后张法预应力空心板梁张拉施工
后张法预应力空心板梁张拉施工组织方案

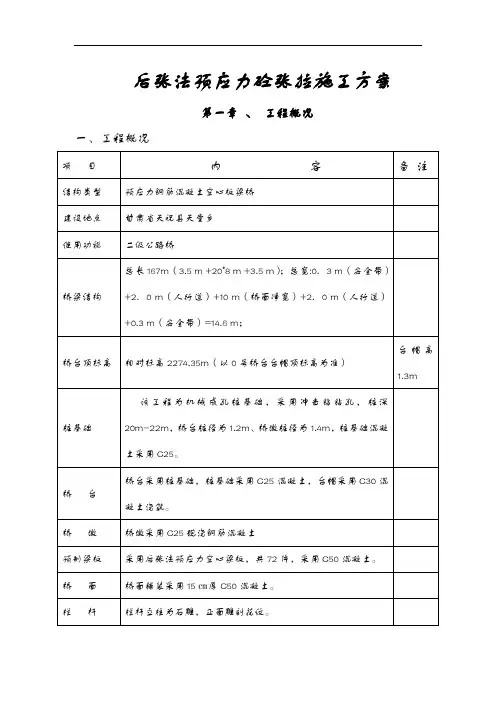

后张法预应力砼张拉施工方案第一章、工程概况一、工程概况二、气象、水文、地质概况1、气象资料天祝县属大陆性高原气候，除南部一些河谷属温带半干旱气候外，大部分地区属寒冷半干旱和半湿润气候，气温低，无霜期短，天气多变。
年平均气温-0.2℃，全年无霜期仅130天，日照时数2500-2700h。
冻土深度在1.8-2.0m。
区域气候复杂多变，常有冰雹、干旱、霜冻和春季风雪等灾害发生。
该桥所在区域地势北高南低，属高山峡谷地带，气候温和，风景优美。
境内海拔2246-3436m之间，有拉尔加根和尕尔晓达坂大山。
年均气温3.6℃，年均降水量480mm，相对无霜期135天；2、水文资料该桥属于大通河流域。
境内大科什旦河和小科什旦河在峡口回合后称为朱岔河，经过朱岔川注入大通河。
大通河属黄河二级支流，是湟水流域最大的支流，发源于青海省天浚县托莱南山，流经青、甘两省八个县（市），在青海民和县享堂镇注入湟水，干流全长561km，流域面积1.513万km2,年径流量29亿立方米，年均流量92立方米每秒，最大流量1490立方米每秒，最小流量为3.80立方米每秒。
该流域属丰水地区，工农业用水量相对较小。
项目区天堂测站相应流量为43.7立方米每秒。
百年一遇洪峰流量为1290立方米每秒，区内河谷狭窄，纵坡度较大，水流急，受降水量影响河水位和流量变化较大，成为地下水丰富的补给源。
三、结构概况1、设计荷载：公路—Ⅱ级；人群3.45KN/m2.2、设计车速：40Km/h。
3、桥长：3.5 m +20*8 m +3.5 m =167m。
4、桥梁宽度：0.3 m +2.0 m（人行道）+10.0 m（桥面净宽）+2.0m（人行道）+0.3 m =14.6m5、设计洪水频率：1/1006、地震：基本烈度8度，按8度设防。
7、主要材料：1）、混凝土：上部20米空心板梁C50混凝土盖梁、桥墩、桩基础、桥头搭板C30混凝土桥台C30混凝土桩基础C25混凝土桥面铺装层15㎝C50混凝土第二章预应力施工部位及主要技术参数一、施工部位预制预应力空心板梁，梁高为0.95m，单跨跨径20 m。
m空心板梁后张法预应力张拉施工方案最终版
张家界至花垣高速公路第10合同段20m空心板梁后张法预应力张拉方案邵阳公路桥梁建设有限责任公司湖南省张花高速公路第10合同段目录1、概述....................................................................................................................2、适用范围............................................................................................................二、作业内容..................................................................................................................三、预应力张拉施工准备 (1)1、预应力材料、设备准备 (1)2、张拉条件 (2)3、张拉组织机构及人员安排 (2)四、质量标准及验收方法..............................................................................................五、后张法空心板梁预应力张拉工艺及质量控制流程图..........................................六、工艺及质量控制流程..............................................................................................（一）张拉操作步骤......................................................................................................（二）工艺步序说明......................................................................................................1．预应力材料进场检验与保管............................................................................2．钢绞线下料与编束............................................................................................3．预应力筋穿束 (7)4.安装锚具及夹片 (7)5．千斤顶的定位....................................................................................................6．预应力张拉........................................................................................................7、伸长量的计算及纵向钢绞线束张拉操作工艺 (9)七、封锚、压浆 (13)八、施工安全与环境保护..............................................................................................一、工程概述1、概述空心板梁结构形式为单室、先简支后连续结构；梁体采用预应力砼（后张）空心板梁。
后张法预应力空心板张拉施工方案
后张法预应力空心板张拉施工方案一、工程概述我标段共有中桥五座，通道一道，设计均为16m后张法预应力砼空心板，砼标号为C50，本标段共有后张预应力空心板520片。
二、施工准备工作1、原材料准备钢筋采用唐钢生产的Ⅰ、Ⅱ级钢筋，钢绞线采用烟台鞍钢斯凯特钢丝有限公司生产的钢绞线，锚具采用河南开封中原预应力工艺设备厂生产的锚具，水泥采用冀东水泥股份有限公司生产的P.O42.5R 水泥，砂采用抚宁洋河砂场的砂。
水采用自打井饮用水，外掺剂采用秦皇岛顺凯达建筑材料有限公司的SKD-5型减水剂，以上各种原材料经检验均符合《技术规范》要求，并经监理工程师认可，进场数量满足目前施工要求。
2、机械设备准备（1）120KW发电机1台，30KW发电机1台，30T龙门吊二组，钢筋切断机1台，成型机1台，闪光对焊机1台，电焊机4台，HZS50型混凝土拌和楼2座，ZL30型装载机2台，振捣棒20根。
混凝土拌和站已经计量部门标定完毕，具备生产能力。
（2）张拉配套设备4套（千斤顶、高压油泵、压力表），已经校验符合要求。
（3）锚具、夹具、连接器等经检测符合《技术规范》要求。
3、施工组织机构及技术交底由桥梁副经理田春孝负责生产安排，桥梁三队负责施工，技术员2名，试验员2名，现场管理人员5名，技术工20名，普工40名。
施工前对全体施工人员进行一次详细的技术交底和安全交底，主要包括施工工艺、方法、操作过程、质量控制要点及质量检验标准、方法，以及安全操作规程和安全注意事项。
三、施工工艺1、预制场的布设预制场共承担520片后张法预应力空心板的预制工作。
根据施工工期要求，本工程在预制场内建造56个底模，底模用C30砼浇筑而成，中间砼厚度为35cm，端头2m砼厚度为45cm，端头3m铺设钢筋网，间距为20c m×20cm。
2、预应力施工1）、预应力孔道成孔采用预埋金属波纹管成孔工艺。
波纹管要求无损伤、不变形，用于制造金属波纹管的低碳钢带其厚度不宜小于0.3mm。
后张法预应力空心板张拉施工方案
后张法预应力空心板张拉施工方案预应力空心板是一种常用于建筑施工的结构板材，其具有重量轻、强度高、使用寿命长等优点。
在预应力空心板的张拉施工中，后张法是一种常用的施工方案。
本文将介绍后张法预应力空心板张拉施工方案，包括施工前的准备工作、张拉施工的过程和施工结束后的处理措施。
一、准备工作1.确定空心板的尺寸和数量，准备好所需的材料和设备，包括预应力钢束、张拉器、连接器等。
2.将张拉器安装在空心板两端的预埋件上，并固定好。
3.根据设计要求进行预埋件的布置和固定，确保其与空心板之间有足够的间隙。
4.在空心板的两端设置过张拉孔，以便在张拉过程中进行张拉钢束的通过。
二、张拉施工过程1.将预应力钢束穿过张拉孔，并用连接器将其与空心板连接起来。
2.确保预应力钢束的弯曲半径符合设计要求，并进行必要的调整。
3.在空心板两端的张拉器上施加预应力，使预应力钢束被拉紧。
4.通过调整和控制张拉器的力度，使预应力钢束的张拉量达到设计要求。
5.在达到设计要求的预应力后，用钢筋或钢盘将预应力钢束固定在张拉器上。
6.检查预应力钢束的张拉效果和空心板的变形情况，确保其符合设计要求。
三、施工结束后的处理措施1.拆除张拉器和预应力钢束，注意安全操作，以防止意外事故发生。
2.对空心板进行验收，检查其质量和安装情况，并进行必要的修补和调整。
3.空心板安装完成后，进行防护措施，包括给板面涂刷保护剂，保护其免受外界环境的侵蚀。
4.清理施工现场，保持周围环境的整洁和安全。
通过上述的后张法预应力空心板张拉施工方案，可以保证空心板在使用过程中的强度和稳定性。
在施工过程中，要严格按照设计要求和施工规范进行操作，确保施工质量和安全。
预应力空心板作为一种重要的建筑材料，在现代建筑中得到广泛应用，它的质量和性能直接关系到建筑的质量和安全，因此对其施工过程要进行全面细致的控制和管理。
后张法预应力空心板梁张拉施工

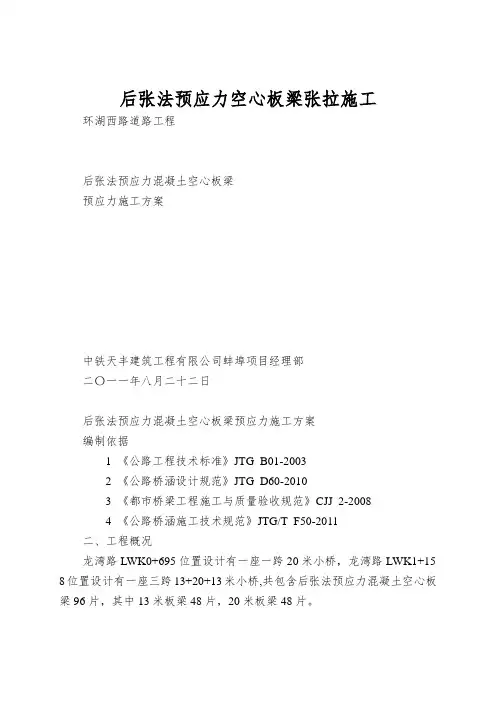

后张法预应力空心板梁张拉施工环湖西路道路工程后张法预应力混凝土空心板梁预应力施工方案中铁天丰建筑工程有限公司蚌埠项目经理部二〇一一年八月二十二日后张法预应力混凝土空心板梁预应力施工方案编制依据1 《公路工程技术标准》JTG B01-20032 《公路桥涵设计规范》JTG D60-20103 《都市桥梁工程施工与质量验收规范》CJJ 2-20084 《公路桥涵施工技术规范》JTG/T F50-2011二、工程概况龙湾路LWK0+695位置设计有一座一跨20米小桥，龙湾路LWK1+15 8位置设计有一座三跨13+20+13米小桥,共包含后张法预应力混凝土空心板梁96片，其中13米板梁48片，20米板梁48片。
后张法预应力混凝土空心板梁全部采纳无粘结预应力后张的施工方法。
在梁体浇筑过程中，第一按照设计要求的孔道坐标固定金属波浪管，按照设计安装好铸铁锚垫板，安装时注意注浆孔在上，并用棉花堵好注浆孔，保证锚垫板与端头模板密贴。
为保证金属波浪管孔道内不进入水泥浆，在梁体浇筑过程中金属波浪管内穿入塑料管，浇筑后拆模时与模板一起拆除。
待混凝土强度达到设计强度的90%时，进入张拉施工工序，然后注浆并封锚。
三、施工预备1、材料和机具的选用：1）孔道成型采纳金属波浪管成孔并在浇筑过程中采纳塑料管爱护；2）预应力锚具和夹片采纳YJM15-3、4、5和YJJ15-3、4、5系列锚固体系四件套，并在使用前上报出厂质保书及复检报告；3）预应力钢绞线采纳Φj15.24mm标准强度值为1860Mpa，使用前及时进行材料进场复检，并上报出厂质保书及复检报告；4）张拉前应对张拉设备进行校验，油泵、千斤顶和压力表必须配套使用，出具泵、顶、表组合体标定报告。
2、施工技术预备工作1）伸长量运算公式：△L=（P平×L）/（E×A）△L：钢绞线伸长量，cm；P平：钢绞线平均张拉力，N；L：钢绞线长度，cm；E：钢绞线弹性模量，MPa；A：钢绞线截面积，单根Φ15.24钢绞线有效截面积为140mm22）平均张拉力P平=P×｛1－e－（KL+μθ）｝/（KL+μθ）P：张拉端张拉力，单根钢绞线张拉力P=1860×0.75×140=195.3KN；K：孔道摩擦阻碍系数；μ：钢绞线与孔道的摩擦系数；θ：从张拉端至运算截面的孔道切线转角之和，当有平弯时同样参与运算，Rad（弧度）四、施工方案1、工艺流程制作底胎模→绑扎骨架钢筋→安装预埋波浪管→安装螺旋筋、锚垫板→浇注混凝土→穿入钢绞线→张拉→孔道压浆→封锚。
后张法预应力空心板张拉施工方案
后张法预应力空心板张拉施工方案一、工程概述我标段共有中桥五座，通道一道，设计均为16m后张法预应力砼空心板,砼标号为C50，本标段共有后张预应力空心板520片。
二、施工准备工作1、原材料准备钢筋采用唐钢生产的Ⅰ、Ⅱ级钢筋，钢绞线采用烟台鞍钢斯凯特钢丝有限公司生产的钢绞线，锚具采用河南开封中原预应力工艺设备厂生产的锚具，水泥采用冀东水泥股份有限公司生产的P。
O42。
5R 水泥,砂采用抚宁洋河砂场的砂。
水采用自打井饮用水,外掺剂采用秦皇岛顺凯达建筑材料有限公司的SKD-5型减水剂，以上各种原材料经检验均符合《技术规范》要求，并经监理工程师认可，进场数量满足目前施工要求。
2、机械设备准备（1）120KW发电机1台，30KW发电机1台,30T龙门吊二组，钢筋切断机1台,成型机1台，闪光对焊机1台，电焊机4台，HZS50型混凝土拌和楼2座，ZL30型装载机2台,振捣棒20根。
混凝土拌和站已经计量部门标定完毕，具备生产能力.(2）张拉配套设备4套(千斤顶、高压油泵、压力表），已经校验符合要求.(3)锚具、夹具、连接器等经检测符合《技术规范》要求.3、施工组织机构及技术交底由桥梁副经理田春孝负责生产安排，桥梁三队负责施工,技术员2名，试验员2名,现场管理人员5名，技术工20名，普工40名。
施工前对全体施工人员进行一次详细的技术交底和安全交底，主要包括施工工艺、方法、操作过程、质量控制要点及质量检验标准、方法，以及安全操作规程和安全注意事项。
三、施工工艺1、预制场的布设预制场共承担520片后张法预应力空心板的预制工作。
根据施工工期要求,本工程在预制场内建造56个底模，底模用C30砼浇筑而成，中间砼厚度为35cm，端头2m砼厚度为45cm，端头3m铺设钢筋网,间距为20c m×20cm.2、预应力施工1）、预应力孔道成孔采用预埋金属波纹管成孔工艺.波纹管要求无损伤、不变形，用于制造金属波纹管的低碳钢带其厚度不宜小于0.3mm。
后张预应力空心板张拉方案
20米空心板梁后张法预应力筋张拉及压浆施工方案xxxxxxxxxxxx为20米预应力空心板.预应力空心板共31片，预应力钢筋设计为每片4束，中板每束5根钢绞线，边板下部每束6根钢绞线,上部每束5根钢绞线,施工采用预制场集中预制。
空心板的预制均采用金属波纹管成孔，两端对称张拉。
一、技术方案1、材料:预应力钢束采用Ф15。
2mm，ƒpk=1860MPa，张拉时锚下控制预应力σcon=0。
72fpk=1339.2MPa。
钢绞线采用ASTM416—99标准低松弛钢绞线，钢绞线的截面面积为140mm2，弹性模量E p=195Gpa。
中板上部钢束长N2为20.98m，下部钢束长N1为20.91m。
边板上部钢束长N2为20。
98m，下部钢束长N1为20。
91m。
锚具:选用DQM15型系列锚具。
锚具出厂时有产品的出厂检验书，锚具及钢绞线进场后对外观进行检查，并有硬度检验和静载锚固能力试验等完整的检验数据。
千斤顶,油表均已经正式检测机构标定,标定结果符合规范要求。
2、张拉条件：预应力钢绞线的张拉在构件外观及几何尺寸符合质量要求和梁板砼强度达到95%后且养护时间不小于7天即可进行张拉.3、钢绞线的穿束:钢绞线采用人工编束后由人工进行穿入。
钢绞线切断采用砂轮切割机。
4、张拉程序：0 →初应力（15％）→бcon(持荷5min）后锚固，张拉顺序为左N1→右N2→右N1→左N2.5、张拉方法：所有钢绞线均采用两端对称张拉,张拉采用双控法进行,以应力控制为主，伸长量作为校核.空心板两端千斤顶就位后，先施加张拉力的15％,记录此时伸长值为△L1;再施加100％张拉力，记录的伸长值为△L2，实际伸长值△L=△L2+△L1。
如伸长值偏低，可施加到张拉力的102%，但不管何种情况下,都不允许超过张拉应力的102％，且实际伸长值与理论伸长值的差值必须控制在±6%之间。
如在张拉过程中发现伸长值异常，应停止张拉,查明原因后方可继续进行。
后张法预应力空心板张拉施工方案
后张法预应力空心板张拉施工方案预应力空心板是一种具有轻质、高强度、节能环保等优点的新型建筑材料，广泛应用于楼板和墙体的建设中。
张拉施工是预应力空心板制作过程中的重要一步，本文将详细介绍预应力空心板张拉施工方案。
一、张拉前准备工作1.设计制定在进行预应力空心板张拉施工前，需要根据具体的工程需求制定相应的施工方案。
方案中应包括预应力空心板的规格、长度、预应力钢束的规格和数量等。
2.材料准备准备好预应力钢束、张拉甩锚、张拉器、注浆设备等所需要的材料和工具。
二、施工步骤1.钢束布置根据设计要求，在模板上面预留钢束布置的空间，将预应力钢束按照设计要求布置在模板上。
然后将钢束的两端锚固在预留的甩锚托板上。
2.张拉前预应力调节通过张拉器对预应力钢束进行预张拉，调整每根预应力钢束的合适张拉力，并进行相应的记录。
3.张拉锚固在预应力钢束的末端设置张拉甩锚，通过张拉器对预应力钢束进行张拉，直到达到设计要求的预应力力值。
然后在张拉钢束的另一端设置张拉甩锚，并将张拉器设备拆除。
4.气密性试验在张拉完成后，对预应力空心板进行气密性试验。
首先将注浆口进行处理，然后将注浆设备连接注浆孔，进行气密性试验。
通过观察注浆孔是否有气泡冒出，判断预应力空心板的气密性是否达到要求。
5.注浆灌浆确认预应力空心板的气密性通过后，进行注浆灌浆作业。
首先，通过注浆设备，注入高性能注浆材料进入注浆孔。
然后等待注浆材料凝固。
6.后张法加拉注浆材料凝固后，进行后张法加拉。
在每根预应力钢束上增加一定的拉力，以保证预应力空心板在使用过程中的强度和稳定性。
三、施工注意事项1.施工中需使用专业的设备和工具，确保施工质量。
2.施工过程中需按照设计方案的要求进行操作，严禁随意更改。
3.在施工过程中应进行相关的安全防护措施，确保工人的安全。
4.施工结束后，应对施工现场进行清理，确保整个施工过程的整洁和安全。
综上所述，预应力空心板张拉施工方案是预应力空心板制作过程中的重要一步。
后张法预应力空心板张拉施工方案
后张法预应力空心板张拉施工方案
一、背景介绍
预应力空心板是建筑工程中常用的结构元素，它通过预应力钢束的张拉，使混
凝土产生压应力，从而提高结构的承载能力和抗震性能。
后张法预应力施工是指在空心板安装后，通过张拉预应力钢束的方法进行加固。
本文将详细介绍后张法预应力空心板的施工方案。
二、施工准备
1.材料和设备准备
–预应力钢束
–张拉设备
–预应力锚具
–预应力套管
–测量仪器
2.技术人员准备
–具有预应力施工经验的技术人员
–施工现场负责人
三、施工步骤
1.确定张拉方案
–根据设计要求，确定预应力钢束的张拉力和施工工艺。
2.布置张拉设备
–将预应力钢束通过预应力锚具固定在空心板的两端。
–安装张拉设备，保证其能够有效地对预应力钢束施加力。
3.张拉钢束
–根据设计要求，依次对各个预应力钢束进行张拉，直至达到设计要求的张拉力。
4.锁定预应力
–在钢束达到设计张拉力后，使用预应力锁具进行锁定，确保预应力的持久性。
5.填充
–在预应力钢束周围填充预应力套管里的填充料，固定预应力锚具和预应力钢束。
6.测量
–使用测量仪器对张拉力、板的变形等进行监测，确保施工质量。
7.施工验收
–完成预应力空心板的后张法预应力施工后，进行相关验收工作，确保施工合格。
