通用电动自行车充电器电路分析及维修图文教程(3842芯片)
常用电动车充电器原理及维修
电动车充电器原理及维修常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1点击图片在新窗口查看清晰大图图表1工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管， U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
UC3842充电器原理和维修
UC3842充电器原理与维修以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V），C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
充电器常见的故障有三大类。
1：高压故障 2;低压故障3：高压，低压均有故障。
高压故障的主要现象是指示灯不亮，其特征有保险丝熔断，整流二极管D1击穿，电容C11鼓包或炸裂。
Q1击穿,R25开路。
U1的7脚对地短路。
R5开路，U1无启动电压。
更换以上元件即可修复。
若U1的7脚有11V以上电压，8脚有5V电压，说明U1基本正常。
应重点检测Q1和T1的引脚是否有虚焊。
若连续击穿Q1，且Q1不发烫，一般是D2,C4失效，若是Q1击穿且发烫，一般是低压部分有漏电或短路，过大或UC3842的6脚输出脉冲波形不正常，Q1的开关损耗和发热量大增，导致Q1过热烧毁。
高压故障的其他现象有指示灯闪烁，输出电压偏低且不稳定，一般是T1的引脚有虚焊,或者D3,R12开路,TL3842及其外围电路无工作电源。
通用电动自行车充电器电路分析及维修图文教程(3842芯片).
通用电动自行车充电器电路分析及其维修（3842芯片）作者：MAX232 QQ：44473047时间：2012年7月30日一、电路分析首先AC220电压经由保险丝，NTC和EMI滤波整流滤波变换的300V左右的直流电压，经启动电阻提供给3842（7脚）初始工作电压，驱动MOS管开关动作，开关变压器在MOS管的开关作用下，会不断的储存->释放，而使输出绕组感应到的电能经过整流滤波输出的直流电压，通过采样到431或运放控制光耦把信号反馈至3842的1脚或2脚，控制3842的输出（6脚）的占空比，以达到稳定的输出电压值。
（1）3842稳定工作的条件：1. 起始的工作电压，由启动电阻从300V降压得到；2. 8脚有输出稳定的5v基准电压，内部振荡电路才会工作。
3. 6脚输出驱动MOS管打开后，3脚检测到的电流反馈电压没有超过1V。
4. 原边供电是否在下一个周期工作开始前提供到3842的7脚，否则由启动电阻提供过来的电能已经不能维持3842工作了。
（2）输出电压保持稳定的条件：1. 副边绕组是否感应到电能。
2. 副边整理和滤波器件是不是都完好。
3. 采样电阻以及431，是否完好。
4. 光耦是否完好工作。
5. 3842是否接收到光耦的信号，确定信号没有在进入3842芯片前被阻断或过滤了。
充电器高压部分故障的修理流程1、元件检测：高压直流二极管（4007，5399，5408）或者全桥。
高压大电容，简称“一大电容”，450v68uf。
3842的7脚供电电容，简称“高压小电容”。
35v100uf场效应管（mos管，比如6N60,7N80,10N90,K1358,,,,,,,,）低压部分的主整流管1660，uf5408，FR307,,,,,,,,,,,,,,,,,,,低压部分的主滤波电容，（63v470uf）简称“二大电容”。
低压部分的辅助电源滤波电容，（63v470uf）输出电流取样电阻（3w0.1欧姆）光耦（pc817，4n35，，）用ws-3可以快速准确检测。
电动车充电器原理及带电路图维修
创世纪-电脑配件及耗材平价店电动车充电器原理及维修常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1）图表 1 220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V 稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V 工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
电动车充电器原理及带电路图维修
常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1）图表 1220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V 稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
电动车充电器原理及带电路图维修
常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1）图表 1220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V 稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
UC3842充电器原理和维修
UC3842充电器原理和维修一、UC3842的工作原理1.参考电压源：UC3842内部集成了一个2.5V的参考电压源，用来参与误差放大和比较运算。
2.误差放大器：通过与参考电压进行比较，误差放大器将产生的误差信号放大，并提供给后续的PWM控制器。
3.外部电压反馈：将输出电压与参考电压进行比较，通过外部分压网络将反馈信号送入误差放大器，从而调整输出电压。
4.PWM控制器：通过比较器将误差放大器的输出与三角波进行比较，从而产生PWM信号。
5.MOS管驱动：PWM信号经过MOS管驱动电路，控制功率开关的开关动作。
6.调制电压：调制电压由PWM信号经过滤波和分压网络得到。
二、UC3842充电器的维修方法1.输出电压异常：如果输出电压不正常或无法输出，首先需要检查外部电压反馈电路，确保反馈信号正确发送给UC3842的误差放大器。
然后可以对误差放大器进行测量，检查其输出是否正常。
如果输出异常，可能是误差放大器损坏，需要更换。
2.过流保护：当负载过大或短路时，UC3842会触发过流保护功能，停止开关动作以保护电路。
可以通过测量MOS管驱动信号来判断是否触发过流保护。
检查MOS管驱动电路是否正常，特别是检查MOS管是否损坏。
同时，可以检查滤波电容和电感是否存在故障。
3.过温保护：当工作温度过高时，UC3842会触发过温保护功能，停止开关动作以保护电路。
可以通过测量UC3842的温度来判断是否触发过温保护。
如果温度过高，需要检查散热器和风扇是否工作正常，确保散热效果良好。
4.其他故障：除了以上常见的故障外，还可能存在其他故障，如电源输入电压异常、电源开关损坏等。
需要整体检查电路，确保所有元件和连接是否正常。
综上所述，UC3842充电器的原理主要是通过误差放大和PWM控制器，实现对输出电压和电流的调节。
在维修过程中，可以通过检查电压反馈、误差放大器、MOS管驱动等电路来判断故障原因，并进行相应的维修或更换。
同时，需要注意对散热和输入电源的检查，确保电路工作正常。
电动车充电器原理及维修
电动车充电器原理及维修常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1点击图片在新窗口查看清晰大图图表1工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管， U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
电瓶车充电器3842应用.doc
电瓶车充电器电路图根据电动自行车铅酸蓄电池的特点，当其为36V/12AH时，采用限压恒流充电方式，初始充电电流最大不宜超过3A。
也就是说，充电器输出最大达到43V/3A/129W，已经可满足。
在充电过程中，充电电流还将逐渐降低。
以目前开关电源技术和开关管生产水平而言，单端开关稳压器输出功率的极限值已提高到180 W，甚至更大。
输出功率为150W以下的单端它激式开关稳压器，其可靠性已达到极高的程度。
MOS FET 开关管的应用，成功地解决了开关管二次击穿的难题，使开关电源的可靠性更上一层楼。
目前，应用最广的、也是最早的可直接驱动MOS FET开关管的单端驱动器为MC3842。
M C3842在稳定输出电压的同时，还具有负载电流控制功能，因而常称其为电流控制型开关电源驱动器，无疑用于充电器此功能具有独特的优势，只用极少的外围元件即可实现恒压输出，同时还能控制充电电流。
尤其是MC3842可直接驱动MOS FET管的特点，可以使充电器的可靠性大幅提高。
由于MC3842的应用极广，本文只介绍其特点。
MC3842为双列8脚单端输出的它激式开关电源驱动集成电路，其内部功能包括：基准电压稳压器、误差放大器、脉冲宽度比较器、锁存器、振荡器、脉宽调制器(PWM)、脉冲输出驱动级等等。
MC3842的同类产品较多，其中可互换的有UC3842、IR3842N、SG3842、CM3842(国产)、LM3842等。
MC3842内部方框图见图1。
其特点如下：单端PWM脉冲输出，输出驱动电流为200mA，峰值电流可达1A。
启动电压大于16V，启动电流仅1mA即可进入工作状态。
进入工作状态后，工作电压在1 0～34V之间，负载电流为15mA。
超过正常工作电压，开关电源进入欠电压或过电压保护状态，此时集成电路无驱动脉冲输出。
内设5V/50mA基准电压源，经2:1分压作为取样基准电压。
输出的驱动脉冲既可驱动双极型晶体管，也可驱动MOS场效应管。
电动车充电器原理及带电路图维修最新版本
创世纪-电脑配件及耗材平价店电动车充电器原理及维修常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1〕图表 1220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反应，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管〔16A60V〕C10为低压滤波电容,D5为12V 稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻〔0.1欧姆，5w〕改变W1的阻值可以调整充电器转浮充的拐点电流〔200－300 mA〕。
通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 到达U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7〔D7起到防止电池的电流倒灌给充电器的作用〕给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V 工作电源。
D9为LM358提供基准电压，经R26,R4分压到达LM358的第二脚和第5脚。
电动的车充电器原理及带电路图维修
常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1）图表 1220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管， U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
手把手教你如何修理电动车充电器
手把手教你如何修理电动车充电器常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见（图表1）220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正D3,R12给U1提供可*电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
正常充电时，R27上端有0.15－0.18V 左右电压，此电压经R17加到LM358第三脚，从1脚送出高电压。
此电压一路经R18,强迫Q2导通，D6（红灯）点亮，第二路注入LM358的6脚，7脚输出低电压，迫使Q3关断，D10(绿灯)熄灭，充电器进入恒流充电阶段。
当电池电压上升到44.2V左右时,充电器进入恒压充电阶段，输出电压维持在44.2V左右，充电器进入恒压充电阶段，电流逐渐减小。
当充电电流减小到200mA—300mA时，R27上端的电压下降，LM358的3脚电压低于2脚，1脚输出低电压，Q2关断，D6熄灭。
同时7脚输出高电压，此电压一路使Q3导通，D10点亮。
另一路经D8，W1到达反馈电路，使电压降低。
充电器进入涓流充电阶段。
1－2小时后充电结束。
充电器常见的故障有三大类:1：高压故障2：低压故障3：高压，低压均有故障。
高压故障的主要现象是指示灯不亮，其特征有保险丝熔断，整流二极管D1击穿，电容C11鼓包或炸裂。
Q1击穿,R25开路。
U1的7脚对地短路。
R5开路，U1无启动电压。
电动车充电器原理与带电路图维修
常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
其电原理图和元件参数见图表1）图表 1220v 交流电经T0 双向滤波抑制干扰，D1 整流为脉动直流，再经C11 滤波形成稳定的300V 左右的直流电。
U1 为TL3842 脉宽调制集成电路。
其 5 脚为电源负极，7 脚为电源正极， 6 脚为脉冲输出直接驱动场效应管Q1(K1358) 3 脚为最大电流限制，调整R25(2.5 欧姆)的阻值可以调整充电器的最大电流。
2 脚为电压反馈，可以调节充电器的输出电压。
4 脚外接振荡电阻R1,和振荡电容C1。
T1 为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842 提供工作电源。
D4 为高频整流管（16A60V ）C10 为低压滤波电容,D5 为12V 稳压二极管，U3(TL431) 为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10 是电源指示灯。
D6 为充电指示灯。
R27 是电流取样电阻（0.1 欧姆，5w）改变W1 的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
通电开始时，C11 上有300v 左右电压。
此电压一路经T1 加载到Q1。
第二路经R5,C8,C3, 达到U1 的第7 脚。
强迫U1 启动。
U1 的6 脚输出方波脉冲，Q1 工作，电流经R25 到地。
同时T1 副线圈产生感应电压，经D3,R12 给U1 提供可靠电源。
T1 输出线圈的电压经D4,C10 整流滤波得到稳定的电压。
此电压一路经D7（D7 起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358( 双运算放大器，1 脚为电源地，8 脚为电源正) 及其外围电路提供12V 工作电源。
UC3842充电器原理及维修
UC3842充电器原理与维修以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V），C10为低压滤波电容,D5为12V稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
充电器常见的故障有三大类。
1：高压故障 2;低压故障3：高压，低压均有故障。
高压故障的主要现象是指示灯不亮，其特征有保险丝熔断，整流二极管D1击穿，电容C11鼓包或炸裂。
Q1击穿,R25开路。
U1的7脚对地短路。
R5开路，U1无启动电压。
更换以上元件即可修复。
若U1的7脚有11V以上电压，8脚有5V电压，说明U1基本正常。
应重点检测Q1和T1的引脚是否有虚焊。
若连续击穿Q1，且Q1不发烫，一般是D2,C4失效，若是Q1击穿且发烫，一般是低压部分有漏电或短路，过大或UC3842的6脚输出脉冲波形不正常，Q1的开关损耗和发热量大增，导致Q1过热烧毁。
高压故障的其他现象有指示灯闪烁，输出电压偏低且不稳定，一般是T1的引脚有虚焊,或者D3,R12开路,TL3842及其外围电路无工作电源。

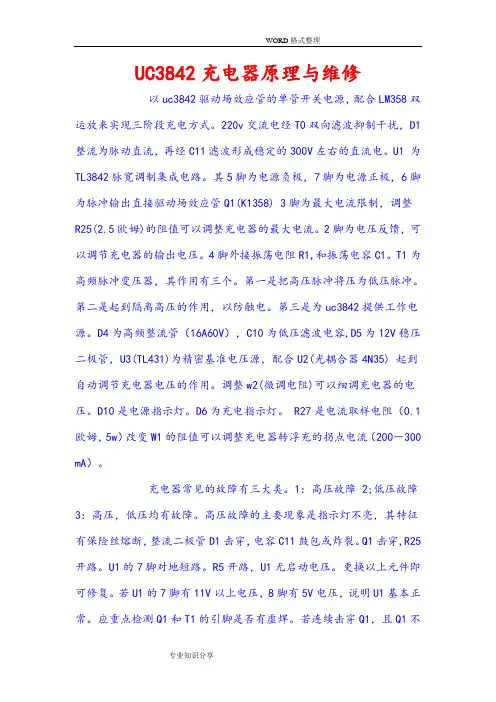

UC3842充电器基本知识和维修
UC3842充电器原理与维修以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。
220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V），C10为低压滤波电容,D5为12V 稳压二极管，U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）。
充电器常见的故障有三大类。
1：高压故障2;低压故障3：高压，低压均有故障。
高压故障的主要现象是指示灯不亮，其特征有保险丝熔断，整流二极管D1击穿，电容C11鼓包或炸裂。
Q1击穿,R25开路。
U1的7脚对地短路。
R5开路，U1无启动电压。
更换以上元件即可修复。
若U1的7脚有11V以上电压，8脚有5V电压，说明U1基本正常。
应重点检测Q1和T1的引脚是否有虚焊。
若连续击穿Q1，且Q1不发烫，一般是D2,C4失效，若是Q1击穿且发烫，一般是低压部分有漏电或短路，过大或UC3842的6脚输出脉冲波形不正常，Q1的开关损耗和发热量大增，导致Q1过热烧毁。
高压故障的其他现象有指示灯闪烁，输出电压偏低且不稳定，一般是T1的引脚有虚焊,或者D3,R12开路,TL3842及其外围电路无工作电源。

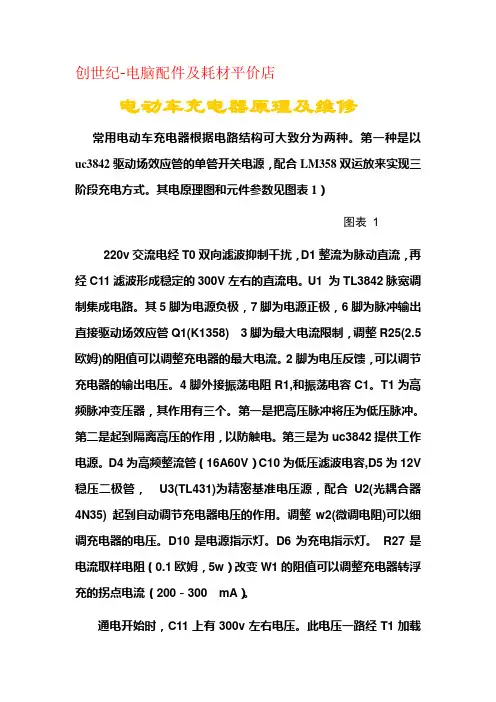

电动车常用充电器原理及维修
电动车充电器原理及维修常用电动车充电器根据电路结构可大致分为两种。
第一种是以uc3842驱动场效应管的单管开关电源，配合LM358双运放来实现三阶段充电方式。

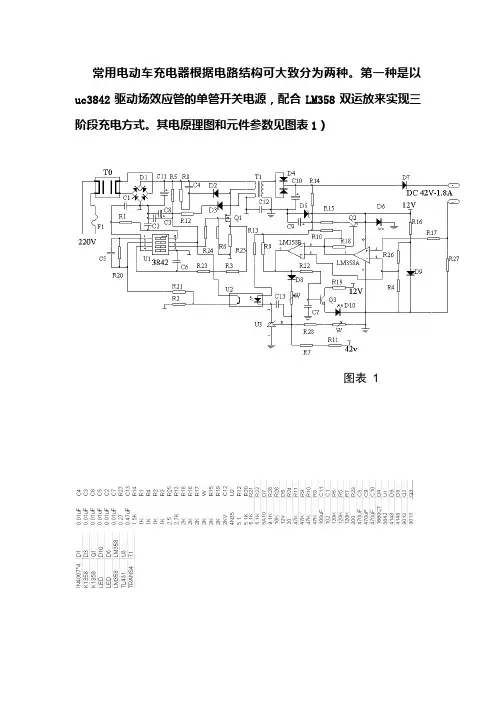

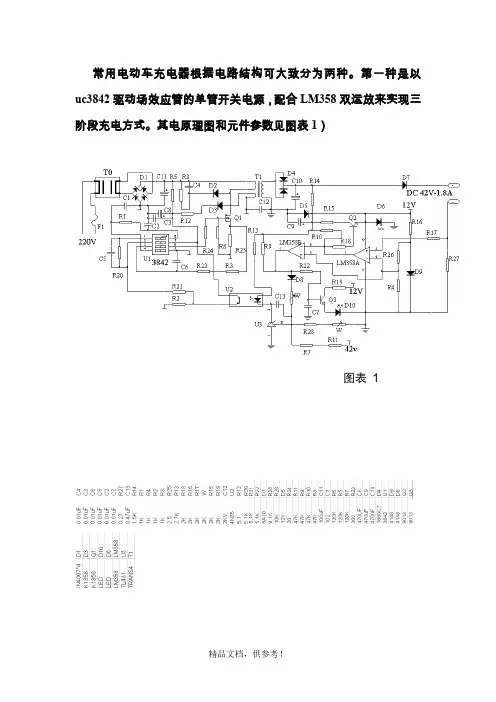

其电原理图和元件参数见图表1点击图片在新窗口查看清晰大图图表1工作原理：220v交流电经T0双向滤波抑制干扰，D1整流为脉动直流，再经C11滤波形成稳定的300V左右的直流电。
U1 为TL3842脉宽调制集成电路。
其5脚为电源负极，7脚为电源正极，6脚为脉冲输出直接驱动场效应管Q1(K1358) 3脚为最大电流限制，调整R25(2.5欧姆)的阻值可以调整充电器的最大电流。
2脚为电压反馈，可以调节充电器的输出电压。
4脚外接振荡电阻R1,和振荡电容C1。
T1为高频脉冲变压器，其作用有三个。
第一是把高压脉冲将压为低压脉冲。
第二是起到隔离高压的作用，以防触电。
第三是为uc3842提供工作电源。
D4为高频整流管（16A60V）C10为低压滤波电容,D5为12V稳压二极管， U3(TL431)为精密基准电压源，配合U2(光耦合器4N35) 起到自动调节充电器电压的作用。
调整w2(微调电阻)可以细调充电器的电压。
D10是电源指示灯。
D6为充电指示灯。
R27是电流取样电阻（0.1欧姆，5w）改变W1的阻值可以调整充电器转浮充的拐点电流（200－300 mA）通电开始时，C11上有300v左右电压。
此电压一路经T1加载到Q1。
第二路经R5,C8,C3, 达到U1的第7脚。
强迫U1启动。
U1的6脚输出方波脉冲，Q1工作，电流经R25到地。
同时T1副线圈产生感应电压，经D3,R12给U1提供可靠电源。
T1输出线圈的电压经D4,C10整流滤波得到稳定的电压。
此电压一路经D7（D7起到防止电池的电流倒灌给充电器的作用）给电池充电。
第二路经R14,D5,C9, 为LM358(双运算放大器，1脚为电源地，8脚为电源正)及其外围电路提供12V工作电源。
D9为LM358提供基准电压，经R26,R4分压达到LM358的第二脚和第5脚。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
通用电动自行车充电器电路分析及其维修（3842芯片）
作者：MAX232 QQ：44473047
时间：2012年7月30日
一、电路分析
首先AC220电压经由保险丝，NTC和EMI滤波整流滤波变换的300V左右的直流电压，经启动电阻提供给3842（7脚）初始工作电压，驱动MOS管开关动作，开关变压器在MOS管的开关作用下，会不断的储存->释放，而使输出绕组感应到的电能经过整流滤波输出的直流电压，通过采样到431或运放控制光耦把信号反馈至3842的1脚或2脚，控制3842的输出（6脚）的占空比，以达到稳定的输出电压值。
（1）3842稳定工作的条件：
1. 起始的工作电压，由启动电阻从300V降压得到；
2. 8脚有输出稳定的5v基准电压，内部振荡电路才会工作。
3. 6脚输出驱动MOS管打开后，3脚检测到的电流反馈电压
没有超过1V。
4. 原边供电是否在下一个周期工作开始前提供到3842的7
脚，否则由启动电阻提供过来的电能已经不能维持3842工
作了。
（2）输出电压保持稳定的条件：
1. 副边绕组是否感应到电能。
2. 副边整理和滤波器件是不是都完好。
3. 采样电阻以及431，是否完好。
4. 光耦是否完好工作。
5. 3842是否接收到光耦的信号，确定信号没有在进入3842芯片前被阻断或过滤了。
充电器高压部分故障的修理流程
1、元件检测：
高压直流二极管（4007，5399，5408）或者全桥。
高压大电容，简称“一大电容”，450v68uf。
3842的7脚供电电容，简称“高压小电容”。
35v100uf
场效应管（mos管，比如6N60,7N80,10N90,K1358,,,,,,,,）
低压部分的主整流管1660，uf5408，FR307,,,,,,,,,,,,,,,,,,,
低压部分的主滤波电容，（63v470uf）简称“二大电容”。
低压部分的辅助电源滤波电容，（63v470uf）
输出电流取样电阻（3w0.1欧姆）
光耦（pc817，4n35，，）用ws-3可以快速准确检测。
没有ws-3就
用二极管档测量光耦低压侧的参数，应该是一个发光二极管的参数。
光耦高压侧的参数基本上查不到，但也不能短路
2、拆掉损坏的零件，（3842，7n80，以及3w0.5欧姆，10欧姆，1k，
等等，具体位置请看原理图红色标注）焊上保险管。
（或者串联
220v40w灯泡）。
3、安装“基础”零件
更换高压整流二极管，一律用5399代替。
4只全部换新。
高
压部分电流取样电阻R1（用3w1欧姆或者3w0.5欧姆），驱动电阻
R2 (1/4W，10欧姆)，R3(1/4W 1k),下拉电阻R4(1/4W 10k)，下偏电
阻R5(1/4W 1k)。
若原装各电阻与本图有出入的，一律以本图为准
（以不变应万变）
4、接通保护电，（串联灯泡，后文字相同处理）。
电流表指针大幅
度摆动，然后回摆，最后接近3-5ma。
即可判断出高压部分无短路
故障，用万用表直流2000v档位测量“一大电容”，应该有260-310v
之间电压。
低于260v就是电容的容量下降，低于240v是热量消失，或者虚焊，或者引脚锈蚀断开。
应更换耐压400v以上，62uf-100uf容量的电解电容。
电压就会恢复到正常范围。
５、测量3842的5洞和7洞在“一大电容”的电压正常的情况下，测量3842的5洞和7洞（注意，因为3842还没有安装，所以是“洞”而不是“脚”，后文相同），应该有40-80v电压。
证明“高压小电容”正常。
7脚启动供电电阻R6也正常。
辅助绕组供电D1也正常，光耦也正常
６、断开保护电，进行放电，首先放“一大电容”，连续放3次，火花越大，电容越好。
没火花就是坏掉了，然后放“高压小电容”，连续放3次，火花越大，电容越好。
没火花就是坏掉了
７、安装3842，（安装前最好检测一下是否正常，用万用表检测5脚与6脚以及7脚是否短路）。
8、测量7n80的1洞和3洞通保护电，测量7n80的1洞和3洞。
应该有电压跳变。
用数字表的二极管档测量脉冲（红笔接7n80的3洞，黑笔接1洞）。
应该有“滴，滴”声。
若没有“滴，滴”声，表示还有故障。
）
9、有“滴，滴”声后。
断开保护电，
10、进行放电，“一大电容”，连续放3次。
11、安装场效应管，不管原来是什么型号，一律用7n80(7A800V)代替。
（以不变应万变）
12、通保护电，一般来说80%的机会是灯亮。
不亮表示有其他故障
13、3842充电器的电压调整
A 找到TL431
B 找到光耦Pc817.
C 光耦与TL431的3脚是直接相连的。
我们叫TL431的输出脚，这个输出脚不管它
D TL431还有一个中间的脚，就是2脚，它与充电器的“地”相连，“地”表示负极
E 剩下的那个脚就是检测脚也就是1脚，此脚上的电阻就与电压有关，这是调整高低压的同上同下
F 把1脚与2脚之间的全部电阻去掉，换上“502”的精密电位器即可调整电压，
转灯电流调节以及最大电流调节。
普通的3842恒功率型充电器。
A、首先调整最大电流：高压部分的3w，0.5-1.0欧电阻R1。
电阻越大，电流越小。
电阻越小，电流越大。
也可
以调电流信号的偏置电阻，即：R3，把它换成2k的精密电位器调节。
一般充电器电流不能过大，否则爆机。
原则上修理后的原充电器最大电流控制在12ah1.5a以下。
20ah控制在2.3a以下。
并注意散热风机要良好。
B、转灯电流调整：低压部分，输出端的3w0.1欧姆（先找到它，筷子那么粗细的电阻，就是接在输出线的某一
根的大电阻），找到后，在上面并联一个3w，0.3-0.5om的电阻。
此时，转灯电流就增加。
494调转灯电流的方法：
A、358的2脚与低压3w0.1欧姆输出电阻之间有一个1k左右的电阻。
就是转灯信号偏置电阻,换成2k-5k精密电
位器即可，调节这个电位器就可以调转灯20ah转灯要求550ma左右，12ah转灯要求400ma左右
B、494单独调充电电流：在低压输出3w0.1欧姆电阻与494的15脚之间有2个电阻并联。
换成5k精密电位器
即可。
14、转灯电流的设定，一般认为20ah电池在0.5左右。
实际上对新电池是可以的，但对1年后的电池就会出问题。
会
导致热失控的发生。
我现在对20ah新电池设定为680ma，旧电池设定为900-1000ma。
基本上没有出现发热的情况。
转灯电流的设定同时要求与高压值配合才能减轻欠充，硫化，落后等问题，这个需要灵活处理
浮充电压也是一大关键。
若设定1000ma转灯，则刚转绿灯是最多充入80-90%%电量，要靠56.6v或者55.3v（300ma）长时间浮充才能把电池充足。
旧电池（超过18个月）加水后50%会降低容量和放电平台。
可以加弱酸水（1.1~1.28）
15、494调转灯电流的方法：
A、358的2脚与低压3w0.1欧姆输出电阻之间有一个1k左右的电阻。
就是转灯信号偏置电阻,换成2k-5k精密电
位器即可，调节这个电位器就可以调转灯20ah转灯要求550ma左右，12ah转灯要求400ma左右
B、494单独调充电电流：在低压输出3w0.1欧姆电阻与494的15脚之间有2个电阻并联。
换成5k精密电位器。
