第三章 几何作图
§3—4 圆弧连接
从扳手的图形可以看出, 圆弧连接的实质是几何要素间 相切的关系。
作图时需要解决的两个问题:
1.确定连接圆弧圆心的位置 2.准确定出切点(连接点)的位置
圆弧连接的形式有:
1.用圆弧连接两已知直线 2.用圆弧连接两已知圆弧 3.用圆弧连接一直线和一圆弧
19 第三章 几何作图
例:已知圆O1(半径R1)O2(半径R2)连接 圆弧的半径为R,试完成连接作图(与O1外 切,O2内切)。
作图步骤:
20 第三章 几何作图
3.用圆弧连接直线和圆弧 连接直线和圆弧的作图方法同前面介绍的两种连接情况类似,即分别
按照连接直线和圆弧的方法求出圆心和切点,下面举例说明。
(2)
(3)
(4)
第三章 几何作图
(5)
10
§3—3 椭圆画法
椭圆是非圆曲线,由于一些机件具有椭圆形结构,因此在作图时应掌握 椭圆的画法。
画椭圆的方法比较多,在实际作图中常用的有同心圆法和四心法,下 面介绍这两种画法。
一、同心圆法
用同心圆法画椭圆的基本方法是,在确定了椭圆长短轴后,通过作 图 求得椭圆上的一系列点再将其光滑连接。 例:已知长轴AB、短轴CD,试用同心圆法作 出椭圆。
26 第三章 几何作图
五、平面图形的尺寸标注示例:
27 第三章 几何作图
五、平面图形的尺寸标注示例:
28 第三章 几何作图
一般情况下,要在平面图形中绘制一段圆弧,除了要知道圆弧 的半径外还需要有确定圆心位置的尺寸。
从下可以看到,有的圆、圆弧有两个确定圆心位置的尺寸如R18, 而有的一个也没有如R30。

《几何作图方法》PPT课件

《几何作图方法》PPT课件
节课所学内容:几何作图方法。
第三节 几何作图方法
根据已知条件画出所需要的平面图形的过程 称为几何作图。几何作图是绘制各种平面图形
的基础,也是绘制各种工程图样的基础。
在制图过程中,经常会遇到线段的等分、正 多边形的画法、圆弧连接、椭圆画法等几何作 图问题,因此,掌握几何作图的基本方法可以
提高工程制图的速度和准确度。
圆弧连接的实质是圆弧与圆弧,或圆弧与 直线间的相切关系。
圆弧连接的作图,主要就是求连接圆弧的圆 心和切点。
(1)与已知直线相切
o
o
o
连接圆弧 圆心轨迹
R
t
切点
已知直线
连接圆弧的圆心轨迹在一条与已知直线平行,距离为R(连
接圆弧的半径)的直线上。
切点为由连接圆弧的圆心向已知直线所作垂线的垂足。
(2)与已知圆弧相切—外切
一.等分线段
1.平行线法
利用相似三角形的平行截割定理作图。 例:将已知线段AB五等分。
A
B
AAA
BBB AAA
BBB AAA 1′1′12′′2′23′′3′34′′4′4′BBB
CCC
112123234345455CCC
112123234345455CCC
2.分规试分法
例:若将已知线段AB三等分,其作图方法和步聚如下:
2.分别连OO1.OO2,交得切点T1,T2; 3.以O为圆心,R为半径画弧,即得所求。
1.分别以O1.O2为圆心,R-R1.R-R2 为半径画弧,交得连接弧圆心O;
2.分别连OO1.OO2并延长交得切点 T1.T2
3.以O为圆心,R为半径画弧,即得所求 。
R+R1 R
R-R2
O

几何图形画法3篇

几何图形画法3篇

几何图形画法第一篇:几何图形的基本画法几何图形是我们日常生活和学习中不可避免的一部分。

在数学、物理、化学等学科中,我们经常需要画出各种几何图形,并利用它们来进行分析和计算。

因此,学会几何图形的基本画法是非常重要的。

一、画线画直线是几何图形中最基本的操作。

我们可以用尺子或直尺来完成这个操作。

在纸上,画出我们要绘制的直线的起点和终点,然后用尺子或直尺将二者连起来,就可以得到我们想要的直线了。

二、画角画角也是几何图形中非常常见的操作。

我们可以利用圆规或其他角度绘制工具,将两条直线画到相交处,然后利用角度绘制工具来将两条直线之间的夹角标出。

三、画图形当我们要绘制一个几何图形时,需要先将其中的各个元素画出来,例如直线、角、线段等等,然后再将它们组合起来。

例如,要画一个三角形,我们需要将其三边分别画出来,然后将这些线段相连,在三个顶点处标出它的角度和边长,就可以得到一个完整的三角形了。

四、细节处理在绘制几何图形的过程中,我们需要注意一些细节问题。

例如,边缘应该画得干净整齐,线条之间不能有断层,标记应该清晰易懂等等。

只有注意到这些小细节,才能让我们的几何图形更加精确有效。

总之,掌握几何图形的基本画法是非常重要的。

只有通过不断的练习和实践,我们才能达到熟练掌握的程度,从而更好地应用于实际生活和学习中。

第二篇:几何图形的三视图在机械工程等专业中,几何图形通常是由三维模型转化而得。

但是,在实际制造和装配成品时,我们需要对这些几何图形进行详细的标注和解释。

这时,我们通常采用的是三视图法。

一、三视图的概念三视图是指通过正面、左、右和顶面、底面,来刻画一个物体的尺寸大小、形状和结构等特征的设计方法。

在制作三视图时,我们需要将物体从不同的角度观看,然后再分别将其正视图、左视图、右视图、顶视图和底视图标注出来,以便在制造和装配时进行参考。

二、三视图的画法制作三视图的具体步骤是先根据实物的形状和大小,绘制其三个主视图,即正视图、左视图和顶视图。

几何图形的画法32张

几何图形的画法32张
另一直线或平面的倾斜程度。 斜度=tan =H/L
L H

T t T 斜度= tanα l L
1 :5
A
B
1.斜度
1 :5
斜度标注: 1:X 15:45 = 1:3 斜度标注时注意: 1:3 一致, 平行
A
B
1:3
1:3
例4:试画出如下图形.
1 :5 C
a 的两种作图方法:b 和c
2.用半径为R的圆弧连接两已知圆
例1例2 表2
3.用半径为R的圆弧连接一已知直线和圆弧
例1 例2 表3 例3
例1.用半径为R=10的圆弧连接两已知直线
作图步骤:
求圆心:分别作与已知二 直线平行且距离 为 R 的直线,求 出其交点即为连 接圆弧的圆心 0;
找切点:过圆心 0 分别作已 知二直线的垂线, 其垂足即为切点;
C 3 4 1 A C
A
B
A
B
2
B
a
b
c
1:6
2、锥 度
锥度:正圆锥底圆直径与圆锥高度之比 或 正圆锥台两底圆直径之差与圆锥台高度之比。
锥度=
Dd D Dd 2 2 L l l

2 tan 2
l L
2、锥度
锥度标注:1:X
例1.求作R=25圆弧外切于半径为R1=20的圆弧及一直例2.求作R=20圆弧内切于半径为R1=40的圆弧及一直线
作图步骤:
1. 求圆心 : 以 0 1 为圆心, R 1 R 为半径画圆弧 作与已知直线相距 R 的平行线 求出交点即为内切圆弧的圆心 0 ;
R1 R
01
⑶ 按三等规律画图形的主要轮廓线;

机械制图-常用几何图形的画法

机械制图-常用几何图形的画法

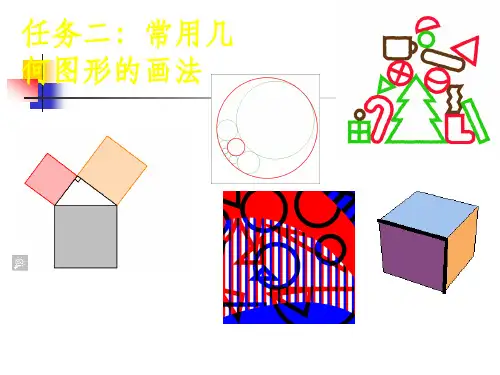

任务二:常用几 何图形的画法
任务:画出手柄
分析任务 该图样有哪几圆 弧光滑连接(即相 切)两已知线段 (直线或圆弧),称 为圆弧连接。该已 知半径的圆弧称为 连接弧。
1.圆弧连接的作图原理
与直线相切
半径为的圆弧与已 知直线相切时,圆心 的轨迹是与已知直线 相距为的两条平行线。 当圆心为已知时,由 向已知直线所作垂线 的垂足即为切点
正确,保证光滑连接
• 加深前,应认真校对底稿,修正错误,并擦净多余
线条和污垢
• 加深时,应先圆和圆弧,后直线。虚线、细实线和
点划线等用H或2H铅笔;粗实线可用HB铅笔;圆及圆
弧则用B笔芯
填写 标题栏
左下注写 线型名
二、直线段的等分
-—利用相似三角形的 平行截割定理作图。
例:将已知线段AB五等分。
A
连接线段:只有定形尺寸而无定位尺寸的线段称为连 接线段。连接线段必须依据与其两端相邻线段的两个 连接关系才能画出。
任务 实施
R=50+12
R15
O4
R50
O1
8 15
R12 O2
10
90
O3 R=50-10
1)选定坐标系,画出基准线。 2)画出已知直线或圆弧。 3)画出中间线。 4)画出连接线段
定位尺寸
R27 R15 20
定形尺寸 15
定位尺寸
20
60
R32 R3
尺寸基准 27 6
10
平面图形的线段分析
已知线段: 注有定形尺寸和两个方向定位尺寸的线段 称为已知线段。已知线段根据图形中所注的尺寸就可以 直接画出。
中间线段:注有定形尺寸和一个方向的定位尺寸的线 段称为中间线段。中间线段需根据与相邻已知线段的 一个连接关系才能画出。

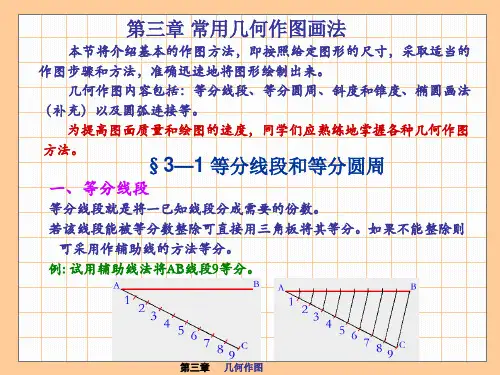

常用的几何图形画法分解

常用的几何图形画法分解
问题的提出:已知两已知直线L1、L2垂直相交 以及连接圆弧半径R,试作出光滑连接。 作图步骤如图示:
第三章
几何作图
2.用圆弧连接两圆弧 用圆弧连接两圆弧作图依据的是几何中两圆相切的基本关系。
圆与圆相切分为内切和外切。
两圆内切: 两圆中心距等于两圆的半径之差 中心距 A=R1-R2 两圆心连线的延长线和圆的交点即是切点。 两圆外切:
作图步骤:
连接作图的注意事项: 1.为能准确、迅速地绘制各种几何图形应熟练地掌握求圆心和切点的方法 2.为保证图线连接光滑作连接圆弧前应先用圆规试画,若有误差可适当调整 圆心位置或连接圆弧半径大小
第三章 几何作图
§3—5平面图形的尺寸分析及画法
这一节将以前面所介绍的几何作图方法为基础,着重对平面图形中的尺寸和 • • • • • • • • • • • • • • • 线段进行分析,目的在于确定绘制平面图形的步骤。 一、平面图形的尺寸分析 平面图形中的尺寸按其作用不同,分为定形尺寸和定位尺寸两大类。 1.定形尺寸 指确定平面图形上几何要素大小的尺 寸。如线段的长度(80)、半径(R18) 或直径(φ15)大小等。 2.定位尺寸 确定几何要素相对位置的尺寸。如图中 的70、50。 3.尺寸基准 定位尺寸的起点称为尺寸基准。 对平面图形而言,有长和宽两个不同 方向的基准。 通常以图形中的对称线、中心线以及 底线、边线作为尺寸基准。
两圆中心距等于两圆的半径之和
中心距 A=R1+R2 两圆心连线和圆的交点即是切点。
第三章
几何作图
例:已知圆O1(半径R1)O2(半径R2) 连接 圆弧的半径为R,试完成连接作图(外切)。 作图步骤:
第三章
几何作图
例:已知圆O1(半径R1)O2(半径R2)连接 圆弧的半径为R,试完成连接作图(内切)。 作图步骤:

几何作图

几何作图

为连接圆弧的圆心 ;
R
1 O2
O1
2 O2 O
2)作连心线OO1,它与圆弧O1 的交点为1,再作连心线OO2, 它与圆弧O2的交点为2,则1、2 即为连接圆弧的连接点(内切的 切点);
a)
b)
图1-49 用圆弧连接两圆弧(内切)
3)以O为圆心,R为半径作圆弧12,完成连接作图。
圆心O
(3)与一个圆弧外切,与另一个圆弧内切
a)
b)
图1-50 用圆弧连接两圆弧(一外切、一内切)
3)以O为圆心,R为半径作圆弧12,完成连接作图。
返回
R
作图步骤:
1)以O1为圆心,
R+R1为半径作一圆弧,再
O1
以O2为圆心、R+R2为半径
作另一圆弧,两圆弧的交点
O即为连接圆弧的圆心;
2)作连心线OO1,它与圆弧O1 的交点为1,再作连心线OO2,它与圆 弧O2的交点为2,则1、2即为连接圆弧 的连接点(外切的切点);
O2
O2ห้องสมุดไป่ตู้
O1
1
2
O
a)
b)
图1-48 用圆弧连接两圆弧(外切)
A
A
O
O
B
C
B
C
D
D
图1-35用圆规和三角板作圆的内接正三角形
2)用丁字尺和三角板作圆的内接正三角形,如图1-36所示
A
A
A
O B
O
O
B
C
B
C
a)
b)
c)
图1-36用丁字尺和三角板作圆的内接正三角形
(2)正四边形
用丁字尺和三角板作圆的内接正方形,如图1-37所示

常用的几何图形画法

常用的几何图形画法

矩形
总结词
矩形是一种两组相对边等长的四边形 。
详细描述
在画矩形时,首先确定四个顶点,并 连接这四个点形成四条边。确保两组 相对的边长度相等,并使每个角都是 直角。
04 曲线画法
椭圆
总结词
通过使用圆规和直尺,按照椭圆的定义和性质,可以绘制出各种不同形状的椭圆。
详细描述
首先确定椭圆的长轴和短轴长度,然后使用圆规在图纸上分别绘制两个同心圆。接着,使用直尺连接两个圆的圆 心,并绘制与圆交点的连线,形成椭圆。根据需要,可以通过调整圆规的位置和角度来改变椭圆的大小和形状。
06 立体图形画法
正方体
总结词
正方体是所有立体图形中最基础的一种,具 有六个相同的正方形面,每个面都是一个正 方形。
详细描述
正方体的画法相对简单,首先确定一个中心 点,然后围绕中心点画出六个正方形,每个 正方形都与中心点相连接,形成一个完整的 正方体。在画正方体时,要注意每个面的大 小和形状都相同,并且每个面都要与中心点 相连接。
相切线段
在相切图形中,线段可能在某一点相切。为了绘制相切线 段,需要确定它们的切点,并从这一点绘制线段。
相切圆
当一个圆与另一个图形接触时,它们在某一点相切。为了 绘制相切圆,需要确定圆的中心和半径,以及与另一个图 形的切点。
包含图形
01
包含图形
当一个图形完全位于另一个图形内部时,形成包含图形。包含图形可以
VS
详细描述
首先确定抛物线的顶点和焦点位置,然后 使用直尺在图纸上绘制一条直线作为对称 轴。接着,使用曲线板在图纸上绘制对称 轴两侧的抛物线弧线,确保弧线与对称轴 相切。根据需要,可以通过调整曲线板的 角度和顶点位置来改变抛物线的形状和大 小。

机械制图——常用几何图形画法

机械制图——常用几何图形画法

2、斜度的标注
3、斜度的画法 以1:6的斜度为例,画图步骤如下: 1)自A点的水平线上任意取六等分,得B点 2)自A点在AB的垂线上取相同的等分得C点 3)连接B,C两点即得到1:6的斜度线 4)过K点作BC的平行线,即得1:6的斜度线
二、锥度
1、锥度的概念 正圆锥体底圆直径与锥高之比称为锥度。 圆台则是上下底圆直径之差与圆台高度之比 锥度=2tanα=D/L=(D-d)/l=1:n 图样中习惯用1:n形式标注,并在前加符号 “ ”, 锥度符号的方向与实际方向一致。
两圆弧外切:已知圆弧O1,半径为R1, 直线AB,连接圆弧的半径R
作图步骤:
1、定圆心:作直线AB的平行线, 距离为R;以O1为圆心,R+R1为半 径画圆交AB的平行线与O点;
则O点为连接圆弧的圆心
2、定连接点:连接O、O1交圆弧 O1与1点,过O作AB的垂线交AB 于2点;则1、2点为切点。
3、画连接圆弧:以O 点为圆心, R为半径,画弧12,则弧12为所 求连接圆弧。
ab=bc=cd=de=ef=fa
ab=oa=ob=…=of=r
ab//ed bc//fe af//cd △oab、 △obc、 … △ofa均为等边三角形
一、圆的六等分及内接正六边形
作法: 1、用圆规将圆弧六等分,作圆的内接六边 形。 2、可用两个30°×60°三角板与丁字尺配 合使用,可画垂直线与水平线成30°, 45°,60°的倾斜线,六边形内角为 120°。 3、可用一个30°×60°三角板与丁字尺配 合,很方便地作出圆的六等分
1、过圆心O作AB的垂线垂点 为1点,1点也是切点。 2、圆心与直线的距离为R
已知两圆O、O1半径分别为R、 R1,且两圆外切。则有下列关系

常用几何图形的画法

常用几何图形的画法

【课题名称】
第一章制图的基本知识和技能第三节常用几何图形的画法
【教材版本】
柳燕君主编.中等职业教育国家规划教材—机械制图(多学时).北京:高等教育出版社,2010
【教学目标与要求】
一、知识目标
掌握圆等分方法,斜度、锥度画法与标注,了解椭圆画法,掌握平面图形的线段分析与绘图步骤。

二、能力目标
1.通过学习与练习,能自如地运用常用的绘图工具;
2.能正确规范绘制平面图形。

三、素质目标
正确熟练地运用常用的绘图工具绘制较复杂的平面图形。

四、教学要求
了解并掌握用常用的绘图工具绘制制较复杂的平面图形。

【教学重点】
定位块平面图形绘制。

【难点分析】
斜度、锥度画法及平面图形线段分析。

【分析学生】
1.部分绘图工具,学生在学几何时已会使用。

2.运用常用的绘图工具,从学习一开始要注意正确的方法,并通过不断练习达到运用自如。

3.学习时学生可能会认为简单易学,产生马虎现象。

要引导学生正确运用绘图工具的方法,通过练习熟练地绘制图线。

【教学设计思路】
教学方法:讲练法、演示法、归纳法。

【教学资源】
机械制图网络课程,圆规、三角板、直尺、图板、丁字尺、曲线板。

【教学安排】
11 学时
教学步骤:讲课与演示交叉进行,讲课与练习交叉进行,最后进行归纳。

【教学过程】。

常用几何作图方法.ppt

常用几何作图方法.ppt

绘图步骤如下:
R33 ?30
R20
40 R10
?20 ?10
R15 R28
?20 R15
图形(二)分析:
25
R10
R5
25
30°
30°
30
6
?30
?40
120°
25
绘图步骤如下:
25
25 R10
R5
?30
?40
120°
30°
30°
30
6
25
绘图的基本方法与步骤
第一阶段:准备工作 (1) 准备好所需的全部作图用具,擦净图板、丁字尺、 三角板。 (2) 削磨铅笔、铅芯。 (3) 分析了解所绘对象,根据所绘对象的大小选择合 适的图幅及绘图比例。 (4) 固定图纸。
圆规及其用法
分规
分规是用来量取尺寸和等分线段 。
修磨成矩 形断面用 棱画粗线
修磨成锥形、 画细线、写字
画细线时 垂直纸面, 向前进方 向倾斜15°
铅笔
比例尺
比例尺供绘制不同比例的图样时量取尺寸用,尺面上 有各种不同比例的刻度,但要注意每一种刻度,常可用作几 种不同的比例。
例如,对于标明1:100刻度的比例尺,它的每20小格(真 实长度为20 mm)代表2 m时,是1:1的比例。对于1:200刻度 的比例尺,它的每10小格(真实长度为10 mm)代表2 m时,是 2:1的比例。
的大小,然后按测量的大体尺寸画出草图。也可用此方法估计出 各部分的相对比例, 画出缩小的草图。
在画较大的物体时,用手握一铅笔进行目测度量。目测时,
人的位置保持不动。人和物体的距离大小,应根据所需图形的大 小来确定。在绘制及确定各部分相对比例时,建议先画大体轮廓。

平面几何图形的画法

平面几何图形的画法

二、斜度和锥度 斜度:斜度是指一直线(或平面)对另一直线 斜度: (或平面)的倾斜程度。
∠1:n
斜度=tan α=H/L=1:L/H=1:n 斜度 锥度:正圆锥体的底圆直径与其高度比。 锥度: 如果是圆锥台,则为底圆直径与顶圆径 之差与圆台高度之比。
D-d
α
L 1:n D α l L
锥度=D/L=D-d/l=2tan α/2=1:n 锥度
四、椭圆的近似画法 用四心法作近似椭圆。
三、圆弧连接 圆弧与直线(或圆弧)的光滑连接,关键点在于正确地找 出连接圆弧的圆心与切点位置。
(1)与已知直线相切的半径为 R的圆弧,其圆心轨迹是与已 知直线平行且 距离等于R的两 条直线。切点是由选定圆心向 已知直线所作垂线的垂足,如 图1-16所示。
图1-16 直线与圆弧相切
三、圆弧连接
a) 圆弧与圆弧外切
第三节
一、作正六边形
平面几何图形的画法
常用绘制正六边形的方法有两种:等分外接圆法和边角法。 已知中心位置及外接圆时,可通过六等分外接圆完成作图,如图1-18(a); 已知正六边形的一条边AB时,可利用尺规配合完成作图,如图1-18(b)。
(a) 等分外接圆法
(b) 边角法
图1-18 正六边形的作图方法
b) 圆弧与圆弧内切
四、椭圆的近似画法 用四心法作近似椭圆。
三、圆弧连接 当圆弧R外接 外接(外切)两已知圆弧R1和R2时,连接圆弧的圆心 外接 要用R+Ri来确定;当圆弧R内接 内接(内切)两已知圆弧R1和R2时, 内接 连接圆弧的圆心要用R-Ri或Ri-R来确定。
a) 圆弧与圆弧外切
Hale Waihona Puke b) 圆弧与圆弧内切

第三章 平面图形绘制与尺寸标注.

第三章 平面图形绘制与尺寸标注.

第三章平面图形绘制与尺寸标注第一节常见几何图形的绘制第二节平面图形的绘制第三节平面图形的尺寸标注第一节常见几何图形的绘制平面图形是由各种线段(直线、圆弧)以相交或相切形式组成的封闭几何图形。

它是绘制各种工程图样的基础。

一、常用的绘图及编辑命令常用的绘图及编辑命令是CAD制图中生成图样的基本操作命令。

其命令输入方式及其操作说明如表3-1所示(表中的图标参见下图所示的“绘图”工具栏(a)和“修改”工具栏(b))。

(a)(b)常用的绘图及编辑命令表3-1常用的绘图及编辑命令命令输入说明图例图标菜单:单击下拉菜单:“绘图”→“直线”键盘输入:LINE 画直线段命令。

用于绘制直线段、折线或线框命令提示:指定第一点:输入起点指定下一点或[放弃(U)]:输入下一点……:(连续输入各点)指定下一点或[闭合(C)/放弃(U)]:C或空响应(画封闭线框或结束命令)图标菜单:单击下拉菜单:“绘图”→“圆”键盘输入:CIRCLE 画圆命令。

可采用圆心与半径、圆心与直径、三点、两点、连接圆半径等方式画圆命令提示:⒈圆心、半径方式画圆画圆命令指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:指定圆心指定圆的半径或[直径(D)]<7.1>:7(输入半径值或键入D后再输入直径值,并结束命令);⒉三点方式画圆指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:3P指定圆上的第一个点:指定点指定圆上的第二个点:指定点指定圆上的第三个点:指定点,并结束命令;⒊连接圆半径方式画圆指定圆的圆心或[三点(3P)/两点(2P)/相切、相切、半径(T)]:T指定对象与圆的第一个切点:选择第一个相切对象(拾取点的输入自动调用延迟切点捕捉,即光标靶移至切点附近时,切点捕捉标记右下方出现“…”)指定对象与圆的第二个切点:选择第二个相切对象指定圆的半径<40.0>: 6画圆弧命令图标菜单: 单击 下拉菜单: “绘图”→“圆弧” 键盘输入:ARC 画圆弧命令。

常见几何图形的作图方法

常见几何图形的作图方法

常见几何图形的作图方法正多边形的画法斜度和锥度椭圆的画法圆弧连接正多边形的画法1.正六边形画法利用外接圆半径作图正多边形的画法1.正六边形画法已知外接圆直径,利用圆规、三角板作图。

正多边形的画法1.正六边形画法已知外接圆直径,利用丁字尺、三角板作图。

正多边形的画法1.正六边形画法已知外接圆直径,利用丁字尺、三角板作图。

正多边形的画法1.正六边形画法已知对边距离作图正多边形的画法1.正六边形画法已知对边距离作图正多边形的画法2.正五边形画法已知外接圆直径作图正多边形的画法2.正五边形画法已知外接圆直径作图正多边形的画法3.正n边形画法已知外接圆直径作图正七边形为例正多边形的画法3.正n边形画法已知外接圆直径作图正七边形为例斜度和锥度1.斜度斜度的画法举例画出作图基准线 作斜度1:5辅助线BA 求出AB 两点线 BA作辅助线的平行线 加深、标注尺寸斜度和锥度1.斜度斜度的画法举例画出作图基准线作斜度1:5辅助线求出AB两点线作辅助线的平行线加深、标注尺寸斜度和锥度2.锥度锥度的画法举例画出作图基准线 作锥度1:5辅助线 BA求出AB 两点线 作辅助线的平行线 加深、标注尺寸BA斜度和锥度2.锥度锥度的画法举例画出作图基准线 作锥度1:5辅助线 求出AB 两点线 作辅助线的平行线 加深、标注尺寸BA1:5椭圆的画法已知椭圆长轴AB、短轴CD。

四心圆弧法椭圆的画法已知椭圆长轴AB、短轴CD 。

四心圆弧法圆弧连接绘制机器零件轮廓时,常遇到一条线段(直线或曲线)光滑地过渡到另一条线段的情况。

如图中的R8把圆弧和直线光滑连接起来,R10把两段直线光滑的连接起来。

这种用圆弧光滑地连接相邻两线段的方法称为圆弧连接。

圆弧连接1.圆弧连接的基本作图原理圆弧与直线相切圆弧与圆弧外切圆弧与圆弧内切圆弧连接2.圆弧连接的基本作图方法圆弧连接两直线圆弧连接2.圆弧连接的基本作图方法圆弧连接两直线圆弧连接2.圆弧连接的基本作图方法圆弧与两圆弧外切圆弧连接2.圆弧连接的基本作图方法圆弧与两圆弧外切圆弧连接2.圆弧连接的基本作图方法圆弧与两圆弧内切圆弧连接2.圆弧连接的基本作图方法圆弧与两圆弧内切圆弧连接2.圆弧连接的基本作图方法圆弧连接一直线一圆弧圆弧连接2.圆弧连接的基本作图方法圆弧连接一直线一圆弧小结正多边形的画法斜度和锥度椭圆的画法圆弧连接。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第三章
几何作图
二、平面图形的线段(圆弧)分析 平面图形的线段(圆弧)
一般情况下,要在平面图形中绘制一段圆弧,除了要知道圆弧 一般情况下,要在平面图形中绘制一段圆弧, 的半径外还需要有确定圆心位置的尺寸。 的半径外还需要有确定圆心位置的尺寸。 从下可以看到,有的圆、圆弧有两个确定圆心位置的尺寸如R18, 从下可以看到,有的圆、圆弧有两个确定圆心位置的尺寸如 , 而有的一个也没有如R30。 而有的一个也没有如 。 按平面图形中圆弧的圆心定位尺寸的数量不同,将圆弧分为已知圆弧 按平面图形中圆弧的圆心定位尺寸的数量不同,将圆弧分为已知圆弧 中间圆弧和连接圆弧。 中间圆弧和连接圆弧。 1.已知圆弧 已知圆弧 • 其圆心具有长和宽两个方向的定位尺寸, 其圆心具有长和宽两个方向的定位尺寸, • 或者根据图形的布置可以直接绘出的圆弧, 或者根据图形的布置可以直接绘出的圆弧, • 如图中的R18。 如图中的R18。 2.中间圆弧 中间圆弧 • 中间圆弧的圆心只有一个方向的定位尺寸, 中间圆弧的圆心只有一个方向的定位尺寸, • 作图时要依据该圆弧与已知圆弧相切的关 • 系确定圆心的位置,如图中的R50。 系确定圆心的位置,如图中的 。 3..连接圆弧 连接圆弧 连接圆弧没有确定圆心位置的定位尺寸, 连接圆弧没有确定圆心位置的定位尺寸, • 作图时是通过相切的几何关系确定圆心的 • 位置,如图中的R30。 位置,如图中的 。
第三章
几何作图
4.五等分 4.五等分 用圆规作五等分方法: 用圆规作五等分方法:
第三章
几何作图
§3—2 斜度和锥度
从右边三个形体的立体图中可以 看出, 看出,各形体的表面上均有斜面或锥 面。作图时除要用图形表达其形状外, 作图时除要用图形表达其形状外, 还要在图形上作必要的标注。 还要在图形上作必要的标注。 槽钢
作图步骤如图示: 作图步骤如图示:
两条直线交成钝角的作图方法 也是一样的
第三章 几何作图
两直线交成直角的连接方法: 两直线交成直角的连接方法: 方法
问题的提出:已知两已知直线L1、L2垂直相交 问题的提出:已知两已知直线L1、L2垂直相交 L1 以及连接圆弧半径R,试作出光滑连接。 R,试作出光滑连接 以及连接圆弧半径R,试作出光滑连接。 作图步骤如图示: 作图步骤如图示:
第三章
几何作图
二、等分圆周
将一圆分成所需要的份数即是等分圆周的问题。 将一圆分成所需要的份数即是等分圆周的问题。 作正多边形的一般方法是先作出正多边形的外接圆然后将其等分, 作正多边形的一般方法是先作出正多边形的外接圆然后将其等分, 因此等分圆周的作图包含着作正多边形的问题。 因此等分圆周的作图包含着作正多边形的问题。 作图时可以用三角板、丁字尺配合等分,也可用圆规等分, 作图时可以用三角板、丁字尺配合等分,也可用圆规等分, 际作图时采用方便快捷的方法。 际作图时采用方便快捷的方法。 较常用的等分有三等分、六等分、十二等分、五等分, 较常用的等分有三等分、六等分、十二等分、五等分,下面分别予 以介绍。 以介绍。 1.三等分 用圆规作三等分方法 在实
(1) )
(2) )
(3) )
(4) )
(5) )
(6) )
第三章 几何作图
(7) )
§3—4 圆弧连接
从扳手的图形可以看出, 从扳手的图形可以看出, 圆弧连接的实质是几何要素间 相切的关系。 相切的关系。
作图时需要解决的两个问题: 作图时需要解决的两个问题:
1.确定连接圆弧圆心的位置 1.确定连接圆弧圆心的位置 2.准确定出切点 连接点) 准确定出切点( 2.准确定出切点(连接点)的位置
Байду номын сангаас
圆弧连接的形式有: 圆弧连接的形式有:
1.用圆弧连接两已知直线 2.用圆弧连接两已知圆弧 3.用圆弧连接一直线和一圆弧
第三章
几何作图
1.用圆弧连接两直线 1.用圆弧连接两直线 问题的提出:已知两已知直线L1 L2以及连接圆弧半径R,试作出连接 L1、 以及连接圆弧半径R,试作出连接。 问题的提出:已知两已知直线L1、L2以及连接圆弧半径R,试作出连接。 回顾直线与圆相切的关系: 回顾直线与圆相切的关系: 圆心到两条切线的距离 相等即等于圆的半径 过圆心作切线的垂线, 过圆心作切线的垂线,垂 足即为切点
例:已知一直线和圆O1(半径 )连接圆弧半 已知一直线和圆 (半径R1) 径为R,试作出光滑连接(与圆切)。 径为 ,试作出光滑连接(与圆切)。 作图步骤: 作图步骤:
连接作图的注意事项: 连接作图的注意事项: 1.为能准确、迅速地绘制各种几何图形应熟练地掌握求圆心和切点的方法 为能准确、 为能准确 2.为保证图线连接光滑作连接圆弧前应先用圆规试画,若有误差可适当调整 为保证图线连接光滑作连接圆弧前应先用圆规试画, 为保证图线连接光滑作连接圆弧前应先用圆规试画 圆心位置或连接圆弧半径大小
第三章
几何作图
已知圆O1(半径R1) (半径R2)连接 例:已知圆 (半径 )O2(半径 已知圆 连接 圆弧的半径为R,试完成连接作图(与O1外 圆弧的半径为 ,试完成连接作图 与 外 内切)。 切,O2内切 。 内切 作图步骤: 作图步骤:
第三章
几何作图
3.用圆弧连接直线和圆弧 3.用圆弧连接直线和圆弧 连接直线和圆弧的作图方法同前面介绍的两种连接情况类似, 连接直线和圆弧的作图方法同前面介绍的两种连接情况类似,即分别 按照连接直线和圆弧的方法求出圆心和切点,下面举例说明。 按照连接直线和圆弧的方法求出圆心和切点,下面举例说明。
第三章 几何作图
§3—5平面图形的尺寸分析及画法 平面图形的尺寸分析及画法
这一节将以前面所介绍的几何作图方法为基础, 这一节将以前面所介绍的几何作图方法为基础,着重对平面图形中的尺寸和 • • • • • • • • • • • • • • • 线段进行分析,目的在于确定绘制平面图形的步骤。 线段进行分析,目的在于确定绘制平面图形的步骤。 一、平面图形的尺寸分析 平面图形中的尺寸按其作用不同,分为定形尺寸和定位尺寸两大类。 平面图形中的尺寸按其作用不同,分为定形尺寸和定位尺寸两大类。 1.定形尺寸 定形尺寸 指确定平面图形上几何要素大小的尺 如线段的长度( )、半径( )、半径 寸。如线段的长度(80)、半径(R18) ) 或直径( 或直径(φ15)大小等。 )大小等。 2.定位尺寸 定位尺寸 确定几何要素相对位置的尺寸。 确定几何要素相对位置的尺寸。如图中 的70、50。 、 。 3.尺寸基准 尺寸基准 定位尺寸的起点称为尺寸基准。 定位尺寸的起点称为尺寸基准。 对平面图形而言, 对平面图形而言,有长和宽两个不同 方向的基准。 方向的基准。 通常以图形中的对称线、 通常以图形中的对称线、中心线以及 底线、边线作为尺寸基准。 底线、边线作为尺寸基准。
第三章 常用几何作图画法
本节将介绍基本的作图方法,即按照给定图形的尺寸, 本节将介绍基本的作图方法,即按照给定图形的尺寸,采取适当的 作图步骤和方法,准确迅速地将图形绘制出来。 作图步骤和方法,准确迅速地将图形绘制出来。 几何作图内容包括:等分线段、等分圆周、斜度和锥度、椭圆画法 几何作图内容包括:等分线段、等分圆周、斜度和锥度、 补充)以及圆弧连接等。 (补充)以及圆弧连接等。 为提高图面质量和绘图的速度, 为提高图面质量和绘图的速度,同学们应熟练地掌握各种几何作图 方法。 方法。
一、等分线段
§3—1 等分线段和等分圆周
等分线段就是将一已知线段分成需要的份数。 等分线段就是将一已知线段分成需要的份数。 若该线段能被等分数整除可直接用三角板将其等分。 若该线段能被等分数整除可直接用三角板将其等分。如果不能整除则 可采用作辅助线的方法等分。 可采用作辅助线的方法等分。 试用辅助线法将AB线段9等分。 AB线段 例: 试用辅助线法将AB线段9等分。
第三章
几何作图
已知圆O1(半径R1) (半径R2) 连接 例:已知圆 (半径 )O2(半径 已知圆 圆弧的半径为R,试完成连接作图(外切 外切)。 圆弧的半径为 ,试完成连接作图 外切 。 作图步骤: 作图步骤:
第三章
几何作图
已知圆O1(半径R1) (半径R2)连接 例:已知圆 (半径 )O2(半径 已知圆 连接 圆弧的半径为R,试完成连接作图(内切 内切)。 圆弧的半径为 ,试完成连接作图 内切 。 作图步骤: 作图步骤:
(1)
(2)
(3)
第三章
(4)
几何作图
(5)
椭圆是非圆曲线,由于一些机件具有椭圆形结构, 椭圆是非圆曲线,由于一些机件具有椭圆形结构,因此在作图时应掌握 椭圆的画法。 椭圆的画法。 画椭圆的方法比较多,在实际作图中常用的有同心圆法和四心法, 画椭圆的方法比较多,在实际作图中常用的有同心圆法和四心法,下 面介绍这两种画法。 面介绍这两种画法。
注意: 注意: ⑴要将锥度与斜度的概念相区别 理解图形中的尺寸D、 前所加字母 前所加字母φ的意义 ⑵理解图形中的尺寸 、d前所加字母 的意义
第三章 几何作图
的锥度线与cd线相 例:试过已知点a、b作1:5的锥度线与 线相 试过已知点 、 作 并作出标注。 交,并作出标注。
作图步骤如图所示: 作图步骤如图所示:
第三章
几何作图
2.六等分 2.六等分 用丁字尺、三角板作等分方法: (1)用丁字尺、三角板作等分方法:
第三章
几何作图
(2)用圆规作六等分方法: 用圆规作六等分方法:
第三章
几何作图
3.十二等分 3.十二等分 圆的十二等分是较为方便且等分数比较多的一种等分方法, 圆的十二等分是较为方便且等分数比较多的一种等分方法,当需要 在圆上找多一些等分点的时候,就会用到此方法。 在圆上找多一些等分点的时候,就会用到此方法。 用圆规作等分方法: 用圆规作等分方法:
第三章
几何作图
作图步骤如图示: 作图步骤如图示: 如图示
(1)
(2)
相关文档
最新文档
