实验二常用电子元器件的识别与检测
常用电子元器件的识别与检测
______________________________________________________________________________________________________________电子元器件的识别与检测精品资料电阻值大小的基本单位是欧姆（1.2.1根据国家标准电阻和电位器的型号由3部分或4部分组成精品资料贴片式电阻器的型号命名一般由6部分组成1.2.21.电阻在电路中长时间连续工作而不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻的额定功率。
2.标称阻值通常是指电阻体表面上标注的电阻值，简称阻根据国家标准，常用的标称电阻值系列有1.2.3电阻的阻值表示方法主要有以下四种。
1.直标法直标法就是将电阻的阻值用数字和文字符号直接标在电阻体上。
2.文字符号法就是将电阻的标称值和误差用数字和文字符号按一定的规律组合标识在电阻体上。
3.色标法是将电阻的类别及主要技术参数的数值色标电阻（色环电阻）可分为三环、四环、五环三种标法。
快速识别色环电阻的要点是熟记色环所代表的数字含16尾环金银为误差，数字应为色环电阻无论是采用三色环，还是四色环、五色环，三色环电阻的色环表示标称电阻值（允许误差均为20%10102Ω 1.0k20%四色环电阻的色环表示标称值（二位有效数1510315k5%五色环电阻的色环表示标称值（三位有效数275104 2.75M1%一般四色环和五色环电阻表示允许误差的色环4.数码法是在电阻体的表面用三位数字或两位数字加(1)标注为“103”的电阻其阻值为10×103=10kΩR标注法的电阻其电阻值为5.1Ω(3)标注为9R1的电阻其阻值为9.1Ω）四位数字标注法标注为5232 的电阻其阻值为523×102＝52.3 KΩ1.2.41.阻值变化特性是电位器的主要参数。
常见的电型）三种形式，三种电位器转角与阻值的变化规律如图1.37所示。
常用电子元器件的识别与检测
常用电子元器件的识别与检测
电子元器件是电子设备的基本构成部分，广泛应用于电子产品、信息技术、通讯等领域，因此对于电子元器件的识别与检测是电子产业的基本技能。
下面将根据常见的电子元
器件，介绍其识别与检测方法。
1. 电容器
电容器是常用的电子元器件，常见的有电解电容器和陶瓷电容器。
电解电容器的极性
明显，阳极和阴极可以通过外观识别，用万用表可以测试容值和损耗等参数。
而陶瓷电容
器的极性不明显，对其进行测试需要在检测时注意新旧电容的区别，使用万用表或LCR表
可以测试其容值、Q值等参数。
电阻器是电子电路中常用的电子元件，通常使用万用表测量其电阻值。
需要注意的是，电阻器通常会有一个色环编码，按照编码对其颜色进行判断可以知道电阻值。
此外，电阻
器的品质检测需要检查其温度系数等参数。
3. 二极管
二极管是常用的半导体器件，具有单向导电性。
通过外观和标识可以判断二极管的正
负极，通过万用表可以测试其导通电压和反向电压等参数。
需要注意的是，有些二极管具
有低压降和高压降等不同类型，需要对其类型进行识别。
5. 集成电路
集成电路是电子电路中常用的器件，可以包含多种电子元件。
其品牌、型号、批次等
信息通过外观可以判断，使用万用表进行测试，可以测试其输入电压和输出电压等参数。
此外，还需要注意集成电路的静态和动态特性，比如其工作温度和供电电流等等。
总之，对于以上所介绍的电子元件，识别和检测是电子产业中必不可少的技能，有效
的识别和检测方法可以将故障排查时间缩短，提升生产效率。
常用电子元器件识别与检测
常用电子元器件识别与检测大家好，我是一名电子工程师，今天我要和大家分享一下关于常用电子元器件的识别与检测。
在我们的日常工作中，电子元器件是非常常见的，但是如何正确地识别和检测它们呢？这就需要我们掌握一定的知识和技巧。
我们需要了解一些基本的电子元器件。
比如说，电阻器、电容器、二极管、晶体管等等。
这些元器件都有各自的特点和用途，我们需要根据实际情况来选择合适的元器件。
我们还需要了解一些基本的测量工具，比如万用表、示波器等等。
这些工具可以帮助我们准确地测量元器件的参数和性能。
接下来，我将从三个方面来介绍常用电子元器件的识别与检测方法。
一、电阻器的识别与检测电阻器是我们最常用的电子元器件之一，它可以用来限制电流的大小。
在识别电阻器时，我们需要看它的外观特征，比如说颜色、形状、尺寸等等。
我们还需要使用万用表来测量电阻器的阻值和功率等参数。
如果测量结果不符合要求，就需要更换电阻器了。
二、电容器的认识与检测电容器是一种能够储存电荷的元器件，它可以用来滤波、耦合、隔直流等。
在认识电容器时，我们需要看它的外观特征，比如说颜色、形状、尺寸等等。
我们还需要了解电容器的类型和参数，比如说容量、电压等级、工作温度等等。
在使用万用表测量电容器时，我们需要先将其充电到一定电压，然后再进行测试。
如果测试结果不符合要求，就需要更换电容器了。
三、二极管和晶体管的认识与检测二极管和晶体管是常见的半导体元器件，它们可以用来放大信号、开关电路等等。
在认识二极管和晶体管时，我们需要看它们的外观特征，比如说颜色、形状、尺寸等等。
我们还需要了解它们的结构和工作原理，比如说PN结、双极性、单向导通等等。
在使用万用表测量二极管和晶体管时，我们需要先将其接入电路中，然后再进行测试。
如果测试结果不符合要求，就需要更换二极管或晶体管了。
以上就是我对常用电子元器件识别与检测的一些介绍。
希望大家能够通过学习这些知识，提高自己的技能水平。
谢谢大家！。

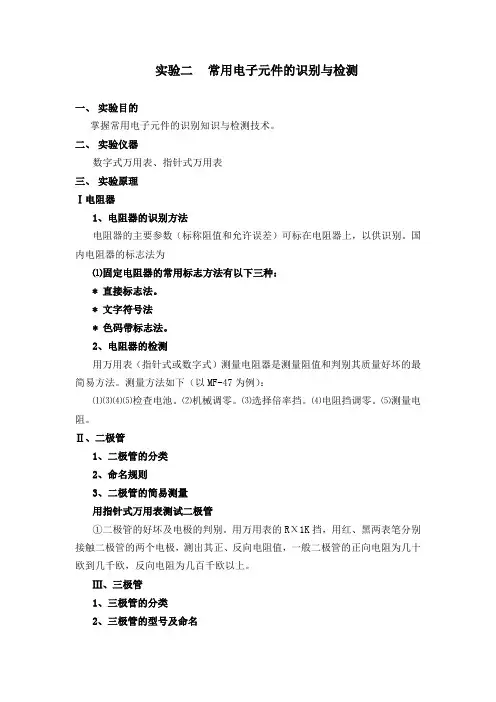

实验二常用电子元件的识别与检测
实验二常用电子元件的识别与检测一、实验目的掌握常用电子元件的识别知识与检测技术。
二、实验仪器数字式万用表、指针式万用表三、实验原理Ⅰ电阻器1、电阻器的识别方法电阻器的主要参数（标称阻值和允许误差）可标在电阻器上，以供识别。
国内电阻器的标志法为⑴固定电阻器的常用标志方法有以下三种：* 直接标志法。
* 文字符号法* 色码带标志法。
2、电阻器的检测用万用表（指针式或数字式）测量电阻器是测量阻值和判别其质量好坏的最简易方法。
测量方法如下（以MF-47为例）：⑴⑶⑷⑸检查电池。
⑵机械调零。
⑶选择倍率挡。
⑷电阻挡调零。
⑸测量电阻。
Ⅱ、二极管1、二极管的分类2、命名规则3、二极管的简易测量用指针式万用表测试二极管①二极管的好坏及电极的判别。
用万用表的RΧ1K挡，用红、黑两表笔分别接触二极管的两个电极，测出其正、反向电阻值，一般二极管的正向电阻为几十欧到几千欧，反向电阻为几百千欧以上。
Ⅲ、三极管1、三极管的分类2、三极管的型号及命名3、常用晶体三极管的β值色点识别晶体三极管外壳上常标以不同颜色的色点，以表明管子的h（约为β）值的fe范围，其分挡如下：4、晶体三极管的简易测试利用万用表来简易测试晶体三极管①判断基极和管子类型（PNP或NPN）②判断集电极和发射极四、实验内容及步骤（参照实验原理）1、电阻器的识别与测量；2、二极管的识别与测量；3、三极管的识别与测量；五、实验思考题1、用万用表R×100挡和R×1k挡分别测量二极管的正向电阻，结果阻值不同，用R×100挡测得结果小，用R×1k挡测得的结果大，这是为什么？六、实验注意事项1、色环表中的标称值单位为Ω；七、实验心得体会。

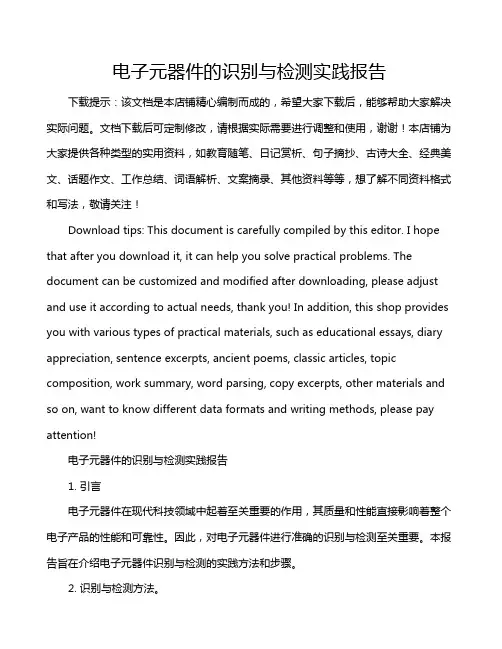

电子元器件的识别与检测实践报告
电子元器件的识别与检测实践报告下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!电子元器件的识别与检测实践报告1. 引言电子元器件在现代科技领域中起着至关重要的作用，其质量和性能直接影响着整个电子产品的性能和可靠性。
常用电子元器件识别与检测
常用电子元器件识别与检测电子元器件是现代电子产品中不可或缺的组成部分，它们的质量直接影响到产品的性能和可靠性。
因此，对常用电子元器件的识别与检测具有重要意义。
本文将从理论和实践两个方面，详细介绍常用电子元器件的识别与检测方法。
一、常用电子元器件的分类及特点1.1 电阻器电阻器是一种用于限制电流流动的元器件，其主要特点是阻值固定，根据阻值的不同可以分为可调电阻器和固定电阻器。
可调电阻器可以通过旋转电位器来调节阻值，而固定电阻器的阻值在制造时就已经确定，无法调整。
电阻器的温度系数是指其阻值随温度变化的程度，通常用ppm/°C表示。
电阻器的功率承受能力是指在一定温度下，电阻器能够承受的最大功率，单位为W。
1.2 电容器电容器是一种用于存储电荷的元器件，其主要特点是电压稳定，能够消除电路中的高频噪声。
根据介质的不同，电容器可以分为陶瓷电容器、塑料电容器和金属箔电容器。
陶瓷电容器具有体积小、容量大、稳定性好等特点；塑料电容器成本低、体积大、容量较小；金属箔电容器则具有良好的导电性。
电容器的工作电压一般不超过50V,工作温度范围为-55°C～+150°C。
1.3 二极管二极管是一种具有单向导电性的元器件，其主要特点是正向压降小、反向击穿电压高。
根据材料的不同，二极管可以分为硅基二极管、锗基二极管和化合物半导体二极管。
硅基二极管是目前应用最广泛的二极管类型，具有正向压降小、温度系数低等特点；锗基二极管的正向压降较大，但反向击穿电压高；化合物半导体二极管则具有正向压降小、反向击穿电压高等优点。
二极管的封装形式有插脚型、表面贴装型等。
1.4 三极管三极管是一种具有放大作用的元器件，其主要特点是电流放大倍数高、输入阻抗低。
根据结构的不同，三极管可以分为晶体三极管和场效应晶体管。
晶体三极管是一种常见的三极管类型，具有电流放大倍数高、输入阻抗低等特点；场效应晶体管则具有输入阻抗低、功耗小等特点。
电子元器件识别与检测方法大全
电子元器件识别与检测方法大全1.目视检查：通过肉眼观察元器件的外部特征，如封装形状、引脚数量和排列等，可以初步判断元器件的类型、性能和规格等。
2.五线谱法：使用顶针、伏打仪等测量设备，在元器件的引脚上测量电阻、电容、电感等参数，通过比对测试结果和标准参数来识别元器件类型。
3.输电线圈法：通过对元器件的线圈进行输入电流测量和电压测量，计算出得到元器件的电阻、电感、互感等参数，进行元器件的类型识别。
4.X射线检测法：通过使用X射线设备扫描和照射元器件，可以观察元器件的内部结构和焊接情况，用来检测元器件是否存在异常情况，如焊接虚焊、焊接不良等。
5.红外线检测法：通过红外线热成像技术，可以发现元器件在工作过程中的热点、温度异常等问题，对于散热不良的元器件可以快速识别。
6.环境湿度检测法：通过检测元器件周围的湿度情况，可以判断元器件是否存在潮湿等问题，避免电子元器件受潮而影响正常工作。
7.剩余温度检测法：通过检测元器件在使用过程中的温度，可以判断元器件是否存在过热情况，及时调整工作状态，避免元器件温度过高损坏。
8.电磁兼容性测试法：通过电磁兼容性测试设备，对元器件的辐射和抗辐射能力进行测试，判断元器件是否能够满足相关的电磁兼容性要求。
9.声音检测法：通过对元器件进行敲击、振动等操作，观察元器件的声音特征，可以初步判断元器件是否存在内部损坏情况。
10.玻璃绝热检测法：通过对元器件封装外壳的玻璃绝热特性进行检测，可以判断元器件的密封性能是否良好，防止外界湿气、灰尘等物质进入并影响元器件的正常工作。
总之，元器件的识别与检测方法多种多样，需要根据具体的元器件类型、性能和规格等特点，选择合适的检测手段和测试设备，进行全面的评估和检测，以确保元器件的正常工作和使用安全。
常用电子元器件的识别与检测新
单击此处添加副标题
单击此处添加正文，文字是您思想的提炼，请尽量言简意赅的阐述观点。
一：常用电子元器件的识别
CONTENTS
01
电阻的识别
晶体震荡器的识别
05
三极管的识别
熔断器的识别
03
电感的识别
集成模块管脚的识别
02
电容的识别
单击添加文本具体内容
06
光电耦合器的识别
单击添加文本具体内容
电阻的分类
固定电阻、可调电阻、特种电阻(敏感电阻)
按阻值特性
碳膜电阻、金属膜电阻、线绕电阻，无感电阻，薄膜电阻等
按制造材料
插件电阻、贴片电阻
按安装方式
负载电阻，采样电阻，分流电阻，保护电阻等
按功能分
可调电阻 固定电阻 光敏电阻 压敏电阻 线绕电阻
电阻的主要参数
02
单击此处添加小标题
02
按结构分 ：NPN 、 PNP
03
按功能分：开关管、功率管、达林顿管、光敏管等
04
按功率分 ：小功率管、中功率管、大功率管
05
按工作频率分 ：低频管、高频管、超频管
06
按结构工艺分 ：合金管、平面管
07
按安装方式：插件三极管、贴片三极管
插件三极管 贴片三极管 大功率三极管 光敏三极管
分布电容 、额定电流
分布电容是指线圈的匝与匝之间、线圈与磁心之间存在的电容。电感器的分布电容越小，其稳定性越好。 额定电流是指电感器有正常工作时反允许通过的最大电流值。若工作电流超过额定电流，则电感器就会因发热而使性能参数发生改变，甚至还会因过流而烧毁。
二极管的定义
常用元器件测量实验报告
1. 熟悉常用电子元器件的识别方法和性能特点；2. 掌握使用万用表测量电阻、电容、二极管和晶体管等元器件的基本方法；3. 培养实际操作能力，提高实验技能。
二、实验原理1. 电阻：电阻是电路中阻碍电流流动的元件，其单位为欧姆（Ω）。
万用表测量电阻的原理是通过给电阻施加一个已知电压，测量通过电阻的电流，从而计算出电阻值。
2. 电容：电容是储存电荷的元件，其单位为法拉（F）。
万用表测量电容的原理是通过给电容施加一个已知频率的正弦波电压，测量电容的阻抗，从而计算出电容值。
3. 二极管：二极管是一种具有单向导电性的电子元件。
万用表测量二极管的原理是通过给二极管施加一个正向电压和一个反向电压，测量正向压降和反向电阻，从而判断二极管的性能。
4. 晶体管：晶体管是一种放大信号的电子元件，主要有NPN型和PNP型两种。
万用表测量晶体管的原理是通过测量晶体管三个电极的电阻，判断晶体管的类型和性能。
三、实验仪器与材料1. 实验仪器：数字万用表、色环电阻、电容、二极管、晶体管、导线、连接器等；2. 实验材料：电阻、电容、二极管、晶体管等元器件。
四、实验步骤1. 电阻测量（1）将万用表选择挡位调至电阻测量挡；（2）将电阻引脚插入万用表的两个测试孔中；（3）观察万用表显示的电阻值。
2. 电容测量（1）将万用表选择挡位调至电容测量挡；（2）将电容引脚插入万用表的两个测试孔中；（3）观察万用表显示的电容值。
3. 二极管测量（1）将万用表选择挡位调至二极管测量挡；（2）将二极管引脚插入万用表的两个测试孔中；（3）观察万用表显示的正向压降和反向电阻。
4. 晶体管测量（1）将万用表选择挡位调至晶体管测量挡；（2）将晶体管引脚插入万用表的两个测试孔中；（3）观察万用表显示的晶体管类型和性能。
五、实验结果与分析1. 电阻测量结果：实验中测得的电阻值与元器件标识值基本一致，说明电阻测量方法正确。
2. 电容测量结果：实验中测得的电容值与元器件标识值基本一致，说明电容测量方法正确。
实验二 常用电子元器件的识别与检查
实验二 常用电子元器件的识别与检查一、实验目的1、认识电子电路中常用的电阻器、电位器、电容器、电感器以及晶体二极管、晶体三极管等电子元、器件的类型和主要规格。
2、掌握用万用表初步粗略检查上述元、器件质量的方法。
3、掌握用万用表初步检查常用晶体二极管、三极管的质量的方法。
二、实验电路及设备1、电子元器件实验板；2、万用表。
三、实验内容与方法1、电阻器的识别与检查（1）观察并识别元器件板上(图2.1)各种电阻器、电位器所属的类型、功率、标称值、标识方式及符号；（2）用万用表适当量程的电阻档（注意调好零）测试表2.1中所列的电阻器与电位器的电阻值，并检查一下各电位器中间抽头对二端电阻的变化情况，将测量结果填入表2.1。
2、电容器的识别与检查（1）观察并识别元器件板上(图2.1)各种电容器所属的类型、标称值、标记方式及符号； （2）用万用表适当量程的电阻档检查表2.2中所列的电容器的充电情况及漏电电阻，并在表2.2中记录测量数值。
3、晶体二极管、三极管的识别与检查 （1）观察及识别元器件板上(图2.1)各类二极管、三极管的类型、规格、标记方式及符图2.1号；（2）用万用表适当量程的电阻档检验表2.3中所列二极管的正、反向电阻值，记录测量结果，判断它们的电极方向，是锗管还是硅管，是好的还是坏的。
（3）用万用表适当量程的电阻档检测三极管各电极间的正、反向电阻，识别各管的电极位置，是锗管还是硅管，是PNP型还是NPN型管，并检测它们是否有放大能力，判断它们是好的还是坏的，并在表2.4中记录测量数值。
4、电感线圈的识别与检查（1）观察并识别元器件板上(图2.1)电感线圈所属的类型和标记方式；（2）用万用表适当量程的电阻档检查图2.1上的电感线圈的阻值，检查其是否开路、短路,并在表2.5中记录测量数值。
表2.1 电阻元件名称 标记方式 标称值 实测数值 符号 好坏 旋转电位器直滑电位器炭膜电阻金属膜电阻大功率电阻表2.2 电容元件名称 标记方式 标称值 绝缘电阻值 符号 好坏 瓷介电容涤纶电容钽电解电容最小 最大电解电容表2.3 二极管名称 正向电阻值 反向电阻 电阻档位 备注整流二极管 发光二极管表2.4 三极管名称be极间电阻（×1KΩ档） bc极间电阻 （×1KΩ档） ec极间电阻 （×10KΩ档） 是否有放大能力正向反向正向反向C极接 黑表笔C极接 红表笔表2.5 电感线圈名称 阻值 符号 好坏四、思考题1.用万用表测量电阻时，应注意什么问题才能使测量较为准确？2.用同一标称值的电阻器为何有不同功率大小的电阻器？根据什么条件选择电阻器的功率？3.用万用表测量不同电容量的电容时，为何要用不同量程的电阻档？选择量程的原则是什么？为什么？4.电感线圈的阻抗与频率有何关系？用万用表电阻档测量出来的电阻值是什么阻值？5.晶体管极间电阻为何用不同的万用表或同一表不同的电阻档测量时，测出的极间电阻值不同？6.用万用表如何判断晶体三极管是否有放大能力。
实训二电子元器件的检测
实训二：电子元器件的检测一、实训目的①能认识常用的电阻器、电容器、电感器、半导体二极管和晶体三极管。
②掌握电阻器、电容器、电感器、半导体二极管和晶体三极管的识别与检测方法。
③了解电阻器、电容器、电感器、半导体二极管和晶体三极管的性能和用途。
④掌握万用表的使用方法。
二、实训设备及器材①试验箱1台、不同类型、功能的电阻器、电容器、电感器、半导体二极管和晶体三极管若干。
②指针式或数字式万用表各1台。
③电池或稳压电源。
三、实训原理用指针万用表可以对晶体二极管、三极管、电阻、电容等进行粗测。
万用表电阻档等效电路如图2-1所示，其中的R0为等效电阻，EO为表内电池，当万用表处于R×1、R×100、R×1K 档时，一般，E0＝1.5V，而处于R×10K档时，EO＝15V。
测试电阻时要记住，红表笔接在表内电池负端（表笔插孔标“+”号），而黑表笔接在正端（表笔插孔标以“－”号）。
图2-1 指针万用表电阻档等值电路这里,我们以模拟与数字电路实验课上所使用的胜利VC830L型数字万用表来简单的介绍一下万用表的一些基本应用。
（一）指针表和数字表的选用：1、指针表读取精度较差，但指针摆动的过程比较直观，其摆动速度幅度有时也能比较客观地反映了被测量的大小（比如测电视机数据总线（SDL）在传送数据时的轻微抖动）；数字表读数直观，但数字变化的过程看起来很杂乱，不太容易观看。
2、指针表内一般有两块电池，一块低电压的1.5V，一块是高电压的9V或15V，其黑表笔相对红表笔来说是正端。
数字表则常用一块6V或9V的电池。
在电阻档，指针表的表笔输出电流相对数字表来说要大很多，用R×1Ω档可以使扬声器发出响亮的“哒”声，用R×10kΩ档甚至可以点亮发光二极管（LED）。
3、在电压档，指针表内阻相对数字表来说比较小，测量精度相比较差。
某些高电压微电流的场合甚至无法测准，因为其内阻会对被测电路造成影响（比如在测电视机显像管的加速级电压时测量值会比实际值低很多）。
常用电子元器件的识别与检测
常用电子元器件的识别与检测引言在电子领域，电子元器件是不可或缺的基本组成部分。
电子元器件的质量和性能直接影响着电子设备的稳定性和可靠性。
因此，在电子设计、制造、维护等领域中，正确识别和检测电子元器件至关重要。
本文将介绍一些常用电子元器件的识别与检测方法，希望对大家有所帮助。
常用电子元器件的识别电阻器电阻器是电子电路中最常见的元器件之一。
常见的电阻器有碳膜电阻器、金属膜电阻器和热敏电阻器等。
要识别电阻器的阻值和容差，可以通过以下方法：•观察外壳标识：有些电阻器的外壳标识会注明阻值和容差，如“220Ω±5%”。
•使用万用表：用万用表的电阻档位，将测量端子连接到电阻器的两端，可以测出电阻值。
•使用LCR表：LCR表比万用表更精确，可以测出电阻器的阻值、容差和品质因数等。
电容器电容器也是常用电子元器件之一，广泛应用于电子电路中。
常见的电容器有陶瓷电容、铝电解电容和钽电解电容等。
要识别电容器的容值和电压等级，可以通过以下方法：•观察外壳标识：有些电容器的外壳标识会注明容值和电压等级，如“10μF 25V”。
•使用万用表：用万用表的电容档位，在不施加电压的情况下将测量端子连接到电容器的两端，可以测出电容值。
•使用LCR表：LCR表可以测出电容器的容值、电压等级和损耗等。
二极管二极管是一种半导体元器件，具有单向导电性，被广泛应用于电源、整流、调制、检波、发光等电路中。
常见的二极管有硅二极管和肖特基二极管。
要识别二极管的正负极，可以通过以下方法：•观察外壳标识：有些二极管的外壳会标注正负极，如“箭头标记为正极”等。
•使用万用表：用万用表的二极管档位，将测量端子连接到二极管的两端，借助万用表的指针或数码显示，可以确定正负极。
•使用测试笔：测试笔一端是红色，一端是黑色，将红色测试笔连接到二极管的P（正）极，将黑色测试笔连接到二极管的N（负）极，如果二极管是正常的，测试笔的指示灯会亮。
常用电子元器件的检测电阻器测量在使用电阻器的过程中，可能会出现阻值发生变化或损坏的情况。
元件的识别实验报告(3篇)
第1篇一、实验目的1. 掌握电子元件的基本知识和特性；2. 学会识别常用电子元件，包括电阻、电容、电感、二极管、三极管等；3. 熟悉使用万用表等仪器进行元件检测和测量；4. 提高电子电路分析和维修能力。
二、实验原理电子元件是构成电子电路的基本单元，具有不同的电气特性。
本实验主要介绍常用电子元件的识别方法和检测技巧。
1. 电阻：电阻是电子电路中的一种基本元件，具有限制电流通过的功能。
电阻的阻值通常用欧姆（Ω）表示，其标识方法有色标法、直标法等。
2. 电容：电容是一种能够储存电荷的元件，具有通交流、阻直流的特性。
电容的容量单位有法拉（F）、微法拉（μF）等。
3. 电感：电感是一种能够储存磁能的元件，具有通直流、阻交流的特性。
电感的单位有亨利（H）、毫亨利（mH）等。
4. 二极管：二极管是一种具有单向导电性的元件，具有整流、限幅、保护等功能。
5. 三极管：三极管是一种具有放大、开关等功能的元件，是电子电路中的核心元件。
三、实验器材1. 数字万用表2. 电阻、电容、电感、二极管、三极管等元件3. 电路板、导线、电源等四、实验步骤1. 识别电阻：观察电阻的外观，识别其颜色标识。
根据色标法，将颜色对应的数值相乘，即可得到电阻的阻值。
2. 识别电容：观察电容的外观，识别其容量标识。
根据容量标识，确定电容的容量和耐压值。
3. 识别电感：观察电感的外观，识别其电感值和单位。
根据电感值和单位，确定电感的电感量。
4. 识别二极管：观察二极管的外观，识别其正负极。
使用万用表测量二极管的正向压降，判断其性能。
5. 识别三极管：观察三极管的外观，识别其三个电极。
使用万用表测量三极管的放大倍数，判断其类型。
6. 元件检测：使用万用表测量电阻、电容、电感的实际值，与标识值进行对比，判断其性能。
五、实验结果与分析1. 电阻：通过色标法识别电阻，测量其阻值，与标识值进行对比，结果基本一致。
2. 电容：通过容量标识识别电容，测量其容量和耐压值，与标识值进行对比，结果基本一致。
常用元器件的识别与测量实验报告
常用元器件的识别与测量实验报告姓名班级试验名称试验日期一实验摘要根据所掌握的元器件基本知识（色标法, 文字符号直标法）, 识别不同元器件的种类、规格及用途。
具体表现为运用实验室所提供的万用表测量电阻、电容；认识多种二极管, 判断它们的极性, 测量它们的正向压降。
实验目的1.回顾常用仪器的用途和使用方法；2.掌握根据外型、标识识别元器件的方法（色标法, 文字符号直标法）；3.掌握用万用表测试电阻, 电容的好坏的方法；4.掌握用万用表测试二极管极性和性能好坏的方法。
二实验环境（仪器用品等）实验地点:实验时间:实验仪器与元器件:三试验原理1.测量电阻值阻值的标识法: 色标法○2万用表电阻档用法A. 机械调零B.接着应先根据色标估值, 然后将万用表调到合适的范围档位, 使读数更为精确。
C.欧姆调零注意测量时不要将电阻放在桌上再用表笔接触, 而应用手拿稳后测量；2.测量电位器的最大与最小阻值电位器的最大和最小阻值可由电位器的旋转杆调节, 测量时由表笔接触并调节阻值, 即可得出结果。
○2万用表的使用方法与测量电阻时的方法相同。
3.测量电容4.一般用R×1K档, 将表笔分别接上电容的两极。
这时万用表指针将摆动,然后慢慢恢复到零位或零位附近。
5.测量二极管的正、反向电阻○1测量电阻的操作与测量电阻时无异。
在测得一次之后应将二极管的引脚调换顺序, 继续测量, 以获得反向电阻。
四实验步骤1.测量电阻阻值先根据色标法读数, 得出阻值；○2根据得出的阻值确定万用表的量程；○3万用表调零；测量电阻值, 读出显示的阻值；重复步骤, 获得平均值；○6记录数据。
2.测量电位器最大和最小阻值○1根据电位器上的标识确定万用表量程○2万用表调零；○3将电位器的调节杆旋至最大；用万用表测量最大电阻, 记下读数。
之后旋转调节杆, 期间不放开表笔, 观察电阻的连续变化；旋至最低电阻时, 记下读数；○6重复○3至○5步骤。
3.测量电容4.测量二极管的反向电阻选择合适的万用表量程, 一般为Rx100或Rx1K；选择二极管, 观察管脚的长度, 确定正负极；根据确定的正负极测量正向电阻和反向电阻, 并记录阻值。
常用电子元器件的识别与检测新
一、前言电子元器件是电子产品的基础，也是制造电子产品的重要组成部分。
在一台电子产品中，元器件的占比可以达到很大。
因此，了解电子元器件的识别与检测方法，对维护电子产品和处理电子故障非常重要。
本文将介绍常用电子元器件的识别与检测的方法与技巧。
二、电阻1.识别方法电阻通常有电阻值、电阻功率、电阻许用误差等参数。
它的识别方法有以下几种：•通过颜色识别•通过标记识别•通过万用表的测量2.检测方法电阻的常见故障有开路或短路，其检测方法如下：•使用万用表测量电阻值或导通情况，判断元器件是否损坏。
三、电容1.识别方法电容也有电容值、电压值等参数。
其识别方法有以下几种：•通过标记或贴纸识别•通过颜色识别•通过测量电容值2.检测方法电容的常见故障有极板短路、介质击穿等，其检测方法如下：•使用万用表测量电容值，判断元器件是否损坏。
四、二极管1.识别方法二极管的标记通常包括：型号、厂商信息、极性等。
其识别方法如下：•通过标记或贴纸识别•通过颜色识别2.检测方法二极管的常见故障有断路、短路等，其检测方法如下：•使用二极管测试笔测量正、反向通路，判断二极管是否损坏。
五、三极管1.识别方法三极管的标记通常包括：型号、厂商信息等。
其识别方法如下：•通过标记或贴纸识别2.检测方法三极管的常见故障有接触不良、漏电流过大等，其检测方法如下：•使用万用表测量正、负极之间的电阻，判断三极管是否损坏。
六、稳压管1.识别方法稳压管的标记通常包括：型号、厂商信息、额定电压等。
其识别方法如下：•通过标记或贴纸识别2.检测方法稳压管的常见故障有短路、输出电压偏离等，其检测方法如下：•使用万用表测量输出电压或电阻值，判断稳压管是否损坏。
七、以上就是常用电子元器件的识别与检测方法。
这些方法对于电子产品的维护和维修非常重要，掌握这些技巧能有效地提高我们的工作效率和修理精度。
常用电子元器件的识别与测量
实验一常用电子元器件的识别和测量一、实验目的1.认识常用的电子元器件2.掌握万用表的使用方法二、实验设备及仪器1.电阻、电容、二极管、三极管：若干2.万用表：一块三、实验内容及实验步骤1.电阻阻值的判定色环标志法：是用不同颜色的色环在电阻器表面表示标称阻值和允许误差。
（1）两位有效数字的色环标志法普通电阻器用四条色环表示标称阻值和允许偏差，其中三条表示阻值，一条表示偏差，如下图1所示：如：色环A－红色；B－黄色如：色环A－蓝色；B－灰色；C－黑色C－棕色；D－金色 D－橙色；E－紫色则该电阻标称值及精度为：则该电阻标称值及精度为：24×101=240Ω精度：±5% 680×103=680KΩ精度：±0.1%图2 三位有效数字的阻值色环标志法图1 两位有效数字的阻值色环标志法（2）三位有效数字的阻值色环标志法精密电阻器用五条色环表示标称阻值和允许偏差，如图2所示：测量给定的电阻，并把结果填入列表1电容的测量，一般应借助于专门的测试仪器。
通常用电桥。
而用万用表仅能粗略地检查一下电解电容是否失效或漏电情况。
测量电路如图3所示图3 电容的测量测量前应先将电解电容的两个引出线短接一下，使其上所充的电荷释放。
然后将万用表置于1K档，并将电解电容的正、负极分别与万用表的黑表笔、红表笔接触。
在正常情况下，可以看到表头指针先是产生较大偏转（向零欧姆处），以后逐渐向起始位（高阻值处）返回。
这反映了电容器的充电过程，指针的偏转反映电容器充电电流的变化情况。
一般说来，表头指针偏转愈大，返回速度愈慢，则说明电容器的容量愈大，若指针返回越接近起始位（高阻值），说明电容器漏电阻很大，指针所指示电阻值，即为该电容器的漏电阻。
在测漏电阻的整个过程中，指针始终停在∞位置，表明电容器内部开路；若指针始终停在0位置，表明电容器内部短路将读取值与测量值填入下表2。
3一个二极管的正、反向电阻值差别越大，其性能就越好；如果双向电阻值相差较小，说明二极管质量差，不能使用；如果双向电阻值都为无穷大，则说明该二极管已经断路；如双向电阻值均为零，说明二极管已被击穿。
实验二常用电子元器件的识别与检测
《电子工艺实习基础》实验报告实验二、常用电子元器件的识别与检测学号：姓名：金聪班级：1.实验目的a．熟悉常用电子元器件基础知识b．掌握使用万用表辨别常用元器件的方法。
2.实验内容（1）常用电子元器件的介绍（2）色环法识别电阻各色环表示意义如下：第一条色环：阻值的第一位数字；第二条色环：阻值的第二位数字；第三条色环：阻值的第三位数字；第四条色环：10的幂数；第五条色环：误差表示。
例如：电阻色环“绿蓝黑黑棕”——第一位：5；第二位：6；第三位：0；10的幂为0；误差为1%，即阻值为：560*100欧=560欧=560Ω判别第一条色环的方法：四色环电阻为普通型电阻，从标称阻值系列表可知，其只有三种误差系列，允许偏差为±5%、±10%、±20%，所对应的色环为：金色、银色、无色。
而金色、银色、无色这三种颜色没有有效数字，所以，金色、银色、无色作为四色环电阻器的偏差色环，即为最后一条色环（金色，银色也可作为乘数）（3）电容器的识读A.直标法：1-100 pF的瓷片电容、电解电容B.数码表示法：第1、2位为有效数值，第三位为倍率例：103=10 乘10的3次方pF,即=C.字母表示法：主要是针对涤纶电容例：4n7==4700p， 22n=D.小数点表示法：自然数以下的单位为uF例：标，等效值为d．二极管极性的判别指针式万用表拨在R×1O0或R×1K电阻档上，数字万用表直接用二极管档。
如下图所示：二极管性能测量二极管性能测量二极管性能鉴别的最简单方法是用万用表测其正、反向电阻值,阻值相差越大,说明它的单向导电性能越好。
因此,通过测量其正、反向电阻值,可方便地判断管子的导电性能。
（4）三极管ＰＮＰ型，ＮＰＮ型和基极的判别A.将指针式万用表拨在R×1O0或R×1K电阻档上．B.红表笔任意接触三极管的任意一个电极，黑表笔依次接触另外两个电极，分别测量它们之间的电阻值．当红表笔接触某一电极时，其余两电极与该电极之间均为几百欧的电阻时则该管为ＰＮＰ型，而且红表笔所接触的电极为Ｂ极；C.若黑表笔为基准，即将两根表笔对调后，重复上述测量的方法，若同时出现低电阻的情况则该管为ＮＰＮ型，黑表笔所接触的是它的Ｂ极。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实验二常用电子元器件
的识别与检测
Document serial number【KK89K-LLS98YT-SS8CB-SSUT-SST108】
《电子工艺实习基础》实验报告实验二、常用电子元器件的识别与检测
学号：姓名：金聪班级：
1.实验目的
a．熟悉常用电子元器件基础知识
b．掌握使用万用表辨别常用元器件的方法。
2.实验内容
（1）常用电子元器件的介绍
（2）色环法识别电阻
各色环表示意义如下：
第一条色环：阻值的第一位数字；
第二条色环：阻值的第二位数字；
第三条色环：阻值的第三位数字；
第四条色环：10的幂数；
第五条色环：误差表示。
例如：电阻色环“绿蓝黑黑棕”——第一位：5；第二位：6；第三位：0；10的幂为0；误差为1%，即阻值为：560*100欧=560欧=560Ω
判别第一条色环的方法：
四色环电阻为普通型电阻，从标称阻值系列表可知，其只有三种误差系列，允许偏差为±5%、±10%、±20%，所对应的色环为：金色、银色、无色。
而金
色、银色、无色这三种颜色没有有效数字，所以，金色、银色、无色作为四色
环电阻器的偏差色环，即为最后一条色环（金色，银色也可作为乘数）（3）电容器的识读
A.直标法：1-100 pF的瓷片电容、电解电容
B.数码表示法：第1、2位为有效数值，第三位为倍率
例：103=10 乘10的3次方pF,即=
C.字母表示法：主要是针对涤纶电容
例：4n7==4700p， 22n=
D.小数点表示法：自然数以下的单位为uF
例：标，等效值为
d．二极管极性的判别
指针式万用表拨在R×1O0或R×1K电阻档上，数字万用表直接用二极管档。
如下图所示：
二极管性能测量
二极管性能测量二极管性能鉴别的最简单方法是用万用表测其正、反向电阻值,阻值相
差越大,说明它的单向导电性能越好。
因此,通过测量其正、反向电阻值,可方便地判断管子的导电性能。
（4）三极管ＰＮＰ型，ＮＰＮ型和基极的判别
A.将指针式万用表拨在R×1O0或R×1K电阻档上．
B.红表笔任意接触三极管的任意一个电极，黑表笔依次接触另外两个电极，分别测量它们之间的电阻值．当红表笔接触某一电极时，其余两电极与该电极之间均为几百欧的电阻时则该管为ＰＮＰ型，而且红表笔所接触的电极为Ｂ极；
C.若黑表笔为基准，即将两根表笔对调后，重复上述测量的方法，若同时出现低电阻的情况则该管为ＮＰＮ型，黑表笔所接触的是它的Ｂ极。
在判别出管型和基极Ｂ的基础上，任意假定一个电极为Ｅ极，另一个电极为Ｃ．将万用表拨在R×1K电阻档上．对于ＰＮＰ型管，令红表笔接其Ｃ极，黑表笔接Ｅ极，再用手同时捏一下管子的Ｂ，Ｃ极，注意不要让电极直接相碰．在用手捏管子Ｂ，Ｃ极的同时，注意观察一下万用表指针向右摆动的幅度；
然后使假设的Ｅ，Ｃ极对调，重复上述的测试步骤．比较两次测量中表笔向右摆动的幅度，若第一次测量时摆幅大，则说明Ｅ，Ｃ极的假定符合实际情况；若第二次测量时摆幅大，则说明Ｅ，Ｃ极的假定符合实际情况
对于ＮＰＮ型管子则刚好相反.
3. 实验体会
因为我是中职班的，所以在这些方面比较了解。
通过本节课的学习，让我再一次的了解和巩固了有关电子元器件的知识，同时还把一些忘记了的知识温习了一遍，例如：如何去读和识别电阻，以及对二极管极性的判别和三极管的c,e脚的判别。
