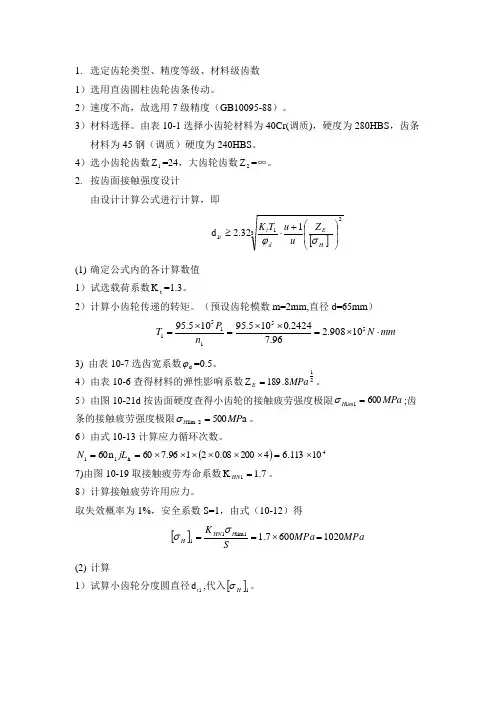

1. 选定齿轮类型、精度等级、材料级齿数1）选用直齿圆柱齿轮齿条传动。
2）速度不高，故选用7级精度（GB10095-88）。
3）材料选择。
由表10-1选择小齿轮材料为40Cr(调质)，硬度为280HBS ，齿条材料为45钢（调质）硬度为240HBS 。
4）选小齿轮齿数1Z =24，大齿轮齿数2Z =∞。
2. 按齿面接触强度设计 由设计计算公式进行计算，即[]3211132.2d ⎪⎪⎭⎫⎝⎛+⋅≥H E d t t Z u u T K σϕ (1) 确定公式内的各计算数值 1）试选载荷系数t K =1.3。
2）计算小齿轮传递的转矩。
（预设齿轮模数m=2mm,直径d=65mm ）mm N n P T ⋅⨯=⨯⨯=⨯=55115110908.296.72424.0105.95105.953) 由表10-7选齿宽系数d ϕ=0.5。
4）由表10-6查得材料的弹性影响系数218.189MPa E =Z 。
5）由图10-21d 按齿面硬度查得小齿轮的接触疲劳强度极限MPa im H 6001l =σ;齿条的接触疲劳强度极限a 5002 lim MP H =σ。
6）由式10-13计算应力循环次数。
()4h 1110113.6420008.02196.760n 60⨯=⨯⨯⨯⨯⨯⨯==jL N7)由图10-19取接触疲劳寿命系数7.11=K HN 。
8）计算接触疲劳许用应力。
取失效概率为1%，安全系数S=1，由式（10-12）得 []M P a M P a SK H HN H 10206007.11lim 11=⨯==σσ (2) 计算1）试算小齿轮分度圆直径1d t ,代入[]1H σ。
[]mm 89.6810208.18915.010908.23.132.2132.2d 3253211=⎪⎭⎫ ⎝⎛∞+∞⋅⨯⨯=⎪⎪⎭⎫ ⎝⎛+⋅≥H E d t t Z u u T K σϕ2）计算圆周速度v 。
齿轮齿条的传动计算
齿轮齿条的传动计算 齿轮与齿条传动特点
齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。
齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为
v=
(/)60
dn
mm s π
式中 d ——齿轮分度圆直径，mm ； n ——齿轮转速，min r 。
其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。
齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。
只是在非标准安装时，齿条的节线与分度线不再重合。
齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。
齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及1B 之间的长度。
齿轮齿条传动的几何尺寸计算
齿轮与齿条传动的尺寸计算见表表齿轮齿条传动的几何尺寸计算
齿条的主要特点：
（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。
（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。
（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
齿轮齿条传动设计计算
齿轮齿条传动设计计算说明：本程序适用于轴交角为 0 度的变位和非变位直齿、斜齿渐开线圆柱齿轮与齿条传动的设计计算。
公差数值是按照法向模数 1 至 10 毫米，齿条长度 1600 毫米以下，精度等级 3、4、5、6、7、8 级设定的。
可进行几何参数计算和传动质量指标的验算。
引用标准：GB 10096--88 齿条精度， GB 10095--88 渐开线圆柱齿轮精度主要参考书目：《齿轮手册》上、下册，《机床设计手册》 2 上册程序设计：邓时俊 2002.06注意：本程序有“单变量求解”，应从工具--选项--重新计算中设置反复操作，最多迭代次数10000，最大误差0.00001。

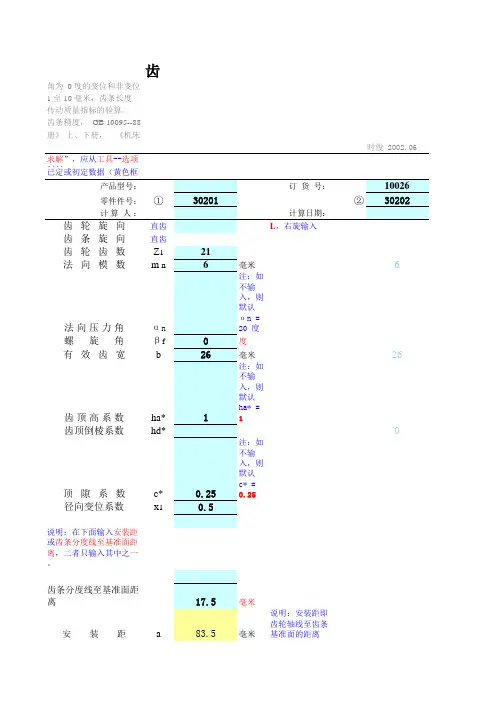

直齿齿轮齿数Z1法向模数m n6法向压力角αnαn = 20 度螺旋角βf有效齿宽b26齿顶高系数ha*1齿顶倒棱系数hd*0顶隙系数c*0.25径向变位系数x1说明：在下面输入安装距或齿条分度线至基准面距离，二者只输入其中之一。
C=+fpt，D=0，E=-50f pt （单位：输入方式 2：齿轮齿厚上偏差E ss1跨棒距测量棒（球）直径：注：如不输入圆棒（球）直径实际值，则默认其参考值。
顶宽 >2.4以下是输出数据，请打印：*************************************************************************** 齿轮齿条传动设计计算 编号：产品型号：订货号：10026零件件号：3020130202计算人 ：计算日期：注：“度.分秒”标注示例 — 56.0638 表示56度6分38秒；35.596 表示35度59分60秒（即36度）。
项目齿轮齿条几何参数：齿数Z21法向模数m n6毫米法向压力角αn20度.分秒螺旋角βf0度.分秒有效齿宽b26毫米齿顶高系数ha*1齿顶倒棱系数hd*0顶隙系数c*0.25全齿高系数x t* 2.25安装距a83.5毫米（齿轮轴线至齿条基准面）径向变位系数x0.5法向变位系数x n0.5分度圆直径d126毫米齿条分度线至基准面距离17.5基圆直径 d b118.401毫米齿条节线至基准面距离20.5顶圆直径 d a144毫米齿条齿顶至基准面距离23.5根圆直径 d f117毫米齿条齿根至基准面距离10齿顶高h a9毫米6齿根高h f 4.5毫米7.5全齿高h t13.5毫米13.5弧齿厚S t11.609毫米7.241测量尺寸：公法线长度W k65.812毫米卡跨齿数k4W k 是否可以测量可以测量固定弦齿厚Sc n10.251毫米固定弦齿高Hc n7.135毫米法向弦齿厚S n11.592毫米9.425法向弦齿高H n9.267毫米6圆棒（球）直径dp毫米8圆棒（球）跨距M毫米圆棒或球至基准面距离20.248测量圆直径 d M毫米齿条测点至基准面距离14.88渐开线展开长度：渐开线起始展开长Lf30.319毫米渐开线终止展开长La40.979毫米起始点(齿根)θf29.2036度.分秒终止点(齿顶)θa39.3938度.分秒中凸点范围θmin32.4657度.分秒θmax36.1317度.分秒传动质量指标算：重合度ε总 2.087根切不根切齿顶变尖齿顶未变尖齿顶未变尖公差值：（按 GB10095—88 渐开线圆柱齿轮 精度，GB10096—88 齿条精度）精度等级Ⅰ:8Ⅱ:7Ⅲ:7齿厚极限偏差代码上偏差下偏差齿厚上偏差Ess-0.1毫米-0.15齿厚下偏差Esi-0.2毫米-0.25齿厚公差Ts0.1毫米0.1最小法向侧隙jn min0.25毫米最大法向侧隙jn max0.45毫米公法线平均长度上下偏差及公差：GB 10095—88Ews-0.111毫米Ewi-0.17毫米Ew0.059毫米圆棒（球）跨距上下偏差及公差：GB 10095—88Ems-0.22毫米-0.206Emi-0.336毫米-0.343Em0.116毫米0切向综合公差F'i0.106毫米0.184一齿切向综合公差f'i0.022毫米0.063齿距累积公差F P0.09毫米0.15齿距极限偏差±f pt0.02毫米0.028基节极限偏差±f pb0.018毫米齿形 公差 f f0.016毫米0.034齿向 公差Fβ0.011毫米齿面接触斑点按高度45%按长度60%X方向轴线平行度公差 f x0.011毫米Y方向轴线平行度公差 f y0.0055毫米安装距极限偏差±f a0.027毫米齿坯公差：孔径尺寸公差IT7GB 1800—79孔径形状公差IT6GB 1800—79顶圆尺寸公差（用作基准）IT8GB 1800—79（不用作基准）IT11， 但不大于0.6毫米图样标注: 齿轮18-7-7-0.1GB 10096—88-0.2齿轮28-7-7-0.15GB 10096—88-0.25注：齿厚上、下偏差两边加括号打印终止*******************************************************************************************编号：的设计计算。
齿轮齿条设计计算公式
齿轮齿条设计计算公式齿轮和齿条是机械传动中常见的元件，用于传递动力和转速。
齿轮齿条的设计计算是设计师在进行齿轮齿条设计时所必须掌握的知识。
本文将介绍齿轮齿条设计计算的一些基本公式和原理。
一、齿轮设计计算公式1. 齿数计算公式齿数是齿轮设计中最基本的参数之一，可以通过以下公式计算：N = (π * D) / m其中，N为齿数，D为齿轮直径，m为模数。
2. 齿轮间距计算公式齿轮间距是指两个相邻齿轮之间的中心距离，可以通过以下公式计算：P = (N1 + N2) / 2 * m其中，P为齿轮间距，N1和N2分别为两个相邻齿轮的齿数，m为模数。
3. 齿轮传动比计算公式齿轮传动比是指两个相邻齿轮的转速之比，可以通过以下公式计算：i = N2 / N1其中，i为传动比，N1和N2分别为两个相邻齿轮的齿数。
4. 齿轮模数计算公式齿轮模数是指齿轮齿数和齿轮直径之间的比值，可以通过以下公式计算：m = D / N其中，m为模数，D为齿轮直径，N为齿数。
二、齿条设计计算公式1. 齿条模数计算公式齿条模数是指齿条齿数和齿条长度之间的比值，可以通过以下公式计算：m = L / N其中，m为模数，L为齿条长度，N为齿数。
2. 齿条传动比计算公式齿条传动比是指齿条的移动距离与齿轮转动角度之间的比值，可以通过以下公式计算：i = L / (π * D)其中，i为传动比，L为齿条的移动距离，D为齿轮的直径。
3. 齿条齿数计算公式齿条齿数是指齿条上的齿数，可以通过以下公式计算：N = L / m其中，N为齿数，L为齿条长度，m为模数。
三、齿轮齿条设计计算实例假设有一对齿轮，其中一个齿轮的齿数为20，直径为40mm，另一个齿轮的齿数为40，直径为80mm，模数为2mm。
我们可以通过上述公式进行计算。
根据齿数计算公式，可得第一个齿轮的齿数为20，第二个齿轮的齿数为40。
根据齿轮间距计算公式，可得齿轮间距为(20+40)/2*2=60mm。
(完整版)齿轮齿条传动设计计算.docx
1. 选定齿轮类型、精度等级、材料级齿数1）选用直齿圆柱齿轮齿条传动。
2）速度不高，故选用 7 级精度（ GB10095-88）。
3）材料选择。
由表10-1 选择小齿轮材料为 40Cr(调质 )，硬度为 280HBS ，齿条材料为 45 钢（调质）硬度为 240HBS 。
4）选小齿轮齿数 Z 1 =24，大齿轮齿数 Z 2 = ∞。
2. 按齿面接触强度设计由设计计算公式进行计算，即3K t T 1 u + 1 Z Ed 1t ≥ 2.32√ ?( )2φdu[ σ ]H(1) 确定公式内的各计算数值1）试选载荷系数 K t =1.3。
2）计算小齿轮传递的转矩。
（预设齿轮模数 m=8mm,直径 d=160mm ）T 1 = 95.5 ×105 P 1=95.5 ×105 ×0.2424n 17.96= 2.908 ×105 N ?mm3) 由表 10-7 选齿宽系数 φ =0.5。
d14）由表 10-6 查得材料的弹性影响系数 Z E = 189.8MPa 2 。
5）由图 10-21d 按齿面硬度查得小齿轮的接触疲劳强度极限σ= 600MPa;齿Hlim1 条的接触疲劳强度极限 σ= 550MPa 。
Hlim26）由式 10-13 计算应力循环次数。
N 1 = 60n 1 jL h= 60 × ( 2× 0.08× 200 × ) = × 4 7.96 ×1 × 4 6.113 107)由图 10-19 取接触疲劳寿命系数 K HN1 = 1.7。
8）计算接触疲劳许用应力。
取失效概率为 1%，安全系数 S=1，由式（ 10-12）得[ σH ] 1 =K HN1 σHlim1×600MPa = 1020MPa= 1.7S(2) 计算1）试算小齿轮分度圆直径 d ,代入 [σ ] 。
齿轮齿条的传动计算
齿轮齿条的传动计算齿轮齿条传动是一种常见的传动方式，广泛应用于机械设备中。
它具有传动效率高、传动精度高、传动比稳定等特点，适用于输送大扭矩和远距离运动的场合。
下面，我将详细介绍齿轮齿条传动的计算方法。
齿轮齿条传动的计算步骤大致可以分为以下几个方面：齿轮参数的选择、齿轮齿条的传动比计算、齿轮齿条传动的力学计算。
第一步，齿轮参数的选择。
在进行齿轮齿条传动计算之前，需要确定齿轮和齿条的参数。
齿轮一般由模数、齿数、齿轮轴的直径等参数组成，而齿条则由模数、齿数和长度等参数组成。
根据实际应用情况，可以根据传动的扭矩和速度要求选择合适的齿轮和齿条参数。
第二步，齿轮齿条的传动比计算。
传动比是指齿轮齿条传动时输入轴的转速与输出轴的转速之比。
传动比的计算公式如下：传动比=齿轮的齿数/齿条的齿数根据传动比的计算公式可以得到齿轮齿条传动的传动比。
第三步，齿轮齿条传动的力学计算。
齿轮齿条传动的力学计算主要包括齿轮的扭矩、齿轮的受力分析等。
首先，根据输入轴的扭矩和传动比可以计算出输出轴的扭矩。
其次，根据齿轮的齿数、模数和齿轮材料的弹性模量可以计算出齿轮的受力情况，包括齿面接触应力、齿面接触疲劳寿命等。
齿轮齿条传动的计算需要注意以下几点：1.在选择齿轮和齿条的参数时，需要根据传动的实际应用情况来确定。
例如，如果传动的扭矩较大，则需要选择齿数较多的齿轮和较宽的齿条，以提高传动的承载能力。
2.在计算齿轮齿条的传动比时，需要确保齿轮和齿条的齿数之间存在整数关系，以保证传动的稳定性。
3.在进行齿轮齿条传动的力学计算时，需要考虑材料的强度和齿轮的受力情况，以确保传动的可靠性。
综上所述，齿轮齿条传动的计算是一项复杂的工作，需要考虑多个因素。
只有正确选择齿轮和齿条的参数，并进行合理的力学计算，才能确保齿轮齿条传动的正常工作。
通过对齿轮齿条传动的计算和分析，可以提高传动效率和传动精度，实现机械设备的稳定运行。
齿轮齿条计算公式
齿轮齿条计算公式
齿轮齿条计算公式是用于计算齿轮和齿条的一组公式。
齿轮齿条计算公式是由英国的科学家格林沃尔德（Greenwood）所提出的，早在1850年前后便有了初步的研究与探讨。
根据格林沃尔德（Greenwood）提出的齿轮齿条计算公式：
1、齿轮齿形参数：。
齿宽 b =（m/z）cosα 。
齿厚 h=（m/z）sinα 。
2、齿轮齿根半径：
齿根半径r=(mη/πz)cosα。
3、压力角：
压力角α=tan-1(βm/n)。
4、发动机中切面积：
S=mπz/n；
5、齿轮应力：
F=Fc/2；
6、轴形弹性模量：
G=E/2；
7、轴和齿圈弹性模量：
Gk=Ek/(1-Ek^2/G^2)；
8、转动惯量：
Jk=mπ^2/2；
9、齿圈直径：
Dk=d+(z/ln2)；
10、发动机中齿圈弹性模量：
Ek=E/2；
根据上述齿轮齿条计算公式，可以计算出齿轮和齿条的相关参数，从而为设计者提供更为准确的设计参数。
齿轮齿条的传动计算(精选.)
齿轮齿条的传动计算 齿轮与齿条传动特点齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。
齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为v=(/)60dn mm s π式中 d ——齿轮分度圆直径，mm ； n ——齿轮转速，min r 。
其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。
齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。
只是在非标准安装时，齿条的节线与分度线不再重合。
齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。
齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及1B 之间的长度。
齿轮齿条传动的几何尺寸计算 齿轮与齿条传动的尺寸计算见表 项目名称 计算公式及代号转90︒齿轮齿条数值转180︒齿轮齿条数值 齿轮齿数 1z 48 32 模数m2mm2mm齿条的主要特点：（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。
（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。
（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。
齿轮的模数为1,齿数为11则，分度圆直径 d=m*z=11mm 周长：34.54mm 齿条的速度：20*34.54*0.001/60=0.69m/s扭矩45kgf.cm转换单位为 45*9.8*0.01=4.41Nm齿条推力4.41/（11*0.001）=400.9N齿条受到的力=T/r（齿轮半径）不知道是否对?最新文件仅供参考已改成word文本。
齿轮齿条设计计算
齿轮齿条设计计算齿轮齿条传动设计计算本程序适用于轴交角为 0 度的变位和非变位直齿、斜齿渐开线圆柱齿轮与齿条传动的设计计算。
公差数值是按照法向模数 1 至 10 毫米，齿条长度 1600 毫米以下，精度等级 3、4、5、6、7、8 级设定的。
可进行几何参数计算和传动质量指标的验算。
引用标准：GB 10096--88 齿条精度， GB 10095--88 渐开线圆柱齿轮精度主要参考书目：《齿轮手册》上、下册，《机床设计手册》2 上册程序设计：邓时俊 2002.06注意：本程序有“单变量求解”，应从工具--选项--重新计算中设置反复操作，最多迭代次数10000，最大误差0.00001。
直齿齿轮齿数Z1法向模数m n2法向压力角αnαn = 20 度螺旋角βf有效齿宽b20齿顶高系数ha*1齿顶倒棱系数hd*0顶隙系数c*0.25径向变位系数x1说明：在下面输入安装距或齿条分度线至基准面距离，二者只输入其中之一。
C=+fpt，D=0，E=-50f pt （单位：输入方式 2：齿轮齿厚上偏差E ss1跨棒距测量棒（球）直径：注：如不输入圆棒（球）直径实际值，则默认其参考值。
顶宽 >0.8以下是输出数据，请打印：******************************************************************* ******** 齿轮齿条传动设计计算编号：产品型号：订货号：10026 零件件号：3020130202计算人：计算日期：注：“度.分秒”标注示例—56.0638 表示56度6分38秒；35.596 表示35度59分60秒（即36度）。
项目齿轮齿条几何参数：齿数Z20法向模数m n2毫米法向压力角αn20度.分秒螺旋角βf0度.分秒有效齿宽b20毫米齿顶高系数ha*1齿顶倒棱系数hd*0顶隙系数c*0.25全齿高系数x t* 2.25安装距a37.5毫米（齿轮轴线至齿条基准面）径向变位系数x0 法向变位系数x n0分度圆直径d40毫米齿条分度线至基准面距离17.5基圆直径 d b37.588毫米齿条节线至基准面距离17.5顶圆直径 d a44毫米齿条齿顶至基准面距离19.5根圆直径 d f35毫米齿条齿根至基准面距离15齿顶高h a2毫米2齿根高h f 2.5毫米 2.5全齿高h t 4.5毫米 4.5弧齿厚S t 3.142毫米 3.142测量尺寸：公法线长度W k15.321毫米卡跨齿数k3W k 是否可以测量可以测量固定弦齿厚Sc n 2.774毫米固定弦齿高Hc n 1.495毫米法向弦齿厚S n 3.138毫米 3.142法向弦齿高H n 2.062毫米2圆棒（球）直径dp毫米8圆棒（球）跨距M毫米圆棒或球至基准面距离28.879测量圆直径 d M毫米齿条测点至基准面距离23.51渐开线展开长度：渐开线起始展开长Lf 6.84毫米渐开线终止展开长La11.436毫米起始点(齿根)θf20.511度.分秒终止点(齿顶)θa34.5156度.分秒中凸点范围θmin25.3125度.分秒θmax30.114度.分秒传动质量指标算：重合度ε总 1.769根切不根切齿顶变尖齿顶未变尖齿顶未变尖公差值：（按 GB10095—88 渐开线圆柱齿轮精度，GB10096—88 齿条精度）精度等级Ⅰ:8Ⅱ:7Ⅲ:7齿厚极限偏差代码上偏差下偏差齿厚上偏差Ess-0.1毫米-0.15齿厚下偏差Esi-0.2毫米-0.25齿厚公差Ts0.1毫米0.1最小法向侧隙jn min0.25毫米最大法向侧隙jn max0.45毫米公法线平均长度上下偏差及公差：GB 10095—88Ews-0.105毫米Ewi-0.177毫米Ew0.072毫米圆棒（球）跨距上下偏差及公差：GB 10095—88Ems-0.208毫米-0.206Emi-0.35毫米-0.343Em0.142毫米0切向综合公差F'i0.061毫米0.215 一齿切向综合公差f'i0.015毫米0.045齿距累积公差F P0.05毫米0.19齿距极限偏差±f pt0.014毫米0.02基节极限偏差±f pb0.013毫米齿形公差 f f0.011毫米0.025齿向公差Fβ0.011毫米齿面接触斑点按高度45%按长度60%X方向轴线平行度公差 f x0.011毫米Y方向轴线平行度公差 f y0.0055毫米安装距极限偏差±f a0.0195毫米齿坯公差：孔径尺寸公差IT7GB 1800—79孔径形状公差IT6GB 1800—79顶圆尺寸公差（用作基准）IT8GB 1800—79 （不用作基准）IT11，但不大于0.2毫米图样标注: 齿轮18-7-7-0.1GB 10096—88-0.2齿轮28-7-7-0.15GB 10096—88注：齿厚上、下偏差两边加括号打印终止******************************************************************* ************************编号：动的设计计算。
齿轮齿条的传动计算01
齿轮齿条的传动计算齿轮与齿条传动特点齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。
齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为v=(/)60dn mm s π 式中 d ——齿轮分度圆直径，mm ；n ——齿轮转速，min r 。
其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。
齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。
只是在非标准安装时，齿条的节线与分度线不再重合。
齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。
齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及1B 之间的长度。
齿轮齿条传动的几何尺寸计算齿轮与齿条传动的尺寸计算见表齿条的主要特点：（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。
（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。
（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。
--------下面红色部分是赠送的工作总结，不需要的朋友可以编辑删除！谢谢行政管理干部个人总结20XX年上半年，在公司的正确领导下，在各科室部门的大力支持下，我按照公司的工作部署和工作要求，严格执行公司的工作方针，围绕中心，突出重点，狠抓落实，注重实效，在自身工作岗位上认真履行职责，做好各项行政管理工作，较好地完成了工作任务，取得了一定的成绩。
现将20XX年上半年个人工作情况总结如下：一、抓好自身建设，全面提高素质我作为一名负责公司行政管理的干部，肩负着公司赋予的重要工作职责，知道自己责任重大，努力按照政治强、业务精、善管理的复合型高素质的要求对待自己，加强政治理论与业务知识学习，把它学深学透，领会在心里，运用到具体实际工作中，以此全面提高自己的政治、业务和管理素质。
齿轮齿条的传动计算
齿轮齿条的传动计算 IMB standardization office【IMB 5AB- IMBK 08- IMB 2C】
齿轮齿条的传动计算
齿轮与齿条传动特点
齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。
齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为 式中 d ——齿轮分度圆直径，mm ； n ——齿轮转速，min r 。
其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。
齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。
只是在非标准安装时，齿条的节线与分度线不再重合。
齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。
齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及1B 之间的长度。
齿轮齿条传动的几何尺寸计算 齿轮与齿条传动的尺寸计算见表 表 齿轮齿条传动的几何尺寸计算
齿条的主要特点：
（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。
（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。
（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。
齿轮齿条的传动计算
齿轮齿条的传动计算 齿轮与齿条传动特点齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。
齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为v=(/)60dn mm s π式中 d ——齿轮分度圆直径，mm ； n ——齿轮转速，min r 。
其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。
齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。
只是在非标准安装时，齿条的节线与分度线不再重合。
齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。
齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及1B 之间的长度。
齿轮齿条传动的几何尺寸计算 齿轮与齿条传动的尺寸计算见表 项目名称 计算公式及代号转90︒齿轮齿条数值转180︒齿轮齿条数值 齿轮齿数 1z 48 32 模数 m2mm2mm螺旋角β0︒0︒齿条的主要特点：（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。
（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。
（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。
齿轮的模数为1,齿数为11则，分度圆直径 d=m*z=11mm 周长：34.54mm齿条的速度：20*34.54*0.001/60=0.69m/s扭矩45kgf.cm转换单位为 45*9.8*0.01=4.41Nm齿条推力4.41/（11*0.001）=400.9N齿条受到的力=T/r（齿轮半径）不知道是否对?。
齿轮齿条传动力计算公式
齿轮齿条传动力计算公式
齿轮齿条传动力计算公式是机械设计中重要的一部分，它用于计算齿轮齿条传动系统的传动力。
在这种传动系统中，齿轮和齿条之间的接触产生摩擦力和动力。
了解和计算传动力对于确保传动系统的正常运行至关重要。
齿轮齿条传动力计算公式基于牛顿第二定律，即力等于质量乘以加速度。
齿轮齿条传动系统中的传动力可以通过以下公式计算：
F = m × a
其中，F表示传动力，m表示质量，a表示加速度。
在齿轮齿条传动系统中，质量m可以通过齿轮和齿条的重量来计算。
齿轮和齿条的重量可以通过密度乘以体积来计算，即：
m = ρ × V
其中，ρ表示密度，V表示体积。
加速度a可以通过齿轮齿条传动系统的运动学参数来计算。
这些参数包括齿轮的转速、齿轮的模数、齿轮和齿条的啮合角等。
通过计算公式，我们可以得到齿轮齿条传动系统的传动力。
这个传动力对于设计和优化传动系统至关重要，它可以帮助我们确定适当的齿轮和齿条尺寸，以及传动系统的工作参数。
通过对齿轮齿条传动力计算公式的研究和应用，我们可以更好地理解和掌握齿轮齿条传动系统的工作原理和性能。
这对于提高传动系统的效率和可靠性非常重要，也有助于减少能源消耗和机械故障。
齿轮齿条传动力计算公式是机械设计中不可或缺的一部分，它可以帮助我们计算传动系统的传动力，优化传动系统的工作参数，提高传动系统的效率和可靠性。
通过深入研究和应用这个公式，我们可以更好地理解和掌握齿轮齿条传动系统的工作原理，并为实际工程设计提供重要的参考依据。
齿轮齿条的传动计算
齿轮齿条的传动计算 齿轮与齿条传动特点
齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。
齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为
v=
(/)60
dn
mm s π
式中 d ——齿轮分度圆直径，mm ； n ——齿轮转速，min r 。
其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。
齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。
只是在非标准安装时，齿条的节线与分度线不再重合。
齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。
齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及1B 之间的长度。
齿轮齿条传动的几何尺寸计算
齿轮与齿条传动的尺寸计算见表表齿轮齿条传动的几何尺寸计算
齿条的主要特点：
（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。
（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。
（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。
Welcome To Download !!!
欢迎您的下载，资料仅供参考！。
齿轮齿条的传动计算
齿轮齿条的传动计算
齿轮与齿条传动特点
齿轮作回转运动，齿条作直线运动，齿条可以看作一个齿数无穷多的齿轮的一部分，这时齿轮的各圆均变为直线，作为齿廓曲线的渐开线也变为直线。
齿条直线的速度v 与齿轮分度圆直径d 、转速n 之间的关系为 式中 d ——齿轮分度圆直径，mm ； n ——齿轮转速，min r 。
其啮合线12N N 与齿轮的基圆相切1N ，由于齿条的基圆为无穷大，所以啮合线与齿条基圆的切点2N 在无穷远处。
齿轮与齿条啮合时，不论是否标准安装（齿轮与齿条标准安装即为齿轮的分度圆与齿条的分度圆相切），其啮合角'α恒等于齿轮分度圆压力角α，也等于齿条的齿形角；齿轮的节圆也恒与分度圆重合。
只是在非标准安装时，齿条的节线与分度线不再重合。
齿轮与齿条正确啮合条件是基圆齿距相等，齿条的基圆齿距是其两相邻齿廓同侧直线的垂直距离，即cos cos b P P m απα==。
齿轮与齿条的实际啮合线为12B B ，即齿条顶线及齿轮齿顶圆与啮合线12N N 的交点2B 及
1B 之间的长度。
齿轮齿条传动的几何尺寸计算 齿轮与齿条传动的尺寸计算见表
齿条的主要特点：
（1）由于齿条齿廓为直线，所以齿廓上各点具有相同的压力角，且等于齿廓的倾斜角，此角称为齿形角，标准值为20°。
（2）与齿顶线平行的任一条直线上具有相同的齿距和模数。
（3）与齿顶线平行且齿厚等于齿槽宽的直线称为分度线（中线），它是计算齿条尺寸的基准线。
齿轮齿条设计计算
齿轮齿条设计计算齿轮齿条传动设计计算本程序适用于轴交角为 0 度的变位和非变位直齿、斜齿渐开线圆柱齿轮与齿条传动的设计计算。
公差数值是按照法向模数 1 至 10 毫米，齿条长度 1600 毫米以下，精度等级 3、4、5、6、7、8 级设定的。
可进行几何参数计算和传动质量指标的验算。
引用标准：GB 10096--88 齿条精度， GB 10095--88 渐开线圆柱齿轮精度主要参考书目：《齿轮手册》上、下册，《机床设计手册》2 上册程序设计：邓时俊 2002.06注意：本程序有“单变量求解”，应从工具--选项--重新计算中设置反复操作，最多迭代次数10000，最大误差0.00001。
直齿齿轮齿数Z1法向模数m n2法向压力角αnαn = 20 度螺旋角βf有效齿宽b20齿顶高系数ha*1齿顶倒棱系数hd*0顶隙系数c*0.25径向变位系数x1说明：在下面输入安装距或齿条分度线至基准面距离，二者只输入其中之一。
C=+fpt，D=0，E=-50f pt （单位：输入方式 2：齿轮齿厚上偏差E ss1跨棒距测量棒（球）直径：注：如不输入圆棒（球）直径实际值，则默认其参考值。
顶宽 >0.8以下是输出数据，请打印：******************************************************************* ******** 齿轮齿条传动设计计算编号：产品型号：订货号：10026 零件件号：3020130202计算人：计算日期：注：“度.分秒”标注示例—56.0638 表示56度6分38秒；35.596 表示35度59分60秒（即36度）。
项目齿轮齿条几何参数：齿数Z20法向模数m n2毫米法向压力角αn20度.分秒螺旋角βf0度.分秒有效齿宽b20毫米齿顶高系数ha*1齿顶倒棱系数hd*0顶隙系数c*0.25全齿高系数x t* 2.25安装距a37.5毫米（齿轮轴线至齿条基准面）径向变位系数x0 法向变位系数x n0分度圆直径d40毫米齿条分度线至基准面距离17.5基圆直径 d b37.588毫米齿条节线至基准面距离17.5顶圆直径 d a44毫米齿条齿顶至基准面距离19.5根圆直径 d f35毫米齿条齿根至基准面距离15齿顶高h a2毫米2齿根高h f 2.5毫米 2.5全齿高h t 4.5毫米 4.5弧齿厚S t 3.142毫米 3.142测量尺寸：公法线长度W k15.321毫米卡跨齿数k3W k 是否可以测量可以测量固定弦齿厚Sc n 2.774毫米固定弦齿高Hc n 1.495毫米法向弦齿厚S n 3.138毫米 3.142法向弦齿高H n 2.062毫米2圆棒（球）直径dp毫米8圆棒（球）跨距M毫米圆棒或球至基准面距离28.879测量圆直径 d M毫米齿条测点至基准面距离23.51渐开线展开长度：渐开线起始展开长Lf 6.84毫米渐开线终止展开长La11.436毫米起始点(齿根)θf20.511度.分秒终止点(齿顶)θa34.5156度.分秒中凸点范围θmin25.3125度.分秒θmax30.114度.分秒传动质量指标算：重合度ε总 1.769根切不根切齿顶变尖齿顶未变尖齿顶未变尖公差值：（按 GB10095—88 渐开线圆柱齿轮精度，GB10096—88 齿条精度）精度等级Ⅰ:8Ⅱ:7Ⅲ:7齿厚极限偏差代码上偏差下偏差齿厚上偏差Ess-0.1毫米-0.15齿厚下偏差Esi-0.2毫米-0.25齿厚公差Ts0.1毫米0.1最小法向侧隙jn min0.25毫米最大法向侧隙jn max0.45毫米公法线平均长度上下偏差及公差：GB 10095—88Ews-0.105毫米Ewi-0.177毫米Ew0.072毫米圆棒（球）跨距上下偏差及公差：GB 10095—88Ems-0.208毫米-0.206Emi-0.35毫米-0.343Em0.142毫米0切向综合公差F'i0.061毫米0.215 一齿切向综合公差f'i0.015毫米0.045齿距累积公差F P0.05毫米0.19齿距极限偏差±f pt0.014毫米0.02基节极限偏差±f pb0.013毫米齿形公差 f f0.011毫米0.025齿向公差Fβ0.011毫米齿面接触斑点按高度45%按长度60%X方向轴线平行度公差 f x0.011毫米Y方向轴线平行度公差 f y0.0055毫米安装距极限偏差±f a0.0195毫米齿坯公差：孔径尺寸公差IT7GB 1800—79孔径形状公差IT6GB 1800—79顶圆尺寸公差（用作基准）IT8GB 1800—79 （不用作基准）IT11，但不大于0.2毫米图样标注: 齿轮18-7-7-0.1GB 10096—88-0.2齿轮28-7-7-0.15GB 10096—88注：齿厚上、下偏差两边加括号打印终止******************************************************************* ************************编号：动的设计计算。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.选定齿轮类型、精度等级、材料级齿数
1）选用直齿圆柱齿轮齿条传动。
2）速度不高，故选用7级精度（GB10095-88）。
3）材料选择。
由表10-1选择小齿轮材料为40Cr(调质)，硬度为280HBS，齿条材料为45钢（调质）硬度为240HBS。
4）选小齿轮齿数Z1=24，大齿轮齿数Z2=∞。
2.按齿面接触强度设计
由设计计算公式进行计算，即
d1t ≥2.32√K t T1
φd
∙
u+1
u
(
Z E
[σH]
)2
3
(1)确定公式内的各计算数值
1）试选载荷系数K t =1.3。
2）计算小齿轮传递的转矩。
（预设齿轮模数m=8mm,直径d=160mm）
T1=95.5×105P1
n1
=
95.5×105×0.2424
7.96
=2.908×105N∙mm
3) 由表10-7选齿宽系数φd=0.5。
4）由表10-6查得材料的弹性影响系数Z E=189.8MPa 1 2。
5）由图10-21d按齿面硬度查得小齿轮的接触疲劳强度极限σHlim1=600MPa;齿条的接触疲劳强度极限σHlim2=550MPa。
6）由式10-13计算应力循环次数。
N1=60n1jL h=60×7.96×1×(2×0.08×200×4)=6.113×104
7)由图10-19取接触疲劳寿命系数K HN1=1.7。
8）计算接触疲劳许用应力。
取失效概率为1%，安全系数S=1，由式（10-12）得
[σH]1=K HN1σHlim1
S
=1.7×600MPa=1020MPa
(2)计算
1）试算小齿轮分度圆直径d t1,代入[σH]1。
d 1t ≥2.32√K t T 1φd ∙u +1u (Z E [σH ])23
=2.32√1.3×2.908×1050.5∙∞+1∞ (189.81020)23=68.89mm
2）计算圆周速度v 。
v =πd 1t n 160×1000=π×68.89×7.9660×1000
=0.029m s ⁄ 3)计算齿宽b 。
b =φd ∙d 1t =0.5×68.89=34.445mm
4)计算齿宽与齿高之比b h 。
模数
m t =d 1t z 1=68.8924
=2.87 齿高
h =2.25m t =2.25×2.87=6.46mm
b h =34.4456.46
=5.33 5）计算载荷系数。
根据v =0.029m/s ,7级精度，由图10-8查得动载荷系数K V =1;
直齿轮，K Hα=K Fα=1;
由表10-2查得使用系数K A =1.5;
由表10-4用插值法查得7级精度、小齿轮为悬臂布置时K Hβ=1.250。
由b h =5.33，K Hβ=1.250查图10-13得K Fβ=1.185；故载荷系数
K =K A K V K HαK Hβ=1.5×1×1×1.250=1.875
6）按实际的载荷系数校正所算得的分度圆直径，由式（10-10a ）得
d 1=d 1t √K K t 3=68.89×√1.8751.33=77.84mm 7)计算模数m 。
m =
d 1z 1=77.8424
=3.24mm 3. 按齿根弯曲强度设计
由式（10-5）得弯曲强度设计公式为
m≥√2KT1
φd z12(
Y Fa Y Sa [σF]
)
3
（1）确定公式内各计算数值
1）由图10-20c查得小齿轮的弯曲疲劳强度极限σFE1=500MPa;齿条的弯曲强度极限σFE2=380MPa；
2）由图10-18取弯曲疲劳寿命系数K FN1=1.1，K FN2=1.2;
3）计算弯曲疲劳许用应力。
取弯曲疲劳安全系数S=1.4，由式（10-12）得
[σF]1=K FN1σFE1
S
=
1.1×500
1.4
=392.86MPa
[σF]2=K FN2σFE2
S
=
1.2×380
1.4
=325.71MPa
4)计算载荷系数K。
K=K A K V K FαK Fβ=1.5×1×1×1.185=1.78 5)查取齿形系数。
由表10-5查得Y Fa1=2.65, Y Fa2=2.06。
6）查取应力校正系数。
由表10-5查得Y Sa1=1.58，Y Sa2=1.97。
7）计算齿轮齿条的Y Fa Y Sa
[σF]
并加以比较。
Y Fa1Y Sa1 [σF]1=
2.65×1.58
392.86
=0.01066
Y Fa2Y Sa2 [σF]2=
2.06×1.97
325.71
=0.01246
齿条的数值大。
（2）设计计算
m≥√2×1.78×2.908×105
0.5×242
×0.01246
3
=3.55mm
由于齿轮模数m的大小主要决定弯曲强度，而齿面接触疲劳强度主要取决于齿轮直径。
可由弯曲强度算得的模数3.55并就近圆整为标准值m=4mm,按接触强度算得的分度圆直径d1=77.84mm,算出齿轮齿数
z1=d1
m
=
77.84
4
≈20
以上计算过程验证了模数m=8,直径d=160的齿轮是符合强度要求的。
