注意电容和电感的串并联关系

注意电容和电感的串并联关系电容和电感是电路中常见的元器件，它们在电路中起着非常重要的作用。

在电路设计和应用中，了解电容和电感的串并联关系是非常重要的。

首先，让我们来了解一下电容和电感的基本概念。

电容是一种可以存储电荷的元器件。

当两个带有电荷的导体之间存在电势差时，它们之间就会形成一个电场。

电容器就是利用电场将电荷存储起来的器件。

通常，电容的单位是法拉（F）。

电感是一种可以存储磁能的元器件。

当通电的导线形成一个线圈时，会在周围产生一个磁场。

电感器就是利用磁场将能量存储起来的器件。

通常，电感的单位是亨利（H）。

在电路中，电容和电感可以串联或并联连接。

首先，我们来看一下电容的串并联关系。

当电容器串联连接时，它们的电容值会减小。

如果有n个相同的电容器C串联连接，总的电容值CT可以用以下公式来计算：CT = 1 /（1/C1 + 1/C2 + ... + 1/Cn）这意味着当电容器串联连接时，总的电容值会小于任何一个单独电容器的电容值。

这是因为串联连接会增加电容器之间的等效距离，从而降低了电容值。

当电容器并联连接时，它们的电容值会增加。

如果有n个相同的电容器C并联连接，总的电容值CT可以用以下公式来计算：CT = C1 + C2 + ... + Cn这意味着当电容器并联连接时，总的电容值会等于所有电容器的电容值之和。

这是因为并联连接会使电容器之间的等效电场增加，从而提高了电容值。

接下来，我们来看一下电感的串并联关系。

当电感器串联连接时，它们的电感值会增加。

如果有n个相同的电感器L串联连接，总的电感值LT可以用以下公式来计算：LT = L1 + L2 + ... + Ln这意味着当电感器串联连接时，总的电感值会等于所有电感器的电感值之和。

串联连接会使电感器之间的等效磁场增加，从而提高了电感值。

当电感器并联连接时，它们的电感值会减小。

如果有n个相同的电感器L并联连接，总的电感值LT可以用以下公式来计算：1 / LT = 1 / L1 + 1 / L2 + ... + 1 / Ln这意味着当电感器并联连接时，总的电感值会小于任何一个单独电感器的电感值。

电路基础原理电感与电容的串联与并联

电路基础原理电感与电容的串联与并联电路基础原理：电感与电容的串联与并联引言：电路是现代科技发展中不可或缺的一部分，而电路中的元件起着至关重要的作用。

本文将重点讨论电感与电容这两种重要的电路元件，并探讨它们在串联与并联电路中的特性和应用。

一、电感的基本原理与特性电感是一种能够储存能量的元件，它由线圈组成，当电流通过时，会产生磁场。

电感的特性主要有两点：首先，电感的储能能力与线圈中的线圈数目和电流大小成正比。

其次，电感对交流电具有阻碍作用，即它能够阻碍电流变化的速度。

这种阻碍导致了电感在滤波器和振荡器等电路中的广泛应用。

二、电容的基本原理与特性电容也是一种储存能量的元件，它由两个导体板之间的电介质隔开。

当电容器两端的电位差发生变化时，电容器会储存或释放电荷。

电容的特性包括两个方面：首先，电容的储能能力与导体板面积和电介质相对介电常数成正比；其次，电容对直流电具有阻抗作用，而对交流电具有通过作用。

这种特性使得电容器在蓄电池、滤波器和调谐器等电路中有重要应用。

三、电感与电容的串联串联是指将电感和电容依次连接在同一电路中。

在串联中，电感和电容之间的作用互相影响，产生不同的电路特性。

首先，串联会使电感和电容的电流大小相同，但相位不同。

其次，串联电路的复阻抗等于电阻与电感复阻抗之和。

最后，串联电路中的电压在电感和电容上分布。

四、电感与电容的并联并联是指将电感和电容同时连接在一个电路中。

在并联中，电感和电容之间的作用互相影响，同样会产生不同的电路特性。

首先，并联会使电感和电容的电压相同，但电流不同。

其次，并联电路的复阻抗等于电阻与电容的复阻抗之和。

最后，并联电路中的电流分布在电感和电容上。

结论：电感和电容是电路中常见的元件，它们在电路中的串联与并联有不同的特性和应用。

串联电路中，电感和电容的电流大小相同但相位不同，而并联电路中，电感和电容的电压相同但电流不同。

了解电感和电容的特性和应用，对于电路设计和实际应用都具有重要意义。

电容电感的串并联

i 1
t udt i(0) 1
t
udt
L
L0
t
(0) 0 udt

0
i
动态元件记忆元件
电路
4 、电感的储能
p ui i L di dt
W吸

t

Li
di dξ
dξ
若i( )0

1
Li2
(t)

1 2 (t) 0
2
2L
L是无源元件也是无损元件
电路
5 、小结：
(1) u的大小与 i 的变化率成正比，与 i 的大小无关； (2)电感在直流电路中相当于短路； (3) 电感元件是一种记忆元件；
(4) 当 u，i 为关联方向时，u=L di / dt； u，i 为非关联方向时，u= – L di / dt 。
电路
6.3 电容、电感元件的串联与并联
7 、小结：
(1) i的大小与 u 的变化率成正比，与 u 的大小无关； (2) 电容在直流电路中相当于开路，有隔直作用；
(3) 电容元件是一种记忆元件；
(4) 当 u，i为关联方向时，i= Cdu/dt；
u，i为非关联方向时，i= –Cdu/dt 。
电路
6.2 电感元件
i

由电磁感应定律和楞次定律:
+
dt dt
dt
u
+
表明电流正比于电压的变化率。
C
–
–
电容有隔直作用
由 i C du dt
有
u(t)

1 C
t

idξ

1 C
t0idξ

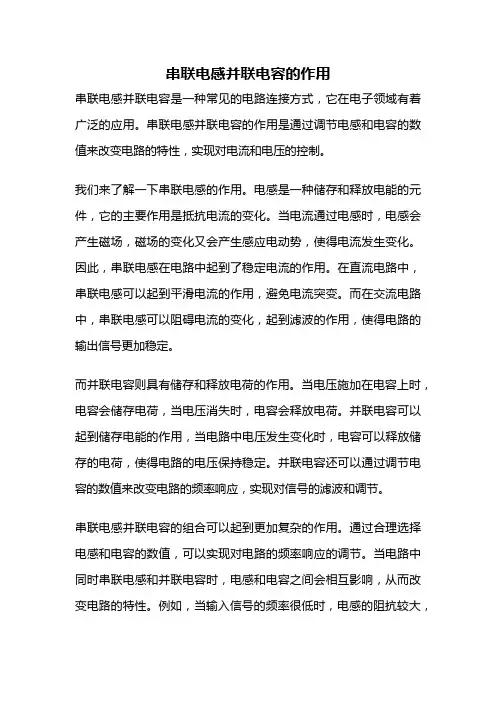

串联电感并联电容的作用

串联电感并联电容的作用串联电感并联电容是一种常见的电路连接方式，它在电子领域有着广泛的应用。

串联电感并联电容的作用是通过调节电感和电容的数值来改变电路的特性，实现对电流和电压的控制。

我们来了解一下串联电感的作用。

电感是一种储存和释放电能的元件，它的主要作用是抵抗电流的变化。

当电流通过电感时，电感会产生磁场，磁场的变化又会产生感应电动势，使得电流发生变化。

因此，串联电感在电路中起到了稳定电流的作用。

在直流电路中，串联电感可以起到平滑电流的作用，避免电流突变。

而在交流电路中，串联电感可以阻碍电流的变化，起到滤波的作用，使得电路的输出信号更加稳定。

而并联电容则具有储存和释放电荷的作用。

当电压施加在电容上时，电容会储存电荷，当电压消失时，电容会释放电荷。

并联电容可以起到储存电能的作用，当电路中电压发生变化时，电容可以释放储存的电荷，使得电路的电压保持稳定。

并联电容还可以通过调节电容的数值来改变电路的频率响应，实现对信号的滤波和调节。

串联电感并联电容的组合可以起到更加复杂的作用。

通过合理选择电感和电容的数值，可以实现对电路的频率响应的调节。

当电路中同时串联电感和并联电容时，电感和电容之间会相互影响，从而改变电路的特性。

例如，当输入信号的频率很低时，电感的阻抗较大，电容的阻抗较小，此时电路的响应主要受到电感的影响，起到了滤波的作用。

而当输入信号的频率很高时，电感的阻抗较小，电容的阻抗较大，此时电路的响应主要受到电容的影响，起到了滤波和调节的作用。

除了频率响应的调节，串联电感并联电容还可以起到阻抗匹配的作用。

在某些电路中，输入信号的阻抗与输出信号的阻抗不匹配，会导致信号的反射和损耗。

通过串联电感并联电容的组合，可以实现输入和输出信号阻抗的匹配，减小信号的反射和损耗，提高电路的工作效率。

串联电感并联电容是一种常见的电路连接方式，它通过调节电感和电容的数值来改变电路的特性，实现对电流和电压的控制。

串联电感可以稳定电流，而并联电容可以稳定电压和调节频率响应。

电容与电感的串并联电路

电容与电感的串并联电路电容与电感是电路中常见的两种元件，它们在电路中具有重要的作用。

在电路中，电容和电感可以进行串联和并联的组合，形成串并联电路。

本文将探讨电容与电感的串并联电路的特点、计算方法和应用。

一、串联电路特点及计算方法串联电路是指电容和电感依次相连，电流在两个元件之间流动的电路。

串联电路中，电容和电感的总阻抗等于它们的阻抗之和。

电容和电感的串联电路示意图如下：（插入示意图）在串联电路中，电容的阻抗由以下公式计算：Zc = 1 / (jωC)其中，Zc为电容的阻抗，j为虚数单位，ω为频率，C为电容值。

电感的阻抗由以下公式计算：Zl = jωL其中，Zl为电感的阻抗，L为电感值。

串联电路的总阻抗Zs等于电容阻抗Zc和电感阻抗Zl之和：Zs = Zc + Zl串联电路中的电压分布按照电阻比例进行，即电压在电容和电感之间按阻抗比例分配。

二、并联电路特点及计算方法并联电路是指电容和电感同时连接在电路中，电流分别通过电容和电感的电路。

并联电路中，电容和电感的总阻抗等于它们的阻抗之和的倒数。

电容和电感的并联电路示意图如下：（插入示意图）在并联电路中，电容的阻抗由以下公式计算：Zc = 1 / (jωC)电感的阻抗由以下公式计算：Zl = jωL并联电路的总阻抗Zp等于电容阻抗Zc和电感阻抗Zl的倒数之和：Zp = 1 / (1/Zc + 1/Zl)并联电路中的电流分布通过电压比例进行，即电流在电容和电感之间按电压比例分配。

三、串并联电路的应用串并联电路在电子电路中有广泛的应用。

以下是几个典型的应用场景：1. 高通滤波器和低通滤波器：串并联电路可以用于构建不同频率特性的滤波器。

通过调节电容和电感的参数，可以实现对特定频率的信号进行滤波，达到去除高频或低频成分的目的。

2. 变压器：串并联电路在电力系统中常被用于构建变压器。

变压器通过串联和并联的电感，实现对电压的升降转换，并且能够有效进行能量传输。

3. 谐振电路：串并联电路可以用于构建谐振电路。

电阻、电容、电感的串联与并联

电阻、电容和电感的串联与并联两电阻R1和R2串联及并联时的关系：两电容C1和C2串联与并联时的关系：无互感的线圈的串联与并联：两线圈串联：L= L 1+ L 2两线圈并联：L= L 1L 2/（L 1+ L 2）有互感的线圈的串联与并联：有互感两线圈顺串（异名端相接）：L （顺） = L 1+ L 2+2M 有互感两线圈反串（同名端相接）：L （反）= L 1+ L 2 -2M L （顺）-L （反） =4M ， M= [L （顺） -L （反）]/4有互感两线圈并联：L （并）=（L 1 L 2-M 2）/（L 1+ L 22M ）（更多电容串联的等效电容： 1/C=1/C 1+1/C 2+1/C 3+···； N 个相同的电容C 0串联的等效电容C= C 0/N) C=C 1+C 2+C 3+···；N 个相同的电容C 0串联的等效电容C= NC 0）2、电流相等电压相等3、电压关系 U=U 1+U 2电流关系 I=I 1+I 2 （对交流电而言） 4、分压公式 U 1 = U C 2/（C 1+ C 2）U 2= U C 1 /（C 1+ C 2）分流公式 I 1 = IC 1 /（C 1+ C 2）（对交流电而言）I 2= IC 2 /（C 1+ C 2）（对交流电而言）（2M项前的符号：同名端接在同一侧时取-，异名端接在同一侧时取+。

）（L1 L2-M2）≧0，M≤LL21M（最大）=LL21互感的耦合系数：K= M/LL21电桥直流电桥由4个电阻首尾相接构成菱形，共4端，A、C端接电源，B、D端之间为零位检测（检流计）。

上下两臂平衡时，B、D端电压差为零，检流计电流读数为0。

电桥平衡的条件：R1/R3= R2/R N（或R1R N= R2R3）R1、R2、和R3为阻值已知标准电阻，被测电阻R N = R2R3 / R1将4个电阻换为阻抗，即得到交流电桥。

电感电容并联电流计算公式

电感电容并联电流计算公式
串联电路阻抗相加则:电感支路阻抗为:R1+jωL，电容支路阻抗为:R2+1/(jωC)=R2-j/(ωC)电流=电压/阻抗，所以电感支路上的电流是:u/(R1+jωL)，电容支路上的电流是:u/(R2-j/(ωC))总电流相加就是:u/(R1+jωL)+u/(R2-j/(ωC))。

根据电感、电容的电抗的复数表达式（XL=j2πfL，Xc=-j/2πfC），像电阻串并联一样进行复数计算，用欧姆定律计算电压、电流和阻抗的关系。

串联的特点:流过每个电感的电流都是同一的；
L总=L1+L2+L3
各个电感的电压等于各自电感值与电流的乘积；
总的电压等于各个电感的电压之和。

并联的特点:每个电感两端的电压是同一的；
1/L=1/L1+1/L2+1/L3
各个电感的电流等于各自电感电压与自电感值的商；
总的电流等于各个电感的电流之和。

电容器串联时，相邻板上的电荷均由感应产生，所以各个电容器所带的电荷量是相等的。

串联时有U总=U1+U2+……+Un，又因为
Q=CU,Q1=Q2=……Qn,所以Q总/C总=Q1/C1+Q2/C2+……+Qn/Cn,两边同时约去Q,得到1/C总=1/C1+1/C2+……1/Cn。

并联时各个电容器两端电压相等，根据电路中电荷守恒可得出Q 总=Q1+Q2+……+Qn,又因为Q=CU,所以C总U=C1U+C2U+……CnU,两边
同时约去U,就得到了C总=C1+C2+……Cn。

电容器的串并联与电阻的串并联比较相似，但是电阻串联时的情况与电容器并联的情况相同，电阻并联与电容器串联情况一样。

电路中的电感和电容的串并联

电路中的电感和电容的串并联电路中的电感和电容的串并联是电路中常见的两种连接方式。

电感和电容是电路中重要的元件，它们在不同的串并联方式下具有不同的特性和应用。

一、串联电感和电容串联电感和电容是指将电感和电容连接在电路中的一种方式。

在串联连接中，电感和电容的两端依次连接在一起。

串联电感的总电感可以通过将各个电感值相加来计算。

同样地，串联电容的总电容可以通过将各个电容值的倒数相加再取倒数计算得到。

串联电感和电容的总电感和总电容分别为：L = L1 + L2 + L3 + ... + LNC = 1/ (1/C1 + 1/C2 + 1/C3 + ... + 1/CN)串联电感和电容的特性是电感和电容值的加和。

在电路中，串联电感和电容可以用来调节电路的频率响应。

通过调节串联电感和电容的值，可以改变电路的共振频率，实现信号的选择性放大，以及对信号的滤波效果。

二、并联电感和电容并联电感和电容是指将电感和电容连接在电路中的另一种方式。

在并联连接中，电感和电容的一个端口连接在一起，形成一个并联节点，另一端分别连接到电路的正负极。

并联电感的总电感可以通过各个电感值的倒数相加再取倒数计算得到。

同样地，并联电容的总电容可以通过将各个电容值相加来计算。

并联电感和电容的总电感和总电容分别为：1 / L = 1 / L1 + 1 / L2 + 1 / L3 + ... + 1 / LNC = C1 + C2 + C3 + ... + CN并联电感和电容的特性是电感和电容值的倒数之和。

在电路中，并联电感和电容可以用来调节电路的阻抗和频率特性。

通过调节并联电感和电容的值，可以实现对电路的阻抗匹配，提高传输效率，并实现对特定频率的放大或衰减。

三、串并联的组合应用在实际的电路设计中，串联和并联的组合应用是非常常见的。

通过合理的串并联组合，可以实现复杂电路的设计和功能扩展。

串并联组合的电感和电容可以实现电路的频率选择性放大、滤波和阻抗匹配等功能。

完整版邱关源电路第六章ppt课件

i C du dt
u(t
)
(u(t)01 C源自tt 0idξ
)
②上式中u(t0)称为电容电压的初始值，它反映电容初始时刻的储能状况，也称为初始状态。
返回上页 1下1 页
4.电容的功率和储能
功率 p ui u C du dt
u、 i 取关
联参考方向
①当电容充电， p >0, 电容吸收功率。
1
0 t 0
i(t)
C
duS dt
1 1
0 t 1s 1 t 2s
0 t 2s
2 t /s
返回上页 1下6 页
0
p(t)
u(t
)i(t
)
2t 2t
4
0
p/W 2
t0
0 t 1s
1 t 2s
t 2s
吸收功率
0
1
2 t /s
-2
发出功率
返回上页 1下7 页
0
t0
返回上页 3下0 页
注意
①当电感的 u，i 为非关联方向时，上述微分和积分表达式前要冠以负号 ;
u L di dt
i(t
)
(i(t
)0
1 L
t
t 0
udξ
)
②上式中 i(t0)称为电感电压的初始值，它反映电感初始时刻的储能状况，也称为初始状态。
返回上页 3下1 页
4.电感的功率和储能
6.3 电容、电感元件的串联与并联
1.电容的串联
i
等效电容
u1
1 C1
t
i(ξ )dξ
+
+
C1
u1

电阻、电感、电容元件的串、并联

+ _
+ i+
u C_
_
_
根据KCL：
du du
du
i i1 i2 in C1 C2 Cn
dt dt
dt
du du (C1 C2 Cn) C
dt dt
C 称为 n 个并联电容的等效电容，其值为：
n
C C1 C2 Cn Ci i 1
三、电感元件的串联与并联
2. 电感的并联
i +
i +
u
L1
L2
Ln
u
L
_
_
L 称为 n 个并联电感的等效电感，其值为：
1 1 1 1 n 1
L L1 L2
Ln L i1 i
点，所以它们的等效电阻与R1和R6
相串联。
解：
Rab=R1+ R6+(R2//R3)+(R4//R5)
电阻混联电路的等效电阻计算，关键在于正确找出电路的连接点，然后分别把两两结点之间的电阻进行串、并联简化计算，最后将简化的等效电阻相串即可求出。
例2-1 求图(a)所示电路a、b两端点间的等效电阻。
Rab
(2 1) 3 2 1 3
1.5
二、电容元件的串联与并联
1. 电容的串联
i C1 C2
+
+
_ u1
+
_ u2
u
_
Cn
+
_ un
+i C
u
_
每个电容两端的电压与电流的关系为(设每个电容的初
始储能为零)：
uk
1
Ck
tidt
0
(k 1,2,...,n)

电容器的串联和并联

并联电容器电流关系
在电容器并联电路中，每个电容器的电流等于总电流的直接相加，即$I_1:I_2:I_3 = 1:C_2:C_3$。
THANKS FOR WATCHING
感谢您的观看
详细描述
在并联电路中，每个电容器都独立地充电和放电，并且电压相等。由于每个电容器都独立工作，因此并联电路中的总电容是各个电容器电容之和。
并联电容器的特点
总结词
并联电容器的特点是能够提供较大的总电容，同时可以减小等效串联电阻（ESR）和等效串联电感（ESL）。
详细描述
并联电容器通过增加电容器数量来提高总电容，从而减小等效串联电阻（ESR）和等效串联电感（ESL），有助于改善电路的滤波效果和稳定性。
电容器的串联和并联
目录
• 电容器串联 • 电容器并联 • 电容器的串并联组合 • 电容器串并联的电路分析
01
电容器串联
串联电容器的定义
01
串联电容器是由两个或更多电容器首尾相接连在一起的方式连接。
02
每个电容器的一端连接到下一个电容器的一端，直到最后一个电容器的一端连接到第一个电容器的一端。
串并联电容器的定义
串联电容器
将两个或多个电容器首尾相连，共同分担电压的连接方式。
并联电容器
将两个或多个电容器并排连ቤተ መጻሕፍቲ ባይዱ，共同分担电流的连接方式。
串并联电容器的特点
串联电容器
总容抗等于各个电容器容抗之和，总电压等于各个电容器电压之和。
并联电容器
总容抗等于各个电容器容抗的反比，总电流等于各个电容器电流之和。
串并联电容器的应用
串联电容器
用于分压、滤波、调谐等场合，如电视机中的行输出级、收音机的中频放大级等。

电容电感及串并联

§６－３电容、电感元件的串联和并联
１、电容的串联２、电容的并联３、电感的串联４、电感的并联
１、电容的串联
u1
1 C1
ti(ξ)dξ
i
+
+
例：Ｐ106 ４－１２图(d)
§６－３电容、电感元件的串联和并联
u，i 为非关联方向时，u= – L di / dt 。
1 当R =Rab =10Ω时，吸收的功率为最大。
L 的单位：亨（利）符号：H (Henry）
２、韦安（ ~i ）特性
0
i
常用电感
卧式电感
工形电感工形电感（带外套）
环形电感
多层电感
贴片功率电感
３、电压、电流关系：
i
+–
ue –+
i , 右螺旋 e , 右螺旋 u , e 一致 u , i 关联
iL +u –
i
1 L
t
udt
i(0) L1 0t udt
i
+
L1 u
L2
+
u1
+-
等效
u2
-
+i
uL
-
４、电感的并联
i1
1 L1
tu(ξ)dξ
+ i1
i2
1 L2
tu(ξ)dξ
u
-
L1
i2 L2
+
等效 u
-
i L
ii1i2L 11L 11tu(ξ)dξ L1 tu(ξ)dξ
L1 L11L11L1L1LL 22
并联电感的分流
+ i1 i2
+i
u L1 L2

电感和电容的串并联组合

电感和电容的串并联组合在电路中，电感和电容是非常常见的两种电子元件。

它们各自具有不同的特性和作用，可以通过串并联的方式进行组合，以实现不同的电路功能和应用。

本文将从串联和并联两个方面介绍电感和电容的组合使用。

一、电感和电容的串联组合串联是指将多个电子元件按照一定的顺序连接在一起，电流依次通过各个元件。

当电感和电容串联时，它们的电流是相同的。

在电感的串联组合中，电感的总电感（Lt）等于各个电感的总和，即：Lt = L1 + L2 + L3 + ...而在电容的串联组合中，电容的总电容（Ct）等于各个电容的倒数之和的倒数，即：1 / Ct = 1 / C1 + 1 / C2 + 1 / C3 + ...电感和电容的串联组合能够提供更高的总电感和总电容，以满足某些电路对电感或电容较高需求的情况。

例如，在无线通信领域中的射频滤波器设计中，需要使用串联电感和电容以实现特定频率范围的信号滤波和频率选择。

二、电感和电容的并联组合并联是指将多个电子元件同时连接在一起，电流分别通过各个元件。

当电感和电容并联时，它们的电压是相同的。

在电感的并联组合中，电感的总电感（Lp）等于各个电感的倒数之和的倒数，即：1 / Lp = 1 / L1 + 1 / L2 + 1 / L3 + ...而在电容的并联组合中，电容的总电容（Cp）等于各个电容的总和，即：Cp = C1 + C2 + C3 + ...电感和电容的并联组合能够提供更高的总电压、更大的电流和更低的等效电阻，以满足某些电路对功率传输和信号放大的需求。

例如，在直流电源滤波电路中，通过并联使用电容可以实现对直流信号的滤波和平滑。

三、电感和电容的串并联组合除了单独的串联和并联组合，电感和电容还可以同时进行串联和并联的组合。

在电感和电容同时进行串并联组合时，需要根据具体电路的要求来决定串并联的顺序和数量。

通过合理的串并联组合，可以实现更复杂的电路功能和性能。

例如，在无线电收发器中的耦合电路中，通过同时串联和并联使用电感和电容，可以实现对特定频段信号的输入、输出和耦合。

电路分析基础第06章储能元件

q 的波形与 u 的波形相同。
（ 3）在 0 ~ 2 ms 时， P 2 tmW
10 在 2 ~ 4 ms 时， P （ 8 3 2 t ） mW
i(t) C du(t) dt
Cq u
p u iCud u dt
例：已知电容两端电压波形如图所示，求电容的电流、功率及储能。
韦安特性
i－电流，单位：安培（A）
L－电感（正常数），单位：亨利（H）
二、电感元件的伏安特性
1、若 u 与 i 取关联参考方向， i ( t ) L
根据电磁感应定律，有
+ u(t) -
u (t) d(t)d (L i) L d i(t)
dt dt
dt
i(t)i(t0)L 1 tt0u()d
由KVL，端口电流
i i1 i2 . .in . (C 1 C 2 . .C .n )d d u tC ed q d
n
式中 CeqC1C2.. .Cn Ck k1
Ceq为n个电容并联的等效电容。
例: 如图所示电路，各个电容器的初始电压均为零，
给定 C 1 1 F ,C 2 2 F ,C 3 3 F ,C 4 4 F 试求ab间的等
思考：在t0-t1时间内，电容吸收(释放)的电场能量？释放的能量和储存的能量关系?(W放≤ W吸)
五、线性电容元件吸收的功率
在关联参考方向下： puiCudu dt
非关联参考方向下，电容释放能量
四、电容元件的特点
i (t)
1、电压有变化，才有电流。
C
i(t) C du(t) dt
+ u(t) -
t
i(t)
w L [t0 ,t]t0p (

交流电路基础电阻电感和电容的串并联

交流电路基础电阻电感和电容的串并联交流电路基础：电阻、电感和电容的串联和并联在交流电路中，电阻、电感和电容是三种基本的元件。

它们在电路中起着不同的作用，能够对电流和电压产生不同的影响。

本文将介绍电阻、电感和电容的基本概念，以及它们在串联和并联电路中的运用。

一、电阻的基本概念电阻是电路中最常见的元件之一，它用来限制电流的流动。

电阻的单位是欧姆（Ω），通常用符号R表示。

电阻的大小与材料的导电性质和尺寸相关，导体材料电阻小，绝缘材料电阻大。

在交流电路中，电阻对电流的影响主要表现为阻碍电流通过，使电流的大小与电压成正比，符合欧姆定律。

在电阻的两端，存在电压降，这个电压降与电阻值和电流大小有关。

二、电感的基本概念电感是电路中另一个重要的元件，它起着储存和释放能量的作用。

电感的单位是亨利（H），通常用符号L表示。

电感的大小与线圈的匝数、线圈的长度和截面积有关。

在交流电路中，电感对电流的影响主要表现为抵抗电流的变化，使电流的大小与电压成反比。

当电流变化时，电感中产生感应电动势，抵抗电流的变化，这称为自感现象。

三、电容的基本概念电容是电路中另一种重要的元件，它能够储存电荷。

电容的单位是法拉（F），通常用符号C表示。

电容的大小与电容器的电极面积、电极间距和介质介电常数有关。

在交流电路中，电容对电流的影响主要表现为储存和释放电荷。

当电流变化时，电容器会储存和释放电荷，使电流的大小与电压成正比。

电容器具有频率依赖性，对不同频率的信号有不同的阻抗。

四、电阻、电感和电容的串联和并联在实际的交流电路中，电阻、电感和电容的串联和并联是非常常见的情况。

串联是指将多个元件连接在一起，形成一个独立的电路路径；并联是指将多个元件同时连接到同一个节点上。

1. 电阻的串联和并联电阻的串联是指将多个电阻连接在一起，电流在各个电阻之间依次流动。

电阻的串联时，总电阻等于各个电阻之和，电压分配根据电阻值比例进行。

电阻的并联是指将多个电阻同时连接到同一个节点上，电流在各个电阻之间分流。

电容并联和串联无功补偿 -回复

电容并联和串联无功补偿-回复电容并联和串联无功补偿，是电力系统中常用的一种无功补偿方式。

在电力系统中，无功功率是指由电感和电容元件所产生的能量交换，并且不做功的功率。

无功功率的存在会导致电流产生相位滞后，造成电压下降，影响电力系统的稳定性和负载的正常运行。

因此，无功补偿是电力系统中非常重要的一项工作。

首先，我们先了解一下电容的基本情况。

电容是一种被动元件，具有存储和释放电能的能力。

当电容器两端施加电压时，电场会带动电荷在电容器的电极之间移动，从而形成电流。

根据电容的特性，我们可以通过并联或串联电容器的方法来实现无功补偿。

一、电容并联无功补偿电容并联无功补偿是指将电容器并联接在负载侧，通过电容器释放无功功率，从而提高电力系统的功率因数，减少无功功率的流向。

具体的实施步骤如下：1.计算负载的无功功率：首先要明确负载的无功功率，可以通过测量仪器进行实时监测，或者通过电力系统的负荷曲线图进行估算。

2.根据负载的无功功率计算所需的电容容量：根据电容器的电容值和无功功率的大小，可以通过以下公式计算所需电容的容值：C = Q / (2πfV^2)其中，C为电容值，Q为无功功率，f为系统频率，V为电压。

例如，当负载的无功功率为3Mvar，系统频率为50Hz，电压为10kV 时，计算所需电容器的容值为：C = 3 * 10^6 / (2π*50*(10^4)^2) ≈95μF3.选择合适的电容器并联：根据所得到的电容容值，选择合适的电容器并联到负载侧。

通常可以采用多个小容值的电容器并联来实现所需的电容容量。

4.对电容器进行保护：并联电容器时要注意对电容器的保护，避免因电容器受到过电压或过电流的冲击而损坏。

二、电容串联无功补偿电容串联无功补偿是指将电容器串联接在电源侧，通过电容器的带电，产生与负载的电感抵消的效果，达到无功功率的补偿。

具体的实施步骤如下：1.计算电源的无功功率：首先要明确电源的无功功率，可以通过测量仪器进行实时监测，或者通过电力系统的负荷曲线图进行估算。

电容与电感的串并联

电容与电感的串并联首先，我们来了解一下什么是电容与电感。

电容参数用于度量物体贮存电荷的能力，通常由一个由两个平行的导体板构成的开放电路设备表示，其中装载电荷的有效作用区域之间存在介质。

电感，则是电流通过一个导体回路时，其磁权限制电流改变的一个参数，通常由一个线圈形成的闭合电路设备表示。

在电路中，电容和电感做串并联的方式极为常见。

了解电容电感的串并联也是我们解决电路问题的重要手段。

一、电容的串联与并联1.电容串联电容器串联，就是用导线将多个电容器首尾相接地连接，使得各电容器间的电压分压，所同时刻电流相同。

这种情况下的总电容计算公式：1/C=1/C1+1/C2+...+1/Cn。

(C表示总电容，C1、C2……Cn表示各自的电容)2.电容并联电容器并联，是指将多个电容器并联在一个电路上，有相等的电压，而电流则分流。

这种情况下的总电容计算公式：C=C1+C2+...+Cn。

二、电感的串并联1.电感串联电感器串联，就是把多个电感按照首尾接地方式连在一起。

这种情况下，通过各电感的电流都相等，但电压有所不同。

这种情况下的总电感计算公式：L=L1+L2+...+Ln。

2.电感并联电感器并联，就是多个电感并联在一起。

这种情况下，电压相等，电流有所不同。

这种情况下的电感计算公式：1/L=1/L1+1/L2+...+1/Ln。

三、电容电感串并联规律的理解对于电容电感串并联的规律，可以从电能存储的角度来理解。

电容器以电场形式存储电能，电感器则以磁场形式存储电能。

串联电容，各自存储的电荷受限于最小的电容器，因此总电容减小。

而并联电容，各自的电荷可加，因此总电容增大。

电感器同理可得，串联电感，各电感器能通过的电流受限于最小的电感器，总电感增大。

并联电感，各电感器电压相同，总电感减小。

电容与电感的串并联这一基本原理，是我们理解和设计复杂电路的重要基础。

了解了这些理论知识，才能在实际应用中，如无线通信、电源稳定等方面得心应手。

电路的串联和并联

电路的串联和并联电路的串联和并联是电路中常见的两种连接方式。

通过串联和并联可以灵活地组合电路元件，以实现不同的电路功能和电流、电压的分配，对于理解和应用电路具有重要意义。

1. 串联电路串联电路是指将电路中的元件按照一定的顺序连接起来，电流依次通过每个元件，相当于元件之间是串接的。

串联电路的特点是电流相同，电压分布可加总，电阻等效加总。

在串联电路中，电流在各个元件之间是连续的，通过串联电路的总电流等于各个元件之间的电流之和。

根据欧姆定律，可以得到串联电路中总电压等于各个元件之间的电压之和。

例如，假设有三个电阻分别为R1，R2和R3，它们串联连接在电路中，电流从正极流向负极。

如果电源电压为V，根据欧姆定律可以得到串联电路中的总电阻为R = R1 + R2 + R3，总电流为I = V / R，各个电阻上的电压分别为U1 = I * R1，U2 = I * R2和U3 = I * R3。

串联电路适用于需要将电阻、电感或者电容等元件依次连接起来，以便实现特定电流和电压分配的情况。

并且串联电路能够使电流通过各个元件的方式保持一致。

2. 并联电路并联电路是指将电路中的元件以多条平行路径连接起来，电流在不同的路径中分流，相当于元件之间是并接的。

并联电路的特点是电压相同，电流分布可加总，电导等效加总。

在并联电路中，各个元件之间的电压相同，而各个元件的电流相加等于总电流。

这是因为并联电路中，各个路径之间是平行的，因此电流有多条路径可以选择。

以三个电阻并联电路为例，如果电源电压为V，根据欧姆定律可以得到并联电路中的总电阻为1 / R = 1 / R1 + 1 / R2 + 1 / R3，总电流为I= V / R，各个电阻上的电流分别为I1 = V / R1，I2 = V / R2和I3 = V /R3。

并联电路适用于需要将电阻、电感或者电容等元件并列连接起来，以便实现特定电流和电压分布的情况。

并且并联电路能够使电压在各个元件之间保持一致。

电容元件电感元件的并联及串联

3
q Cu
电容，正常数；单位：F(法拉)，常用F, pF表示
1F=10-6F，1pF=10-12F
C 2）电路符号
3）电压、电流关系(VCR) ①关联参考方向
iC
＋u
i d q u(t)1 t i()d
－
d t C
微分形式
i C du dt
4
表明 a. 电容电流i的大小取决于电压u的变化率，而
与u 的大小无关，因此电容为动态元件。
b. 当u为常数(直流)时，i=0，电容相当于开路，因此电容有隔断直流的作用。
c. 实际电路中电容电流i为有限值，因此电容电压u 必定是时间的连续函数，即电容电压不会突变。
i(t)1 t u()d i C du
L
dt
WL(t)12L2i(t)0
u(t0)C 1
＋
0
t0
uS
(t)
2t 2t
4
0 t 1s 1 t 2s
0
t 2s
－
i C
2 uS/V 0.5F
0
1
2 t /s
解 uS (t)的函数表示式为:
0 t 0
i(t)
C
duS dt
1 1
0 t 1s 1 t 2s
0 t 2s
0 t 0
p(t)uS(t)i(t)22tt 4
0t 1s 1t 2s
携手共进，齐创精品工程
Thank You
世界触手可及
资料整理
• 仅供参考,用药方面谨遵医嘱
1 L2
t u(ξ)dξ 1 1 1
L L1 L2
i1
1 L1
t
u(ξ)dξ
2）并联电感的分流
