离合器操纵机构结构原理及

合集下载

离合器操纵机构

离合器操纵机构

操纵机构的要求
操纵机构的要求
实践证明,离合器不论用液压操纵机构或气压助力液压操纵机构,工作都是十分可靠的,是高速、远距离行 驶汽车的首选型式。但要注意以下几点:
谢谢观看
ห้องสมุดไป่ตู้
液压式操纵机构
液压式操纵机构
图2液压操纵机构是通过液压主缸将驾驶员施于踏板上的力放大,以操纵离合器传动装置,其特点是摩擦阻 力小、质量小、布置方便、接合柔和、不受车身外形影响。常见于中、高级轿车和轻型客车中使用。
气压助力液压操纵机构
气压助力液压操纵机构
图3气压助力机构在中、重型汽车上,为了既减少踏板力,又不致因传动装置的传动比过大而加大踏板行程, 一般采用了气压助力液压操纵机构。利用发动机带动的空气压缩机作为主要的操纵能源,驾驶员的肌体作为辅助 的和后备的操纵能源。驾驶员能随时感知并控制离合器分离和接合程度(依靠气压助力装置的输出压力必须与踏 板力和踏板行程成一定的递增函数关系)。当气压助力系统失效时,保证仍能人力操纵离合器。
离合器操纵机构
驾驶员借以使离合器分离、而后又使之柔和接合的一套机构
01 简介
目录
02 机械式操纵机构
03 液压式操纵机构
04
气压助力液压操纵机 构
05 操纵机构的要求
基本信息
离合器操纵机构是驾驶员借以使离合器分离,而后又使之柔和接合的一套机构。
简介
简介
离合器操纵机构是驾驶员借以使离合器分离,而后又使之柔和接合的一套机构。它起始于离合器踏板,终于 飞轮壳内的分离轴承。离合器操纵机构的结构型式应根据对操纵机构的要求、车型、整车结构、生产条件等因素 确定。按照分离离合器所用传动装置的型式区分有机械式、液压式和助力器式。
机械式操纵机构

离合器的结构和工作原理

离合器的结构和工作原理

活动一 离合器的结构和工作原理
分离过程——(膜片弹簧离合器)当踩下离合器踏板时,分离轴承左移压下 膜片弹簧(膜片弹簧这时起杠杆的作用),压盘向右移动(主、从动部分分 开),这时从动盘没有被压紧在飞轮和压盘上不能传递摩擦力,离合器分离 (动力传递中断),发动机的动力无法通过变速器输入轴传递给变速器。
2、保证换档工作平顺:起步或者换挡时,暂时切断发动机与传动系统的联系, 便于发动机的起动(降低起动力矩)和变速器的换挡(减轻或消除换挡冲击 )。
3、防止传动系过载:在汽车紧急制动时,当载荷过大,离合器会自动打滑,从 而达到保护发动机的作用。
4、传递扭矩: 在汽车机械式传动系中,发动机转矩是利用离合器的摩擦力矩传 递给变速器和传动系统的.
汽车底盘构造与维修
离合器的结构和工作原理
南充数控工程学校 孙文扬
活动一 离合器的结构和工作原理
项目二 离合器的结构与检修
知识目标: 1、 熟知离合器的作用、工作原理; 2、 掌握离合器的工作过程。 能力目标: 1、 会进行离合器的维护; 2、 能检修离合器总成。
活动一 离合器的结构和工作原理
离合器端盖是通过传动片来驱动压盘)
传动(传力)片
活动一 离合器的结构和工作原理
下面图中哪些零件属于主动部分?传力(传动)片在什么部位?
21
4
7
6
5
1、3-铆钉;2-传动片;4-支承环;5-膜片弹簧;6-支承铆钉;7-压盘;8-离合器盖
活动一 离合器的结构和工作原理
2、从动部分
(1)、作用:将主动部分的动力传递给变速器的输入轴
分离杠杆是操纵 离合器的一个主 要零件,分离杠 杆外端与压盘铰 接,中部通过铰 接支撑在离合器 盖上,内端和分 离轴承接触(分 离时),分离轴 承和分离套筒装 成一体,松套在 从动轴的轴套上 ,可做轴向移动 。分离拨叉中部 支撑在飞轮壳上 ,并通过拉杆和 踏板连接。

离合器的结构和工作原理PPT

离合器的结构和工作原理PPT

04
离合器的维护和保养
离合器维护保养的重要性
确保安全性能
离合器是汽车传动系统中的重要组成部分,其正常工作对 汽车的安全性能至关重要。定期进行离合器的维护和保养, 可以预防因离合器故障引发的安全事故。
提高使用寿命
适当的维护和保养可以有效延长离合器的使用寿命,降低 更换成本。
防止突发故障
及时发现并解决离合器的小问题,可以避免突发故障对行 车造成的影响,保障驾驶的顺畅和舒适。
离合器的结构和工作原理
目录
• 离合器概述 • 离合器的结构 • 离合器的工作原理 • 离合器的维护和保养 • 离合器的故障排除
01
离合器概述
离合器的定义和作用
离合器的定义
离合器是一种机械装置,用于控 制机械运动中的动力传递。
离合器的作用
在机械运动中,离合器可以控制 动力的接合和断开,实现平稳的 启动和停止,防止过载,以及满 足其他特定的运动要求。
03
离合器的工作原理
离合器的接合过程
离合器接合过程
当驾驶员踩下离合器踏板时,压盘在压力弹簧的作用下,将压盘与摩擦片紧密结合,同时 ,推杆也推动分离轴承,使离合器分离叉与分离轴承分离,从而实现了离合器的接合过程 。
摩擦力传递
在离合器接合过程中,摩擦片与压盘之间产生的摩擦力将发动机的动力传递到变速器,从 而实现动力的传递。
离合器的分类
根据工作原理
根据主动部分
离合器可以分为摩擦离合器和磁粉离 合器。
离合器可以分为单片离合器和双片离 合器。
根据接合方式
离合器可以分为啮合式离合器和摩擦 式离合器。
离合器的基本要求
01
02
03
04
接合平稳

离合器操纵机构

离合器操纵机构

第3节 离合器的操纵机构
3.1 人力式操纵机构
人力式操纵机构按传动方式分为:
机械式操纵机构:利用机械机构传动的操纵机构。 液压式操纵机构:利用液压元件传动的操纵机构。
机械式操纵机构分为
杆系传动、绳索传动。
第3节 离合器的操纵机构
两种机械式操纵机构的比较
杆系传动: 优点:结构简单;成本低;寿命长;可靠性高;
离合器的操纵机构
第3节 离合器的操纵机构
定义: 通过驾驶员使离合器分离,而后又使离合器柔和接合的机构。 离合器操纵机构的分类:
按照分离离合器的操纵能源分为:人力式和助力式
人力式又分为机械式和液压式;助力式又分为气压助力式和弹 簧助力式。 人力式操纵机构是以驾驶员作用在踏板上的力作为唯一的操作 能源;助力式操作机构除了驾驶员的理以为,还以其他的形式的 能源作为操作能源;气压助力式:以空气压缩机产生的压缩空气 作为主要操纵能源,人力作为辅助或者在气压系统失效时的后备 能源。
3.1.3 踏板助力装置的工作过程
A
C
B
3.1.3 踏板助力装置的工作特点
1.在整个助力过程中,助力作用由负到正变化;
2.助力弹簧释放的能量是驾驶员在前面的踏板行程中储存到 弹簧的能量。
3.弹簧助力的作用是在驾驶员需要较大的踏板力时,释放先 前储存的弹性能。
4.弹簧式助力装置属于人力操纵范围;
第3节 离合器的操纵机构 3.2 气压助力式离合器操纵机构 定义:以空气压缩机失效时的后备能源。 气源:气压助力式离合器操纵机构一般用于重型车辆,并与 车辆中的气压制动系统共用一套气源; 分类:气压助力式机械操纵机构;气压助力式液压操纵机构。 要求: 1.气压助力的输出力与踏板力和踏板行程是递增函数关系;

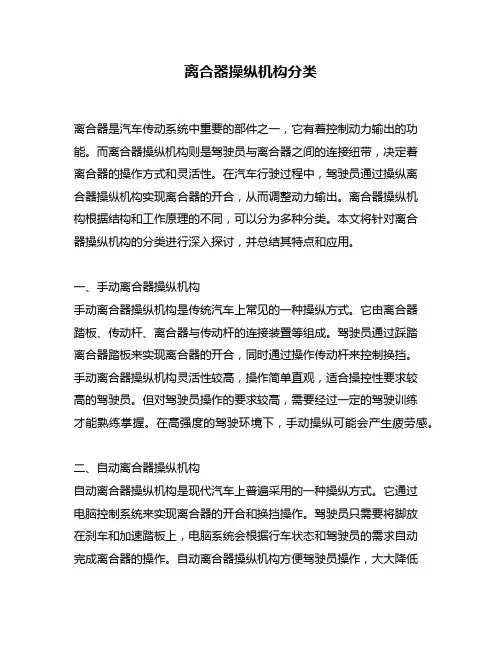

离合器操纵机构分类

离合器操纵机构分类

离合器操纵机构分类离合器是汽车传动系统中重要的部件之一,它有着控制动力输出的功能。

而离合器操纵机构则是驾驶员与离合器之间的连接纽带,决定着离合器的操作方式和灵活性。

在汽车行驶过程中,驾驶员通过操纵离合器操纵机构实现离合器的开合,从而调整动力输出。

离合器操纵机构根据结构和工作原理的不同,可以分为多种分类。

本文将针对离合器操纵机构的分类进行深入探讨,并总结其特点和应用。

一、手动离合器操纵机构手动离合器操纵机构是传统汽车上常见的一种操纵方式。

它由离合器踏板、传动杆、离合器与传动杆的连接装置等组成。

驾驶员通过踩踏离合器踏板来实现离合器的开合,同时通过操作传动杆来控制换挡。

手动离合器操纵机构灵活性较高,操作简单直观,适合操控性要求较高的驾驶员。

但对驾驶员操作的要求较高,需要经过一定的驾驶训练才能熟练掌握。

在高强度的驾驶环境下,手动操纵可能会产生疲劳感。

二、自动离合器操纵机构自动离合器操纵机构是现代汽车上普遍采用的一种操纵方式。

它通过电脑控制系统来实现离合器的开合和换挡操作。

驾驶员只需要将脚放在刹车和加速踏板上,电脑系统会根据行车状态和驾驶员的需求自动完成离合器的操作。

自动离合器操纵机构方便驾驶员操作,大大降低了驾驶员的负担。

自动操纵机构还能自动识别驾驶环境,并根据路况、车速和驾驶员的需求进行智能调整,提高了驾驶的舒适性和安全性。

三、半自动离合器操纵机构半自动离合器操纵机构是手动操纵和自动操纵的结合体,它在手动离合器操纵机构的基础上增加了电子控制装置。

驾驶员可以通过按下换挡拨片或推拉拨片来实现换挡操作,同时离合器的开合由电子控制装置自动完成。

半自动离合器操纵机构具有手动操纵的灵活性和自动操纵的便捷性,既适应了驾驶员操控的需求,又提高了驾驶的舒适性。

个人观点和理解:离合器操纵机构的分类是根据其结构和工作原理的不同进行的。

手动操纵机构是传统汽车上常见的一种操纵方式,既需要驾驶员的主动操作,又具有较高的操控性。

自动操纵机构通过电脑控制系统实现离合器的自动操作,极大地方便了驾驶员的操作。

离合器的操纵机构

离合器的操纵机构

第六节 离合器的操纵机构1.对操纵机构的要求1)踏板力要小,轿车一般在80~1 50N 范围内,货车不大于1 50~200N 。

2)踏板行程对轿车一般在80~1 50ram 范围内,对货车最大不超过1 80mm 。

3)踏板行程应能调整,以保证摩擦片磨损后分离轴承的自由行程可以复原。

4)应有对踏板行程进行限位的装置,以防止操纵机构因受力过大而损坏。

5)应具有足够的刚度。

6)传动效率要高。

7)发动机振动及车架和驾驶室的变形不会影响其正常工作。

2.操纵机构结构形式选择常用的离合器操纵机构主要有机械式、液压式等。

机械式操纵机构有杆系和绳索两种形式。

杆系传动机构结构简单、工作可靠,广泛应用于各种汽车中。

但其质量大,机械效率低,车架和驾驶室的变形会影响其正常工作,在远距离操纵时布置较困难。

绳索传动机构可克服上述缺点,且可采用适宜驾驶员操纵的吊挂式踏板结构。

但其寿命较短,机械效率仍不高。

此形式多用于轻型轿车中。

液压式操纵机构主要由主缸、工作缸和管路等部分组成,具有传动效率高、质量小、布置方便、便于采用吊挂踏板、驾驶室容易密封、驾驶室和车架变形不会影响其正常工作、离接合较柔和等优点。

此形式广泛应用于各种形式的汽车中。

3.离合器操纵机构的主要计算液压式操纵机构示意,如图2—17所示踏板行程S 由自由行程1s 和工作行程2s两部分组成: 2111222212021)(d b a d b a c c S Z S S S S f∆+=+=(2~36) f S 0为分离轴承自由行程,一般为1.5~3.0mm ,反映到踏板上的自由行程 图2一17 液压式操纵机构示意 1S 为20~30mm ;1d 、2d 分别为主缸和工作缸的直径;Z 为摩擦面面数;s ∆为离合器分离时对偶摩擦面间的间隙,单片:s ∆=O .85~1.30mm ,双片:s ∆=O .75~O .90mm 。

1a 、2a 、1b 、2b 、1c 、2c 为杠杆尺寸 (图2—17)。

离合器液压操纵机构的工作原理

离合器液压操纵机构的工作原理

离合器液压操纵机构的工作原理
离合器液压操纵机构的工作原理:
1. 液压泵:操纵机构通过一个液压泵提供液压能量。

液压泵通过旋转齿轮或活塞的运动,将液压油从油箱中吸入并推送到操纵机构中。

2. 油管:液压泵通过油管将压力传送到操纵机构中。

3. 油箱:系统中的液压油存储在一个专门设计的油箱中,同时还用于冷却和滤波液压油。

4. 主缸:主缸是离合器液压操纵机构的核心部分。

它包含了一个活塞和一个密封套,负责将液压油压力转化为力来操作离合器。

当液压泵提供压力时,活塞会向前移动,将力传递给离合器的压盘。

5. 压盘和离合器片:离合器的压盘是固定在发动机上,而离合器片是固定在变速箱上的。

当主缸施加足够的力来压紧压盘时,离合器片与压盘之间的摩擦力降低,离合器脱离,发动机的动力不再传递到变速箱。

6. 踏板:操纵机构中还包括一个踏板,司机通过踩踏踏板来操纵离合器。

踏板的运动将用于控制主缸的活塞运动,从而改变液压操纵机构的工作状态。

总的来说,离合器液压操纵机构通过液压泵、油管、油箱、主缸、压盘和离合器片,以及踏板等组成的系统,通过液压力来控制离合器的工作状态,使发动机和变速箱的动力传递得以顺畅进行。

汽车离合器的结构及工作原理

汽车离合器的结构及工作原理

汽车离合器的结构及工作原理-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除汽车离合器的结构及工作原理(总5页)-CAL-FENGHAI.-(YICAI)-Company One1-CAL-本页仅作为文档封面,使用请直接删除汽车离合器的结构及工作原理刘静敏0801500403离合器是能按工作需要随时将主动轴与从动轴接合或分离的机械零件可用来操纵机器传动系统的起动、停止、变速及换向等。

离合器结构主要包括主动部分、从动部分、压紧机构和操纵机构。

其主动部分有:飞轮、离合器盖和压盘;从动部分是从动盘;压紧机构是压紧弹簧;操纵机构有分离叉、分离轴承、离合器踏板和传动部件。

离合器的主动部分和从动部分借接触面间的摩擦作用,或是用液体作为传动介质(液力偶合器),或是用磁力传动(电磁离合器)来传递转矩,使两者之间可以暂时分离,又可逐渐接合,在传动过程中又允许两部分相互转动。

离合器种类繁多,根据工作性质可分为:①操纵式离合器。

其操纵方法有机械的、电磁的、气动的和液力的等,如嵌入离合器(通过牙、齿或键的嵌合传递扭矩)、摩擦离合器(利用摩擦力传递扭矩)、空气柔性离合器(用压缩空气胎胀缩以操纵摩擦件接合或分离的离合器)、电磁转差离合器(用激磁电流产生磁力来传递扭矩)、磁粉离合器(用激磁线圈使磁粉磁化,形成磁粉链以传递扭矩)。

②自动式离合器。

用简单的机械方法自动完成接合或分开动作,又分为安全离合器(当传递扭矩达到一定值时传动轴能自动分离,从而防止过载,避免机器中重要零件损坏)、离心离合器(当主动轴的转速达到一定值时,由于离心力的作用能使传动轴间自行联接或超过某一转速后能自行分离)、定向离合器(又叫超越离合器,利用棘轮-棘爪的啮合或滚柱、楔块的楔紧作用单向传递运动或扭矩,当主动轴反转或转速低于从动轴时,离合器就自动分开)。

汽车从启动到行驶的整个过程中,经常需要使用离合器。

离合器PPT课件

离合器PPT课件
右移而与飞轮分离,摩擦力消失,从而中断了 动力传动。
• 3)接合过程:缓慢地抬起离合器踏板,使从
动盘在压紧弹簧压力作用下左移与飞轮恢复接
触,二者接触面间的压力逐渐增加,相应的摩
擦力矩逐渐增加,离合器从完全打滑、部分打
滑,直至完全接合。2021
11
主动部分: 飞轮、离合器盖 和压盘。
从动部分 从动盘和从 动轴。
2021
19
单 片 式 离 合 器
2021
20
螺旋弹簧离合器
一、周布弹簧离合器(窗口凸台式) 1.单盘周布弹簧离合器的构造
采用若干个螺旋弹簧作压紧弹簧,沿摩擦盘圆周 分布的离合器。
特点是螺旋弹簧沿圆周均匀分布。
2021
21
2021
22
2021
23
2021
24
2021
25
周部弹簧离合器(传动片)
花键式轴心之间形成一种“软性联接”,因而发动机曲轴在传动时所产生的“扭转振动”不至通过离合器传到变速器,引起齿
轮振动发响,这就缓和了冲击载荷,有利于离合器的柔和接合。
当传递扭矩时,由摩擦片传来的扭矩,首先传到从动盘,继而通过减振弹簧传给从动盘毂,这时减振弹簧被压缩(如上右图)
,并利用减振摩擦片之间的摩擦来消耗扭转减振能量,使2扭02转1 振动迅速衰减。
2021
37
二、带扭转减振器从动盘的构造和工 作原理
带扭转减振器的从 动盘,以避免汽车传动 系统的共振,并缓和冲 击,提高传动系零件的 寿命,使汽车起步平稳。
不带减振器的从动
盘,结构简单,重量较
轻,多用在双盘离合器
中。
2021
38
C. 扭转减振从动盘
将扭转减震器与从 动盘装在一起

离合器系统.知识讲解

离合器系统.知识讲解
从动盘总成 (有怠速、有从动片)
11
序号 1 2 3 4 5 6 7 8 9 10 11 12
名称 弹簧罩 弹簧座 怠速减振弹簧 拨盘 后减振盘 阻尼弹簧片 阻尼压紧片 减振弹簧Ⅰ 减振弹簧Ⅱ 阻尼片 组件,见18~24 薄阻尼片
序号 13 14 15 16 17 18 19 20 21 22 23 24
克服回位弹簧推动排气阀上移,此时进气阀开启,高压气进入气缸内推动推杆。 松开踏板,液压力消失,阀芯在回位弹簧作用下回位,气阀关闭。排气阀开启,
高压气体排出气缸,助力效果消失,助力器推杆在离合器的反作用力作用下回位
气缸
液压腔
4
品质改变世界
3.离合器助力器
踩下踏板,离合器总泵活塞下移, 将在液压管道内建立液压,并传递 至液压腔B。
1- 离合器踏板机构;2- 离合器总泵;3- 离合器控制 管路;4- 储气筒;5- 离合器助力器;6- 分离拨叉; 7- 离合器分离轴承;8- 离合器压盘总成
2
品质改变世界
2.离合器总泵
初始状态,密封圈5处于补偿孔A
与进油孔B之间,总泵油腔通过补偿
孔A与油壶6相通。补偿孔可补偿管
道中因泄漏或温度引起的制动液损
9
品质改变世界
➢ 典型离合器总成爆炸图及零件名称
离合器盖总成(拉式)
序号 1 2 3 4 5
名称 固定环 分离拉环 卡箍 螺钉 垫圈
序号 6 7 8 9 10
名称 隔套
盖 平衡铆钉 支承环 传动片
序号 11 12 13
名称 盖铆钉 膜片弹簧
压盘
10
品质改变世界
➢ 典型离合器总成爆炸图及零件名称
8
品质改变世界
离合器的功用:

离合器的操纵机构

离合器的操纵机构
图1-2-2
2.液压式操纵机构 如图1-2-3 所示,液压式离合器操纵
机构主要由离合器主缸(又称总泵)、液 压管路和离合器工作缸(又称分泵)组成 。
图1-2-3
(1) 主缸的结构和工作原理
主缸结构如图1-2-4所示。离合器主缸具有以 下功能:使油液通过管路流至离合器分泵,通过使 用进油孔和补偿孔对温度变化和最小油液损失进行 补偿,以维持正确的流量;通过储油箱补偿孔排出 流体,补偿了离合器从动盘和压盘的磨损,从而无 需进行周期性调整。
离合器及操纵机构
离合器及操纵机构
知 识
了解离合器的设计要求。

掌握离合器操纵机构的组成。

掌握离合器的操纵机构工作原理。


会拆装离合器。

பைடு நூலகம்

一、离合器的操纵机构
离合器操纵机构有机械式、液压式和助 力式等。目前汽车离合器广泛采用的是机 械式或液压式操纵机构,如图1-2-1所示。
图1-2-4
(2) 工作缸的构造
工作缸构造如图1-2-5 所示。工作缸 内装有活塞、皮碗、推杆和放气螺钉等。
图1-2-5
(3) 液压式操纵系统的自动调整机构
近年来一些车型的液压操纵系统中采用 了自动调整机构,如图1-2-6 所示。
图1-2-6
二、离合器的主要设计要求
1.具有合适的储备能力,既能保证传递发动机的最 大转矩又能防止传动系过载。
图1-2-1
图1-2-1
1.机械式操纵机构 如图1-2-2 所示,杆系传动式离合器操纵机构
包括踏板组件、调整推杆、调整螺母、分离叉、分 离推杆、横轴、回位弹簧等。踩下踏板转动横轴, 从而移动分离叉,使离合器分离。当放松踏板时, 回位弹簧使联动装置返回至正常位置,并排除分离 叉上的压力。此动作使分离轴承与压盘分开。在调 整推杆一端的调整螺母可实现踏板自由行程的调整 。

汽车传动系统——离合器总成结构图解

汽车传动系统——离合器总成结构图解

汽车传动系统——离合器总成结构图解机械式离合器的动作原理1-飞轮2-从动盘3-压盘4-膜片弹簧离合器的主动部分和从动部分借接触面间的摩擦作用,使两者之间可以暂时分离,又可逐渐接合,在传动过程中又允许两部分相互转动。

液力离合器结构与动作原理1-叶轮2-输出轮3-油4-油的流向液力偶合器*工作液(油液)传递转矩,外壳与泵轮连为一体,是主动件;涡轮与泵轮相对,是从动件。

当泵轮转速较低时,涡轮不能被带动,主动件与从动件之间处于分离状态;随着泵轮转速的提高,涡轮被带动,主动件与从动件之间处于接合状态.磁粉式电磁离合器的动作原理1-粉末2-输入侧3-输出侧4-激磁线圈5-线型粉末6-磁通电磁离合器*线圈的通断电来控制离合器的接合与分离。

在主动与从动件之间放置磁粉,可以加强两者之间的接合力,这样的离合器称为磁粉式电磁离合器Audi 100型轿车离合器盖及压盘总成构造图1,3-平头铆钉2-传动片4-支承环5-膜片弹簧6-支承铆钉7-离合器压盘8-离合器盖离合器从动部分从动部分是由单片、双片或多片从动盘所组成,它将主动部分通过摩擦传来的动力传给变速器的输入轴。

从动盘由从动盘本体,摩擦片和从动盘毂三个基本部分组成。

为了避免转动方向的共振,缓和传动系受到的冲击载荷,大多数汽车都在离合器的从动盘上附装有扭转减震器。

为了使汽车能平稳起步,离合器应能柔和接合,这就需要从动盘在轴向具有一定弹性。

为此,往往在动盘本体园周部分,沿径向和周向切槽。

再将分割形成的扇形部分沿周向翘曲成波浪形,两侧的两片摩擦片分别与其对应的凸起部分相铆接,这样从动盘被压缩时,压紧力随翘曲的扇形部分被压平而逐渐增大,从而达到接合柔和的效果。

扭转减振器离合器接合时,发动机发出的转矩经飞轮和压盘传给了动盘两侧的摩擦片,带动从动盘本体和与从动盘本体铆接在一起的减振器盘转动。

动盘本体和减振器盘又通过六个减振器弹簧把转矩传给了从动盘毂。

因为有弹性环节的作用,所以传动系受的转动冲击可以在此得到缓和。

项目4离合器操纵机构结构原理及拆装

项目4离合器操纵机构结构原理及拆装
在日常使用中,注意防止尘土和杂物进பைடு நூலகம்离合器操纵机构内 部,以免影响其正常工作。
THANKS FOR WATCHING
感谢您的观看
总结词
离合器在操作过程中出现异常声音,影响驾驶体验。
详细描述
在踩下或松开离合器踏板时,离合器部位发出异响,可能伴随振动 或顿挫感。
排除方法
检查离合器分离轴承是否正常工作,更换损坏的轴承;检查离合器 片是否松动或损坏,调整或更换离合器片。
05 离合器操纵机构维护保养 建议
定期检查与调整
定期检查离合器操纵机构的各部件是 否正常,包括拉索、离合器踏板、分 离叉等,确保其处于良好的工作状态 。
离合器踏板位于驾驶员 座椅下方,操作方便。
可靠性高
离合器操纵机构经过精 心设计和制造,具有较
高的可靠性。
维护成本低
由于其简单的结构,离 合器操纵机构的维护成
本相对较低。
03 离合器操纵机构拆装步骤
拆装前的准备
01
02
03
工具准备
准备所需工具,如螺丝刀、 扳手、套筒等。
车辆准备
将车辆放置在平坦地面, 拉起手刹并将挡位放在空 挡。
离合器打滑
总结词
离合器在结合状态下无法传递足 够的扭矩,导致发动机空转或加
速缓慢。
详细描述
当踩下离合器踏板并换挡后,车 辆无法获得足够的推力,发动机 转速迅速上升但车速提升缓慢。
排除方法
检查离合器片是否磨损严重或沾 有油污,清理或更换离合器片; 检查压盘和飞轮是否磨损严重,
必要时更换。
离合器异响
定期调整离合器操纵机构的间隙和自 由行程,保证离合器能够正常、平稳 地接合和分离。
使用优质润滑油
