徕卡隧道净空测量解决方案之净空点标定
徕卡全站仪测量功能介绍和使用方法范例
徕卡全站仪测量功能介绍和使用方法范例一、徕卡全站仪测量功能介绍1.角度测量：徕卡全站仪可以通过水平和垂直角度测量功能准确测量目标点与基准点之间的角度。
它可以实现单次测量或连续测量，精确度较高。
2.距离测量：徕卡全站仪配备了激光测距仪，可以快速、准确地测量目标点与仪器之间的距离。
它可以实现单次测量、连续测量或间隔测量。
3.高度测量：徕卡全站仪还可以通过瞄准目标点并测量距离来计算目标点的高度。
它可以在不同地形条件下进行测量，具有较高的精度。
4.坐标测量：徕卡全站仪可以通过测量不同目标点之间的距离和角度来计算目标点的坐标。
它可以实现直角坐标和极坐标测量，并可以将测量结果导入电脑进行处理和分析。
5.数据存储和导出：徕卡全站仪可以存储大量的测量数据，并可以通过USB接口或蓝牙功能将数据导出到电脑或其他设备进行进一步处理。
它还支持数据导入和导出的各种格式。
下面以测量目标点坐标为例，介绍了徕卡全站仪的使用方法。
1.准备工作：在开始测量之前，首先需要在合适的位置设置徕卡全站仪，并确保设备水平放置。
然后打开仪器，并进行初始设置和校准。
2.设置目标点：使用徕卡全站仪的望远镜瞄准目标点，然后通过触摸屏幕上的操作界面进行目标点设置。
可以选择直接输入坐标，或者通过望远镜观测目标点并导入测量数据。
3.测量角度：通过望远镜观测目标点，然后使用徕卡全站仪的角度测量功能测量目标点与基准点之间的水平和垂直角度。
可以选择单次测量或连续测量。
4.测量距离：使用徕卡全站仪的激光测距仪功能，对目标点进行距离测量。
可以选择单次测量、连续测量或间隔测量。
5.计算坐标：通过测量角度和距离，可以使用徕卡全站仪的数学计算功能计算目标点的直角坐标或极坐标。
可以选择将测量结果导出到电脑进行进一步处理。
6.数据处理：将测量数据导入电脑后，可以使用相关软件进行数据处理、分析和绘图。
可以生成高精度的测量结果和图形展示。
总结：徕卡全站仪是一种功能强大、测量精度高的测量仪器，具有多种测量功能和使用方法。
徕卡TS系列隧道测量操作手册_V4.2
用户手册软件标识感谢您使用TS系列机载隧道测量应用软件。
使用中如有什么问题或修改意见，请与我们联系，我们将竭诚为您服务。
为正确、可靠地使用本软件，请仔细阅读本用户手册或CD中相关电子文档中的详细说明。
关于使用本软件的权利与义务，请参照《徕卡软件许可协议》。
软件标识在软件CD标签上，标有该软件的注册号和版本号。
请在下面填写上版本号与注册号，以便你在需要的时候，与徕卡测量系统（上海）有限公司或授权的代理商联系。
注册号：软件版本：1. 概述 (1)1.1 软件的主要功能与特点 (1)1.1.1主要功能 (1)1.1.2主要特点 (1)1.2 适用仪器及程序容量 (2)1.2.1适用仪器 (2)1.2.2程序容量 (2)1.3 软件的安装 (2)1.4一般约定 (5)1.5 关于演示版本的申明 (5)2．软件操作流程 (6)2.1 启动 (6)2.2 总体结构图 (7)3．线路定义 (8)3.1 启动 (8)3.2 控制点 (8)3.3 平面定线 (9)3.4 竖向定线 (12)3.5 设计断面 (13)4．放样测量 (16)4.1 启动 (16)4.2 超欠挖随机检测 (16)4.3 开挖轮廓线放样 (17)4.4 横断面扫描测量 (19)4.5 隧道中边桩放样 (19)5．成果查看 (23)5.1 启动 (23)5.2 超欠挖检测成果 (23)5.3 轮廓线放样成果 (23)5.4 横断面测量成果 (24)5.5 中边桩放样成果 (24)6．数据传输 (26)7．后处理软件 (27)7.1程序的安装与卸载 (27)7.2程序界面 (28)7.3 通用术语 (36)8．附录：数据输入实例 (36)8.1平曲线设计输入 (37)8.2 断面数据输入 (39)8.3 竖曲线设计数据输入 (40)目录隧道测量是整个隧道建设工作中的一个重要环节，传统的作业方法，往往采用“计算器+全站仪”或者“打印好的坐标表+全站仪”的工作模式。
莱卡全站仪使用的基本步骤
引言：莱卡全站仪是一种用于测量和记录地理空间数据的精密仪器。
它在土木工程、建筑、测量等领域中得到广泛应用。
本文将介绍莱卡全站仪的基本步骤，帮助读者了解如何正确、高效地使用该仪器。
概述：本文将分为五个大点进行阐述，每个大点包含了莱卡全站仪使用的关键步骤。
这些步骤覆盖了设置仪器、测量点的选择、测量操作、数据处理和校验等方面。
正文内容：一、设置仪器1. 安装三脚架：将莱卡全站仪放置在稳固的三脚架上，并确保三脚架放置平稳。
2. 调整仪器水平：通过调整三脚架螺丝，使仪器处于水平状态。
可以通过使用气泡管或仪器内置的水平功能进行辅助调整。
3. 建立基准点：在测量区域内选择一个可靠的基准点，并使用固定的方法将其标记出来。
这将有助于后续的测量操作。
二、测量点的选择1. 选择目标点：根据实际需求，在测量区域内选择需要测量的目标点。
可以根据地图、图纸或实地勘测确定目标点的具体位置。
2. 设置测量参数：根据实际情况，设置莱卡全站仪的测量参数，包括水平角、垂直角和距离等参数。
这些参数将影响测量结果的准确性和精度。
3. 朝向目标点：使用仪器的望远镜将目标点对准。
可以通过调整仪器的转台或望远镜的方向来实现。
三、测量操作1. 水平角测量：通过观测测量仪器上的水平角读数来测量目标点与基准点之间的水平角度。
可以使用仪器上的水平盘或数字显示仪表进行测量。
2. 垂直角测量：使用仪器的望远镜观测目标点与仪器位置之间的垂直角度。
这可以通过仪器上的垂直盘或数字显示仪表来实现。
3. 距离测量：使用仪器上的测距功能，通过测量仪器与目标点之间的光电距离来确定两者之间的距离。
可以使用激光、红外线或者其他传感器进行测量。
四、数据处理1. 数据记录：将测量得到的角度和距离数据记录下来。
可以使用仪器自带的数据存储功能，或者将数据上传到计算机进行进一步处理。
2. 数据校准：对测量数据进行校准，消除仪器误差和系统偏差。
可以使用莱卡全站仪自带的校准工具或者外部软件进行校准。
徕卡TMGeoMoS监测解决方案介绍
5
应用案例介绍—地铁
南京地铁保护区运行监测系统
根据《南京市轨道交通管理条例》和《南京市轨道交通保护实施细则》的规定,在地铁控 制保护区范围内进行建设的建(构) 筑物,施工期间均需对临近地铁进行结构安全监测！
6
应用案例介绍—地铁
南京地铁保护区运行监测系统
金融城、南京报业、国泰君安项目基坑位于 地铁二号线雨润大街站至元通站区间两侧。 其中金融城基坑围护结构外边线距地铁二号 线区间最近距离约为15米。在这些工程建设 过程中，有可能导致地铁结构变形，甚至坍 塌。
自动化监测系统结构图
控制点 自然表面
X,Y,Z
监测点Biblioteka X,Y,Z观测房告警系统 观测墩 扩展应用 GeoMoS数据管理、处理和分析 气象传感器 室内温度调节
程控开关
太阳能供电
通讯方式：电台, 无线, GPRS/CDMA, 电缆 (RS232, RS485，光纤)
220V直接供电 / UPS
3
应用案例介绍—地铁

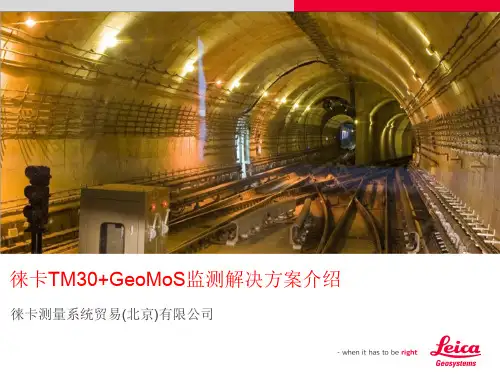

徕卡TM30+GeoMoS监测解决方案介绍
徕卡测量系统贸易(北京)有限公司
目录
1. 徕卡TM30+GeoMoS监测原理介绍 2. 应用案例介绍 地铁监测案例 水电大坝监测案例 边坡监测案例 桥梁监测案例 3. 徕卡TM30监测系统配置包介绍
2
徕卡TM30+GeoMoS监测原理介绍
应用效果： 采用GeoMoS+TM30自动化监测系统，实现平庄西露天煤矿滑坡监测全自动化，相比之前 人工测量方法，不仅降低监测工作强度，增强监测人员及设备的安全性，同时大大提高 工作效率，可以实时掌握滑坡体的状态，从而保证矿区人民的生命财产安全。
19
隧道净空断面检查初探
３ 工程概 况及检 查程 序【 ２ ． 司
隧道净 空是指 隧道 内轮 廓线 所包 围的空 间 ， 包
括公路隧道建筑限界 、 通风及其它功能所需的断面
积． 断 面形状 和 大小 应根 据 结构 设计 力 求得 到 最 经
增从 高 速 是广 州 增 城 至从 化 高 速公 路 ，全 长 ６ ６ ． ８公 里 ， 由主线 和街 口支 线组 成 ， 呈 Ｙ字形 南 北
面线性控制 ； 爆破参数选择 ； 现场装药经验控制． 技
术 层面 能够控 制 的只有 测量 线性 控制 ， 爆破 参 数及 现 场装药 量 根据经 验确 定 ．
１ 隧 道 净 空 定 义
下 面以广州增从高速马 留山隧道为例简要介
绍一 下 ，本 工程 采 用徕 卡 Ｔ Ｃ ４ ０ ２全 站 仪配 卡 西 欧 ４ ８ ０ ０计 算器 测 量检 算 断面 实测 数 据 ，附上本 项 目
第２ ９卷 第 １ １期 （ 下）
２ ０ １ ３年 １ １月
赤 峰 学 院 学 报 （自 然 科 学 版 ）
Ｊ ｏ ｕ ｎａ ｒ ｌ ｏ ｆ Ｃ ｈ ｉ ｆ ｅ ｎ ｇ Ｕ ｎ ｉ ｖ ｅ ｒ ｓ ｉ ｔ ｙ （ Ｎ ａ ｔ ｕ ｒ ａ ｌ Ｓ ｃ ｉ ｅ ｎ ｃ ｅ Ｅ ｄ ｉ ｔ ｉ ｏ ｎ ）
｛ ｘ ｙ ） ： （ Ａ Ｂ Ｃ Ｆ ） ： ｐ ｏ ｌ （ ｘ － ６ ９ ７ ４ １ ． ２ ６ ６ ， Ｙ 一 １ ０ ３ ８ ２ ． １ ９ １ ） ：
ｊ ＜ Ｏ ＝ ＞ ｊ ＝ ｊ ＋ ３ ６ Ｏ ： ｊ
Ｊ ＜ ２ ８ ６ ｄ １ ８ ’ ２ ３ ” ＝ ＞ Ｇｏ ｔ ｏ ２ ：
也越 来越 多 ， 基建 工 程施 工 素 有 “ 金 桥银 隧” 之说 ， 而 隧道 施 工 的盈 利 对 一个 标 段 的盈 利 水平 占有 极 大 的 比例 ， 可 以说 线 路是 否盈 利关键 看 隧道 能否 盈 利 ，而 隧道 盈利 的重 点在 于 隧道 开挖 的超 欠 挖 控 制． 控 制超 欠 挖 只 有 从 以下 几 个 方 面着 手 ： 测 量 断
徕卡测量办公室简易操作
徕卡测量办公室简易操作徕卡测量是一种高精度、高效率的测量方法，通常应用于建筑、土木工程等领域。
在办公室中进行简易操作，主要是指在办公室环境下使用徕卡测量仪器进行测量的方法与步骤。
以下是一种简易办公室测量操作的1200字以上的详细步骤：1.预备工作在开始测量之前，首先需要准备好徕卡测量仪器和相关附件。
确保测量仪器的电池电量充足，并连接好必要的电缆。
检查仪器的部件和操作按钮是否正常，确保测量仪器处于良好的工作状态。
同时，还需要准备好必要的测量标志物，如测量杆、测量尺等。
2.设置基准点在办公室测量中，首先需要确定一个基准点。
基准点可以是办公室内的一个固定位置，如墙角、柱子等。
将测量仪器放置在基准点上，并进行水平调整，使仪器的水平仪指示器达到水平状态。
3.定位目标点根据需要测量的具体要求，确定办公室中的目标点位置。
目标点可以是桌面、墙壁或其他待测物体的特定位置。
利用徕卡测量仪器的指示功能，将测量仪器对准目标点，并进行精确定位。
4.进行测量操作按下徕卡测量仪器上的测量按钮，开始进行测量操作。
在测量过程中，可以根据需要选择不同的测量模式，如水平测量、垂直测量、角度测量等。
根据仪器的指示，将测量仪器对准目标点，并进行测量。
5.记录测量结果测量完成后，将测量结果记录下来。
可以使用办公软件，如Excel等，记录测量数据。
根据需要，可以计算出测量结果的平均值、标准差等统计指标。
同时，还可以将测量结果进行图形化处理，生成测量图表。
6.分析与应用测量结果根据测量结果，进行数据分析和应用。
根据测量结果的统计指标，判断测量结果的准确性和可信度。
如果发现测量误差较大，则需要重新进行测量操作。
根据测量结果，可以进行进一步的设计、规划和调整。
例如，在办公室装修中，可以根据测量结果调整家具、灯具等的布置位置和高度。
7.仪器的维护与存放测量仪器在办公室测量操作后，需要进行适当的维护与存放。
清洁仪器的外观和镜头，保持仪器的整洁。
将测量仪器放回仪器箱中，防止灰尘和湿气的侵入。
徕卡GNSS道路建设测量解决方案-徕卡测量系统
徕卡测量系统贸易（北京）有限公司 GNSS & GIS产品与应用主管 孙红斌
徕卡GNSS道路建设测量解决方案 目录
1、道路工程测量概述 2、道路建设过程中的测量工作 3、徕卡GNSS运用于道路建设测量
2
徕卡GNSS道路建设测量解决方案 道路工程测量概述
道路指的是为各种车辆和行人通行的基础设施；按其使用特点可分为公路、铁路、市政道 路、厂矿道路等。 工程测量是研究工程建设和自然资源开发中各个阶段所进行的控制测量、地形测绘、施工 放样和变形监测的理论和技术的科学。 道路工程测量是研究道路工程建设在道路勘测设计、施工过程和管理阶段所进行的各种测 量工作。
3
徕卡GNSS道路建设测量解决方案 道路工程测量概述
道路工程测量工作在道路工程建设中起着重要的作用。 在道路建设过程中，为获得一条最经济、最合理的路线，首先要进行路线勘测 ，绘制带状地形图和纵、横断面图，进行纸上定线和路线设计，这一阶段的工作称 为测绘。 将设计好的路线平面位置、纵坡及路基、结构物等在地面实地打桩标定出来， 以便指导施工，这一阶段的工作称为测设。
17
施工建设阶段 徕卡GPS道路放样解决方案
瑞士版RoadRunner & 中国版道路专家：程序功能强大，操作简单易用，可完成各种线路 断面测量放样工作，满足复杂工作需要
18
运营维护阶段 施工建设阶段
沉降观测 施工复测
路面摊铺 规划设计
程
19
运营维护阶段 徕卡GPS桥梁变形监测解决方案
• 最聪明的GNSS接收机 •555通道，业内最多 •新一代RTKplus算法，自适应 测量定位 •核心专利，挡不住的固定解 • 进口首创RTK安卓测量APP •徕卡易测，上海技术中心开发 •内置符合国家规范可编辑的测 量点编码文件 •成果导出，可直接导出CASS 等非常丰富的数据成果格式
徕卡隧道净空测量解决方案之净空点标定
徕卡地铁隧道净空测量解决方案----净空点标定邵国防2015年9月22日⏹适用范围：地铁铺轨前隧道净空点标定⏹方案介绍：地铁隧道的净空直接关系到地铁的安全运行，在地铁铺轨前，隧道净空测量是一项十分重要的测量任务。
目前很多地铁项目都要求施工方把所测的净空点在实际位置进行标记出来，以方便后续的检测。
如下图隧道某一断面需标定的净空点示意图：传统的净空测量方式是通过计算器逐点计算所需标定的净空点坐标，然后手工输入到全站仪中，通过放样标记到实地位置，再进行标定。
新的隧道净空方案增加了净空点标定功能，仪器根据所要标定的输入断面里程，自动定位到所在里程的净空点，通过指示激光，可清晰地看到净空点在隧道管壁上的实际位置，外业人员就可以轻松进行标定，外业测量完成后，数据可导入隧道净空软件进行分析报告。
该方法只需要输入线路中心数据，在仪器上定义隧道参数就可进行工作，流程少、操作简单、自动化程度高、易学易用，极大地提供了净空点标定工作效率，保障后续工程施工进度。
仪器配置：1.仪器要求：徕卡Viva系统全站仪，如TS15、TS502.机载软件：徕卡隧道净空测量软件3.后处理软件：徕卡隧道净空后处理软件现场测量：1、隧道中心线按要求把隧道中心线坐标数据按以下格式进行编排，分别为：桩号里程，X，Y，H把中心线坐的文件格式，然后再更改文件的后缀名为“*.tsc”最后，把编辑好的中心线文件“*.tsc”，复制到SD卡的Data文件夹下，软件即可自动识别读取。
2、隧道测量配置进入程序：在仪器主菜单，“开始测量”—>“测量+“—>“隧道净空测量”选择隧道中心线：选择程序中第一个功能“中心点导入”，进入中心点导入操作界面，如下界面截图，可在来自文件中选取SD卡中的中心线文件，软件可自动读取所选取文件的中心点个数、最小里程、最大里程，继续下一步。
净空测量配置：在配置界面中，需要设置隧道相关的参数，测量参数界面主要设置隧道断面半径和断面里程限差。
徕卡数字水准仪操作说明2024
徕卡数字水准仪操作说明引言徕卡数字水准仪是一种高精度的测量工具，广泛应用于土木工程、建筑工程、测绘等领域。
本文将详细介绍徕卡数字水准仪的操作方法，包括仪器的基本概述、使用前的准备工作、操作流程及注意事项。
概述徕卡数字水准仪采用先进的激光技术和数字化处理，具备高精度、高稳定性和易操作的特点。
其主要组成部分包括主机、测距仪、支架等。
仪器通过激光测距系统测量水准观测点的高差，并将数据显示在屏幕上。
用户可以通过键盘进行设置和操作，实现测量、记录和数据导出等功能。
正文1. 使用前的准备工作1.1 确认仪器的完好性和稳定性：在使用之前，需要检查仪器的各个部分是否完好，并进行校准和调整。
如发现仪器有损坏或失调的情况，应及时修复或更换。
1.2 安装和调整支架：将支架安装在水平平台上，并进行水平调整。
确保支架在使用过程中的稳定性和准确性。
2. 操作流程2.1 设置仪器参数：根据实际需求，设置仪器的参数，包括单位、测量模式、高差限值等。
参数的设置直接影响到测量结果的精度和准确性。
2.2 定位水准观测点：根据测量任务的要求，选择合适的测量点，并将仪器安置在合适的位置。
注意选择平稳、无障碍、无干扰的地点。
2.3 开始测量：根据仪器的提示，对目标点进行测量。
仪器会自动记录和计算高差值，并在屏幕上显示出来。
当测量完成后，可以进行数据的保存和导出。
2.4 数据处理和分析：通过相关软件或工具对测量数据进行处理和分析，以得到更精确的结果。
可以绘制高差曲线，进行误差检查和校正，提高测量的可靠性和准确性。
2.5 记录和报告：将测量结果记录下来，并编写测量报告。
报告应包括测量数据的详细信息、误差分析和结论等，以满足工程测量和监测的需求。
3. 注意事项3.1 操作安全：在使用数字水准仪时，应注意操作安全。
特别是在户外施工和测量时，应做好防护措施，避免事故的发生。
3.2 温度和湿度：数字水准仪对环境温度和湿度有一定的要求。
使用前需查看说明书，了解具体要求，避免在极端或不合适的环境中使用。
莱卡坐标定向操作方法
莱卡坐标定向操作方法莱卡（Leica）是一家全球知名的测量仪器制造商，在测量领域具有广泛的应用。
莱卡坐标定向操作方法是指利用莱卡设备进行坐标定向的技术操作过程。
下面我将详细介绍莱卡坐标定向操作方法。
莱卡坐标定向操作方法主要包括以下几个步骤：准备工作、仪器设置、数据采集、数据处理和精度评定。
1. 准备工作：在进行莱卡坐标定向之前，需要对工作区域进行认真勘测，确定控制点的位置和布设。
控制点包括控制基准点和检测点，用于进行测量和校正。
此外，还需要准备好所需的莱卡设备和配套软件。
2. 仪器设置：将莱卡设备放置在合适的位置，确保其稳定性和水平度。
然后，根据实际情况选择不同的仪器设置方式，包括单点定向、多点定向和面状定向等方式。
3. 数据采集：使用莱卡设备进行数据采集。
主要包括使用全站仪进行角度观测和使用测距仪进行距离观测。
在观测过程中，需要注意保持仪器的稳定，并避免干扰因素对测量结果的影响。
4. 数据处理：将采集到的数据导入到莱卡配套软件中进行处理。
首先，根据观测数据计算各个控制点之间的坐标。
然后，进行误差分析和精度评定，判断观测数据的准确性和可靠性。
5. 精度评定：通过误差分析和精度评定，判断测量结果的精度水平。
精度评定常用的方法包括重复观测法和闭合环校正法。
根据精度评定结果，可以对测量结果进行修正和调整。
莱卡坐标定向操作方法的关键在于仪器的选择和设置、数据的采集和处理以及精度的评定。
合理的仪器设置和稳定的测量操作可以有效提高测量的准确性和可靠性。
在数据处理过程中，需要注意遵循严格的数学原理和方法，保证计算结果的准确性。
精度评定是判断测量结果是否满足要求的重要环节，通过精度评定可以对测量结果进行修正和调整，提高其精度水平。
除了上述操作方法，还有一些注意事项需要特别提醒。
首先，莱卡设备属于高精度测量设备，使用时需要注意保护和维护，避免碰撞和摔落。
其次，在进行坐标定向时，应选择合适的天气条件进行观测，避免雨雾等不利因素对测量结果的影响。
徕卡P50_三维激光扫描仪在地铁隧道竣工测量中的应用
河南科技Henan Science and Technology 电气与信息工程总第812期第18期2023年9月徕卡P50三维激光扫描仪在地铁隧道竣工测量中的应用罗喻真1杨统2加松2（1.武汉大学测绘学院，湖北武汉430072；2.武汉天测测绘科技有限公司，湖北武汉430074）摘要：【目的】地铁隧道竣工测量成果将直接影响地铁隧道后期建设工作。
研究三维激光扫描仪在地铁隧道竣工测量中的应用流程和数据处理方法，为同类项目提供参考。
【方法】以武汉市轨道交通19号线隧道的竣工测量为例，先介绍徕卡P50扫描仪的测量原理和仪器特点，再阐述外业数据采集、点云预处理和点云分析的方法。
【结果】对隧道点云数据进行隧道收敛和椭圆度分析、错台分析及渗漏水探测等，并将分析结果与全站仪测量结果进行对比。
【结论】三维激光扫描数据与全站仪测量数据的较差大部分集中在1cm内，二者较差在3cm内的占比为99.3%。
因此，徕卡P50扫描仪的精度能满足隧道监测要求，在竣工未铺轨隧道的竣工测量中的应用效果良好。
关键词：徕卡P50三维激光扫描仪；隧道竣工测量；点云分析中图分类号：P258文献标志码：A文章编号：1003-5168（2023）18-0014-05 DOI：10.19968/ki.hnkj.1003-5168.2023.18.003Application of Leica P503D Laser Scanner in Completion Survey ofSubway TunnelLUO Yuzhen1YANG Tong2JIA Song2（1.School of Geodesy and Geomatics,Wuhan University,Wuhan430072,China;2.Wuhan Tiance Surveyingand Mapping Technology Co.,Ltd.,Wuhan430074,China）Abstract:[Purposes]The completion measurement results of subway tunnels will directly affect the later construction of subway tunnels.The application process and data processing method of3D laser scanner in subway tunnel completion measurement are studied to provide reference for similar projects.[Meth⁃ods]Taking the completion measurement of the tunnel of Wuhan Rail Transit Line19as an example,the measurement principle and instrument characteristics of Leica P50scanner are introduced firstly,and then the methods of field data acquisition,point cloud preprocessing and point cloud analysis are ex⁃pounded.[Findings]The tunnel convergence and ellipticity analysis,dislocation analysis and water leak⁃age detection were carried out on the tunnel point cloud data,and the analysis results were compared with the total station measurement results.[Conclusions]The difference between the three-dimensional laser scanning data and the total station measurement data is mostly concentrated within1cm,and the proportion of the difference between the two within3cm is99.3%.Therefore,the accuracy of Leica P50 scanner can meet the requirements of tunnel monitoring,and the application effect is good in the comple⁃tion measurement of untracked tunnel.Keywords:Leica P503D laser scanner;tunnel completion survey;point cloud analysis收稿日期：2023-04-04作者简介：罗喻真（1986—），男，硕士，实验师，研究方向：精密工程测量；杨统（1985—），男，大专，工程师，研究方向：自动化变形监测及三维扫描；加松（1989—），男，大专，工程师，研究方向：三维激光扫描。
徕卡全站仪测量功能介绍和使用方法课件
（五）全站仪的自动控制
（3） Modem控制 镜站方式
18
三、徕卡全站（仪六—）新超技站术仪领导先驱
徕卡 GLPS：精确自动 定位和定向的仪器。
全站仪（激光测距） 陀螺仪 GPS
19
四、全站仪的发展趋势
！ 1、度盘读数自动化
！
—— 测量机器人的来临
2、目标照准自动化 ！
3、基座安平自动化 ！
Precision TPS2000 Series
Land & Engineering Surveying
TPS1100
Professional Series
TPTSC7x0005
Performance Series
TPS300
Basic Series
Building and Construction
4.4 全站仪§测1.量1 全站仪的概念
1、什么是全站仪 ➢ 速测术与速测仪 ➢ 全站仪 — 全站型电子速测仪
1
速测术与速测仪
§1.1 全站仪的概念
在经典测量中，人们把快速测量距离 和方位的方法称为速测法，或称速测术（ Tachymetry）。把快速测量距离和方位的 仪器称之为速测仪(Tachymeter)。
2
4.4 全站仪测量
全站型电子速测仪是由电子测角、电子测距、电子计算 和数据存储等单元组成的三维坐标测量系统，能自动显示测 量结果，能与外围设备交换信息的多功能测量仪器。由于仪 器较完善地实现了测量和处理过程的电子一体化，通常称之 为全站型电子速测仪（Electronic Total Station）或简称全站仪 。
System Settings
Tracking Mode On/Off Tie Distance
莱卡ts09操作方法
莱卡ts09操作方法莱卡TS09是一款全站仪，具有高精度和高效率的测量功能，适用于土木工程、建筑工程、道路工程等领域的测量工作。
下面是莱卡TS09的详细操作方法。
1. 开启测量仪：首先，按下电源按钮，测量仪将会自动开启。
待仪器启动后，系统会进行一系列自检程序，直到显示屏上出现主界面。
2. 设置测量单位：在主界面上，使用触摸屏选择“设置”选项进入设置菜单。
在单位设置选项中，可以选择测量距离的单位，常用的有米、英尺等。
3. 设置测量模式：在设置菜单中，还可以选择测量模式，如快速测量、单次测量、连续测量等。
根据具体测量需求选择相应的模式。
4. 设置测量基准：在设置菜单中的基准设置选项中，可以选择使用相对测量基准或绝对测量基准。
相对基准适用于在同一工程中进行多次测量，绝对基准适用于新工程开始测量。
5. 设置测量误差校正：莱卡TS09支持误差校正功能，可以提高测量的精度。
在设置菜单中，选择误差校正选项，并按照仪器提示进行相应的校正操作。
6. 选择测量目标：在主界面上，使用触摸屏选择“目标点”选项，系统将会进入目标点选择界面。
可以通过触摸屏或键盘输入相关信息来选择测量目标点。
7. 测量操作：将测量仪对准目标点，并按下测量按钮进行测量。
在测量过程中，测量仪会发出信号以对准目标并进行测量。
待测量完成后，测量结果将显示在屏幕上。
8. 数据记录与导出：莱卡TS09具有数据记录和导出功能，可以存储测量数据。
在主界面上，选择“数据处理”选项进入数据处理界面，可以查看已测量数据，并选择导出方式。
9. 附加功能：莱卡TS09还具有一些附加功能，如自动水平校正、坡度测量、角度测量等。
在设置菜单中，可以选择相应的附加功能并进行相应的操作。
10. 关闭测量仪：在主界面上，选择“关机”选项，按下确认按钮即可关闭测量仪。
待仪器关闭后，即可进行下一步操作或进行存储和导出数据的操作。
以上就是莱卡TS09全站仪的详细操作方法。
使用这款仪器进行测量时，需要注意仪器的平稳放置、目标点的选择和仪器的定期校准等。
隧道净空全断面测量中多视觉传感器全局标定方法
Ａｂｓ ｔ ｒ ａ ｃ ｔ ：Ｔｈ ｅ ｔ ｕｎｎ ｅ ｌ ｃ ｌ ｅ ａ ｒ ａ ｎｃ ｅ ｆ ｕｌ ｌ ｃ ｒ ｏ ｓ ｓ — ｓ ｅ ｃ ｔ ｉ ｏ ｎ ｖｉ ｓ ｕ ａ ｌ ｍｅ ａ ｓ ｕ ｒ ｅ ｍｅ ｎ ｔ ｓ ｙｓ ｔ ｅ ｍ ｆ ｅ ａ ｔ ｕ ｒ ｅ ｓ ｗｉ ｄｅ ｓ ｐａ ｃ ｅ ｍｅ ａ ｓ ｕｒ ｅ ｍｅ ｎｔ ｒ ａ ｎｇ ｅ ａ ｎｄ ｗｉ ｄ ｅ ｄｉ ｓ ｔ ｒ ｉ ｂｕ ｔ ｉ ｏ ｎ ｏ ｆ ｖ ｉ ｓ ｉ ｏ ｎ ｓ ｅ ｎｓ ｏｒ ｓ ｗｈｉ ｃ ｈ ｐ ｒ ｏｖ ｉ ｄ ｅ ｎ ｏ ｓ ｈａ ｒ ｅ ｄ ａ ｎ ｇｌ ｅ ｏ ｆ ｖ ｉ ｅ ｗ． ． Ｔｈｅ ｕｓ ｅ ｏ ｆ ａ ｐｐｒ ｏ ｐ ｒ ｉ ａ ｔ ｅ ｍｅ ｔ ｈ ｏｄ ｔ ｏ ａ ｃ ｈ ｉ ｅ ｖ ｅ ｔ ｈｅ ｈｉ ｇｈ ｐｒ ｅ ｃ ｉ ｓ ｉ ｏ ｎ ｇｌ ｏｂ ａ ｌ ｃ ａ ｌ ｉ ｂｒ ａ ｔ ｉ ｏｎ ｏ ｆ ｔ ｈｅ ｓ ｙ ｓ ｔ ｅ ｍ ｉ ｓ ｃ ｒ ｕｃ ｉ ａ ｌ ｔ ｏ ｒ ｅ ａ ｌ ｉ ｚ ｅ ｈｉ ｇ ｈ ｐ ｒ ｅ ｃ ｉ ｓ ｉ ｏ ｎ ｍｅ ａ ｓ ｕｒ ｅ — ｍｅ ｎｔ ｏ ｆ ｆ ｕｌ ｌ ｃ ｒ ｏ ｓ ｓ — ｓ ｅ ｃ ｔ ｉ ｏ ｎ ｏｆ ｔ ｕ ｎｎ ｅ ｌ ｃ ｌ ｅ ａ ｒ ａ ｎｃ ｅ ． Ｔｈｉ ｓ ｐａ ｐｅ ｒ ｉ ｎｔ ｅ ｇ ｒ ａ ｔ ｅ ｄ ｔ ｈｅ ２ Ｄ ｐ ｌ ａ ｎａ ｒ ｔ ａ ｒ ｇ ｅ ｔ ｗｉ ｔ ｈ １ Ｄ ｔ ａ ｒ ｇ ｅ ｔ ｔ ｏ ｐｅ ｒ — ｆ ｏｒ ｍ ｇｌ ｏ ｂａ ｌ ｃ ａ ｌ ｉ ｂｒ ａ ｔ ｉ ｏｎ ｆ ｏｒ ｔ ｈｅ ｖ ｉ ｓ ｕａ １ ｍｅ ａ ｓ ｕ ｒ ｅ ｍｅ ｎ ｔ ｓ ｙｓ ｔ ｅ ｍ ：Ｔｈ ｅ ｉ ｎｔ ｒ ｉ ｎ ｓ ｉ ｃ ｐ ａ ｒ ａ ｍｅ ｔ ｅ ｒ ｓ ｏ ｆ ｅ ａ ｃ ｈ ｃ ａ ｍｅ ｒ ａ ｗｅ ｒ ｅ ｃ ａ ｌ ｉ —
徕卡地铁解决方案
4
地铁解决方案
徕卡对于地铁快速新建提供了全面的应用解决方案，主要包括： 徕卡地铁施工路面扫描系统 徕卡地铁隧道断面监测系统 全自动化的Geomos变形监测系统 全自动化的Geomos变形监测系统 Geomos
5
徕卡地铁施工路面扫描系统
6
徕卡地铁施工路面扫描系统 系统组成
7
徕卡地铁施工路面扫描系统 功能特点
14
徕卡地铁隧道断面监测系统 机载程序
15
徕卡地铁隧道断面监测系统 分析模块
16
徕卡地铁隧道断面监测系统 部分成功案例
本系统已经成功运用于上海地铁4号线、6 号线、11 11号线等多条地铁的隧道断面监 本系统已经成功运用于上海地铁4号线、6号线、 8号线、11号线等多条地铁的隧道断面监 测中
17
13
徕卡地铁隧道断面监测系统 主要特点
可任意自定义要监测的隧道断面； 自动剔除一些测量到隧道管线和其他部位的粗差点； 可根据实际情况任意设置断面扫描的起点和终点； 可任意对比任何两个断面数据的变形量； 测量数据曲线、拟合曲线、设计曲线等可设置为显示或不显示，并可自定义其 曲线的颜色； 变形数据以图形和报表的方式输出，方便直观； 整个软件操作简单，人性化程度高。
徕卡地铁解决方案
徕卡测量系统贸易（北京）有限公司
地铁重要性和我国的现状
地下铁道交通，是一座城市融入国际大都市现代化交通的显著标志
各个城市均迅速掀起建设地铁热潮
国家扩大内需政策，大力投资地铁项目，支持城市基础设施建设
2
3
上海地铁规划图
地铁事故频发
2003年 2003年7月1日上海轨道交通4号线旁通道工程施工渗水塌陷事故 日上海轨道交通4 2007年 2007年3月28日中铁十二局第二工程公司在承建北京市地铁10号线2标 28日中铁十二局第二工程公司在承建北京市地铁10号线2 日中铁十二局第二工程公司在承建北京市地铁10号线 段施工过程中出现环向裂缝事故 2008年11月15日杭州萧山区萧山风情大道地铁一号线出口附近发生大 2008年11月15日杭州萧山区萧山风情大道地铁一号线出口附近发生大 面积地面塌陷事故 2009年 月份发生在上海的11号线地铁打通事故 2009年1月份发生在上海的11号线地铁打通事故 11 ……
徕卡全站仪使用说明书(两篇)
引言概述：本文是徕卡全站仪使用说明书的二部分，主要介绍了徕卡全站仪的使用方法和技巧。
徕卡全站仪作为一种先进的测量工具，具有高精度、高效率和多功能等优点，在土木工程和建筑工程等领域得到了广泛的应用。
通过深入了解本文的内容，读者将能够熟练操作徕卡全站仪，并正确应用于实际工作中。
正文内容：一、基本操作方法1. 开机和关机操作：详细介绍如何正确地开机和关机，包括如何检查电池电量、连接蓝牙等操作。
2. 仪器校准和配置：介绍仪器的校准方法和配置步骤，包括设置仪器的坐标系统、单位和显示方式等。
3. 测量模式选择：详细介绍不同的测量模式，在测量前根据需要选择合适的模式。
4. 数据存储与传输：介绍如何将测量数据保存在仪器内存中，并通过USB或蓝牙传输到计算机或其他设备。
5. 其他基本操作：包括调整仪器的亮度、对焦、触摸屏操作等。
二、测量技巧1. 放样测量：介绍如何使用徕卡全站仪进行放样测量，包括放样点的选择、放样方法和放样误差控制等。
2. 面积和体积测量：详细说明如何使用徕卡全站仪进行面积和体积测量，包括扫描测量和多边形测量两种方法。
3. 地形测量：介绍如何使用徕卡全站仪进行地形测量，包括地形点的选择、测量方法和数据处理等。
4. 坡度测量：详细说明如何使用徕卡全站仪进行坡度测量，包括单点坡度测量和连续坡度测量两种方法。
5. 高程测量：介绍如何使用徕卡全站仪进行高程测量，包括单点测高、隔测法和测高网法等方法。
三、高级功能应用1. 自动追踪：介绍徕卡全站仪的自动追踪功能，包括目标点的选择、追踪参数的设置和使用技巧等。
2. 视野图像：详细讲解徕卡全站仪的视野图像功能，包括如何拍摄和处理视野图像，并应用于测量和设计中。
3. 遥控功能：介绍如何通过遥控器对徕卡全站仪进行控制，包括遥控器的使用方法和常见问题解决。
4. 数据处理与导出：详细说明如何对测量数据进行处理和分析，包括数据导入和导出、数据转换和处理等。
5. 配套软件的使用：介绍徕卡全站仪配套的软件使用方法和技巧，包括数据管理、测量规划和报告生成等功能。
徕卡TPS隧道测量系统培训(PPT 53页)
→
↘换页
29
徕卡TPS隧道三维断面测量——使用例子: 喷射混凝土厚度
喷射混凝土层厚度的非破坏性测试
• 在喷射混凝土前后，两个 横断面的重叠
• 混凝土的厚度、面积、体 积的计算以及非破坏性测 试
• 在整个横断面用高密度点 确定层的厚度
30
徕卡TPS隧道三维断面测量——使用例子: 地质超挖 确定地质超挖计算
◆相比传统检测速度至少快10倍。
23
徕卡TPS隧道机载测量功能一——随机检测超欠挖量
• 马上在全站仪屏幕上对隧道实施评 估
• 数据评估 • 里程 • 偏离中线值 • 与设计标高的高差 • 超欠挖量（含水平及垂直分量） • 坐标值
• 图形评估 • 测量断面相对设计断面的偏差 • 通过浏览光标以数值的形式显示 所选测点的偏差值
40
徕卡TPS隧道机载测量功能五——开挖轮廓线放样
智能的主动模式 -
2
确保隧道高精度开挖
1
• 采用无棱镜测距方式自动放样
• 自动修正掌子面凸凹不平的影响， 可实际放出不同里程的开挖轮廓线
• 在曲线段或掌子面不垂直于隧道中 心线的条件下，放样误差能够自动 排斥在外
41
徕卡TPS隧道机载测量功能五——开挖轮廓线放样界面
42
徕卡TPS隧道机载测量功能五——开挖轮廓线放样界面
43
徕卡TPS隧道机载测量功能五——开挖轮廓线放样 ●传统办法：
1、采用“五寸台法”；2、用全站仪进行打周遍眼；3、直接放出圆心进行画圆 第一、二种的精度很好，尤其是第二种超欠挖很容易控制，但是速度慢，影响循 环时间；第三种放样速度快，但是精度不高，很容易造成超欠挖留下隐患，影响 后序施工
15
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
徕卡地铁隧道净空测量解决方案
---- 净空点标定
邵国防
2015年9月22日
⏹适用范围：
地铁铺轨前隧道净空点标定
⏹方案介绍：
地铁隧道的净空直接关系到地铁的安全运行，在地铁铺轨前，隧道净空测量是一项十分重要的测量任务。
目前很多地铁项目都要求施工方把所测的净空点在实际位置进行标记出来，以方便后续的检测。
如下图隧道某一断面需标定的净空点示意图：
传统的净空测量方式是通过计算器逐点计算所需标定的净空点坐标，然后手工输入到全站仪中，通过放样标记到实地位置，再进行标定。
新的隧道净空方案增加了净空点标定功能，仪器根据所要标定的输入断面里程，自动定位到所在里程的净空点，通过指示激光，可清晰地看到净空点在隧道管壁上的实际位置，外业人员就可以轻松进行标定，外业测量完成后，数据可导入隧道净空软件进行分析报告。
该方法只需要输入线路中心数据，在仪器上定义隧道参数就可进行工作，流程少、操作简单、自动化程度高、易学易用，极大地提供了净空点标定工作效率，保障后续工程施工进度。
⏹仪器配置：
1.仪器要求：徕卡Viva系统全站仪，如TS15、TS50
2.机载软件：徕卡隧道净空测量软件
3.后处理软件：徕卡隧道净空后处理软件
现场测量：
1、隧道中心线
按要求把隧道中心线坐标数据按以下格式进行编排，分别为：桩号里程，X，Y，H
把中心线坐标的文本文件另存为编码为“ASNI“的文件格式，然后再更改文件的后缀名为“*.tsc”
最后，把编辑好的中心线文件“*.tsc”，复制到SD卡的Data文件夹下，软件即可自动识别读取。
2、隧道测量配置
进入程序：在仪器主菜单，“开始测量”—> “测量+“—> “隧道净空测量”
选择隧道中心线：选择程序中第一个功能“中心点导入”，进入中心点导入操作界面，如下界面截图，可在来自文件中选取SD卡中的中心线文件，软件可自动读取所选取文件的中心点个数、最小里程、最大里程，继续下一步。
净空测量配置：在配置界面中，需要设置隧道相关的参数，测量参数界面主要设置隧道断面半径和断面里程限差。
测量方式要改为手动测量
高程列表：需输入隧道净空相对于隧道中心线位置的高度差值，向上为正值，向下为负值
3、净空点标定
设站定向：在隧道内，通过仪器设站功能，使用已知点控制点完成仪器的设站定向，可使用已知点设站或后方交会的方式进行设站。
推荐使用后方交会的设站方式，仪器的位置可根据实际情况灵活设置。
进入程序的“横断面测量”菜单，打开“手动净空测量界面”，如下图所示，可直接在“断面里程”输入框中输入所需测量的净空点里程，点击“测存”操作按钮，仪器会自动转到相应里程的第一个净空点，即中心线最底端的净空点。
仪器定位到相应净空点位置后，自动测量该位置的坐标和理论净空点坐标的偏差，并自动调整，当偏差小于设置限差后，仪器就会提示“目标点测量完成”，此时激光指示位置即是所需标记的净空点，可使用喷漆进行实地标定。
标定完成后，点击“下一个”操作按钮，点名会自动+1，然后点击“测存”操作按钮，仪器就会自动转到下一净空点，按此流程依次进行逐点标定。
该断面所有净空点测量完成后，软件会提示一个对话框“该断面测量完成”。
4、净空数据分析报告
净空数据计算：使用徕卡隧道净空后处理软件可直接导入外业采集的净空点数据，设置好净空参数后，即可自动计算净空数据。
净空报告：根据净空点测量数据自动生成净空报告。
