真空泵冷却器冷却水改造技术方案(已批修改)(精选.)
密封油真空泵冷却水系统改造分析
密封油真空泵冷却水系统改造分析作者：***来源：《机电信息》2020年第14期摘要：某2×660 MW机组密封油系统真空泵冷却靠闭式水冷却，在机组停运后，为确保密封油系统的安全、稳定运行，密封油真空泵需保持连续运行，闭式水系统无法退出运行，闭式水泵运行造成辅机电耗增加、运行成本增加的问题，为此，对密封油真空泵冷却水系统进行了改造。
同时，为变废水为宝，通过增加一路复用水作为密封油真空泵冷却水，在机组停运后，可将密封油真空泵由闭式水冷却切换为复用水冷却，闭式水系统退出运行，达到节能降耗的目的。
关键词：闭式水;复用水;密封油真空泵;改造方案0 引言燃煤电厂发电机普遍采用水-氢-氢冷却方式，发电机密封油系统的作用是防止发电机内氢气从发电机壳与转子间的缝隙漏出，带走发电机运行时密封瓦产生的热量[1]。
国内氢冷发电机组密封油系统主要有单流环式密封油系统[2]、双流环式密封油系统[3]和三流环式密封油系统[4-5]，其通常采用闭式水冷却方式冷却，闭式水冷却的弊端在于只有密封油系统全停后才能停运闭式水泵，闭式水泵长时间运行造成厂用电率增加。
密封油系统能否安全、稳定运行將直接影响机组运行的安全、经济性[6]。
本文介绍了某2×660 MW机组单流环密封油系统的真空泵闭式冷却水系统改造方案，既解决了闭式水冷却存在的问题，又能将复用水变废为宝。
1 设备概述该电厂装机容量为2×660 MW，发电机密封油系统为单流环密封油系统，发电机额定氢压为0.45 MPa，额定氢压下发电机密封瓦进口处的密封油压为0.51 MPa，保持密封油压与氢气压力差值在55～75 kPa，发电机设计漏氢量≯14 m3/d。
密封油压与氢气压力的差值由差压阀自动调节。
密封油真空泵冷却水系统主要由密封油箱、浮子油箱、回油扩大槽、空气抽出槽、2台交流密封油泵、1台直流事故密封油泵、密封油真空泵及其附属设备、管道、各取样开关等组成，如图1所示，密封油真空泵靠本机闭式水冷却。
真空泵改造技术方案
8)设备试运行加油脂等工作，润滑油脂招标人提供。安装后的试运调试，并处理调试过程中的缺陷。
3
施工组组长：翟智为
成员：赵大春、陈泽辉、袁云清、袁刘真、莫振强、战怀林、陈永昌、陈平仔
施工技术人员：翟智为、陈永昌、赵大春、袁刘真、莫振强
3.对不能保证施工质量的方案提出否决建议，请有关领导部门处理。
4.整理、汇总质量验收记录。
7
安全员
1
有五年以上现场工作经验，熟悉《电力建设安全工作规程》,责任心强,忠于职守，有安全员上岗证，持证上岗
1.全面负责真空泵安装的安全工作。
2.参加对指导书的审核工作，参加安全交底双签字工作，在工作中认真检查指导书的执行情况。
《工业金属管道工程施工及验收规范》GBJ235-97。
《建筑机械使用安全技术规程》JGJ33-2001。
《施工现场临时用电安全技术规范》JGJ46-2005。
《电力建设安全工作规程》（火力发电厂部分）DL5009.1-2002。
《电力建设安全施工(生产)管理制度》。
《建设工程施工现场供用电安全规范》GB50194-93。
《火电施工质量检验及评定标准》（焊接工程篇）电建质(96)111号文。
《地基与基础工程施工及验收规范》GB50202-2002。
《混凝土结构工程施工质量验收规范》GB50204-2002。
《钢筋焊接及验收规程》JGJ18-2003。
《钢筋焊接接头试验方法标准》JGJ/T27-2001。
《建设工程施工现场供用电安全规范》GB50194-93。
4
焊工
1
熟悉焊接工艺及相关要求，具有与焊接项目相符合的有效焊工证。
某厂1000MW机组水环式真空泵密封水冷却水改造
某厂 1000MW 机组水环式真空泵密封水冷却水改造发布时间：2022-01-07T05:53:37.188Z 来源：《中国电业》2021年第22期作者：丁炳光[导读] 某电厂安装2台1000MW凝汽式汽轮机，每台机组配备3台200EVMA型水环式真空泵丁炳光国家能源集团谏壁发电厂【摘要】某电厂安装2台1000MW凝汽式汽轮机，每台机组配备3台200EVMA型水环式真空泵。
该泵密封水冷却水在夏季运行时冷却效果差，使真空泵出力下降，影响机组的经济运行。
本文对水环式真空泵的原理、运行特性进行了阐述，探讨提高真空泵效率，改善机组真空的途径。
夏季循环水温度较高时，用空调冷冻水通过板式换热器冷却真空泵密封水，能够明显降低水环式真空泵的工作水温度，使真空泵在夏季能达到较好的出力，提高机组效率，节能效果明显。
【关键词】水环式真空泵密封水空调冷冻水 1前言某电厂处于长江沿岸，某期工程安装了2台1000MW凝汽式机组，凝汽器排汽采用开式循环冷却水，每台凝汽器抽真空系统配置3台200EVMA型水环式真空泵，真空泵密封水的冷却水源采用闭冷水和工业水。
在夏季运行时闭冷水和工业水温度高，水环式真空泵冷却器的冷却效果差，达不到使用要求，使水环式真空泵的出力下降，影响机组的安全和经济运行。
因此，为了改善水环式真空泵内的工作环境，降低水环式真空泵密封水温度，提高凝汽器的真空度，本文提出了用闭冷水冷却和空调冷冻水冷却并联运行的改造方案。
2真空系统简介真空系统中的抽汽设备是凝汽式汽轮机的重要组成部分，它的任务是将漏入凝汽器内的空气和不凝结气体不断地抽出，以维持凝汽器的正常真空。
每台机组配置3台相同型号100%出力的真空泵。
正常运行时2台运行，1台备用。
真空泵的密封水为汽轮机凝结水，正常运行时，由凝结水泵升压的水通过补、排水浮子阀维持真空泵正常水位。
由于密封水在泵体内做功产生热量同时吸收从凝汽器内抽出的气体的热量，因而其温度升高，为维持密封水温度在其汽化温度以下，避免造成泵气蚀，在系统内往复做功的密封水需要被不断地进行冷却。

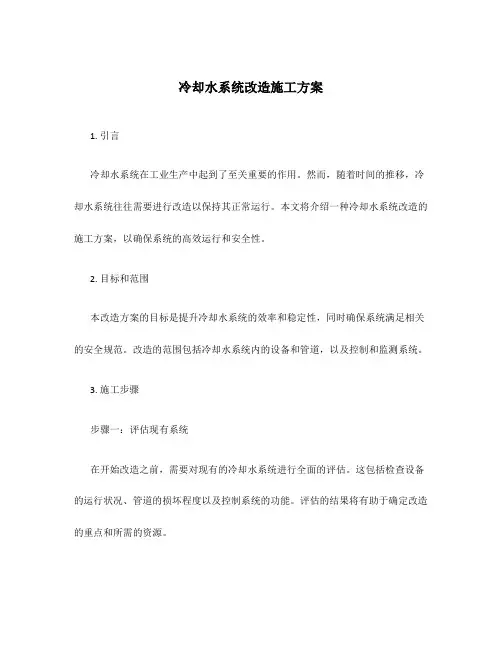

冷却水系统改造施工方案
冷却水系统改造施工方案1. 引言冷却水系统在工业生产中起到了至关重要的作用。
然而，随着时间的推移，冷却水系统往往需要进行改造以保持其正常运行。
本文将介绍一种冷却水系统改造的施工方案，以确保系统的高效运行和安全性。
2. 目标和范围本改造方案的目标是提升冷却水系统的效率和稳定性，同时确保系统满足相关的安全规范。
改造的范围包括冷却水系统内的设备和管道，以及控制和监测系统。
3. 施工步骤步骤一：评估现有系统在开始改造之前，需要对现有的冷却水系统进行全面的评估。
这包括检查设备的运行状况、管道的损坏程度以及控制系统的功能。
评估的结果将有助于确定改造的重点和所需的资源。
步骤二：更新设备和管道根据评估的结果，确定需要更新或更换的设备和管道。
这可能包括更换老化的泵、阀门和冷却塔，修复或更换损坏的管道等。
设备和管道的更新应遵循相关的安全规范和制造商的指导。
步骤三：优化管道布局在改造过程中，可以考虑优化管道布局，以提高冷却水系统的效率和稳定性。
优化布局应考虑管道的长度、直径和流量分布等因素，并确保系统能够满足预定的冷却需求。
步骤四：改进控制和监测系统除了更新设备和管道，改造过程还应包括改进冷却水系统的控制和监测系统。
这包括安装更先进的传感器、仪表和自动控制设备，以实现对冷却水系统的实时监测和精确控制。
步骤五：测试和调试在改造完成后，进行全面的测试和调试，以确保冷却水系统正常运行并满足设计要求。
测试和调试的过程应包括对设备、管道和控制系统的功能进行验证，并记录相关的数据和参数。
步骤六：培训和文档编制改造完成后，培训操作人员并编制相关的文档，包括操作手册、维护手册和安全操作规程。
这将有助于操作人员正确运行和维护改造后的冷却水系统。
4. 安全措施在施工过程中，应严格遵守相关的安全规范和操作规程。
施工人员应佩戴适当的个人防护装备，并遵循操作程序。
对于涉及冷却水系统的高风险任务，应采取额外的防护措施，例如使用适当的安全工具和设备。
真空回潮机冷却水系统技术改造
响生产的问题。
关键词 ：真 空回潮机 ；冷却水 ；循环泵
中 图分 类 号 ：Ｔ Ｓ ４ ３ 文 献标 识码 ：Ｂ
一
、
改造背景
等 ，冷却塔储 水罐 内的存水量 也不 同，因此会 出现工 作时 部分冷却塔 “ 缺水 ”和补水时部分储水 罐 “ 溢水 ”的情况 。 为此 ，在４ 个冷却 塔储水 罐底 部增 加管路 将４ 个储 水罐 连通 ，来平衡４ 个储 水罐 的存 水量（ 见 图Ｉ ） ，以减少 “ 溢水”
线 优化 的主要对象 ，在实 现闭环 自动 控制 的基础上 ，可 以
对风量 的给定计算进行优化处理 ，以提高锅炉的效率。
三 、系统 实施效果
整个 系统 的实施包括优化控制系统与Ｄ Ｃ Ｓ 的通信 、优化 控制 方案在 线仿真 、投运 准备 、试运行 、验 收投运 五个 阶
收稿 日期 ：２ ０ １ ２ — １ ２ — ２ １
４ 号 冷凝 泵
４ 号储 水罐
补水 ；自动控制主要用于每天开机前补充生产损耗冷却水 。
２ ． 将４ 个冷却塔储水罐联通
图１ 冷却塔储水 罐联通改造示意 图
３ ． 通过水温探测控制冷却水塔风扇 的启停
冷却水依 靠室外 冷却塔 风扇 降温 ，冬 季外界 温度过低 时 ，风扇运转会 导致冷却水冻结 ，造成冷却塔缺水。
集水温入Ｐ Ｌ Ｃ 控制程 序中 ，冷却水的温度低于 ｌ ２ ℃时冷却水 塔风扇 自动停止 ；冷却水温度高于 １ ８ ℃时水塔 风扇启动 。 ４ ． 冷却水循环管路 防冻改造
真 空回潮机冷却 水从冷凝 泵进 入每个 凉水塔冷 却段前
＝ ＝ ＝ — 崮 — — 管 ７ １
＼＼ ｆ
— — — — — — — —
空压机冷却水系统改造施工方案
一、工程概况XX高科股份有限公司是一家专门从事半导体器件研究、开发、设计、伸长的高新技术企业。
现需对厂房原有的空压机冷却水系统改造，提高节能效果。
二、编制依据《压缩空气站设计规范》GB50029-2003《压力管道安装工程施工及验收规范》及解释劳部发1996-140号《机械设备安装工程施工及验收规范》GB50231《工业金属管道设计规范》GB50316-2000《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《建筑工程安全生产管道条例》中华人民共和国国务院令第393号《建筑及排水设计规范》GB50015-2003《建筑给水排水及采暖工程质量验收规范》GB50242-2002三、人员架构3.2.1项目经理：领导及协调整个项目的进展3.2.2技术负责人：技术总顾问指导解决施工中的技术困难现场负责人：负责项目各项工作的具体安排施工员：负责现场施工进度等方案的具体实施安全员：负责工程管理的安全工作资料员：负责工程的资料编辑、整理、移交以及备案3.2.7质检员：负责工程管理的质量工作预算员：负责工程的预算、决算材料员：负责材料及设备的采购供应工作四、工程要求1、水塔、水泵、水箱均需要做基础支承，水管管道每隔一定距离放支撑码2、冷却水塔最高处安装防雷针，由原有防雷线引至3、冷却水管接至空压机旁预留阀门，由客户接至空压机4、室外所有配线管道均需配套铁管，电源线不得外露五、工程器材1、200T高温型圆形冷却水塔2、冷却水泵3、不锈钢散热水箱4、镀锌冷却水管5、橡胶软接6、蝶阀7、Y型过滤器8、止回阀9、焊接法兰10、温度计11、压力计12、铜闸阀13、电气自动控制六、施工工艺流程安装前准备→主要设备安装→管道安装→管道焊接→管道试验→管道清理→交工。
七、施工方案1、准备A、设备安装前，对设备基础进行联合检查验收，未经检查验收的设备基础不得进行设备安装。
B、为保证设备安装精度，本工程设置中心线、水准点和高程控制基准点。
330MW机组真空泵工作液冷却水系统改造节能分析
330MW机组真空泵工作液冷却水系统改造节能分析发表时间：2019-05-17T11:02:34.667Z 来源：《电力设备》2018年第33期作者：骆炎军程燕[导读] 摘要：真空泵的运行状态直接影响机组的真空度。
（广东国华惠州热电分公司广东惠州 516082）摘要：真空泵的运行状态直接影响机组的真空度。
为保障机组运行安全，提高机组的经济性，对真空泵工作液冷却水系统进行了改造。
通过试验和计算分析，对真空泵工作液冷却水系统的改造效果进行了定量分析评估。
关键词：真空泵；冷却水；改造；节能分析 Analysis on Energy Saving of 330MW Unit Vacuum Working Liquid Cooling Water System Pump LUO Yan-jun，CHENG Yan Guangdong guohua huizhou thermal power plant branch，Huizhou 516082 Abstract：The vacuum of the unit was directly affected by the vacuum pump operation conditions.It is important to reconstruct the vacuum pump working liquid cooling water system to guarantee the security of the unit and improve the economical efficiency of the unit.Through the experiment and the calculation and analysis，the quantitative analysis and evaluation of the reforming effect of the vacuum pump working liquid cooling water system are carried out. Key word：vacuum pump；cooling water；reconstruction；energy efficiency analysis 0.概述某电厂处于广东惠州沿海地区，一期工程已投产两台330MW双抽凝汽式供热汽轮机，凝汽器排汽采用海水开式冷却，每台凝汽器抽真空系统配置2台200EVMA型水环式真空泵，真空泵工作液的冷却水源采用开式循环水，在夏季运行时循环水温度高，水环式真空泵冷却器的冷却效果差，达不到使用要求，使水环式真空泵的出力下降，影响机组的安全和经济运行，因此，为了改善水环式真空泵内的工作环境，降低水环式真空泵工作液温度，提高凝汽器的真空度，本文提出了在原有管式冷却器上串联加装板式换热器的改造方案。
丰润热电公司真空泵冷却系统技术改造
丰润热电公司真空泵冷却系统技术改造摘要：本文简要阐述了水环真空泵的主要作用和结构原理，并通过丰润热电2×300MW供热机组4台真空泵冷却系统的技术改造，从理论和技改前、后实际数据对比上，证实了改造后获得的经济效益。
关键词：真空泵真空度冷却器冷却水一、概况丰润热电公司两台机组为哈汽公司生产的C250/N300-16.7/538/538型亚临界供热凝汽式汽轮机，投产于2009年，每台机组配置了2台湖北同方高科泵业有限公司制造的“2BW4 353-OEK4”型水环式真空泵。
1.真空泵的主要作用：a.在机组启动和运行过程中，使凝汽器建立和维持一定的真空度；b.将凝汽器汽侧不溶于凝结水的气体不断排出。
2.汽轮机真空在线系统图见图1图 1 汽轮机SIS在线真空系统图2.丰润热电水环真空泵基本参数表1二、水环真空泵结构及工作原理1.水环式真空泵组的组成水环真空泵组主要由以下设备和构件组成：泵体、电机、汽水分离器、板式冷却器、系统管道阀门、系统控制元件、热工探头和仪表、连接件等。
组装图见图2，外形照片见图3。
图 2 水环真空泵组的组装图图 3 水环真空泵组照片2.水环真空泵内部结构水环式真空泵均为单级单作用水环泵结构，叶轮两侧同时吸、排气。
叶轮偏心地置于由侧盖和泵体组成的腔室中，叶轮叶片是前弯式的。
轴的两端分别由装在轴承架内的滚动止推轴承支承。
轴的一端用刚性联轴器与电动机连接。
轴封装置为填料轴封，在轴与填料接触部位装有轴套，以防止泵轴腐蚀和磨损。
内部结构示意图见图4.1、水环2、泵体3、叶轮4、吸气腔5、排汽腔图 4 水环真空泵内部结构图3.水环式真空泵工作原理水环式真空泵的工作原理可用图3来具体说明。
当径向式叶轮在部分充水的壳体中运转时，由于受离心力的作用，水被甩向四周，如图5（b）所示，形成同心的水环，该水环被6片叶片等分成6个小水室，因此，小水室中的气体不会被扩展或压缩。
然而，当叶轮装成如图5（c）所示的偏心位置后，叶片小室1～3的容积是逐渐扩大的，这就产生了从连接点C开始，经吸入段S的吸气过程；另一方面，叶片小室4～6的容积则随着叶轮的转动而逐渐缩小，这就构成了气体通过压出段D的排气过程。
冷却水改造纯水方案
冷却水系统改纯水改善技术要求编制：审核：批准：2019年10月18日背景：C/D区域高温炉及碳化炉设备使用的冷却水系统，现每月添加除垢剂（有专人跟踪供应商添加）的方式对水质进行处理，但实际水处理效果不佳，设备电柜内用冷却水各元器件水管接头发生腐蚀严重，水垢杂质明显，经常发生水管堵塞等情况，导致设备高危故障率高。
一、原因分析：1.现水质处理使用除垢剂并且一月一次的方式，水处理可能无法完全每时每刻处理2.除垢剂无法处理水中氯离子，氯离子含量高导致不锈钢接头发生腐蚀一般洁净水小于25PPM时对不锈钢管道影响较小3.水质电导率偏高，电导率高说明水中金属离子含量较高，例如钙离子、镁离子、铁离子等，在炉水温度较高时易绳长碳酸钙、碳酸镁等结垢，造成炉体热传导差，炉冷区却效降低，严重时造成爆管。
二、范围区域：一楼C区及D区设备：冷区水循环系统三、方案针对原因分析做以下方案，原则：降低改造成本，最大范围内利用旧材料及设备，在现有的系统进行合理改造。
1、设备配置平面图及设备安放位置房间的规划2、设备现有配置系统说明及维护费用现C/D区冷却水系统，配置冷却水箱及冷区水塔，设备用冷却水由供水泵从水箱中抽水，回水经过冷却水塔冷却回到水箱，每月定期添加除垢剂，处理水质费用每年16万。
但水质处理效果不佳，设备配电柜冷却水管接头腐蚀严重，水管经常由于水垢堵塞水管，从而引发设备故障及产品受损等情况。
3、新增纯水设备技术要求，净化后纯水达到的要求参数及维护费用3.1 由于本项目同时考虑不C、D区冷却系统，故将纯水房选择在4号水箱和3号水箱的中间位置（现该位置放置垃圾筐收集日常垃圾），如纯水设备房示意图所示，这样可以节约纯水到达水箱的管路，并且可以方便人员的日常管理及维护。
需建造房屋50平米左右，放置设备及动力柜等配置3.2 水系统循环流程C、D 区冷却水箱水或自来水原水水箱纯水设备处理纯水箱通过水泵分别输送到3号水箱和4号水箱，循环处理现水箱水质（各水箱之间有水位平衡管道）3.3自动控制要求原水箱安装液位传感器上限位X1及下限位X2三号水箱液位传感器上限位X3四号水箱液位传感器上限位X4三号水箱通原水箱管道补水控制电动阀Y1四号水箱通原水箱管道补水控制电动阀Y2三号水箱通原水箱管道给水控制电动阀Y3四号水箱通原水箱管道给水控制电动阀Y4当原水水箱下限位感应器感X2应时检查到原水水箱液位低，打开电动阀门Y1、Y2，进行系统回水补入原水水箱，原水水箱上限位X1信号到达时，电动补水阀Y1/Y2关闭三号及四号水箱液位感应器X3/X4未显示水箱满水时，自动打开给水电动阀Y3/Y4进行给水，X3/X4信号检测到位时停止给水。
冷却循环水系统水泵节能改造技术方案
姜堰市化肥有限责任公司循环水系统低压水泵节能改造技术方案xxxx新能源科技有限公司2011年9月5日目录一、项目概况 (2)1.1循环水系统概况 (2)1.2水泵参数 (3)1.3 系统组建原则 (4)二、水泵节能改造方案 (4)2.1水泵调速节电原理 (4)2.2水泵调速控制技术 (6)2.3节电率概算 (7)2.4循环水监控系统 (8)2.5水泵节能电气回路 (8)2.6水泵节能监控结构示意 (9)三、系统部件规格和功能 (9)3.1PLC控制系统 (9)3.1.1 控制器 (10)3.1.2 I/O输入输出模块 (11)3.2监控系统 (14)3.2.1 硬件 (14)3.2.2 软件 (15)三、项目实施步骤 (16)四、设备清单 (16)五、附录 (18)一、项目概况姜堰市化肥有限责任公司是在原姜堰市化肥厂基础上于1999年5月重组投产的企业，由宜兴灵谷股份有限公司、姜堰市工业资产经营有限公司、省化肥公司三家合股投资兴建，为姜堰市重点工业企业。
下设氮肥、热电两个分厂，厂区占地14.48万平方米，具有13万吨尿素、8万吨合成氨、12万KW电力的生产能力。
公司组建后投入近亿元，对生产系统进行大规模技术改造，扩大化肥装置生产能力，优化化肥生产工艺，先后新建35t/h+1×3000kw和75t/h+1×12MW热电机组，综合利用资源，降低生产成本，实现滚动式发展。
1.1循环水系统概况图1 循环水工艺流程图姜堰市化肥有限责任公司的循环水系统中低压能耗设备主要有：合成氨冷水泵4台：1台备用；冬季运行2台，其它季节运行3台。
热水泵5台：2台备用；冬季运行2台，其它季节运行3台。
按照冬季125天其它季节240天计算，低压部分能耗为电费价格按0.3元计算，则低压能耗费用约为107万元。
而目前姜堰市化肥有限责任公司循环水系统的所有水泵仍然由人工控制，且全年24小时满负荷运行，无法根据生产所需的实际温度、压力及流量等要求进行实时调整其转速，因此存在着用电浪费现象。
冷却循环水系统水泵节能改造技术方案
冷却循环水系统水泵节能改造技术方案1.安装变频器：变频器可以根据实际的冷却需求调整水泵的转速，使其运行在最佳效率点上。
这样可以避免不必要的能量浪费，降低运行成本。
2.采用高效水泵：更换传统的水泵为高效水泵，可以提高水泵的效率。
高效水泵通过改进水轮叶片设计、减少水泵内部摩擦和导流损失等方式，使得单位能耗下降，从而降低运行成本。
3.安装节能控制系统：通过安装节能控制系统，可以对冷却循环水系统进行智能化控制和监测。
系统可以根据室内外温度、湿度等参数实时调整水泵的运行状态，从而进一步降低能耗。
4.改进冷却设备的布局：在冷却设备的布局上，可以采用合理的方式，减少水泵的阻力和摩擦损失。
例如，可以将冷却设备尽量靠近水泵，减少管道的弯曲和长度，提高水流速度，降低能量损失。
5.进行定期维护：定期对水泵进行维护和保养，保持水泵的正常运行。
经过长时间运行后，水泵内部可能会积累污垢和沉积物，这会导致水泵的效率降低。
通过清洗和更换损坏的零件，可以有效提高水泵的效率，延长使用寿命。
6.优化冷却循环水的循环方式：通过优化冷却循环水的循环方式，可以减少不必要的水泵运行时间和能耗。
例如，可以使用变压器来调整冷却循环水的流速和流量，根据实际需要进行调整，避免过量供水和过大的泵功率。
7.使用高效节能电机：水泵的电机也是能源的重要消耗者。
选择高效节能电机可以有效减少能源的消耗。
根据水泵的负荷情况，选用功率适当的电机，提高电机的效率。
总之，通过采用上述节能改造技术方案，可以提高冷却循环水系统水泵的效率，降低能源的消耗，从而实现节能减排的目标。
液环式真空泵工作液的补充和冷却改造
液环式真空泵工作液的补充和冷却改造摘要：液环式真空泵工作液的补充和冷却效果，将冷却水箱内软化水放至2/3处，水箱为（长5000×宽1200×高350），因箱内的软化水是用来对真空泵工作液的补充和冷却，水箱内循环软化水温度会逐渐升高，达不到液环式真空泵工作液的补充和冷却效果，必须对水箱内的水温进行降温，因此在冷却水箱内排放两层DN50水管（图中只画一层），这水管内软化水温度是22±2℃来冷却水箱内的软化水水温。
（工作液=软化水）关键词：水箱、双层循环水管、液环式真空泵、水汽分离器2007年贵州轮胎股份有限公司成立大力士轮胎分公司，年产120万套载重子午线轮胎，动力系统一期技改项目完成投入生产以来，由于设计不合理动力系统用软化水总是居高不下，低温水池内的软水水处于严重浪费现象，为二期技改项目顺利完成。
此时我们在解决人为因素造成浪费的基础上，又考虑设备运转时的浪费用水状况，我们对设计安装的液环式真空泵软化冷却水使用进行观察研究发现，原设计软化冷却用水是采用将水进入泵体内运转后直接排掉的冷却方式，通过分析，我们决定将这部分排掉的水进行回收，但现实环境条件又不能回收利用，我们考虑对液环式真空泵工作液的补充和冷却进行改造，第一步我们使用废旧材料做了一个小水箱，中间安装水管制作的盘管，让液环式真空泵体使用的冷却软化水在盘管中循环，箱内用低温循环软化水对盘管进行强制冷却，试验后效果不错，基本达到真空泵降温及正常运转的要求，运行一段时间后，因箱体通低温循环软化水有一定压力，所以箱体产生变形，针对该情况我们重新考虑增加盘管，让盘管通有压的低温循环软化水，将液环式真空泵冷却软化水在箱体内循环，考虑到有三台真空泵，盘管内要带压，所以制作（长5000×宽1200×高350）大水箱，水箱顶面开口，内部加双层盘管，安装后使用液环式真空泵工作液的补充效果显著，冷却效果良好，箱体变形现象也解决了，2008.8.液环式真空泵工作液的补充和冷却进行技术改造完成，改造后液环式真空泵体工作液补充和冷却消耗软化水基本为零。
火电厂汽测真空泵工作水补充冷却改造
表 1 1 号机组真空泵工作水改造前后的相关参数比较
环境温度/℃ 循泵运行状态 工作水温度/℃ 真空泵电机电流/A
35.2
A 高速
40.8
184.4
35.2
A 高速
35.5
175.5
-
-
5.3
8.9
凝汽器压力/kPa 8.55 7.40 1.15
统计时间
7 月 21 日 00:41 7 月 23 日 04:59 7 月 25 日 16:26
Copyright©博看网 . All Rights Reserved.
Copyright©博看网 . All Rights Reserved.
河南科技 · 创新驱动
改造前 改造后 差值
机组负荷/MW 181.8 183.1 -
参考文献：
［1］西安热工研究院 . 燃煤发电机组能耗分析与节能诊断 技术［M］. 北京：中国电力出版社，2014：25-26.
［2］王兴平，黄功文，张林 . 电厂水环式真空泵冷却系统的 问题及其对机组出力的影响［J］. 动力工程，2004（4）：589-592.
［3］朱志平，杨道武，李宇春 . 凝汽器空冷区铜管氨腐蚀过 程分析与防护措施［J］. 中国电力，2002（5）：23-26.
鉴于工作水温度对水环真空泵运行性能的影响，华 能洛阳热电有限责任公司采用在真空泵冷却器工作水出 口串联冷水机组的方案，有效地改善了真空泵在环境温 度较高时段的抽吸能力，使凝汽器压力显著降低，大幅提 高了机组迎峰度夏的经济性和安全性。本次改造成功的 经验可推广应用于地处环境温度较高或循环水质较差的 火电机组。
72 HENANKEJI·CHUANGXINQUDONG 2016.09
冷却水系统大修施工方案
冷却水系统大修施工方案一、引言冷却水系统是工业设备中非常重要的一部分，它用于控制设备的温度，保证设备的正常运行。
随着设备的长期运行，冷却水系统可能会出现各种问题，例如管道老化、泄漏等，这时就需要进行大修施工，以恢复系统的正常运行。
本文档将详细介绍冷却水系统大修施工方案。
二、施工准备1. 施工前检查在进行冷却水系统大修施工之前，需要进行全面检查，以确定修复的范围和问题的具体情况。
检查内容包括但不限于：•冷却水系统的管道和阀门的情况•冷却塔和冷却器的状况•泵站的工作情况•水质的测试结果2. 施工材料准备根据施工检查的结果，确定需要使用的材料和工具。
常见的材料包括管道、阀门、密封胶等，工具包括扳手、螺丝刀等。
确保材料和工具充足，并按需准备。
3. 施工计划编制根据冷却水系统的具体情况，制定详细的施工计划。
计划中需要包括施工范围、工期、施工顺序等内容，以确保施工过程的有序进行。
三、施工步骤1. 断电和停水在进行冷却水系统大修施工之前，首先需要进行断电和停水操作，确保施工过程的安全进行。
注意断电和停水操作需要严格按照设备操作手册中的规定进行。
2. 拆除老化的管道和阀门根据施工计划，先拆除冷却水系统中老化、损坏的管道和阀门。
在拆除过程中需要注意安全，防止受伤和二次污染。
3. 更换新的管道和阀门拆除旧的管道和阀门后，需要更换新的管道和阀门。
在更换过程中，需要确保新的管道和阀门与原系统的连接紧密，防止漏水和漏气。
4. 检修冷却塔和冷却器冷却塔和冷却器是冷却水系统中重要的组成部分，需要进行定期的检修和维护。
在大修施工中，可以借机对冷却塔和冷却器进行彻底的检修和清洗，以确保系统的正常运行。
5. 调试和测试完成施工后，需要对冷却水系统进行调试和测试，以确保系统的正常工作。
调试和测试的内容包括但不限于：•冷却塔和冷却器的水流量和温度•泵站的工作情况•冷却水质的测试结果6. 复电和供水经过调试和测试确认冷却水系统正常工作后，可以进行复电和供水操作。
水环泵密封水冷却技术改造
水环泵密封水冷却技术改造大唐淮南田家庵发电厂大型发电机组的真空系统目前多用水环泵进行抽真空，而现阶段大部分电厂的水环泵密封水冷却器的设计冷却水源均取自于循环水，而循环水受到季节环境气温的影响，到了夏季循环水温根本无法满足密封水的冷却要求，密封水水温远不能达到设计的15℃水平，这也成为限制电厂水环泵工作能力提高的一个主要因素，由于密封水温度对水环泵出力有很大影响，温度升高将减少水环泵出力使抽气量变小。
进而导致凝汽器真空恶化，增大凝汽器压力，影响其正常运转。
最终降低机组效率。
而加装制冷设备降低水循环真空泵密封水温度能显著提高真空泵出力，改善凝气器真空及减少水环泵电流，提高机组经济性。
本文在介绍水环式真空泵工作原理的基础上，简要介绍密封水冷却的技术改造。
一、水循环真空泵简介及用途水循环真空泵（以下简称水环泵）是一种粗真空泵，它所能获得的极限压力，对于单级泵为2.66～9.31kPa；对于双级泵为0.133～0.665kPa。
水环泵也可用作压缩机，它属于低压的压缩机，其压力范围为（1～2） 105Pa表压力（在特定的条件下）。
水环泵广泛应用于石油、化工、机械、矿山、轻工、造纸、动力、冶金、医药和食品等工业及市政与农业等部门的许多工艺过程中，如真空过滤、真空送料、真空脱气、真空蒸发、真空浓缩和真空回潮等。
由于水环泵压缩气体的过程是等温的，故可抽除易燃、易爆的气体，此外还可抽除含尘，含水的气体，因此，水环泵的应用日增大。
二、水循环真空泵工作原理图1为水环泵的工作原理示意图，水环泵是由叶轮、泵体、吸排气盘、水在泵体内壁形成的水环、吸气口、排气口、辅助排气阀等组成的。
叶轮被偏心的安装在泵体中，当叶轮旋转时，进入水环泵泵体的水被叶轮抛向四周，由于离心力的作用，水形成了一个与泵腔形状相似的等厚度的封闭的水环。
图1.水循环真空泵工作原理图水环的上部内表面恰好与叶轮轮毂相切，水环的下部内表面刚好与叶片顶端接触（实际上，叶片在水环内有一定的插入深度）。
真空泵冷却水节能改造方案
真空泵冷却水节能改造方案为了响应公司在2017年关于开源节流的工作号召，就目前动力能源使用方面做了调查和研究，表明真空泵进出水冷却系统在水源消耗方面有较大节能改造空间，具体方案如下：一、目前先针对XX车间使用的真空泵冷却系统运行情况进行介绍：按照XX车间一个月生产4批来计算，水环真实泵2SK-3两台及罗茨泵ZJP150一台使用时长及用水量如下表，下表（表一）为跟踪一个月所记录的数据（备注：水费为3.22元/吨，垃圾处理费和排污费共为1.17元/吨，因为垃圾处理费和排污费是根据用水量多少来计算的，因为表一核算的单价按3.22+1.17=4.39元/吨来计算）。
表一二、改造方案水环式真空泵在一般情况下是用水来作为工作液，在水吸进排出的过程中达到抽真空的目的，在水吸进排出的过程中由于水击打泵壁、叶轮、圆盘从而做功产生热量，如果我们用于吸进排出的水在天气或者本身做功产生的热量影响的话，会产生水环泵由于工作液的温度提高而真空度降低，但是在很多情况下则需要水或者其他的工作液循环利用的，直接排放会造成水或其他工作液的大量浪费，这时候需要配置冷却塔或者冷凝器，从而使水环泵能够正常的工作，同时减少水资源的浪费。
冷却塔是一个散热装置，是一种利用水的蒸发吸热原理来散去工业上或制冷空调中产生的废热以保证系统的运行的装置，他能将冷却水的温度降下来。
在水环泵的排水口我们接通一个管路然后连接到冷却塔，通过冷却塔的冷却作用从而降低水的温度，然后让水流入储水罐或者储水池这样在水环泵不断的工作过程中就可以控制循环液的温度，从而解决水环泵因循环液温度升高真空度降低以及水资源浪费的问题。
系统改造后示意图如下：三、改造施工预算四、改造后效益总结分析：改造后真空泵的冷却水可循环利用，唯有冷却塔使用过程中仅考虑蒸发损失量、水滴损失量及排污损失量，根据《实用供热空调设计手册》中理论计算，蒸发量0.87%，水滴损失0.1%，排污量0.3%，因此冷却塔的理论补水量为1.27%，用（表一）统计数据做对比，则改造后的用水量如下表（表二）：表二五、结论XX车间真空泵冷却系统经过改造后，每月节省水费约6102.54元，此系统改造一次性投入约8200元，系统运行2个月后可收回投入成本，XX分厂除了此系统的3台真空泵以外，还有XXX车间、XXX车间使用共4台真空泵，如全部真空泵按此方案改造，将产生更大的效益，并且真空泵的排水量能循环使用，不直接排放，减小厂区污水排放压力。
真空泵板式换热器冷却水改造
真空泵板式换热器冷却水改造摘要：凝汽设备是凝汽式汽轮机设备的一个重要组成部分，由于工作水采用开式水冷却工作水，夏季运行时开式水来水温度较高（等于凝汽器循环水来水温度），夏季时超过30℃，工作水温度无法达到标准水温15℃，严重影响真空泵的抽真空能力。
增加一路冷媒水作为真空泵板式换热器的冷却水（冷媒水温度在9℃左右）；特别在夏季时，将大大提高真空泵出力和凝结器的真空。
关键词：真空泵；板式换热器；冷媒水1 项目概述凝汽设备是凝汽式汽轮机设备的一个重要组成部分，其工作的好坏直接影响整个机组运行的热经济性和可靠性。
由于凝汽器处于高真空状态运行，不可避免会存在空气等不凝结气体，这些不凝结气体的存在，会降低凝汽器的换热效果，造成凝汽器真空的降低，为此在机组正常运行中，一方面要减少不凝结气体漏入凝汽器，如保持真空系统的严密性，另一方面对于漏入凝汽器的不凝结气体要设法尽可能的抽出。
我厂机组采用西门子真空泵压缩机有限公司生产的2BE1353-0MY4真空泵组作为抽气设备，设计工作水标准温度15℃。
如若水温过高，达到饱和汽化，会严重影响真空泵的抽真空能力，造成真空降低。
2 设备相关参数及存在的主要问题真空泵及电机部分参数如下：由于工作水采用开式水冷却工作水，夏季运行时开式水来水温度较高（等于凝汽器循环水来水温度），夏季时超过30℃，工作水温度无法达到标准水温15℃，如采取措施降低工作水温度，可以提高真空泵抽气能力，进而提高机组真空的可能。
增加一路冷媒水作为组真空泵板式换热器的冷却水（冷媒水温度在9℃左右），远低于开式水温度，作为真空泵组换热器的冷源，可有效降低工作水温度，进而提高真空泵抽气能力，以试验降低真空泵工作水温对机组真空的影响。
特别在夏季时，将大大提高真空泵出力和凝结器的真空。
3 理论计算根据真空泵、真空泵电机及板式换热器相关参数，并查阅相关设备说明书及设计规范，结合现场实际情况和换热器设计手册，对改造后真空泵换热进行计算如下所示：为此只从空调机组出口引出一路φ76×5无缝钢管，即满足真空泵工作水设计温度。
真空泵工作液冷却水系统改造效果的合理评估
真空泵工作液冷却水系统改造效果的合理评估顾志云;林晓真;房大明【摘要】真空泵的运行状态直接影响机组的真空度.为保障机组安全运行,提高机组的经济性,对真空泵工作液冷却水系统进行了改造.通过试验和计算,对真空泵工作液冷却水系统的改造效果进行了合理的定量评估.【期刊名称】《电站辅机》【年(卷),期】2015(036)003【总页数】4页(P34-36,45)【关键词】真空泵;冷却水;真空度;试验;系统;改造;定量;评估【作者】顾志云;林晓真;房大明【作者单位】上海明华电力技术工程有限公司,上海200090;上海明华电力技术工程有限公司,上海200090;江苏徐矿综合利用发电有限公司,江苏徐州221137【正文语种】中文【中图分类】TB7520 概述真空泵是大型火力发电机组中功耗小却发挥大作用的辅机。
真空泵抽吸空气的能力直接影响凝汽器内空气的聚集程度，从而影响机组的真空度和经济性。
真空泵的工作能力主要是受其工作液温度的影响。
目前电厂多采用循环水或者工业水进行工作液的冷却，但是夏季时循环水和工业水的温度升高，真空泵的工作能力下降，凝汽器内的空气无法被及时抽出，导致凝汽器真空度的恶化，更甚者，将引起真空泵的汽蚀，影响机组的安全性。
因此，有必要采取相应措施，对机组的真空泵工作液冷却水的系统进行改造。
例如采用真空泵工作液冷却水的系统改造，或对换热器进行改造。
真空泵工作液冷却水系统改造的方案和方法在多篇文献中已有详细介绍，但对于核算冷却水系统改造后的节能量，并没有详细的介绍，因此，现以某厂的冷却水系统改造前后运行参数为例，介绍节能量的核算方法。
1 真空泵工作液冷却水系统的改造1.1 工作液的冷却水系统某电厂真空系统中的抽汽设备采用了水环式真空泵，每台机组配置2台相同型号和出力的真空泵。
机组正常运行时，1台运行，1台备用。
真空泵的工作液来自凝结水系统中的凝结水，冷却液来自开式循环水。
在正常工况下，真空泵的工作液被循环水冷却，真空泵的抽吸压力低于凝汽器压力，可及时抽吸不凝结气体。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
真空泵冷却器冷却水改造技术方案
批准：
审核：
会审：
编制：单旭晖
华润电力（涟源）有限公司
2011年4月29日
真空泵冷却器冷却水改造技术方案
1、系统设备概述
我司2×300MW机组，每台机组安装2台100％容量水环真空泵组，用以抽取聚集在凝汽器空气区不凝结气体，以维持凝汽器所要求的真空度。
机组正常运行时，真空泵1台运行,1台备用。
2、问题存在原因分析
根据文献，工作水温15℃时，真空泵性能系数λ=1，大于15℃时λ<1，会使抽气量减少。
尤其在水温为30℃时，水环泵抽气性能系数λ≈0.55，35℃时，性能系数λ≈0.5，水环真空泵性能会因水温升高而劣化。
我司真空泵冷却器冷却水现取自低压开式水，全年将有3个月工作水温大于30℃。
机组夏季真空容易受到水环真空泵性能的制约。
3、技术方案
根据以上问题，抽取我司#1机组2台真空泵进行冷却水改造，将真空泵冷却水增设一路厂前区空调冷冻水，与现真空泵冷却器所用冷却水并联。
自厂前区空调冷却水进水管引一路冷却水至真空泵冷却器，经过冷却器换热后回水引回到厂前区空调冷却水回水管。
因厂前区空调冷却水在夏季运行时温度基本保持在12℃左右，基本满足真空泵运行时最大效率所须工况。
真空泵所需冷却水量为50立方每小时，水源热泵的供水流量为172立方每小时，可以满足真空泵冷却水需要。
系统简图见附页
注：厂前区空调冷却水系统在汽机房固定端处有预留的接口。
4、预算
材料费：无缝管∮108×4.5 20米
无缝管∮219×6 80米
等径三通Dn100 4个
热压弯头Dn200 16个
法兰截止阀J41H、Dn100、Pn64（配法兰）4个
法兰截止阀J41H、Dn150、Pn64(配法兰) 2个
槽钢L＝100 30米
合计：
人工费用：搭设脚手架和钳工焊工，约计元
费用总计：元
5、施工外部环境或资源要求
办理工作票进行工作。
1）提出物资计划，准备好改造材料；
2）根据每台冷却器进、出口水管就地管道阀门实际位置设置好管道安装方向位置；
3）统筹安排好施工人力组织；
6、工作安全分析和需要采取的措施
1）施工前办理好措施齐全的工作票，充分考虑好作业的危险点、危险源；
2）施工中焊接工艺应按相关焊接标准执行。
7、图纸资料归档和运行技术交底
无
真空泵冷却器原系统简图：
并联空调冷冻水至真空泵冷却器后简图：
1A 真空泵冷却器 1B 真空泵
冷却器
开式循环水
空
调冷
冻
水
回
水 空调冷冻水进水 开式水回水至冷却塔 Dn150截止阀，防止串水
1A 真空泵冷却器 1B 真空泵
冷却器
开式循环水
空
调
冷
冻
水
回
水 空调冷冻水进水 开式水回水至冷却塔。
