锂离子电池管理芯片及其低功耗设计实用案例

力驰微电子科技 LC9201D 锂电池充放电管理芯片说明书

描述LC9201D是一款锂电池充放电管理专用芯片。

充电工作时,可以为3.7V/3.2V/2.4V 锂电池进行充电，电流最高可配置0.5A。

放电工作时，采用开关频率1.5MHz同步降压转换器进行放电，放电电流可以达到2A。

内部集成欠压保护、短路保护、过温保护功能。

LC9201D集成充电、充满及短路状态指示。

LC9201D采用极低功耗技术，放电空载时自耗电仅6uA。

◆集成充电和降压放电管理LC9201D-3.7V….支持3.7V锂电池LC9201D-3.2V….支持3.2V铁锂电池LC9201D-2.4V….支持2.4V钛锂电池◆充电电流可配置，可达500mA◆集成充电指示灯◆放电电流高至2A◆空载放电仅6uA◆放电效率高至92%◆1.5V输出可以串联使用◆电池低电量输出提示功能◆内置欠压保护功能◆内置短路保护功能◆采用DFN3*38L封装◆替代传统1.5V干电池典型应用图主要特点应用锂电池转干电池充放管理芯片图1：典型应用电路Pin 序号Pin 定义说明1I SET 充电电流设置端2BAT 充电电流输出端3LED 充电状态指示端4GND 地5NC 悬空6SW 功率开关管输出，连接电感7NC 悬空8V AP /OUT适配器电压输入/1.5V 电池输出管脚说明管脚示意图极限参数(最大极限值是指超出该工作范围芯片可能会损坏)符号参数最小值最大值单位V PIN 管脚极限电压-0.37V T OP 工作温度-4085℃T STG 储存温度-65150℃ESD人体模式（HBM ）2000V 机械模式（MM ）200V注：为了增强散热能力，建议5脚6脚连接，7脚8脚连接，EP 与GND 连接。

参数符号测试条件最小典型最大单位充电适配器输入电压V AP 4.7 5.2 5.7V OVP R SET=69.8K 6.57.0V恒压浮充电压V CV 3.7V,充电电流降为I CHG/10时 4.15 4.20 4.25V 3.2V,充电电流降为I CHG/10时 3.66 3.70 3.74V 2.4V,充电电流降为I CHG/10时 2.77 2.80 2.83VRecharge电压V RCHG 3.7V锂电池 3.99 4.03 4.073.2V铁锂电池 3.51 3.55 3.59V 2.4V钛锂电池 2.63 2.65 2.68V充电电流I CHG R SET=69.8K450500550mA 涓流充电电流I TRIKL V BAT<V TRIKL,R SET=69.8K405060mA涓流充电阈值电压V TRIKL R SET=69.8K,V BAT上升,3.7V 2.6 2.7 2.8V R SET=69.8K,V BAT上升,3.2V 2.3 2.4 2.5V R SET=69.8K,V BAT上升,2.4V 1.7 1.8 1.9V涓流充电迟滞电压V TRHYS R SET=69.8K,3.7V150200250mV R SET=69.8K,3.2V100130160mV R SET=69.8K,2.4V80100120mVV CC-V BAT阈值电压V ASD V CC上升60100140mV V CC下降60100140mVISET引脚电压V SET R SET=69.8K充电时0.95 1.0 1.05V 充电过温保护阈值T OTP1温度上升此温度开始降低电流130℃放电电池端工作电流I Q Buck模式（空载）610uA I SD UVLO（关断模式）23uA输出电压V OUT BUCK模式 1.48 1.55V 开关频率f SW500mA负载 1.5MHz 低电量提示输出电压V OUT BUCK模式 1.05 1.1 1.15V电池低电量提示电压V BAT_LOW 3.7V锂电池 3.10 3.20 3.30V 3.2V铁锂电池 2.40 2.45 2.50V 2.4V钛锂电池 1.75 1.85 1.95V低电量提示输入电压迟滞V BAT_LOWHYS 3.7V锂电池150250mV 3.2V铁锂电池100150mV 2.4V钛锂电池60100mV欠压保护UVLO 3.7V锂电池 2.70 2.75 2.8V 3.2V铁锂电池 2.05 2.10 2.15V 2.4V钛锂电池 1.65 1.72 1.80V电气工作参数(无特殊说明，V IN=5V，Ta=25℃)功能框图图2：功能框图参数符号测试条件最小典型最大单位欠压保护滞回UVLO_hys3.7V 锂电池200250300mV 3.2V 铁锂电池140170200mV 2.4V 钛锂电池120150180mV 带载能力Iout2.0A 逐周期峰值限流I LIMT1正常工作状态 3.0A 逐周期峰值限流I LIMT2V OUT <0.4V2.0A 过温保护阈值T OTP2温度上升到停止工作150℃过温保护迟滞T OTP-HYS2温度下降到重启工作20℃LED 电流LED456mA电气工作参数(续)(无特殊说明，V IN =5V ，Ta=25℃)典型性能特征(除特别说明外，VIN=5V，V BAT=3.6V，L1=2.2µH，C B=22µF，C L=22µF)Iout=0.5A Iout=2A涓流充电恒流充电应用介绍工作模式判定LC9201D根据OUT引脚的电压V OUT和BAT引脚的电压V BAT进行比较，来判断其工作模式。

LTC4054丝印LTH7锂电充电管理IC

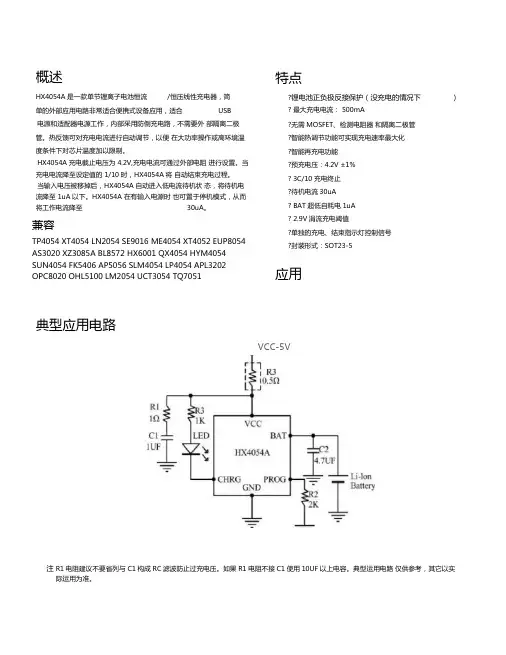

概述HX4054A 是一款单节锂离子电池恒流/恒压线性充电器，简单的外部应用电路非常适合便携式设备应用，适合USB电源和适配器电源工作，内部采用防倒充电路，不需要外部隔离二极管。

热反馈可对充电电流进行自动调节，以便在大功率操作或高环境温度条件下对芯片温度加以限制。

HX4054A 充电截止电压为 4.2V,充电电流可通过外部电阻进行设置。

当充电电流降至设定值的 1/10时，HX4054A 将自动结束充电过程。

当输入电压被移掉后，HX4054A 自动进入低电流待机状态，将待机电流降至 1uA 以下。

HX4054A 在有输入电源时也可置于停机模式，从而将工作电流降至30uA 。

兼容TP4054 XT4054 LN2054 SE9016 ME4054 XT4052 EUP8054 AS3020 XZ3085A BL8572 HX6001 QX4054 HYM4054 SUN4054 FK5406 AP5056 SLM4054 LP4054 APL3202 OPC8020 OHL5100 LM2054 UCT3054 TQ7051典型应用电路VCC-5V注R1电阻建议不要省列与 C1构成RC 滤波防止过充电压。

如果 R1电阻不接C1使用10UF 以上电容。

典型运用电路仅供参考，其它以实际运用为准。

特点?锂电池正负极反接保护（没充电的情况下）? 最大充电电流： 500mA?无需MOSFET 、检测电阻器和隔离二极管 ?智能热调节功能可实现充电速率最大化 ?智能再充电功能 ?预充电压：4.2V ±1% ? 3C/10充电终止 ?待机电流30uA ? BAT 超低自耗电1uA ? 2.9V 涓流充电阈值?单独的充电、结束指示灯控制信号 ?封装形式：SOT23-5应用管脚5 PROGGNDI 24 VCCSOT23-5L定购信息极限参数（注1 ）注1 :最大极限值是指超出该工作范围芯片可能会损坏。

低功耗多系列的锂离子电池保护IC

和偏置电路，而使电路具有非常低的功耗；从采用电阻网络分压，同一种型号可以产生不同系列。这种设计可以在较宽使的电压范围内工作，且经仿真表明，结果是满足实际要求的。关键词锂离子亚阈值低功耗多系列过充电过放电
中图分类号Ｔ４２Ｎ０
ＡｓｇｆＬｉｉｎＢａｔｒｒｔｃｉｎＩＤｅｉｎｏ —ｌｔｅｙＰｏｅｔｏＣｔｏＰｗｅｎｕｐｉｎａｄＭｕｔｏｈＬｗｏｒＣｏｓｍｔｎｌｏｉ—Ｓｒｅｅｉｓ
ｉｗｏｋｎｓｂｈｅｈｌｅｉｎ，ｓｅｉｌｔｅｃｍａｋｃｒｕｔａｄｂａｉｕｔｏｋｉｕｔｒｓｏｄｒｇｏ．Ａｋｎｆｈｓｐｏｅ — ｔｒｓｉｕｔｒｓｏｄｒｇｏｅｐｃａｌｉｂｎｈｒｉｉｎｉｓｃｒｉｗｒｎｓｂｈｅｈｌｅｉｎｙｓｃｃｉｄｏｉｒｔｃｔ
ａｄＡｔｃｌｎｅｉｎｅＨＵＴ，ｈｎ３０４ｎｒｆｉｔｌｅｃ，ＳＷｕａ４０７）ｉａＩｌｇｉ
ＡｂｔａｔＷｅｄｓｒｅａｎｖｌＣｓｒｃｅｃｂｏｅＭＯＳｐｏｅｓＬ —ｉｎｂｔｒｒｔｃｉｎＩｉｒｃｓｉｏａｔｙｐｏｅｔＣ．ｒ１ｉｕｔｈｓｌｗｃｒｎｏｓｍｐｉｎｂｃｕｅｅｏＩｅｃｒｉａｏｕｒｔｎｕｔｅａｓ１ｃｅｃｏ
能。其电池保护应用结构图如图所示：

锂电池充电管理芯片__概述说明以及概述

锂电池充电管理芯片概述说明以及概述1. 引言1.1 概述锂电池充电管理芯片是一种关键性的电子元件，广泛应用于各种设备和系统中，用于控制和管理锂电池的充电过程。

随着现代科技的不断进步和锂电池在移动设备、可穿戴设备、电动汽车以及能源存储系统等领域的广泛应用，对高效安全的充电管理方案的需求也越来越迫切。

本文将对锂电池充电管理芯片进行全面概述，并介绍其定义、原理、功能特点以及应用领域。

此外，还将详细解释充电管理芯片的工作原理，包括充电控制功能、温度监测和保护机制以及电压和电流检测技术。

在实际应用案例分析部分，我们将通过手机电池充电管理芯片实践案例、电动汽车充电管理芯片实践案例以及太阳能储能系统中的充电管理芯片实践案例来展示该技术在不同领域中的应用情况。

最后，在结论与展望部分将总结文章中主要观点和要点，并对未来发展趋势提出展望和建议。

通过深度理解锂电池充电管理芯片的特点和工作原理，有助于推动相关技术的创新发展，提升锂电池充电效率和安全性。

本文旨在为读者提供关于锂电池充电管理芯片的全面介绍，并激发对该领域研究的兴趣，促进更广泛的应用和进一步发展。

2. 锂电池充电管理芯片2.1 定义和原理：锂电池充电管理芯片是一种集成电路，它主要用于监测和控制锂电池的充电过程。

它通过与锂电池进行连接，并采集关键参数，如温度、电压和电流等。

然后，根据这些数据，利用内部算法实现对充电过程的精确控制。

锂电池充电管理芯片的工作原理基于以下几个关键方面：首先，它能够对输入的直流信号进行转换和处理，以获得所需的信息。

例如，可以通过采样来测量锂电池的电压和充放电过程中的实时电流。

其次，芯片具备自我保护机制，能够在有异常情况出现时及时断开充电回路，从而防止因过热、过压或其他故障导致锂电池发生损坏或事故。

此外，在不同情况下（如温度变化、大功率输入等）还可以根据芯片内部预设的算法调整充电策略和参数设置。

2.2 功能和特点：锂电池充电管理芯片具备以下主要功能：1) 充电控制功能：芯片可根据充放电状态实时调整充电方式和策略，确保锂电池的安全和高效充电。

低功耗锂电池设计方案-概述说明以及解释

低功耗锂电池设计方案-概述说明以及解释1.引言1.1 概述概述:随着移动设备的飞速发展和智能化程度的提升，对于电池续航能力的要求越来越高。

而锂电池作为移动设备的主要能量提供方式，其性能和功耗直接关系到设备的使用体验和生命周期。

针对目前智能设备需求，本文提出了低功耗锂电池设计方案，旨在通过优化设计和技术实施，提高电池的续航能力和稳定性，从而提升设备的整体性能和使用寿命。

在接下来的章节中，将详细介绍锂电池的基本原理、低功耗设计要点以及具体的设计方案实施。

愿本文能为相关领域的研究者和从业者提供一定的参考和借鉴。

1.2 文章结构本文主要包括以下三个部分：1. 锂电池基本原理：首先介绍锂电池的基本工作原理，包括锂离子在正负极间的传递和储存机制，以及常见的锂电池类型和工作特性。

2. 低功耗设计要点：其次详细阐述低功耗设计的关键要点，包括降低内阻、提高能量密度、优化电池管理系统等方面的技术手段。

3. 设计方案实施：最后介绍具体的低功耗锂电池设计方案，包括选用材料、电池结构优化、电路设计等实施措施，以及实验结果和应用案例。

1.3 目的:设计低功耗锂电池的主要目的是为了提高电池的使用时效性和稳定性，降低能量消耗并延长电池的寿命。

通过优化电池的设计和使用方式，可以有效减少电池在充放电过程中产生的热量和能量损耗，使电池在工作过程中更加高效可靠。

此外，低功耗锂电池能够提供更加持久的电源支持，对于需要长时间使用或者外出携带设备的用户来说，具有更大的吸引力。

通过设计出更加节能环保的电池方案，可以更好地满足用户的需求，减少电池的排放对环境的影响。

总的来说，设计低功耗的锂电池方案可以提高电池的性能和使用体验，同时也有利于减少能源消耗和对环境造成的损害，是未来电池研究和发展的重要方向之一。

2.正文2.1 锂电池基本原理锂电池是一种采用锂作为正极材料的充电电池。

它具有高能量密度、长循环寿命、低自放电率和无记忆效应等优点，因此被广泛应用于移动电子设备、电动汽车和储能系统中。

低成本、低功耗、高集成的动态输入电源管理方案

设计实例DESIGNER'S CORNER 实用新技术随着系统的复杂性越来越多，为了使系统设计师有更多的时间放在考虑更有趣、更时髦的功能去吸引用户，而不是复杂的系统问题。

T I 通过采用全集成方案的设计，尽可能地把困难的事情集成到芯片中，为系统设计师创造便利。

据T I 中国区高性能模拟产品业务开发经理张洪为先生介绍，最新推出的B q2407x 系列是一款对U SB 友好兼容的新型充电产品。

bq2407x 系列锂离子电池充电器即便在终端设备电池组有故障、完全放电或者缺失的情况下也可直接通过外部电源为其进行供电。

bq2407x 系列充电器在3毫米x 3毫米的Q FN 封装中高度集成了多种功能。

这些充电器集成了28V 、1.5A 输入FE T 与5A 电池FET ，而且还拥有电流传感器、反向逆断保护、散热调节以及其它电池管理特性等。

这些器件在充电模式下可支持高达 1.5A 的电流，在放电模式下支持高达5A 的电流，从而可适应R F 功率放大器的较高电流，比如G SM 应用中的高电流等。

此外，bq2407x 充电器还拥有独特的电源路径管理特性，可同时为电池充电并为系统供电，低成本、低功耗、高集成的动态输入电源管理方案这就减少了电池充电与放电的周期，不仅能够适时终止充电，而且即便是在电池电量已经用光的情况下也能使系统立即开启。

电池充电速度可根据系统电压进行动态调节以确保充电过程运行正常。

此外，如果适配器不能提供峰值系统电流，则电池还可配合满足系统的电流要求，从而使设计人员能够选择使用较小型的适配器。

bq2407x 系列可提供基于输入电压的U SB 模式动态电源管理功能，可监控输入电压并在输入电压降至预设定值以下时限制输入电流，这就避免了在U SB 电源配置或设计不当的情况下导致系统崩溃。

bq2407x 充电器可支持额定28V 高输入电压，带 6.6V 或10.5V 的过压保护阈值，使设计人员能够选择可降低系统成本的低价格适配器。

单节锂离子电池保护芯片的设计

单节锂离子电池保护芯片的设计前言锂离子电池保护芯片的设计与其封装结构密切相关，为封装在锂离子电池内部的保护电路的基本结构。

在正常情况下，充电控制端CO 和放电控制端DO 为高电位，N型放电控制管FET1和充电控制管FET2处于导通状态，电路的工作方式可以是电池向负载放电，也可以是充电器对电池进行充电；当保护电路检测到异常现象（过充电、过放电和过电流）时，使CO 或DO输出低电平，从而切断充电或放电回路，实现保护功能。

为了有效利用放电电流或充电电流，FET1和FET2采用导通电阻很小的功率管。

它们的选择原则除了导通电阻要小，还要求体积小，并且关闭时源漏击穿电压要能经受不匹配充电器的影响。

从理论上说，FET1和FET2可以用N 管也可以用P 管。

但由于单节锂离子电池保护电路的电源电压较低，为了减小导通电阻，一般都采用N管。

图1中二极管是FET1和FET2的寄生二极管，它们的存在使系统在过放电状态下能对电池充电，在过充电状态下能对负载放电。

图1 3.6V 锂离子电池保护电路封装结构锂离子电池保护芯片的应用场合要求其具有低电流驱动、高精度检测的特点，另外由于保护电路的供电电源即为电池电压，因此在电池电压的变化范围内，保护电路必须正常工作，本文根据图1 所示的连接关系，设计一种低功耗单节锂离子电池保护芯片，其电池电压可以在1V—5.5V范围内变化。

系统结构设计锂离子电池保护芯片的基本功能是进行过充电保护、过放电保护和过电流保护，其中过电流保护包括充电过流保护和放电过流保护。

下面以保护电路的基本功能为出发点，分析其系统的组成。

检测异常现象锂离子电池保护电路为了实现其基本功能，首先需要检测异常现象。

过充电和过放电检测是将电池电压进行分压（采样）后与基准电压比较实现的；而对于过流检测，保护芯片首先将充放电过程中的电流转化为在功率管FET1、FET2上的电压，然后通过VM与基准电压比较完成，放电过流检测的是正电压，充电过流检测的是负电压。

锂电池转1.5v专用充放电管理芯片

锂电池转1.5v专用充放电管理芯片1.引言概述部分的内容可以如下编写：1.1 概述随着现代电子产品的普及和多样化，锂电池作为一种理想的能源储备方式，得到了越来越广泛的应用。

然而，在许多消费电子设备中，如遥控器、手电筒等，依然需要使用1.5V电压的电池。

为了满足这些设备的需求，开发一种能够将锂电池的高电压转换为1.5V的专用充放电管理芯片变得非常重要。

本文将重点介绍一种专门设计用于锂电池转换为1.5V电压的充放电管理芯片。

通过这种管理芯片，用户可以更灵活地使用锂电池，以满足各种设备的能源需求。

同时，该管理芯片还能提供电池状态监测、充电保护等功能，增强了锂电池的安全性和可靠性。

在本文中，我们将详细介绍锂电池的特点以及1.5V专用充放电管理芯片的需求。

探讨锂电池的优势，讨论转换为1.5V电压对于电子设备的意义。

我们还将探讨该管理芯片的发展前景和应用前景，展望未来锂电池管理技术的发展方向。

通过本文的阐述，读者将能够了解到锂电池转换1.5V专用充放电管理芯片的重要性和优势，以及该技术的应用前景。

同时，读者也可以通过本文对相关技术的介绍，进一步了解锂电池的特点和在电子设备中的应用。

接下来的章节将逐一介绍锂电池的特点以及1.5V专用充放电管理芯片的需求，帮助读者全面了解该技术的背景和应用场景。

文章结构部分的内容可以如下编写：1.2 文章结构本文将围绕锂电池转1.5V专用充放电管理芯片展开讨论，共分为引言、正文和结论三个部分。

引言部分（Chapter 1）首先概述了本文的研究背景和目的，介绍了锂电池和1.5V专用充放电管理芯片的基本情况，并提出了文章的研究动机。

正文部分（Chapter 2）主要分为两个小节。

首先（Section 2.1），我们将详细探讨锂电池的特点，包括其优点和缺点，以及当前在各个领域的广泛应用。

其次（Section 2.2），我们将深入分析1.5V专用充放电管理芯片的需求，包括其功能和特性，以及应用领域和市场需求。

锂电池线性充电管理芯片LTC4065及其应用

锂电池线性充电管理芯片LTC4065及其应用摘要锂电池具有体积小、能量密度高、无记忆效应、循环寿命高、高电压电池和自放电率低等优点，近年来已经成为微型移动终端设备的首选电源。

本文介绍了基于LTC4065芯片的线性充电管理方案，仅需要非常少的外围元件配合，就可以实现低成本、超小尺寸的单节锂电池充电管理。

关键词锂电池充电管理LTC4065 SG2003随着移动计算技术和无线通信技术的发展，微型移动终端设备在移动数据采集、传输、处理及个人信息服务等领域得到越来越多的应用。

锂电池因其体积小、能量密度高、无记忆效应、循环寿命高、高电压电池和自放电率低等优点，近年来已经成为微型移动终端设备的首选电源。

锂电池的特性以及应用环境的需求，对微型移动终端设备充电方案的设计提出了更高的要求。

因此在充电方案的设计中需要综合考虑成本、体积、噪声、效率等因素。

LTC4065是一款用于单节锂电池的完整恒定电流／恒定电压线性充电管理芯片，可提供高达750 mA且准确度为5％的可设置的充电电流，并支持直接使用USB端口对单节锂电池进行充电。

同时其热反馈功能可调节充电电流，以便在大功率工作或高环境温度条件下对芯片温度加以限制，确保安全工作。

由于采用了内部MOSFET架构，因此无需使用外部检测电阻器或隔离二极管。

很少的外部元件数目加上其2 mm×2 mm DFN封装，使得LTC4065尤其适合无线PDA、蜂窝电话、无线传感器终端等应用。

功能齐全的LTC4065还包括自动再充电、低电池电量充电调节、软启动等丰富功能。

1 LTC4065的引脚功能LTC4065采用了热处理能力较强的6引脚小外形封装(DFN)，且实现产品无铅化，底部采用裸露衬垫，直接焊接至PCB以实现电接触和额定散热性能。

引脚排列如图1所示。

各引脚功能如下：引脚1，GND，接地端。

引脚2，CHRG，漏极开路充电状态输出。

充电状态指示引脚具有三种状态：下拉、2 Hz 脉动和高阻抗状态。

双节串联锂电池充电管理芯片,充放电IC电路图

4. DC 直流 9V-20V 输入，降压 8.4V 给双节锂电池充电，充电电流最大 2A。提供了一个充电常亮，充满灭灯的充电指示灯。
双节锂电池保护板电路图：
5.三个电路系统的组合电路图： 1，双节锂电池保护电路 PL7022 或者 HY2120， 2，双节锂电池充电电路 PW4203， 3，双节锂电池输出 5V 电路 PW2162 或者 PW2163。
2.在产品设计和芯片应用中，锂电池的电路，离不开三大基本电路，来控制锂电池的充电，放电。双节串联锂电池可以提供 6V-8.4V 的供电电压，双节串联锂电池充电管理芯片也可以选择 5V 升压型的 PL7501C，和 9V-20V 降压型的 PW4203。
3.双节锂电池充电电路 USB 口常用的 5V 输入，升压 8.4V 充双节锂电池充电。最大充电电流 1A(电池端)。提供了一个充电常亮，充满灭灯的充电指示灯。
Байду номын сангаас
双节串联锂电池充电管理芯片，IC 整套电路图
1.概述锂离子电池在如今是广泛应用存在我们生活中的方方面面的电子产品中。如，电子玩具，美容仪，医疗产品，智能手表，手机，笔记本，电动汽车等等非常多。单节锂电池的供电电压是 3V-4.2V 直接，而随着消费类电子产品的日新月异，对于功率的要求已经达不到要求了。双节锂电池的供电电压 6-8.4V，在同样电流情况下，功率得到增加。才能满足一些 20 多 W 等功率得输出应用。

锂电池充电管理芯片CN3052A

高性能的线性锂电池充电管理芯片CN3052A/CN3052B/CN3056的应用CN3052A/CN3052B/CN3056是高性能的线性锂电池充电管理芯片。

这些器件内部集成有功率管，不需要外部的电流检测电阻和阻流二极管，只需要极少的外围元器件，并且符合USB总线技术规范，可以通过USB端口为锂电池充电，因此非常适用于各种充电器及MP4播放器、蓝牙耳机、数码相机等便携式产品。

图1是一个典型的应用电路图。

图1：CN3052A/CN3052B/CN3056的典型应用电路图CN3052A/CN3052B/CN3056的工作流程图2是CN3052A/CN3052B/CN3056的充电过程示意图。

当输入电压大于电源低电压检测阈值和芯片使能输入端接高电平时，CN3052A/CN3052B/CN3056开始对电池充电，CHRG管脚输出低电平，表示充电正在进行。

如果电池电压低于3V，充电器用小电流对电池进行预充电。

当电池电压超过3V时，充电器采用恒流模式对电池充电，充电电流由ISET管脚和GND之间的电阻RISET<确定。

当电池电压接近电池端调制电压4.2V时，充电电流逐渐减小，CN3052A/CN3052B/CN3056进入恒压充电模式。

图2：CN3052A/CN3052B/CN3056充电过程示意图当充电电流减小到充电结束阈值时，CHRG端输出高阻态，表示充电周期结束，充电结束阈值是恒流充电电流的10%。

如果要开始新的充电周期，只要将输入电压断电，然后再上电就可以了，或者将CE管脚的电压暂时拉到0V，再恢复到高电平。

当电池电压降到再充电阈值以下时，自动开始新的充电周期。

当输入电压低于电池电压时，充电器进入低功耗的睡眠模式，电池端消耗的电流小于3uA，从而增加了待机时间。

如果将使能输入端CE接低电平，充电器被关断。

CN3052A/CN3052B/CN3056的主要功能介绍电源低电压检测(UVLO) CN3052A/CN3052B/CN3056内部有电源电压检测电路，当电源电压低于电源电压过低阈值(典型值4.03V)时，芯片处于关断状态，充电也被禁止。

XB8608AJSOP8移动电源IC一节锂离子聚合物电池保护IC

XB8608AJSOP8移动电源IC一节锂离子聚合物电池保护IC移动电源在现代生活中扮演着重要的角色，为我们的移动设备提供方便的电力支持。

在移动电源内部，一节锂离子聚合物电池是常见的电池类型，而XB8608AJSOP8移动电源IC则是为保护这种电池而设计的保护IC。

一、XB8608AJSOP8移动电源IC的介绍XB8608AJSOP8移动电源IC是一种应用于移动电源中的保护IC，其主要功能是监测和保护锂离子聚合物电池。

作为一个重要的组件，它可以提供多种保护功能，确保电池的安全和可靠使用。

1. 电池电压监测与保护XB8608AJSOP8移动电源IC通过监测电池的电压，实时掌握电池的工作状态。

当电压超过或低于设定的安全范围时，保护IC会及时采取措施，如切断电路、停止充放电等，以保护电池免受过压或过放的损害。

2. 充电和放电控制移动电源通常需要充电和放电功能，XB8608AJSOP8移动电源IC可以根据需求控制充放电过程。

它可以监测电池的充电状态，并根据相关算法对充电电流进行控制，以避免过充或充电过慢的情况。

同时，在放电过程中，该保护IC也能提供电池过放保护，避免因放电过度而损坏电池。

3. 温度监测与保护锂离子聚合物电池在充放电过程中，会产生一定的热量，过高的温度会引发安全隐患。

XB8608AJSOP8移动电源IC具备温度监测和保护功能，一旦温度超过安全阈值，它会通过相应的措施，如降低充电电流或切断电路等，保护电池的正常工作。

二、如何合理选择和应用XB8608AJSOP8移动电源IC在选择和应用XB8608AJSOP8移动电源IC时，我们需要考虑以下几个因素：1. 电池类型和电压范围XB8608AJSOP8移动电源IC适用于一节锂离子聚合物电池，因此我们需要确保电池的类型与IC的兼容性。

此外，电池的电压范围也需要符合保护IC的工作要求。

2. 功能需求根据移动电源的具体功能需求，选择适合的XB8608AJSOP8移动电源IC。

锂电池充电及低功耗待机方案

PDVD锂电池充电及低功耗待机方案
本方案采用带A/D，PWM功能的8位MCU来管理电池充/放电及整机待机智能电源管理，此方案适合于Portable DVD,机顶盒，移动DVD，移动多媒体设备等产品，可达到能源之星低功耗待机要求。

方案特点描述：
1：PWM 电子开关控制电池充电，其效率可高达92%
2：充电电流/电压可以编程控制
3：自动识别不良电池并报警指示
4：保护措施可靠而完善，包含高温保护，过流保护，最长时间保护，过充保护过放保护等。

5：内置高精度10-BIT PWM及12-BIT A/D转换，恒流，恒压精度高，波动小
6: 有拔插电自动识别功能。

7: 耗尽的电池预先充电处理，小电流充电可减少发热。

8: 充电模式有：预充电，恒流充电，恒压充电。

9: PWM频率约为30Khz
10: 多种可靠的复位方式：上电复位，低压复位及内部看门狗复位。

11: 人性化的状态指示，不同的充电状态有不同的指示。

12: 输入电压范围从9 V 到16V
13: 电源管理，可以管理整机开关，使整机进入低功耗待机状态，从而达到整机符合美能源之星的要求
红外遥控启动。

单节锂离子电池保护芯片与系统的设计

ｆｅｎｂｉｔｄｉ．ｍｉｄｓｎｌＭＯＳｐｏｅｓｈｅｔｅｕｔｍａｉｓｔａｈｉｕｔｃｉｅｌｐｔｔｅｉｄａｄｆｒａｅ０６ｍｘｉａＣｘａｃｎｅｇｒｃｓ．Ｔｅｔｓｒｓｌｎｆｔｈｔｅｃｃｉａｈｅｓｌｒｅｉｓｅｔｒｖａｏｃｖ
统确定了保护芯片所需功能模块，然后采用０６．ｍ避合信号ＣＳＭＯ工艺制作。测试结果３１正．Ａ，充电保护电压的检测精度达到了± ５。过２ｍＶ
关键词：离子电池Ｉ锂过充电；过放电；流Ｉ过偏置电路
（ｐ．ｏｌｔｏｉｃｎｅ＆ＴｅｈｏｏｙＤｅｔｆｅｒｎｃＳｉｃＥｃｓｅｃｎｌｇ，ＨｕｚｏｇＵｎｖｒｉｆｃｎｅａｄＴｃｎｌｇ，ｕａ，４０７，ｈｎ）ａｈｎｉｅｓｙｏｉｃｎｅｈｏｏｙＷｈｎ３０４ＣｉｔＳｅａ
Ａｂｔａｔｅｐｐｒｒｓａｃｅｈｈｐａｄｓｓｅｏ－ｏａｔｒｒｔｃｉｎｆｒｓｎｌ－ｅｌｐｃｎｕｃｓｆｌｓｒｃＴｈａｅｅｅｒｈｓｔｅｃｉｎｙｔｍｆＬｉｎｂｔｅｙｐｏｅｔｏｏｉｅｃｌａｋａｄｓｃｅｓｕｌｌｉｇｙｄｓｇｓｐｏｅｔｅＩｗｉｗｏｒａｄｈｇｒｃｓｏｅｅｔｒｔｒｓｏｄｅｉｎｒｔｃｉＣｔｌｐｗｅｎｉｈｐｅｉｉｎｄｔｃｏｈｅｈｌ．ＡｃｏｄｎＯａｐｉｔｎｍｕｈｆｎｔｎｂｏｋｉｖｈｏｃｒｉｇｔｐｌａｉｃｕｃｉｌｃｃｏｏｓ

SD8950A 同步降压2A锂电管理IC

流的输入端。
直流电特性
(如无特别说明，VCC = 5V 5%，TA = 25℃) 最大值 6.5 500 280 280 4.242 1100 2200 -5 ±2
符号 Vcc
参数输入电源电压输入电源电流充电模式
条件
最小值 3.8
典型值 5 250 220 190
单位 V uA uA uA V mA mA uA uA mA V mV V mV mV mV mA mA
再充电电池门限电压振荡频率 P MOSFET“导通”电阻 N MOSFET“导通”电阻限定温度模式中的结温软启动时间再充电比较器滤波时间终止比较器滤波时间
VFLOAT-VRECHRG
140 1.3
VBAT高至低 IBAT降至ICHR/10一下
0.8 0.8
1.8 1.8
4 4
ms ms

5 / 11
2A 1.5MHz 同步降压型锂离子电池充电器 SD8950A
工作原理
SD8950A 是一款面向5V交充适配器的2A锂离子电池充电器。它是采用1.5MHz固定频率的同步降压型转换器，利用芯片内部的功率晶体管对电池进行涓流、恒流和恒压充电。充电电流可以用外部电阻编程设定，最大持续充电电流可达2A，不需要另加防倒灌二极管。具有高达90%以上的充电效率，且自身发热量极小。 SD8950A包含两个漏极开路输出的状态指示端，充电状态指示端NCHRG和充电满状态指示端 NSTDBY。芯片内部的功率管理电路在芯片结温超过145℃时自动降低充电电流，这个功能可以使用户最大限度的利用芯片处理能力，不用担心芯片过热而损坏芯片或者损坏外部元器件。当输入电压大于电源低电压检测阈， SD8950A 开始对电池充电， NCHRG 管脚输出低电平，表示充电正在进行。如果电池电压低于 2.9V，充电器用小电流对电池进行涓流预充电。恒流模式对电池充电时，充电电流由RS确定。当电池电压接近 4.2V 时，充电电流将逐渐减小， SD8950A进入恒压模式。当充电电流减小到充电结束阈值时，充电周期结束，NCHRG端输出高阻态，NSTDBY端输出低电平。充电结束阈值是恒流充电的电流的10%。当电池电压降到再充电阈值以下时， SD8950A自动开始新的充电周期。芯片内部的高精度的电压基准源，误差放大器和电阻分压网络确保电池端调制电压的进度在1%以内，满足了锂离子电池和锂聚合物电池精确充电的要求。当输入电压掉电或者输入电压低于电池电压时，充电器进入低功耗的睡眠模式，电池端消耗的电流小于3uA，从而增加了待机时间。表1：Rs及其对应的恒流充电电流图 6 设定电阻器和充电电流采用下列公式来计算： SD8950A

可用太阳能电池供电的锂电池充电管理芯片CN3065

特点：
内部集成有8位模拟-数字转换电路，能够根据输入电压源的电流输出能力自动调整充电电流
可利用太阳能板等输出电流能力有限的电压源供电的锂电池充电应用
输入电压范围：4.4V 到 6V 片内功率晶体管不需要外部阻流二极管和电流检测电阻恒压充电电压 4.2V，也可通过一个外部电阻
极限参数
管脚电压………………………－0.3V to 6.5V BAT 管脚短路持续时间………连续存储温度…...……－65℃ to 150℃ 焊接温度（10 秒）……...…..300℃
最高结温….…………………150℃ 工作温度….………－40℃ to 85℃ 热阻(SOP8)……………………TBD
1.8
3
6
FB输入电流2
IFB2 VIN<Vuvlo或VIN<VBAT
1
TEMP管脚
阈值输入电流管脚
VTEMP TEMP管脚电压下降
43.5
46
48.5
TEMP到VIN或到地端的电流
0.5
下拉电流漏电流管脚
ICHRG
VCHRG=0.3V，充电状态 VCHRG=6V，充电结束状态
10 1
下拉电流漏电流
涓流充电
恒流充电
恒压充电
充电电流
充电电压 3V
4.2V
充电结束
图4 充电过程示意图
应用信息
电源低电压锁存(UVLO)
CN3065内部有电源电压检测电路，当电源电压低于电源电压过低阈值时，芯片处于关断状态，充电也被禁止。
睡眠模式
CN3065内部有睡眠状态比较器，当输入电压VIN低于电池端电压加20mv时，充电器处于睡眠模式；只有当输入电压VIN上升到电池端电压50mv以上时，充电器才离开睡眠模式，进入正常工作状态。

无人机锂离子电池电芯工程案例

无人机锂离子电池电芯工程案例一、项目背景。

有这么一个无人机研发团队，他们打算搞一款超厉害的长续航无人机，主要用于农业巡检。

你想啊，大片大片的农田，无人机要是飞一会儿就没电了，那可不行。

所以，电池就成了这个项目的关键部分，就像人的心脏一样重要。

二、电芯选择的纠结之旅。

刚开始的时候，团队就像在一个大迷宫里找路一样迷茫。

市场上的锂离子电池电芯种类那叫一个多啊。

他们得考虑好多因素，比如说能量密度。

能量密度高的电芯，就能在同样大小和重量的情况下储存更多的电能，这样无人机就能飞更久。

就像你想在一个小背包里装最多的东西，就得找那种特别能装的小物件一样。

还有安全性也很重要。

无人机在天上飞，要是电池突然起火或者爆炸，那可就成“空中炸弹”了。

所以电芯得像个乖宝宝一样，稳稳当当的，不能出啥乱子。

另外，充放电效率也不能忽视。

要是充电慢得像乌龟爬，放电又像个漏勺一样快，那这电池肯定不行。

团队就在这些要求之间权衡来权衡去，头都大了好几圈。

三、最终选定的电芯。

经过各种测试和对比，他们终于选定了一款神奇的电芯。

这个电芯啊，能量密度就像一个小超人，比其他同类产品高出不少。

而且它的安全性特别靠谱，就像穿着厚厚的铠甲一样，各种防护措施做得很到位。

在充放电效率方面，那也是相当不错，充电的时候像喝了能量饮料一样快，放电的时候又能稳稳地给无人机提供动力。

四、电芯在无人机中的工程设计。

选定了电芯，就像找到了合适的零件，但是怎么把它安装到无人机里，又是一门大学问。

首先是布局。

这个团队的工程师们就像摆弄积木一样，小心翼翼地把电芯放在无人机最合适的位置。

他们要考虑重心平衡，要是电芯放偏了，无人机飞起来就会像喝醉了酒的小鸟，歪歪斜斜的。

然后是散热设计。

大家都知道，电池工作的时候会发热，就像人跑步跑久了会出汗一样。

如果热量散不出去，电池就会变得很暴躁，性能下降不说，还可能出危险。

所以工程师们给电芯设计了一套超级酷的散热系统，就像给它装了个小空调一样，让电芯在合适的温度下愉快地工作。

飞思卡尔电池管理芯片MM9Z1_638的应用设计

飞思卡尔电池管理芯片MM9Z1_638的应用设计姚志军【摘要】随着中国市场对电池需求的迅速提高,越来越多的公司加入到电池管理的开发、设计中来.飞思卡尔半导体推出多路电池管理芯片MM9Z1_638.本文主要介绍飞思卡尔新型电池管理芯片MM9Z1 638在锂电池管理以及被动均衡方面的应用.以4块锂电池的监控为模型,详细说明了基于MM9Z1 638的系统设计、各个模块的应用,以及元件参数的选择.【期刊名称】《单片机与嵌入式系统应用》【年(卷),期】2015(015)002【总页数】4页(P52-55)【关键词】电池管理;锂电池;MM9Z1_638【作者】姚志军【作者单位】飞思卡尔半导体(中国),天津300385【正文语种】中文【中图分类】TN407随着中国市场对电池需求的迅速增大，越来越多的公司加入到电池管理的开发、设计中来。

飞思卡尔半导体适时推出多路电池管理芯片MM9Z1_638。

本文着重介绍MM9Z1_638电池管理系统的搭建、各个模块的功能，以及所用元件的选型，希望帮助读者掌握基于MM9Z1_638的电池管理系统原理，并快速实现电池管理系统的设计。

MM9Z1_638是一个全面集成的电池监控器件。

该器件可通过一个外部分流电阻进行精确电流测量，可通过使用内部校准电阻分频器或外部分频器提供4路电压测量，其包括一个内部温度传感器，可贴紧电池并测量电池温度，外加4个外部温度传感器输入。

MM9Z1_638包括LIN 2.2协议和物理接口以及一个MSCAN协议控制器，可通过外接一个CAN接口芯片与汽车总线连接。

MM9Z1_638特性如下：◆ 宽电池电流测量，可实现片上温度测量。

◆ 采用内部电阻分频器提供4块电池电压测量，采用外部电阻分频器提供最多5个直流电压测量。

◆ 电压通道和电流通道间的测量同步。

◆ 5个外部温度传感器输入，同时为外部温度传感器供电。

◆ 低功耗模式，采用低电流工作。

◆ 多唤醒源：LIN、计时器、高压输入、外部CAN接口、电流阈值和集成。
