第一章 晶体学基础
《结晶学基础》
.
2.鲍林第二规则---静电价规则
在一个稳定的晶体结构中,从所有相邻接的阳离 子到达一个阴离子的静电键的总强度,等于阴离子 的电荷数。
静电键强度
S= Z+ CN+
• 在离子晶体中,配位数指的是最紧邻的异号离子数,所以正、 负离子的配位数不一定是相等的。阳离子一般处于阴离子紧密堆 积阳的离空子隙还中可,能其出配现位其数 它一 的般 配为 位数4或。6. 。如果阴离子不作紧密堆积,
配位数
阴离子作正八 面体堆积,正、 负离子彼此都能 相互接触的必要
条件为r+/r=0.414。
凸几何多面体倾向。
❖ 4.对称性--晶体的物理化学性质能够在不同方
向或位置上有规律地出现,也称周期性 .
晶体的性质
❖ 5.均匀性(均一性)--一个晶体的各个部分性
质都是一样的。 这里注意:均匀性与各向异性不同,前者是指晶
体的位置,后者是指观察晶体的方向。
❖ 6. 固定熔点 ❖ 7.晶面角守恒定律--晶面(或晶棱)间的夹角
宏观晶体中对称性只有32种,根据对称型中是否存在 高次轴及数目对晶体分类
❖ 存在高次轴(n>2)且多于一个―――高级晶族 ――包括:等轴(立方)晶系
❖ 存在高次轴(n>2)且只有一个―――中级晶族 ――包括:三方、四方、六方晶系
❖ 不存在高次轴(n>2)―――低级晶族――包括: 三斜、单斜、正交晶系
第一章 结晶学基础
.
1-1 晶体的基本概念与性质
一、晶体的基本概念
➢ 人们对晶体的认识,是从石英开始的。 ➢ 人们把外形上具有规则的几何多面体形态的
结晶学基础
然两两反向平行而且相等。用它可以作为判 断晶体有无对称中心的依据。
4、旋转反伸轴(Lin)
旋转反伸轴是一根假想的直线,当晶体围 绕此直线旋转一定角度后,再对此直线上 的一个点进行反伸,才能使晶体上的相等 部分重复。 相应的对称操作是围绕一根直线的旋转和 对此直线上一个点反伸的复合操作。
只有晶体才能称为真正的固体。
5、准晶体
1985年在电子显微镜研究中,发现了一种新 的物态,其内部结构的具体形式虽然仍在探 索之中,但从其对称性可见,其质点的排列 应是长程有序,但不体现周期重复,不存在 格子构造,人们把它称为准晶体。
二、晶体的基本性质
一切晶体所共有的,并且是由晶体的格子构造所决定的性 质,称为晶体的基本性质。
晶体中对称轴举例
横截面形状
晶体对称定律:在晶体中不可能存在五次 及高于六次的对称轴。因为不符合空间格 子规律,其对应的网孔不能毫无间隙地布 满整个平面。
在一个晶体中,除L1外,可以无、也可有
一或多种对称轴,而每一种对称轴也可有一 或多个。
表示方法为3L4、4L3、6L2等。 对称轴在晶体中可能出露的位置: ⑴通过晶面的中心; ⑵通过晶棱的中点;
⑵行列:结点在直线上的排列即构成行列。
行列中相邻结点间的距离称为该行列的结点间距。 同一行列或彼此平行的行列上结点间距相等; 不同方向的行列,其结点间距一般不等。
行
列
⑶ 面网:结点在平面上的分布构成面网。 面网上单位面积内结点的数目称为网面密 度。 互相平行的面网,网面密度相同;不平行 的面网,网面密度一般不等。 相互平行的相邻两面网之间的垂直距离称 为面网间距。
晶体学基础
abc
abc
90
90
三斜
abc
3. 点阵类型
7大晶系 包含14 种空间 点阵— —布拉 菲 (A.Brav ais)点阵
§1-2晶面指数、晶向指数——Miller指数
晶面——穿过晶体的原子平面。 晶向——晶体中任意原子列的直线方向。 不同的晶面和晶向具有不同的原子排列和取向。这就是 晶体具有各向异性的原因。
( 1 00), (0 1 0), (00 1 )
思考: {111}包含多少个等价面?
三、 晶向指数与晶面指数的关系
在立方晶系中(包括密排六方):
[u v w] // (h k l) 时,一定满足:hu+kv+lw = 0 [u v w] (h k l) 时,一定满足:h=u, k=v, l=w
同一直线上,方向相反的晶向其指数加负号;
原子排列相同但空间位向不同的所有晶向称为晶向族, 用< >括号表示。 例如<100>包含:[100],[010],[001 ],[1 00],[0 1 0],[001] z [011] 不通过原点的晶向: (x2-x1):(y2-y1):(z2-z1) =u:v:w
一、晶向指数
确定晶向指数的步骤: 建立坐标系:oxyz, 晶格长度作为单位长度,原点o在待定晶向上;
找出该晶向上除原点外的任意一点的坐标:x,y,z; 将x,y,z 按比例划成互质(最小)整数u,v,w;
将u,v,w 三个数放在方括号内,就得到晶向指数[uvw]。
[说明]: 晶向指数表示的是一族平行的晶向,即相互平行的晶向 具有相同的晶向指数;
[0 1 0]
o x
[1 0 1] [010] y
晶体学基础
2020/3/3
3
1.1 晶体及其基本性质
晶体结构 = 点阵 + 结构基元
2020/3/3
4
空间点阵的四要素
1. 阵点: 空间点阵中的点; 2. 阵列: 结点在直线上的排列; 3. 阵面: 阵点在平面上的分布。
2020/3/3
5
空间点阵的四要素
4. 阵胞: 结点在三维空间形成的平行六面体。
原胞:最小的平行六面体,只考虑周期性,不考虑对称性; 晶胞:通常满足对称性的前提下,选取体积最小的平行六面体。
ur b/k
P
a/h A
v
a
2020/3/3
25
倒易点阵的应用
uur dhkl 1/ r *hkl
1、计算面间距
1
d2 hkl
r rhkl
r .rhkl
h
k
av*
l
r bcv**
av*
r b*
h
cv*
k
l
h
h
k
l
G
*
k
2020/3/3
3
c
28
倒易点阵的应用
2、计算晶面夹角
• 两晶面之间的夹角,可以用各自法线之间的夹角来表示, 或用它们的倒易矢量的夹角来表示:
c((ohhs21kk12ll12)c)osrvrv(hh2rv1kk2h1l1l21k1l1 ,hhrv21hav2avk*2*l+2+)kk21bvbv*rvv*+h+1kl12ll11cvcv*vrv*h2k2l2
4. 若已知两个晶带面,则晶带轴;
5. 已知两个不平行的晶向,可以求出过这两个晶向的晶面;
材料科学基础 第1章 晶体学基础
金刚石
Nacl
水晶
CaF2
MoS2
闪锌矿
高分辨率电镜-High Resolution Electron Microscopy (HREM)
The surface of a gold specimen, was taken with a atomic force microscope (AFM). Individual atoms for this (111) crystallographic surface plane are resolved.
底心正方和简单 正方点阵的关系
例:结构对性能的影响-Sn 1850 in Russia. The winter that year was particularly cold, and record low temperatures persisted for extended periods of time. The uniforms of some Russian soldiers had tin buttons, many of which crumbled due to these extreme cold conditions, as did also many of the tin church organ pipes. This problem came to be known as the “tin disease.”
组平行的晶面应当包含点阵所有的阵点。 ● 2、晶向(lattice or crystal directions) 通过两阵点之间的直线。 ● 3、定量表示晶面和晶向的意义 各向异性,结构分析(需要表征晶体结构内部的不同
第一章晶体学基础
隋性气体无规则排列
表示有些材料包括水蒸气和玻璃的短程有序
表示有些材料包括水蒸气和玻璃的短程有序 金属及其他许多材料的长程有序排列
图 材料中原子的排列
二氧化硅结构示意图
a)晶态
b)非晶态
3. 晶体的特征
(1)周期性(不论沿晶体的哪个方向看去,总是相隔一定 的距离就出现相同的原子或原子集团。这个距离称为周期 ) 液体和气体都是非晶体。 (2)有固定的凝固点和熔点. (3)各向异性(沿着晶体的不同方向所测得的性能通常是 不同的 :晶体的导电性、导热性、热膨胀性、弹性、强度、 光学性质 )。
(a)
Z
βα
Xb
(b) 简单立方晶体 (a) 晶体结构 (b) 晶格 (c) 晶胞
γ (c)
c aY
2.晶胞的选取原则:
(1)晶胞几何形状能够充分反映空间点阵的对称性; (2)平行六面体内相等的棱和角的数目最多; (3)当棱间呈直角时,直角数目应最多; (4)满足上述条件,晶胞体积应最小。
图 晶胞的选取
立方晶系 ( Cubic)
Simple
Body centered
Face centered
a
a
a
a a
a a
a a
a = b = c, a = b = = 90
正方晶系 ( Tetragonal )
Simple
Body centered
c
c
a a
a a
a = b c, a = b = = 90
1.2 晶体学基础 Fundamentals of crystallogphy
材料科学基础_第1章_陶杰_主编_化学工业出版社
33
几点说明: 1.hkl分别对应xyz上的截距,不可互换 2.若晶面与对应坐标平行,则在该坐标上的指数为0 3.hkl表示沿三个坐标单位长度范围内所含该晶面的个数,
即晶面线密度。 晶面指数规律: (1)某一晶面指数代表了在原点同一侧的一组相互平行且
无限大的晶面。 (2) 若晶面指数相同,但正负符号相反,则两晶面是以点
材料科学基础
第一章 晶体学基础
❖1.1 晶体的周期性和空间点阵 ❖1.2 布拉菲点阵 ❖1.3 晶向指数与晶面指数 ❖1.4 晶面间距、晶面夹角和晶带定理 ❖1.5 晶体的对称性 ❖1.6 极射投影
2
1.1 晶体的周期性和空间点阵
1.1.1 晶体与晶体学 晶体:是内部质点在三维空间成周期性重复排列的固体, 即晶体是具有格子构造的固体。 非晶体:原子无规则堆积,也称为 “过冷液体” 。
38
a3 =-(a1+a2)
六方晶系的晶面指数与晶向指数
39
三指数系统→四指数系统
(h k l) (h k il) i=-(h+k)
16
3 简单单斜点阵
a≠b≠c α=γ=90°≠β
17
4 简单正交点阵
a≠b≠c,α=β=γ= 90°
18
5 底心正交点阵
a≠b≠c,α=β=γ=90°
19
6 体心正交点阵
a≠b≠c,α=β=γ= 90°
20
7 面心正交点阵
a≠b≠c,α=β=γ= 90°
21
8 简单六方点阵
a=b≠ c,α=β=90°,γ=120°
选取晶胞的原则:
1. 要能充分反映整个空间点成的周期性和对称性; 2. 在满足1的基础上,单胞要具有尽可能多的直角; 3. 在满足上条件,晶胞应具有最小的体积。
(完整版)第1章 晶体学基础
第一篇 X射线衍射分析(15万字)1 晶体学基础1.1 晶体结构的周期性与点阵晶体是由原子、离子、分子或集团等物质点在三维空间内周期性规则排列构成的固体物质,这种周期性是三维空间的。
晶体中按周期重复的原子、分子或离子团称为结构基元,也就是重复单元。
为了描述晶体内部原子排列的周期性,总是把一个结构基元抽象地看成为一个几何点,而不考虑它的实际内容(指原子、离子或分子)。
这些几何点按结构周期排列,这种几何点的集合就称为点阵,将点阵中的每个点叫阵点。
要构成点阵,必须具备三个条件:(1)点阵点数无限多;(2)各点阵点所处的几何环境完全相同;(3)点阵在平移方向的周期必须相同。
凡是能够抽取出点阵的结构可称为点阵结构或晶体点阵。
点阵中每一阵点对应于点阵结构中的一个结构基元,在晶体中则是一些组成晶体的实物粒子,即原子、分子或离子等,或是这些微粒的集团。
这样,晶体结构与晶体点阵是两个不同的概念,其关系如图1-1所示,晶体结构可以表示为:晶体结构= 晶体点阵+ 结构基元图1-1晶体结构与点阵的关系根据点阵的性质,把分布在同一直线上的点阵称为直线点阵或一维点阵,分布在同一平面内的点阵称为平面点阵或二维点阵,分布在三维空间中的点阵称为空间点阵或三维点阵。
1.1.1 一维周期性结构与直线点阵图1-2(a)是聚乙烯分子链的结构示意图,具有一维周期结构,其结构基元(CH2CH2)周期性地排列在一个方向上。
每一个结构基元的等同位置抽象成一个几何点,可形成一条直线点阵,是等距离分布在一条直线上的无限点列,如图1-2(b)所示。
取任一阵点作为原点O ,A 为相邻的阵点,则矢量a=OA 表示重复的大小和方向,称为初基(单位)矢量或基矢,若以单位矢量a 进行平移,必指向另一阵点,而矢量的长度a a =ρ称为点阵参数。
图1-2晶体结构与点阵的关系(a )聚乙烯分子链的结构示意图;(b )等效的一维直线点阵直线点阵中任何两阵点的平移矢量称为矢径,可表示为T p = p a (0, ±1, ±2……)矢径T p 完整而概括地描述了一维结构基元排列的周期性。
第一章晶体结构(一结晶学基础知识)精选全文完整版
2. 晶体结构与空间点阵
晶体格子:把晶体中相邻质点的中心用直线联起来 构成的空间格架即晶体格子,简称晶格。
结点:质点的中心位置称为晶格的结点。 晶体点阵:由这些结点构成的空间总体称为晶体点
阵(空间格子或空间点阵)。结点又叫阵点。点阵 中结点仅有几何意义,并不真正代表任何质点。如 图1-1所示.
晶向族:晶体中原子排列周期相同的所有晶向为一个 晶向族,用〈uvw〉表示。 同一晶向族中不同晶向的指数,数字组成相同。 已知一个晶向指数后,对u、v、w进行排列组合, 就可得出此晶向族所有晶向的指数。如〈111〉晶向 族的8个晶向指数代表8个不同的晶向;〈110〉晶向 族的12个晶向指数代表12个不同的晶向。
图1-2 晶胞坐标及晶胞参数
4.晶系与点阵类型
晶格特征参数确定之后,晶胞和由它表示的晶格也随之确定, 方法是将该晶胞沿三维方向平行堆积即构成晶格。
空间点阵中所有阵点的周围环境都是相同的,或者说,所有阵 点都具有等同的晶体学位置。布拉菲(Bravais)依据晶格特征参数 之间关系的不同,把所有晶体的空间点阵划归为7类,即7个晶系, 见表1-1。按照阵点(结点)在空间排列方式不同,有的只在晶胞的 顶点,有的还占据上下底面的面心,各面的面心或晶胞的体心等位 置,7个晶系共包括14种点阵,称为布拉菲点阵(Bravais lattice )。
晶向:点阵可在任何方向上分解为相互平行的直线组, 位于一条直线上的结点构成一个晶向。
2.六方晶系的晶面指数和晶向指数 3.晶向与晶面的关系
1.晶面、晶向及其表征
晶面:晶体点阵在任何方向上可分解为相互平行的结点平面,这样 的结点平面称为晶面。 晶面上的结点,在空间构成一个二维点阵。 同一取向上的晶面,不仅相互平行、间距相等,而且结点的分 布也相同。不同取向的结点平面其特征各异。 任何一个取向的一系列平行晶面,都可以包含晶体中所有的质 点。
晶体学基础第1章-课件1
晶体学基础绪论刘彤固体中的晶体气态:内部微粒(原子、分子、离子)无规运动液态:内部微粒(原子、分子、离子)无规运动固态:内部微粒(原子、分子、离子)振动自然界中绝大多数固体物质都是晶体。
如:食盐、冰糖、金属、岩石等。
¾单质金属和合金在一般条件下都是晶体。
¾一些陶瓷材料是晶体。
¾高聚物在某些条件下也是晶体。
“德里紫蓝宝石”如何在千姿百态的晶体中发现其规律?熔体凝固液相结晶晶体并非局限于天然生成的固体人工单晶飞机发动机叶片飞机发动机晶体的共同规律和基本特征?水晶石英晶体具有规则的凸多面体外形。
α石英的内部结构大球代表小球代表晶体的概念NaCl的晶体结构晶体(crystal):其内部质点(原子、分子或离子)在3维空间周期性重复排列的固体。
也称具有格子构造的固体。
晶体材料:单晶,多晶¾在一个单晶体的范围内,晶格中的质点均呈有序分布。
多晶体内形成许多局限于每个小区域内的有序结构畴,但在畴与畴之质点的分布是无序的或只是部分有序的。
晶界(晶体缺陷)Be 2O 3非晶体Be 2O 3 晶体分子晶体(范德华力)晶体学的发展历史¾有文字记载以前,人们对矿物晶体瑰丽的色彩和特别的多面体外形引起了的注意,开始观察研究晶体的外形特征。
¾17世纪中叶,丹麦学者斯丹诺(steno)1669年提出面角守恒定律,这可以说是晶体学作为一门正式科学的标志,它找出了晶体复杂外形中的规律性,从而奠定了几何晶体学的基础。
¾1801年,法国结晶学家阿羽依(Haüy)基于对方解石晶体沿解理面破裂现象的观察,发现晶体学基本定律之一的整数定律。
¾1805-1809年,德国学者魏斯(Weiss)发现晶带定律以及晶体外形对称理论。
几何晶体学发展到了相当高的程度。
¾1830年,德国学者赫塞尔(Hessel)推导出描述晶体外形对称性的32种点群。
¾1837年,英国学者米勒(Miller)提出晶面在三维空间位置的表示方法---米勒指数。
材料分析方法2 晶体学简介-宏观对称性-点群-点阵描述
四面体 六面体 八面体 十二面体 二十面体
{3,3} {4,3} {3,4} {5,3} {3,5}
四面体群 八面体群 二十面体群
值得一提的五次对称 性 准晶,生物分子
面心立方Cu的单胞结构
面心立方氯化钠单胞 精选pp大t 球代表Na离子,小球代表Cl离子18
第二章 晶体的对称性
• 对称(Symmetry):物体(或图形)的各个相同 部分借助于一定的操作而有规律的重复。晶体的 几何外形等外部性质上的对称,是其内部晶格构 造对称的外在表现。
• 对称操作(Symmetry operation):能够使对称 物体(或图形)中的各个相同部分间作有规律重复 的变换动作。
48
晶面指数的意义
Z XZ X
晶面指数所代表的不仅是某一晶面,而是代表着一 组相互平行的晶面。 平行晶面的晶面指数相同,或数字相同而符号相反
在晶体内凡晶面间距和晶面上原子的分布完全相
同,只是空间位向不同的晶面可以归并为同一晶
Y
面族,以{h k l}表示,它代表由对称性相联系的 若干组等效晶面的总和。
对称特点:必有4个3次轴, 3个相互垂直的二次轴或 四次轴
选3个相互垂直的二次轴 或四次轴为晶轴,C轴直 立,a轴前后水平放置,b 轴左右水平放置。
精选ppt
32
2,四方系
对称特点:有一根4次轴
选4次轴为C轴直立,有二次 轴选互相垂直的两个二次轴为 a ,b轴,无二次轴时,在与c 轴垂直的面网上选两个相互垂 直的行列为a ,b轴。
精选ppt
9
晶体
非晶体
SiO2
精选ppt
10
准晶体( quasicrystal)
原子排列长程有序但不是周期平移,即存在准周期。
晶体学基础与材料结构
晶体学基础与材料结构第⼀章晶体学基础及材料结构⽆论是⾦属材料还是⾮⾦属材料,通常都是晶体。
因此,作为材料科学⼯作者,⾸先要熟悉晶体的特征及其描述⽅法。
本章将扼要的介绍晶体学的基础知识,并了解材料结构。
1-1 晶体⼀、晶体与⾮晶体固态物质按其原⼦(或分⼦)的聚集状态⽽分为两⼤类:晶体与⾮晶体。
虽然我们看到⾃然界的许多晶体具有规则的外形(例如:天然⾦刚⽯、结晶盐、⽔晶等等),但是,晶体的外形不⼀定都是规则的,这与晶体的形成条件有关,如果条件不具备,其外形也就变得不规则。
所以,区分晶体还是⾮晶体,不能根据它们的外观,⽽应从其内部的原⼦排列情况来确定。
在晶体中,原⼦(或分⼦)在三维空间作有规则的周期性重复排列,⽽⾮晶体就不具有这⼀特点,这是两者的根本区别。
应⽤X射线衍射、电⼦衍射等实验⽅法不仅可以证实这个区别,还能确定各种晶体中原⼦排列的具体⽅式(即晶体结构的类型)、原⼦间距以及关于晶体的其他许多重要情况。
显然,⽓体和液体都是⾮晶体。
在液体中,原⼦亦处于紧密聚集的状态,但不存长程的周期性排列。
固态的⾮晶体实际上是⼀种过冷状态的液体,只是其物理性质不同于通常的液体⽽已。
玻璃就是⼀个典型的例⼦,故往往将⾮晶态的固体称为玻璃体。
从液态到⾮晶态固体的转变是逐渐过渡的,没有明显的凝固点(反之亦然,⽆明显的熔点)。
⽽液体转变为晶体则是突变的,有⼀定的凝固点和熔点。
⾮晶体的另⼀特点是沿任何⽅向测定其性能,所得结果都是⼀致的,不因⽅向⽽异,称为各向同性或等向性;晶体就不是这样,沿着⼀个晶体的不同⽅向所测得的性能并不相同(如导电性、导热性、热膨胀性、弹性、强度、光学数据以及外表⾯的化学性质等等),表现出或⼤或⼩的差异,称为各向异性或异向性。
晶体的异向性是因其原⼦的规则排列⽽造成的。
⾮晶体在⼀定条件下可转化为晶体。
例如:玻璃经⾼温长时间加热后能形成晶态玻璃;⽽通常呈晶体的物质,如果将它从液态快速冷却下来也可能得到⾮晶体。
⾦属因其晶体结构⽐较简单,很难阻⽌其结晶过程,故通常得不到⾮晶态固体,但近些年来采⽤了特殊的制备⽅法,已能获得⾮晶态的⾦属和合⾦。
材料化学知识点总结
7、晶体的对称性 在经过一定的操作之后其空间构型能够完全复原的
性质
8、X 射线光谱分析—已知波长,测定晶
体的点阵常数
衍射方向
结论:相邻两点阵点的原子间波程差为波长的整数
倍时才有衍射
即: 晶胞大小和形状——衍射方向——衍射点(线、
峰)的位置
衍射强度
结论:结构基元内的原子种类及位置决定衍射强度
即:晶胞内原子的种类和位置——衍射强度——衍
吸收系数、反射系数,
散射系数是主要因素
(2)提高透光性的措施:
提高材料纯度-降低杂质含量;掺加外加剂-减少气
孔;工艺措施-降低气孔率,使晶粒定向排列
9、界面反射与光泽
(1)镜反射与漫反射(与表面光洁度有关)
(2)光泽(与表面光洁度和折射率有关)
(3)颜色
10、不透明性和半透明性
(1)影响因素
镜反射光的分数(决定光泽);漫反射的分数;
(2)
(3)
19、形成固溶体的缺陷反应 (1)等价置换
(2)不等价置换(空位机制)
(3)不等价置换(补偿机制)
(4)不等价置换(填隙机制)
第四章 热学性质 1、离子晶体可发射电磁波及具有红外吸收的原因 对于离子晶体,质点就是相应的正负离子,当异号 离子间的 相位相反时,便构成了一个电偶矩极子, 振动过程中偶极矩 是周期性变化的。此时会发射电 磁波,强度决定于振幅的大 小。室温时电磁波很微 弱,如果从外界辐射入相应频率的红 外光谱,则会 立即被晶体强烈吸收。所以离子具有很强的红 外光 吸收特性。 2、影响材料导热性能的因素 (1)金属材料热导率与电导率的关系 Wiedeman-Franz 定律 (2)温度对金属热导率的影响 纯金属温度升高,热导率下降,合金则相反。 (3)温度对无机非金属热导率的影响 低温区间内,随温度升高导热率升高, 常温区间,随温度升高降低。 (4)晶体结构的影响 声子热传导与晶格振动的非线性有关。晶体结构越 复杂,晶体振动的非线性程度越大,对声子传热格 波收到的散射越严重,传播阻力越大,声子的平均 自由程越小,导热率越小。 对于同一种材料,多晶的热导率小于单晶的热导率。 材料内部缺陷越多,热导率越低。(单晶硅比多晶 硅导热性好的原因) 3、几种热分析方法比较(见下页)
1-1-晶体学基础
二、单晶体、多晶体和微晶体
15
16
三、同质多晶和类质同晶 (polymorphism and isomorphism)
17
பைடு நூலகம்
四、液晶 (liquid crystal)
性
18
第二节 晶体结构的对称性
自然界中很多事物都是对称的
如何堆积?
仅有周期性是不够的
对称性
19
人类也偏爱对称性
20
• 对称操作与对称元素 • 旋转-旋转轴
第一章 晶体学基础 引言
一、晶体的宏观特征
1 规则的几何外形: 光泽 2 有固定的熔点 3 各向异性 4 晶面角守恒
1
二、晶体学发展简史
经典晶体学 (几何晶体学)
1669 年,丹麦学者斯蒂诺对石英( SiO 2 ) 和赤铁矿Fe2O3)晶体的研究,提出了晶体
学第一定律 面角守恒定律,即“同种物
2
3
现代晶体学
1901 年 Nobel 物理奖 (首届)
4
1914年 Nobel 物理奖
5
1915 年 Nobel 物理奖
6
第一节 晶体结构的周期性
结点:晶体内部微粒占有的位置抽象成几何上的点。 点阵:结点在三维空间的规则排列所组成的几何图形。 晶胞:晶体的基本重复单位。
平行六面体单位+结构基元 = 晶胞
素晶胞 (原始晶胞)、复晶胞
晶胞参数:大小和形状 a, b, c, αβγ 分数坐标
7
Na+ 与 Cl- 之间的距离: ½ a.
Cs+ 与 Cl- 之间的距离: a .
3 2
结构基元数目:
4
1
2
8
晶体结构:空间点阵 + 结构基元
固体物理实验方法课]第1章_晶体学基础
1.2 晶体结构与空间点阵
1.2.5 晶向、晶面及晶向、晶面指数
晶向指数的确定
1. 建立坐标系,结点为原点,三棱为方向,点阵 常数为单位 ; 2. 在晶向上任两点的坐标(x1 , y1 , z1) (x2 , y2 , z2)。 ( 若平移晶向或坐标,让在第一点在原点则下 一步更简单); 3. 4. 5. 计算x2 - x1 : y2 - y1 : z2 - z1 ; 化成最小、整数比 u:v:w ;
其中,a 、b、 c;α、β、γ 为正点阵参数
1.3 倒易点阵
1.3.3 倒易点阵参数的大小和方向
(1) a* b a* c b* a b* c c* a c* b 0
因此,倒易点阵的基本矢量垂直于正点阵中异名矢量构成的平面。 a*垂直于b与c两个矢量构成的平面。同样b*(或c*)垂直于a与c(a与b) 两个矢量构成的平面。
倒易点阵是晶体结构周期性在傅立叶空间中的数学抽象。 如果把晶体点阵本身理解为周期函数,则倒易点阵就是晶体点 阵的傅立叶变换,反之晶体点阵就是倒易点阵的傅立叶逆变换。
所以,倒易点阵只是晶体点阵在不同空间 ( 波矢空间 ) 的
反映。
1.3 倒易点阵
1.3.4 倒易矢量
1、定义: 从倒易点阵原点向任一倒易阵 点所连接的矢量叫倒易矢量,表示为: r* = Ha* + Kb* + Lc*
晶包大小与形状
1.2 晶体结构与空间点阵
1.2.2 基本矢量与晶包
同一个点阵可以由不同的平行六面体晶胞 叠成。即可以任意选择不同的坐标系与基本矢 量来表示。 为了表达最简单,应该选择最理想、最适 当的基本矢量作为坐标系统。即是以结点作为 坐标原点,( 1 )选取基本矢量长度相等的数 目最多、( 2 )其夹角为直角的数目最多,且 ( 3 )晶胞体积最小。这样的基本矢量构成的 晶胞称为布拉菲(BRAVAIS)晶胞。
材料科学基础知识点整理
材料科学与基础第一章晶体结构第一节晶体学基础一、空间点阵晶体中原子或分子的空间规则排列,阵点周围环境相同,在空间的位置一定。
(一)晶胞点阵中取出的一个反映点阵对称性的代表性基本单元。
通过晶胞角上的某一阵点,沿其三个棱边作坐标轴X、Y、Z(称为晶轴),则此晶胞就可由其三个棱边的边长a、b、c(称为点阵常数)及晶轴之间的夹角α、β、γ六个参数表达出来。
事实上,采用三个点阵矢量a、b、c来描述晶胞更方便。
(二)晶系(三)布拉菲点阵只能有14种空间点阵,归属于7个晶系。
(四)晶体结构与空间点阵最简单的空间格子,又叫原始格子,以P表示。
对称性高的为高级晶族。
二、晶向指数和晶面指数(一)晶向指数1.以晶胞的晶轴为坐标轴X、Y、Z,以晶胞边长作为坐标轴的长度单位。
2.从晶轴系的原点O沿所指方向的直线取最近一个阵点的坐标u、v、w。
3.将此数化为最小整数并加上方括号,即为晶向指数。
[100],[110],[111̅]晶向指数表示所有相互平行、方向一致的晶向。
晶体中因对称关系而等同的各组晶向可并为一个晶向族,用<uvw>表示。
(二)晶面指数1.对晶胞作晶轴X、Y、Z以晶胞的边长作为晶轴上的单位长度。
2.求出待定晶面在三个晶轴上的截距(如该晶面与某轴平行,则截距为∞)。
3.取这些截距数的倒数。
4.将上述倒数化为最小的简单整数,并加上圆括号,即表示该晶面的指数,记为(hkl )晶面指数所代表的不仅是某一晶面,而是代表着一组相互平行的晶面。
(化简相等)在晶体中,具有等同条件而只是空间位向不同的各组晶面,可归并为一个晶面族,用{hkl }表示。
在立方晶系中,具有相同指数的晶向和晶面必定是相垂直的。
即[hkl ]⊥{hkl} (三)六方晶系指数晶面指数以(hkil )四个指数来表示,有h +k +i =0; 晶向指数以[uvtw]表示,有u +v +t =0。
六方晶系按两种晶轴系所得的晶面指数和晶向指数可相互转换如下:对晶面指数来说,从(hkil )转换成(hkl )只需去掉i ;对晶向指数,[UVW]与[uvtw]的关系为:U =u −t; V =v −t; W =w 。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
例:
X 轴坐标 —— 1 Y 轴坐标 —— 1 Z 轴坐标 —— ∞
11∞ ( 1 1 0)
绘出( 3 3 4 ) 和 ( 1 1 2 ) 晶面
取倒数
111
化简
3
( 334 )
(-
)
( -1 1 )
334
4
(11 2)
( 1 -1 1 ) 2
请绘出下列晶向: [001] [010] [100]
[110] [1 1 0] [10 1] [112] 请绘出下列晶面: (001) (010) (100) (110) (1 1 0) (10 1) (112)
单胞
晶体结构与点阵的关系
-Fe
CsCl bcc
a a
a
a
simple cubic
a a
-Fe
Cu3Au
CuAu
fcc
a
a
c
a
a simple cubic
a a Simple tetragonal
aa
-Fe
NaCl
a a
a fcc
CaF2
ZnS
a a
a fcc
晶体结构是晶体的直接表达; 点阵是对晶体结构的数学抽象。
数学抽象
晶体法则结:构的周期性和对称性,
1. 一个或几个小球合并成一个数学点
由于2. 高各度阵对称点的的几何周关围系 环境相同, 它只结原果子能:或有原子1群4中具有类相型同的环境
得到
数学点的集合
得到
空间点阵
原子的具体排列方式
直接表达
数学抽象
晶体结构
空间点阵
提取
有代表性的、基本的单元
提取
晶胞
统称
晶胞
eg:
立方晶系中 [111],[111],[111],[111][111],[111][111],[111] 八个晶向是立方体中
四个体对角线的方向,其原子排列完全相同,属同一晶向族,故用<111>表示。
—— 加 < >
1. 立方晶系,数字相同,仅正负号、数字排序不同的属 同一晶向族
2. 一个晶向指数代表一系列相互平行、方向相同的晶向 3. 一个晶向族代表一系列性质地位相同的晶向
图 晶面指数的标定
晶面指数(h k l)
求法:定原点— 求截距 — 取倒数 — 化最小整数 — 加()
例:
X 轴坐标 —— 1 Y 轴坐标 —— 1 Z 轴坐标 —— 1
111 ( 1 1 1)
求法:定原点— 求截距 — 取倒数 — 化最小整数 — 加()
特点: 1. 直接表示任意晶面
2. 实际上表示所有相互平行的晶面
国际上通用米勒指数标定晶向和晶面。
(1801-1880,英国)
1.晶向指数的标定
晶体中点阵方向的指数,由晶向上 阵点的坐标值决定。
(1)建立以晶轴a,b,c为坐标轴的坐标系,各轴上的坐标 长度单位分别是晶胞边长a,b,c,坐标原点在待标晶向上; (2)确定该晶向上距原点最近的一个阵点P的三个坐标值(xa, yb,zc); (3)将x,y,z化成最小的简单整数比u,v,w,且u∶v∶w = x∶y∶z; (4)将u,v,w三数置于方括号内就得到晶向指数[uvw]。
立方晶系 ( Cubic)
Simple
Body centered
Face centered
a
a
a
a a
a a
a a
a = b = c, a = b = = 90
正方晶系 ( Tetragonal )
Simple
Body centered
c
c
a a
a a
a = b c, a = b = = 90
1 -1 1 [ 111]
[1 10]
绘出[100]、[1 10] 晶向
绘出[231]、[321] 晶向
[100]
[231]
[2 1 1]
33
[231]
1 3
2 3
[231]
[100]
[321]
1 3
2 3
[1 10]
绘出[100]、[1 10] 晶向
绘出[231]、[321] 晶向
[231]
1 3
2 3
[231]
[2 1 1] 33
技巧:
[321]
[ 1 -2 1] 33
当晶向指数中有大于1的数时,
外延晶胞,直接求点
将指数化为分数
图 晶向指数的标定
晶向指数的说明:
a.指数意义:代表相互平行、方向一致的所有晶向。 b.负值:标于数字上方,表示同一晶向的相反方向。 c.晶向族:晶体中原子排列情况相同但空间位向不同的 一组晶向,用<uvw>表示。数字相同,但排列顺序不同 或正负号不同的晶向属于同一晶向族。
[ 0 0 1]
求法:定原点 — 建坐标 — 求坐标 — 化最小整数 — 加[ ]
特点:1. 直接表示任意两点连线的方向
2. 只表示方向,不表示长短 3. 实际上表示所有相互平行、方向一致的晶向
例:
[001]
[111]
[1 1 1]
X 轴坐标 —— 1 Y 轴坐标 —— -1 Z 轴坐标 —— 1
例:
[111] [1 11] [1 1 1] [11 1] = < 111 >
[1 1 1] [1 1 1] [1 1 1] [1 1 1]
[100] [010] [001] = < 100 >
[1 00] [0 1 0] [00 1]
晶体中点阵平面的指数,由晶面与三个坐
2.晶面指数的标定 标的截距值所决定。

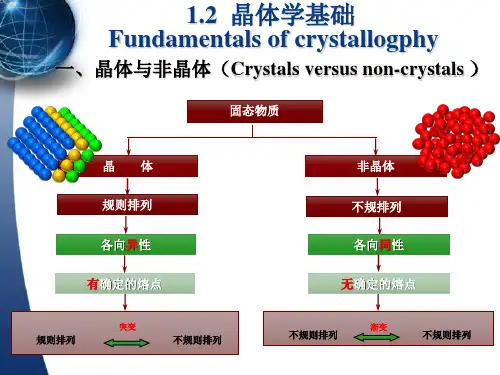

1.2 晶体学基础 Fundamentals of crystallogphy
一、晶体与非晶体(Crystals versus non-crystals )
固态物质
晶体 规则排列 各向异性 有确定的熔点
规则排列
突变
不规则排列
非晶体 不规排列 各向同性 无确定的熔点
渐变
不规则排列
不规则排列
1.晶体的定义 物质的质点(分子、原子或离子)在三维空间作有规律的 周期性重复排列所形成的物质叫晶体。具有各向异性。 可分为金属晶体、离子晶体、共价晶体和分子晶体四种。
划分
点阵类型
结果:
14种点阵类型
称作
布拉菲点阵
对称性
选取
晶胞
晶系 三斜 单斜 正交 六方 正方 菱方 立方
特征 a ≠ b ≠ c,α ≠ β ≠ γ a ≠ b ≠ c,α = γ = 90 °≠ β a ≠ b ≠ c,α = β = γ = 90 ° a=b ≠ c,α = β = 90 °,γ=120 ° a=b ≠ c,α =β = γ = 90 ° a=b=c,α =β = γ ≠90 ° a=b=c, α =β = γ = 90 °
a aa
晶体结构中的球代表实际的原子;
点阵中的球(阵点)代表一个或几个原子,是数学上抽象的点
晶体结构有无数多种 点阵只有14种。
a aa
请总结晶体结构与空间点阵的异同。 晶体结构中的小球、空间点阵中的小球分别代表什么? 为什么不是每种晶系都有简单、底心、体心、面心点阵? 如何表达复杂的晶体结构或点阵? 如何清晰明了地分析、归纳晶体结构、点阵的共同特点?
z
c
a
x
y b
d 晶胞
a 原子堆垛模型
b 空间点阵 c 结晶格子—晶格
固定-抽象-连接-取最小的几何单元-晶胞
(2)晶格 将阵点用一系列平行直线连接起来,构成一空间格架叫晶格。 (3)晶胞 从点阵中取出一个仍能保持点阵特征的最基本单元叫晶胞。 在空间点阵中,能代表空间点阵结构特点的是小平行六面体 。 整个空间点阵可由晶胞作三维的重复堆砌而构成。
(a)
Z
βα
Xb
(b) 简单立方晶体 (a) 晶体结构 (b) 晶格 (c) 晶胞
γ (c)
c aY
2.晶胞的选取原则:
(1)晶胞几何形状能够充分反映空间点阵的对称性; (2)平行六面体内相等的棱和角的数目最多; (3)当棱间呈直角时,直角数目应最多; (4)满足上述条件,晶胞体积应最小。
图 晶胞的选取
图 布拉菲点阵
晶体结构和空间点阵的区别
晶体结构是原子晶核体+电中子云实际质点 简化
(原子、离子原或子分子)的具 体排列情况,它抽们象 能组成各 种类刚球型的排列,因此,小球实+际棍 存刚在球模的型晶体结构是无限球棍的模。型
表征
原子的具体排列方式
即
晶体结构
晶体结构和空间点阵的区别
空间点阵原是子的晶具体体排中列质方式点排列的 几何学抽象,晶体用结以构 描述和分析
2. 非晶体 非晶体在整体上是无序的 ;近程有序 。实际为一种过 冷液体。具有各向同性。
隋性气体无规则排列
表示有些材料包括水蒸气和玻璃的短程有序
表示有些材料包括水蒸气和玻璃的短程有序 金属及其他许多材料的长程有序排列
图 材料中原子的排列
二氧化硅结构示意图
a)晶态
b)非晶态
3. 晶体的特征
(1)周期性(不论沿晶体的哪个方向看去,总是相隔一定 的距离就出现相同的原子或原子集团。这个距离称为周期 ) 液体和气体都是非晶体。 (2)有固定的凝固点和熔点. (3)各向异性(沿着晶体的不同方向所测得的性能通常是 不同的 :晶体的导电性、导热性、热膨胀性、弹性、强度、 光学性质 )。
3. 描述晶胞的六参数
晶胞的尺寸和形状可用点阵参数来描述,它 包括晶胞的各边长度和各边之间的夹角。
图 晶胞、晶轴和点阵参数
三、晶系和布拉菲点阵
1.晶系
根据晶胞外形即棱边长度关系和晶轴之间的夹 角情况对晶体分类。可将晶体划分为7个晶系
