高速动车组转向架总体简介
CRH动车组转向架-_转向架总体剖析
（2）横向力
车轮、车轴、轴箱、轴箱弹簧、构架侧梁、空气弹簧、车体 、构架横梁、横梁连接梁、横向侧挡、车体侧挡、车体
（3）纵向力（牵引、制动、纵向冲击）
车轮、车轴、轴箱、轴箱拉杆、构架侧梁、构架横梁、牵引拉 杆、中央牵引拉杆座、车体、车钩
3.2 CRH2 动车组转向架简介
轨距mm 轴式 轴距mm 车轮直径mm 空气弹簧中心距 mm 轴颈直径mm 轴颈中心距mm
1435 B0-B0(M) B-B(T) 2500 860 2460
130 2000 动车转向架7.5t 质量t 拖车转向架6.87t 联挂时180 最小通过曲线半径 m 单车调车130 驱动装置悬挂方式 架悬式、WN节联 及驱动方式 轴节(M) 轮盘制动4组(M) 基础制动方式 Байду номын сангаас盘制动4组+轮盘 制动4组(T) 轴箱定位方式 转臂式 最高运行速度200 速度km/h 最高试验速度250
动车转向架主要设备
• • • • 两个牵引电机驱动轴。 每轴有两个装在车轮上的制动盘。 制动单元装于端梁上。 信号系统和排障器 (仅某些转向架)
牵引装置 牵引电机
构架
基础制动装置
二系悬挂装置
轮对轴箱
拖车转向架主要设备
• 每轴有3个装在轴上的制动盘。 • 制动单元装于横梁上。 • 分相区天线 (仅某些转向架)
• CRH3高速列车转向架分动力转向架(简称M)和非动力转向架 （简称T）两种类型。两种转向架采用基本一致的结构型式 ，构架为H型焊接构架，圆锥滚柱轴承单元，轴箱为转臂定 位式，一系悬挂是螺旋弹簧加垂向减振器，二系悬挂为带 有辅助橡胶堆的空气弹簧直接支撑车体，在车体和转向架 之间装有主动控制的抗蛇行减振器，采用Z型双拉杆牵引装 置。动力转向架和拖车转向架不可互换。
CRH2型动车组转向架
CRH2型动车组转向架引言CRH2型动车组是中国铁路总公司研制和生产的一种高速动车组列车。
转向架作为动车组的重要组成部分，承载着列车的牵引和转向功能。
本文将详细介绍CRH2型动车组转向架的结构、工作原理和维护。
结构CRH2型动车组转向架由转向架安装在车体底架上，并通过轮对连接到车轮。
每个转向架由两个车轴承、两个腰板、一个液压缸和一个转向架横梁组成。
其中，车轴承承载列车重量和转向力，腰板连接车轴承和转向架横梁，液压缸控制转向架的转向运动。
工作原理CRH2型动车组转向架的工作原理主要包括以下几个步骤：1.牵引：当列车需要加速或减速时，转向架通过车轮对向车体施加力，使之前进或减速。
这些力通过车轴承传递到转向架横梁，并最终传递到车体底架。
2.转向：当列车需要转向时，液压缸控制转向架的转向运动。
液压缸中的油液在受到控制信号后，通过压力作用使转向架的一个侧面升高，从而使列车转向。
转向架同时还通过车轮对向车体施加力，帮助列车顺利转向。
3.防滑：转向架还具有防滑功能。
当车轮因为湿滑等原因出现打滑时，转向架会通过降低施加到车轮上的力来减小滑动，以保证列车的安全行驶。
这一功能通常通过减小液压缸中的压力来实现。
维护为了确保CRH2型动车组转向架的正常工作，需要进行定期维护和检修。
维护包括以下几个方面：1.清洁：定期清洗转向架上的杂物和污垢，保持其表面清洁。
2.润滑：对转向架的关键部位进行润滑，保持其工作的顺畅。
3.检查：定期检查转向架的各个部位是否存在损坏或磨损，及时更换或修理。
4.调整：如果转向架的转向运动不灵活或有过大的偏差，需要进行调整和校正。
##总结 CRH2型动车组转向架是一种关键的组成部分，承载着列车牵引和转向的重要功能。
本文介绍了其结构、工作原理和维护方法，希望能为读者对这一主题提供了一定的了解。
注意：以上内容仅供参考。
实际情况可能有所不同，请以实际为准。
CRH1CRH2CRH5动车组转向架结构原理说明
CRH1CRH2CRH5动车组转向架结构原理说明CRH1、CRH2和CRH5是中国高速铁路动车组的型号，其转向架结构相似但存在一些细微的差异。
在下面的解释中，将涵盖这三种型号的转向架结构原理。
动车组转向架结构原理说明：一、整体结构概述：动车组转向架主要由轮对、车轴、转向架架体、阻尼器和弹簧等组成。
其主要功能是给列车提供支撑和转向功能。
转向架需要承受列车的重量，并通过转向架架体的转向机构实现转向控制。
二、轮对与车轴的作用：轮对是动车组转向架的关键部分，是其与铁轨间的主要接触面。
通过与轨道的摩擦力，轮对能够传递列车的牵引和制动力，并提供侧向牵引力来实现转向。
车轴是轮对的支撑轴承，通过车轴将轮对固定在转向架上。
车轴可以承受列车的垂直载荷，同时使得轮对在水平和垂直方向上能够相对转向架旋转。
三、转向架架体的结构与材料：转向架架体是转向架的主要部分，构成了转向架的骨架。
它通常由钢材制成，因为钢材具有较高的强度和刚性，能够承受列车的重量和转向力。
转向架架体包括上架体、下架体和链座等组成部分。
上架体是连接转向架与车体的关键部件，负责承受列车的垂直载荷和侧向牵引力。
下架体是与上架体相连接的主要支撑结构，在列车行驶过程中能够减震、缓冲和抗侧翻。
链座是连接转向架与车体之间的链条连接点，通过链条传递列车的纵向牵引力和制动力。
四、转向机构的工作原理：转向架的转向机构是实现列车转向控制的关键部分。
其主要由转向架架体上的玩异步机构、传感器、执行器和控制系统等组成。
王异步机构是转向机构的主体部分，通过将传感器感知到的转向信号转换为机械运动，实现转向架的转向控制。
传感器可以感知列车行驶时的偏差角度，并将信号传输给执行器。
执行器负责将电信号转化为机械运动，通过推拉杆等机构实现转向架的转向。
控制系统负责计算和控制列车的转向角度和速度。
基于列车行驶的实时数据，控制系统能够自动调整转向机构的转向角度和速度，使列车保持在预定的轨道上行驶，同时对列车进行稳定控制。
CRH380B动车组转向架
CRH380B动车组转向架1. 简介CRH380B动车组是中国铁路总公司研制的高速铁路列车，其转向架是实现动车组转向功能的重要组成部分。
本文档将详细介绍CRH380B动车组转向架的结构、原理、特点以及维护保养等方面的内容。
2. 结构CRH380B动车组转向架的结构主要由以下几个部分组成：2.1 转向架主框架转向架的主框架由钢材制成，具有强度高、刚度好的特点。
主框架采用双向弹性缓冲支承，能够减小车辆运行时的震动和冲击。
2.2 转向架悬挂系统转向架的悬挂系统包括橡胶弹簧、减震器、横向稳定器等部件。
悬挂系统能够有效减少车辆在运行过程中的颠簸和振动，提高乘客的舒适性。
2.3 转向架传动装置转向架的传动装置由电动机、减速器、传动轴等部件组成。
传动装置能够实现对转向架的控制和调整，确保车辆能够按照预定的路线行驶。
2.4 转向架轮轴承装置转向架的轮轴承装置包括轮轴、轴承等部件。
轮轴承装置能够使车辆的轮轴正常旋转，同时承受车辆的重量和作用力。
3. 原理CRH380B动车组转向架的工作原理主要是通过控制传动装置来实现转向功能。
当车辆需要改变行进方向时，控制系统通过电动机和减速器的配合来调整转向架的角度，使行驶方向发生改变。
同时，悬挂系统和轮轴承装置能够保证车辆稳定运行，并减少对乘客的不适。
4. 特点CRH380B动车组转向架具有以下几个特点：4.1 高强度和刚度转向架的主框架采用高强度钢材制成，具有很高的强度和刚度，能够承受车辆的重量和行进过程中的各种力和载荷。
4.2 优良的悬挂系统转向架的悬挂系统采用橡胶弹簧、减震器和横向稳定器等部件，能够有效减小车辆在行进过程中的颠簸和振动，提高乘客的舒适性。
4.3 精密的控制系统转向架的控制系统采用精密的电动机和减速器，能够实现对转向架的精确控制和调整，保证车辆能够按照预定的路线行驶。
4.4 可靠的轮轴承装置转向架的轮轴承装置采用高质量的轮轴和轴承，能够保证车辆轮轴的正常旋转，并能承受车辆的重量和作用力。
CRH5动车组转向架简介
四、 CRH5转向架轴箱及定位装置
双层弹性节点
弹性节点 横向弹性垫
弹性节点（内部）
下拉杆组成
上拉杆组成
拉杆中的橡胶节点刚度决定了轴箱悬挂的定位刚度。若定 位刚度太大，将会影响转向架的曲线通过能力，且轮轨横向力、 脱轨系数、轮重减载率和磨耗指数也有逐渐恶化的趋势；若定 位刚度过小，将会影响转向架临界速度。
五、 CRH5转向架二系悬挂装置
空气弹簧系统由两个空气弹簧、两个高度阀、压差阀和两
个附加空气室通过管路连接而成，是转向架构架与上枕梁之间 的悬挂装置，空气弹簧系统能使车辆获得良好的垂向和横向性 能，确保车辆保持高度不变； 空气弹簧由胶囊与橡胶堆组成，胶囊与橡胶堆串联工作， 在正常工况下（充气状态），橡胶堆有助于胶囊适应转向架的 转动，如果胶囊失效，橡胶堆将独立工作，此时上盖下表面与
空心轴，车轴可以通过孔探针进行无损检测；
动力车轴由轴箱轴承座、轮座、两个制动盘座、齿轮轴 承座和轴身组成，总长2180mm；非动力车轴由轴箱轴承座、 轮座、三个制动盘座和轴身组成，总长2180mm，如图所示。
动力车轴
非动力车轴
四、 CRH5转向架轴箱及定位装置
轴箱上设有上下拉杆座和垂向减振器座，安装有轴温传感 器，部分轴端安装有速度传感器。
⑤
③ ⑥
⑦
① ② ④ ⑧
1-二系垂向减振器座；2-抗蛇行减振器座；3-抗侧滚扭杆座；4-二系横向减振器座； 5-中心销；6-横向止挡板；7-与车体连接支座；8-钢丝绳
六、机械传动装置
万向轴
齿轮箱
动力转向架力的传递
1、垂向力（重力）
车体
下定位拉杆
上枕梁
轴箱
橡胶空气弹簧
车轴 轮对

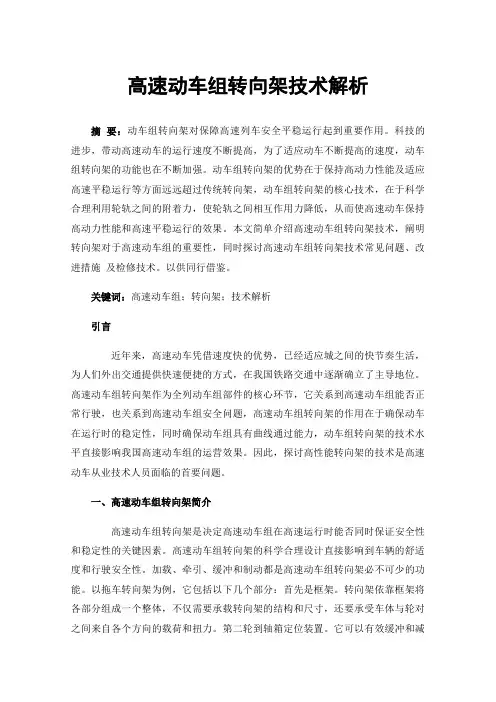

高速动车组转向架技术解析
高速动车组转向架技术解析摘要：动车组转向架对保障高速列车安全平稳运行起到重要作用。
科技的进步，带动高速动车的运行速度不断提高，为了适应动车不断提高的速度，动车组转向架的功能也在不断加强。
动车组转向架的优势在于保持高动力性能及适应高速平稳运行等方面远远超过传统转向架，动车组转向架的核心技术，在于科学合理利用轮轨之间的附着力，使轮轨之间相互作用力降低，从而使高速动车保持高动力性能和高速平稳运行的效果。
本文简单介绍高速动车组转向架技术，阐明转向架对于高速动车组的重要性，同时探讨高速动车组转向架技术常见问题、改进措施及检修技术。
以供同行借鉴。
关键词：高速动车组；转向架；技术解析引言近年来，高速动车凭借速度快的优势，已经适应城之间的快节奏生活，为人们外出交通提供快速便捷的方式，在我国铁路交通中逐渐确立了主导地位。
高速动车组转向架作为全列动车组部件的核心环节，它关系到高速动车组能否正常行驶，也关系到高速动车组安全问题，高速动车组转向架的作用在于确保动车在运行时的稳定性，同时确保动车组具有曲线通过能力，动车组转向架的技术水平直接影响我国高速动车组的运营效果。
因此，探讨高性能转向架的技术是高速动车从业技术人员面临的首要问题。
一、高速动车组转向架简介高速动车组转向架是决定高速动车组在高速运行时能否同时保证安全性和稳定性的关键因素。
高速动车组转向架的科学合理设计直接影响到车辆的舒适度和行驶安全性。
加载、牵引、缓冲和制动都是高速动车组转向架必不可少的功能。
以拖车转向架为例，它包括以下几个部分：首先是框架。
转向架依靠框架将各部分组成一个整体，不仅需要承载转向架的结构和尺寸，还要承受车体与轮对之间来自各个方向的载荷和扭力。
第二轮到轴箱定位装置。
它可以有效缓冲和减弱轨道车轮之间的冲击力和制动力，还可以提供引导功能，使车辆沿轨道平移成车轮的滚动。
三是悬挂装置。
它位于车架和轮对之间，可以减少不稳定的履带对动车组的影响。
四是第二悬挂装置。
CRH2转向架介绍概要
CRH2型动车组转向架主要参数
拖车转向架（SKTB-200）结构简图
拖车转向架和动车转向架
• 包含的主要部件：轮对和轴箱丶一系弹簧悬挂丶 转向架构架丶二系弹簧悬挂（空簧）丶牵引杆丶 抗蛇行减震器丶停车制动装置丶空气制动弹簧（ 拖车转向架上为2X3个轴盘制动盘，动车转向架 上为2X2个轮盘制动盘）。
CRH2转向架介绍概要
转向架是保证列车安
全平稳运行的关键部件 。随着列车速度的不断 提高，对转向架性能的 要求也不断提高。同传 统转向架相比，保持高 速运行稳定性丶充分利 用轮轨之间的黏着和减 轻轮轨相互作用力是新 式转向架的重中之重。
转向架结构概要
• CRH2型动车组转向架主要由构架丶轮对轴向装 置丶牵引装置丶基础制动装置丶二系悬挂装置丶 牵引电机和驱动装置等组成。
• 动车转向架上还安装有牵引电机丶齿轮箱丶联轴 节等设备。
动车转向架（SKMB-200）结构简图
二系弹簧悬挂（空气弹簧）
二系弹簧悬挂（空气弹簧）
• 二系弹簧悬挂主要包括空气弹簧装置，横向弹性 止挡，抗蛇行减振器和高度调整装置等
• 空气弹簧装置主要由空气弹簧本体，附加空气室 ，高度控制阀，差压阀，节流阀及滤尘器等组成 。
• 转向架为两轴无摇枕丶“H”型构架转向架，一系 悬挂为钢弹簧转臂定位，二系悬挂采用空气弹簧 ，单连杆牵引方式，磨耗形车轮踏面。此外，由 于CRH2转向架重心较低，省去了抗侧滚支撑。
CRH2型动车组转向架主要特点
• 采用了轻量化设计 • 焊接构架 • 二系空气弹簧 • 转臂式轴箱定位 • 盘形制动 • 单拉牵引杆 • 电机采用架悬方式
• 停车制动装置也称手制动器，俗称“手刹”。 • 主要作用：首先是在车辆停止运行后为避免自行
CRH380B动车组转向架
第二部分 动力转向架
转向架构架为双 H 型，包括两个焊接成箱型截面的纵向 梁，二者通过两根横梁相互连接。构架主要由钢板焊接而成 。EC01/EC00车的一位转向架配有天线支座。天线支座通过 螺栓固定在转向架构架上。所有安装部件所必需的托架都焊 接在转向架构架上，但不会对构架产生额外或过多的应力。 由于安装部件不同，动车和拖车转向架的构架不可互换。
第一部分 概述
1.6 功能优越性
• 集成化设计，通过枕梁装置实现转向架与车体的连接; • 牵引电机弹性悬挂，有效改善动力学性能； • 整车两点式高度控制，提高车辆对线路的适应性； • 高柔性空气弹簧加应急弹簧，保证空簧故障时运行安全性
； • 拖车转向架采用轻量化降噪车轮，降低轮轨噪声； • 模块化设计、制造，提高生产效率； • 免维护轴承单元和分体式转臂，方便轮对更换。
日常运用中长度不能更改，镟 轮的高度变化将在R1修程对其 进行维护
第二部分 动力转向架
一个大的附加空气腔直接和空气簧上方相连，这个空气腔 在转向架上方的枕梁（摇枕）里。空气悬挂为两点控制。每 转向架带有两个个高度阀。
车体通过摇枕支承在转向架的第二系弹簧悬挂上，摇枕内 腔同时作为空气弹簧的附加空气室。牵引装置、油压减振器 、横向悬挂和空气弹簧安装在摇枕上。由于采用了摇枕，转 向架形成了一个独立的单元。
第二部分 动力转向架
• 一系悬挂采用柔性圆簧并通过橡胶件与转向架构架分开， 以保证隔音和电气绝缘。油压减振器并联安装到一系悬挂， 用以减震。 • 为了限制弹簧的振动幅度，在车轴定位装置和转向架构架 之间要安装抑制弹簧振动幅度和抗提升的装置。 • 附加部件安于轮对上，如接地刷、速度传感器、轴温传感 器等。
第二部分 动力转向架
2.1 动力转向架及分解图
CRH动车组转向架 转向架总体剖析
? CRH5拖车转向架包括AX30513和AX30514两 种。与动车转向架相比，拖车转向架不具 有驱动装置，其余部分基本相同。动力车 转向架与拖车转向架主要区别是：
? 动力转向架与非动力转向架的主要区别是 ：
– 动力转向架有 2根动力轴，动力轴上装有两个 制动轮盘和一组齿轮箱；
– 非动力转向架有 2根非动力轴，非动力轴上装 有三个制动轴盘；
– 动力转向架比非动力转向架多一个电机吊架。
3.4 CRH5 动车组转向架简介
? CRH5型动车组中的动车（第1，2，4，7，8号车），分别装 用了AX30499、AX109567、AX30500三种M转向架，其中1、 8号车所装的AX30499和AX109567转向架轴端布置有轴温传 感器、ATP/LKJ2000速度传感器以及接地回流装置，另外 AX30499转向架前端安装了轮缘润滑装置和扫石器，在2、4 、7号车AX30500转向架安装有加速度传感器。
基础制动方式
轴箱定位方式 速度km/h
1435 B0-B0(M) B-B(T)
2700 890
2000
动车转向架7.06 拖车转向架4.66
联挂时145 单车调车100
体悬式、万向轴(M)
轴盘制动2+3组(M) 轴盘制动3+3组(T)
转臂式 最高运行速度250
? CRH3高速列车转向架分动力转向架(简称M)和非动力转向架 （简称T）两种类型。两种转向架采用基本一致的结构型式 ，构架为H型焊接构架，圆锥滚柱轴承单元，轴箱为转臂定
CRH1型动车组转向架概述
CRH1型动车组转向架概述一、CRH1型动车组转向架功用转向架是列车车辆的承载体，安装动轮、牵引电机、机械制动器以及支撑车体的悬挂系统。
二、CRH1型动车组转向架种类1.CRH1型动车组每辆车都装有两个转向架，因车型不同转向架类型也不同，有两种类型的转向架。
(1)动力车安装两个动力转向架，四个牵引电机驱动轴, 每根轴上装有两个轮制动盘(见图10-l)o图10-1动力车转向架(2)拖车安装两个非动力转向架，四根非驱动轴，每根轴上装有三个轴制动盘(见图10-2) o图10-2拖车转向架三、CRH1型动车组动力车转向架设备组成动力车转向架由一系弹簧悬挂、二系弹簧悬挂、轴箱减振器、制动盘、轨道清洁器、电磁轨道制动、防滚动杆、轮对、齿轮箱、离合器、牵引电机、牵引杆、防摇摆减振器等组成。
四、CRH1型动车组拖车转向架设备组成1.拖车和动车转向架都有相同的一系和二系悬挂系统, 转向架构架相似，但拖车转向架上没有装于端梁和横梁的电机。
2.各转向架之间的停放制动能力和装于转向架上的其他设备也有不同。
五、CRH1型动车组转向架主要技术参数(1)轴距：2700mm； (2)车轮直径：915mm； (3)轴承直径：130mm； (4)轴颈的中问间距：2070mm； (5)空气弹簧的中间间距：1860mm； (6)制动动车：安装在车轮踏面的制动盘；(7) 拖车：安装在车轴上的制动盘；(8)重量：动车8.2t,拖车6. 3t； (9)正常速度:200km/h；(10)最大速度:220km/h； (11) 最大试验速度：250km/ho六、C RH1型动车组转向架设备功用1.转向架构架是装于转向架上设备的基础结构。
2•轮对是列车和轨道的连接体，所有转向架的轮子都相同。
3•—系悬挂在每个构架端部包含两个嵌套的卷簧，坐于轴箱上，它们支撑着由构架端部传递的载荷。
一个径向臂抑制轴箱的移动。
一个垂向减振器安装于构架端部和径向臂之间的轴箱外侧(见图10-3) o4•二系悬挂是空气悬挂，用于支撑车体的重量，并为乘客提供很高的乘坐质量。
CRH3高速动车组转向架特点、结构和技术
11 转向架轴距
2500mm
2500mm
2500mm
12 轮对内侧距
1353mm
1353mm
1360mm
13 轴颈中心距
2000mm
2000mm
2000mm
14 最大设计轴重
17t
17t
17t
15 转向架空气弹簧中心横 1900mm 向距离
16 枕梁上面距轨面高度 1009mm
2000mm 1009mm
1 持续运行速度 2 最高运营速度
300km/h 330km/h
250km/h 200km/h
300km/h 330km/h
3 最高试验速度
350km/h 321km/h
350km/h
4 减载率（准静态/动态） 0.65/0.8 0.65/0.8
0.65/0.8
5 脱轨系数
0.8
0.8
0.8
6 倾覆系数
11
2.1 转向架总体说明
采用双H型焊接构架及与转向架集成化的铸造铝合 金过渡枕梁、空心车轴和铝合金齿轮箱结构；实现轻 量化设计，改善动力学性能，降低对线路的冲击；牵 引电机采用弹性架悬结构，提高转向架的高速运行品 质；采用高柔性大曲囊空气弹簧、长度可调式抗侧滚 扭杆装置和两点式空气弹簧控制系统，从而改善高速 运行的综合动力学性能；设有轮对、空气弹簧和牵引 电机紧急系统，确保转向架的安全可靠性。
1900mm 1009mm
17 新轮轮径
920mm
920mm
920mm
18 磨耗到限轮径 (动/拖) 830/860mm 830/860mm 830/860mm
19 动车转向架自重
≤10t
≤10t
高速铁路(轮轨)设备系列介绍之二十二——动车组转向架
高速铁路（轮轨）设备系列介绍之二十二——动车组转向架：动车组转向架就是由车底的轮子和支架，减震，制动等一系列部件的合成。
简单说，转向架是列车车身与车轮之间的连接部件,属于车底走行系统的重要部件，并作为一个独立的走行装置，它具有支承车体、承受车辆的全部重量（转向架除外）及作用在车辆上的其他方向的作用力（如横向风力、离心力、纵向车辆牵引力和列车冲击力等），并引导车辆在线路上运行的作用。
转向架的固定轴距较小，通过车体和转向架间的配合和相对转动，能使车辆顺利地通过半径较小的曲线，大大减小了运行阻力。
转向架可以提高车辆运行的平稳性。
这是因为当车辆运行在不平线路时，转向架可使车体的垂直位移量减小，使车辆运行比较平稳。
同时，在转向架上可装设弹簧减振装置，可以缓和或减小垂直和水平方向的振动，从而进一步提高了车辆运行的平稳性。
转向架是一个独立结构，易于从车底架下推进、推出。
便于检修，有利于劳动条件的改善和检修质量的提高。
转向架可保证必要的粘着，并把轮轨接触处产生的轮周牵引力传递给车体、车钩，牵引车列前进。
转向架产生必要的制动力，以便使车辆在规定的制动距离内停车。
转向架主要由轮对、轴箱、一系弹簧悬挂装置、构架、二系弹簧装置悬挂、驱动装置和基础制动装置等七部分组成。
轮对：轮对直接向钢轨传递车辆重量，通过轮轨间的粘着产生牵引力或制动力，并通过轮对的回转实现车辆在钢轨上的运行。
轴箱：联系构架和轮对的活动关节，它除了保证轮对进行回转运动外，还能使轮对适应线路等条件，相对于构架上下、左右和前后活动。
构架：转向架的骨架，承受和传递垂向力及水平力。
弹簧悬挂装置：用来保证一定的轴重分配，缓和线路不平顺对车辆的冲击并保证车辆的运行平稳性。
驱动机构：将动力装置的功率最后传递给轮对。
基础制动装置：将制动缸传来的力增大若干倍后传给执行机构进行制动。
总之，在列车的运行过程中，转向架承受的力是最复杂的。
其中包括了线路对车体的冲击和振动；轮轨间的摩擦阻力；车轮的蛇形运动抗力等等；而牵引力和制动力的最终实现，都集中在这个底架上。
CRH2型动车组转向架概述
CRH2型动车组转向架概述
CRH2型动车组采用了电动传动和全装螺杆传动技术，具有自动化程度高、运行速度快、低能耗和排放的特点。
转向架是实现车辆转向和支持车辆运行的关键部件，它具有承载车辆重量、提供支撑力、实现车辆稳定性、减少车辆振动和摩擦等功能。
CRH2型动车组的转向架采用了轻量化的设计，采用铝合金车壳，提高了车辆的运行效率和能源利用率。
同时，转向架的设计还考虑了车辆的运行速度和稳定性要求，采用了双转向架布局，提高了转向系统的可靠性和安全性。
转向架的核心组成部分是轮对组件、弹簧组件和缓冲装置。
轮对组件是承载车辆重量并提供支撑力的部件，由轮对轮对胎、轮轴、轮轴箱和轮对受力构件等组成。
弹簧组件用于缓冲车辆的振动和冲击，减少车辆的震动和滚动，提高乘坐舒适性。
缓冲装置则通过减震和缓冲机构来减少车辆运行时的震动和冲击。
此外，CRH2型动车组的转向架还具有故障检测和故障诊断功能，可以及时检测和诊断转向架的故障，并通过系统报警和自动控制来减少故障对车辆运行的影响。
总的来说，CRH2型动车组的转向架是通过铝合金车壳、双转向架布局和自动调心功能等设计来实现高速运行、低能耗和稳定性的关键部件。
它具有承载车辆重量、提供支撑力、减少车辆振动和摩擦等功能，并通过故障检测和诊断来保障列车的安全运行。
CRH2型动车组的转向架在提高中国铁路运输水平、提高列车运行效率和乘坐舒适性等方面发挥了重要作用。
高速动车组转向架构架强度分析与模态研究
高速动车组转向架构架强度分析与模态研究高速动车组转向架构构强度分析与模态研究引言随着高速铁路的迅猛发展，动车组的运行速度也越来越高。
转向架作为动车组重要的组成部分之一，承担着支持车体重量、提供转向功能、吸收轴重和抵抗横向力等重要任务。
本文通过对高速动车组转向架构进行架强度分析与模态研究，旨在提高转向架的结构设计水平，确保车辆的安全性、稳定性和运行平稳性。
一、高速动车组转向架构构简介高速动车组转向架构构一般由轮轴、横梁、弹簧和减震器等组成。
轮轴是承载车体重量和传递车辆动力的主要部分；横梁连接轮轴和车体，充当连接和支撑的桥梁；弹簧和减震器负责减少车轮与轨道之间的振动和冲击力。
二、高速动车组转向架构构强度分析（一）受力分析高速动车组转向架承受着多种力的作用，如自重、车体荷载、弓网荷载、渐进曲线荷载、过盲曲线荷载、车体偏心力和紧急制动荷载等。
这些力会产生横向和纵向的受力效应，对转向架构构的强度产生影响。
（二）有限元分析采用有限元方法可以对转向架构构的强度进行分析。
首先，建立转向架的三维建模，然后将其离散化为有限元，使用相应的单元类型和单元网格。
根据受力分析结果，在软件中设定材料特性和边界条件，进行结构强度计算。
最后，通过分析结果对转向架进行优化设计。
（三）强度计算利用有限元分析结果，可以对转向架进行强度计算。
通常采用应力应变理论，根据材料的特性，计算材料在受力时产生的应力和应变情况。
通过比较计算结果和材料的疲劳极限和屈服极限，评估转向架在使用寿命内的耐久性。
如果存在问题，需要进行结构调整或材料更换。
三、高速动车组转向架构构模态研究（一）模态分析原理模态分析是指通过对结构的固有振动特性进行计算和分析，以预测结构在受到外部激励时的振动响应。
通过模态分析可以得到结构的固有频率、振型和固有阻尼等信息，从而为结构的设计和优化提供依据。
（二）有限元模态分析有限元模态分析是通过有限元方法进行的模态分析。
首先，建立转向架的有限元模型，设置约束条件和刚度约束。
CRH2型动车组转向架概述
CRH2型动车组转向架概述一、转向架作用转向架是动车组车辆的一个重要组成部分，主要用于支撑车辆的重量，传递车辆的牵引力和制动力，以及保证车辆在轨道上的稳定行驶。
它具有转向、支撑和传递牵引力等功能，对车辆的稳定性和安全性至关重要。
二、CRH2型动车组转向架结构悬挂系统由液压缓冲器、横向稳定器和纵向稳定器等组成。
液压缓冲器主要用于减震和减振，通过调节液压缓冲器的压力来控制车辆的阻尼特性。
横向稳定器和纵向稳定器则用于保持车辆在转弯时的稳定性，防止车辆侧滑和翻车。
鼓式制动器主要用于制动车辆，通过施加制动力来减速和停车。
传动装置则用于传递牵引力，将电能转化为机械能，推动列车进行运行。
三、CRH2型动车组转向架特点1.轻量化设计：CRH2型动车组转向架采用轻量化设计，有效减轻车辆重量，提高列车的运行效率和经济性。
2.高性能减震：悬挂系统采用液压缓冲器，能够提供优良的减震和减振效果，提高乘坐舒适性和安全性。
3.稳定性强：CRH2型动车组转向架的横向稳定器和纵向稳定器能够保持车辆在弯道上的稳定性，减少侧滑和翻车的风险。
4.制动性能优秀：鼓式制动器具有良好的制动效果和可靠性，能够满足列车的制动需求，提高整个列车的安全性。
5.维修保养方便：CRH2型动车组转向架的结构简单，维修保养方便，可以减少列车的停车维修时间，提高运营效率。
四、CRH2型动车组转向架应用CRH2型动车组转向架广泛应用于中国高速铁路网络中，包括京沪高铁、京广高铁、京沈高铁等线路。
它们在高速度下运行，对转向架的性能和稳定性提出了更高的要求。
CRH2型动车组转向架的稳定性和可靠性得到了充分验证，为中国高速铁路的发展提供了有力支持。
总结：CRH2型动车组转向架是中国高速铁路列车的重要组成部分，它承担着支撑车辆重量、传递牵引力和制动力的重要任务。
该转向架结构简单，具有轻量化设计、高性能减震、稳定性强、制动性能优秀和维修保养方便等特点。
它广泛应用于中国高速铁路网络中，为高速铁路的发展做出了重要贡献。
高速动车组转向架总体简介
高速动车组转向架总体简介摘要：转向架是高速动车组的走行装置，是负责完成整个车辆走行任务的部件。
它相当于汽车的底盘和车轮，具有导向、承载、减振、牵引、制动等作用。
动车组转向架主要由轮对、构架、一系弹簧悬挂装置、二系弹簧装置悬挂和驱动装置、基础制动装置、安全监测系统等七部分组成。
随着动车组运行速度的不断提高，对动车组转向架的综合性能要求也越高，高速动车组转向架的设计通过不断比选、优化论证，其综合性能也得到提升。
关键词：转向架；组成；结构1 高速动车组转向架组成高速动车组转向架主要由轮对、构架、一系弹簧悬挂装置、二系弹簧装置悬挂和驱动装置、基础制动装置、安全监测系统等七部分组成。
轮对：轮对直接向钢轨传递车辆重量，通过轮轨间的粘着产生牵引力或制动力，并通过轮对的回转实现车辆在钢轨上的运行，为检修探伤操作方便及减轻重量，采用了合金钢空心车轴。
车轮直径为Φ860mm。
制动采用盘式制动。
动车转向架采用轮盘方式。
拖车转向架采用轮盘和轴盘并用方式。
构架：转向架的骨架，承受和传递垂向力及水平力。
构架一般为钢板焊接结构，主体框架呈H 形，由两侧梁、横梁、纵向连接梁、空气弹簧支承梁及其它焊接附件构成。
侧梁为箱形断面，横梁采用无缝钢管型材。
一、二系弹簧悬挂装置：用来保证一定的轴重分配，缓和线路不平顺对车辆的冲击并保证车辆的运行平稳性。
主要部件有非线性空簧、抗侧滚扭杆、半主动横向减振器、单侧双抗蛇形减振器。
驱动装置：将动力装置的功率最后传递给轮对。
主要部件有铝合金箱体、联轴节。
基础制动装置：将制动缸传来的力增大若干倍后传给执行机构进行制动。
主要部件有高热容制动盘、气动夹钳、浮动式闸片。
安全监测系统：温度传感器、转向架失稳检测装置2 高速动车组转向架的结构特点高速动车组转向架分为动车转向架和拖车转向架，其主要部分采用的结构型式基本一致。
其结构特点如下：2.1 轮对及组成轮对分为动车转向架和拖车转向架用。
动车转向架用轮对由车轴、车轮（带有制动盘—简称轮盘）齿轮装置及轴承构成。
动车组技术-国内高速动车转向架
CRH2动车组转向架（动车）
采用轻型交流异步牵引电机且架悬 降低了簧下质量 改善了动力学性能
CRH2动车组转向架（拖车）
CRH2动车组转向架结构组成
二系悬挂
横向油压减震器 抗蛇行减振器 空气弹簧 无抗侧滚扭杆
一系悬挂
垂向油压减振器 轴箱转臂式定位 轴箱弹簧采用双圈钢圆簧
驱动装置
轮对轴箱
CRH1动车组转向架（拖车）
CRH1动车组转向架结构组成
二系悬挂
横向油压减震器 抗蛇行减振器 空气弹簧 无抗侧滚扭杆
一系悬挂
垂向油压减振器 轴箱转臂式定位 轴箱弹簧采用双圈钢圆簧
驱动装置
轮对轴箱
牵引
单拉杆式中央牵引装置传递车体与转向架间的纵向载荷
制动
锻钢制动盘
其他
踏面清扫装置 温度、速度传感器 排障装置 空气管路等
CRH-0207
构架采用新型导流结构，构架焊接同时满足EN、UAC、DVS1612三个轨道车辆焊接标准
长客厂
四方厂
CRH-0503(长客厂)
模块化设计无摇枕H形构架 统一采用920 mm的大轮径及磨耗型踏面 实现轮对等主要部件的统型互换。 2015年春节前，在西南交通大学牵引动力试验室滚振试验台上的试验速度达到了600km/h
制动
锻钢制动盘 气压制动
其他
踏面清扫装置 温度、速度传感器 排障装置 空气管路等
CRH5动车组转向架
动车组原型：阿尔斯通"New Pendolino"系列
中国北车集团长春轨道客车股份有限公司生产 动车转向架主要由焊接H型构架、一系悬挂及轮对轴箱定位装置、二系悬挂及牵引装置、抗侧滚扭杆装置、上枕梁、驱动装置（齿轮箱、万向轴等）、停放储能制动装置、基础制动装置等组成。CRH5动车的电机均采用体悬方式。
CRH2型动车组转向架
CRH2型动车组转向架简介CRH2型动车组是中国铁路总公司生产的高速动车组之一，广泛运行于中国各地的高速铁路线路。
转向架是动车组中的重要组成部分，其负责车辆的转向和支撑，对于保证车辆的平稳运行和安全性起着关键作用。
本文将详细介绍CRH2型动车组转向架的构造、工作原理和维护保养。
构造CRH2型动车组转向架由架体、轮对、弹簧组、液压应急缓冲器等组成。
架体转向架架体采用钢结构，具有较高的强度和刚度，用于承受极限荷载和弯曲力。
其结构设计合理，既保证了架体的稳定性和可靠性，又降低了重量。
架体中设置有轴箱承载装置，用于支撑轮对和传递荷载。
转向架配备了两对轮对，每对轮对由两个轮轴和两个车轮组成。
轮对负责传递车辆的重量和提供运行时的支撑力，承受较大的载荷和应力。
为了保证安全，轮对的材料和制造工艺都需要符合技术标准，轨道与轮对之间的匹配要求严格。
弹簧组弹簧组位于转向架底部，用于缓冲和吸收车辆运行过程中的震动和冲击力，提供良好的行车舒适性。
弹簧组通常由一组钢簧和液压缓冲器组成，其设计和布置需要考虑到各种复杂的工况和载荷情况。
液压应急缓冲器液压应急缓冲器是转向架的安全保护装置，用于在紧急情况下减轻车辆的冲击力。
当车辆受到严重冲击时，液压应急缓冲器就会起作用，通过减少冲击力的传递，保证了车辆和乘客的安全。
工作原理CRH2型动车组转向架的工作原理主要包括转向、支撑和缓冲三个方面。
转向是转向架的主要功能之一。
当车辆行驶时，轮对与轨道之间存在一定的差距和偏差，转向架通过调整和控制两对轮对之间的角度和位置，使车辆能够按照预定的轨迹行驶。
转向机构主要由转向架底部的转向齿轮和驱动齿轮组成，通过驱动齿轮的转动，实现对轮对的转向操作。
支撑支撑是转向架的另一个重要功能。
转向架通过架体和轴箱承载装置的结构，支撑起车辆的重量，并提供稳定的支撑力。
在行驶过程中，转向架要能够承受较大的荷载和应力，保证车辆的平稳行驶。
缓冲缓冲是转向架的安全功能之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
高速动车组转向架总体简介
摘要：转向架是高速动车组的走行装置，是负责完成整个车辆走行任务的部件。
它相当于汽车的底盘和车轮，具有导向、承载、减振、牵引、制动等作用。
动车组转向架主要由轮对、构架、一系弹簧悬挂装置、二系弹簧装置悬挂和驱动装置、基础制动装置、安全监测系统等七部分组成。
随着动车组运行速度的不断提高，对动车组转向架的综合性能要求也越高，高速动车组转向架的设计通过不断比选、优化论证，其综合性能也得到提升。
关键词：转向架；组成；结构1 高速动车组转向架组成高速动车组转向架主要由轮对、构架、一系弹簧悬挂装置、二系弹簧装置悬挂和驱动装置、基础制动装置、安全监测系统等七部分组成。
轮对：轮对直接向钢轨传递车辆重量，通过轮轨间的粘着产生牵引力或制动力，并通过轮对的回转实现车辆在钢轨上的运行，为检修探伤操作方便及减轻重量，采用了合金钢空心车轴。
车轮直径为Φ860mm。
制动采用盘式制动。
动车转向架采用轮盘方式。
拖车转向架采用轮盘和轴盘并用方式。
构架：转向架的骨架，承受和传递垂向力及水平力。
构架一般为钢板焊接结构，主体框架呈H 形，由两侧梁、横梁、纵向连接梁、空气弹簧支承梁及其它焊接附件构成。
侧梁为箱形断面，横梁采用无缝钢管型材。
一、二系弹簧悬挂装置：用来保证一定的轴重分配，缓和线路不平顺对车辆的冲击并保证车辆的运行平稳性。
主要部件有非线性空簧、抗侧滚扭杆、半主动横向减振器、单侧双抗蛇形减振器。
驱动装置：将动力装置的功率最后传递给轮对。
主要部件有铝合金箱体、联轴节。
基础制动装置：将制动缸传来的力增大若干倍后传给执行机构进行制动。
主要部件有高热容制动盘、气动夹钳、浮动式闸片。
安全监测系统：温度传感器、转向架失稳检测装置2 高速动车组转向架的结构特点高速动车组转向架分为动车转向架和拖车转向架，其主要部分采用的结构型式基本一致。
其结构特点如下：2.1 轮对及组成轮对分为动车转向架和拖车转向架用。
动车转向架用轮对由车轴、车轮（带有制动盘—简称轮盘）齿轮装置及轴承构成。
拖车转向架用轮对由车轴、车轮（也带有制动盘—简称轮盘）及轴承构成。
轮盘以外的车轮、大齿轮、轴盘及轴承等为确保安全性和可靠性采用冷压法压装到车轴上。
轮对组装主
要包括车轮、车轴、制动盘（轮盘和轴盘）齿轮箱及轴承等。
轮对分为动力轮对和拖车轮对，动车轮对一侧安装齿轮箱装置，而拖车轮对则代之以两套轴盘。
此外，拖车轮对因轴端安装不同速度传感器齿轮而略显差异。
轮对组成后，需逐个进行动平衡试验，超出50kg.cm 限度时，需对两侧车轮及制动盘的组装相位角进行调整。
2.2 构架构架为钢板焊接结构，主体框架呈H 形，由两侧梁、横梁、纵向连接梁、空气弹簧支承梁及其它焊接附件构成。
侧梁为箱形断面，横梁采用无缝钢管型材。
图2-1 动车转向架构架图（1）侧梁动车转向架和拖车转向架的构架侧梁为同一结构。
其材质一般为用于焊接结构的耐侯钢板，牌号为SMA490BW。
侧梁端部轴箱弹簧筒，使与侧梁主体相连接的断面形成柔滑面，以此达到减缓应力集中
的目标。
表2-1 动、拖车转向架主要参数（2）横梁采用与侧梁相同牌号的耐侯管材。
侧面设有空气弹簧座，其内腔为空气弹簧用的辅助空气室。
另外，只有辅助空气室部分为密封结构。
动车转向架的横梁上焊有由用于焊接结构的压形钢板制成的牵引电机吊座、齿轮箱吊座、轮盘制动吊座等。
靠车端方向的牵引电机座还兼作牵引装置的单牵引拉杆座。
用于拖车转向架的横梁上焊有由用于焊接结构的压形钢板制成的制动吊座，轮盘制动吊座等。
与动车转向架一样，近车端处为单拉杆座。
制动吊座—用于动车转向架的仅有轮盘制动吊座，用于拖车转向架的除用于轮盘的制动吊座外还有轴盘制动吊座。
动车转向架、拖车转向架靠近车端的横梁上焊有由压形钢板制成抗侧滚扭杆安装座。
2.3 一系悬挂一系悬挂（Primarysuspension）也称轴箱弹簧装置，采用转臂式定位方式，含轴箱体、轴箱弹簧、一系垂向减振器、防振橡胶等。
主要包括轴箱弹簧、垂向液压减振器和转臂定位橡胶套等。
轴箱弹簧装置被安装在轴箱和转向构架之间。
轴箱弹簧装置在将车体重量分配给各车轮的同时缓冲车轮/轴箱的各种振动，该弹簧参数是经过优化选定的，
主要是为了改善车体的乘坐舒适度。
2.4 二系悬挂二系悬挂装置主要包括空气弹簧、单侧双抗蛇行减振器、抗侧滚扭杆装置、
横向减振器（半主动）横向普通油压减振器、横向止挡、高度阀、差压阀。
空气弹簧采用自由膜式气囊。
该空气弹簧的特点：1.垂向变形由空气弹簧本体（即气囊）和其下面的层叠橡胶堆共同承担，确保垂向大变形量；2.在水平方向，一方面利用层叠橡胶堆进一步降低刚性，另一方面通过改变气囊形状，可以产生一定的阻尼，以改善乘坐的舒适性。
每只转向架的两只气囊（即左右横梁）都通过差动阀相连。
如果气囊突然破裂或毁坏，差动阀将运行使转向架的两只气囊压力保持平衡。
这可防止客车由于一只气囊充气而另一只气囊没有充气而向一边严重倾斜。
2.5 驱动装置驱动装置功能是将动力装置的功率最后传递给轮对。
主要包含齿轮装置、联轴节。
齿轮装置的作用是对主电动机的高速旋转进行减速，传动给车轴。
由齿轮箱、大齿轮、小齿轮、轴承、悬吊装置、通气装置、接地装置、油位表构成。
为了使齿轮箱轻量化，采用了铝合金材质，因此在组装、分解及搬运时尤其要特别小心处理。
2.6 基础制动装置基础制动装置主要由气动式制动单元、浮动式闸片、高热容量制动盘组成。
采用浮动式闸片使得制动力更为均匀，有效的减少热斑、颤振。
2.7 安全监测系统：动车组安装转向架失稳检测装置，失稳检测装置是时时进行运行稳定性监测，在列车发生异常情况时能够立即发出警报，以提醒动车组司机按要求进行减速。
以保障高速动车组安全平稳顺利运行。
表2-2 齿轮对比
图2-3 失稳检测装置工作原理参考文献：[1]张曙光.铁路高速列车应用基础理论与工程技术.北京.中国铁道出版社.2003[2]华茂崑.中国铁路提速之路.北京.中国铁道出版
社.2002[3]王福天.车辆动力学.北京.中国铁道出版社.1986[4]高速铁路技术（上册）.铁道部工程管理中心；铁道科学研究院.2003[5]商跃进.张喜全.动车组结构与构造.兰州交通大学机电工程学院机车车辆系.兰州.2007[6]王伯铭.高速动车组总体及转向架.西南交通大学.成都.西南交通大学出版社.2008[7]张卫华.动车组总体与转向架.北京.中国铁道出版社.2011。
