手机常用信号的测试方法

手机常用信号的测试方法

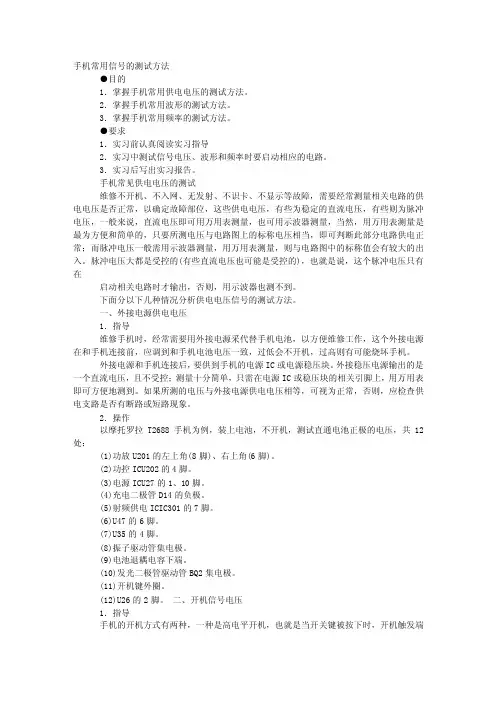

●目的

1．掌握手机常用供电电压的测试方法。

2．掌握手机常用波形的测试方法。

3．掌握手机常用频率的测试方法。

●要求

1．实习前认真阅读实习指导

2．实习中测试信号电压、波形和频率时要启动相应的电路。

3．实习后写出实习报告。

手机常见供电电压的测试

维修不开机、不入网、无发射、不识卡、不显示等故障，需要经常测量相关电路的供电电压是否正常，以确定故障部位，这些供电电压，有些为稳定的直流电压，有些则为脉冲电压，一般来说，直流电压即可用万用表测量，也可用示波器测量，当然，用万用表测量是最为方便和简单的，只要所测电压与电路图上的标称电压相当，即可判断此部分电路供电正常；而脉冲电压一般需用示波器测量，用万用表测量，则与电路图中的标称值会有较大的出入。脉冲电压大都是受控的(有些直流电压也可能是受控的)，也就是说，这个脉冲电压只有在

启动相关电路时才输出，否则，用示波器也测不到。

下面分以下几种情况分析供电电压信号的测试方法。

一、外接电源供电电压

1．指导

维修手机时，经常需要用外接电源采代替手机电池，以方便维修工作，这个外接电源在和手机连接前，应调到和手机电池电压一致，过低会不开机，过高则有可能烧坏手机。

外接电源和手机连接后，要供到手机的电源IC或电源稳压块。外接稳压电源输出的是一个直流电压，且不受控；测量十分简单，只需在电源IC或稳压块的相关引脚上，用万用表即可方便地测到。如果所测的电压与外接电源供电电压相等，可视为正常，否则，应检查供电支路是否有断路或短路现象。

2．操作

以摩托罗拉T2688手机为例，装上电池，不开机，测试直通电池正极的电压，共12处：

(1)功放U201的左上角(8脚)、右上角(6脚)。

(2)功控ICU202的4脚。

(3)电源ICU27的1、10脚。

(4)充电二极管D14的负极。

(5)射频供电ICIC301的7脚。

(6)U47的6脚。

(7)U35的4脚。

(8)振子驱动管集电极。

(9)电池退耦电容下端。

(10)发光二极管驱动管BQ2集电极。

(11)开机键外圈。

(12)U26的2脚。二、开机信号电压

1．指导

手机的开机方式有两种，一种是高电平开机，也就是当开关键被按下时，开机触发端

接到电池电源，是一个高电平启动电源电路开机；一种是低电平开机，也就是当开关键被按下时，开机触发线路接地，是一个低电平启动电源电路开机。

爱立信、三星手机和摩托罗拉T2688手机基本上都是高电平触发开机。摩托罗拉、诺基亚及其他多数手机都是低电平触发开机。如果电路图中开关键的一端接地，则该手机是低电平触发开机，如果电路图中开关键的一端接电池电源，则该手机是高电平触发开机。

开机信号电压是一个直流电压，在按下开机键后应由低电平跳到高电平(或由高电压跳到低电平)。开机信号电压万用表测量很方便，将万用表黑表笔接地，红表笔接开机信号端，接下开机键后，电压应有高低电平的变化，否则，说明开机键或开机线不正常。

2．习操作

以摩托罗拉T2688手机为例，按下开机键，测试开机电压的变化情况。

三、逻辑电路供电电压

1．指导

逻辑电路供电电压基本上都是不受控的，即只要按下开机键就能测到，逻辑电路供电电压一般是稳定的直流电压，用万用表可以测量，电压值就是标称值。

2．操作

以摩托罗拉T2688手机为例，手机开机后，测试电源ICU272脚输出的DVCC(2.8V)、20脚输出的VSM(3V或5V)，27脚输出的AVCC(2.8V)、8脚输出的Ⅵ(TC(2.8V)、24脚输出的VTCXO(2.8V)及可控稳压U47的4脚输出的PVCC(1.8V)电压。

测试电路如图5—1所示。

四、射频电路供电电压

1．指导

手机的射频电路供电电压比较复杂，既有直流供电电压，又有脉冲供电电压，而且这些供电电压大都是受控的，也就是说，有些射频供电电压在待机状态下是测不到的，只有手机处于发射状态下才可以测到。为什么会这样呢?分析起来有两点：一是为了省电；二是为了与网络同步，使部分电路在不需要时不工作，否则，若射频电路都启动，手机就会乱套。可能有人会问：逻辑电路为什么不采用这种供电方式呢?逻辑电路不能，因为逻辑电路是手机的指挥中心，在任一时刻失去供电电压，整机就会瘫痪。

射频电路的受控电压一般受CPU输出的接收使能RXON(RXEN)、发射使能TXON(TXEN)等信号控制，由于RXON、TXON信号为脉冲信号，因此，输出的电压也为脉冲电压，一般需用示波器测量，用万用表测量要小于标称值。

2．操作

以摩托罗拉T2688手机为例，在待机状态下先用示波器测试射频供电ICIC301的1脚输出的TX2V8(2.8V)、2脚输出的SYN2V8(2.8V)、8脚输出的RF2V8(2.8V)电压。再用万用表进行测试，观察测试结果的异同。

手机拨打112，再分别用示波器的万用表测量上述测试点。测试电路如图5-2所示。

五、SIM卡电路供电电压

1．指导

手机的SIM卡有6个触点，其中标注为SIMVCC或VCC的触点为SIM卡供电端，由于SIM卡有两种不同工作电压的SIM卡，即3VSIM卡和5VSIM卡，所以，在手机内部存在3VSIM 卡电路及5VSIM卡电路，它们何时启动是与手机插卡后开机，SIM卡检测脉冲送到SIM卡座

得到响应而进行识别。因此，测量SIMVCC电压最好选在开机瞬间用示波器进行测量。SIMVCC 电压是一个3V左右的脉冲电压，用万用表测量要远远小于标称值。

2．操作

在开机瞬间，用示波器测量摩托罗拉T2688手机SIM座SIMVCC脚电压波形。正常情况下应为3V或5V的脉冲波形，再重新开机，用万用表测试，观察测试的不同。正常波形如图5-3所示。

手机常见信号波形的测试

手机中很多关键测试点，用万用表测量很难确定信号是否正常，此时，必须借助示波器进行测量。示波器是反映信号瞬变过程的仪器，它能把信号波形变化直观显示出来。手机中的脉冲供电信号、时钟信号、数据信号、系统控制信号，QXL／Q、TXI／Q以及部分射频电路的信号等，都能在示波器的荧屏上看到。通过将实测波形与图纸上的标准波形(或平时积累的正常手机波形)作比较，就可以为维修工作提供判断故障的依据。

一、13MHz时钟和32.768kHz时钟信号波形

1．指导

手机基准时钟振荡电路产生的13MHz时钟，一方面为手机逻辑电路提供了必要条件，另一方面为频率合成电路提供基准时钟。无13MHz基准时钟，手机将不开机，13MHz基准时钟偏离正常值，手机将不入网，因此，维修时测试该信号十分重要。

手机的13MHz基准时钟电路，主要有两种电路：

一是专用的13MHzVCO组件，它将13MHz的晶体及变容二极管、三极管、电阻电容等构成的13MHz振荡电路封装在一个屏蔽盒内，组件本身就是一个完整的晶振振荡电路，可以直接输出13MHz时钟信号。现在一些新式机型，如诺基亚3310、8210、8850手机等，使用的基准时钟VCO组件是26MHz，26MHzVCO电路产生的26MHz信号再进行2分频，来产生13MHz信号供其它电路使用。基准时钟VCO组件一般有4个端El：输出端、电源端、AFC控制端及接地端。

另一种是由一个13MHz石英晶体、集成电路和外接元件构成晶振振荡电路，现在一些机型，如摩托罗拉V998、L2000等，使用的是26MHz晶振，三星A188手机使用的是19．5MHz 晶振，电路产生的26MHz或

19.5MHz信号再进行2或1.5倍分频，来产生13MHz信号供其它电路使用。

13MHz信号在手机开机后均可方便地测到。

另外，手机中的32．768~z实时时钟信号也可方便地用示波器进行测量，波形为正弦波。

2．操作

以摩托罗拉T2688手机为例，用示波器测试13MHz时钟信号放大管IC402的4脚输出的13MHz时钟波形。正常情况下，该脚波形是一个幅度为0.8V的正弦波。

二、发射VCO控制信号

1．指导

在发射变频电路中，TXVCO输出的信号一路到功率放大电路，另一路TXVCO信号与R)ⅣCO信号进行混频，得到发射参考中频信号；发射己调中频信号与发射参考中频信号在发射变换模块中的鉴相器中进行比较，再经一个泵电路(一个双端输入，单端输出的转换电路)，输出一个包含发送数据的脉动直流控制电压信号。去控制TXVCO电路，形成一个闭环回路，这样，由TXVCO电路输出的最终发射信号就十分稳定。在维修不入网、无发射故障时，需要经常测量发射VCO的控制信号，以圈定故障范围。
