余热锅炉水压试验方案研究
余热锅炉水压试验方案

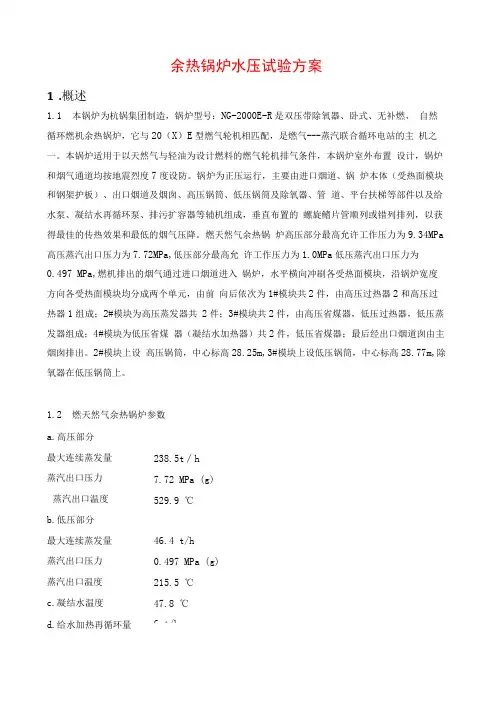

余热锅炉水压试验方案1.概述1.1本锅炉为杭锅集团制造，锅炉型号：NG-2000E-R是双压带除氧器、卧式、无补燃、自然循环燃机余热锅炉，它与20（X）E型燃气轮机相匹配，是燃气---蒸汽联合循环电站的主机之一。
本锅炉适用于以天然气与轻油为设计燃料的燃气轮机排气条件，本锅炉室外布置设计，锅炉和烟气通道均按地震烈度7度设防。
锅炉为正压运行，主要由进口烟道、锅炉本体（受热面模块和钢架护板）、出口烟道及烟囱、高压锅筒、低压锅筒及除氧器、管道、平台扶梯等部件以及给水泵、凝结水再循环泵、排污扩容器等辅机组成，垂直布置的螺旋鳍片管顺列或错列排列，以获得最佳的传热效果和最低的烟气压降。
燃天然气余热锅炉高压部分最高允许工作压力为9.34MPa 高压蒸汽出口压力为7.72MPa,低压部分最高允许工作压力为1.0MPa低压蒸汽出口压力为0.497 MPa,燃机排出的烟气通过进口烟道进入锅炉，水平横向冲刷各受热面模块，沿锅炉宽度方向各受热面模块均分成两个单元，由前向后依次为1#模块共2件，由高压过热器2和高压过热器1组成；2#模块为高压蒸发器共2件；3#模块共2件，由高压省煤器，低压过热器，低压蒸发器组成；4#模块为低压省煤器（凝结水加热器）共2件，低压省煤器；最后经出口烟道囱由主烟囱排出。
2#模块上设高压锅筒，中心标高28.25m,3#模块上设低压锅筒，中心标高28.77m,除氧器在低压锅筒上。
1.2燃天然气余热锅炉参数a.高压部分最大连续蒸发量蒸汽出口压力蒸汽出口温度b.低压部分最大连续蒸发量蒸汽出口压力蒸汽出口温度c.凝结水温度d.给水加热再循环量238.5t∕h7.72 MPa (g) 529.9 ℃46.4 t/h0.497 MPa (g) 215.5 ℃47.8 ℃6 t/h燃天然气排气烟气参数燃机排气流量1739.1 t/h锅炉进口烟气温度562.5 ℃1.3水压日期：风压2017年07月20日至2017年07月21日水压2017年07月22日至2017年07月24日2.编制依据2.1杭州锅炉集团股份有限公司设备安装图纸及说明书2.2《电力建设施工及验收技术规范》（第二部分：锅炉机组DL5190—2012）2.3《蒸汽锅炉安全技术监察规程》（劳动人事部（1996）276号）；2.4《压力容器安全技术监察规程》（劳动人事部（1990）8号）；2.5《电力工业锅炉监察规程》；DL 612-19962.6. 《电力建设施工质量验收及评价规程》（锅炉机组篇.DL/T5210. 2-2009）；2.7.国家质量技术监督局的《锅炉水处理监督管理规则及化学清洗规则》1999年版。
转炉余热锅炉系统水压试验方案
余热锅炉系统水压试验验收方案一、水压试验种类及其目的余热锅炉水压试验分为两种：一种是在制造厂进行的水压试验，一种是在用户处进行的水压试验。
水压试验时产生的薄膜应力不得超过受压元件材料在试验温度下屈服点的90％，且应尽量减少超压水压试验的次数，以免引起金属材料的损伤。
水压试验前应对余热锅炉进行内部检查，必要时还应进行强度核算。
当余热锅炉受热面系统安装好后，进行安装验收时，要进行一次整体的水压试验。
余热锅炉超水压试验是指以水为介质，以高于余热锅炉工作的压力对余热锅炉各承压部件进行的超压试验，其目的是检验余热锅炉受压部件的严密性和耐压强度。
水是一种液体，具有液体的各种特性，其可压缩性很小，受到压力作用时，便以大小相等的压力向各方面传递，均匀地作用到各受压元件的各个部位。
如果承压部件的某个部位有细小孔隙时，水就会发生渗漏，某承压部件强度不够时，就会变形和损坏。
根据水压试验时检查出来部件缺陷的位置及缺陷的性质，可以采取相应措施进行处理，以消除运行中的隐患。
当然，由于水压试验是在冷态下进行时，不能安全检查出余热锅炉在热态工作时可能存在和出现的问题，因此对于余热锅炉不允许以试验压力来确定余热锅炉的实际工作压力。
由于余热锅炉是在制造厂内制成零部件，然后在现场组对安装成总体的，即使是整装余热锅炉经过长距离的搬运、装卸、起吊安装，也难以避免碰撞和损伤，因此在安装完毕后有必要进行一次水压试验。
实践证明，通过水压试验能够发现一些余热锅炉的缺陷，及时采取相应措施后能保证余热锅炉运行的安全。
因此水压试验是保证余热锅炉安全运行的一个重要步骤和手段。
水压试验是余热锅炉检验的重要手段之一。
其目的是在于鉴别余热锅炉受压元件的严密性和耐压强度。
严密性：主要是试验余热锅炉受压元件的焊缝、法兰接头及管子胀口等处是否严密而无渗漏。
焊缝在水压试验时，如果发现渗漏，说明焊缝有穿透性的缺陷。
因此，必须把焊缝缺陷处铲除干净后再重焊，不允许仅在其表面上进行堆焊修补。
余热锅炉水压试验方案
余热锅炉水压试验方案水压试验的要点如下：水压试验前应做好如下工作。
进行所试部件的内部清理和表面检查。
装置校验合格的压力表装设好排水管道和放空气阀。
试验压力以汽包为测量基准点，试验时应装设两套以上经检验合格的压力表，中压锅炉系统水压试验压力为，除氧器系统水压试验压力为。
水压试验时水质和温度要求。
试验用水应为除盐水。
水压试验时，周围空气温度应高于5℃，否则应有防冻措施。
试验水温不应低于露点温度和高于50℃汽包上水位计只做工作压力试验，不参与超压试验。
按JB/T1612-94技术条件进行锅炉整体水压试验。
水压试验压力升降速度一般不应超过每分钟。
锅炉充满水后金属表面结露应清除，当压力升至试验压力的10%左右时，应作初步检查，清除异常现象。
水压试验升至工作压力时，应进行全面检查，并且保证工作压力值无下降情况，则可继续缓慢均匀地升压，进行超压试验。
在试验压力下保持20分钟后降至工作压力再进行全面检查。
检查期间压力应保持不变，检查中若无裂纹、变形及漏水现象，则可认为水压试验合格。
整体水压试验后，应将水放尽，尤其是水压后至启动时间较长时，更应考虑汽水系统内部的防腐措施。
必要时可微开烟气挡板把本体管子温度升高至150℃烘干。
水压试验时，中压系统水容积约为38m3，低压系统水容积约为44m3。
2.水压试验条件和操作步骤：汽包就地压力表和表盘压力表投入，并校对准确性。
锅炉事故放水门送上电源，开关灵活，放水管系统畅通。
检查与锅炉水压试验有关的汽水系统，检修工作票全部终结，炉内及烟道内无人工作。
检查各处膨胀情况一次。
试验时，汽包壁温度维持在35～75℃之间，因此，水压试验用水宜在40～80℃之间。
汽包水位计只作工作压力试验，不参与超压试验，安全阀不参与水压试验，届时，将安全阀压死。
给水门关闭，所有放水门关闭。
所有空气门及向空排汽门开启，待有水喷出时逐个关闭。
上水完毕后，汇报值长，联系汽机做好防止汽轮机进水的措施（将至汽机的主汽管路疏水门打开）。
余热锅炉本体水压试验方案
燃气发电有限公司Q267/541.6-43.6（5.6）-5.2（1.0）/475（220）型余热锅炉安装本体水压试验方案编制：审核：批准：有限公司二0一二年五月锅炉本体水压试验一、本体水压试验的目的和范围1、目的：是在冷态下检查锅炉强度和严密性的一种试验，它是锅炉本体承压部件安装结束后和投运前的一项重要工序，是保证锅炉安全可靠运行的重要手段。
2、范围水压试验的范围应包括受热面系统的全部承压部件，但锅炉上的水位表、安全阀不参加水压试验，试验前将水位表关死，安全阀用盲板隔开。
3、水压试验检查的项目有：（1）锅炉厂焊口和现场组合安装焊口。
（2）与承压部件连接的焊缝。
（3）内、外护板生根件（锅炉密封）（4）临时堵板变形情况（5）门孔处密封焊缝。
（6）水压范围内的阀门。
（7）受压件吊架、管道吊架变形情况二、水压试验前的检查工作1、水压试验前应定制切实可行的试验方案，各部门根据试验方案，做好试验前的检查和准备工作。
2、水压试验前应将水压试验方案报技术监督锅检部门和有关检查部门，共同参加水压试验。
3、水压试验前的检查工作如下：（1）承压部件的安装是否全部完成，包括焊接以及受热面管子支吊架的安装等；（2）汽水系统管道上所有阀门的启闭位置，使其符合水压试验要求。
（3）安装时的临时设施，如临时加固、支撑等要全部割掉，清除干净；（4）核对受热面系统各处的膨胀方向；（5）所有安装技术资料，焊接及无损探伤等检查报告整理好，并且齐全。
三、水压试验前的准备工作如下：1、临时上水，升压、放水及放气系统要全部装好，并可使用；2、高压系统上采用两只10MPa、精度等级为 1.6，表盘直径为200mm的压力表，其中一只装在汽包上，一只装在试压泵前升压管道上。
低压系统上采用两只2.5MPa、精度等级为1.6，表盘直径为200mm的压力表，其中一只装在汽包上，一只装在试压泵前升压管道上。
除氧汽包系统上采用两只2.5Mpa、精度等级为1.6，表盘直径200mm，其中一只装在汽包上，一只装在试压泵前升压管道上。
余热锅炉水压试验方案研究.

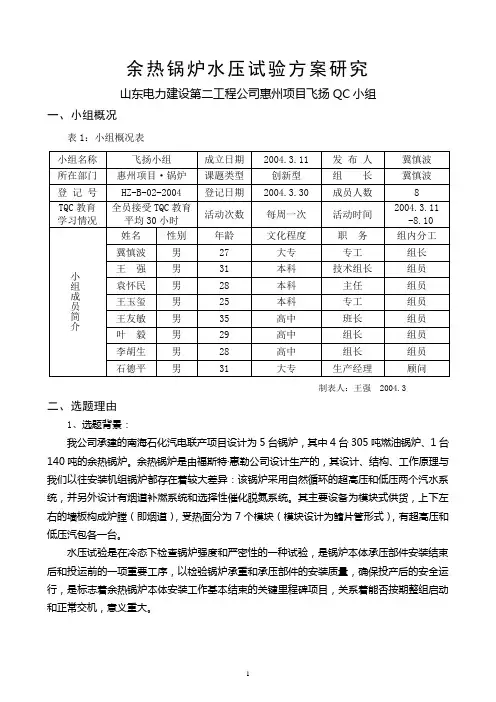

余热锅炉水压试验方案研究山东电力建设第二工程公司惠州项目飞扬QC小组一、小组概况表1：小组概况表制表人：王强 2004.3二、选题理由1、选题背景：我公司承建的南海石化汽电联产项目设计为5台锅炉，其中4台305吨燃油锅炉、1台140吨的余热锅炉。
余热锅炉是由福斯特·惠勒公司设计生产的，其设计、结构、工作原理与我们以往安装机组锅炉都存在着较大差异：该锅炉采用自然循环的超高压和低压两个汽水系统，并另外设计有烟道补燃系统和选择性催化脱氮系统。
其主要设备为模块式供货，上下左右的墙板构成炉膛（即烟道），受热面分为7个模块（模块设计为鳍片管形式），有超高压和低压汽包各一台。
水压试验是在冷态下检查锅炉强度和严密性的一种试验，是锅炉本体承压部件安装结束后和投运前的一项重要工序，以检验锅炉承重和承压部件的安装质量，确保投产后的安全运行，是标志着余热锅炉本体安装工作基本结束的关键里程碑项目，关系着能否按期整组启动和正常交机，意义重大。
2为了研究制定出切实可行的余热锅炉水压试验方案，首先小组成员对影响水压试验的因素逐项分解，以寻找难点和最佳突破口。
表2：影响因素分析表四、设定目标根据SEPCO修改后的最新三级计划，水压试验必须在2004年7月25日完成，由于影响水压试验的现场设备的安装工作最早可能于7月10日顺利完成。
为响应公司坚决完成任务的号召，并结合小组能力所及，我们制定了目标：五、提出各种方案并确定最佳方案（一）提出方案为制定出切实可行的水压试验方案，保证水压试验按期、顺利完成，小组成员仔细查阅了安装、运行说明书，并三次与厂家工代、PMC工程师、监理、锅检所驻现场代表召开讨论会，共同探讨水压试验的相关事项。
比如水压试验压力的问题，根据DEP要求，试验压力为汽包设计压力的1.5倍，而国标要求试验压力为汽包工作压力的1.25倍，最后确定试验压力为汽包设计压力的1.25倍。
再如水压用水水质问题，DEP要求可使用普通饮用水，但国标要求使用除盐水，最后确定选用氯化物含量不超过250mg/Kg的消防水，等等。
余热锅炉管道整体试压方案(水压)最终版
太钢高速铁路用钢余热锅炉高压系统整体水压试验方案编制：审核：批准：山西钢建安装公司2014年12月24日施工组织设计会签单一、工程概况及试压及系统分析1、工程概况本工程锅炉水系统由中冶京诚工程技术有限公司设计完成，包括高压自然循环系统、高压强制循环系统、低压强制循环系统、锅炉给水系统4个系统，单台锅炉共计管道2800延米。
燃烧室、水冷弯头、水平烟道、垂直烟道、余热锅炉、汽包已安装完成，各设备间配管完成后，形成一个整体的汽化冷却蒸发系统，需整体试压验收，因系统管线多，设备分布面积大，高压系统又分为自然循环和强制循环，管道、设备和电气仪表由三个专业完成，试压调试煮炉工作连续进行，且在冬季实施，需由山西钢建与一炼钢联合实施。
2、余热锅炉压力试验参数确定管道检查合格后进行强度及严密性试验，根据设计文件要求，管道具体技术参数如下：高压自然循环水系统4、试验压力计划采用管路和设备整体连通进行试压，高压循环系统按汽包最高试验压力5.625MPa进行试验。
5、试压流程管道压缩空气检漏注水（净环水）启动蒸汽运行升温打压酸洗预膜（甲方）排水拉蒙管安装再注水最终试压二、方案依据：中冶京诚工程技术有限公司施工图：《设计及施工说明》《工业金属管道工程施工及验收规范》GB50235—2010《现场设备、工业管道焊接工程施工及验收规范》GB50236—2011《锅炉安全技术监察规程》TSG G0001——2012《烟道式余热锅炉通用技术条件》GB/T28056-2011；《锅炉和压力容器用钢板》GB713-2008；《承压设备无损检测》JB/T4730—2005；三、具备条件：1、外部条件1.1办理锅炉及压力管道的告知手续，提供施工过程中技术资料经锅检所检查具备试压条件。
1.2启动蒸汽管道施工完毕，试压、吹扫完成1.3循环泵组设备试车完，冷却水具备循环条件，交甲方生产看护。
1.4除盐水管道具备供水条件。
1.5与锅炉系统相配套的排水系统具备使用条件（定排，连排系统及软水回收系统）。
余热锅炉水压试验方案
1、余热锅炉主要参数垃圾处理量600t/d额定蒸发量58.39t/h额定蒸发出口压力 4.0MPa额定蒸发出口温度400℃锅炉设计压力 4.9MPa锅筒给水温度130℃锅筒工作压力 4.74MPa锅炉水容积152m32、执行标准、规程、规范蒸汽锅炉安全技术监察规程劳部发［1996］276号电力建设施工及验收技术规范（锅炉机组篇）DL/T5047-95 水压试验作业指导书QB/GL ZY07-2003 3、水压试验参加人员、组织机构、工艺程序3.1参加人员市质监局锅监处、市特检中心锅炉室派员参加。
现场参加人员见下表3.2组织机构3.3水压试验工艺程序4、锅炉水压试验范围4.1锅炉本体的省煤器、锅筒、膜式水冷壁、过热器和锅炉范围内的汽水管道、阀门。
4.2二次门以内的受压管路①连续排污系统②加药及取样系统③疏水及故事放水系统④排汽系统⑤反冲洗系统⑥热工仪表各测点4.3锅炉主给水管路系统包括给水操作平台在内。
5、水压试验前的检查与准备5.1检查5.1.1承压部件的安装应全部完成，包括焊接及受热面管子、支吊架和膜式壁的一次密封焊接、集箱、汽包检查、热膨胀检查，炉顶吊杆系统是否受力均匀等安装工作。
5.1.2汽水系统管道上所有阀门的启闭位置应符合水压试验要求，并有明确的位号牌表示，开关状态标志清晰，并落实专人监督阀门。
5.1.3组合安装时用的临时加固，固定支撑应全部割除并清理干净。
5.1.4核对合金钢部件的光谱复检色标是否与图纸要求相符。
5.1.5校核受热面系统各处的膨胀间隙和膨胀方向是否符合设计要求并作好记录。
锅筒、管道等的热胀指示器应安装好，调整至“零”点。
5.1.6锅筒上的两个安全阀和集汽集箱的一个安全阀应加适合的盲板。
5.1.７清除试压通道的杂物，便于试压检查。
5.2准备5.2.1试压装置设置在锅炉7m平台主给水管上压力表的后端。
（图一）5.2.2试压用水采用7m平台除盐水补给水箱内已制备的200m3除盐水，并经加氨加联胺处理。
(完整版)余热锅炉水压试验方案
1、余热锅炉主要参数垃圾处理量600t/d额定蒸发量58.39t/h额定蒸发出口压力 4.0MPa额定蒸发出口温度400℃锅炉设计压力 4.9MPa锅筒给水温度130℃锅筒工作压力 4.74MPa锅炉水容积152m3 2、执行标准、规程、规范蒸汽锅炉安全技术监察规程劳部发[ 1996]276 号电力建设施工及验收技术规范（锅炉机组篇）DL/T5047-95水压试验作业指导书QB/GL ZY07-2003 3、水压试验参加人员、组织机构、工艺程序3.1 参加人员市质监局锅监处、市特检中心锅炉室派员参加。
现场参加人员见下表3.2 组织机构3.3 水压试验工艺程序4、锅炉水压试验范围4.1 锅炉本体的省煤器、锅筒、膜式水冷壁、过热器和锅炉范围内的汽水管道、阀门。
4.2 二次门以内的受压管路①连续排污系统②加药及取样系统③疏水及故事放水系统④排汽系统⑤反冲洗系统⑥热工仪表各测点4.3 锅炉主给水管路系统包括给水操作平台在内。
5、水压试验前的检查与准备5.1 检查5.1.1 承压部件的安装应全部完成，包括焊接及受热面管子、支吊架和膜式壁的一次密封焊接、集箱、汽包检查、热膨胀检查，炉顶吊杆系统是否受力均匀等安装工作。
5.1.2 汽水系统管道上所有阀门的启闭位置应符合水压试验要求，并有明确的位号牌表示，开关状态标志清晰，并落实专人监督阀门。
5.1.3组合安装时用的临时加固，固定支撑应全部割除并清理干净。
5.1.4核对合金钢部件的光谱复检色标是否与图纸要求相符。
5.1.5 校核受热面系统各处的膨胀间隙和膨胀方向是否符合设计要求并作好记录。
锅筒、管道等的热胀指示器应安装好，调整至“零”点。
5.1.6锅筒上的两个安全阀和集汽集箱的一个安全阀应加适合的盲板。
5.1.７清除试压通道的杂物，便于试压检查。
5.2 准备5.2.1试压装置设置在锅炉7m 平台主给水管上压力表的后端。
（图一）5.2.2试压用水采用7m 平台除盐水补给水箱内已制备的200m3除盐水，并经加氨加联胺处理。
山西兰花余热锅炉装置水压试验方案
山西兰花科技创业股份有限公司年产20万吨己内酰胺一期工程 15万吨/年硫磺制酸余热锅炉装置水压试验方案编制：审核：批准：中江能源回收扬州有限公司2014年11月目录1、工程概况 (1)2、编制依据 (1)3、系统组成 (1)4、技术规范 (2)5、系统说明 (3)6、主要参数 (5)7、主要设备 (5)8．水压试验目的及范围 (5)9、水压试验曲线 (6)10、水压试验技术准备 (7)11、水压试验准备和条件 (8)12、水压试验劳动力计划 (9)13、试验机具 (9)14、水压试验施工工序及方法 (10)15、水压试验质量标准及效验要求 (11)16、水压试验的安全要求及措施 (12)17、水压试验系统图 (13)1.工程概况余热锅炉是关系到焚硫炉能否连续运行的重要设备之一，是生产过程中不可缺少的一个组成部分。
余热锅炉设备包括余热锅炉本体和辅助设备两大部分。
余热锅炉本体由受热面系统组成。
锅炉安装大约在1m基础上。
受热面系统由废热锅炉、低温过热器、高温过热器、锅壳组成。
辅助设备主要由除氧水箱、加药泵、给水泵等组成。
余热锅炉入口烟温为1060℃，出口温为380℃。
余热锅炉的汽水系统：锅炉给水经除氧后由给水泵经过省煤器进入锅壳，锅壳内的锅炉水通过下降管侧向进入锅壳的壳层空间，锅炉水受热后形成的汽水混合物在通过上升管进入锅壳，形成自然循环回路，在锅壳内进行汽水分离（上升管和下降管同时作为锅壳在锅炉筒上方的支撑结构，使锅壳与锅壳连接一体），锅壳出来的蒸汽经过低温过热器及高温过热器行成压力3.82MPa、温度450℃的过热蒸汽。
本套余热锅炉装置适用于450MTPD硫磺制酸系统。
回收制酸系统热量生产中压过热蒸汽（3.31MPa、250℃）。
2.编制依据A 、TSGG0001-2012 《锅炉安全技术监察规程》B 、GB50273-2009 《锅炉安装工程施工及验收规范》C 、GB50235-2010 《工业金属管道工程施工规范》D 、GB50236-2011 《现场设备、工业管道焊接工程施工规范》3.系统组成锅壳Ⅰ，设在焚硫炉出口；锅壳Ⅱ，设在转化器一段出口；省煤器3B，设在转化器三段出口；中温过热器4B，设在转化器四段出口；低温过热器5A、省煤器5A/5C，设在转化器五段出口；锅壳Ⅰ与锅壳Ⅱ共用一个汽包。
余热锅炉水压试验方案
余热锅炉水压试验方案水压试验的要点如下：1.1水压试验前应做好如下工作。
1.1.1进行所试部件的内部清理和表面检查。
1.1.2装置校验合格的压力表1.1.3装设好排水管道和放空气阀。
1.2试验压力以汽包为测量基准点，试验时应装设两套以上经检验合格的压力表，中压锅炉系统水压试验压力为2.61MPa，除氧器系统水压试验压力为0.66MPa。
1.3水压试验时水质和温度要求。
1.3.1试验用水应为除盐水。
1.3.2水压试验时，周围空气温度应高于5℃，否则应有防冻措施。
1.3.3试验水温不应低于露点温度和高于50℃1.4汽包上水位计只做工作压力试验，不参与超压试验。
1.5按JB/T1612-94技术条件进行锅炉整体水压试验。
1.6水压试验压力升降速度一般不应超过每分钟0.3MPa。
1.7锅炉充满水后金属表面结露应清除，当压力升至试验压力的10%左右时，应作初步检查，清除异常现象。
1.8水压试验升至工作压力时，应进行全面检查，并且保证工作压力值无下降情况，则可继续缓慢均匀地升压，进行超压试验。
在试验压力下保持20分钟后降至工作压力再进行全面检查。
检查期间压力应保持不变，检查中若无裂纹、变形及漏水现象，则可认为水压试验合格。
1.9整体水压试验后，应将水放尽，尤其是水压后至启动时间较长时，更应考虑汽水系统内部的防腐措施。
必要时可微开烟气挡板把本体管子温度升高至150℃烘干。
水压试验时，中压系统水容积约为38m3，低压系统水容积约为44m3。
2.水压试验条件和操作步骤：2.1汽包就地压力表和表盘压力表投入，并校对准确性。
2.2锅炉事故放水门送上电源，开关灵活，放水管系统畅通。
2.3检查与锅炉水压试验有关的汽水系统，检修工作票全部终结，炉内及烟道内无人工作。
2.4检查各处膨胀情况一次。
2.5试验时，汽包壁温度维持在35～75℃之间，因此，水压试验用水宜在40～80℃之间。
2.6汽包水位计只作工作压力试验，不参与超压试验，安全阀不参与水压试验，届时，将安全阀压死。
余热锅炉水压试验方案
余热锅炉水压试验方案余热锅炉是一种能够利用工业废热的设备，可以将工业废热转化为蒸汽或热水用于工业生产。
为了确保余热锅炉的安全运行和性能稳定，需要进行水压试验。
下面是一份关于余热锅炉水压试验方案的详细说明。
一、试验目的：1.确保余热锅炉的水力系统的正常运行和泄漏情况；2.检验余热锅炉的蒸汽和热水系统的安全工作压力。
二、试验设备：1.检测仪器：压力表、温度计、数字表等；2.辅助设备：水泵、泄压阀等；3.试验介质：清水。
三、试验步骤：1.准备工作：（1）安装检测仪器，并进行校验，确保准确可靠；（2）检查余热锅炉的水力系统，确保无泄漏现象；（3）确认试验介质为清水，检查水质和水泵的正常运行情况。
2.试验前准备：（1）关闭燃料供应系统，并将锅炉提前排空；（2）关闭锅炉的放水阀，打开进水阀；（3）开始试验前，检查压力表和温度计的工作状态和准确度。
3.试验过程：（1）将试验水泵启动，逐渐增大流量，使锅炉内的水压升高；（2）观察并记录压力表的数值，同时检测系统水温的变化；（3）当锅炉内的压力达到设计压力时，保持一段时间，观察是否有泄漏现象；（4）当试验结束后，关闭试验水泵，打开泄压阀，放出余热锅炉内的水压。
4.试验结果分析：（1）记录试验过程中的各项数据，并与设计参数进行对比；（2）根据试验结果，评估余热锅炉的性能和系统泄漏情况；（3）如有异常情况，及时进行修复和调整，确保设备的安全运行。
四、试验注意事项：1.安全第一，试验过程中要增加警示标识，并做好安全防护措施；2.试验材料要求纯净，以免影响试验结果；3.试验水泵要根据设计要求选择合适的类型和流量，确保能够提供足够的试验流量和压力；4.试验过程中应做好记录，包括试验时间、压力、温度和流量等信息；5.如发现试验过程中有不正常情况，应立即停止试验并进行检修。
以上是关于余热锅炉水压试验方案的详细说明，通过这个试验方案可以确保余热锅炉的安全运行和性能稳定，同时也可以及时发现和解决潜在的问题，保障工业生产的正常进行。
锅炉水压试验方案
目录一、锅炉简介和水压试验主要目的及特点二、编写依据三、锅炉水压试验领导小组组成人员四、水压试验：㈠水压试验的范围㈡水压试验的条件㈢水压试验的要求㈣水压试验的准备工作㈤水压试验的步骤㈥水压试验的合格标准五、锅炉水压试验的安全事项一、锅炉简介和水压试验主要目的及特点1、本工程2台余热锅炉是为满足建材厂的余热回收而设计的一种余热蒸汽发电的余热锅炉。
⑵锅炉主要参数3SP锅炉自然循环、露天立式布置，高温烟气自上而下分别横向冲刷过热器管箱、蒸发器（4）管箱、蒸发器（3）管箱、蒸发器（2）管箱、蒸发器（1）管箱、省煤器管箱。
AQC锅炉自然循环、露天立式布置，高温烟气自下而上分别横向冲刷过热器管箱、蒸发器管箱、省煤器管箱。
锅炉受热面全部采用异形换热元件——螺旋鳍片管,并在制造厂内组装完成，全部以管箱式结构到达现场,减少现场施工工作量。
①锅筒SP锅炉锅筒直径Ø1500安装在钢架顶部；AQC锅炉锅筒直径Ø1500安装在钢架顶部，除氧器安装在7米层平台。
锅筒内部装置的一次分离采用缝隙挡板结构，二次分离元件为特殊的钢丝网分离器。
为了保证好的蒸汽品质和合格的锅水，还装有加药管和表面排污管。
为了便于控制水位，装有紧急放水管。
为保证安全和便于操作，锅筒上部设压力表、安全阀和备用管座。
锅筒前方设两组石英玻璃管水位表，其中一只为双色水位表，便于用户用工业摄像头监视水位；一只为电接点液位计管座，可作为水位显示和接水位报警器用；设两组水位平衡容器，作水位记录与控制用。
②钢架与平台扶梯锅炉钢架由四根立柱组成，SP锅炉6080*3830*6080mm，生根于12.6M土建混凝土平台上，锅筒搁置在A-1、2轴顶部。
钢架按七度及以下地震烈度设计；平台设七层。
AQC锅炉钢架有四根立柱组成，柱中心尺寸为6000*2800*6000mm，生根于6M土建混凝土平台上，锅筒搁置在2轴顶部。
钢架按七度及以下地震烈度设计；平台设四层。
余热锅炉水压试验方案
余热锅炉水压试验方案1.引言余热锅炉是一种能够充分利用工业生产过程中的废热、废气等热能的设备。
为了确保余热锅炉的正常工作和安全运行，水压试验是必不可少的。
本方案旨在介绍余热锅炉水压试验的步骤和注意事项，以提供必要的参考和指导。
2.试验前准备2.1验收设备根据国家相关标准和规范的要求，选择适当的试验设备进行水压试验，包括压力表、压力控制阀、水泵等。
2.2清洁锅炉系统在进行试验前，必须彻底清洁锅炉系统，包括除去沉积物、污垢等，以确保试验结果准确可靠。
2.3关闭进、出水阀试验前，关闭余热锅炉的进、出水阀，以保证试验过程中系统的封闭性。
2.4排空系统在试验前，将锅炉系统内的空气和其他气体排空，确保锅炉系统内部只有纯净的水。
3.试验步骤3.1加压试验3.1.1打开供水阀通过打开供水阀，使得水泵开始供水。
3.1.2控制压力通过调节压力控制阀，控制供水压力上升到试验要求的目标值，并保持一段时间，观察系统压力的稳定性。
3.1.3压力保持在达到目标压力后，关闭供水阀，观察系统压力的变化情况，以评估锅炉系统的密封性和稳定性。
3.1.4压力释放试验结束后，打开释放阀，释放系统内的压力，保持系统正常运行。
3.2保压试验3.2.1打开供水阀通过打开供水阀，使得水泵开始供水。
3.2.2控制压力通过调节压力控制阀，使得压力上升到试验要求的目标值，并保持一段时间，观察系统压力的稳定性。
3.2.3压力保持在达到目标压力后，关闭供水阀，观察系统压力的变化情况，以评估锅炉系统的密封性和稳定性。
3.2.4压力释放试验结束后，打开释放阀，释放系统内的压力，保持系统正常运行。
4.注意事项4.1安全措施在试验过程中，必须遵守相关的安全措施，包括佩戴防护用具、禁止操作人员站在压力释放阀口附近等，以确保试验过程的安全。
4.2监测系统在试验过程中，要对锅炉系统的压力进行实时监测，确保试验数据的准确性和可靠性。
4.3试验时间试验时间根据具体试验要求来确定，但一般情况下，常规的水压试验时间应在30分钟至1小时之间。
余热锅炉水压试验方案
枣庄中联水泥有限公司水泥窑自备电厂AQC余热蒸汽锅炉水压试验方案编制：审核：批准：扬州市扬子工业电设备安装有限公司目录1. 编制 (3)2. 依据的图纸、文件及标准 (3)3. 工程概况 (3)4. 锅炉主要技术参数 (4)5.水压试验范围和用水 (4)6. 水压试验技术条件 (6)7. 水压试验前具备的条件 (6)8．试压步骤 (7)9．水压试验合格标准 (10)10.作业人员的职责、分工和权限 (10)11. 安全文明施施 (12)锅炉本体水压试验方案一、编制说明：锅炉采用南通锅炉厂生产的QC1372/360－9.57－0.15/338 余热锅炉，锅炉整体采用管箱式结构，自上而下有高压段过热器管箱，高压段蒸发器管箱，高压段省煤器管箱及低压段过热器管箱，共用省煤器管箱等。
构架为全焊接金属结构，抗震为6度以下设防。
无防震柱等辅助钢结构。
露天布置。
在公司编制的《施工组织设计》中水压试验指导性方案的基础上，为了使水压试验工作更全面、更有序、更有针对性地开展，特编制本方案。
二、依据的图纸、文件及标准：1.《施工组织设计》2.《蒸汽锅炉安全技术监察规程》（劳动部1996）3．《锅炉安装工程施工及验收规范》GB50273-20094．《产品设计安装使用说明书》5．《锅炉受压元件焊接技术条件》JB/T1613-936．锅炉厂提供的受热面施工图纸7．锅炉厂设计说明书。
三、工程概况：锅炉采用南通锅炉厂生产的QC1372/360－9.57－0.15/338余热锅炉，锅炉最大蒸发量为9.57T/H，锅炉水压水容积为9.5m3，省煤器水容积2.5 m3。
过热蒸汽出口温度338℃，出口蒸汽压力为1.5Mpa，给水温度42℃，水压试验压力为1.5Mpa。
钢结构采用手工电焊焊接，受热面管道采用手工全氩或氩弧焊打底、电焊盖面的方法焊接。
四、锅炉主要技术参数：锅炉型号：QC1372/360－9.57－0.15/338 制造厂家：南通锅炉厂额定蒸发量： 9.57T/H锅筒工作压力： 1.5 MPa过热蒸汽出口温度： 338℃给水温度： 42℃五、水压试验范围和用水：5.1 水压试验范围：5.1.1 锅筒、过热器管箱、蒸发器管箱、省煤器管箱。
余热锅炉水压试验方案
目录1工程概况及工作量12编制依据23余热锅炉整体水压试验条件24 施工准备45水压试验工艺流程76 质量保证措施137 安全保证措施148应急预案179附录199.1附件1：组织机构及职责209.2附录2：强制性条文219.3附录3：强度计算书218.4 附图一水压试验升降压曲线图238.5附图二水压试验临时管道系统图271 工程概况及工作量1.1 工程概况本期工程配置了1套1×30.062MW+1×1.7MW燃气－蒸汽单轴联合循环机组。
燃气轮机采用GE公司生产的LM2500+G4)航改型燃气轮机，汽轮机采用青能动力股份生产的B1.7-5.3/4.3型背压式汽轮机和QF2-2-2发电机。
机组由一台燃气轮机、一台余热锅炉和一台背压式蒸汽轮机组成，燃气轮机为室外布置，蒸汽轮机为室布置。
余热锅炉是锅炉集团股份生产，双压、卧式、无补燃、带独立热网、自然循环燃机余热锅炉，锅炉型号NG-ML2500-R。
余热锅炉参数：高压部分：最续蒸发量42.5t/h蒸汽出口压力 5.6MPa蒸汽出口温度475℃低压部分：最续蒸汽发量 4.62t/h蒸汽出口压力 1.2MPa蒸汽出口温度233.7℃给水温度：38℃锅炉炉水品质：磷酸根5-15mg/L含盐量≤7 mg/L高压部分包含高压过热器1、高压过热器2、高压蒸发器1、高压蒸发器2、高压省煤器1、高压省煤器2、高压锅筒、高压给水管道、主蒸汽管道、各模块之间联络管道。
满负荷运行时过热蒸汽出口压力5.6MPa，水压试验压力7.6MPa。
高压系统总水容积21m³。
低压部分包含低压过热器、低压蒸发器、低压省煤器、低压锅筒、低压给水管道、低压主蒸汽管道、各低压受热面之间的联络管道。
满负荷运行时低压过热蒸汽出口压力1.2MPa，水压试验压力1.5MPa。
低压系统总水容积10.5m³。
给水加热及除氧系统包含给水加热器、除氧蒸发器、除氧器、各设备之间的连接管道。
