简述有限元分析的实施步骤
有限元分析法的流程
有限元分析法的流程一、问题的确定。
咱得先搞清楚要分析啥问题。
这就好比你要出门旅行，得先知道自己想去哪儿一样。
是要分析一个机械零件的受力情况呢，还是一个建筑结构的稳定性呀？这一步可重要啦，要是问题都没搞对，后面就全乱套了。
比如说你本来是要分析一个桥梁的承重，结果你以为是要分析它的抗风能力，那可就差了十万八千里了。
这时候我们得把实际的工程问题或者物理现象准确地描述出来，把那些关键的信息都找出来，像物体的形状呀，材料的特性之类的。
二、模型的建立。
有了问题，接下来就得建立模型啦。
这就像是搭积木一样。
我们要把实际的物体简化成可以用数学方法来描述的模型。
不过这个简化可不是乱简化的哦。
你得在保证能反映问题本质的前提下，让这个模型尽量简单。
比如说要分析一个汽车发动机的散热问题，发动机的形状那么复杂，要是完全按照真实的样子来建模，那可就麻烦死了。
我们可以把一些不重要的小零件先忽略掉，把发动机大致看成一个长方体加上几个圆柱体之类的简单形状。
然后呢，要确定模型的边界条件，就像是给这个搭好的积木模型规定一个活动范围一样。
是固定住某个面呢，还是在某个面上施加压力呀？这些都得确定好。
三、单元的划分。
模型建立好了，就要开始划分单元啦。
这一步就像是把一块大蛋糕切成小块一样。
我们把这个模型划分成很多小的单元，这些单元可以是三角形的、四边形的或者其他形状的。
为什么要划分单元呢？因为这样我们就可以对每个小单元进行单独的分析啦。
划分单元的时候也有讲究呢。
要是划分得太大了，可能就不能准确地反映模型的特性；要是划分得太小了，计算量就会变得超级大。
就像切蛋糕，切得太大块，每块的口味就不均匀了，切得太碎，吃起来又很麻烦。
我们要根据模型的形状、受力情况等因素来合理地划分单元。
四、单元的特性分析。
单元划分好之后，就要分析每个单元的特性啦。
每个单元都有自己的刚度呀、质量呀之类的特性。
这就像是了解每个小积木块的重量和硬度一样。
我们要根据单元的形状、材料等因素来确定这些特性。
有限元法的分析过程
有限元法的分析过程有限元法是一种数值分析方法，用于求解实际问题的物理场或结构的数学模型。
它将连续的实体分割成离散的小单元，通过建立节点和单元之间的关系，对物理问题进行逼近和求解。
以下是一般的有限元法分析过程。
1.问题建模和离散化在有限元分析中，首先需要对实际问题进行建模，确定物理场或结构的几何形状和边界条件。
然后，将几何形状分割成一系列小单元，例如三角形、四边形或四面体等。
2.网格生成根据问题的几何形状和离散化方式，生成网格。
网格是由一系列节点和单元组成的结构，节点用于描述问题的几何形状，单元用于划分问题域。
通常，节点和单元的位置和数量会直接影响有限元法的精度和计算效率。
3.插值函数和基函数的选择有限元法中的节点通常表示问题域中的几何点，而节点之间的关系由插值函数或基函数来描述。
插值函数用于建立节点和单元之间的关系，基函数用于对物理场进行逼近。
选择适当的插值函数和基函数是有限元法分析的关键。
4.定义系统参数和边界条件确定相关物理参数和材料性质，并将其转化为数值形式。
在有限元分析中，还需要定义边界条件，包括约束条件和加载条件。
5.定义数学模型和方程根据问题的物理场或结构和所选择的基函数，建立数学模型和方程。
有限元方法可以用来建立线性方程、非线性方程、静态问题、动态问题等。
具体建立数学模型和方程的过程需要根据问题的特点进行。
6.组装刚度矩阵和力载荷向量根据离散化的节点和单元，组装刚度矩阵和力载荷向量。
刚度矩阵描述节点之间的刚度关系，力载荷向量描述外部加载的作用力。
7.求解代数方程通过求解代数方程，确定节点的位移或物理场的数值解。
通常，使用迭代方法或直接求解线性方程组的方法来求解。
8.后处理和分析得到数值解后，可以进行后处理和分析。
包括计算节点和单元的应变、应力等物理量，进行矫正和验证计算结果的正确性。
还可以通过有限元法的网格适应性来优化问题的计算效率和精度。
以上是一般的有限元法分析过程，具体的步骤和方法可能会因不同的问题而有所不同。
有限元法的步骤
有限元法的步骤
有限元法呢，第一步就是结构离散化。
这就像是把一个大蛋糕切成好多小块块一样。
把要分析的结构按照一定的规则划分成好多小单元，这些小单元就像是一个个小积木块。
比如说一个复杂的机械零件或者一个大大的建筑结构，通过这个离散化，就变成了好多小单元的组合，这样就方便咱后面进行分析啦。
接下来就是单元分析喽。
每个小单元都有自己的特性，就像每个小积木块都有自己的形状和特点。
要确定每个单元的节点位移和节点力之间的关系，这个关系可重要啦，就像是小积木块之间怎么连接、怎么受力的规则一样。
要用到好多数学知识去计算呢，不过别怕，现在有好多软件可以帮忙做这些复杂的计算啦。
再然后就是整体分析。
把所有的小单元组合起来看，就像把小积木块搭成一个大城堡那样。
要考虑各个单元之间的连接和相互作用，形成一个整体的平衡方程。
这个方程就像是城堡的建筑蓝图，告诉我们整个结构在受力的时候是怎么个情况。
还有等效节点载荷的计算。
这一步就像是给搭好的城堡加上各种重量或者外力一样。
要把实际作用在结构上的载荷等效地分配到各个节点上，这样才能准确地模拟结构在实际工作中的受力状态。
最后呢，求解未知节点的位移和应力啥的。
这就像是知道了城堡在各种外力下每个小积木块的位置变化和受力情况。
通过解前面得到的方程，就能得到我们想要的结果啦，比如结构会不会变形太大呀，哪个地方的应力最大容易坏呀之类的。
有限元法虽然听起来有点复杂，但是按照这些步骤一步一步来，就能很好地对各种结构进行分析啦。
。
有限元的实施步骤
有限元的实施步骤引言有限元方法是一种用于求解工程问题的数值分析方法。
它通过将连续问题离散化为有限个小单元，然后以计算机模拟的方式求解这些小单元上的方程来近似求解原始问题。
本文将介绍有限元方法的实施步骤，并使用Markdown格式进行编写。
步骤一：建立几何模型1.确定几何模型的尺寸、形状和边界条件。
2.使用几何建模工具创建几何模型，例如计算机辅助设计（CAD）软件。
3.将几何模型导出为适合有限元分析的文件格式，例如.STL或.IGES。
步骤二：划分网格1.将几何模型划分为有限个小单元，通常是三角形或四边形。
2.划分网格时，需要考虑到准确度和计算效率的平衡。
3.在划分网格时，要注意避免产生倾斜或退化的单元。
步骤三：确定材料属性1.确定物体的材料属性，例如弹性模量、泊松比、密度等。
2.如果需要，可以使用实验方法或材料数据库来获得材料属性数据。
步骤四：建立边界条件1.确定边界条件，例如加载、约束条件等。
2.边界条件可以是力、位移或温度等。
3.边界条件的选择要考虑到模拟对象的实际情况以及所需的分析目标。
步骤五：建立数学模型1.选择适当的数学模型，例如弹性力学、热传导等。
2.根据数学模型建立有限元方程，例如弹性力学中的应力平衡方程。
步骤六：求解有限元方程1.将有限元方程转化为线性代数方程组。
2.使用数值方法（例如矩阵求解方法）求解线性代数方程组，得到近似解。
3.可以使用现有的数值计算软件（例如MATLAB、Python等）来实现求解过程。
步骤七：后处理结果1.对求解结果进行后处理，例如计算变形、应力、温度等。
2.可以使用可视化工具将结果以图形的形式展示出来，进一步分析和评估模拟结果。
结论有限元方法是一种求解工程问题的重要数值分析方法，它通过将连续问题离散化为有限个小单元来近似求解原始问题。
本文介绍了有限元方法的实施步骤，包括建立几何模型、划分网格、确定材料属性、建立边界条件、建立数学模型、求解有限元方程和后处理结果等。

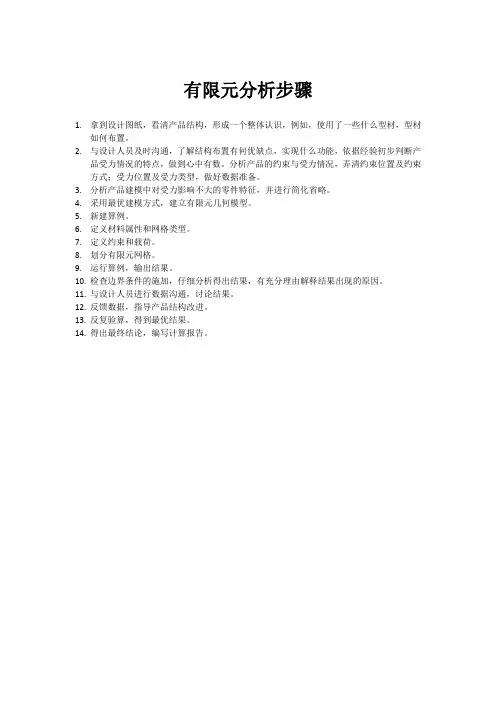

有限元分析步骤
有限元分析步骤
1.拿到设计图纸，看清产品结构，形成一个整体认识，例如，使用了一些什么型材，型材
如何布置。
2.与设计人员及时沟通，了解结构布置有何优缺点，实现什么功能，依据经验初步判断产
品受力情况的特点，做到心中有数。
分析产品的约束与受力情况，弄清约束位置及约束方式；受力位置及受力类型，做好数据准备。
3.分析产品建模中对受力影响不大的零件特征，并进行简化省略。
4.采用最优建模方式，建立有限元几何模型。
5.新建算例。
6.定义材料属性和网格类型。
7.定义约束和载荷。
8.划分有限元网格。
9.运行算例，输出结果。
10.检查边界条件的施加，仔细分析得出结果，有充分理由解释结果出现的原因。
11.与设计人员进行数据沟通，讨论结果。
12.反馈数据，指导产品结构改进。
13.反复验算，得到最优结果。
14.得出最终结论，编写计算报告。
有限元方法的求解步骤
有限元方法的求解步骤引言有限元方法（Finite Element Method，简称FEM）是一种重要的数值分析方法，广泛应用于工程领域中各种结构和材料的力学问题的求解。
本文将介绍有限元方法的求解步骤，包括问题建模、离散化、单元分析、全局组装和求解、结果后处理等环节。
问题建模在使用有限元方法求解实际问题之前，首先需要对问题进行建模。
问题建模是将实际问题转化为数学方程组，并确定其边界条件和材料特性等。
定义几何域首先需要定义几何域，即将实际物体抽象为一个或多个几何形状。
可以使用CAD软件进行建模，也可以通过数学公式描述几何形状。
决定物理场根据具体问题，决定需要考虑的物理场类型。
常见的物理场包括结构力学、热传导、流体力学等。
建立数学模型根据所选择的物理场类型，建立相应的数学模型。
在结构力学中，可以使用弹性力学方程描述材料的行为。
确定边界条件和材料特性确定边界条件和材料特性是问题建模的关键步骤。
边界条件包括约束和荷载，用于限制物体的运动和施加外力。
材料特性包括材料的弹性模量、泊松比等参数。
离散化离散化是将连续问题转化为离散问题的过程，将连续域分割成有限个子域（单元），并在每个单元上建立适当的数学模型。
选择适当的网格选择适当的网格是离散化的关键。
常见的网格包括三角形网格、四边形网格、四面体网格等。
选择合适的网格可以提高计算效率和精度。
建立单元模型在每个单元上建立适当的数学模型，例如使用有限元法时，可以使用插值函数来描述位移场。
划分单元将整个几何域划分为多个单元，通常是使用自动划分算法进行划分。
单元分析在每个单元上进行局部计算，得到局部解。
这是有限元方法中最基本也是最重要的环节之一。
单元刚度矩阵计算根据单元模型和所选数学模型，在每个单元上计算刚度矩阵。
刚度矩阵描述了单元内部的力学行为。
单元载荷向量计算根据边界条件和施加的荷载，在每个单元上计算载荷向量。
载荷向量描述了单元受到的外部力。
单元解计算根据刚度矩阵和载荷向量，通过求解线性方程组，得到每个单元的解。
有限元分析基本步骤
• 截面参数由用另外提供，材料和温度等也另外 提供。
• 对特殊行业，也可建立管单元。
2
• 二维单元
– 分类：面单元和板单元
– 特点：厚度远小于长度和宽度
– 节点连接：节点处铰接，传递平面内的力，不能传递 弯矩
– 形状：三角形或四边形
• 载荷
– 平面单元和板单元只承受平面内的载荷，不能传递力 矩
– 壳单元在节点处固接，可承受垂直于平面的载荷，可 传递任意方向的力并可传递弯矩和扭矩
• 如模块盒底板可建立壳单元
• 厚度尺寸和其他参数另外提供
3
• 三维单元
– 不能简化为二维问题的连续体。节点处铰 接，只传递力不能传递扭矩。单元形状为 六面体、或四面体、五面体。
– 实际问题模型可由多种模型结合。
• 则节点载荷为
{ } [ ] P e = Pxi Pyi Pxj Pyj Pxm Pym T
20
体积力移置
21
l ds
22
23
σ e = Dε e = DBeδ e = S eδ e
{ε}= [B]{δ }e
5． 建立单元刚度矩阵
• 由虚功原理可导出节点力和节点位移的关系。
• 设节点力为
Ui
0
∂Nm
0
∂x
[B]
=
1 2A
0 ∂Ni
∂Ni ∂y ∂Ni
∂x 0 ∂N j
∂N j
∂y ∂N j
∂x 0 ∂Nm
∂Nm ∂y ∂Nm
=
1 2A
b0i ci
0 ci bi
bj 0 cj
0 cj bj
bm 0
0
cm
cm bm
地下工程有限元分析流程
地下工程有限元分析流程一、引言地下工程是指在地下进行的工程建设活动，如地铁隧道、地下停车场、地下管网等。
地下工程具有复杂的地质条件和工程结构，因此在设计和施工过程中需要对地下工程进行有效的分析和计算。
有限元分析作为一种有效的工程分析方法，可以用于地下工程的结构和地质力学分析，有助于工程师更好地理解和优化地下工程的设计和施工方案。
二、有限元分析的基本原理有限元分析是一种基于数值计算的工程分析方法，它将有限元法应用到工程结构的计算和分析中。
有限元分析将实际的工程结构简化为有限元模型，然后利用数值计算方法对模型进行力学分析，以获得结构的应力、应变、位移等信息。
有限元分析的基本原理主要包括以下几个方面：1. 分割单元有限元分析将工程结构分割为多个小的单元，每个单元代表结构的一部分，通过对每个单元进行力学分析，然后将结果组合起来得到整个结构的力学行为。
在地下工程中，分割单元可以表示地下结构、土体等各个部分，有助于将地下工程的复杂结构和地质条件进行有效的分析和计算。
2. 单元的计算在有限元分析中，对每个单元进行应力、应变、位移等力学参数的计算是十分重要的。
通过对单元的计算，可以了解不同部分的力学行为，有助于工程师优化地下工程的设计和施工方案。
3. 单元的相互作用在有限元分析中，不同单元之间的相互作用也是需要考虑的。
地下工程中，不同部分之间会存在相互作用，如地下结构与土体的相互作用、不同部分之间的相互影响等，这些相互作用对地下工程的整体力学行为具有重要影响，有限元分析可以有效地对这些相互作用进行计算和分析。
三、地下工程有限元分析的流程基于有限元分析的原理，地下工程的有限元分析流程主要包括以下几个步骤：1. 构建有限元模型首先，需要构建地下工程的有限元模型。
在有限元模型中，应该包括地下结构、土体、地层等各个部分，并且需要考虑各个部分之间的相互作用。
地下工程的有限元模型需要根据实际工程情况进行合理的简化和理想化，以确保计算的准确性和可行性。
第3章 有限元分析的数学求解原理-三大步骤
U x x y y z z xy xy yz yz zx zx dV
X u Y v Z w dV X u Y v Z w d W
V V
用 * 表示；引起的虚 应变分量用 * 表示
j Vj
Ui
i Vi
0 X
y
¼ 1-9 Í
ui* * vi wi* * * u j ， v* j w*j
x* * y * z * * xy *yz * 18 zx
19
7.间接解法：最小势能原理
20
最小势能原理
W U 0
最小势能原理就是说当一个体系的势能最小时，系统会处于稳定 平衡状态。或者说在所有几何可能位移中，真实位移使得总势能取最小值
0 表明在满足位移边界条件的所有可能位移 最小势能原理： 中，实际发生的位移使弹性体的势能最小。即对于稳定平衡状态，实 际发生的位移使弹性体总势能取极小值。显然，最小势能原理与虚功 原理完全等价。 n m
虚功原理的矩阵表示
在虚位移发生时，外力在虚位移上的虚功是：
* 式中
U i u i* V i v i* W i w i* U j u *j V j v *j W j w *j
* 是 的转置矩阵。
T
*
F
T
同样，在虚位移发生时，在弹性体单位体积内，应力在虚应变上的虚 功是： * * * * * * * T x x y y z z xy xy yz yz zx zx
27
⑴解析法
有限元分析步骤
有限元建模与分析有限元分析（FEA）是一种预测结构的偏移与其它应力影响的过程，有限元建模（FEM）将这个结构分割成单元网格以形成实际结构的模型，每个单元具有简单形态（如正方形或三角形）。
这样有限元程序就有了可写出在刚度矩阵结构中控制方程方面的信息。
每个单元上的未知量就是在节点上的位移，这个点就是单元元的连接点。
有限元程序将这些单个单元的刚度矩阵组合起来以形成整个模型的总刚度矩阵，并给予已知力和边界条件来求解该刚度矩阵以得出未知位移，从节点上位移的变化就可以计算出每个单元中的应力。
有限单元由假定的应变方程式导出，有些单元可假设其应变是常量，而另外一些可采用更高阶的函数。
利用给定单元的这些方程和实际几何体，则可以写出外力和节点位移之间的平衡方程。
对于单元的每个节点来说，每个自由度就有一个方程，这些方程被十分便利地写成矩阵的形式以用于计算机的演算中，这个系数的矩阵就变成了一个显示出力对位移的关系的刚度矩阵：{F}=[K]、{d}尽管求知量处于离散的自由度，内部方程仍被写成表述为连续集的应变函数。
这就意味着如果选择了正确单元的话，纵然这个有限元模型有一组离散的方程，只要用有限的节点和单元也可以收敛出正确的答案。
有限元模型是解决全部结构问题的完全理想的模型。
这些问题包括节点的定位，单元，物理的和材料的特性，载荷和边界条件，根据分析类型的不同，如静态结构载荷，动态的或热力分析，这个模型就确定得不同。
一个有限元模型常常由不止一种单元类型来建立，有限元模型是以结构的偏移来建立成数学模型，而不只是在外观上象原结构。
也许某个零件用梁单元最好，而另外的零件则可能用薄壳单元最理想。
对于给定的问题来讲，求解结果的准确性将取决于结构建模的好坏，负载和边界条件的确定，以及所用单元的精度。
一般来讲，如模型细分更小的单元，则求解将更准确。
了解你在最终的求解结果上有充分收敛的唯一确信的方法是用更细网格的单元来建立更多的模型，以检查求解结果的收敛性。
有限元分析基本步骤
有限元分析基本步骤一、静力分析基本步骤：1、确定结构的分析方案（线、面、体）：桁架、壳、实体等；注意线性单元和高次单元的使用；对称性等简化方法的运用；2、根据分析的类型确定单元类型、实常量等，特别是单元类型的某些选项，对于某些分析十分重要；3、设定材料模型；4、采纳各种方法建立模型。
在进行布尔运算时特别注意运算对以后分析的影响，尤其是在某些情况下有些XX格较难生成，因此对于布尔运算要慎重考虑，为解决该问题应尽量采纳几何体素直接建模；5、将材料、实常量等参数赋给模型，在某些情况下可以同时指定方向点；6、按情况划分XX格：自由XX格或自由XX格，设置合适的XX格密度等，尤其注意XX格设置；7、在生成节点和单元后，根据实际情况定义接触单元、自由度的耦合及约束方程等；8、施加力和约束等；9、求解：注意设置合适的求解选项；10、进入后处理菜单获得计算结果等；11、评价分析结果。
二、模态分析基本步骤模态分析用于计算线性结构的自振频率及振形。
1、建立模型：只有线性效应；2、确定采纳何种计算方法：子空间法、分块法、能量法、缩减法、阻尼法等；3、计算：分析模型特征值；4、扩展模态：分析模型特征向量；计算应力；5、进入后处理菜单获得计算结果等。
6、评价分析结果。
三、谐响应分析基本步骤谐响应分析用于确定线性结构对随时间按正弦曲线变化的载荷的响应。
1、建模首先进行模态分析；2、获得模态分析结果；以上两步的计算主要为获得模态数值，在下一步的谐分析中确定频率的变化范围，谐分析时应定义阻尼否则可能响应无限大。
3、开始谐响应分析：完全法、缩减法、模态叠加法等，注意选择合适的方法；4、施加载荷并且指定频率范围等；5、求解；6、获得分析结果：进入后处理。
7、评价分析结果。
四、瞬态动力学分析瞬态动力学分析（亦称时间历程分析）用于确定承受任意的随时间变化载荷结构的动力学响应。
1、建模；2、选择分析类型和选项；3、规定边界条件和初始条件；4、施加时间历程载荷并求解；5、评价分析结果。
有限元分析的基本术语与步骤
1
有限元分析常用术语
2
有限元分析步骤
7
2.有限元分析基本术语与步骤
单元形函数(续)
二次曲线的线性近似 (不理想结果)
DOF值二次分布
.
1
节点 单元
.
2
线性近似(更理想的 结果) 真实的二次曲线
.
节点 单元
真实的二次曲线
.
二次近似 (接近于真实的二次近 似拟合) (最理想结果)
.. . . .
3
1
5. 有限元方程求解
通过求解整体平衡方程，即可求得各节点的位移， 进而根据位移可计算单元的应力及应变。
6. 结果分析与讨论
1
有限元分析常用术语
2
有限元分析步骤
2.有限元分析基本术语与步骤
2. 有限元法基本求解方法
(1)位移法
以节点位移作为基本未知量，通过选择适当的位移函数，进行单 元的力学特性分析。在节点处建立单元刚度方程，再组合成整体刚度 矩阵，求解出节点位移后，进而由节点位移求解出应力。 位移法优点是比较简单，规律性强，易于编写计算机程序。所以 得到广泛应用，其缺点是精度稍低。
位移 温度 电位 压力 磁位
1
有限元分析常用术语
2
有限元分析步骤
3
2.有限元分析基本术语与步骤
节点和单元 (续)
每个单元的特性是通过一些线性方程式来描述的。
简述有限元分析的标准流程
简述有限元分析的标准流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!有限元分析（Finite Element Analysis，FEA）是一种用于求解工程和科学问题的数值方法。
地下工程有限元分析流程
地下工程有限元分析流程地下工程是指人工开凿地下空间，利用地下空间进行各种工程建设活动的工程领域。
地下工程包括地下隧道、地下室、地下管廊等。
对于地下工程的设计和施工，需要进行各种分析和计算，其中有限元分析是一种常用的工程分析方法。
本文将介绍地下工程有限元分析的流程和步骤。
一、建立地下工程有限元模型1. 收集工程资料：首先需要收集地下工程的相关资料，包括设计图纸、地质勘察报告、工程材料等。
2. 确定工程边界：根据设计图纸确定地下工程的边界和约束条件，包括地下工程的几何形状、材料属性等。
3. 建立有限元网格：根据地下工程的几何形状和材料属性，将地下工程划分为若干个有限元单元，并建立有限元网格。
4. 确定节点和单元：确定有限元模型的节点和单元，包括节点的坐标和单元的类型、连接关系等。
5. 定义材料属性：根据地下工程的材料属性，定义有限元模型的材料参数，包括材料的弹性模量、泊松比等。
6. 设置加载条件：根据地下工程的设计要求，设置有限元模型的加载条件，包括施加在地下工程上的力、位移等。
7. 检查模型：对建立的有限元模型进行检查和修正，确保模型的准确性和合理性。
二、进行地下工程有限元分析1. 选择分析方法：根据地下工程的特点和要求，选择合适的有限元分析方法，包括静力分析、动力分析等。
2. 进行数值计算：利用有限元软件进行数值计算，求解地下工程的应力、位移等参数。
3. 分析结果：分析计算结果，评估地下工程对外部载荷的响应，包括应力分布、变形情况等。
4. 结果后处理：对分析结果进行后处理，绘制应力云图、位移云图等图表，直观地展示地下工程的受力情况。
5. 分析评价：根据分析结果对地下工程进行评价，并提出相关建议和改进建议。
三、优化设计与施工1. 优化设计：根据有限元分析的结果和评价意见，对地下工程的设计进行优化，提高工程的稳定性和安全性。
2. 施工监控：在地下工程施工过程中，对地下工程进行监测和控制，及时发现和解决施工中的问题。
有限元分析的基本步骤
一个典型的AN SY S分析过程可分为以下6个步骤：1定义参数2创建几何模型3划分网格4加载数据5求解6结果分析1定义参数1.1指定工程名和分析标题启动ANSYS软件，选择File→ChangeJobname命令选择File→Change Title菜单命令1.2定义单位(2) 设置计算类型ANSYS Main Menu: Prefere nce→Materia l Props →Materia l Models→Structu ral →OK(3) 定义分析类型ANSYS Main Menu: Preproc essor→Loads →Analysi s Type →New Analysi s→STATIC→OK1.3定义单元类型选择MainMenu→Preprocessor→Element Type→Add/Edit/Delete命令单击[Options]按钮，在[Element behavio r]下拉列表中选择[Plane strs w/thk]选项，单击确定1.4定义单元常数在ANSYS程序主界面中选择MainMenu→Preprocessor→Real Constan ts→Add/Edit/Delete命令单击[Add]按钮，进行下一个[ChooseElement Type]对话框1.5定义材料参数在ANSYS程序主界面，选择MainMenu→Preprocessor→Materia l Props→Materia l Models命令(1)选择对话框右侧S truct ural→Linear→Elastic→Isotropi c命令，并单击[Isotropi c]选项，接着弹出如下所示[LinearIsotropi c Properti es for Materia l Number 1]对话框。
有限元分析原理与步骤
有限元分析原理与步骤
有限元分析是一种数值计算方法，用于解决工程结构的力学问题。
它将任意复杂的结构分割成为若干个简单的子结构，通过数学模型和计算机软件进行力学分析。
有限元分析的步骤如下：
1. 建立几何模型：根据实际结构的几何形状，使用CAD软件
或者手工绘图等方式建立三维或二维模型。
2. 网格划分：将结构模型划分成若干个小单元，如三角形、四边形或六边形等，这些小单元构成了有限元网格。
3. 选择适当的元素类型：根据结构的特性选择合适的元素类型，如杆件元、梁单元、板单元等。
4. 建立整体刚度矩阵：根据每个小单元的几何形状和材料性质，计算每个小单元的刚度矩阵，将其组装成整个结构的刚度矩阵。
5. 施加边界条件：确定结构的边界条件，如固定支座、约束等。
6. 施加荷载：施加力、压力、温度等荷载条件。
7. 求解方程：通过求解结构的刚度方程，得到结构的位移、应力、应变等结果。
8. 后处理结果：根据求解得到的结果，进行结果的可视化及分
析。
通过以上步骤，有限元分析可以提供结构的力学性能分析，如应力、应变、变形等，为工程设计和优化提供参考依据。
有限元分析过程
有限元分析过程：一，结构离散化1.选择单元类型2.单元划分；二，单元分析1.选择位移函数2.分析单元力学特性；三，整体分析1.集成整体结点载荷向量2.集成整体刚度方程3.引进边界约束条件，解总体刚度方程求出结点位移分量。
位移模式应满足下列收敛性条件：完备性 1.位移模式必须包含单元的常应变状态；2.位移模式必须包含单元的刚体位移；协调性 3.位移模式应尽可能反映位移的连续性。
单元刚度矩阵的性质：1.对称性；2.单元刚度矩阵与单元位置无关；3.奇异性。
总体刚度矩阵的性质：1.稀疏性；2.带状性；3.奇异性与对称性。
由单元刚度方程组集总纲时应满足的原则：1各单元在公共节点上协调地彼此连接，即在公共结点处具有相同的位移2结构的各节点离散出来后应满足平衡条件提高单元精度的方法:1增加结点数即提高位移模式的阶次2建立等参单元进行等参数变换等参数变换、等参数单元、等参单元具有哪些优越性？：1将局部坐标中几何形状的单元转换成总体坐标中几何形状复杂的单元且这种坐标变换和函数插值采用了相同数目的结点数参数和相同的插值函数2采用等参数变换的单元称为等参数单元3优点：可以很方便地用来离散具有复杂性体的结构。
由于等参变换的采用使等参单元特性矩阵的计算仍在单元的规则域内进行，边界条件：位移边界条件和应力边界条件引进位移边界条件的方法：对角元素改一和乘大数弹性力学中求解力学位移的方法：解析法或半解析法、数值法弹性力学的基本方程：平衡方程（静力平衡关系）、几何方程（应变分量与位移间的关系）、物理方程（应力分量与应变分量之间的关系）什么叫结点力和结点载荷？两者有什么不同？为什么应保留结点力的概念？：①结点力：结点对单元的作用力。
结点载荷：包括集中力和将体力、面力按静力等效原则移植到节点形成的等效载荷，原荷载和移植后的荷载在虚位移上的虚功相等②相对于整体结构来说，节点力是内力，结点载荷是外力③节点力的概念在建立单元刚度方程的时候需要用到在薄板弯曲理论中做了哪些假设？解：①板厚方向的挤压变形可忽略不计。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
简述有限元分析的实施步骤
1. 确定问题和目标
在进行有限元分析之前，首先需要明确问题和目标。
确定问题和目标将有助于
指导后续的分析工作，并确保分析结果的可靠性和实用性。
问题和目标可以是结构的强度分析、热传导分析、流体力学分析等。
2. 创建有限元模型
有限元模型是有限元分析的基础，它是结构物或系统的数学模型。
在创建有限
元模型时，需要进行以下步骤：
•定义几何形状：通过使用CAD软件或手动绘制来定义结构物或系统的几何形状。
这包括绘制结构物的边界、孔洞和特征。
•离散化：将结构或系统划分为有限数量的离散区域，称为有限元。
这些有限元可以是三角形、四边形或其他形状，取决于需要分析的问题类型。
•定义材料属性：为每个有限元分配适当的材料属性，如弹性模量、泊松比、密度等。
这些属性将影响到模型的响应。
•定义边界条件：定义结构或系统的边界条件，如固定边界、受力边界等。
这些边界条件将模拟实际结构中的限制条件。
3. 制定数学模型
在进行有限元分析之前，需要将物理模型转化为数学模型。
数学模型是基于物
理方程和边界条件的方程组。
制定数学模型的步骤如下：
•应用力学原理：根据问题类型，采用适当的力学原理，如静力学原理、动力学原理等。
力学原理将为问题提供方程基础。
•建立强度方程：根据力学原理，建立物体或结构物的均衡方程。
这些方程将描述结构的受力分布和变形情况。
•引入边界条件：基于前面创建的有限元模型，将边界条件应用于强度方程。
这将包括施加受力、固定节点等。
4. 进行数值计算
有限元分析的核心部分是进行数值计算。
在这一步骤中，使用适当的数值方法
和算法，求解数学模型得到物理问题的解。
数值计算的步骤如下：
•网格生成：通过将结构物或系统划分为离散区域生成网格。
这个网格将用于数值计算过程中的逼近。
•建立刚度矩阵：根据有限元模型和材料属性，建立刚度矩阵。
刚度矩阵描述了结构物的刚度特性。
•应用边界条件：将边界条件应用于刚度矩阵。
这将创建一个系统的等式，描述结构对外部加载的响应。
•求解方程：通过解决线性或非线性方程组，得到结构物或系统的解。
这可以使用迭代方法、矩阵求逆或其他数值方法实现。
5. 分析和评估结果
获取解后，需要对结果进行分析和评估。
这将帮助理解结构物或系统的响应，并为决策提供重要的信息。
分析和评估结果的步骤如下：
•结果可视化：通过绘制位移、应力、应变等结果的图形，对结果进行可视化。
这将帮助理解结构物的受力分布和变形情况。
•结果比较：将模拟结果与实验结果或其他分析方法得到的结果进行比较。
这将有助于验证模拟的准确性，并评估模型的可靠性。
•参数分析：根据需要，可以进行参数分析，从而研究不同参数对结果的影响。
这将帮助优化设计和改进结构物或系统的性能。
6. 结论和讨论
在分析和评估结果后，需要做出结论并进行讨论。
结论应基于对结果的分析，并回答问题和达到目标。
讨论应涉及结果的限制、不确定性和可能的改进方向。
以上就是有限元分析的实施步骤的简要描述。
这些步骤是进行有限元分析的基本流程，能够帮助工程师和研究人员获得准确、可靠的分析结果，并为结构的设计和优化提供指导。
