弧齿锥齿轮与准双曲面齿轮设计与制造的现状

合集下载

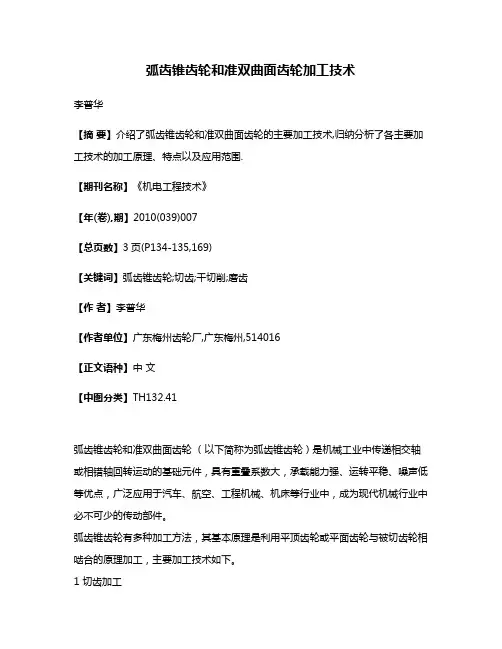

弧齿锥齿轮和准双曲面齿轮加工技术

弧齿锥齿轮和准双曲面齿轮加工技术

弧齿锥齿轮和准双曲面齿轮加工技术李普华【摘要】介绍了弧齿锥齿轮和准双曲面齿轮的主要加工技术,归纳分析了各主要加工技术的加工原理、特点以及应用范围.【期刊名称】《机电工程技术》【年(卷),期】2010(039)007【总页数】3页(P134-135,169)【关键词】弧齿锥齿轮;切齿;干切削;磨齿【作者】李普华【作者单位】广东梅州齿轮厂,广东梅州,514016【正文语种】中文【中图分类】TH132.41弧齿锥齿轮和准双曲面齿轮(以下简称为弧齿锥齿轮)是机械工业中传递相交轴或相错轴回转运动的基础元件,具有重叠系数大,承载能力强、运转平稳、噪声低等优点,广泛应用于汽车、航空、工程机械、机床等行业中,成为现代机械行业中必不可少的传动部件。

弧齿锥齿轮有多种加工方法,其基本原理是利用平顶齿轮或平面齿轮与被切齿轮相啮合的原理加工,主要加工技术如下。

1 切齿加工1.1 切齿原理弧齿锥齿轮是在铣齿机上加工的,这种机床是按齿轮啮合原理设计的。

机床上的摇台机构模拟一个假想的齿轮,安装在摇台上的刀盘的切削面是假想齿轮的一个轮齿,当被加工齿轮与假想齿轮以一定的传动比绕各自的轴线旋转时,刀盘就会在齿坯上切出一个齿槽。

齿轮的切削过程就像一对弧齿锥齿轮的啮合过程一样,刀盘的切削面与被加工的轮齿曲面是一对完全共轭的齿面。

1.2 切齿方法(1)展成法按展成法加工,刀盘各刀齿旋转轨迹代表假想冠轮(平顶或平面冠轮)轮齿表面,机床摇台与被加工齿轮作相对滚动中完成一个齿槽(或一个齿侧面)的切削。

对于渐缩齿锥齿轮,一般是根据假想平顶齿轮原理加工,是间断分齿的,对于等高齿锥齿轮,是根据平面齿轮原理加工,是连续分齿的[1]。

(2)成型法对于从动齿轮,当传动比大于2.5时,由于其齿形接近于直线,为了提高生产效率可以采用成型法加工。

切削加工时没有展成运动,加工出的齿轮齿形与刀具切削刃形状相同。

为了保证齿轮副的正确啮合,相配主动齿轮的齿形要加以相应的修正。

我国锥齿轮技术的现状和发展动向_张静

我国锥齿轮技术的现状和发展动向_张静

基金项目:河南省自然科学基金资助项目(021*******)作者简介:张静(1975-),女,河南省南阳市人,硕士生收稿日期:2002-08-30文章编号:1000-5080(2003)01-0040-04我国锥齿轮技术的现状和发展动向张 静,杨宏斌,邓效忠,梁桂明(河南科技大学机电工程学院,河南洛阳471003)摘要:对锥齿轮技术的发展状况和发展方向的系统研究,是促进锥齿轮工业进一步发展和系统研究的重要基础。

本文就锥齿轮的设计,加工和材料三个方面进行了系统的论述:非零变位和局部综合法代表了当前先进的设计方法;局部综合法在数控加工中的应用是获得高啮合性能的必要手段。

优质碳素钢,复合材料和工程塑料等多种材料的应用是扩展齿轮应用领域的必要保证。

最后本文指出锥齿轮的发展趋势是:绿色制造、低噪声、低消耗以及高耐用性。

关键词:锥齿轮;非零变位;局部综合;啮合质量中图分类号:TH132.421文献标识码:A0 前言渐开线齿轮自1694年[1]首次被研制成功以来,因其制造简单而沿用至今不衰。

随着工业的迅速发展,比渐开线齿轮更为复杂的齿轮不断出现,其中最为重要的首推弧齿锥齿轮和准双曲面齿轮这两种新型的锥齿轮。

锥齿轮在相交轴传动中,由于其重合度高、传动平稳而广泛使用于我国的汽车、拖拉机、机床、航空、航海等行业。

1 我国锥齿轮技术的现状锥齿轮在几何上非常复杂,其设计和制造方法密切相关,加工中的切齿调整方案直接影响着齿轮副的啮合质量。

而我国在生产中广泛使用的用于锥齿轮设计与加工的各种计算卡和计算机软件大多停留在20世纪70年代初期的水平,其切齿计算中的控制参数多,不易操作使用,切齿计算结果在很大程度上取决于操作者的经验和技术水平[2]。

我国航空用锥齿轮的设计中对静态性能的考虑较多,而对动态性能考虑不足,因此可靠性与国外相比有较大差距。

由此可见,关于锥齿轮的设计、加工和材料的讨论对于提高我国锥齿轮的设计水平、降低研制成本、提高产品质量,具有重要的理论和实践意义。

弧齿锥齿轮齿轮基础知识

弧齿锥齿轮齿轮基础知识

弧齿锥齿轮齿轮基础知识齿轮的用途很广,是各种机械设备中的重要零件,如机床、飞机、轮船及日常生活中用的手表、电扇等都要使用各种齿轮。

齿轮还可按其外形分为圆柱齿轮、锥齿轮、非圆齿轮、齿条、蜗杆蜗轮;按齿线形状分为直齿轮、斜齿轮、人字齿轮、曲线齿轮;按轮齿所在的表面分为外齿轮、内齿轮;按制造方法可分为铸造齿轮、切制齿轮、轧制齿轮、烧结齿轮等。

软齿面的齿轮承载能力较低,但制造比较容易,跑合性好,多用于传动尺寸和重量无严格限制,以及小量生产的一般机械中。

因为配对的齿轮中,小轮负担较重,因此为使大小齿轮工作寿命大致相等,小轮齿面硬度一般要比大轮的高。

硬齿面齿轮的承载能力高,它是在齿轮精切之后,再进行淬火、表面淬火或渗碳淬火处理,以提高硬度。

但在热处理中,齿轮不可避免地会产生变形,因此在热处理之后须进行磨削、研磨或精切,以消除因变形产生的误差,提高齿轮的精度。

制造齿轮常用的钢有调质钢、淬火钢、渗碳淬火钢和渗氮钢。

铸钢的强度比锻钢稍低,常用于尺寸较大的齿轮;灰铸铁的机械性能较差,可用于轻载的开式齿轮传动中;球墨铸铁可部分地代替钢制造齿轮;塑料齿轮多用于轻载和要求噪声低的地方,与其配对的齿轮一般用导热性好的钢齿轮。

而齿轮理论和制造工艺的发展将是进一步研究轮齿损伤的机理,这是建立可靠的强度计算方法的依据,是提高齿轮承载能力,延长齿轮寿命的理论进行轮齿修形,以改善齿轮运转的平稳性,并在满载时增大轮齿的接触面积,从而提高齿轮的承载能力。

弧齿锥齿轮弧齿锥齿轮和准双曲面齿轮是汽车、拖拉机、缝纫机、工程机械、电动工具、气动工具、冶金、钻井机械等传动装置中的重要零件,过去由于弧齿锥齿轮和准双曲面齿轮的设计、制造较为复杂,所以国内能生产的企业并不多,但随着改革开放引进了大量的国外切齿设备,特别近年来由于民营企业的崛起,国内生产弧齿锥齿轮和准双曲面齿轮的厂家越来越多。

螺旋锥齿轮:当主从动齿轮的轴线垂直成90度,相交于一点,也有非正交的情况(下图1)。

弧齿锥齿轮与准双曲面齿轮设计与制造的现状

弧齿锥齿轮与准双曲面齿轮设计与制造的现状

弧齿锥齿轮与准双曲面齿轮设计与制造的现状张金良 邓效忠 郭 强 魏冰阳 方宗德471003 河南科技大学471004 中国一拖集团有限公司通配厂710072 西北工业大学摘要 在大量查阅和研究的基础上,对国内外有关弧齿锥齿轮与准双曲面齿轮的设计、接触性能分析、制造技术的最新研究动态做了介绍,并对今后的研究作了展望。

Abstract An introduction on design,mechanical analysis,manufacture technology and nonlinear oscillation analysis of spi ral bevel and hypoid gears is presented,and future research field is pointed out.关键词:弧齿锥齿轮 准双曲面齿轮 齿面接触分析 设计制造技术引言随着计算技术、信息技术以及基础科学的进步,弧齿锥齿轮与准双曲面齿轮传动技术近年来也有很大的发展,新的设计理念、加工方法、实验测试技术不断涌现,并朝着高速、重载、轻质的方向发展。

锥齿轮的齿面形式完全由加工机床所决定,传统的曲线齿锥齿轮的加工机床主要有3种,即Glea son、Klingelnberg和Oerlikon机床,目前应用最为广泛的是Gleason制机床,因此,本文主要以Gleason制为介绍的主要内容。

1 设计及接触分析研究现状传统的Gleason技术[1]是以 局部共轭原理 为基础的。

首先切出大轮齿面,然后选取一计算参考点,求出与大轮齿面做线接触的小轮齿面在参考点处的位置、法向量以及法曲率等一阶、二阶接触参数,然后根据要求修正小轮齿面在参考点处的法曲率,并以此为基础来确定小轮切齿调整参数。

由此可见,修正小轮齿面在参考点处的法曲率是弧齿锥齿轮与准双曲面齿轮技术的关键和难点,并且修正后的齿面啮合性能只能通过试切滚检或通过仿真分析后才能知道。

曲线锥齿轮的应用与发展

曲线锥齿轮的应用与发展

曲齿锥齿轮的应用与发展摘要:纵观曲齿锥齿轮的发展历史可以看出:其两种主要类型—弧齿和摆线齿,是由加工机床决定的。

随着机械科学与其他学科的交叉,切削刀具与被加工齿轮之间的相对位置可以通过控制系统实现相当灵活的连续变动,曲齿锥齿轮的齿线和齿形应该将具有更大的选择范围。

此外,应用计算机辅助技术可以充分挖掘传统加工机床潜在的强大的机械性能,使现有的廉价生产设备转变为高效、高可靠性、操作简便灵活的先进设备。

关键词:曲齿锥齿轮,发展,特点中图分类号:TH 132.421、传统曲齿锥齿轮的类型和特点曲齿锥齿轮按齿线类型可分为弧齿和摆线齿两种。

用展成法切齿时,锥齿轮(以及相应的准双曲面齿轮)相当于与一个假想的产形轮作切齿啮合,刀刃作切削运动时,产形面包络出被加工齿面。

产形面与冠轮的分度平面的交线称为冠轮的齿线,加工弧齿锥齿轮时,刀刃形成的齿线为圆弧;加工摆线齿锥齿轮时,刀刃形成的齿线为长辐外摆线。

与直齿锥齿轮相比,曲齿锥齿轮齿面的相对曲率半径较大,承载能力高;且轴向重合度大,传动平稳;齿面局部接触对误差敏感性小。

所以曲齿锥齿轮以及相应的准双曲面齿轮广泛地应用于铁路机车、船舶、汽车、拖拉机、大型输送机、掘进机、钻井机等多种类型的重型机械产品中,是机械上传递相交轴间运动和动力的主要零、部件。

弧齿(如Gleason制)锥齿轮是当前应用最为广泛的曲齿锥齿轮,它的加工工艺和相关的啮合理论的研究已较为成熟。

但因它的齿线是圆弧,加工中不能连续分度,机床及附属设备庞大,刀盘规格及数量多,而且由于采用平顶齿原理(加工收缩齿),其加工原理本身就存在误差,为了修正这些误差,导致机床调整及调整计算十分复杂,适用于大批量生产。

摆线齿(如Klingelnberg制)锥齿轮的成形原理较弧齿锥齿轮复杂得多,大多数理论都是通过控制产形面的齿面结构,甚至仅控制产形面的齿线形状来间接控制齿轮副的啮合特性,因此切齿参数大多通过经验公式和图表来确定,实际生产中通过试切和研磨来修正。

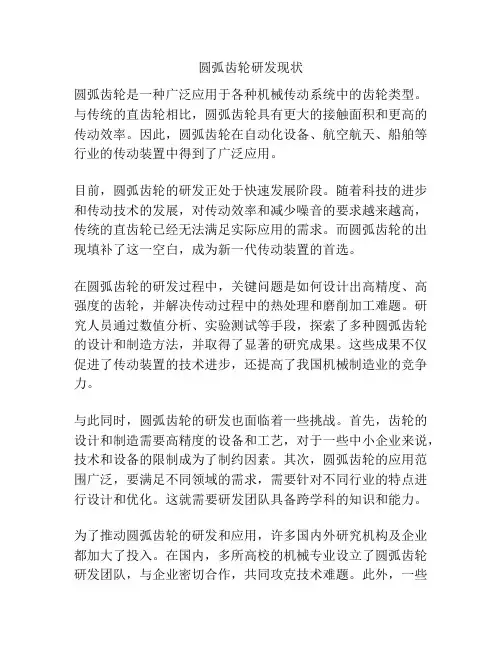

圆弧齿轮研发现状

圆弧齿轮研发现状

圆弧齿轮研发现状圆弧齿轮是一种广泛应用于各种机械传动系统中的齿轮类型。

与传统的直齿轮相比,圆弧齿轮具有更大的接触面积和更高的传动效率。

因此,圆弧齿轮在自动化设备、航空航天、船舶等行业的传动装置中得到了广泛应用。

目前,圆弧齿轮的研发正处于快速发展阶段。

随着科技的进步和传动技术的发展,对传动效率和减少噪音的要求越来越高,传统的直齿轮已经无法满足实际应用的需求。

而圆弧齿轮的出现填补了这一空白,成为新一代传动装置的首选。

在圆弧齿轮的研发过程中,关键问题是如何设计出高精度、高强度的齿轮,并解决传动过程中的热处理和磨削加工难题。

研究人员通过数值分析、实验测试等手段,探索了多种圆弧齿轮的设计和制造方法,并取得了显著的研究成果。

这些成果不仅促进了传动装置的技术进步,还提高了我国机械制造业的竞争力。

与此同时,圆弧齿轮的研发也面临着一些挑战。

首先,齿轮的设计和制造需要高精度的设备和工艺,对于一些中小企业来说,技术和设备的限制成为了制约因素。

其次,圆弧齿轮的应用范围广泛,要满足不同领域的需求,需要针对不同行业的特点进行设计和优化。

这就需要研发团队具备跨学科的知识和能力。

为了推动圆弧齿轮的研发和应用,许多国内外研究机构及企业都加大了投入。

在国内,多所高校的机械专业设立了圆弧齿轮研发团队,与企业密切合作,共同攻克技术难题。

此外,一些大型企业也在圆弧齿轮的制造和应用方面进行了积极的探索,不断提高产品的质量和性能。

目前,我国已经取得了一系列圆弧齿轮研发方面的成果。

比如,圆弧齿轮的设计分析软件已经开发成功,并广泛应用于实际生产中。

一些大型工程机械企业已经开始使用圆弧齿轮传动装置,并取得了显著的节能和效益效果。

这些成就不仅满足了国内市场的需求,还有一定的出口潜力。

总的来说,圆弧齿轮的研发正处于快速发展阶段。

虽然在技术和市场方面还存在一些挑战,但是随着更多的研究机构和企业的参与,这些问题也将逐渐得到解决。

相信在不久的将来,圆弧齿轮将成为机械传动领域的主流产品,并为我国的工业制造业做出更大的贡献。

弧线等高齿高减速比准双曲面齿轮的设计与加工试验

弧线等高齿高减速比准双曲面齿轮的设计与加工试验

弧线等高齿高减速比准双曲面齿轮的设计与加工试验弧线等高齿高减速比准双曲面齿轮的设计与加工试验1. 引言减速器是机械传动中常用的装置,用于减小电机输出的转速,提高输出的扭矩。

减速器中,齿轮传动是最常见和重要的一种形式。

现有的齿轮传动结构种类繁多,为了满足不同的工况要求,人们不断研究和开发新的齿轮设计。

2. 弧线等高齿高减速比准双曲面齿轮的设计2.1 弧线等高齿高减速比准双曲面齿轮的基本原理弧线等高齿高减速比准双曲面齿轮是一种新型的齿轮传动结构,它采用了准双曲面齿轮齿面的设计原理,并在齿面上增加了弧线等高的齿形。

这样设计的齿轮,在传动过程中具有更大的传动比和更小的传动误差,能够有效提高传动效率和精度。

2.2 弧线等高齿高减速比准双曲面齿轮的设计方法弧线等高齿高减速比准双曲面齿轮的设计过程主要包括两个步骤:齿轮几何参数设计和齿形修正设计。

首先,根据所需的传动比和输入输出轴的位置要求,确定齿轮的基本几何参数,包括分度圆直径、齿数、模数等。

然后,根据准双曲面齿轮的设计原理,计算得出齿轮齿面的曲线方程,并在此基础上增加弧线等高的齿形。

3. 弧线等高齿高减速比准双曲面齿轮的加工试验3.1 加工试验方案的设计为了验证弧线等高齿高减速比准双曲面齿轮的设计可行性和加工可行性,我们设计了一套加工试验方案。

试验方案包括:齿轮加工设备的选择、切削工艺参数的确定、齿轮加工精度要求的设定等。

3.2 加工试验的具体步骤在符合试验方案设计的加工设备上,根据设计的齿轮几何参数和齿形修正方案,进行齿轮的加工试验。

试验中要控制好切削速度、进给速度和切削深度等工艺参数,以保证加工质量。

同时,为了检验齿轮的传动性能,还需要进行传动试验,测试齿轮的传动比和传动误差。

4. 结果与讨论通过加工试验,我们得到了一批弧线等高齿高减速比准双曲面齿轮样品。

经过测量和测试,我们发现这些齿轮具有较好的几何尺寸精度和传动性能。

其传动比稳定,传动误差较小,能够满足设计要求。

弧齿锥齿轮和准双曲面齿轮节齿调整计算新方法

弧齿锥齿轮和准双曲面齿轮节齿调整计算新方法

弧齿锥齿轮和准双曲面齿轮节齿调整计算新方法弧齿锥齿轮和准双曲面齿轮都是常见的齿轮类型,广泛应用于机械传动系统中。

在使用过程中,为了确保齿轮传动的性能和减小齿轮对的磨损,需要对齿轮的节齿进行调整。

本文将介绍弧齿锥齿轮和准双曲面齿轮节齿调整的新方法。

弧齿锥齿轮是近年来发展起来的一种齿轮传动形式,具有传动效率高、传动比范围大等优点。

而准双曲面齿轮是一种特殊的齿轮传动形式,适用于高精度传动和高速传动等场合。

无论是弧齿锥齿轮还是准双曲面齿轮,都需要在制造过程中进行节齿调整。

传统的节齿调整方法主要依靠试验和经验,这种方法存在着时间长、成本高和调整结果不一致等问题。

为解决这些问题,近年来提出了一种基于数学模型的节齿调整方法。

基于数学模型的节齿调整方法首先需要建立齿轮模型。

对于弧齿锥齿轮而言,可以采用有限元法建立齿轮的几何模型,并利用有限元软件对齿轮进行分析和计算。

对于准双曲面齿轮而言,可以采用数学模型和仿真软件进行建模和计算。

建立齿轮模型后,需要根据实际情况选择节齿调整的参数。

对于弧齿锥齿轮而言,可以选择齿顶距、齿根距和齿顶高等参数进行调整。

对于准双曲面齿轮而言,可以选择节齿面曲率半径等参数进行调整。

接下来,利用数学模型计算出节齿调整后的齿轮性能。

对于弧齿锥齿轮而言,可以计算出齿面接触应力、齿面接触疲劳寿命和传动误差等性能指标。

对于准双曲面齿轮而言,可以计算出齿面接触压力、接触位移和承载能力等性能指标。

最后,根据计算结果确定最佳的节齿调整方案。

可以比较不同调整方案的性能指标,选择性能最优的方案。

需要注意的是,节齿调整应该尽量保持齿轮的传动效率和稳定性,同时考虑制造成本和可行性等因素。

总之,基于数学模型的节齿调整方法可以提供准确、高效和可行的节齿调整方案。

通过该方法,可以优化齿轮的性能和减小齿轮对的磨损,提高齿轮传动系统的可靠性和使用寿命。

【doc】格里森专家制造系统(GEMS)开创弧齿锥齿轮及双曲面齿轮数字化制造新纪元

【doc】格里森专家制造系统(GEMS)开创弧齿锥齿轮及双曲面齿轮数字化制造新纪元

格里森专家制造系统(GEMS)开创弧齿锥齿轮及双曲面齿轮数字化制造新纪元樊奇★产品与技术Products&Technology-A-格里森专家制造系统(GEMS)开创弧齿锥齿轮及双曲面齿轮数字化制造新纪元樊奇,让?德福(美国格里森公司,美国纽约罗彻斯特市大学大道1000号,邮编:NY14692,USA)要:格里森专家制造系统(GleasonExpertManufacturingSystem),简称GEMS系统.GEMS系统是一个集成机网络软件系统,它集成格里森基于视窗平台的圆锥齿轮软件模块(CAGETM4WIN,G-AGETM4WIN,Manager,FEA,andUMCTM)于一体,提供工程工作站和格里森数控机床之间的信息通讯和互换.统创造一个高效,无缝,协同的圆锥齿轮制造系统.-C介绍开发GEMS系统新软件模块的有关理论,包括计算机模拟数控机床加工圆锥齿轮,轻载和重载下的齿合模拟(TCA和L TCA),齿面误差修正,以及高阶运动误差设计等.同时介绍GEMS系统的功能和应用.VIS系统的应用必将开创弧齿锥齿轮及双曲面齿轮数字化制造新纪元,中国已在应用这项新技术方面首先迈的一步.害词:凤凰数控机床,格里森专家制造系统(GEMS系统),弧齿锥齿轮及双曲面齿轮GleasonExpertManufacturingSystem(GEMS)OpensaNewErafor DigitizedManufacturingofSpiralBevelandHypoidGears QiFanandRonDafoe(TheGleasonWorks,Rochester,NY14692,USA)stract:GEMSisanintegratednetworksoftwaresystem,whichallowsthenew GleasonWindowsbasedbevel:wareprograms(CAGE~4MIN,G-AGE~4MIN,SummaryManager,FEA,a ndUMCTM)runningOilengineeringwork—OcommunicateandexchangeinformationwithGleasonCNCmachines,GE MSprovidesanefficient,seamless~rgeticbevelge arproductionsystem.Theworl’dsfirstcompleteGEMSsyste mwasrealizedinChina.1ecturefirstpresentssometheoreticalbackgroundofthedevelopmentofthen ewsoftwareprograms,which computerizedmodelingofCNCbevelgearmachiningprocesses,simulation ofgearmeshingunderlightandatload(TCAandL TCA,toothsurfacecorrections,anddesignofhigherorder motiongraphs.Thefunctions licationofGEMSarealsodescribed. rationofGEMSwillopenanewerafordigitizedmanufacturingofspiralbevel andhypoidgears.Chinawas tomakeasuccessfulsteptowardtheapplicationofthisnewtechnology. Fwords:PhoenixCNCmachine,GleasonExpertManufacturingSystem(GE MS),Spiralbevelandhypoid}者在2005年4B9-10日为配合CIMT2005展会主题而举办的”数字化制造技术与装备最新发展”国际论坛上发表的论文.--M4期2005年8月87l前言★产品与技术Products&Technology★格里森公司的创始人威廉?格里森先生于1874年发明了世界第一台圆锥齿轮刨齿机.从而开创了圆锥齿轮这一新的工业领域,为动力传动提供了更多的形式.从此,格里森公司就成为世界齿轮技术的领头羊,今天,随着格里森公司的全球化,其产品涵盖完整的齿轮切削机床和刀具以及服务,包括圆锥和圆柱齿轮的各种加工设备.格里森公司在齿轮理论方面也一直处于世界领先地位,其科研和各种研究成果在世界上享有声誉.世界知名的齿轮科学家威尔德哈泊(ErnstWildhaber),巴克斯特(MeriwetherL.Baxter)等都是成名于格里森公司的.格里森公司已成为圆锥齿轮技术和理论的同义词.早在上世纪7O年代,格里森圆锥齿轮技术和机床就开始引入中国市场,从机械摇台机床到最新的凤凰Ⅱ型数控机床,格里森公司不断向中国输入其最先进的圆锥齿轮设计和制造技术,机床和服务,始终致力于服务中国的汽车工业,航天航空及动力设备制造工业.今天,与格里森凤凰机相配套,格里森公司开始推出其先进的数字化圆锥齿轮制造技术,即格里森圆锥齿轮制造专家系统,(GEMS系统).GEMS系统是基于计算机网络的一体化制造系统,它将格里森公司现有软件模块如CAGET~4WIN,G—AGETM4WIN,Summary Manager,FEA,及UMC集成,实现工程工作站和格里森数控机床之间的信息互换和享用.GEMS提供了一个高效,无缝和协同的圆锥齿轮生产制造系统.世界上首套完整的GEMS系统已在中国某传动机械厂成功安装投产.GEMS系统为圆锥齿轮制造提供了最优化的解决方案.本文首先介绍有关开发GEMS系统的基本理论,包括数控加工圆锥齿轮的计算机模拟,轻载和重载下的齿面接触分析(TCA和L TCA)技术,轮齿齿面误差修正,高阶运动曲线的设计等.然后对GEMS系统的构成和功能模块作一些介绍.2新型凤凰数控机床运动学模型格里森凤凰系列数控机床的广泛应用已经给弧齿锥齿及双曲面齿轮的制造技术带来了巨大的进步.最新系列的凤凰Ⅱ型机床(见图1和2)包括切齿机和磨齿机,利用全新的整体式床身设计,从而减少了占地图l凤凰Ⅱ型系列结构模型图2凤凰II型275G磨齿机面积,提高了机床刚性,主轴由数字直接驱动电机驱动,省掉了机械传动元件,提高了驱动速率,从而大大地降低了生产周期和提高了机床精度.机床的其他运动轴由数字伺服电机直接驱动,以实现给定的齿面产形运动,凤凰机床采用自容式电器和液压装置设计,从而使安装和调整便捷.凤凰机系列并不改变基于机械摇台式机床的传统圆锥齿轮理论和现有的圆锥齿轮技术,圆锥齿轮工程师仍然能利用现有的术语和设计工具,来设计和计算机床调整参数,这些机械机床设置调整参数和运动关系可由专门的翻译程序转化成数控机床的数字化指令,通过这些指令来控制凤凰机床六个轴的运动以实现用户所定义的齿面几何形状.图3所示为一个圆锥齿轮产形机床运动模型,该模型含有l1个运动单元(列表1),圆锥齿轮工程师不会对该模型感到陌生,因为它实际上直接表达了机械摇台式机床的运动结构关系,产形轮和被加工齿轮之间的运动是由摇台和工件之间的展成运动来实现的.在加工非展88WMEMg期2005年8月成齿轮时,摇台保持静止不动.图3弧齿锥齿及双曲面齿轮产形机床的运动模型表1机床运动单元和旋转轴线编号运动单元名称和相关运动l机床床身,运动参考系2摇台,旋转运动/摇台转角3偏心装置,径向刀位运动4刀转角调整运动5刀倾机构,刀倾调整运动6刀具旋转运动轴线7工件旋转运动轴线8工作台,工件垂直轮位调整运动9工件轴向轮位调整运动lO工件安装机床根角运动l1床位运动/产形轮轴向运动摇台旋转轴线b偏心机构轴线刀具主轴轴线d工件主轴轴线工件机床根角旋转中心由于格里森凤凰机的数字化万能特性,图3所示机床的运动模型可以虚拟地将机床调整参数和运动表达为有关摇台运动参数的函数.即:★产品与技术Products&Technology-kR=Rw+R(‘P)(1)X6k(‘P)(2)S=So+S(‘p)(3)Em=E~+E(‘P)(4)(‘P)(5),(‘P)(6)j=Jo+j(‘p)(7)i=io+i(‘p)(8)公式中第一项是机床基本参数调整的常数项,第二项是动态变动量,表达为摇台运动参数的函数.公式(1)~(8)所表达的运动关系是通过计算机程序翻译成数字化指令来控制凤凰机的运动实现的.公式(1)~(8)中的动态变化部分为凤凰机加工各种综合修形和修正的轮齿齿面几何形状提供了支持.计算机化的数字模拟和模型化锥齿轮加工产形过程是GEMS系统软件模块开发的理论基础.机床运动模型的运动链被每个运动单元分解并表达为一系列相对运动关系,然后由相应的矩阵系列表达成坐标变换后得到的齿面数字模型(如图4所示).基于该运动模型,相啮合齿轮副的齿面可以解析地表达为齿面上的位置矢量(如图5所示).一≤0..|,.,:图4机床运动模型的数字表达rl=rl(l,01)凡l=凡l(l,01)tl=£l(l,0,)/’2=r2(,)凡2=凡2(2,02)t2=£2(2,)图5配对齿轮齿面副的几何模型VVMEM4期2005年8月89.一,,0”~._’~;『7\,一★产品与技术Products&Technology★3先进的间歇分度法和连续分度法格里森公司有两大类弧齿锥齿轮和双曲面齿轮的加工方法,即间歇分度法和连续分度法.该两种方法都已得到广泛的应用.GEMS系统同时支持这两种方法.早在1914年,JamesE.Gleason和AuthurL.Stewart 就申请了一种连续分度法,80年代初期,随着格里森凤凰机的出现,在此基础上格里森开发了一种新型的连续分度法,并推向市场.间歇分度法和连续分度法的基本区别在于(见图6):(1)在连续分度法中,工件上的轮齿是连续分度滚切出来的,工件和刀盘按照给定的分度运动关系作连续的分度运动,而间歇分度法是在加工每个齿槽后, 工件作一次间歇式的分度运动,所以间歇分度法也称为单分度法.同间歇分度法类似,连续分度法的小轮是用展成法切削的,而大轮可用成形法或展成法,成形法具有较高的生产率;(2)用间歇分度法形成的轮齿纵向点线是圆弧,而连续分法的轮齿纵向点线是延长外摆线;(3)连续分度法采用等高齿制,而间歇分度法采用收缩齿制.间歇分度法有五刀法和双面法,利用五刀法能对齿面的几何形状进行灵活控制,双面法更多地用于磨齿工艺,并运用高阶修形技术实现高阶运动曲线的设计.格里森连续分度法,采用格里森TRI—AC~和PEN. TAC@刀具.格里森连续分度法加工得到的齿轮具有均匀倾斜的接触痕迹,从而有利于齿面研磨,提高研齿效率.格里森先进的干切技术可同时运用于这两种切齿方法.YgYga)b)图6间歇分度法(a)和连续分度法(b)格里森公司采用先进的逆向优化设计技术,通过综合优化产形轮参数和产形运动参数,对齿面进行综合修形,从而得到优化的齿面的接触痕迹,斜向和传动比误差函数.经过优化的齿轮具有低的应力和传动噪声,吸收误差的能力强.弧齿锥齿轮和双曲面齿轮的齿面计算机模拟生成是基于一种新开发的产形模型的.该模型能同时应用于间歇分度法和连续分度法.并能计算各种齿面修形以达到优化的齿面接触区和运动误差的设计目标.4先进的齿面接触分析(TCA)和加载接触分析(L TCA)技术齿面接触分析(TCA)和加载接触分析(L TCA)技术是由格里森公司最先开发和引入的设计方法和工具.利用TCA计算程序能对齿面的接触质量进行分析和评估,从而达到优化设计的目的,TCA技术的应用在圆锥齿轮的设计和开发过程中起到了必不可少的作用. TCA技术利用非线性迭代方法通过计算机程序实现,随着计算机技术的发展,TCA理论和技术也得到提升,GEMS的CAGE4WIN软件模块包括了最新研制开发的新TCA程序,该先进的TCA程序是基于本文所介绍的齿面产形模型的,TCA技术不仅是分析工具也成为圆锥齿轮综合设计工具.TCA实际上是计算机模拟齿轮啮合过程(图7所示),它模拟各种安装和变形误差对齿轮啮合质量的影响.其基本算法是基于两曲面∑1和∑2在空间接触时,在接触点处两齿面的位置矢量相等,并且单位法矢量公线的条件.图7b)所示为TCA的数学模型,TCA结果是接触痕迹图和运动误差图,这些结果是与检测机上得到的结果一致的.图7c)所示是模拟安装误差参数△E,a)三维接触模型b)TCA算法Shaften,Ar一厶PPin_啪AIiC)安装参数△E,△G.△P.和A Y模拟图7轮齿接触模拟TCAWMEM4期2005年8月△G,△尸和△的数学表达,新TCA程序能模拟单齿啮合和多齿啮合的一对齿轮接触情况,以及齿中心,大端,小端位置啮合状况.图8所示为TCA的输出界面.兽麓基毁毒囊学———.l嚣船;墼l器馥嚣嚣糍l—l...÷毒一一一一…一..fi图l—2—11{a)单齿啮合TCAb)多齿啮合TCA图8TCA输出结果加载条件下接触分析(L TCA)是格里森公司首先在上世纪70年代开发出来的,现在格里森公司正推出其最新版本的L TCA软件,新版本L TCA是基于有限元(FEA)分析计算方法的,它利用TCA所产生的齿面几何,定义轮齿啮合的有限元模型,图9所示为一个多齿啮合的有限元模型,齿面接触的非线性运动是通过一种特殊的”间隙”单元来模拟的,该模型同时考虑扭矩的变化和模拟轮齿轴的刚性条件.a)大轮FEA模型b)小轮FEA模型图9FEA模型先进的L TCA程序给设计者提供了一个分析真实加载情况下齿轮接触情况的有效工具.图l0所示为L TCA 的输出界面,其接触痕迹变化的过程是所加扭矩的函~…i0,毒荔~{===]二三囊耋三薹篓董=羞鲤苎l£团—兰_j篡竺I★产品与技术Products&Technology★数.第一个界面所示结果是与TCA的结果一致的,被视为基准接触,其后L TCA结果均是对应于多级加载条件的.另外,一个专用的FEA软件包00已开发出来,以提供更多的应力分析.5先进的轮齿修形技术齿面在理论上的线接触,对于安装误差是很敏感的,并导致边缘接触,产生大应力集中和传动噪声.为了避免边缘接触,齿面在设计时必须预先考虑点接触设计,这样在齿轮传动的每一个瞬时,其接触痕迹是一个椭圆,齿面修形决定了齿面的接触特性,如接触痕迹的大小,方向和形状以及与运动误差的大小.齿面的修形是相对于共轭齿面刮去一层表面材料,使得实际齿面相对于理论共轭齿面产生一定量的偏差.修形包括齿廓方向和齿面纵向修形两种方案,齿廓修形可通过刀具修形或产形运动修正来实现,齿面纵向修形可通过产形运动来实现,修形过程最终是通过机床的设置和调整参数来完成的.圆锥齿轮齿面修形通常同时包含齿廓方向和齿面纵向修形.格里森公司开发了一种逆向优化设计方法,进行齿面的综合修形的,该方法是基于二次曲面理论的并可在计算机上利用CAGEWIN软件自动完成,从而得到经优化的齿面接触特性.通常所设计的运动函数是抛物线运动误差,其优点是抛物线函数能自动吸收因安装误差而导致的线性误差,因为线性误差会导致齿轮传动较大的冲击和振动及噪声.格里森公司的凤凰Ⅱ型机床利用其万能运动的功能可对齿面进行各种复杂的修形.另外,格里森公司开发了一种高阶运动误差的设计方法,如图11所示,该高阶运动误差曲线可应用于精密圆锥齿轮传动的场合,以达到提高齿轮强度和降低传动噪声的目的.该高阶运动误差设计可利用被称为UMC 的特殊程序模块来完成,设计过程是基于对齿面失配关系的控制来实现的,高阶运动误差通常对应于多齿啮合,大倾斜接触痕迹的设计,而且其误差必须控制在很小的范围内,故须用磨齿工艺来完成.图10U’CA输出结果=:==:’………一{,一1.一.I一≥爱一;,l—0一l…{j:三:二三二:二i{【:二:’=二::二ii_蚶?秭_?£臼一;JJjWiEi4期2005年8月91★产品与技术Products&Technology★高阶运动曲线图11运动曲线的设计6尖端的齿面误差修正技术众所周知,理论设计的齿面很难通过制造过程精确得到,各种机加工误差和热处理变形等制造误差使得实际机加工t~->J的齿面相对理论齿面之问产生误差. 因此,需要对实际齿面进行修正,误差齿面修正是一项尖端的技术,该项技术将齿轮理论和齿轮加工工艺过程相结合,利用先进的硬件和软件加以实现.通常,当一个齿轮完成切削或磨削后,将其进行齿面坐标测量,并将齿面测量坐标值与理论或样本齿面坐标进行对照,从而得到一个误差曲面,在工程上,该误差曲面可足够精确地利用二阶多项式来表达:=no+Ⅱ1+cl+n3+Ⅱ4y+(1(9)这里是齿面测量点在法线方向的误差,公式(9)实际上将误差分解为零阶,一阶和二阶误差.这些误差分别对应于齿厚误差,压力角和螺旋角误差,曲率和挠率误差,利用误差修正技术的目的就是将这些误差减小到最小值,齿面误差修正的评估是利用误差平方和或均方根来完成的.利用格里森CAGE1M4WIN和G—AGWIN软件模块进行齿面修形计算,可自动通过程序得到机床调整参数.图12所示为一个齿面误差修正的实例,可以看到原始误差齿面经过二阶修正后,误差大大降低.GEMS提供了一个真正的闭环网络修正环境.原始卤面误差:误差平方和=O.000108阶修正后齿面误差:误差平方和=O.000047二阶修正后齿面误差:误差平方和:O.000002S%fEf’4sn1n∞’9图l2齿面误差修正7先进的格里森凤凰机床调整卡管理软件格里森凤凰机床调整卡管理软件(SummaryMan- ager)是基于数据库的软件包,实现工程工作站和格里森数控凤凰机之间的机床调整卡的自动化管理,其方式可以是联机或脱机式的.该软件包含以下功能模块: (1)管理凤凰切齿或磨齿机床调整卡文件;(2)以脱机方式进行调整卡的编辑,打印等操作;(3)将机械摇台机床的调整参数转换为数控凤凰机床的调整参数;(4)在机床之间传递信息;(5)将机械机床的调整参数转化为凤凰机的数控参数,并传到编辑器上进行修正.该软件允许用户将其风凰机的信息存放于数据库中,并按一定的系列号存取这些信息.调整卡管理软件能将机床设置数据输入到机床上,可利用脱机表达的方式对每台机床进行操作,机床数据既可存放于局部机器上也可存放在网络服务器上,实现真实的多用户存储.对机床的数量无限制,并允许许多用户同时存储数据.8GMES系统的构成格里森专家制造系统(GEMS)是一个网络程序集成系统,图13所示为其系统构成结构,该项技术将格里森基于视窗的圆锥齿轮设计软件如CAGETM4WIN,G—AGETM4WIN,SummaryManager,FEA(有限元)和UMC哪程序模块集成一体,并实现工程工作站和格里森凤凰机之间的信息交换.该系统具有可扩充性,可利用用户现有的TCP/IP兼容的计算机网络系统和基于服务器的关系型数据库实现无缝数据共享.它通过消除多余繁琐的人工数据输入…葡…蘸一砖一鹜昔曾切fr,-和磨一一一l~…一一一一一函研浅图13GEMS~WMEM4期2005年8月过程,创造了一个协同高效的工程设计和车间制造之间的信息交换.GEMS系统由以下模块组成:(1)应用软件,CAGEllM4WIN程序,它是由多项功能模块组成的,为用户提供设计和分析圆锥齿轮的全套工具.用户通过输入圆锥齿轮的基本参数,就可以利用该软件得到设计齿轮尺寸参数,TCA计算结果,L TCA计算结果,根切计算检查,齿面失配图形,机床调整数据,测量数据,以及刀具数据.(2)格里森自动齿轮修正软件,该软件基于齿面误差测量数据和误差修正矩阵,对切齿或磨齿齿面进行修正,使齿面误差控制在误差范围内.该软件可用于联机和脱机操作两种模式,用于脱机操作时,可在工程工作站上进行,用于联机操作时,可直接在测量机上运行.(3)高阶运动曲线设计模式UMC喇模块,提供齿面优化功能,利用凤凰机的万能运动特性进行高阶运动曲线设计以达到优化接触痕迹, 降低噪声的设计目的.(4)有限元(FEA)T900程序,是一个综合的圆锥齿轮强度分析软件包,可应用于轮图l4闭环设计和齿面修正工艺系统★产品与技术Products&Technology★齿载荷和分配计算,接触和弯曲强度计算,加载下的运动误差分析等功能.(5)格里森机床调整管理软件模块,用于脱机和联机方式的调整卡数据库的网络管理.GEMS系统创造了一个真正的闭环设计和齿面修正的工艺系统,如图14所示,该闭环系统以下列闭环流程工作:(1)利用CAGE4WIN,CAGE,FEA等软件模块在工程工作站上完成圆锥齿轮设计,输出理论机床调整参数和齿面测量方案;(2)凤凰数控机床的机床调整卡管理软件将机床设置数据和刀具参数传送到凤凰机上;(3)凤凰数控机床执行切齿工艺;(4)凤凰数控机床执行磨齿工艺;(5)格里森一马尔GMx测量系统对加工后的齿面进行坐标测量并将测量数据与理论坐标值或样本数字化的齿面坐标值进行比较,确定齿面误差;(6)利用G—AGE修正软件进行自动修正计算,并输出机床调整数据,该机床调整数据反馈到工程设计工作站,更新设计参数;(7)切削修正后的齿轮,进入第二循环阶段.通常该闭环修正系统,只需两次迭代就能优化齿面修正过程.9结论本文介绍格里森专家制造系统(GEMS)开发理论基础和GEMS结构组成及其各模块的功能.GEMS系统是将格里森公司尖端和新一代数控凤凰机和其软件系统完美结合的产物,GEMS提供了一个高效,无缝,和协同的圆锥齿轮制造系统.可以预见,广泛应用GEMS系统将开创弧齿圆锥齿轮和双曲面齿轮数字化制造的新纪元.参考文献【1】Krenzer,T.J.,1990,”Face-MillingorFaceHobbing”,AG—MA.TechnicalPaper.9O几’M13.[2】Stadtfeld,H.J.,2000,Adram’edBevelGearTechnolog5,The GleasonWorks,Edition2000.[3】Litvin,F.L.,1994,GearGeonvetr~”andAppliedTheory. PrenticeHal1.[4]GleasonMagazine,/NMOTION,IMTS’04/JIMTOF’04ISSUE.V o1.1,No.3【5】Gleasonmagazine,INMOTION,GEAREXPO&EMOSHOW ISSUE,V o1.1,No.2WMEM4期2005年8月93。

准双曲面齿轮设计和加工计算新方法

准双曲面齿轮设计和加工计算新方法

在设计和加工准双曲面齿轮时,传统的方法可能存在一些限制和挑战。

然而,在新技术不断涌现的今天,我们有机会探索更先进的方法来解决这些问题。

通过全面评估和深入讨论,我们可以发现一些新的计算方法,为准双曲面齿轮的设计和加工带来新的可能性。

一、准双曲面齿轮的特点和挑战准双曲面齿轮是一种复杂的齿轮类型,其特点包括齿面曲率半径变化大、曲线型式特殊、齿顶和齿根尖锐等,这给设计和加工带来了一定的挑战。

传统的设计方法可能无法完全满足准双曲面齿轮的要求,而传统的加工方法则可能面临加工精度和效率的问题。

二、新方法的探索与应用针对准双曲面齿轮设计和加工的挑战,我们可以探索一些新的方法和技术,以应对这些问题。

可以基于几何学和数学模型,结合计算机辅助设计和制造技术,通过多学科交叉融合,发展出新的设计和加工计算方法。

三、基于数学模型的深入研究在准双曲面齿轮的设计和加工中,数学模型起着关键作用。

通过对数学模型的深入研究和理解,我们可以揭示准双曲面齿轮的特殊曲线型式,探讨曲率半径变化对齿轮性能的影响,从而为设计和加工提供更精确的计算方法。

四、结合计算机辅助设计与制造技术计算机辅助设计与制造技术的应用,为准双曲面齿轮的设计和加工提供了新的可能性。

通过利用计算机软件,可以实现对复杂曲面的精确建模和仿真分析,为准双曲面齿轮的设计和加工提供可靠的支持。

五、个人观点和总结从我的个人观点来看,准双曲面齿轮的设计和加工计算新方法是一个充满挑战和机遇的领域。

通过全面评估和深入探讨,我们可以不断探索新的计算方法,为准双曲面齿轮的设计和加工开辟新的道路。

在这一过程中,我们也可以不断完善自己的理论知识和实践经验,为行业的发展和进步贡献自己的力量。

在总结和回顾本文内容时,我们深入探讨了准双曲面齿轮设计和加工计算新方法的重要性和必要性。

我们从准双曲面齿轮的特点和挑战出发,探讨了新方法的探索与应用,深入研究了数学模型和计算机辅助设计与制造技术的结合,最后共享了个人观点和总结。

航空弧齿锥齿轮精确动态设计方法研究思路

航空弧齿锥齿轮精确动态设计方法研究思路

第十届航空发动机动力传输学术讨论会会议论文集1引言航空弧齿锥齿轮精确动态设计方法研究思路赵宁方宗德扬宏斌(西北工业大学机械系)摘要:分析、研究了国内外对弧齿锥齿轮的研究现状。

在考虑离心力、轮齿变形、齿轮振动、齿轮整体结构形状及几何尺寸、多齿对啮合等因素对弧齿锥齿轮啮合质量、动态性能影响的基础上.提出充分利用结构的循环对称特性进行航空弧齿惟齿轮精确动态设计的思路,为设计制造具有良好动力学性能的航空孤齿锥齿轮提供指导和保障。

利用本文思路建立的方法可大量节省计算时问,太大提高计算精度和计算效率。

美键词:弧齿锥齿轮动态设计循环对称结构动应力弧齿锥齿轮是齿轮传动中最为复杂的一种,在以旋翼推进为动力飞行器的动力传输中得到了广泛的应用。

作为航空动力传输系统中的重要部件,弧齿锥齿轮传动系统的力学行为、工作性能和可靠性对飞行器有着重要的影响。

航空弧齿锥齿轮具有高速、重载、轻质量和可靠性要求高的特点,由于结构质量的减轻、传递功率的加大,使得系统的激振力增大。

弧齿锥齿轮传动系统的振动不但会产生噪声和导致传动系统不稳定,而且会使传动系统失效,严重威胁飞机的飞行安全,甚至会导致严重的毁机事故【lqJ。

为了解决上述问题.多年来许多专家学者一直在关注齿轮动力学问胚。

弧齿锥齿轮的几何性状与啮合理论非常复杂,一直是齿轮制造过程中的难点,其振动分析和控制技术也是难度很高的工程理论问题。

对于弧齿锥齿轮动力学的研究,不仅要对齿轮系统的振动机理有全面的了解,设计出啮台质量好、传动平稳、噪声低的弧齿锥齿轮系统,而且弧齿锥齿轮动应力水平的降低将会提高其使用寿命和可靠性。

2几何分析研究现状美国G1eason公司40年代杰出的科学家Wildhaber和Baxt竹Lo5j对弧齿锥齿轮的发展做出了卓越的贡献。

自那时以来,Gle.a90n公司的齿轮技术从加工齿轮的机床调整卡的计算,到轮齿接触分析(TCA)及轮齿加载接触分析(LTCA)、有限元分析等都在不断完善和发展。

准双曲面齿轮副几何参数设计研究现状与展望

准双曲面齿轮副几何参数设计研究现状与展望
t r sg a nt o uc d a o e pr s e t e e pr s nt d. e sde i n w s i r d e nd s m o p c s w r e e e K e r s:hy i e r y wo d po d g a s;ge om e rc p r m e e ; d sgn;pr c s i t i a a tr ei o e sng
收 稿 日期 :2 1 —0 —1 00 1 5
作 者 简 介 :刘
芳 ( 9 4 , , 读 硕 士 , 究 方 向为 车 辆 传 动技 术 , — i:uag 3 8 1 3 em 1 8 一) 男 在 研 E ma l fn 8 1 @ 6 .o li
传 统 的 准 双 曲 面齿 轮 副 几 何参 数 设 计 方 法是
采 用 格 里 森 计 算 卡 中 的 1 0个 计 算 步 骤 Ⅲ ] 虽 然 5 3 ,
有 的设计 手 册用 计算 公 式员 理 解其 几何 设计 的原理 . 实 从
1 准双 曲面齿轮副几何参数设计 的现状
准双 曲面齿 轮 副在 几何 上非 常 复杂 , 其设 计 又
和制造 密 切相关 , 工 过程 中的切齿 调 整方 案直 接 加
际 角度来 看 , 里森 计算 式是 基 于人 工手 算来 编制 格 的, 因此存 在 以下 的不足 : 1 )方法 复 杂 , 精确 度 不 高. 格里 森 公 司为 求解 齿轮副几 何参 数方 程 组 引用 了 大量 公式 , 需 要进 并
第2 4卷 第 2期 21 0 0年 6月










Vo . 4 No 2 12 .
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

弧齿锥齿轮与准双曲面齿轮设计与制造的现状张金良¥邓效忠¥郭强¦魏冰阳¥方宗德§¥471003河南科技大学¦471004中国一拖集团有限公司通配厂§710072西北工业大学摘要在大量查阅和研究的基础上,对国内外有关弧齿锥齿轮与准双曲面齿轮的设计、接触性能分析、制造技术的最新研究动态做了介绍,并对今后的研究作了展望。

Abstract An introduction on design,mechanical analysis,manufacture technology and nonlinear oscillation analysis of sp-i ral bevel and hypoid gears is presented,and future research field is pointed out.关键词:弧齿锥齿轮准双曲面齿轮齿面接触分析设计制造技术引言随着计算技术、信息技术以及基础科学的进步,弧齿锥齿轮与准双曲面齿轮传动技术近年来也有很大的发展,新的设计理念、加工方法、实验测试技术不断涌现,并朝着高速、重载、轻质的方向发展。

锥齿轮的齿面形式完全由加工机床所决定,传统的曲线齿锥齿轮的加工机床主要有3种,即Glea-son、Klingelnberg和Oerlikon机床,目前应用最为广泛的是Gleason制机床,因此,本文主要以Gleason制为介绍的主要内容。

1设计及接触分析研究现状传统的Gleason技术[1]是以/局部共轭原理0为基础的。

首先切出大轮齿面,然后选取一计算参考点,求出与大轮齿面做线接触的小轮齿面在参考点处的位置、法向量以及法曲率等一阶、二阶接触参数,然后根据要求修正小轮齿面在参考点处的法曲率,并以此为基础来确定小轮切齿调整参数。

由此可见,修正小轮齿面在参考点处的法曲率是弧齿锥齿轮与准双曲面齿轮技术的关键和难点,并且修正后的齿面啮合性能只能通过试切滚检或通过仿真分析后才能知道。

因此,为了得到满意的啮合性能往往需要反复多次,且需要经验的积累。

文献[2]撇开Gleason技术,提出了局部综合法。

就是在参考点处指定齿面接触点的迹线方向、传动比变化率以及瞬时接触椭圆长轴的长度,利用微分几何理论,推导出小轮齿面在参考点处的主曲率及主方向,由此得到加工小轮的机床调整参数。

借助于局部综合法,可以利用二阶接触参数有效地预控齿面在参考点处及其附近的啮合性能。

通过局部综合法加工参数设计,我们只能预控参考点处接触迹线方向、传动比变化率以及瞬时接触椭圆长轴的长度等二阶接触参数;由齿面的光滑连续性,可以控制参考点附近齿面的二阶性质,但是无法控制远离参考点的齿面性质,可能出现接触迹线严重弯曲,瞬时接触椭圆长轴的长度变化剧烈等现象,以至于齿面接触区域出现菱形、鱼尾形、扇形、三角形或梯形等情形。

出现以上的问题,都是由于齿面三阶以及更高阶接触参数值的变化所引起的。

文献[3]用曲率张量和活动标架法等数学工具建立了一套完整的三阶接触分析体系。

用该方法不仅可计算出瞬时传动比、加速度、接触迹线的方向、瞬时接触区域的形状,而且还可计算出高阶加速度、接触迹线的测地曲率及瞬时接触区域的变化情况。

他们利用加工机床多余可选的参数来优化弧齿锥齿轮与准双曲面齿轮的三阶接触参数,并以此来实现在整个传动过程中都有较好的接触性能。

该方法是一个分析、研究、设计、制造高质量的局部点接触共扼齿面的有效工具。

三阶接触分析理论可以说是局部综合法的自然发展,两者构成了一个完整的体系。

在弧齿锥齿轮与准双曲面齿轮齿形设计方面,文献[4]提出了非零变位的思想。

该方法突破了传统的齿轮设计在选取变位系数时只能进行高度变位的*国家自然科学基金(50175090)资助项目9拖拉机与农用运输车限制,可按照一定的啮合性能要求优选变位系数,这就使弧齿锥齿轮与准双曲面齿轮的变位系数的选取更加灵活,以利于齿轮设计的优化,使我们能够设计出噪声低、承载能力高的齿轮。

文献[5]提出的基于功能需求的齿面主动设计方法是一种全新的设计方法,可以直接设计齿面啮合过程中的接触迹线,瞬时接触椭圆长轴的尺寸,并且根据需要设计高阶加速度;由此得到有各种变化规律和形状的传动误差曲线,从而得到所需的齿面。

该种方法从整体上描述了齿面的性态以及齿轮副在整个啮合过程中的啮合状况。

但此种设计要在Free-form锥齿轮机床上才能实现。

文献[6]在对高齿制弧齿锥齿轮与准双曲面齿轮技术做了深入研究的基础上,提出以增加弧齿锥齿轮与准双曲面齿轮的齿高来提高齿轮副的重合度,从而提高齿轮副啮合传动的平稳性和承载能力。

文献[7]提出的基于传动误差的高重合度弧齿锥齿轮与准双曲面齿轮设计方法是一较新的设计思想。

该方法充分利用传动误差所反映的齿轮啮合信息,包括设计重合度、实际重合度、振动激励、边缘接触、载荷齿间分配和齿面印痕相对于误差的敏感性等,以提高实际重合度为目的,充分地利用齿轮齿面,扩大接触区域,减少齿轮的内在激励,以期减少振动和噪音。

齿面接触分析技术近期也有了新的发展。

随着有限元技术的发展,利用有限元方法来分析齿轮加载后的接触情况的研究成果越来越多。

文献[8]借助有限元方法,进行加载接触分析,不但能得到加载传动误差曲线,还可以计算出实际重合度。

文献[9]通过引入载荷当量安装调整值以及传动角位移协调原则等概念,建立了一套局部共轭齿轮副加载接触分析计算方法。

文献[10]提出了在设计及制造误差和受载变形的情况下,弧齿锥齿轮与准双曲面齿轮的轮齿接触分析方法;并在柔性多体运动学基础上,建立了两弹性共轭齿面运动基本方程。

将啮合点弹性变形分解为支承变形、轮体变形和接触变形,获得了变形前后齿面几何量的变化规律以及两弹性点共轭齿面间的接触条件,提出了一种在初始设计阶段就可保证弧齿锥齿轮具有预期加载接触性能的主动设计方法。

文献[11,12]用齿面法向量与顶锥法向量的叉积来表示边缘曲线的切向量,从而很好地解决了边缘接触问题;后来又用有限元法、柔度矩阵法以及数学规划法建立了承载接触或无载接触分析,得到了完整的传动误差曲线及接触区域图形,从而更准确地描述了齿轮副的啮合过程;并由此提出了将局部综合法加工参数设计、TC A技术和LTC A技术构成闭式反馈优化设计回路这一新的思路和方法。

由于机床加工误差和热处理后的变形,实际齿面往往与理论齿面相偏离。

关于实际齿面与真实齿面问题的研究也是目前研究的热点之一。

文献[13]将真实齿面表示成两个向量函数的和,其中一个表示由机床调整参数所确定的理论齿面的函数,另一个表示真实齿面与理论齿面之差的函数,利用C NC 坐标测量机测得齿面网格的偏差,用双3次柱样条函数来表示偏差函数,可进行真实齿面的TC A分析。

文献[14]以三坐标测量机实测齿面网格节点坐标为依据,利用曲面造型和C AGD理论与经典的齿轮啮合理论相结合,可以确定真实齿面的啮合区域和传动误差,还可以将大轮的齿面误差折算到小轮齿面,切齿时只对小轮做补偿。

2近代加工制造技术简介弧齿锥齿轮与准双曲面齿轮的加工制造技术与加工机床的进步有着密切的关系。

自从弧齿锥齿轮与准双曲面齿轮加工机床出现以来,刀倾法的引入是齿轮加工制造技术的一大突破;随着加工机床选装变性机构,弧齿锥齿轮与准双曲面齿轮的加工制造技术日臻完善,一些近代的齿轮啮合原理也转化到实际应用中。

通过改变刀倾和滚比,能够加工出半展成法齿轮副的小轮。

到目前为止,国内大多企业的齿轮加工仍是此类机床和方法。

随着数控技术的日益普及,数控技术在弧齿锥齿轮与准双曲面齿轮的加工中也得到了应用,特别是Free-Form锥齿轮机床的出现为制造出啮合性能良好的齿面提供了实现的可能。

理论上,Free-Form 锥齿轮机床可以实现齿面加工的任何运动,为齿面的设计、制造提供了更大的自由空间。

文献[2]给出了一种在Free-Form锥齿轮机床上实现加工齿面运动的方法,即通过等效转换,将传统摇台机构机床切齿时刀盘与工件齿轮的相对位置和相对运动关系在Free-Form锥齿轮机床上体现出来。

文献[5]建立了面向五轴联动C NC锥齿轮机床的切齿加工基本理论,给出了根据齿面设计参数确定机床切齿加工参数的具体方法,推导出五轴联动C NC锥齿轮机床展成齿面的数学模型。

文献[15]在通用五坐标数控机床上实现螺旋锥102002年第5期齿轮加工,确定出螺旋锥齿轮NC加工方法。

利用坐标的变换,确定出刀具相对于工件的位置和姿态,实现刀具与工件的相对运动,从而将传统的螺旋锥齿轮加工的调整参数转换为适合NC机床加工的运动参数。

3动力学随着弧齿锥齿轮与准双曲面齿轮朝着高速、重载、轻质的方向发展,传动系统的振动、噪音等问题日益突出。

关于弧齿锥齿轮与准双曲面齿轮系统的动力学研究文献较少。

文献[16]给出了准双曲面齿轮传动的动载荷的计算方法。

后来文献[12]首次建立了弧齿锥齿轮与准双曲面齿轮非线性系统动力学方程,通过求解得到系统的频响曲线、相图、时间历程及动载荷,并且研究了局部综合法中预控参数及其他因素对齿轮系统振动的影响。

文献[6]给出了含有时变啮合刚度、传动误差及间隙的准双曲面齿轮单自由度非线性振动方程,并用打靶法和参数化法求得了非线性振动方程的周期解。

4研究展望就弧齿锥齿轮与准双曲面齿轮研究,本文提出如下建议:(1)对于弧齿锥齿轮与准双曲面齿轮,建立一套融合齿面几何、力学、齿轮系统动力学这样一种既考虑齿轮几何与应力方面的问题,又考虑到振动问题的设计方法。

(2)建立一套融合计算机、C NC锥齿轮机床以及CNC三坐标测量机的设计、制造、检测三位一体的现代方法。

(3)基于国内企业在弧齿锥齿轮与准双曲面齿轮设计、制造现状,建立一套优化齿面失配量、实现高阶传动误差以降低噪音的设计制造方法。

(4)建立面向通用五坐标数控机床的齿轮制造的理论和方法。

在通用五坐标数控机床上加工出接触性能优良、振动噪声低的弧齿锥齿轮与准双曲面齿轮。

(5)建立高重合度弧齿锥齿轮和准双曲面齿轮的优化设计方法,即如何选取接触迹线的方向、瞬时接触椭圆的长轴的长度、接触迹线的方向、传动比的一阶和二阶导数,使齿轮既有高的重合度又有对安装误差和制造误差低的敏感性。

参考文献1曾韬.螺旋锥齿轮设计与加工1哈尔滨:哈尔滨工业大学出版社,198912Li tvin F L1Gear Geometry and Applied Theory.Englewood Cliffes,New Jersey:Prentice Hall.Inc.,199413吴序堂,王小椿,李峰.曲线齿锥齿轮三阶接触分析法的原理及传动质量评价.机械工程学报,1994,30(3):47~57 4梁桂明,邓效忠,何兆旗.新型非零传动曲齿锥齿轮技术.中国机械工程,1997,8(1):97~1015吴训成,毛世民,吴序堂.点啮合齿面主动设计研究.机械工程学报,2000,36(4):70~736杨宏斌,范明,周彦伟,等.高齿准双曲面齿轮的研究.中国机械工程,2000,11(8):897~9007邓效忠,方宗德,张金良,等.弧齿锥齿轮高重合度设计.中国机械工程,2002,13(9):791~7958Litviin, F.T.,Chen,J.S.Application of Fini te Element Analysis for Determination of Load Share,Real Contact Ratio, Precision of Motion,and Stress Analysis.ASME Journal of Me-chanical Design,1996,118:561~567.9郑昌启,黄昌华,吕传贵.螺旋锥齿轮加载接触分析计算原理.机械工程学报,1993,29(4):50~5410王三民等.具有最佳加载接触性能的弧齿锥齿轮主动设计研究.机械科学与技术,2001,20(5):663~66411方宗德,杨宏斌.用规划法的齿轮有摩擦三维连续弹性接触分析.机械工程学报,1999,35(6):98~10112高建平.弧齿锥齿轮与准双曲面齿轮非线性系统动力学:[博士学位论文].西安:西北工业大学,1999113Zhang,Y.Litvin, puterized Analysis of M eshin g and Contact of Gear Real Tooth Surfaces.ASME Journal of M echanical Design,1994,116:677~68214孙殿柱,董学朱.真实齿面啮合分析.机械工程学报, 2000,36(8):98~10115王延忠,周云飞,等.基于通用五坐标数控机床螺旋锥齿轮NC加工研究.中国机械工程,12(8):903~90616方宗德.准双曲面齿轮传动的动载荷计算.汽车工程, 1994,16(2):92~97(收稿日期:2002-06-25)(编辑许诺)欢迎各企事业单位刊登广告11拖拉机与农用运输车。

相关文档
最新文档
