现代数字信号处理仿真作业
现代数字信号处理仿真作业

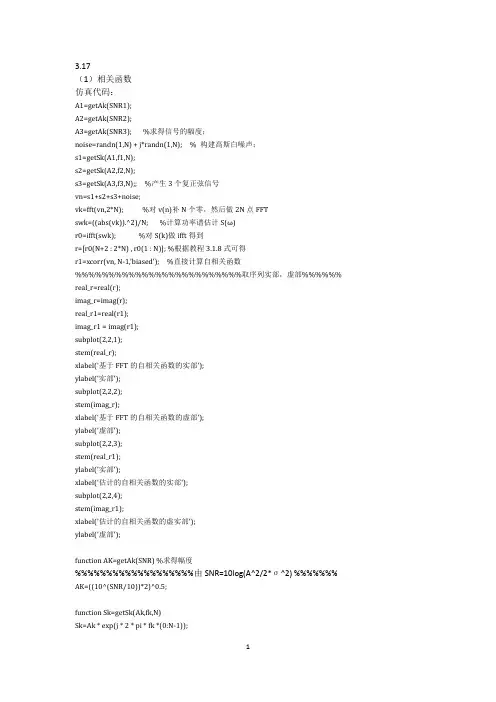

第三章仿真作业3.17
（1）代码
clear;
N=32;
m=[-N+1:N-1];
noise=(randn(1,N)+j*randn(1,N))/sqrt(2); f1=0.15;
f2=0.17;
f3=0.26;
SNR1=30;
SNR2=30;
SNR3=27;
A1=10^(SNR1/20);
A2=10^(SNR2/20);
A3=10^(SNR3/20);
signal1=A1*exp(j*2*pi*f1*(0:N-1));
signal2=A2*exp(j*2*pi*f2*(0:N-1));
signal3=A3*exp(j*2*pi*f3*(0:N-1));
un=signal1+signal2+signal3+noise;
uk=fft(un,2*N);
sk=(1/N) *abs(uk).^2;
r0=ifft(sk);
r1=[r0(N+2:2*N),r0(1:N)];
r=xcorr(un,N-1,'biased');
figure
subplot(2,2,1)
stem(m,real(r1));
xlabel('m');
ylabel('FFT估计r1实部');
subplot(2,2,2)
stem(m,imag(r1));
xlabel('m');
ylabel('FFT估计r1虚部');
subplot(2,2,3)
stem(m,real(r));
xlabel('m');
ylabel('平均估计r实部');
subplot(2,2,4)
stem(m,imag(r));
xlabel('m');
ylabel('平均估计r虚部');
仿真结果
（2）代码 clear; N=256;
noise=(randn(1,N)+j*randn(1,N))/sqrt(2); f1=0.15; f2=0.17; f3=0.26; SNR1=30; SNR2=30; SNR3=27;
A1=10^(SNR1/20); A2=10^(SNR2/20); A3=10^(SNR3/20);
signal1=A1*exp(j*2*pi*f1*(0:N-1)); signal2=A2*exp(j*2*pi*f2*(0:N-1)); signal3=A3*exp(j*2*pi*f3*(0:N-1)); un=signal1+signal2+signal3+noise;
-40
-20
02040-2000
2000
4000
m
F F T 估计r 1实部
-40
-20
02040
-2000
-100001000
2000m
F F T 估计r 1虚部
-40
-20
02040-2000
2000
4000
m
平均估计r 实部
-40
-20
02040
-2000
-1000010002000m
平均估计r 虚部
spr=fftshift((1/NF)*abs(fft(un,NF)).^2);
f1=(0:length(spr)-1)*(1/(length(spr)-1))-0.5;
M=64;
r=xcorr(un,M,'biased');
bt=fftshift(abs(fft(r,NF)));
f2=(0:length(bt)-1)*(1/(length(bt)-1))-0.5;
figure
subplot(1,2,1)
plot(f1,10*log10(spr/max(spr)));
xlabel('w/2pi');
仿真结果
w/2pi w/2pi
（3）
代码
clear;
N=1000;
fai1=rand(1,1)*2*pi;
fai2=rand(1,1)*2*pi;
noise=(randn(1,N)+j*randn(1,N))/sqrt(2);
un=exp(j*0.5*pi*(0:N-1)+j*fai1)+exp(-j*0.3*pi*(0:N-1)+j*fai2)+noise; p=8;
cx=xcorr(un,p,'biased');
rxx=cx(p+1:2*p)';
R=toeplitz(rxx);
[u,s]=eig(R);
ww=[-128:128]/128*pi;
e=exp(-j*ww'*[0:p-1])%k行m列
ev=e*u(:,1:p-2);
pw=1./real(diag(ev*ev'));
plot(ww/(2*pi),10*log10(pw)/max(pw));
仿真结果
-4
-0.5-0.4-0.3-0.2-0.100.10.20.30.40.5
3.20
（1）代码
clear;
N=1000;
fai1=rand(1,1)*2*pi;
fai2=rand(1,1)*2*pi;
noise=(randn(1,N)+j*randn(1,N))/sqrt(2);
un=exp(j*0.5*pi*(0:N-1)+j*fai1)+exp(-j*0.3*pi*(0:N-1)+j*fai2)+noise; p=8;
cx=xcorr(un,p,'biased');
rxx=cx(p+1:2*p)';
R=toeplitz(rxx);
[u,s]=eig(R);
nw=128;
ww=[-128:128]/128*pi; e=exp(-j*ww'*[0:p-1])%k 行m 列 ev=e*u(:,1:p-2);
pw=1./real(diag(ev*ev'));
plot(ww/(2*pi),10*log10(pw)/max(pw));仿真结果
距离单位圆最近的两个解为-0.2363-0.9717i 和0.3747+0.9271i ，对应的归一化频率为0.1889和-0.2880 （2）代码 clear; N=1000;
fai1=rand(1,1)*2*pi; fai2=rand(1,1)*2*pi;
noise=(randn(1,N)+j*randn(1,N))/sqrt(2);
un=exp(j*0.5*pi*(0:N-1)+j*fai1)+exp(-j*0.3*pi*(0:N-1)+j*fai2)+noise; p=8;
cx=xcorr(un,p,'biased'); rxx=cx(p+1:2*p)'; R=toeplitz(rxx); [u,s]=eig(R); nw=128;
ww=[-128:128]/128*pi;
e=exp(-j*ww'*[0:p-1])%k 行m 列 ev=e*u(:,1:p-2);
pw=1./real(diag(ev*ev'));
plot(ww/(2*pi),10*log10(pw)/max(pw)); 仿真结果
-2-10123456-3
3.21
代码
clear;
N=1000;
fai1=rand(1,1)*2*pi;
fai2=rand(1,1)*2*pi;
noise=(randn(1,N)+j*randn(1,N))/sqrt(2);
un=exp(j*0.5*pi*(0:N-1)+j*fai1)+exp(-j*0.3*pi*(0:N-1)+j*fai2)+noise; p=8;
for k=1:N-p
xs(:,k)=un(k+p-1:-1:k)';
end
rxx=xs(:,1:end-1)*xs(:,1:end-1)'/(N-p-1);
rxy=xs(:,1:end-1)*xs(:,2:end)'/(N-p-1);
[u,e]=svd(rxx);
ev=diag(e);
emin=ev(end);
z=[zeros(p-1,1),eye(p-1);0,zeros(1,p-1)];
cxx=rxx-emin*eye(p);
cxy=rxy-emin*z;
[U,E]=eig(cxx,cxy);
Z=diag(E);
ph=angle(Z)/(2*pi);
err=abs(abs(Z)-1);
仿真结果
最接近单位圆的两个解分别为0.5867+0.8097i和0.0349-0.9984i，对应的归一化频率为0.1502和-0.2444。
第四章仿真题作业
4-18
（1）产生随机序列
代码
clear;
data_len=512;
trials=100;
n=1:data_len;
a1=-0.975;
a2=0.95;
sigma_v_2=0.0731;
vn=sqrt(sigma_v_2)*randn(data_len,1,trials);
u0=[0 0];
num=1;
den=[1 a1 a2];
zi=filtic(num,den,u0);
u=filter(num,den,vn,zi);
(2)单次实验估计最优权向量
代码
clear;
data_len=512;
trials=100;
n=1:data_len;
a1=-0.975;
a2=0.95;
sigma_v_2=0.0731;
vn=sqrt(sigma_v_2)*randn(data_len,1,trials);
u0=[0 0];
num=1;
m=1;
den=[1 a1 a2];
zi=filtic(num,den,u0);
u=filter(num,den,vn,zi);
mu1=0.05;
mu2=0.005;
w1=zeros(2,data_len);
w2=zeros(2,data_len);
e1=zeros(data_len,1);
e2=zeros(data_len,1);
d1=zeros(data_len,1);
d2=zeros(data_len,1);
%for m=1:trials
for n=3:data_len-1
w1(:,n+1)=w1(:,n)+mu1*u(n-1:-1:n-2,:,m)*conj(e1(n));
w2(:,n+1)=w2(:,n)+mu2*u(n-1:-1:n-2,:,m)*conj(e2(n)); d1(n+1)=w1(:,n+1)'*u(n:-1:n-1,:,m); d2(n+1)=w2(:,n+1)'*u(n:-1:n-1,:,m); e1(n+1)=u(n+1,:,m)-d1(n+1); e2(n+1)=u(n+1,:,m)-d2(n+1); end
figure(1) hold on;
plot(w1(1,:));
plot(w1(2,:));
plot(w2(1,:),’g ’); plot(w2(2,:),’g ’) 仿真结果
（3）100次实验计算剩余均方误差 代码
clear;
data_len=512; trials=100; n=1:data_len; a1=-0.975; a2=0.95;
sigma_v_2=0.0731;
vn=sqrt(sigma_v_2)*randn(data_len,1,trials);
0100200300400500600
-1.5
-1
-0.5
0.5
1
1.5
u0=[0 0];
num=1;
%m=1;
den=[1 a1 a2];
zi=filtic(num,den,u0);
u=filter(num,den,vn,zi);
mu1=0.05;
mu2=0.005;
w1=zeros(2,data_len);
w2=zeros(2,data_len);
e1=zeros(data_len,1);
e2=zeros(data_len,1);
d1=zeros(data_len,1);
d2=zeros(data_len,1);
jn1=zeros(1,trials);
jn2=zeros(1,trials);
mse1=zeros(1,trials);
mse2=zeros(1,trials);
for m=1:trials
for n=3:data_len-1
w1(:,n+1)=w1(:,n)+mu1*u(n-1:-1:n-2,:,m)*conj(e1(n)); w2(:,n+1)=w2(:,n)+mu2*u(n-1:-1:n-2,:,m)*conj(e2(n)); d1(n+1)=w1(:,n+1)'*u(n:-1:n-1,:,m);
d2(n+1)=w2(:,n+1)'*u(n:-1:n-1,:,m);
e1(n+1)=u(n+1,:,m)-d1(n+1);
e2(n+1)=u(n+1,:,m)-d2(n+1);
end
jn1(m)=e1(256);
jn2(m)=e2(256)
mse1(m)=abs(sum(jn1(1:m))/m);
mse2(m)=abs(sum(jn2(1:m))/m);
end
figure(1)
hold on;
plot (mse1,'g');
plot(mse2,'b');
wopt=zeros(2,trials);
jmin=zeros(1,trials);
sum_eig=zeros(trials,1);
for m=1:trials
rm=xcorr(u(:,:,m),'biased');
r=[rm(512),rm(513);rm(511),rm(512)];
p=[rm(511);rm(510)]
wopt(:,m)=r\p;
[v,d]=eig(r);
jmin(m)=rm(512)-p'*wopt(:,m);
sum_eig(m)=d(1,1)+d(2,2); end
figure(2)
plot(jmin,'r');
sjmin=sum(jmin)/trials;
e1_100trials_ave=sum(jn1)/trials; e2_100trials_ave=sum(jn2)/trials; jex1=e1_100trials_ave-sjmin; jex2=e2_100trials_ave-sjmin;
sum_eig_100trials=sum(sum_eig)/100;
jexfin=mu1*sjmin*(sum_eig_100trials/(2-mu1*sum_eig_100trials)); jexfin2=mu2*sjmin*(sum_eig_100trials/(2-mu2*sum_eig_100trials)); m1=jexfin/sjmin; m2=jexfin2/sjmin; 仿真结果
LMS 算法学习曲线
剩余均方误差jex1=-0.0569,jex2=-0.0959 失调参数：m1=0.0523,m2=0.0050
10203040
5060708090100
00.050.10.150.20.250.30.350.40.45迭代次数
M S E
u=0.05u=0.005
第五章仿真题1、当M=2时构造yule_walk方程
=
得到
故自相关矩阵
2、当M=3时构造Yule_walk方程
=
得到
故自相关矩阵为
3、r1=[47.0487 46.5783
46.5783 47.0487]
eig_value=eig(r);
eig_spred=max(eig_value)/min(eig_value);
r2=[47.0487 46.5783 46.1125
46.5783 47.0487 46.5783
46.1125 46.5783 47.0487]
eig_value=eig(r2);
eig_spred=max(eig_value)/min(eig_value);
特征值扩展结果=199.0370,=444.4107 4、代码
clear;
data_len=10000;
trials=100;
n=1:data_len;
a1=-0.99;
M=2;
wsum=zeros(data_len,M);
esum=zeros(1,data_len);
sigma_v_2=0.93627;
for m=1:trials
vn=sqrt(sigma_v_2)*randn(data_len,1);
u(1)=vn(1);
for k=2:data_len
u(k)=-a1*u(k-1)+vn(k)
end
w(1,:)=zeros(1:M);
e(1)=u(1);
mu=0.001;
uu=zeros(1,M);
w(2,:)=w(1,:)+mu*e(1)*uu;
uu=[u(1) uu(1:M-1)];
dd=(w(2,:)*uu')';
e(2)=u(3)-dd;
for k=3:data_len
w(k,:)=w(k-1,:)+mu*e(k-1)*uu;
uu=[u(k-1) uu(1:M-1)];
dd=(w(k,:)*uu')';
e(k)=u(k)-dd;
end
wsum=wsum+w;
esum=esum+abs(e);
end
figure(1)
hold on;
plot(wsum/100);
plot(w);
figure(2)
plot(esum/100);
仿真结果
w
迭代次数n
迭代次数n
J （n ）
第六章仿真作业
6-13 代码
clear;
m=4;
n=1000;
f1=[0.1 0.25 0.27];
SNR=[30 30 27];
sigma=1;
am=sqrt(sigma*10.^(SNR/10));
t=linspace(0,1,n);
pha=2*pi*rand(size(f1));
vn=sqrt(sigma/2)*randn(size(t))+j*sqrt(si gma/2)*randn(size(t));
un=vn;
for k=1:length(f1)
s=am(k)*exp(j*2*pi*n*f1(k).*t+j*pha(k)); un=un+s;
end %产生观测信号
A=zeros(m,n-m+1);
for i=1:n-m+1
A(:,i)=un(m+i-1:-1:i);
end
[U,S,V]=svd(A');
invpha=V*inv(S'*S)*V';
p=1024;
f2=linspace(-0.5,0.5,p);
omega=2*pi*f2;
a=zeros(m,p);
for k=1:p
for i=1:m
a(i,k)=exp(-j*omega(k)*(i-1));
end
end
pmvdr=zeros(size(omega));
for k=1:p
pmvdr(k)=1/(a(:,k)'*invpha*a(:,k)); end
pmvdr=abs(pmvdr/max(abs(pmvdr)));
plot(omega/(2*pi),10*log10(pmvdr));
仿真结果
6-15
a1=0.99; sigma=0.995; N=1000; trials=500; n0=1; M=2; L=N-n0;
vn=sqrt(sigma)*randn(N,1,trials); nume=1; deno=[1 a1];
w/(2*pi)
归一化的功率谱密度/d B
u0=zeros(length(deno)-1,1);
w=zeros(M,L+1,trials);
epsilon=zeros(L,1,trials);
W_mean=zeros(M,L+1);
MSE=zeros(L,1);
for m=1:trials
xic=filtic(nume,deno,u0);
un=filter(nume,deno,vn(:,1,m),xic); b=un(n0+1:N);
un1=[zeros(M-1,1).',un.'].';
A=zeros(M,L);
for k=1:L
A(:,k )= un1(M-1+k:-1:k);
end
delta=0.004;
lambda=0.98;
P1=eye(M)/delta;
for k=1:L
PIn=P1*A(:,k);
denok=lambda+A(:,k)'*PIn;
kn=PIn/denok;
epsilon(k,1,m)=b(k)-w(:,k,m)'*A(:,k);
w(:,k+1,m)=w(:,k,m)+kn*conj(epsilon(k,1,m ));
P1=P1/lambda-kn*A(:,k)'*P1/lambda;
end
MSE=MSE+abs(epsilon(:,1,m)).^2;
W_mean=W_mean+w(:,:,m);
end
figure(1);
plot(1:L,1/trials*MSE);
xlabel('迭代次数');
ylabel('MSE');
figure(2);
plot(1:L+1,1/trials*W_mean); xlabel('迭代次数');
ylabel('权值');
