高中物理闭合电路的欧姆定律练习题及答案一、高考物理精讲专题闭合电路的欧姆定律1.小勇同学设计了一种测定风力大小的装置，其原理如图所示。
E是内阻不计、电动势40Q的定值电阻。
v是由理想电压表改装成的指针式测风力为6V的电源。
R0是一个阻值为显示器。
R是与迎风板A相连的一个压敏电阻，其阻值可随风的压力大小变化而改变，其关系如下表所示。
迎风板人的重力忽略不计。
试求：(1)利用表中的数据归纳出电阻R随风力F变化的函数式；(2)若电压表的最大量程为5V,该装置能测得的最大风力为多少牛顿；(3)当风力F为500N时，电压表示数是多少；(4)如果电源E的电动势降低，要使相同风力时电压表测得的示数不变，需要调换R0，调(只写结论)换后的R0的阻值大小如何变化？R=30-°・°4F(°)；(2)F=550N；(3)U=4.8V；(4)阻值变【答案】(1)m大【解析】【分析】【详解】A F(1)通过表中数据可得：=S故R与F成线性变化关系设它们的关系式为：ARR=kF+b代入数据得：R=30-0.04F(Q)①(2)由题意，R0上的电压U R =5V，通过R0的电流为0RU1=青②U =竺=4.8V ⑤R T ③解①~④式，得，当电压表两端电压U 为5V 时，测得的风力最大RF 二550N ④m(3)由①式得R =10Q(4)阻值变大2. 如图所示，水平U 形光滑框架，宽度L=1m ，电阻忽略不计，导体棒ab 的质量m =°.2弦，电阻R=0.50，匀强磁场的磁感应强度B=0.2T ，方向垂直框架向上•现用F=1N 的拉力由静止开始向右拉ab 棒，当ab 棒的速度达到2m/s 时，求此时：(1) ab 棒产生的感应电动势的大小； (2)ab棒产生的感应电流的大小和方向；(3) ab棒所受安培力的大小和方向；【答案】(1)0.4V (2)0.8A 从a 流向b (3)0.16N 水平向左(4)4.2m/s 2 【解析】 【分析】 【详解】试题分析：(1)根据切割产生的感应电动势公式E=BLv ，求出电动势的大小.(2)由闭合电路欧姆定律求出回路中电流的大小，由右手定则判断电流的方向•(3)由安培力公式求出安培力的大小，由左手定则判断出安培力的方向.(4)根据牛顿第二定律求出ab 棒的加速度.(1)根据导体棒切割磁感线的电动势E=BLv=0.2x l x 2V=0.4VE 04(2)由闭合电路欧姆定律得回路电流I ==A =0.8A ,由右手定则可知电流方向R 0.5为：从a 流向b(3)ab 受安培力F =BIL =0.2x 0.8x l N=0.16N ,由左手定则可知安培力方向为：水平向左 (4)根据牛顿第二定律有：F -F =ma ，得ab 杆的加速度安4.2m/s23 14+1 A=0.2A1-0.16/m/s2=0.23.在如图所示的电路中，电阻箱的阻值K是可变的，电源的电动势为E,电源的内阻为r,其余部分的电阻均可忽略不计。
物理电路练习题及讲解高中
物理电路练习题及讲解高中### 练习题1：电阻串联题目：在一个电路中，有两个电阻R1和R2，R1=100Ω，R2=200Ω。
当它们串联时，求总电阻。
解答：在串联电路中，总电阻等于各部分电阻之和。
因此，总电阻R总 = R1 + R2 = 100Ω + 200Ω = 300Ω。
### 练习题2：欧姆定律的应用题目：一个电阻器R=150Ω，通过它的电流I=0.5A。
求电压U。
解答：根据欧姆定律，电压U等于电流I乘以电阻R，即U = I * R。
所以，U = 0.5A * 150Ω = 75V。
### 练习题3：并联电路的电压题目：两个电阻R1=200Ω和R2=300Ω并联在一个电源上，电源电压U源=12V。
求每个电阻上的电压。
解答：在并联电路中，所有并联元件上的电压相等。
因此，每个电阻上的电压等于电源电压，即U1 = U2 = U源 = 12V。
### 练习题4：功率计算题目：一个灯泡的电阻R=60Ω，它在220V的电压下工作。
求灯泡的功率P。
解答：功率P可以通过公式P = U^2 / R计算。
将给定的值代入公式，得P = (220V)^2 / 60Ω ≈ 806.67W。
### 练习题5：电路的总功率题目：在一个电路中，有两个电阻R1=120Ω和R2=240Ω，它们并联在一个电源上，电源电压U源=10V。
求电路的总功率P总。
解答：首先计算每个电阻上的功率：- P1 = U源^2 / R1 = (10V)^2 / 120Ω = 8.33W- P2 = U源^2 / R2 = (10V)^2 / 240Ω = 4.17W总功率P总是两个电阻功率之和：- P总 = P1 + P2 = 8.33W + 4.17W = 12.50W### 练习题6：电流的分流题目：一个电源电压为15V，通过一个并联电路，其中包含两个电阻R1=80Ω和R2=160Ω。
求通过每个电阻的电流。
解答：首先计算总电阻：- 1/R总= 1/R1 + 1/R2 = 1/80Ω + 1/160Ω然后计算总电流：- I总 = U源 / R总最后计算通过每个电阻的电流：- I1 = I总 * (R2 / (R1 + R2))- I2 = I总 * (R1 / (R1 + R2))将数值代入计算，得到I1和I2的具体值。
欧姆定律在串,并联电路中的应用 习题(含答案)
欧姆定律在串,并联电路中的应用习题(含答案)欧姆定律在串、并联电路中的应用题（含答案）一、单选题（本大题共8小题，共16.0分）1.电工师傅在修理电器时，急需一只阻值为8Ω的电阻，但手边只有阻值为2Ω、5Ω、10Ω和40Ω的电阻各一只，下列做法能帮助他解决这一问题的是（）。
A。
将2Ω的电阻和5Ω的电阻串联B。
将2Ω的电阻和10Ω的电阻并联C。
将10Ω的电阻和40Ω的电阻并联D。
将5Ω的电阻和40Ω的电阻并联2.阻值为3Ω与6Ω的电阻，将它们串联，其总电阻为R1；将它们并联，其总电阻为R2，则R1：R2等于（）。
A。
2：1B。
1：2C。
2：9D。
9：23.有两个电阻阻值相同，串联后总电阻为8欧；那么这两个电阻并联后总电阻为（）。
A。
2欧B。
4欧C。
8欧D。
16欧4.由于一个滑动变阻器的最大阻值不够大，某同学将两个相同的滑动变阻器串联起来使用，如图，要使两个滑动变阻器阻值最大，滑片P1、P2的位置应同时满足（）。
A。
P1在最右端，P2在最左端B。
P1在最左端，P2在最右端C。
P1在最左端，P2在最左端D。
P1在最右端，P2在最右端5.如图所示，电源电压保持不变，为使电流表的示数略有增加，则应给R（）。
A。
串联一个比R小得多的电阻B。
串联一个比R大得多的电阻C。
并联一个比R小得多的电阻D。
并联一个比R大得多的电阻6.通过定值电阻甲、乙的电流与其两端电压关系图象如图所示。
现将甲和乙并联后接在电压为3V的电源两端。
下列分析正确的是（）。
A。
R甲：R乙=2：1B。
U甲：U乙=2：1C。
I：I=2：1D。
I乙：I甲=2：17.如图所示，关于电路工作情况，下列说法中正确的是（）。
A。
只闭合S1时，两只灯泡是串联的B。
闭合S1、S2，灯泡L1被短路C。
若先闭合S1，再闭合S2，电流表的读数变大D。
若先闭合S1，再闭合S2，电流表读数不变8.把标有“6V6W”的L1和标有“6V3W”的L2两灯串联接在6V的电源上，则（）。

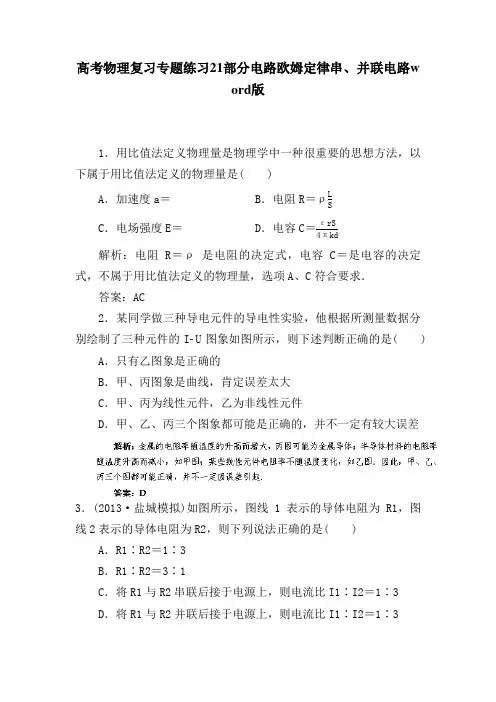

高考物理复习专题练习21部分电路欧姆定律串、并联电路word版
高考物理复习专题练习21部分电路欧姆定律串、并联电路word版1．用比值法定义物理量是物理学中一种很重要的思想方法，以下属于用比值法定义的物理量是( )A．加速度a＝B．电阻R＝ρLSC．电场强度E＝D．电容C＝εrS4πkd解析：电阻R＝ρ是电阻的决定式，电容C＝是电容的决定式，不属于用比值法定义的物理量，选项A、C符合要求．答案：AC2．某同学做三种导电元件的导电性实验，他根据所测量数据分别绘制了三种元件的IU图象如图所示，则下述判断正确的是( ) A．只有乙图象是正确的B．甲、丙图象是曲线，肯定误差太大C．甲、丙为线性元件，乙为非线性元件D．甲、乙、丙三个图象都可能是正确的，并不一定有较大误差3．(2013·盐城模拟)如图所示，图线1表示的导体电阻为R1，图线2表示的导体电阻为R2，则下列说法正确的是( )A．R1∶R2＝1∶3B．R1∶R2＝3∶1C．将R1与R2串联后接于电源上，则电流比I1∶I2＝1∶3D．将R1与R2并联后接于电源上，则电流比I1∶I2＝1∶3解析：根据IU图线斜率的倒数表示电阻大小，R1∶R2＝1∶3，故A正确，B错误．再根据串、并联电路的特点，串联时电流相同，C错误；并联时，I1∶I2＝R2∶R1＝3∶1，D错误．答案：A4．两根材料相同的导线，质量之比为2∶1，长度之比为1∶2，加上相同的电压后，通过的电流之比为( )A．8∶1B．4∶1C．1∶1D．1∶4解析：同种材料的导线体积之比等于质量之比，即V1∶V2＝2∶1，面积之比为＝＝，由R＝ρ可得＝·＝×＝，加上相同电压后，由I＝可得＝＝.答案：A5．在研究微型电动机的性能时，应用如图所示的实验电路．调节滑动变阻器R并控制电动机停止转动时，电流表和电压表的示数分别为0.50 A和2.0 V．重新调节R并使电动机恢复正常运转，此时电流表和电压表的示数分别为2.0 A和24.0 V．则这台电动机正常运转时输出功率为( )A．32 W B．44 WC．47 W D．48 W解析：当电动机停止转动时，此时电动机相当于一个纯电阻，所以由题中的两表读数，可以计算出电动机的内阻为：r＝，代入数据得：r＝4 Ω，重新调节R并使电动机恢复正常运转，根据题中的两表读数，计算出电动机的输出功率为：P＝UI－I2r，代入数据解得：P＝32 W，B、C、D错误，A正确．答案：A6．(2013·大连、沈阳模拟)锂电池因能量高环保无污染而广泛使用在手机等电子产品中．现用充电器为一手机锂电池充电，等效。
欧姆定律在串并联电路中的应用练习题(含答案)
欧姆定律在串并联电路中的应用练习题（含答案）一、串联电路1、如图所示，电源电压恒为12V，电阻R1为20Ω，当开关S闭合后，电压表的示数为8V，求：（1）电阻R1两端的电压；（2）R2的阻值2、如图所示，电源电压恒为12V，电阻R2为20Ω，当开关S闭合后，电压表的示数为8V，求：（1）电阻R2两端的电压；（2）R1的阻值3、如图所示，电源电压恒为12V，电阻R1为10Ω，电阻R2为20Ω，当开关S 闭合后，求：（1）电路中的电流；（2）电压表的示数二、并联电路1、如图所示，电源电压为6V，定值电阻R1＝20Ω，定值电阻R2＝1OΩ，闭合开关S，求电流表A1的示数；电流表A2的示数2、如图所示，定值电阻R1＝20Ω。
闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为0.3A，求定值电阻R2的阻值。
3、如图所示，定值电阻R2＝10Ω。
闭合开关S，电流表A2的示数为0.9A，则电流表A1的示数为0.3A，求定值电阻R1的阻值。
4、如图所示，电源电压恒定，R1＝20Ω，闭合开关S，断开开关S1，电流表示数是0.3A．当闭合S、S1时，发现电流表示数变化了0.6A，求：（1）电源电压；（2）R2的阻值是多少？三、动态电路计算问题(开关通断引起的动态电路)1、如图所示的电路，电源电压保持不变，闭合开关S1、S2，电压表示数为3V，电流表示数为0.3A，断开S2后，电压表示数为2V。
求：(1)R1阻值 (2)R2阻值(3)电源电压2、如图所示，电源电压恒定，R1＝30Ω，R2＝60Ω．当开关S3闭合，S1、S2都断开时，电流表的示数为0.1A．则电源电压等于V；当开关S1、S2都闭合时，S3断开，电流表的示数A。
3、如图所示的电路中，电源电压保持不变，当开关S1、S2都闭合时，电流表的示数为0.5A，电压表的示数为6V；将电压表、电流表的位置互换，当开关S1断开，S2闭合，电流表示数为0.3A，求：(1)R1阻值(2)R2阻值(3)电源电压4、如图所示电路中，电阻R1的阻值为4Ω，当开关S1和S2都闭合时，电流表示数为3A；当只闭合S2时，电流表示数为2A。
欧姆定律练习题及答案(经典)
1.有两个电阻R1和R2串联在电路中, 它们的阻值之比是5: 3, 则通过它们的电流之比是 , 它们两端的电压之比是。
若它们并联在电路中则通过它们的电流之比是 , 它们两端的电压之比是。
2.如图所示, 电阻R1与电阻R2串联后, 它们的总电阻是100Ω, 已知R2＝60Ω, 电压表的示数为10V, 则通过R1的电流为______A,R2两端电压是V 。
3.一段导体两端电压为12V, 导体中的电流是2A, 则此导体本身的电阻为Ω；如果电压降为6V, 导体中的电流是 A；电压降为0, 导体的电阻等于。
4.如图所示的电路, 电源电压保持不变, R1是定值电阻, R2是滑动变阻器。
当开关S 闭合, 滑片由b端向a端移动的过程中, 电流表示数 , （变大、变小、不变）电压表示数与电流表示数的比值。
（变大、变小、不变）5.两只定值电阻，甲标有“10. 1A”，乙标有“15. 0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流.. A，两端允许加的最大电压...V. 6.一个电铃正常工作时的电流为0.5A, 电阻为 9Ω, 现把它接入电压为10V的电路中, 为使电铃能正常工作, 应____联一个阻值为______欧的电阻。
7．将电阻Rl与R2并联后接在电源两端时, 通过它们的电流之比为3∶2, 则它们的电阻之比为________。
若把它们串联起来接在电源两端, 那么通过它们的电流之比为________,电压之比为_________。
8. 如图所示, 电源电压不变, 当滑动变阻器滑片P向右移动时, 电压表V的示数变（“大”或“小”或“不变”） , 电流表A1的示数变（“大”、“不变”或“小”） , A2的示数变（“大”或“小”）。
9.有两个定值电阻, 甲标有“10Ω 1Ａ”, 乙标有“12Ω0.5Ａ”, 为使电阻不被烧坏, 若把它们串联起来, 串联电路两端允许加的最大电压为V。
；若把它们并联起来, 干路中的最大电流为A。
高考物理部分电路欧姆定律练习题
高考物理部分电路欧姆定律练习题一、高考物理精讲专题部分电路欧姆定律1．如图所示电路,A 、B 两点间接上一电动势为4V 、内电阻为1Ω的直流电源,3个电阻的阻值均为4Ω,电容器的电容为20μF,开始开关闭合，电流表内阻不计,求:（1）电流表的读数;（2）电容器所带电荷量;（3）开关断开后,通过R 2的电荷量.【答案】（1）0.8A （2）6.4×10-5C ；（3）3.2×10-5C【解析】试题分析：（1）当电键S 闭合时，电阻R 1、R 2被短路．根据欧姆定律得，电流表的读数340.841E I A A R r ===++ （2）电容器所带的电量Q=CU 3=CIR 3=20×10-6×0. 8×4C=6.4×10-5C ；（3）断开电键S 后，电容器相当于电源，外电路是R 1、R 2相当并联后与R 3串联．由于各个电阻都相等，则通过R 2的电量为Q′=1/2Q=3.2×10-5C考点：闭合电路的欧姆定律；电容器【名师点睛】此题是对闭合电路的欧姆定律以及电容器的带电量的计算问题；解题的关键是搞清电路的结构，知道电流表把两个电阻短路；电源断开时要能搞清楚电容器放电电流的流动路线，此题是中等题，考查物理规律的灵活运用.2．如图甲所示，半径为r 的金属细圆环水平放置，环内存在竖直向上的匀强磁场，磁感应强度B 随时间t 的变化关系为B kt =（k >0，且为已知的常量）。
（1）已知金属环的电阻为R 。
根据法拉第电磁感应定律，求金属环的感应电动势E 感和感应电流I ；（2）麦克斯韦电磁理论认为：变化的磁场会在空间激发一种电场，这种电场与静电场不同，称为感生电场或涡旋电场。
图甲所示的磁场会在空间产生如图乙所示的圆形涡旋电场，涡旋电场的电场线与金属环是同心圆。
金属环中的自由电荷在涡旋电场的作用下做定向运动，形成了感应电流。
涡旋电场力F 充当非静电力，其大小与涡旋电场场强E 的关系满足F qE =。
欧姆定律计算题专题练习(整理)
欧姆定律计算题专题练习一、串联电路1．（8分）如图所示，电阻R 1为6Ω，将它与R 2串联后接到8V 的电源上，已知R 2两端的电压是2V ．请求出：（1）流过的电流I 1；（1A ） （2）R 2的阻值；（2Ω）（3）电路的总电阻．（8Ω）2．如图所示，电阻R 1=12Ω。
开关S A 断开时，通过的电流为0.3A ；电键S A 闭合时，电流表的示数为0.5A 。
问：电源电压为多大？电阻R 2的阻值为多大？ （6V ，8Ω）3.如图所示，滑动变阻器上标有“20Ω 2A ”字样，当滑片P 在中点时，电流表读数为0.24A ，电压表读数为7.2V ，求：（1）电阻R 1和电源电压（2）滑动变阻器移到右端时，电流表和电压表的读数。
（9.6V ，0.192A ，5.76V ）4. 在如图所示的电路中，电源电压为6V 且不变。
电阻R 1的阻值为10Ω，滑动2题图3题图变阻器R2上标有“20Ω2A”字样，两电表均为常用电表。
闭开关S，电流表示数为0.2A。
求：（1）电压表的示数；（2）电阻R2连入电路的阻值；（3）若移动滑动变阻器滑片P到某一位置时，发现电压表为2V，则此时滑动变阻器接入的电阻值是多少？(2V,20Ω,20Ω)）5.一个小灯泡，正常工作时电压是3V，电阻是0.5Ω，但是手边只有9V的电源，应该给它串联一个多少欧姆的电阻才能接入电源？（1Ω）二、并联电路6.两个灯泡并联在电路中，电源电压为12V，总电阻为7.5Ω，灯泡L1的电阻为10Ω，求：（1）灯泡L2的电阻（2）灯泡L1和L2中通过的电流（3）干路电流（30Ω,1.2A，0.4A，1.6A）4题图7．（8分）（2007•兰州）如图所示的电路中，R1=20Ω，电路总电阻为12Ω，电流表示数为0.3A，请计算：（1）电阻R2的阻值；（2）电源电压；（3）通过R2的电流．（30Ω,6V,0.2A）8.如图所示电路,当S断开时，电源电压为6V,电流表的示数为1A;S闭合时，电流表的读数为1.5A,求：⑴ R1的阻值；⑵ R2的阻值。
高考物理部分电路欧姆定律解题技巧及经典题型及练习题(含答案)
高考物理部分电路欧姆定律解题技巧及经典题型及练习题（含答案）一、高考物理精讲专题部分电路欧姆定律1.为了检查双线电缆CE、FD中的一根导线由于绝缘皮损坏而通地的某处，可以使用如图所示电路。
用导线将AC、BD、EF连接，AB为一粗细均匀的长L AB=100厘米的电阻丝，接触器H可以在AB上滑动。
当々闭合移动接触器，如果当接触器H和B端距离L]=41厘米时，电流表G中没有电流通过。
试求电缆损坏处离检查地点的距离（即图中DP的长度【答案】6.396km【解析】【试题分析】由图得出等效电路图，再根据串并联电路规律及电阻定律进行分析，联立可求得电缆损坏处离检查地点的距离.等效电路图如图所示：电流表示数为零，则点H和点P的电势相等。
R CE+R FP R期icE+ipp齢H则匕又:-.-..I.■：：=...；.：「由以上各式得：X=6.396km【点睛】本题难点在于能否正确作出等效电路图，并明确表头电流为零的意义是两端的电 势相等．2. —根镍铬合金丝的两端加6V 的电压时，通过它的电流是2A,求： （1）它的电阻是多少？（2）若通电时间为20s ，那么有多少库仑的电荷量通过它？ （3）如果在它两端加8V 的电压，则这合金丝的电阻是多少？ 【答案】（1）3Q （2）40C （3）3Q 【解析】试题分析：（1）根据欧姆定律得，合金丝的电阻R=U/I=3Q （2）通过合金丝的电荷量Q=It=2X20=40C（3）导体的电阻与其两端的电压及通过它的电流无关，所以电阻仍为R=3Q 。
考点：电流；欧姆定律【名师点睛】题考查欧姆定律以及电流的定义，要注意明确电阻是导体本身的性质，与导体两端的电压和电流无关。
3. 有人为汽车设计的一个“再生能源装置”原理简图如图1所示，当汽车减速时，线圈受到磁场的阻尼作用帮助汽车减速，同时产生电能储存备用.图1中，线圈的匝数为n,ab 长度为L,be 长度为L.图2是此装置的侧视图，切割处磁场的磁感应强度大小恒为B,12有理想边界的两个扇形磁场区夹角都是900.某次测试时，外力使线圈以角速度s 逆时针匀速转动，电刷M 端和N 端接电流传感器，电流传感器记录的；-「图象如图3所示（I 为已知量），取•：［边刚开始进入左侧的扇形磁场时刻不计线圈转动轴处的摩擦（1）求线圈在图2所示位置时，产生电动势E 的大小，并指明电刷一T 和.…哪个接电源正极；（2）求闭合电路的总电阻三和外力做功的平均功率一二；nBLLw 1【答案】（l ）nBLLs ，电刷M 接电源正极；（2）R =严，P =-nBLL w I12I 212【解析】V01图2團（1）有两个边一直在均匀辐向磁场中做切割磁感线运动，故根据切割公式，有E=2nBL1v1其中V 二2⑴L 2解得E=nBL]L 2⑴根据右手定则，M 端是电源正极E（2）根据欧姆定律，电流：I =-R1线圈转动一个周期时间内，产生电流的时间是半周期，故外力平均功率P 二2I 2R 1解得P =—nBLL w I2i24．如图1所示，水平面内的直角坐标系的第一象限有磁场分布，方向垂直于水平面向下，磁感应强度沿y 轴方向没有变化，与横坐标x 的关系如图2所示，图线是双曲线（坐标轴是渐进线）；顶角8=45。
高中物理闭合电路的欧姆定律专题训练答案
高中物理闭合电路的欧姆定律专题训练答案一、高考物理精讲专题闭合电路的欧姆定律1.如图所示电路中，r是电源的内阻，R1和R2是外电路中的电阻，如果用P r，P1和P2分别表示电阻r,R1,R2上所消耗的功率，当R=R=r时，求：(1)I r:I1:I2等于多少解析】详解】(1)设干路电流为/,流过R1和R2的电流分别为I1和/2。
由题，R1和R2并联，电压相等，电阻也相等，则电流相等，故/1=/2=21即/r:/1:/2=2：1：1⑵根据公式P=/2R，三个电阻相等，功率之比等于电流平方之比，即P r：P1：P2=4：1：1r122.如图所示，质量m=1kg的通电导体棒在安培力作用下静止在倾角为37°、宽度L=1m的光滑绝缘框架上。
匀强磁场方向垂直于框架平面向下(磁场仅存在于绝缘框架内)。
右侧回路中，电源的电动势E=8V,内阻r=1Q。
电动机M的额定功率为8W,额定电压为4V，线圈内阻R 为0.20，此时电动机正常工作(已知sin37°=0.6,cos37°=0.8,重力加速度g取10m/s2)。
试求：⑴通过电动机的电流/M以及电动机的输出的功率P出；⑵通过电源的电流/总以及导体棒的电流I；总⑶磁感应强度B的大小。
M【答案】(1)7.2W；(2)4A；2A；(3)3T。
【解析】【详解】(1)电动机的正常工作时，有所以故电动机的输出功率为(2)对闭合电路有所以故流过导体棒的电流为P二P-12R二7.2W 出M二I二I—I二2A总MF=mg sin37°=6N 安F=BIL安FB=亠=3TIL3.如图所示，E=IOV,r=1Q,R]=R3=5Q,R2=4Q,C=100卩F，当断开时，电容器中带电粒子恰好处于静止状态；求：(1)S闭合后，带电粒子加速度的大小和方向；⑵S闭合后流过R3的总电荷量.【答案】⑴g,方向竖直向上⑵4x10-4C【解析】【详解】(1)开始带电粒子恰好处于静止状态，必有qE=mg且qE竖直向上.S闭合后，qE=mg的平衡关系被打破.S断开时，带电粒子恰好处于静止状态，设电容器两极板间距离为d,有RU=-2E=4VC R+-+r，21qUC=mgdS闭合后，RU'=E二8Vc-+r2设带电粒子加速度为a,则qU'j-mg=ma,d解得a=g,方向竖直向上.(2)S闭合后，流过R3的总电荷量等于电容器上电荷的增加量，所以\Q=C(U C，-U C)=4x10-4C4.如图所示，电源电动势E二27V,内阻r二2Q,固定电阻R2二4Q,R】为光敏电阻.C为平行板电容器,其电容C二3pF,虚线到两极板距离相等，极板长L二0.2m,间距d二1.0x10—2m.P为一圆盘,由形状相同透光率不同的二个扇形a、b构成,它可绕AA'轴转动.当细光束通过扇形a、b照射光敏电阻R］时，R］的阻值分别为12Q、3Q.有带电量为q二-1.0x10—4C微粒沿图中虚线以速度v°=10m/s连续射入C的电场中.假设照在R】上的光强发生变化时R］阻值立即有相应的改变.重力加速度为g二10m/s2.⑴求细光束通过a照射到％上时,电容器所带的电量；(2)细光束通过a照射到R］上时,带电微粒刚好沿虚线匀速运动,求细光束通过b照射到R］上时带电微粒能否从C的电场中射出.【答案】(1)Q二1.8X10-11C(2)带电粒子能从C的电场中射出【解析】【分析】由闭合电路欧姆定律求出电路中电流，再由欧姆定律求出电容器的电压，即可由Q=CU求其电量；细光束通过a照射到R］上时，带电微粒刚好沿虚线匀速运动，电场力与重力二力平衡.细光束通过b照射到％上时，根据牛顿第二定律求粒子的加速度，由类平抛运动分位移规律分析微粒能否从C的电场中射出.【详解】27(1)由闭合电路欧姆定律，得1———1.5A-+-+r12+4+212又电容器板间电压U=U2=/-得U C=6Vc22C设电容器的电量为Q,则Q=CU C解得Q=1.8X10-11C(2)细光束通过a照射时，带电微粒刚好沿虚线匀速运动，则有mg二解得m=0.6x10-2kg细光束通过b照射时，同理可得U C f=12VU，由牛顿第二定律，得q~C-mg=ma解得a=10m/s21+l微粒做类平抛运动，得y=at2,t=-解得y=0.2x10-2m<£,所以带电粒子能从C的电场中射出.【点睛】本题考查了带电粒子在匀强电场中的运动，解题的关键是明确带电粒子的受力情况，判断其运动情况，对于类平抛运动，要掌握分运动的规律并能熟练运用．5.如图所示，为某直流电机工作电路图(a)及电源的U-I图象(b)。
《欧姆定律在串、并联电路中的应用》专题练习(二)
第十七章第4节：欧姆定律在串、并联电路中的应用（二）欧姆定律在并联电路中的应用一、选择题1.（13衢州）如图所示，R1＝10欧姆，电流表A1示数为0.5安培，电源电压为10伏特。
下列叙述不正确的是（）A．R1与R2并联B．R2阻值为20欧姆C．R1两端电压为10伏特 D．电流表A的示数为1.0安培2.（12兰州）下列几组电阻并联后，等效阻值最小的一组是（）A．30Ω和15Ω B．20Ω和25ΩC．10Ω和35Ω D．5Ω和40Ω3.（12潍坊）如图所示，电路中R1的阻值为6Ω，闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A，则R2的阻值是（）A．18ΩB．24ΩC．6ΩD．3Ω4.（12龙东）如图所示，电流表A1的示数为1.5A，电流表A2的示数为0.9A。
下列说法正确的是（）A．小灯泡L1与L2中的电流之比为3︰2B．小灯泡L1与L2的两端电压之比为5︰3C．小灯泡L1与L2的灯丝电阻之比为3︰2D．小灯泡L1与L2的电功率之比为5︰35.（12遂宁）如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表V的示数为8V。
下列判断不正确．．．的是（）A．灯L1和L2并联B．电源电压为8VC．灯L1的电流为0.3A D．灯L1的电阻为10Ω6.（12揭阳）如图所示电路，电阻R1=10Ω，闭合开关S，电流表A1 的示数为0.3A，电流表A2的示数为0.5A。
下列说法正确的是（）A．通过电阻R2的电流为0.5AB．电阻R2的阻值为15ΩC．电源电压为4.5VD．电阻R1消耗的电功率为3W7.(11衡阳)有两个电阻，其中R1＝10Ω，R2＝15Ω，将它们并联后的总电阻是（）A．25Ω B．5Ω C．6Ω D．12Ω8.（11三明）现有两个电阻R1、R2，且R1>R2，则下图中总阻值最小的是（）9.（11包头）如图所示，电源电压保持不变，R1的阻值是R2的4倍，闭合开关S后，通过R1 的电流为I1，通过R2的电流为I2，电路总电流为I。
物理欧姆定律专题练习(及答案)含解析精选全文
可编辑修改精选全文完整版物理欧姆定律专题练习(及答案)含解析一、欧姆定律选择题1．在综合实践活动课上，小明把一只用半导体材料制成的电阻R x与滑动变阻器R串联接在电压恒为6V的电路中，如图甲所示．闭合开关，滑动变阻器的滑片P由a端向b端移动的过程中，电流表和电压表示数变化情况如图乙所示，针对该实验过程，下列结果正确的是（）A. R x是定值电阻，其阻值为6ΩB. 电路消耗的最小功率为0.6WC. 滑动变阻器的最大阻值为50ΩD. 当P从a端移向b端时，R x的阻值变大【答案】 B【解析】【解答】由电路图可知，电阻R x与滑动变阻器R串联，电压表测滑动变阻器两端的电压；当滑动变阻器的滑片P位于a端，滑动变阻器接入电路的阻值最大，电路总电阻最大，电路中的电流最小，由图象可知，最小电流I最小=0.1A，电路消耗的功率最小：P最小=UI最小=6V×0.1A=0.6W，故B正确.当电路中的电流最小时，对应电压表示数U滑=4.5V，由欧姆定律得，滑动变阻器的最大阻值：，故C错误.根据串联电路电压规律可知，电阻R x两端的电压：Ux=U-U滑=6V-5.0V=1V，此时R x的阻值：当滑动变阻器的滑片P位于b端，滑动变阻器接入电路的阻值为零，电路总电阻最小，电路中的电流最大，由图象可知，最大电流I最大=1.0A，则电阻R x两端的电压：U x′=U=6V，此时R x的值由上述可知，R x不是定值电阻，故A错误.当P从a端移向b端时，R x的阻值变小，故D错误.故答案为：B.【分析】分析电路图确定滑动变阻器和R x的连接方式及电压表所测的电压，分析出滑片在a端和b端时滑动变阻器应用的阻值，由图象乙确定出对应的电流值，由欧姆定律和电功率的公式进行计算即可解答.2．有两只分别标有”6V3W“和”9V3W“的小灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列说法正确的是（）A. L1和L2正常工作时的电流一样大B. L1和L2串联在一起同时使用时，两灯一样亮C. L1和L2并联在一起同时使用时，两灯消耗的功率一样大D. 将L1串联在一个12Ω的电阻，接在电源电压为12V的电路中，L1也能正常发光【答案】D【解析】【解答】解：A．由P=UI可得，两灯泡正常发光时的电流分别为：I1= = =0.5A，I2= = = A，所以两灯泡正常发光时的电流不一样，故A错误；B．由P=UI= 可得，两灯泡的电阻分别为：R1= = =12Ω，R2= = =27Ω，两灯泡串联时通过的电流相等，但灯泡的电阻不同，由P=I2R可知，两灯泡的实际功率不相等，亮度不同，故B错误；C．L1和L2并联在一起同时使用时，它们两端的电压相等，但灯泡的电阻不同，由P= 可知，两灯泡消耗的电功率不相等，故C错误；D．将L1串联在一个12Ω的电阻时，电路中的总电阻R总=R1+R=12Ω+12Ω=24Ω，电路中的电流I= = =0.5A，因电路中的电流和灯泡L1正常发光时的电流相等，所以L1能正常发光，故D正确．故选D．【分析】（1）灯泡正常发光时的电压和额定电压相等，根据P=UI求出两灯泡的正常发光时的电流，然后比较两者的关系；（2）根据P=UI= 求出两灯泡的电阻，根据串联电路的电流特点和P=I2R比较两灯泡的实际功率关系，实际功率大的灯泡较亮；（3）L1和L2并联在一起同时使用时，它们两端的电压相等，根据P= 比较两灯泡消耗的电功率关系；（4）将L1串联在一个12Ω的电阻时，根据电阻的串联和欧姆定律求出电路中的电流，然后与灯泡L1正常发光时的电流相比较判断其是否能正常发光．3．如图所示的电路，闭合开关S，当滑片P向左移动时，不考虑灯丝电阻受温度影响．下列说法正确的是（）A. 小灯泡变亮B. 电流表示数变大C. 电压表示数变小D. 电路的总功率不变【答案】D【解析】【解答】解：因电压表的内阻很大、在电路中相当于断路，所以，滑片移动时，接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，由I= 可知，电路中的电流不变，即电流表的示数不变，故B错误；因灯泡的亮暗取决于实际功率的大小，所以，由P=I2R可知，灯泡的实际功率不变，亮暗不变，故A错误；由P=UI可知，电路的总功率不变，故D正确；当滑片P向左移动时，电压表并联部分的电阻变大，由U=IR可知，电压表的示数变大，故C错误．故选D．【分析】根据电压表的内阻很大、在电路中相当于断路可知滑片移动时接入电路中的电阻不变，此时灯泡与滑动变阻器的最大阻值串联，电压表测滑片右侧部分两端的电压，电流表测电路中的电流，根据欧姆定律可知电路中电流的变化，根据P=I2R可知灯泡实际功率的变化，进一步判断亮暗的变化，根据P=UI可知电路总功率的变化，根据滑片的移动可知滑片右侧部分电阻的变化，根据欧姆定律可知电压表示数的变化．4．对于某一确定的导体，影响该导体电流大小的物理量是（）A. 通电时间B. 电荷量C. 电压D. 质量【答案】 C【解析】【解答】解：（1）由欧姆定律可知，对于某一导体，通过导体的电流与导体两端的电压成正比，所以对于某一确定的导体，通过导体电流大小决定于导体两端的电压，故C正确；（2）导体电阻和电压决定了通过导体的电流大小，即在一定时间内通过导体横截面的电荷量的多少，电流的大小与质量无关，故ABD错误．故选C．【分析】对于某一导体，电阻一定，通过导体的电流与导体两端的电压成正比，据此分析选择．5．在如图所示电路中，电源电压相同且不变，电路元件均完好，电流表A1的示数比A2大，下列方案中有可能使两电流表示数相同的有（）方案：①用一个更小的电阻替换R3②将如图（a）中的R2与（b）中的R1互换③用一个更大的电阻替换R2④将如图（a）中的R1与（b）中的R3互换A. 0个B. 1个C. 2个D. 3个【答案】C【解析】【解答】a图R1、R2并联，电流表A1在干路上，b图R1、R3串联，电源电压相同且不变，电流表A1的示数比A2大，要使两电流表示数相同，可以减小A1的示数或者增大A2的示数，根据欧姆定律可知，可以用一个更小的电阻替换R3或者用一个更大的电阻替换R2，故①③符合题意；因R1、R2、R3的大小未知，故②④不确定。
物理欧姆定律经典题型
物理欧姆定律经典题型一、简单的欧姆定律计算题型1. 题目- 已知一个电阻R = 10Ω，两端电压U = 20V，求通过电阻的电流I。
- 解析：根据欧姆定律I=(U)/(R)，将R = 10Ω，U = 20V代入公式，可得I=(20V)/(10Ω)=2A。
2. 题目- 一个电路中通过某电阻的电流I = 3A，电阻为5Ω，求电阻两端的电压U。
- 解析：由欧姆定律U = IR，把I = 3A，R = 5Ω代入，得到U=3A×5Ω =15V。
二、欧姆定律与串联电路结合题型1. 题目- 两个电阻R_1=10Ω，R_2=20Ω串联在电路中，电源电压U = 60V，求电路中的电流I以及R_1、R_2两端的电压U_1、U_2。
- 解析- 首先求串联电路的总电阻R = R_1+R_2=10Ω + 20Ω=30Ω。
- 根据欧姆定律I=(U)/(R)，将U = 60V，R = 30Ω代入可得I=(60V)/(30Ω)=2A。
- 再根据U = IR求R_1、R_2两端的电压，U_1=IR_1=2A×10Ω = 20V，U_2=IR_2=2A×20Ω = 40V。
2. 题目- 有三个电阻R_1=5Ω，R_2=10Ω，R_3=15Ω串联在电路中，电流表示数为1A，求总电压U。
- 解析- 先求串联电路总电阻R = R_1+R_2+R_3=5Ω+10Ω + 15Ω=30Ω。
- 由U = IR，把I = 1A，R = 30Ω代入，得到U = 1A×30Ω=30V。
三、欧姆定律与并联电路结合题型1. 题目- 两个电阻R_1=10Ω，R_2=20Ω并联在电路中，电源电压U = 20V，求通过R_1、R_2的电流I_1、I_2以及干路电流I。
- 解析- 根据欧姆定律I=(U)/(R)，对于R_1，I_1=(U)/(R_1)=(20V)/(10Ω)=2A；对于R_2，I_2=(U)/(R_2)=(20V)/(20Ω)=1A。
高中物理部分电路欧姆定律题20套(带答案)
高中物理部分电路欧姆定律题20套(带答案)一、高考物理精讲专题部分电路欧姆定律1．如图所示的电路中，两平行金属板A、B水平放置，极板长L＝60 cm，两板间的距离d＝30 cm，电源电动势E＝36 V，内阻r＝1 Ω，电阻R0＝9 Ω，闭合开关S，待电路稳定后，将一带负电的小球(可视为质点)从B板左端且非常靠近B板的位置以初速度v0＝6 m/s 水平向右射入两板间，小球恰好从A板右边缘射出．已知小球带电荷量q＝2×10－2 C，质量m＝2×10－2 kg，重力加速度g取10 m/s2，求：(1)带电小球在平行金属板间运动的加速度大小；(2)滑动变阻器接入电路的阻值．【答案】（1）60m/s2；（2）14Ω．【解析】【详解】（1）小球进入电场中做类平抛运动，水平方向做匀速直线运动，竖直方向做匀加速运动，则有：水平方向：L=v0t竖直方向：d=at2由上两式得：（2）根据牛顿第二定律，有：qE-mg=ma电压：U=Ed解得：U=21V设滑动变阻器接入电路的电阻值为R，根据串并联电路的特点有：解得：R=14Ω.【点睛】本题是带电粒子在电场中类平抛运动和电路问题的综合，容易出错的是受习惯思维的影响，求加速度时将重力遗忘，要注意分析受力情况，根据合力求加速度．2．如图所示为检测某传感器的电路图，传感器上标有“3 V 0．9 W”的字样（传感器可看做一个纯电阻），滑动变阻器R0上标有“10 Ω 1 A”的字样，电流表的量程为0．6 A，电压表的量程为3 V．求（1）传感器的电阻和额定电流？（2）为了确保电路各部分的安全，在a、b之间所加的电源电压最大值是多少？（3）如果传感器的电阻变化超过标准值1 Ω，则该传感器就失去作用．实际检测时，将一个恒压电源加在图中a、b之间，闭合开关S，通过调节R0来改变电路中的电流和R0两端的电压，检测记录如下：电压表示数U/V电流表示数I/A第一次1．480．16第二次0．910．22若不计检测电路对传感器电阻的影响，你认为这个传感器是否仍可使用？此时a、b间所加的电压是多少？【答案】（1）10 Ω 0．3 A （2）6 V （3）仍可使用 3 V【解析】（1）R传＝＝Ω＝10 ΩI传＝＝A＝0．3 A（2）最大电流I＝I传＝0．3 A电源电压最大值U m＝U传＋U0U传为传感器的额定电压，U0为R0m＝10 Ω时R0两端的电压，即U0＝I传·R0m＝0．3×10 V＝3 V所以U m＝U传＋U0＝3 V＋3 V＝6 V（3）设实际检测时加在a、b间的电压为U，传感器的实际电阻为R传′，根据第一次实验记录数据有U＝I1R传′＋U1根据第二次实验记录数据有U＝I2R传′＋U2代入数据解得R传′＝9．5 Ω，U＝3 V传感器的电阻变化为ΔR＝R传－R传′＝10 Ω－9．5 Ω＝0．5 Ω＜1 Ω所以此传感器仍可使用3．科技小组的同学们设计了如图18甲所示的恒温箱温控电路（用于获得高于室温，控制在一定范围内的“室温”）包括工作电路和控制电路两部分，其中R＇为阻值可以调节的可变电阻，R为热敏电阻（置于恒温箱内），其阻值随温度变化的关系如图18乙所示，继电器线圈电阻R0为50欧姆：（1）如图18甲所示状态，加热器是否处于加热状态？（2）已知当控制电路的电流达到0.04 A时继电器的衔铁被吸合；当控制电路的电流减小0.036A时，衔铁被释放。
高考物理部分电路欧姆定律题20套(带答案)及解析
高考物理部分电路欧姆定律题20套(带答案)及解析一、高考物理精讲专题部分电路欧姆定律1．恒定电流电路内各处电荷的分布是稳定的，任何位置的电荷都不可能越来越多或越来越少，此时导内的电场的分布和静电场的性质是一样的，电路内的电荷、电场的分布都不随时间改变，电流恒定.（1）a. 写出图中经△t 时间通过0、1、2，3的电量0q ∆、1q ∆、2q ∆、3q ∆满足的关系，并推导并联电路中干路电流0I 和各支路电流1I 、2I 、3I 之间的关系；b. 研究将一定量电荷△q 通过如图不同支路时电场力做功1W ∆、2W ∆、3W ∆的关系并说明理由；由此进一步推导并联电路中各支路两端电压U 1、U 2、U 3之间的关系；c. 推导图中并联电路等效电阻R 和各支路电阻R 1、R 2、R 3的关系.（2）定义电流密度j 的大小为通过导体横截面电流强度I 与导体横截面S 的比值，设导体的电阻率为ρ，导体内的电场强度为E ，请推导电流密度j 的大小和电场强度E 的大小之间满足的关系式.【答案】(1)a.0123q q q q ∆=∆+∆+∆,0123 I I I I =++ b.123W W W ∆=∆=∆,123U U U == c. 1231111R R R R =++ (2)j E l ρ= 【解析】 【详解】（l ）a. 0123q q q q ∆=∆+∆+∆03120123q q q qI I I I t t t t∆∆∆∆====∆∆∆∆ ∴0123 I I I I =++即并联电路总电流等于各支路电流之和。
b. 123W W W ∆=∆=∆理由：在静电场和恒定电场中，电场力做功和路径无关，只和初末位置有关. 可以引进电势能、电势、电势差（电压）的概念.11W U q ∆=∆，22W U q ∆=∆，33W U q∆=∆ ∴123U U U ==即并联电路各支路两端电压相等。
c. 由欧姆定律以及a 、b 可知：1231111R RR R =++ （2）I j S =，U I R=，U EL =，L R S ρ= ∴j E lρ=2．如图中所示B 为电源，电动势E=27V ，内阻不计。
高中物理电学练习题及讲解
高中物理电学练习题及讲解题目一：电阻的串联与并联1. 题目描述：一个电路中有两个电阻，R1 = 100Ω 和R2 = 200Ω。
求这两个电阻串联后的总电阻R串，以及并联后的总电阻R并。
2. 解题思路：串联电阻时，总电阻等于各电阻之和；并联电阻时，总电阻的倒数等于各电阻倒数之和。
3. 计算过程：- 串联：R串= R1 + R2 = 100Ω + 200Ω = 300Ω- 并联：1/R并= 1/R1 + 1/R2 = 1/100Ω + 1/200Ω = 3/200Ω，所以 R并= 200Ω / 3 ≈ 66.67Ω题目二：欧姆定律的应用1. 题目描述：一个电阻为50Ω的电阻器与一个电源串联，电源电压为12V。
求通过电阻器的电流强度I。
2. 解题思路：根据欧姆定律，电流强度I等于电压V除以电阻R。
3. 计算过程：- I = V / R = 12V / 50Ω = 0.24A题目三：电容器的充放电1. 题目描述：一个电容器的电容为4μF，与一个电阻为1000Ω的电阻器串联。
电容器初始不带电，当电源电压为9V时，求5秒后电容器的电荷量Q。
2. 解题思路：使用RC充放电公式，Q = Q0 * (1 - e^(-t/RC))，其中Q0是初始电荷量，t是时间，RC是时间常数。
3. 计算过程：- 时间常数RC = R * C = 1000Ω * 4 * 10^-6 F = 4秒- 初始电荷量Q0 = 0- 5秒后电荷量Q = 0 * (1 - e^(-5/4)) ≈ 0 * (1 - 0.38) ≈题目四：电磁感应现象1. 题目描述：一个线圈在磁场中以恒定速度v = 10m/s移动，磁场强度B = 0.5T，线圈面积A = 0.02m^2。
求感应电动势E。
2. 解题思路：根据法拉第电磁感应定律，感应电动势 E = B * A * v。
3. 计算过程：- E = 0.5T * 0.02m^2 * 10m/s = 1V题目五：电路的功率计算1. 题目描述：一个电路中有一个电阻R = 60Ω，通过它的电流I =2A。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
22.部分电路如图所示，三个电压表都相同, 和 为两个定值电阻.当这部分电路接通后,电压表2和3的示数分别为4V和10V,由此可判断出()
A. 和 的阻值可能相同
B.电压表1的示数为6V
C.虽然电压表1和电压表2都在支路中,但两电压
表的示数不相同，电压表1的示数为7V
D.电压表1和电压表2都在支路中，则两电压表
的示数相同,电压表1的示数也为4V
23.(多选)电流表的内阻为 ，满刻度电流为 ,那么以下结论中正确的是（ ）
A.如并联一个阻值为 的定值电阻,就可以改装为量程是 的电流表
B.如串联一个阻值为 的定值电阻，就可以改装为量程是 的电压表
C.如并联一个阻值为 的定值电阻,就可以改装为量程是 的电流表
D.如串联一个阻值为 的定值电阻,就可以改装为量程是 的电压表
C.将改装后的电流表串联,接通电路 、 的示数之比为
D.将改装后的电流表并联,接通电路 、 的示数之比为
17.用两个相同的小量程电流表,分别改装成了两个量程不同的大量程电流表
、 ,若把 、 分别采用并联或串联的方式接人电路,如图所示,则闭合开关后,下列有关电流表的示数和电流表指针偏转角度的说法正确的是()
A.在R上串联一个比R小得多的电阻
B.在R上串联一个比R大得多的电阻
C.在R上并联一个比R小得多的电阻
D.在R上并联一个比R大得多的电阻
21.图甲所示的电路中,电流表 的指针指满刻度,电流表 的指针指满刻度的 处，图乙中, 的指针指满刻度, 的指针指满刻度的 处.已知 的电阻为
,则 的电阻为().
A. B.
,内电阻不记. ，
则电容器极板 所带的电荷量为（ ）
A. B.
C. D.
16.(多选)将两个完全相同的电流计改装成两个量程不同的电流表 、 ,已知改装后电流表 、 的量程分别为 、 ,将两个改装后的电流表接在电路中,两电流表都没有烧毁。则下列说法正确的是()
A.改装后两电流表 、 的电阻之比为
B.将改装后的电流表串联,接通电路 、 的偏转角之比为
A.小于4V
B.等于4V
C.大于4V而小于8V
D.等于或大于8V
26.如上图所示，两个定值电阻 、 串联接在U稳定于12V的直流电源上,有人把一个内阻不是远大于 、 的电压表接在 的两端，电压表示数为6V,如果把它改接在 的两端，则电压表的示数将为()
A.6V B.3V C.8V D.4V
27.电路如图所示，当ab两端接入100V电压时,cd两端为20V,当cd两端接入100V电压时,ab两端电压为50V,则 是（ ）
A.这四个图象都是伏安特性曲线B.这四种电学元件都是线性元件
C.①②是线性元件，③④是非线性元件
D.这四个图象中，直线的斜率都表示了元件的电阻
4.(多选)如图所示为一电阻的伏安特性曲线,其图线为一条过原点的倾斜直线.且图线的倾角为 =压成
,图中的电流表为理想电表。则下列说法正确的是()
A.流过定值电阻 的电流大小为0.5A,方向从上向下
B.流过定值电阻 的电流大小为0.5A,方向从下向上
C.电流表的示数为0.5A,方向向右
D.电流表的示数为1.5A,方向向右
30.[2016·全国Ⅱ卷理综]阻值相等的四个电阻、电容器C及电池E(内阻可忽略)连接成如图所示电路。开关S断开且电流稳定时,C所带的电荷量为 ,闭合开关S,电流再次稳定后,C所带的电荷量
24.如果将满偏电流和内阻分别为 、 的表头分别按图甲和图乙的方式改装成双量程的电流表。试求满足题中要求的定值电阻 、 、 、 的阻值分别为多少?
25.两个定值电阻 、 串联接在U稳定于12V的直流电源上,有人把一个内阻不是远大于 、 的电压表接在 的两端，如图所示，电压表示数为8V,如果把它改接在 的两端，则电压表的示数将()
值,则下列分析正确的是()
A.将接线柱1、2接入电路时,每一小格表示0.04A
B.将接线柱1、2接人电路时,每一小格表示0.02A
C.将接线柱1、3接人电路时,每一小格表示0.06A
D.将接线柱1、3接人电路时,每一小格表示0.01A
20.一个电压表由表头G与分压电阻R串联而成,如图所示,若在使用中发现电压表的读数总是比准确值稍小一些,采用下列哪种措施可能加以改进().
2.(多选)根据欧姆定律，下列判断正确的是()
A.导体两端的电压越大,导体的电阻越大
B.一定的电流流过导体，电阻越大,导体两端电压就越大
C.电流经过电阻时,沿电流方向电势要降低
D.电解液短时间内导电的U—I图象是一条曲线
3.以下给出几种电学元件的电流与电压的关系图象，如图所示，下列说法
中正确的是()
为 。 与 的比值为()
A. B. C. D.
31.如图所示，已知路端电压 ,电容器 、 ,电阻 、 。当开关S断开时,A、B两点间的电压 等于多少?当S闭合时，电容器 的电荷量改变了多少?
32.如图所示,电阻 , , , ,电压 ,问:
(1)若在a、b间接入一个内阻很大的电压表,它的读数是多少?
(2)若在a、b间接入一个内阻很小的电流表,它的读数是多少?
C.在两图线交点处,电阻A的阻值大于电阻B的阻值
D.在两图线交点处，电阻A的阻值小于电阻B的阻值
7.（多选）小灯泡通电后其电流I随所加电压U变化的图线如图所示,P为图线上一点,PN为图线在P点的切线,PQ为U轴的垂线,PM为I轴的垂线，则下列说法正确的是（ ）
A.随着所加电压的增大，小灯泡的电阻增大
电压值是_____V。
(3)学习小组认为要想更准确地描绘出L完整的
伏安特性曲线，需要重新设计电路。请你在乙同
学的基础上利用所供器材，在图4所示的虚线框
内补画出实验电路图,并在图上标明所选器材代号。
9.如图所示,用电流表和电压表测量电阻 的阻值,c端与b端相连时,电流表示数为4.60mA,电压表示数为2.50V,c端与a端相连时,电流表示数为5.00mA,电压表示数为2.30V,比较这两次结果正确的是()
()
A.串联时,阻值大的变阻器做微调
B.串联时,阻值大的变阻器做粗调
C.并联时,阻值大的变阻器做微调
D.并联时,阻值大的变阻器做粗调
11.(2008·宁夏卷，多选)一个T型电路如图所示，电路中的电阻 , , .另有一测试电源,电动势为100V,内阻忽略不计.则().
A.当cd端短路时,a、b之间的等效电阻是40
A.电流表 的读数大于电流表 的读数
B.电流表 指针的偏转角小于电流表 指针的偏转角
C.电压表 的读数小于电压表 的读数
D.电压表 指针的偏转角等于电压表 指针的偏转角
19.如图所示，电流表A的量程为0.6A,表盘均匀划分为30个小格,每一小格表示0.02A, 的阻值等于电流表内阻的 , 的阻值等于电流表内阻的2倍。若用电流表A的表盘刻度表示流过接线柱1的电流
A.白炽灯的电阻随电压的增大而减小
B.在A点，白炽灯的电阻可表示为tanβ
C.在A点，白炽灯的电功率可表示为
D.在A点，白炽灯的电阻可表示为
6.如图所示，两图线分别为A、B两电阻的U—I图象,关于两电阻的描述正
确的是()
A.电阻A的阻值随电流的增大而减小,电阻B的阻值不变
B.在两图线交点处,电阻A的阻值等于电阻B的阻值
B.对应P点，小灯泡的电阻为
C.对应P点,小灯泡的电阻为
D.对应P点，小灯泡的功率为图中矩形PQOM所围面积
8.某学习小组的同学拟探究小灯泡L的伏安特性曲线，可供选用的器材如下:
小灯泡L，规格“4.0V，0.7A”
电流表 ，量程3A，内阻约为0.1
电流表 ，量程0.6A，内阻
电压表V，量程3V,内阻
标准电阻 ，阻值1 ,
标准电阻 ,阻值
滑动变阻器R，阻值范围0～10
学生电源E，电动势6V，内阻不计,
开关S及导线若干。
(1)甲同学设计了如图1所示的电路来进行测
量，当通过L的电流为0.46A时，电压表的示
数如图2所示，此时L的电阻为_____
(2)乙同学又设计了如图3所示的电路来进行测
量，电压表指针指在最大刻度时，加在L上的
正比
B.该图象的斜率即电阻的阻值,则R=0.5
C.由于该图线斜率的倒数为电阻的阻值,则
D.当该电阻两端的电压为6V时,单位时间流过该电
阻的电荷量为3
5.（多选）我国已经于2012年10月1日起禁止销售100W及以上的白炽灯，以后将逐步淘汰白炽灯。假设某同学研究白炽灯得到某白炽灯的伏安特性曲线如图所示。图象上A点与原点连线与横轴成 角,A点的切线与横轴成β角，则（ ）
14.平行板电容器C与三个可变电阻器 、 、 以及电源连成如图所示的电路.闭合开关S待电路稳定后,电容器C两极板带有一定的电荷.要使电容器所带电荷量增大，以下方法中可行的是()
A只增大 ,其他不变
B.只减小 ,其他不变
C.只减小 ,其他不变
D.只减小 、 两极板间的距离,其他不变
15.如图所示电路中，电容 ,电源电动势
B.当ab端短路时,c、d之间的等效电阻是40
C.当a、b两端接通测试电源时,c、d两端的电压为80V
D.当c、d两端接通测试电源时,a、b两端的电压为80V
12.如图所示电路, , , ,
求:(1)电流表 和 的示数(不计电流表的内阻)
(2) 与 两端电压之比.
13.如图所示，设 ,求：开关S闭合和断开时，A、B两端电阻之比是多少？
A.电阻的真实值更接近543 ,且大于543
B.电阻的真实值更接近543 ,且小于543
C.电阻的真实值更接近460 ,且大于460
D.电阻的真实值更接近460 ,且小于460
10.(多选)实验室中常用滑动变阻器来调节电流的大小,有时用一个不方便,须用两个阻值不同的滑动变阻器,一个做粗调(被调节的电流变化大),一个做微调(被调节的电流变化小)。使用时连接方式可以是串联,也可以是并联,如图所示，则
