欧姆定律在串并联电路中的应用

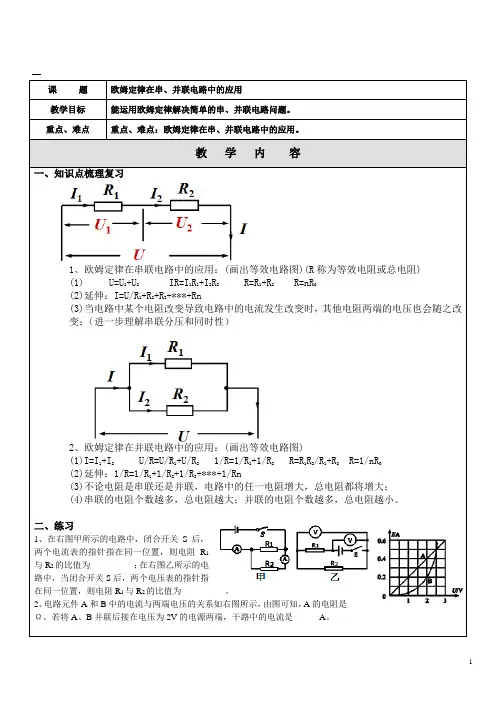

17.4欧姆定律在串、并联电路中的应用---详细知识点、经典例题、习题
课题欧姆定律在串、并联电路中的应用教学目标能运用欧姆定律解决简单的串、并联电路问题。
重点、难点重点、难点：欧姆定律在串、并联电路中的应用。
教学内容一、知识点梳理复习1、欧姆定律在串联电路中的应用：(画出等效电路图)(R称为等效电阻或总电阻)(1) U=U1+U2IR=I1R1+I2R2R=R1+R2R=nR(2)延伸：I=U/R1+R2+R3+***+Rn(3)当电路中某个电阻改变导致电路中的电流发生改变时，其他电阻两端的电压也会随之改变；（进一步理解串联分压和同时性）2、欧姆定律在并联电路中的应用：(画出等效电路图)(1)I=I1+I2U/R=U/R1+U/R21/R=1/R1+1/R2R=R1R2/R1+R2R=1/nR(2)延伸：1/R=1/R1+1/R2+1/R3+***+1/Rn(3)不论电阻是串联还是并联，电路中的任一电阻增大，总电阻都将增大；(4)串联的电阻个数越多，总电阻越大；并联的电阻个数越多，总电阻越小。
二、练习1、在右图甲所示的电路中，闭合开关S后，两个电流表的指针指在同一位置，则电阻R1与R2的比值为__________；在右图乙所示的电路中，当闭合开关S后，两个电压表的指针指在同一位置，则电阻R1与R2的比值为__________。
2、电路元件A和B中的电流与两端电压的关系如右图所示，由图可知，A的电阻是_____Ω。
若将A、B并联后接在电压为2V的电源两端，干路中的电流是______A。
（）3、如右图所示电路，电源电压不变，当开关S闭合，滑动变阻器滑片P向右移动时，下列判断正确的是A．电流表示数变小，电压表示数变大B．电流表示数变小，电压表示数变小C．电流表示数不变，电压表示数变大D．电流表示数不变，电压表示数变小（）4、如右图所示，电路中R1的阻值为6Ω。
闭合开关S，电流表A1的示数为1.2 A，电流表A2的示数为0.3A，则R2的阻值是A．18ΩB．24ΩC．6Ω D．3Ω（）5、如右图所示的电路中，电源两端的电压保持不变。
欧姆定律在串、并联电路中的应用 电阻的串联和并联
备用电阻
200Ω
X2
50Ω
X1
25Ω
X2
R=50Ω+25Ω+25Ω=100Ω
方法二：将2个200Ω的电阻并联
200 × 200
=
= 100
200 + 200
电阻的串、并联及特点
知识点透析
电阻的串联
（1）串联电路中总电阻等于各部分电路电阻之和
R=R1+R2+R3+…+Rn
（2）理解:把n段导体串联起来,总电阻比任何一段导体的电阻都大,这
考基要点
电阻大小的影响因素：导体的电阻是导体本身的一种性质，它的
大小与导体的长度、横截面积、材料等因素有关。
长度 横截面积
①在材料、横截面积相同时，导体越长，电阻越大
②在材料、长度相同时，导体横截面积越大，电阻越小
电阻的串、并联及特点
一、电阻的串联及特点
R
在右图的红色虚线框内换上一个定值电阻R
（1）R两端的电压与R1、R2两端的总电压相等
R1
R2
U
（2）通过R的电流与通过R1、R2的电流也相等
那么R与R1、R2的总电阻是等效的，R与R1、R2之间有什么定量关系？
I
电阻的串、并联及特点
一、电阻的串联及特点
理论推导
因为R1、R2是串联的，所以有
电压规律：U=U1+U2
电流规律：I=I1=I2
R
R1
R2
U
根据欧姆定律变形可得： = ， = ， =
支路电阻的倒数之和
电阻的串、并联及特点
二、电阻的并联及特点
电阻的并联特点：
电阻并联后总电阻的倒数等于各支路
欧姆定律在串并联电路中的应用
欧姆定律是电学领域中最基本的定律之一，描述了电流、电压和电阻之间的关系。
欧姆定律的数学表达式为V=IR，其中V代表电压，I代表电流，R代表电阻。
欧姆定律在电路分析中起着重要的作用，特别是在串并联电路中。
本文将详细介绍欧姆定律在串并联电路中的应用。
一、欧姆定律在串联电路中的应用串联电路是指电路中的各个电阻依次连接，电流在各个电阻中依次流过。
在串联电路中，各电阻的电流相等，总电压等于各电阻电压之和。
1.电流相等在串联电路中，由于电流只有一条路径可走，因此电流在各个电阻中是相等的。
根据欧姆定律，I=V/R，可以得到各电阻的电流相等，即I1=I2==In。
2.总电压等于各电阻电压之和V=IR，可以得到各电阻的电压为V1=IR1，V2=IR2，，Vn=IRn。
因此，总电压Vtotal=V1+V2++Vn=I(R1+R2++Rn)。
3.电阻等效在串联电路中，可以将多个电阻看作一个等效电阻。
等效电阻的阻值等于各电阻阻值之和，即Req=R1+R2++Rn。
根据欧姆定律，总电流I=Vtotal/Req。
二、欧姆定律在并联电路中的应用并联电路是指电路中的各个电阻分别连接在电压相同的节点上，电流在各个电阻中分流。
在并联电路中，各电阻的电压相等，总电流等于各电阻电流之和。
1.电压相等在并联电路中，由于各个电阻连接在电压相同的节点上，因此各电阻的电压相等。
根据欧姆定律，V=IR，可以得到各电阻的电压相等，即V1=V2==Vn。
2.总电流等于各电阻电流之和I=V/R，可以得到各电阻的电流为I1=V/R1，I2=V/R2，，In=V/Rn。
因此，总电流Itotal=I1+I2++In=V(1/R1+1/R2++1/Rn)。
3.电阻等效在并联电路中，可以将多个电阻看作一个等效电阻。
等效电阻的倒数等于各电阻倒数之和，即1/Req=1/R1+1/R2++1/Rn。
根据欧姆定律，总电流Itotal=V/Req。
总结：欧姆定律在串并联电路中的应用是电路分析的基础。
第4节 欧姆定律在串、并联电路中的应用
A.通过甲的电流大于通过乙的电流 B.通过甲的电流小于通过乙的电流 C.甲、乙并联的总电阻随它们两端电压的升高而减小 D.甲、乙并联的总电阻随它们两端电压的升高而增大
2.（2012菏泽）小军采用图4的电路，研究“通过某导 体的电流与它的电阻关系”，他分别用5Ω 和10Ω 的电 阻做两次实验，当完成第一次实验后，小军将A、B两 点间的电阻R由5Ω 更换为10Ω ，闭合开关后，滑动变 阻器应该（
答：应该串联一个2Ω 的电阻。
例5: 变阻器的滑片P向右移动过程中，三个电表 的示数如何变化？ P
A
V1
示数变小 ＿＿＿＿；
R2
V1
示数变小 ＿＿＿＿；
示数变大 ＿＿＿＿。
R1
S
V2
V2
A
分析：
R2 ↑→ R ↑→I↓= I1 ↓ = I2 R1一定 U1 ↓
U不变 U2 ↑
课堂小结
求解电路计算题的步骤
D．电压表示数变小
A
S
4.（2013•黑龙江）在如图所示的电路图中，把滑动变阻 器的滑片向右滑动时，各表的示数的变化情况是（ A．电压表示数变大，电流表示数变大 B．电压表示数变大，电流表示数变小 C．电压表示数变小，电流表示数变大 D．电压表示数变小，电流表示数变小
B
）
5.（2013威海）如图所示电路中，电源电压不变，R1 为定值电阻，R为滑动变阻器，闭合开关S，当滑动变
U1= IR1=0.1A×10Ω =1V U2= IR2=0.1A×50Ω =5V
U1
U2
R1
R2
U 1 R 1 串联分压比例式： = U2 R2
U
U1
U2
R1 R2 （1）电源电压U=3 V，电阻R1=1 Ω ，R2=2 Ω ，则 U1=___V 2 。 1 ，U2=___V （2）U=27V，R1=1Ω ，R2=2Ω ，则U1=___V 9 ，U2=___V 18
欧姆定律在串并联电路中的应用
欧姆定律在串并联电路中的应用
欧姆定律是电学中最基本的定律之一，它描述了电流、电压、电阻之间的关系。
在串并联电路中，欧姆定律有很大的应用。
在串联电路中，所有电流的大小相同，而电压随电阻大小的变化而变化，根据欧姆定律可以得到：
总电阻= R1 + R2 + R3 + ... + Rn
总电压= V1 + V2 + V3 + ... + Vn
电流= 总电压/ 总电阻
在并联电路中，所有电压的大小相同，而电流随电阻大小的变化而变化，根据欧姆定律可以得到：
总电流= I1 + I2 + I3 + ... + In
总电阻= (1/R1 + 1/R2 + 1/R3 + ... + 1/Rn)^-1
总电压= I * 总电阻
因此，在串并联电路中，欧姆定律可以帮助我们计算电阻、电流和电压之间的关系，方便我们设计和调整电路。
(课件)欧姆定律在串、并联电路中的应用
解物理题的一般步骤：
①题中找已知条件； ②注意写出原始公式； ③公式中物理单位要统一，对物理符号尽量写出必要的 文字说明； ④代入的数值要带单位； ⑤最后说明所求的物理量，不必写答.
解电学题审题的一般思路：
①根据题意画出电路图； ②在电路图上标明已知量的符号、数值、未知量的符号； ③利用相应公式进行求解.
人教版初中物理九年级上册
第十七章 欧姆定律
第4节 欧姆定律在串、并联电路中的应用
知识 梳理
情景 引入
合作 探究
课堂 小结
随堂 训练
1 情景导入
R1
R2
R
提出问题：电阻串联后，其总电阻会增大还是减小？
2 知识点一 电路的串联
1.串联电路中电流有什么特点？ I__=___I1___=__I 2
2.串联电路中电压有什么特点？ U__=__U1___+__U 2
3．如图所示，电源电压为3 V恒定不变，电阻R1＝10 Ω， R2＝5 Ω，则闭合开关S后，电路中的总电阻为 ____1_5___Ω，电压表示数为_____2___V。
（2）并联电路总电流I ；
（3）并联电路总电阻R。
解：（1） R1 =
U I1
=
12 V 0.6 A
= 20 Ω
（2）
I2
=
U R2
=
12 V 30 Ω
= 0.4 A
I=I1+I2=0.6 A+0.4 A=1 A
（3）R=
U I
=
12 V 1A
= 12 Ω
V
R1
A
R2
12 V
【例5】有两个电阻分别为10Ω和15Ω，如将它们并联在电路 中，求总电阻为 Ω .若两个电阻并联后的等效电阻为 10Ω，如果已知R1=15Ω，则R1和R2串联后的总电阻为 Ω.
欧姆定律在串、并联电路中的应用+课件 物理九年级全一册
的阻碍作用相同。
为什么电阻串联后，电路总电阻 R
串会比电阻R1 、R2大呢？
R1
R串
R2
电阻串联相当于增大导体的长度。
串联后总电阻比任何一个分电阻都大。
R串＞R1
R串＞R2
2.理论推导：串联电路的电阻关系
在串联电路中：
U=U1+U2
I=I1=I2
由欧姆定律变形公式可知：
定性分析
学
以
致
用
等效电路图
并联电路中，
电阻越并越小
1
1
1
=
+
并 1 2
定量计算
课后作业
1. 基础性作业：
完成课后练习。
2. 拓展性作业：
小明同学想设计电子秤电路原理图。
可选用的器材有：电源、开关、导线、
电压表、一个阻值随压力增大而减小的
压敏电阻、一个定值电阻。要求：电子
秤刻度盘是由电压表改装而成，示数随
R1
R2
R
猜想与假设：两个电阻R1 、R2并联
起来的等效电阻R并变小。
2.理论推导：并联电路的电阻关系
在并联电路中：
I=I1+I2
U=U1=U2
I
由欧姆定律可知：
I1=U1/R1
I2=U2/R2
1
I2
R
2
U
I=U/R并
U
U U21
R2
R并
R1
I1 R
1
1
1
R并
R1 R2
结论：并联电路总电阻的倒数，等于各并
一、欧姆定律在串联电路中的应用
欧姆定律在串、并联电路中的应用
欧姆定律在串、并联电路中的应用【学习目标】1.明白得欧姆定律，能运用欧姆定律进行简单的运算；2.能依照欧姆定律以及电路的特点，得出串、并联电路中电阻的关系。
【要点梳理】要点一、串联电路中电阻的规律1.规律：串联电路中总电阻等于各串联导体的电阻之和。
在图中，因为R1和R2串联，因此通过它们的电流相同，设R1两端电压为U1，R2两端电压为U2，则有:1212111222I I I U U U U I R U I R ===+== 又由欧姆定律变形式：U IR = 综合以上推导，有：1122IR I R I R =+；因此能够得到有串联电路总电阻和分电阻的关系： 2.公式：12......n R R R R =+++3.串联电路中，电阻阻值之比等于电阻两端电压之比。
推导如下：要点诠释：（1）导体串联，相当于增加了导体的长度，因此，串联导体的总电阻大于任何一个串联导体的电阻，总电阻等于各串联导体电阻之和，即12......n R R R R =+++。
（2）假如用n 个阻值均为R0的导体串联，则总电阻为0R nR =。
（3）当电阻R1和R2串联时，若R1>R2，则U1>U2，如下图所示。
要点二、并联电路中电阻的规律1.规律：并联电路的总电阻的倒数等于各并联导体电阻的倒数之和。
在图中，有 1212111222=I I I U U UU I R UI R =+===由欧姆定律:UI R= 综合以上推导，有1212U U U R R R =+; 即：12111R R R =+ 2.公式：121111.....nR R R R =+++3.并联电路中，各支路电阻阻值之比等于通过各支路电流的反比。
推导如下：要点诠释：（1）导体并联，相当于增大了导体的横截面积，因此，并联导体的总电阻小于任何一个并联导体的电阻，总电阻的倒数等于各并联导体电阻的倒数之和，即121111.....nR R R R =+++。
串并联电路中欧姆定律的应用
除了理论学习，还需要通过实践应用来加深对欧姆定律的理解。可以通过实验、设计和制作实际电路等方式来实践应 用欧姆定律，提高自己的实践能力和理论水平。
关注新技术和新理论
随着科技的发展，电路分析和设计的方法也在不断进步。建议关注新技术和新理论的发展，了解最新的 电路分析和设计方法，以便更好地适应未来的学习和工作需求。
欧姆定律在串并联电路中的应用非常 重要。通过应用欧姆定律，我们可以 更好地理解电路的工作原理，预测电 路的行为，以及设计和优化电路。
对未来学习的建议
深入学习电路分析
在学习电路分析的过程中，建议深入学习欧姆定律以及其在串并联电路中的应用。同时，也需要学习其他电路分析方 法和理论，如基尔霍夫定律、戴维南定理等。
THANKS.
设计串并联电路
根据实际需求，使用欧姆定律设计出合理的串并联电路，以满足 特定的功能需求。
优化电路性能
通过使用欧姆定律对电路进行分析和优化，可以提高电路的性能 和稳定性。
总结
05
串并联电路中欧姆定律的应用总结
串并联电路中欧姆定律 的应用
欧姆定律在串并联电路 中的应用实例
欧姆定律在串并联电路 中的重要性
电路的串并联关系。
求解未知量
02
在已知部分电路参数的情况下，使用欧姆定律可以求解未知的
电路参数，如电流、电压和电阻等。
分析故障
03
在电路出现故障时，通过分析电路的串并联关系和欧姆定律的
应用，可以判断故障的原因和位置。
设计电路
选择元件
在电路设计中，根据欧姆定律可以合理选择电源、电阻、电容、 电感等元件的参数，以确保电路的正常运行。
详细描述
在串联电路中，电流从电源正极出发，经过各个元件回到负极，电流的大小在 任何一处都是相同的。
中考经典 欧姆定律在串并联电路中的应用
欧姆定律在串并联电路中的应用一．根据电路中电流、电压的特征结合欧姆定律进行推导的方法： 1．串联电路电压的分配规律：如图1所示。
设总电压为U ，串联电阻R 1、R 2两端的电压分别为U 1、U 2，总电流为I ，通过电阻R 1、R 2的电流分别为I 1、I 2，则由探究实验得出的串联电路的基本特点：①I= I 1= I 2；②U= U 1+ U 2；③R=R 1+R 2。
由欧姆定律公式I=RU变换U=IR 可得：U 1= I 1 R 1，U 2= I 2 R 2，U=I R= I （R 1+ R 2）所以，21U U =2211R I R I =21R R ；U U 1=（ I 1 R 1）/ I （R 1+ R 2）= R 1/（R 1+ R 2）；U U 2=（ I 2 R 2）/ I（R 1+ R 2）= R 2/（R 1+ R 2）。
2．并联电路电流的分配规律：如图2所示。
设总电流为I ，通过并联电阻R 1、R 2的电流分别为I 1、I 2，总电压为U ，电阻R 1、R 2两端的电压分别为U 1、U 2。
则由探究实验得出的并联电路的基本特点：①I= I 1+I 2；②U= U 1= U 2；③R=2121R R R R 。
由欧姆定律公式I=R U 可得：I=RU ；I 1=11R U ；I 2=22R U 。
所以21I I=11R U 22U R =12R R ；I I 1=11R U U R =212R R R ；I I 2=22R U U R =211R R R 。
1. 等效电阻在电路中，如果一个电阻的效果和几个电阻在同一电路中的效果相同，可以认为这个电阻是几个电阻的等效电阻。
这个概念可以结合“合力与分力的关系”对照理解。
电阻在电路中的作用即对电流的阻碍作用。
这里的“等效”可以理解为在同一个电路中，即电源电压相同，电阻对电流的阻碍作用相同，电路中的电流大小相同。
如果电源电压相同，在图1和图2中电流表示数相同，可以认为R为R1和R2串联后的等效电阻，也称总电阻。
欧姆定律在串并联电路中的应用
（2）串联电路的总电阻等于串联电阻之和。
（3）并联电路电阻的总电阻的阻值比任何一个分电阻的阻 值都小。 （4）并联电路中总电阻的倒数，等于各并联电阻的倒数之 和
巩固练习
1.串联电路中有两个电阻，阻值分别为 5和10，将它们接在6V的电源上，那流过 它们的电流会是多大？
U 6V 解：根据I ，I 0.4 A R 5 10
公式推导法
在并联电路中，根据I=I1+I2且I＝U/R 得：I1＝U1/R1、I2＝U 2/R2 可得：U/R= U1/R1+ U 2/R2 因为：U=U1=U2 所以：1/R= 1/R1+ 1/R2 ， 即:并联电路中总电阻的倒数，等于各并联 电阻的倒数之和
综上所述:
（1）串联电路电阻的总电阻的阻值比任何一个分电阻的阻 值都大。
=
R2 R1
I1 I2
=
R2 R1
例3、如图所示，当开关S断开和闭合时，电流表示数之比 C 是1:4，则电阻R1和R2之比是（ ）
A、1:4 C、3:1 B、4:1 D、2:3
S R1 R2
解析：当S断开时，电流表测量通过R2的 电流；开关S闭合时，R1与R2并联。因R2 两端电压不变，故通过R2的电流不变，而 电流表示数之比为1:4，故通过R2的电流 与通过R1的电流之比为1:3；由并联电路 分流公式得，R1与R2的电阻之比为3:1.
S2
R2
例2、如图所示的电路中，R1:R2＝3:5，那么通过R1 和R2的电流之比 I1:I2＝ 1:1 ，电压表的示数之比 U1:U2＝ 3:8 .
R1 R2
解析：图中R1、R2串联，所以I1＝I2； 电压表V1测R1两端的电压，U1＝I1R1，电 压表V2测串联电路的总电压， U2＝I（R1＋R2）， 所以U1:U2＝R1:（R1＋R2）＝3:8。
欧姆定律在串、并联电路中的应用
滑片向右移动时,三个电表示数的变化情况是( C )
A.A的示数变小,V1的示数不变,V2的示数变小
B.A的示数变大,V1的示数变大,V2的示数变小
L
R
C.A的示数变小,V1的示数不变,V2的示数变大
D.A的示数变大,V1的示数变大,V2的示数变大
3. 如图甲所示，R1为定值电阻，R2为滑动变阻器，电源电压恒 定。闭合开关S，调节滑动变阻器滑片，R1、R2两端的电压U1、 U2与电流I的变化关系图象如图所示，其中正确的是 ( B )
（2）解：由题知，闭合开关后，电压表示数为2V，即U线=2V，由串 联电路的电压特点可得，电阻R0两端的电压：U0=U-U线=6V-2V=4V， 因串联电路的电流处处相等，则电路中的电流：
由 可得，甲地到短路位置两输电线的总电阻：
根据题意可得，甲地到短路位置两输电线的总长度：
因两条输电线是并排架设的，所以短路位置离甲地的距离：
推导： R R1R2 R1 R2
＜ R1R2 R2
＝R1
即R＜R1 同理，R＜R2
并联电阻的总电阻比任何一个分电阻都小
相当于增加了导体的横截面积
4. 如图所示，如果R1＜R2，则图中电阻的四种不同接 法，其总电阻最小的是（ B ）
A
B
C
D
5. 教室中的日光灯全亮时与只亮一两只时相比，电阻 要___小____（大/小），这是因为教室中的灯是__并__联___ （串联/并联）的连接方式，这种连接方式相当于增加 了导体的___横__截__面__积____。
S L 50Km 25Km 22
作业 内容
教材作业 完成课后“动手动脑学物理”练习
自主安排 配套练习册练习
连接中考
4欧姆定律在串并联电路中的综合应用
欧姆定律在串并联电路中的应用1、串联电路特点：等流分压（1）电流：串联电路中各处的电流相等（等流）；I 串=I 1=I 2 ；（2）电压：总电压等于各处电压之和（分压）；U 串=U 1+U 2 ；（3）电阻：总电阻等于各电阻之和（串联相当于增大导体的长度）；R 串=R 1+R 2 （总电阻大于分电阻）； （4）分压原理：U 1：U 2 =R 1：R 2（串联电路各部分分配的电压与它的电阻成正比）。
2、并联电路特点：等压分流（1）电流：干路电流等于各支路电流之和（分流）I 并=I 1+I 2（2）电压：各支路电压都等于电源电压（等压）U 并=U 1=U 2（3）电阻：总电阻的倒数等于各并联电阻的倒数之和（并联相当于增大导体的横截面积），nR R R R 111121+⋯++=（总电阻小于分电阻） （4）分流原理：I 1：I 2 =R 2：R 1（并联电路各支路分配的电流与它的电阻成反比）。
3、欧姆定律在串并联电路中的应用（1）串联电路：当串联电路中一个电阻改变时，电路中电流及另一个电阻电压也随之变化。
（2）当并联电路一个支路的电阻改变时，这个支路电流也会改变干路电流也会变化；但另一个支路电流和电压都不变。
题组一：求滑动变阻器范围问题1、如图所示电路中，电源电压U 保持不变，R 0=10Ω，闭合开关，滑动变阻器的滑片P 在中点c 时，电流表示数为0.3A ；滑片P 移动到b 端时，电流表示数变化了0.1A ，求：（1）P 在中点c 时，R 0两端的电压是多少？ （2）滑片P 移动到b 端时，电流表的示数是多少？ （3）电源电压和滑动变阻器的最大阻值R 分别为多少？ 【答案】（1）3V ；（2）0.2A ；（3）6V ，20Ω【解析】（1）由电路图可知，R 0与R 串联，电流表测电路中的电流，当滑动变阻器的滑片P 在中点c 时，电流表示数为0.3A ，根据欧姆定律可得R 0两端的电压000.3A 10Ω3V U IR ==⨯=（2）滑片P 移动到b 端时，滑动变阻器接入电路最大阻值，串联电路中总电阻等于各分电阻之和，根据欧姆定律可知通过电路的电流变小，已知电流表示数变化了0.1A ，所以此时电流表的示数I′=I0.1A=0.3A0.1A=0.2A（3）当滑动变阻器的滑片P 在中点c 时，根据串联电路电阻规律结合欧姆定律可得电源电压0110.3A 10Ω22U I R R R =+=⨯+（）（）①当滑片P 滑至b 端时（即变阻器接入的电阻最大为R ），同理可得电源电压00.2A 10ΩU IR R R ='+=⨯+（）（）① 因电源电压不变，所以10.3A 10Ω0.2A 10Ω2R R ⨯+=⨯+（）（），解得R=20Ω则电源电压00.2A 10Ω20Ω6VU I R R ='+=⨯+=（）（）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《欧姆定律在串并联电路中的应用》教学设计
学过程一、创设情境，引入新课
〖师〗上节实验课我们得了关于电流、电压和电阻的什么结论？
在电阻一定时，电流与电压成正比；
在电压一定时，电流与电阻成反比。
〖师〗电流、电压和电阻这三个物理量在数值上有怎样的关系？
这个关系首先是被德国的科学家欧姆发现的，所以我们把这个规律叫做
欧姆定律。
(板书课题)
二、进入新课，科学探究
（一）欧姆定律：
［师］由上节课的结论可知：
在电阻一定时，电流与电压成正比；在电压一定时，电流与电阻成反比。
我们把它综合起来，用一句表示就是：
导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比，这
个结论就是欧姆定律。
〖师〗我们再看上节课的实验数值，你会发现，每组数值的电压与电阻
的比值都等于其电流的大小。
学生回答
学生回答
学生记录
回忆上节课
知识以引出
欧姆定律的
内容
体现对物理
结论的概念
能力
同学们验证一下上节课数值是不是存在上述关系。
所以欧姆定律还可以用这样的公式表示：
这就是欧姆定律的表达式，用符号表示为：
I=
式中的I表示电流，单位是安培（A）；U表示电压，单位是伏特（V）；
R表示电阻，单位是欧姆（Ω）。
［师］电阻的单位必须用“欧姆”，电压的单位必须用“伏特”，由
公式得出的电流单位才是“安培”。
【名人轶事】欧姆灵巧的手艺是从事科学实验之本，他的家境十分困
难，但从小受到良好的重陶，父亲是个技术熟练的锁匠，还爱好数学
和哲学。
父亲对他的技术启蒙，使欧姆养成了动手的好习惯，他心灵
学生记录
注意物理公
式的单位统
一问题
(五)串、并联电路中电阻的特点
1．对于串联电路来说：
电压规律：U=U1+U2；电流规律：I=I1=I2
欧姆定律：I=
欧姆定律适用于单个的用电器和由几个用电器组成的一段电路，所以
对R1：I1=；对R2：I2=对串联电路：I=
将I1．I2．I变形后得U1=I1R1，U2=I2R2，U=IR，代入电压规律得：IR=I1R1+I2R2。
由于I=I1=I2，所以R=R1+R2。
即串联电路的总电阻等于各串联电阻之和。
2．对于并联电路来说
请同学们自行推证并联电路的等效电阻。
并联电路的电流规律：I=I1+I2；电压规律：U1=U2
对R1：I1=；对R2：I2=；对串联电路：I=
则=+，由于电压相等，故
即并联电路的总电阻的倒数等于各并联电阻的倒数和。
(六)练习(略)以纠正
学生练习画
图
师生讨论解
决
学生简单计
算得出结论
学生在老师
的提示下总
结推理得出
电阻的关系
教师略提及
即可
对短=路进行
理性分析，增
加对知识的
进一步理解
对前面知识
的总结，如果
有时间就让
学生感受一
下，如果没时
间就放在本
章的复习课
中进行，总
之，教师的处
理一定要灵
活，这部分知
识教材没提
及，但一定要
让学生认识
到位
作
业
P21页1．2．3
小节这节课我们学习了欧姆定律的内容、它的公式及计算时应该统一单位等问题；又认识到用电器的额定电压及短路的危害原因等知识，对有关计算题的步骤及审题方法也做了总结，这是电学的基础，以后
还会遇到复杂的计算题，但无论题目如何复杂，它都是由这些基本的审题一节组成的。
教学
流程
板书设计
第四节：欧姆定律(2)
一、欧姆定律：导体中的电流跟导体两端电压成正比，跟导体的电阻成反比。
公式：I=
二、例题和变式：
三、额定电压：用电器在正常工作时所需的电压叫额定电压
四、短路
五、串、并联电路的电阻特点：
串联电路中：R=R1+R2
关联电路中：。
