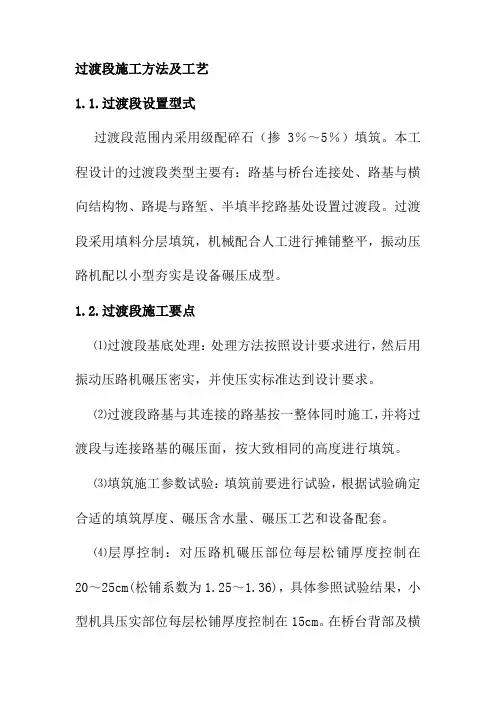

1.路堤与桥台过渡段施工工艺

（1）施工方法。填方桥台台尾设计采用二次过渡方式，即在台后设水泥稳定级配碎石和级配碎石过渡段，另加设钢筋混凝土搭板。过渡段路堤应与桥台锥体和相邻路堤同步填筑，根据施工图纸制定施工工艺和控制措施，制定出详细的作业指导书和相应的质量检查、监督管理制度，并通过现场碾压试验确定完善的施工工艺及处理措施。水泥稳定级配碎石在拌和站集中拌和，用自卸汽车运输，推土机配合平地机摊铺，重型碾压设备及小型振动压实设备进行碾压，填料的松铺厚度为15cm碾压遍数通过工艺实验确定。路桥过渡段断面示意图见图 1.

（2）施工工艺。施工前，做好桥头路基的排水施工，防止水流对填料的浸泡

和冲刷。路堤基底原地面平整后，用振动碾压机碾压密实，并使EV2> 60MPa在

桥台及挡墙基础等级达到设计规范允许强度后，及时进行台后过渡段填筑，其压实度要求与一般路基相同。路桥过渡段桥台锥体填筑按水平分层一体同时施工，水泥级配碎石过渡段与路基填筑的相应部位同步施工。

（3）施工要点。施工前，做好桥头路基的排水施工；过渡段路堤应与桥台锥体和相邻路堤同步填筑；在桥台及挡墙基础达到设计及规范允许强度后，及时进行台后过渡段填筑，其压实度要求与一般路基相同；过渡段路基应与其连接的路堤为一整体同时施工，并将过渡段与其连接路堤的碾压面，按大致相同的高度进行填筑；特殊路桥过渡段台阶处必须沿台阶进行横向碾压。

（4）注意事项。路桥过渡段施工前，排干桥台基坑内积水，基坑地面以下部

分回填C15混凝土，保证基坑底部与侧壁之间密实、无虚土；桥台与路基结合部

设厚0.15m 带排水槽的渗水墙，渗水墙采用无砂混凝土块砌筑，其底部设横向排水管，将渗流水横向排出路基外；路桥过渡段每层填筑要严格按设计要求施工作业，控制好级配碎石的配合及填料厚度，填筑层均设人字形排水坡；台背后2m范围内禁止大型振动机械驶入，避免其对桥台造成挤压。

2.路堑与桥台过渡段施工工艺

（1）施工方法。路堑地段桥路过渡段采用刚性材料（C15混凝土或级配碎石掺8%水泥），与级配碎石渐变过渡，长度不小于20m,桥台基坑采用C15混凝土回填。过渡段的C15混凝土厚度0.7〜2.0m,呈台阶状渐变，同时在混凝土下方

换填水泥稳定级配碎石（掺加5%水泥，分层厚度为0.15m）。基底设置符合防排水板，两侧分别设置纵向盲沟，地下水引出至桥台前。在过渡段以外20m范围内的基床表层级配碎石掺加5%水泥，厚度在5m范围内由0.7m渐变为0.4m，与一般路堑顺接。路桥台台尾为硬质岩路堑时，桥台基坑采用C15混凝土呈台阶状回填,回填面与路基面等高,可以不单独设置过渡段。路桥过渡段断面示意图见图

2.

（2）施工工艺。施工前,做好桥头路基的排水施工,防止水流对填料的浸泡

和冲刷。路基基底原地面平整后，用振动碾压机碾压密实，并使EV2> 60MPa在

桥台及挡墙基础等级达到设计规范允许强度后,及时进行台后过渡段填筑,水泥级配碎石过渡段与路基填筑的相应部位同步施工。

(3)施工要点。施工前，做好桥头路基的排水施工；在桥台及挡墙基础达到设计及规范允许强度后，及时进行台后过渡段填筑，其压实度要求与一般路基相同；过渡段路基应与其连接的路基为一整体同时施工。

(4)注意事项。路桥过渡段施工前，排干桥台基坑内积水，基坑地面以下部分回填C15混凝土，保证基坑底部与侧壁之间密实、无虚土；基底设置复合防排水板，两侧分别设置纵向盲沟，将地下水引排至桥台前；路桥过渡段每层填筑要严格按设计要求施工作业，填筑层均设人字形排水坡；台背后2m范围内禁止大型振动机械驶入，避免其对桥台造成挤压。

3.路基与涵洞过渡段施工工艺

填筑方案：

路堤与涵洞过渡段采用级配碎石填筑，截面为正梯形。由于涵顶至路基面高

度大于0.7米，且小于2米，根据设计要求采用二次过渡方案。级配碎石填筑拌

和运输方法同基床表层的级配碎石。摊铺机械视情况采用平地机或推土机。碾压采用压路机和冲击夯（边角处用）联合碾压。

施工要点：

过渡段级配碎石应分层填筑压实，每层的压实厚度不应大于30cm最小压实

厚度不宜小于15cm具体摊铺厚度及碾压遍数应按工艺参数进行控制。每压实层路拱

坡面应符合设计要求，平整无积水。

本体及基床：过渡段路路堤基床表层在不小于L1 范围内掺入3%-5%水泥；表层以下级配碎石分层填筑，级配碎石中掺入3-5%水泥。级配碎石（3-5%水泥）采用现拌法，先上碎石，然后铺撒水泥，用搅拌机械拌和，其配合比由实验室现场试配检测确定。

过渡段级配碎石填层应与相邻的路堤及锥体按一整体同时施工，路基涵洞两侧对称施工，并将过渡段与连接路堤的碾压面按大致相同的水平分层高度同步填筑并均匀压实。在靠近涵洞部位应平行涵洞（与线路垂直方向）进行横向碾压。大型压路机碾压时，应保证涵洞结构物的稳定。大型压路机压不到的部位应用小型振动设备分层进行碾压，填料松铺厚度不得大于20 厘米，碾压遍数经过试验确定。

涵洞顶面及其两端20 米范围内路堤级配碎石应按照设计掺适量水泥。过渡段级配碎石两侧填料和原路基相同。
