半导体异质结器件
异质结结构基本概念
异质结结构基本概念
异质结是一种半导体器件结构，由两种或多种材料的不同能带类型组成。
在异质结结构中，通常有一个n型区和一个p型区，两个区之间有一个结界。
n型区富集了电子，p型区富集了空穴。
在结界处，电子从n型区向p型区扩散，而空穴从p型区向n型区扩散。
这样就形成了电子向空穴扩散的电流，称为结流。
异质结结构具有以下几个基本概念：
1. 正向偏置：当p型区的电压高于n型区时，就会在异质结上施加一个正向偏置电压。
在正向偏置下，电子和空穴更容易通过结界扩散，电流增加。
2. 反向偏置：当p型区的电压低于n型区时，就会在异质结上施加一个反向偏置电压。
在反向偏置下，结界处会形成一个电势垒，阻碍电子和空穴的扩散，电流减小。
3. 整流作用：由于结界的电势垒，异质结在正向偏置下可以允许电流通过，而在反向偏置下会阻止电流通过，这种性质被称为整流作用。
这使得异质结可以用作整流器件，如二极管。
4. 光电效应：异质结结构中，当光照射到结界处时，光子能量可以激发电子和空穴，从而形成电流。
这种现象被称为光电效应，使得异质结可以用作光电器件，如光电二极管。
异质结结构的具体性质和应用取决于所使用的材料和设计参数。
异质结在电子学和光电子学领域有广泛的应用，如二极管、太阳能电池、激光二极管等。
异质结和半导体
异质结是指由两个不同材料组成的半导体结构，其中每个材料的能带结构不同。
异质结是一种重要的半导体结构，具有许多独特的性质和应用，例如在光电器件、太阳能电池、激光器、晶体管等领域中都有广泛的应用。
半导体是指一种物质，其电子能级介于价带和导带之间，形成禁带，使得半导体在导电方面表现出特殊的性质。
半导体材料的导电性质可以通过掺杂等手段进行调节，从而实现各种电子器件的制造。
常见的半导体材料包括硅、锗、氮化镓等。
异质结和半导体之间有着密切的联系。
在半导体器件中，异质结通常用于构建晶体管、太阳能电池等器件的结构。
例如，在PN结中，P型半导体和N型半导体之间形成一个异质结，可以实现电子和空穴的分离，实现电流的控制。
另外，在太阳能电池中，异质结也是关键的组成部分，可以实现光的吸收和电子空穴对的分离。

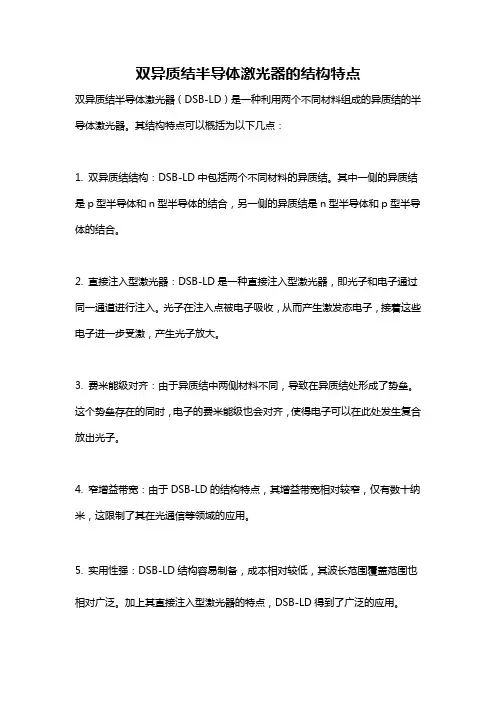

双异质结半导体激光器的结构特点
双异质结半导体激光器的结构特点
双异质结半导体激光器（DSB-LD）是一种利用两个不同材料组成的异质结的半导体激光器。
其结构特点可以概括为以下几点：
1. 双异质结结构：DSB-LD中包括两个不同材料的异质结。
其中一侧的异质结是p型半导体和n型半导体的结合，另一侧的异质结是n型半导体和p型半导体的结合。
2. 直接注入型激光器：DSB-LD是一种直接注入型激光器，即光子和电子通过同一通道进行注入。
光子在注入点被电子吸收，从而产生激发态电子，接着这些电子进一步受激，产生光子放大。
3. 费米能级对齐：由于异质结中两侧材料不同，导致在异质结处形成了势垒。
这个势垒存在的同时，电子的费米能级也会对齐，使得电子可以在此处发生复合放出光子。
4. 窄增益带宽：由于DSB-LD的结构特点，其增益带宽相对较窄，仅有数十纳米，这限制了其在光通信等领域的应用。
5. 实用性强：DSB-LD结构容易制备，成本相对较低，其波长范围覆盖范围也相对广泛。
加上其直接注入型激光器的特点，DSB-LD得到了广泛的应用。
异质结原理及对应的半导体发光机制
异质结原理及对应的半导体发光机制异质结原理是指由两种或多种材料组成的不同半导体构成的结构。
它可以利用两种半导体之间能带结构的差异，实现电子和空穴的注入、传输和复合，从而实现发光。
异质结发光是一种重要的光电子器件，具有广泛的应用前景，如发光二极管（LED）、半导体激光器（LD）等。
异质结发光机制主要包括共价键发光、能带发光和电子-空穴复合发光。
共价键发光是最早被发现和研究的半导体发光机制。
在共价键发光中，异质结的两侧半导体材料的禁带宽度不同，电子从宽禁带一侧通过隧穿效应传输到窄禁带一侧，与窄禁带一侧的空穴复合，从而释放能量并发射光子。
共价键发光的发射光谱范围较窄，通常在近红外到红外区域。
能带发光是将发光材料能带结构的差异转化为发光的机制。
在能带发光中，异质结的两侧半导体材料的导带和价带的位置不同，能带之间存在能隙。
当电子从宽能隙一侧的导带跃迁到窄能隙一侧的价带时，释放的能量将以光子的形式辐射出去。
能带发光的发射光谱范围通常较宽，可以覆盖可见光和近红外区域。
电子-空穴复合发光是异质结最常见的发光机制。
在这种机制下，电子从宽禁带一侧注入到窄禁带一侧的导带，与窄禁带一侧的空穴发生复合，并释放能量。
复合可以通过辐射发光、非辐射发光或热失活等方式进行。
其中，辐射发光是最常见的发光方式，同样也是半导体激光器工作的基本原理。
电子-空穴复合发光具有发射光谱宽、效率高等特点，可用于制备高效的发光器件。
总之，异质结原理和相应的半导体发光机制在材料和器件的设计中具有重要作用。
研究和应用这些原理和机制，可以开发出更高效、更稳定的发光材料和器件，推动光电子技术的发展。
半导体异质结的作用
半导体异质结的作用
1.提升光生电子-空穴对分离迁移效率：通过结合两种晶体结构、原子间距与膨胀系数
相近的半导体材料，异质结能够促进光生电子-空穴对的分离与迁移。
这种分离迁移效率的提升有助于增强光吸收能力及提高半导体材料的稳定性。
2.形成内建电场：异质结通常以内建电场的形式促进光生电子-空穴对的分离与迁移。
在p-n结中，p型半导体主要以正电荷（空穴）导电，而n型半导体主要以负电荷（电子）导电。
当它们构成异质结后，正负电荷受电磁力的影响互相吸引，最终在两种半导体的界面处形成电偶层，构成方向为n指向p的内建电场。
这个内建电场有助于光生电子与空穴分别向两侧迁移，一方面促进了光生电子-空穴对的产生，另一方面也减小了光生电子与空穴相遇复合的几率。
3.在电子器件中的应用：半导体异质结构对半导体技术具有重大影响，是高频晶体管
和光电子器件的关键成分。
例如，在双极晶体管中，当异质结用作基极-发射极结时，会产生极高的正向增益和低反向增益，从而转化为非常好的高频工作和低漏电流。
在场效应晶体管中，异质结用于高电子迁移率晶体管，可以在更高的频率下工作。
半导体异质结诺贝尔物理奖
半导体异质结诺贝尔物理奖
半导体异质结诺贝尔物理奖是1994年度的诺贝尔物理学奖，颁发给了三位科学家：日本籍物理学家中村修二、美籍物理学家伊恩·赫伯特和德国籍物理学家赫尔曼·克罗默。
他们因为在半导体材料的研究中取得的突破性成果而获得了这一殊荣。
半导体异质结是由不同材料组成的结构，其中至少有两种半导体材料。
这种结构的形成使得电子在材料之间的运动变得更加复杂，这也使得半导体异质结成为了一种非常有用的电子器件。
例如，半导体异质结可以用于制造光电二极管、激光器、太阳能电池等电子器件。
中村修二在20世纪80年代初期发明了一种新的半导体材料，即蓝色LED。
这种LED的发明使得人们可以制造出更加高效的白光LED，这也为照明领域的发展带来了巨大的推动力。
伊恩·赫伯特和赫尔曼·克罗默则在20世纪70年代末期发明了一种新的半导体器件，即量子阱。
这种器件可以控制电子在半导体异质结中的运动，从而实现更加高效的电子器件。
这些科学家的研究成果对于电子科技的发展产生了深远的影响。
他们的发明不仅推动了电子器件的发展，而且还为绿色能源的发展提供了支持。
今天，半导体异质结已经成为了电子器件中不可或缺的一部分，而这些科学家的研究成果也为我们的生活带来了巨大的便利。
半导体异质结发展概述
I-V曲线
1.异质结的J-V曲线与pn结相 似，一般为非线性关系，(加 正向电压时 J∞[exp(βV)-1] 存在一个导通电压，导通时 以指数形式变化且与温度关 系紧密，
反向这电个压电时流J也=称j0 为[1-反ex向p(抽-β取V)电], 流，存在一个反向饱和电流 j0=q(nφ0Ln/гn+pn0Dp/гp)
导带势垒尖峰低于另一导带底(3)忽略势垒区载流子的产生和复合 模型：载流子输运过程主要是多子由一端能够越过势垒的电子扩散到
另一端过程，即电流输运主要有扩散理论决定。如图1 主要结论：(1)Jn=qDn1n10/Ln1[exp(qV/K0T)-1]
Jp=-qDp2p20/Lp2[exp(qV/K0T)-1] ∞实N现D高2/N注A1入*e。xp(Δ E注/K入t)比,在：宽Jn/紧Jp带=(和Dn窄1N禁D2带Lp2材/D料p2组NA成1L的n1)异ex质p(结Δ 中E/可kT以) ∞一e般xp只(q有Δ一Ec(种/2K)载0如T流)果, 子J用p其∞多主e数x要p载(作-q流Δ用子E，v浓/这K度0里T代)是,可替J以e，起看那主出么要由得作于到用势Jn。垒高度的不同
j=js(eqv/kt-1) 其中j=q(np0Dn/Ln+pnDp/Lp). 1957年，克罗默指出有导电类型相反的两种半导体材料制成 异质结，比同质结具有更高的注入效率。 1962年，Anderson提出了异质结的理论模型，他理想的假定 两种半导体材料具有相同的晶体结构，晶格常数和热膨胀系数，基本说明 了电流输运过程。 1968年美国的贝尔实验室和苏联的约飞研究所都宣布做成了GaAsAlxGa1-xAs双异质结激光器。 在70年代里，液向外延(LPE)，汽相外延(VPE)，金属有机化学 气相沉积(MO-CVD)和分子束外延(MBE)等先进的材料成长方法相 继出现，使异质结的生长日趋完善。
z型异质结和二型异质结
z型异质结和二型异质结
Z型异质结和二型异质结是半导体器件中常见的两种异质结结构。
它们的不同之处在于，Z型异质结是由两种不同材料的晶体沿着Z 方向交替生长而成，而二型异质结则是由两种不同材料的晶体在同一平面上交替生长而成。
Z型异质结的制备方法主要有两种：一种是在同一衬底上交替生长两种材料的晶体，另一种是在不同衬底上分别生长两种材料的晶体，然后将它们通过键合技术粘合在一起。
Z型异质结的优点在于它具有较高的电子迁移率和较低的电阻率，因此在高频电路和光电器件中得到了广泛应用。
二型异质结的制备方法与Z型异质结类似，也是通过交替生长两种材料的晶体来制备。
二型异质结的优点在于它具有较高的光电转换效率和较低的暗电流，因此在太阳能电池和光电探测器等领域得到了广泛应用。
除了上述优点之外，Z型异质结和二型异质结还具有一些其他的特点。
例如，Z型异质结的电子和空穴在不同的材料中运动，因此可以有效地减少载流子的复合，从而提高器件的效率。
而二型异质结则可以通过调节两种材料的厚度比例来控制器件的光电性能，因此具有更大的灵活性。
Z型异质结和二型异质结是半导体器件中常见的两种异质结结构。
它们具有不同的优点和特点，在不同的应用领域中都有着广泛的应用前景。
随着科技的不断发展，相信它们的应用范围还会不断扩大。
sige异质结双极晶体管(hbt)的优势、典型器件结构;
sige异质结双极晶体管(hbt)的优势、典型器件结构; 1. 引言1.1 概述SiGe异质结双极晶体管（HBT）是一种重要的半导体器件，在现代电子技术领域中广泛应用。
它利用硅基材料和锗基材料之间的异质结构，以实现高性能、低功耗和低噪声操作。
SiGe HBT具有多种优势，使其成为射频放大器、通信系统和无线传感器等领域中首选的器件。
1.2 文章结构本文将围绕SiGe异质结双极晶体管的优势及其典型器件结构展开详细的讨论。
首先，我们将介绍SiGe HBT在高频性能、低噪声性能和功耗方面所具备的优势。
然后，我们将探讨SiGe HBT的典型器件结构，包括基本结构、发射极电阻调制技术以及直接注入发射器结构设计。
进一步，本文将通过分析通信领域中的应用案例来展示SiGe HBT在小信号放大器设计、高速数字通信系统和无线通信系统等方面带来的重要价值。
最后，我们将总结SiGe HBT的优势和典型器件结构特点，并展望未来SiGe HBT技术的发展方向和应用前景。
1.3 目的本文的目的在于全面介绍SiGe异质结双极晶体管的优势及其典型器件结构，以帮助读者更好地了解并应用这一重要的半导体器件。
通过深入研究SiGe HBT所具备的高频性能、低噪声性能和功耗优势，读者将对其在通信领域中的广泛应用有更清晰的认识。
同时，通过对典型SiGe HBT器件结构和案例分析的介绍，读者将学习到如何设计和优化SiGe HBT在不同通信系统中的应用。
最终，本文旨在为SiGe HBT技术的未来发展提供有益的见解，并展示其潜在的应用前景。
2. SiGe异质结双极晶体管(HBT)的优势：SiGe异质结双极晶体管(HBT)是一种高性能的半导体器件，具有多项优势，使其成为许多领域的重要选择。
以下是SiGe HBT的主要优势：2.1 高频性能优势：SiGe HBT具有卓越的高频性能，特别适用于射频和微波电路设计。
相比于传统的硅晶体管，SiGe HBT具有更高的截止频率（fT）和最大振荡频率（fmax），这使得它可以在更高的频段范围内工作。
微电子器件 第4版 第 5 章 半导体异质结器件
材料1
材料2
由两种不同材料所构成的结就是异质结。如果这两种材料都是 半导体，则称为半导体异质结；如果这两种材料是金属和半导 体，则称为金属-半导体接触，这包括Schottky结和欧姆接触。
• 半导体异质结可根据界面情况分成三种 • 晶格匹配突变异质结；当两种半导体的晶格常数近似
V
k0T
EC
n10
exp
qV k0T
在稳定情况下，P型区半导体中注入的少子的运动连续性方
程是
Dn1
d
2n1 x
dx 2
n1x n10
n1
0
其通解是
Ec 1 2
n1x
n10
A exp
x Ln1
B exp
x Ln1
应用边界条件
n1x
n10
n10
exp
qV k0T
1
exp
制作步骤：
1、在GaAs衬底上采用MBE（分子束外延）等技术连续 生长出高纯度的GaAs层和n型AlGaAs层；
2、然后进行台面腐蚀以隔离有源区；
3、 接着制作Au·Ge/Au 的源、漏欧姆接触 电极，并通过反应 等离子选择腐蚀去 除栅极区上面的n型 GaAs层；
4、最后在n型AlGaAs 表面积淀Ti/Pt/Au栅 电极。
HEMT是通过栅极下面的肖特基势垒来控制GaAs/AlGaAs 异质结的2-DEG的浓度而实现控制电流的。
由于肖特基势垒的作用和电子向未掺杂的GaAs层转移，栅极 下面的N型AlGaAs层将被完全耗尽。
转移到未掺杂GaAs层中的 电子在异质结的三角形势阱 中即该层表面约10nm范围 内形成2-DEG；这些2-DEG 与处在AlGaAs层中的杂质 中心在空间上是分离的，不
异质结hjt工艺
异质结hjt工艺异质结hjt工艺是一种常用于半导体器件制造的工艺技术。
在半导体器件中，异质结hjt工艺起到了至关重要的作用，它能够提高器件的性能，增强其功能。
本文将从工艺原理、制备方法、特点和应用等方面进行介绍，以帮助读者更好地理解和应用该工艺。
一、工艺原理异质结hjt工艺是通过在半导体器件中引入不同材料的异质结构来实现的。
在这种工艺中，通过将不同的材料堆叠在一起，形成了两种或多种材料之间的异质结。
这种异质结的形成可以在器件的不同区域实现，从而形成不同功能的区域。
二、制备方法异质结hjt工艺的制备方法主要包括以下几个步骤：1. 材料选择：选择适合的材料组合，使得在器件中形成的异质结具有所需的性能。
2. 材料生长：采用化学气相沉积、分子束外延或金属有机化学气相沉积等方法，将不同材料层层生长在一起。
3. 结构制备：通过光刻、蚀刻等工艺步骤，将材料进行精确的加工和形状调整，形成所需的器件结构。
4. 电性调控：通过掺杂、退火等工艺步骤，调控材料的电性能，以实现所需的功能。
异质结hjt工艺具有以下几个特点：1. 多功能性：通过在器件中引入异质结，可以实现不同功能的区域，提高器件的性能和功能。
2. 高效性：异质结hjt工艺能够在同一器件中实现不同材料的结构，避免了多个器件的组合，提高了制造效率。
3. 稳定性：通过精确的控制和调控工艺参数，可以使异质结的性能稳定可靠，提高器件的长期工作稳定性。
4. 可扩展性：异质结hjt工艺适用于不同材料和器件类型，具有很高的可扩展性和适应性。
四、应用异质结hjt工艺在半导体器件制造中有广泛的应用，主要包括以下几个方面：1. 功率器件：异质结hjt工艺可以提高功率器件的性能和效率，广泛应用于功率放大器、功率开关等领域。
2. 光电器件：通过在光电器件中引入异质结，可以实现光电转换的功能，应用于光电探测器、太阳能电池等领域。
3. 集成电路：异质结hjt工艺可以实现不同功能的区域，提高集成电路的功能和性能，应用于高性能处理器、存储器等领域。
异质结半导体光电器件的性能及其应用
异质结半导体光电器件的性能及其应用引言半导体器件是现代电子工业的基石。
光电器件则利用半导体材料的光电特性，将光信号转换为电信号或将电信号转换为光信号。
这一系列器件主要包括光电二极管、光电探测器、光伏电池、激光器等，异质结半导体光电器件就是其中的一类。
在现代信息产业的快速发展中，随着光通信、光储存等光信息传输方面的广泛应用，异质结半导体光电器件也因其优良的光电性能得到了越来越广泛的应用。
第一部分异质结半导体光电器件的基本结构和原理1.异质结半导体器件的定义异质结半导体器件是指在半导体材料中掺杂有不同种类、不同平衡状态的离子时，形成的p-n结构的一种半导体器件。
通俗地解释，即是将不同的材料拼接在一起制成的半导体。
在异质结半导体器件中，相邻两层材料的应变、电参数等会发生突变，产生了一些有趣的物理现象。
2.基本结构与原理异质结半导体器件的制作方法一般有两种，即普通外延法和ELO（epitaxial lateral overgrowth）法。
普通外延法利用外延片在具有特定晶向的热源上，使单晶材料慢慢生长。
而ELO法则是将异质结材料生长在原始外延层上，通过晶面迭合的形式来增长相邻两层不同的半导体材料。
异质结半导体光电器件的基本结构包括n型半导体（即电子数量较多的材料）和p型半导体（即电子数量较少的材料）在一个区域内通过熔合生长。
在两种半导体材料结合的边界处形成一种电子半径和空穴半径不同的势垒，这一势垒就是异质结。
在异质结中，由于两边材料的性质不同，电子和空穴会在其中产生很多反弹。
在异质结界面处，电子的能量稍微超过势垒时，便需要产生一次反弹，并产生一些能量。
这种现象就叫做载流子的分离，分离后的载流子在材料中随即极快地运动，被读取器或传输线接收。
第二部分异质结半导体光电器件的应用光电二极管是一种利用光电效应，将光信号转换为电信号的器件。
它基于光电效应，将光子能量转换为电子能量，从而形成电流。
不同材料的光电二极管光谱响应范围不同，但都受到材料的电子云的约束。
半导体异质结激光器结构
半导体异质结激光器结构
半导体异质结激光器是一种在光电子器件中广泛应用的重要组件。
其结
构是由不同材料的半导体层按特定顺序堆叠而成。
在这种结构中，半导体材
料的能带类型和能带宽度发生变化，从而形成了异质结。
半导体异质结激光器的结构通常由多个层次组成。
其中包括发射区、波
导区和反射区。
发射区是光源的产生和放大的区域，通常由一个p-n结构组成。
波导区起到激光光束传输的作用，常采用较宽的禁带宽度材料以降低光
损耗。
而反射区则用于增强激光的反射与输出。
半导体异质结激光器的工作原理基于霍尔效应、吸收共振、载流子注入
和光放大等现象。
通过注入电流并在发射区产生激发态的载流子，这些载流
子在波导区中不断受到刺激发射并释放出光子。
通过在反射区添加反射镜，
可以增强光子的反射并形成激光输出。
在应用上，半导体异质结激光器具有许多优势。
首先，其结构简单紧凑，易于集成和制造。
其次，激光器的输出功率高、效率高、频率稳定，并且可
以实现大范围的波长调谐。
因此，半导体异质结激光器在通信、显示、传感
和医学等领域具有广泛的应用前景。
半导体异质结激光器是一种重要的光电子器件，其结构由多个层次组成，包括发射区、波导区和反射区。
通过载流子注入和光放大等原理，激光器可
以产生高功率、高效率的激光输出，并在各个领域具有广泛的应用。
典型异质结回顾
典型异质结回顾
典型异质结，是指由不同材料组成的结构。
在半导体器件制造中，典型异质结应用广泛，如势垒二极管、太阳能电池、激光器、光电倍增管等。
下面我们来回顾一下几种典型异质结。
1. 势垒二极管：是最常见的半导体器件之一。
它由p型半导体
和n型半导体组成，形成PN结，当正向偏置时，电子从n型半导体
流向p型半导体，空穴从p型半导体流向n型半导体，形成电流。
2. 太阳能电池：是利用半导体材料特性将太阳能转化为电能的
器件。
太阳能电池的结构也是由p型半导体和n型半导体组成的PN 结。
当太阳光照射到PN结上时，会激发电子和空穴，形成电流。
3. 激光器：是一种利用受激辐射产生的光来放大和发射单色光
的器件。
激光器由p型半导体和n型半导体组成的PN结和多量子阱
结构组成。
当电流通过PN结时，会在多量子阱结构中产生受激辐射，放出激光。
4. 光电倍增管：是一种将光信号转化为电信号的器件。
光电倍
增管由光敏阴极、二次发射阴极、阳极等部分组成。
光敏阴极和二次发射阴极是由不同材料组成的典型异质结，当光照射到光敏阴极上时，会激发电子和空穴，经过二次发射阴极后，产生电子倍增效应，放大电子信号。
以上是几种典型的异质结器件，它们的结构和工作原理都是由不同材料组成的结构。
在半导体领域，异质结的应用必将越来越广泛。
- 1 -。
第九章 半导体异质结
当半导体表面存在足够大的界面态时，半导体表面的状态完全由界面态电 荷决定，与功函数等没有关系。
⑴ 当表面态为施主态时：（被电子占据时呈电中性，释放电子后呈正电性）
对于n型半导体：
E
电子积累
正
在半导体表面处形成很薄的多子积累层。
电
荷
高低
二、计入界面态的影响
对于P型半导体：
在半导体表面形成耗尽 层，层内电荷为电离受主。 该耗尽层很厚，其厚度由掺 杂浓度决定。
(c)
二、计入界面态的影响
界面态不同，在界面形成的势垒也不同，此时 界面态起决定性的作用，而界面两侧半导体材料的 固有性质（如功函数、电子亲和能、介电常数等） 对界面势垒没有影响，这是由于界面态上大量电荷 的屏蔽作用所致。
三、突变反型异质结的接触电势差
设：构成异质结的两种半导体材料即P型和N型中的杂质都是均匀分布的，其
第九章
半导体异质结的组成与生长
第九章 Part 1
9.1 半导体异质结的一般性质 9.2 半导体异质结的能带结构 9.3 异质PN结的注入特性 9.4 理想突变异质结的伏安特性
9.1 半导体异质结的一般性质
由两种不同的半导体单晶材料形成的PN结称为异质结。
1951年由Gubanov首先提出了异质结的概念；
B1
VD Va
1/2
式中第一项为由界面态影响在空间电荷区产生的电荷量，第二项为不考虑界 面态时的空间电荷区电荷量。
二、计入界面态的影响
分析空间电荷区宽度的变化：
令L1=x0-x1, L2=x2-x0，L1、L2为P区和N区的耗尽层宽度，
则 Q1、Q2可改写为：
qNAL1 qNDL2
1NAQIS 1NA 2ND
半导体光电子学异质结
半导体光电子学异质结引言半导体光电子学异质结是半导体器件中的一种重要结构，其特殊的层状组合能够实现光电转换和电子输运功能的有效集成。
本文将对半导体光电子学异质结的基本原理、应用领域和未来发展方向进行详细介绍。
基本原理半导体光电子学异质结的基本原理源于不同材料间的价带和禁带差异导致的能带弯曲。
在正向偏置情况下，载流子在异质结中会因能带曲率而发生漂移，在逆向偏置时则会发生空间电荷屏蔽效应。
这些特性使得半导体光电子学异质结能够对光信号进行高效转换。
应用领域半导体光电子学异质结在光电器件中有着广泛的应用。
以下是一些常见的应用领域：光伏电池光伏电池是半导体光电子学异质结最常见的应用之一。
通过将光线照射到光伏电池上，光能被转换为电能。
光伏电池的效率取决于异质结界面的设计和材料的选择。
光电探测器光电探测器利用了半导体光电子学异质结的光电转换特性，可以将光信号转换为电信号。
它们在光通信、光谱测量等领域中发挥着重要作用。
光发射器光发射器利用半导体光电子学异质结中的电流注入和复合过程，将电能转换成光能。
它们在光通信领域中被广泛应用，能够实现高速、高效的光信号传输。
光放大器光放大器是利用半导体光电子学异质结结构实现光信号放大的器件。
它们在光通信中具有重要地位，能够帮助信号在光纤中传输更远的距离。
未来发展方向半导体光电子学异质结领域仍然存在许多挑战和发展机遇。
以下是一些可能的未来发展方向：新型材料尽管现有的半导体材料已经取得了令人瞩目的成果，但仍然有许多材料可以探索。
通过研究和开发新型材料，可以进一步改善异质结的光电转换效率和稳定性。
结构优化异质结的结构优化是提高器件性能的关键。
通过精确控制界面的形貌和材料的晶格匹配，可以降低界面态和缺陷的影响，提高器件的效率和稳定性。
新型器件设计除了上述常见的应用领域，半导体光电子学异质结还有许多潜在的应用，如光存储器、光计算、光传感器等。
发展新型器件设计是推动半导体光电子学异质结前进的关键。
化合物半导体器件第三章半导体异质结全解
图3.3 晶格失配形成位错缺陷 （张）应变Si示意图
Dai Xianying
化合物半导体器件
3.1 异质结及其能带图
3.1.2 异质结的能带图
图3 半导体能带边沿图
Dai Xianying
图4 孤立的n型和p型半导体能带图
化合物半导体器件
3.1 异质结及其能带图
3.1.2 异质结的能带图
（以突变异质结为例）
2、考虑界面态时的能带图
3）降低界面态 4）界面态的类型 5）巴丁极限
Dai Xianying
化合物半导体器件
3.1 异质结及其能带图
2、考虑界面态时的能带图
6）考虑界面态影响的异质结能带示意图
Dai Xianying
化合物半导体器件
3.1 异质结及其能带图
3.1.2 异质结的能带图
3、渐变异质结能带图
Dai Xianying
化合物半导体器件
第三章
• • • • •
半导体异质结
异质结及其能带图 异质结的电学特性 量子阱与二维电子气 多量子阱与超晶格 半导体应变异质结
Dai Xianying
化合物半导体器件
3.2 异质结的电学特性
3.2.1 突变异质结的I-V特性
突变异质结的I-V模型：扩散模型、发射模型、发射-复合 模型、隧道模型、隧道复合模型。
两种势垒尖峰： （a）低势垒尖峰负反向势垒 （b）高势垒尖峰正反向势垒
Dai Xianying
(a) (b) 图3.8 异型异质结的两种势垒示意图 （a）负反向势垒；（b）正反向势垒
化合物半导体器件
3.2 异质结的电学特性
1、低势垒尖峰（负反向势垒异质结）的I-V特性
特征：势垒尖峰低于p区的EC
异质结光电二极管的工作原理
异质结光电二极管的工作原理
异质结光电二极管是一种具有异质结的半导体器件，可以将光能转化为电能。
其工作原理如下：
1. 异质结的形成：异质结是由两种不同的半导体材料相接而成，其中一种材料的能带宽度较大，称为能带宽度大的材料（如n
型材料），另一种材料的能带宽度较小，称为能带宽度小的材料（如p型材料）。
形成异质结时，能带宽度小的材料会形成一个势垒。
2. 光照射：当光照射到异质结的表面时，光子的能量可以激发材料中的电子，使其从价带跃迁到导带。
3. 光电效应：跃迁到导带的电子在势垒的作用下会向异质结内部运动，由于势垒存在，电子会扫过势垒形成电流。
这个过程称为内光电效应。
4. 电流输出：光电效应产生的电流可通过外部电路输出，用于信号检测、光电转换等应用。
总结而言，异质结光电二极管的工作原理是利用光子的能量激发电子从价带跃迁到导带，形成光电效应产生电流输出。
这种器件具有高灵敏度、快速响应和宽波长范围特性，广泛应用于光通信、光电测量和光谱分析等领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 同理，可得突变同型异质结的能带图
5.1.2 半导体异质结伏安特性
PN同质结的正向电流均以扩散电流为主， 伏安特性表达式为：
I
I
0
exp
qV kT
1
不同能带形式
不同的传输机理
不同伏安特性
在P-N异质结中既有电子势垒又有电子势阱，但当势垒高度 和势阱深度不相同时，异质结的导电机制也有所不同，所 以把这种异质结分为负反向势垒和正反向势垒。
+qVB
-qVn +qVn EF
EF
从N型区导带底到P型区导 带底的势垒高度是
qVD1 qVD2 EC qVD EC
P型半导体中的少数载流子浓度n10与N型半导 体中的多子浓度n20的关系是
n10
n20
exp
qVD
k0T
EC
n1（-x1）与n20的关系为
n1
x1
n20
exp
qVD
n10
Dp2 Lp2
p
20
exp
qV k0T
1
Jp
exp
EV k0T
如果n20和p10在同一个数量级上，则可得
两种半导体的导带底在交界面处的突变量为
Ec 1 2
价带顶的突变量为
Ev (Eg2 Eg1 ) (1 2 ) Eg Ec
由此有
Ec Ev Eg Eg2 Eg1
两种半导体形成异质结后，其内建电势为：
Vbi Eg1 Ec 1 2
x1
2N A1 2 Vbi -V qN D 2 N D 1N
• 两块半导体材料交界处 形成空间电荷区（即势 垒区或耗尽层），n型 半导体为正空间电荷区， p型半导体一边为负空 间电荷区，因不考虑界 面态，势垒区中正空间 电荷数等于负空间电荷 数。
能带发生了弯曲。n型半导体的导带底和价带顶的弯曲量 为qVD2，而导带底在交界面处形成一向上的“尖峰”。P 型半导体的导带底和价带顶的弯曲量为qVD1，而导带底在 交界面处形成一向下的“凹口”；能带在交界面处不连续， 有一个突变。
第 5 章 半导体异质结器件
材料1
材料2
由两种不同材料所构成的结就是异质结。如果这两种材料都是 半导体，则称为半导体异质结；如果这两种材料是金属和半导 体，则称为金属-半导体接触，这包括Schottky结和欧姆接触。
• 半导体异质结可根据界面情况分成三种 • 晶格匹配突变异质结；当两种半导体的晶格常数近似
1 2
x2
1
2N D1 2 Vbi -V 2
qN
A
2
N
D
1NA
耗尽层电容
1
CT
2
2
N
ND D
N A1 2
1N A Vbi
-V
2
对突变同型异质结的能带图分析，下左图为n型的两种 不同半导体材料形成异质结之前的平衡能带图，右图为 形成异质结之后的平衡能带图。当两种半导体材料紧密 接触形成异质结时，由于禁带宽度大的n型半导体的费 米能级比禁带宽度小的高，所以电子将从前者向后者流 动，在禁带宽度小的n型半导体一边形成电子积累层， 另一边形成耗尽层。
x x1 Ln1
从而求得电子的扩散电流密度
J n
qDn1
d
n1x
dx
n10
x x1
qDn1n10 Ln1
exp
qV k0T
1
J P
qDp2
d
p2 x
dx
p20
x x2
qDp2 p20 Lp2
exp
qV koT
1
外加电压V时，通过异质PN结的总电流密度是
J
JnΒιβλιοθήκη JpqDn1 Ln1
5.1.1 半导体异质结的能带突变
• 异质结的两边是不同的半导体材料，则禁带宽度不同， 从而在异质结处就存在有导带的突变量△EC和价带的 突变量△EV。
• 不考虑界面处的能带弯曲作用时的几种典型的能带突 变形式
两种材料禁带交叉的情况 △Ec=EC1-EC2＞0 △Ev=EV2-EV1＞0, △EG=EG1-EG2=△EC+△EV；
两种材料禁带错开的情况 △EC＜0 △EV＞0 △EG=EG1-EG2=△EC+△EV；
禁带没有交接部分的情况 △EC＜0 △EV＞0 △EG=EG1-EG2=△EC+△EV。
能带突变的应用例子： （a）产生热电子 （b）使电子发生反射的势垒 （c）提供一定厚度和高度的势垒 （d）造成一点深度和宽度的势阱。
A
1 2
运用同质结一样的耗尽层近似，可以得出内建 电势在P型区和N型区中的分量：
Vbi1
2ND 2ND 1NA
Vbi
Vbi2
1N A 2ND 1NA
Vbi
在反向偏压或小正向偏压（V<Vbi）情形，P型区和N型区中 的耗尽层宽度公司与同质结相同，分别是
x1
2N A1 2 Vbi -V qN D 2 N D 1N A
相等时，即可认为构成了第一种异质结，这里所产生 的界面能级很少，可以忽略不计。
• 晶格不匹配异质结；当晶格常数不等的两种半导体构 成异质结时，可以认为在晶格失配所产生的附加能级 均集中在界面上，而形成所谓界面态，这就是第二种 异质结。
• 合金界面异质结。第三种异质结的界面认为是具有一 点宽度的合金层，则界面的禁带宽度将缓慢变化，这 时界面能级的影响也可以忽略。
V
k0T
EC
n10
exp
qV k0T
在稳定情况下，P型区半导体中注入的少子的运动连续性方
程是
Dn1
d
2n1 x
dx 2
n1x n10
n1
0
其通解是
Ec 1 2
n1x
n10
A exp
x Ln1
B exp
x Ln1
应用边界条件
n1x
n10
n10
exp
qV k0T
1
exp
负反向势垒P-N异质结——低
势垒尖峰异质结，是势垒尖峰
顶低于P区导带底的异质结。
N区扩散向结处的电子流通过
发射机制越过尖峰势垒进入P
qVDp
区，此类异质结的电子流主要
由扩散机制决定。
正反向势垒PN异质结——高 势垒尖峰异质结，是势垒尖峰 顶高于P区导带底的异质结。 N区扩散向结处的电子中高于 势垒尖峰的部分电子通过发射 机制进入P区，此类异质结电 流主要由电子发射机制决定。
(a)
(b)
(c)
(d)
不考虑界面态时，突变反型异质结能带图。 突变异质结是指从一种半导体材料向另一种半导体材料 的过渡只发生在几个原子距离范围内的半导体异质结。
• 在未形成异质结前，p型半 导体费米能级与n型半导体 费米能级不在同一水平
当紧密接触形成异质结时， 电子将从n型半导体流向p 型半导体，同时空穴在于 电子相反的方向流动，直 至两块半导体的费米能级 处于同一能级，形成异质 结。
