轴套类零件工艺的设计说明
机械设计-轴套设计

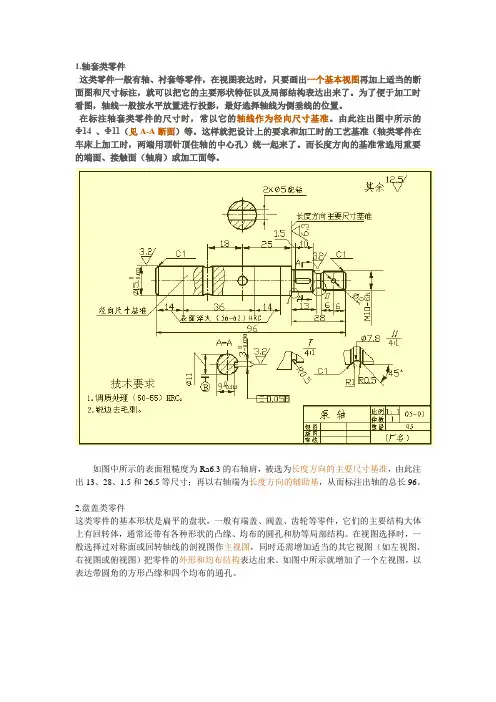

1.轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。
轴套类零件的加工
磨床的分类
2.
磨削的加工特点
1.
1、磨床的分类 外圆磨床 平面磨床 工具磨床 砂带磨床 专门化磨床 内圆磨床
2、磨床的加工特点
第一点
第二点
第三点
四、轴套类零件的工艺分析
A
B
C
零件毛坯的选择
零件的加工工艺方案的确定
刀具、机床、量具的确定
1、毛坯的选择 从动轴零件材料选择45号钢， 毛坯为φ35×91的棒料 主、从动轴端盖的材料是铝制棒料毛坯。尺寸分别为φ50X90，φ30X90。
谢谢观赏
单击此处添加副标题
202X/XX/XX
汇报人姓名
2
百分表 常用的百分表有钟面式和杠杆式两种，百分表用来测量工件的尺寸，形位公差
游标万能角度尺 游标万能角度尺的使用范围较广，可以测量0°~320°范围内的任意角度。
1
3
4
4、机床上对刀的方法
对刀的方法一般有以下几种：
一般对刀： 试切对刀 改变参考点位置对刀 多刀加工时的对刀——利用刀具长度补偿对刀 车刀刀尖有圆弧半径时的对刀 机外对刀仪对刀 ATC对刀 自动对刀
五、华中与FANUC数控系统的特点对比
（1）FANUC公司数控系统产品的特点如下： ①FANUC公司数控系统的产品结构上长期采用大板结构，但在新的产品中已采用模块化结构。 ②采用专用LSI，以提高集成度，可靠性，减小体积和降低成本。 ③产品应用范围广，每一CNC装置上可配多种控制软件，适用于多种机床。 ④不断采用新工艺，新技术。 ⑤CNC装置体积减小，采用面板装配式，内装式PMC。 ⑥在插补、加减速、补偿、自动编程、图形显示、通信、控制和诊断方面不断增加新功能。 ⑦CNC装置面向用户开放的功能，以用户特定宏程序，MMC等功能来实现。 ⑧支持多种语言显示。 ⑨具有多种外设。 ⑩已推出MAP接口，使CNC通过该接口实现与上一级计算机通信。
毕业设计轴套--轴套零件的工艺分析
目录摘要 (1)关键词 (1)1.零件图分析 (1)1.1零件的作用 (3)1.3零件的结构工艺分析 (3)2.毛坯分析 (4)2.1毛坯的选择 (4)2.2毛坯图的设计 (4)2.2.1 确定毛坯尺寸 (4)2.2.2零件的毛坯图 (5)3.零件的工艺分析 (5)4.工艺路线的拟定 (6)5.机床和工艺设备的选择及其理由 (7)5.1机床的选择及其理由 (7)5.2.刀具的选择 (7)5.3量具的选择 (8)5.4夹具的选择 (9)6.机械加工过程 (9)7.结论 (10)附图：轴套零件图 (12)轴套毛坯图 (13)机械加工工艺过程卡1 (14)机械加工工艺过程卡2 (15)机械加工工序卡2 (16)机械加工工序卡3 (17)机械加工工序卡4 (18)机械加工工序卡5 (19)机械加工工序卡6 (20)机械加工工序卡7 (21)机械加工工序卡8 (22)机械加工工序卡9 (23)机械加工工序卡10 (24)机械加工工序卡11 (25)机械加工工序卡12 (26)机械加工工序卡13 (27)机械加工工序卡14 (28)机械加工工序卡15 (29)参考文献 (30)轴套零件的工艺分析摘要：轴套零件在机械中的作用主要是导正、限位、止转及定位作用。
本次毕业设计通过对轴套零件图的分析，确定了该零件的毛坯材料及尺寸规格，通过对零件的加工工艺分析，确定了该零件的加工工艺路线，编写了机械加工工艺过程卡片和工序卡片。
零件在加工中必须保证重要的尺寸精度和表面粗糙度，以及根据现有生产设备选择合理的机械加工路线。
关键词：轴套尺寸设备精度1.零件图分析轴套一般起滑动轴承作用,是在机械传动过程中起固定和减小载荷摩擦系数的部件。
图1轴套零件图该零件（图1）为轴套类零件。
表面由外圆柱面、轴肩退刀槽表面组成，其中2.0132±φmm ，60030.00φ+mm, 950022.0φ-mm 这三个直径尺寸有较高的尺寸精度和表面粗糙度要求，表面粗糙度要求为0.8，为了保证同轴度通常减小切削力和切削热的影响，粗精加工分开，使粗加工中的变形在精加工中得到纠正，要求尺寸较高为60030.00φ+mm 、950022.0φ-mm 、2.0132±φmm ，其表面粗糙度为Ra1.6µm、Ra0.8µm 零件的左端和有端有M6螺纹孔，深8mm 。
轴套零件的数控工艺分析与编程
轴套零件的数控工艺分析与编程轴套是一种常见的机械零件，广泛应用于各种机械设备中。
数控工艺分析与编程是指通过数控编程的方式对轴套的加工工艺进行分析，并编写相应的数控程序，以实现对轴套的高效、精确加工。
下面将详细介绍轴套零件的数控工艺分析与编程过程。
一、数控工艺分析数控工艺分析是指分析轴套零件的加工特点和要求，并确定相应的加工工艺路线和具体的加工参数。
具体分析如下：1.轴套的加工特点和要求：轴套通常由高强度的金属材料制成，具有高精度、高强度和耐磨损的特点。
在进行数控加工时，需要注意减小误差、提高加工精度和表面质量。
2.加工工艺路线：根据轴套的结构、尺寸和加工要求，确定加工工艺路线。
一般来说，轴套的加工工艺路线包括粗加工、精加工和表面处理等步骤。
-粗加工：主要包括车削、铣削、钻削等工艺，用于将原材料加工成近似形状的轴套毛坯。
-精加工：主要包括车削、钻削、拉削等工艺，用于将毛坯进一步加工成精确形状和尺寸的轴套。
-表面处理：主要包括抛光、热处理等工艺，用于提高轴套的表面质量和硬度。
3.加工参数确定：根据轴套的材料和加工要求，确定各工艺步骤对应的切削速度、进给速度、切削深度和切削用液等加工参数。
二、数控编程数控编程是指根据数控设备的编程语言和指令集，编写相应的数控程序，实现对轴套的自动化加工。
具体编程步骤如下：1.绘制零件图纸：根据轴套的几何形状和尺寸要求，绘制轴套的详细图纸。
图纸应包括轴套的三维模型、尺寸和加工要求等信息。
2.分析加工特点：根据轴套的加工特点和要求，对加工工艺进行分析，并确定加工工艺路线和加工参数。
3.编写数控程序：根据加工工艺路线和加工参数，编写数控程序。
数控程序是指通过一系列的数控指令，控制数控机床进行轴套的加工。
4.调试和优化：将编写好的数控程序输入数控机床，并进行调试和优化，确保加工过程的准确性和稳定性。
5.加工监控和质量检验：在整个加工过程中，需要进行对加工状态的监控和质量检验，确保轴套的加工质量符合要求。
轴套零件的工艺分析和编程毕业设计
零件图轴套三维图轴套三维图轴套类零件旳工艺设计与加工摘要：伴随数控技术旳发展，数控技术旳应用不仅给老式制造业带来了革命性旳变化，使制造业成为工业化旳象征，并且伴随数控技术旳不停发展和应用领域旳扩大，它对国计民生旳某些重要行业旳发展起着越来越重要旳作用。
伴随科技旳发展，数控技术也在不停旳发展更新，目前数控技术也称计算机数控技术，加工软件旳更新快，CAD/CAM旳应用是一项实践性很强旳技术。
如像UG , PRO/E , Cimitron , MasterCAM ,CAXA制造工程师等。
数控技术是技术性极强旳工作，尤其在模具领域应用最为广泛，因此这规定从业人员具有很高旳机械加工工艺知识，数控编程知识和数控操作技能。
本文重要通过c车削加工配合件旳数控工艺分析与加工，综合所学旳专业基础知识，全面考虑也许影响在车削加工中旳原因，设计其加工工艺和编辑程序，完毕配合规定。
关键词: 车削；CAD/CAM；配合件零件加工前言毕业设计是专业教学工作旳重要构成部分和教学过程中旳重要实际性环节。
毕业设计旳目旳是：通过设计，培养我们综合运用所学旳基础理论知识，专业理论知识和某些有关软件旳学习，去分析和处理本专业范围内旳一般工程技术问题旳能力，培养我们建立对旳旳工艺设计思维，学会查找工具书，掌握数控工艺设计旳一般程序，规范和措施。
本次设计选择旳课题为轴类零件旳车削加工工艺设计及其数控加工程序编制。
这次毕业设计让我们对机械制图旳基础知识有了深入旳理解，同步也为我们从事绘图工作奠定了一种良好旳基础。
并锻炼了自己旳动手能力，到达了学以致用旳目旳。
它是一次专业技能旳重要训练和知识水平旳一次全面体验，是学生毕业资格认定旳重要根据，同步也为我们未来走向工作岗位奠定了必要旳理论基础和实践经验。
目录序言第一章零件工艺分析 ............................................ 错误!未定义书签。
1.1零件旳分析 ................................................. 错误!未定义书签。
轴套类零件加工工艺及方案
个人资料整理 仅限学习使用毕业设计说明书轴套类零件加工工艺及设计学生姓名： 学号： 学 院：专 业： 指导教师：2008年 6 月祁新春 0602120225 软件职业技术学院 数控 周建强目录1引言12数控机床的概述22.1数控及自动编程的发展简介22.1.1数控机床的发展过程：22.1.2自动编程软件的发展、联系及优越性22.2数控机床的基本组成及工作原理32.2.1数控机床的基本组成32.2.2数控机床的工作原理32.3数控机床的分类32.3.1按控制刀具与工件相对运动轨迹分类32.3.2按加工方式分类32.3.3按控制坐标轴数分类42.3.4按驱动系统的控制方式分类42.4数控机床的应用范围42.5数控机床的特点4第三章轴类零件的加工工艺5第四章轴类零件实例加工<一）64.1实体零件的生成64.2加工工艺分析74.2.1分析零件图纸和工艺分析74.2.2确定装夹方案94.2.3确定加工路线及进给路线94.2.4刀具的选择104.3选择切削用量124.3.1主轴转速的确定124.3.2进给速度的确定124.3.3背吃刀量确定124.4编程134.4.1编程技巧134.4.2编程特点154.4.3编程方法154.4.4编程步骤164.4.5实例分析165典型实例分析<二）176设计总结21附录A 加工程序 (23)参考文献30致谢311引言科学技术和社会生产的不断发展，对机械产品的性能、质量、生产率和成本提出了越来越高的要求。
机械加工工艺过程自动化是实现上述要求的重要技术措施之一。
他不仅能够提高品质质量和生产率，降低生产成本，还能改善工人的劳动条件，但是采用这种自动和高效率的设备需要很大的初期投资，以及较长的生产周期，只有在大批量的生产条件下，才会有显著的经济效益。
随着消费向个性化发展，单件小批量多品种产品占到70%--80%，这类产品的零件一般采用通用机床来加工。
而通用机床的自动化程度不高，基本上由人工操作，难于进一步提高生产率和保证质量。
毕业论文-轴套零件的加工工艺规程及夹具设计
毕业设计说明书课题:轴套零件的加工工艺规程及夹具设计专业：班级：姓名：学号：指导老师：陕西国防工业职业技术学院二O一一届毕业设计（论文）任务书专业：数控技术班级：数控姓名：学号：一、设计题目(附图)：轴套零件机械加工工艺规程制订及第25 工序工艺装备设计。
二、设计条件：l、零件图；2、生产批量：中批量生产。
三、设计内容：1、零件图分析：l）、零件图工艺性分析（结构工艺性及技术条件分析）；2）、绘制零件图；2、毛坯选择：1）、毛坯类型；2）、余量确定；3）、毛坯图。
3、机械加工工艺路线确定：1）、加工方案分析及确定；2）、基准的选择；3）、绘制加工工艺流程图（确定定位夹紧方案）。
4、工艺尺寸及其公差确定：1）、基准重合时（工序尺寸关系图绘制）；2）、利用尺寸关系图计算工序尺寸；3）、基准不重合时（绘制尺寸链图）并计算工序尺寸。
5、设备及其工艺装备确定：6、切削用量及工时定额确定：确定每道工序切削用量及工时定额。
7、工艺文件制订：1）、编写工艺设计说明书；2）、填写工艺规程；（工艺过程卡片和工序卡片）8、指定工序机床夹具设计：1）、工序图分析；2）、定位方案确定；3）、定位误差计算；4）、夹具总装图绘制。
9、刀具、量具没计。
（绘制刀具量具工作图）10、某工序数控编程程序设计。
四、上交资料（除资料2使用标准A3手写外，其余电子文稿指导教师审核后，打印上交）1、零件机械加工工艺规程制订设计说明书一份；（按统一格式撰写）2、工艺文件一套（含工艺过程卡片、每一道工序的工序卡片，工序附图）；3、机床夹具设计说明书一份；（按统一格式撰写）4、夹具总装图一张（打印图纸）；零件图两张以上（A4图纸）；5、刀量具设计说明书一份；（按统一格式撰写）6、刀具工作图一张（A4图纸）；量具工作图一张（A4图纸）。
7、数控编程程序说明书五、起止日期：2010年月日一2010年月日(共8周)六、指导教师：七、审核批准：教研室主任：系主任：年月日八、设计评语：九、设计成绩：年月日本文主要介绍轴套零件的机械加工工艺过程，首先通过对该其零件图纸进行分析，再确定其加工工艺，选择合理的设备及工艺装备，并制定出合理的工艺路线，选择合理的刀具、切削用量等，其次设计钻两斜孔的钻孔夹具、专用刀具、专用量具等，最终制定并填写机械加工工艺卡片和机械加工工序卡片。
毕业设计说明书-轴套类零件加工工艺及设计
毕业设计说明书轴套类零件加工工艺及设计目录1 引言 (1)2 数控机床的概述 (2)2.1 数控及自动编程的发展简介 (2)2.1.1 数控机床的发展过程： (2)2.1.2 自动编程软件的发展、联系及优越性 (2)2.2 数控机床的基本组成及工作原理 (3)2.2.1 数控机床的基本组成 (3)2.2.2 数控机床的工作原理 (3)2.3 数控机床的分类 (3)2.3.1 按控制刀具与工件相对运动轨迹分类 (3)2.3.2 按加工方式分类 (3)2.3.3 按控制坐标轴数分类 (4)2.3.4 按驱动系统的控制方式分类 (4)2.4 数控机床的应用范围 (4)2.5 数控机床的特点 (4)第三章轴类零件的加工工艺 (5)第四章轴类零件实例加工（一） (6)4.1 实体零件的生成 (6)4.2 加工工艺分析 (7)4.2.1 分析零件图纸和工艺分析 (7)4.2.2 确定装夹方案 (9)4.2.3 确定加工路线及进给路线 (9)4.2.4 刀具的选择 (10)4.3 选择切削用量 (12)4.3.1 主轴转速的确定 (12)4.3.2 进给速度的确定 (12)4.3.3 背吃刀量确定 (12)4.4 编程 (13)4.4.1编程技巧 (13)4.4.2编程特点 (15)4.4.3编程方法 (15)4.4.4编程步骤 (16)4.4.5实例分析 (16)5 典型实例分析（二） (17)6 设计总结 (21)附录A 加工程序 (23)参考文献 (30)致谢 (31)1 引言科学技术和社会生产的不断发展，对机械产品的性能、质量、生产率和成本提出了越来越高的要求。
机械加工工艺过程自动化是实现上述要求的重要技术措施之一。
他不仅能够提高品质质量和生产率，降低生产成本，还能改善工人的劳动条件，但是采用这种自动和高效率的设备需要很大的初期投资，以及较长的生产周期，只有在大批量的生产条件下，才会有显著的经济效益。
轴套类零件的加工工艺及设计
轴套类零件的加工工艺及设计1. 引言轴套是一种常见的机械零件，在工业生产中起着重要的作用。
它通常用于支撑和定位轴的旋转运动，并起到保护轴和轴承的作用。
轴套在机械设备中应用广泛，例如汽车引擎、机床、风机等。
本文将重点介绍轴套类零件的加工工艺及设计要点。
2. 轴套的材料选择轴套的材料选择根据实际使用条件和要求来确定。
常见的轴套材料有铜合金、铝合金、钢等。
铜合金轴套具有良好的导热性和抗磨性，适用于高速旋转的轴承应用；铝合金轴套具有较高的强度和轻质化特性，适用于重量要求较轻的设备；钢制轴套具有较高的硬度和耐磨性，在高负载和恶劣工况下具有更好的使用性能。
3. 轴套的加工工艺3.1 轴套的车削加工轴套的车削加工是一种常见的加工方法，适用于轴套的内外径加工。
具体步骤如下：步骤1：准备工作，包括准备车床、夹具、刀具等设备和工具；步骤2：根据轴套的尺寸要求，确定车削的加工参数，包括进给速度、转速、切削深度等；步骤3：将轴套固定在车床的夹具上，并根据加工要求进行夹紧；步骤4：启动车床，进行粗车削和精车削，根据需要进行多次车削，直至达到轴套的尺寸和表面粗糙度要求；步骤5：检查轴套的尺寸和表面质量，如有需要可以进行研磨、抛光等后续处理。
3.2 轴套的磨削加工轴套的磨削加工通常用于提高轴套的尺寸精度和表面光洁度。
常见的磨削加工包括外圆磨削和内孔磨削。
具体步骤如下：步骤1：准备工作，包括准备磨床、砂轮、刀具等设备和工具；步骤2：根据轴套的尺寸要求，确定磨削的加工参数，包括进给速度、转速、砂轮粒度等；步骤3：将轴套固定在磨床上，并调整好夹具，保证轴套的稳定性；步骤4：启动磨床，进行粗磨削和精磨削，根据需要进行多次磨削，直至达到轴套的尺寸和表面粗糙度要求；步骤5：检查轴套的尺寸和表面质量，如有需要可以进行抛光等后续处理。
3.3 轴套的冷镦加工轴套的冷镦加工主要用于加工内孔上的花纹或沟槽。
冷镦加工与车削和磨削不同，它通过冷镦机将金属材料挤压成型。
轴套类零件加工工艺分析
轴套类零件加工工艺分析1. 引言轴套类零件是机械加工中常见的一种零件，其用途是在轴和孔之间提供支撑和滑动的功能。
在工程设计中，轴套类零件通常需要经过精密的加工工艺来保证其质量和性能。
本文将对轴套类零件的加工工艺进行分析和总结，希望能够提供一些有用的参考和指导。
2. 材料选择在轴套类零件的加工工艺中，材料的选择是非常重要的。
常见的轴套类零件材料包括普通钢、不锈钢、铜和铝等。
选择合适的材料要考虑零件的使用环境、受力情况、耐磨性和成本等因素。
普通钢通常用于一般工况下的轴套，而在耐腐蚀和高温环境下，不锈钢是更好的选择。
3. 加工工艺流程轴套类零件的加工工艺一般包括以下步骤：3.1 材料准备首先需要对选定的材料进行准备。
包括材料的切割和锻造等操作。
在这一步中，需要将材料切割成适当的尺寸，并进行热处理以提高材料的硬度和强度。
3.2 粗加工粗加工是对轴套类零件进行初步形状加工的过程。
通常使用车床、铣床、钻床等机械设备进行操作。
在这一步中，需要根据工程图纸和要求进行粗加工，包括车削、铣削、钻孔等操作。
粗加工能够将工件的尺寸和形状加工到大致接近设计要求的程度。
3.3 热处理热处理是为了提高轴套类零件的硬度和韧性。
常见的热处理方法包括淬火、回火、表面强化等。
热处理能够改善材料的组织结构，并增加其抗磨性和耐久性。
在热处理过程中，需要根据具体的材料和工件形状进行参数的选择和控制，以保证热处理效果的达到。
3.4 精密加工精密加工是将轴套类零件的尺寸和形状加工到精确的设计要求的过程。
精密加工通常包括数控加工、磨削、线切割等操作。
数控加工能够实现高精度的加工，磨削能够提高零件的表面质量和几何精度，线切割能够加工出复杂的内部结构。
3.5 表面处理表面处理是为了提高轴套类零件的表面质量和耐腐蚀性。
常见的表面处理方法包括电镀、喷涂、氮化等。
表面处理能够在一定程度上提高轴套类零件的耐磨性和使用寿命。
4. 加工工艺优化为了提高轴套类零件的加工效率和质量，可以对加工工艺进行优化。
轴套类零件的加工工艺及设计
智能化设计：利用先进的人工智能 技术，实现轴套类零件的智能化设 计，提高设计效率和准确性。
定制化设计：根据客户需求和个性化 需求，实现轴套类零件的定制化设计， 提高产品的附加值和市场竞争力。
添加标题
添加标题
添加标题
添加标题
绿色环保设计：注重环保和可持续发 展，采用环保材料和制造工艺，降低 能耗和排放，提高产品的环保性能。
加工方法：半精加工常用的方法有车削、铣削、磨削等，根据不同的加工要求和材料 选择合适的加工方法。
加工精度：半精加工的精度要求比粗加工高，需要保证零件的尺寸、形状和位置精 度，以及表面粗糙度等质量要求。
精加工的定义和目的 精加工的方法和设备 精加工的工艺流程和操作要点 精加工的质量控制和检测方法
定义：超精加工是一种精密加工方法， 通过高精度机床和特殊磨料对零件表 面进行超精细加工，以达到极高的表 面质量和精度
设计的优化考虑加 工工艺：在设计过 程中，需要考虑加 工工艺的限制和要 求，通过优化设计 来提高加工效率和 产品质量。
协调与优化的实践 经验：通过实际生 产中的经验积累， 不断协调和优化加 工工艺与设计的关 系，提高生产效率 和产品质量。
智能化加工：采用先进的数控技术，提高加工精度和效率 绿色环保：减少能源消耗和环境污染，采用环保材料和工艺 高效化加工：提高加工速度和效率，缩短生产周期 柔性化加工：适应多品种、小批量的生产需求，提高加工灵活性
加工设备：粗加工设备包括铣床、车床、钻床等。
注意事项：在粗加工过程中，应选择合适的刀具和切削参数，保证加工质量和效率。同时，应 注意保护机床和刀具，避免损坏。
定义：半精加工是指在粗加工的基础上进行进一步的加工，以达到规定的质量要求。
加工内容：半精加工包括对轴套类零件的外圆、内孔、端面等表面的加工，以及螺 纹、键槽等结构的加工。
轴套类零件加工工艺分析
轴套类零件加工工艺分析轴套是一种广泛应用于机械设备中的零件，其作用是支撑和固定轴的运转，减少轴与轴承之间的摩擦和磨损。
为了确保轴套的质量和性能，需要进行严格的加工工艺分析。
首先，轴套加工需要选择合适的材料。
常见的轴套材料有铜、铝、钢等，每种材料具有不同的特性和加工难度。
根据实际使用要求和成本考虑，选择适合的材料。
然后，在制定加工工艺方案时，需要考虑到轴套的几何形状和尺寸。
通常情况下，轴套的加工过程包括车削、铣削、钻孔等工序。
这些工序需要根据轴套的结构特点和要求，合理选择加工方法和工具，确保加工精度和表面质量。
接下来，针对轴套的内孔和外圆的加工，可以采用不同的工艺。
对于内孔加工，常见的方法有铰削、镗削和钻孔等。
这些方法可以根据轴套的尺寸和孔形要求，选择合适的刀具和工艺参数，确保内孔的尺寸精度和表面质量。
而对于外圆加工，通常采用车削或磨削工艺，通过选用适当的刀具和工艺参数，实现外圆的精度和表面质量要求。
此外，轴套的加工还需要注意保证加工过程的稳定性和重复性。
为了减少加工误差，可以采取一些措施，如合理固定工件，选择合适的切削速度和进给量，确保加工过程的稳定运行，并严格控制加工质量。
最后，加工完成后，还需要对轴套进行表面处理。
常见的表面处理方法有硬化、镀铜、喷涂等，这些处理可以增加轴套的硬度、耐磨性和防腐蚀性，提高轴套的使用寿命和性能。
综上所述，轴套类零件加工工艺分析需要考虑材料选择、加工方案设计、加工方法选择、加工参数控制以及表面处理等方面的因素。
只有通过科学、严谨的加工工艺分析和操作实施，才能保证轴套的质量和性能，满足实际使用的要求。
使用字数较多的订单可能会影响响应速度。
然而，我将提供大致的文章结构和提示，以帮助你纳入所需的内容。
1. 引言（介绍轴套及其重要性）- 简要介绍轴套是什么，其在机械设备中的重要作用。
2. 材料选择（包括性能要求和材料选型）- 详细描述轴套所需的性能要求，并介绍适用的材料选项。
轴套类零件
1,轴套类零件这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。
为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。
在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。
由此注出图中所示的Ф14 、Ф11（见A-A断面）等。
这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。
而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。
如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。
2.盘盖类零件这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。
在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。
如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。
3.叉架类零件这类零件一般有拨叉、连杆、支座等零件。
由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。
对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。
踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
在标注叉架类零件的尺寸时，通常选用安装基面或零件的对称面作为尺寸基准。
尺寸标注方法参见图。
4.箱体类零件一般来说，这类零件的形状、结构比前面三类零件复杂，而且加工位置的变化更多。
轴套工艺课程设计说明书
机械制造工艺学课程设计任务书题目：设计“轴承套”零件的机械加工工艺规程机械制造工艺学课程设计说明书设计题目：设计“轴承套”零件的机械加工工艺规程班级：11数控姓名：单晓斌指导老师：肖慧南通纺院机电系2013年4月南通纺织职业技术学院第一章零件的分析0d0一、零件的作用套筒类零件的加工工艺根据其功用、结构形状、材料和热处理以及尺寸大小的不同而异。
就其结构形状来划分，大体可以分为短套筒和长套筒两大类。
它们在加工中，其装夹方法和加工方法都有很大的差别。
该类零件主要起支承或导向作用。
二、零件的工艺分析1、尺寸分析：Φ22H7内孔尺寸公差等级为IT7级，表面粗糙度为Ra1.6；Φ34js7外圆表面对Φ22H7内孔轴线有径向圆跳动，公差为0.01。
Φ34js7外圆的尺寸公差等级为IT7级，表面粗糙度为Ra1.6；Φ42的左端面对Φ22H7内孔轴线有端面圆跳动要求，公差为0.01，Φ42外圆表面粗糙度为Ra6.3；Φ24内孔表面粗糙度为Ra6.3；Φ4内孔表面粗糙度为Ra6.3；1.5x45°倒角的表面粗糙度为Ra6.3。
2、表面加工方法的确定：Φ34js7外圆：粗车----半精车----精车Φ22H7内孔：钻孔----扩孔----铰孔Φ42外圆：粗车----半精车Φ24槽孔：钻孔----扩孔左右两端面：粗车----半精车Φ4小孔：钻孔2×0.5退刀槽：粗车----半精车1x45°倒角：车第二章工艺规程设计一、确定毛坯的制造形式零件材料为45钢该零件直径不大，所以毛坯选用棒料，采用6件同时加工。
二、基面的选择该零件的加工表面有两端面、外圆表面、内孔及直径为Φ4的孔。
1、加工内孔用外圆定位，用软卡爪装夹；2、加工外圆用内孔定位，用心轴，双顶尖装夹；3、加工Φ4小孔用右端面和孔定位。
三、制定工艺路线制定工艺路线的出发点，应当是使零件的几何形状、尺寸精度及位置精度等技术得到合理保证。
在生产纲领已确定为大批生产的条件下，可以采用万能机床配以专用工夹具，并尽量使工序集中来提高生产率。
