控制点埋石图及标志注字方法本附录所规定的各级平面水准点标石的埋设规格均为一般地区普通标石的

埋设（标石可采用混凝土预制桩或现场浇注），对于特殊地区的标石埋设，应

根据线路所在地区的土质、地质构造及区域沉降等因素，进行特殊地区的控制

点埋设（如基岩点、深埋点等）。

A.1 控制点标志

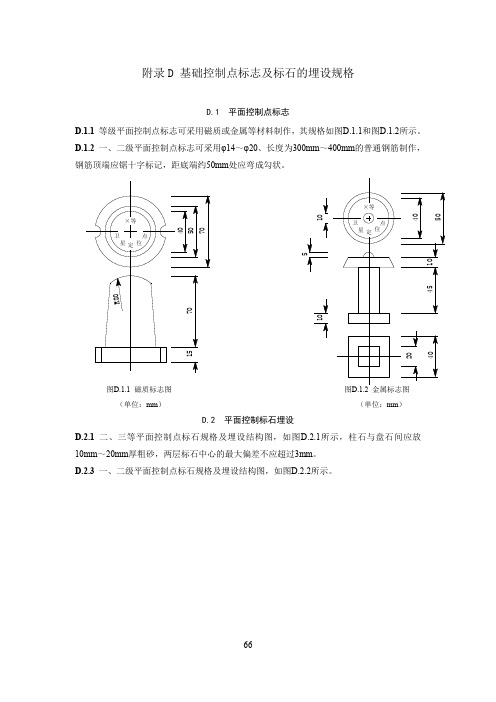

A.1.1 金属标志制作材料为铸铁或其它金属。规格应符合图 A.1.1的规定，图中

处为测量单位名称。

“××××××”

A.1.2 不锈钢标志可采用直径为12～20mm，长度为20～30mm不锈钢材料，下部采用普通钢筋焊接而成。规格应符合图 A.1.2的规定。

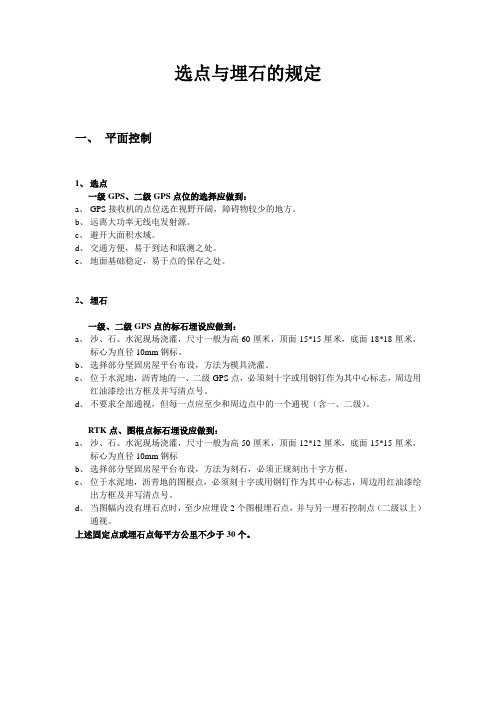

A.2 平面控制点标石的埋设

A.2.1 建筑物顶上设置标石，标石应和建筑物顶面牢固连接。建筑物上各等平

面控制点标石设置规格应符合图 A.2.1-1、图A.2.1-2的规定。

图A.2.1-1 建筑物CP0平面控制点标石（单位：mm）图A.2.1-2 建筑物上CPI、CPII 平面控制点标石（单位：mm）

A.2.2 CP0控制点标石埋设规格应符合图 A.2.2的规定。

图A.2.2 CP0控制点标石埋设图（单位：mm）

注：1－盖；2－土面；3－砖；4－素土；5－冻土；6－贫混凝土

A.2.3 二等导线/三角形网/GPS平面控制点标石埋设规格应符合图 A.2.3的规定。

图A.2.3 二等导线/三角形网/GPS平面控制点点标石埋设图（单位：mm）

注：1－盖；2－土面；3－砖；4－素土；5－冻土线；6－贫混凝土

A.2.4 三等导线/三角形网/GPS平面控制点标石埋设规格应符合图 A.2.4规定。

图A.2.4 三等及以上导线/三角形网/GPS平面控制点点标石埋设图（单位：mm）

注：1－盖；2－土面；3－砖；4－素土；5－冻土；6－贫混凝土

A.2.5 四等导线/三角形网/GPS平面控制点标石埋设规格应符合图 A.2.5规定。图A.2.5 四等导线/三角形网/GPS平面控制点标石埋设图（单位：mm）

注：1－土面；2－素土；3－冻土线； 4－贫混凝土

A.2.6 一、二级导线/五等GPS平面控制点标石埋设规格应符合图 A.2.6规定。

图A.2.6 一、二级导线/五等GPS平面控制点标石埋设图（单位：mm）1－土面；2－素土；3－贫混凝土

A.3 水准点标石的埋设

A.3.1 二等水准点标石埋设规格应符合图 A.3.1的规定。

图A.3.1 二等水准点标石埋设图（单位：mm）

1－盖；2－地面；3－砖；4-素土； 5－冻土线；6－贫混凝土

A.3.2 三等水准点标石埋设规格应符合图 A.3.2的规定。

图A.3.2 三等水准点标石埋设图（单位：mm）

1－盖；2－地面；3－砖；4-素土； 5－冻土线；6－贫混凝土A.3.3 四等水准点标石埋设规格应符合图 A.3.3的规定。

图A.3.3 四等水准点标石埋设图（单位：mm）

1－地面；2－素土；3－冻土线；4－贫混凝土

A.3.4 水准基点墙脚标石埋设规格应符合图 A.3.4的规定。

图A.3.4 墙脚水准基点标石埋设图（单位：mm）

1--墙面

A.3.5基岩水准点、深埋水准点规格

图A.3.5基岩水准点、深埋水准点规格及埋设图注：基岩水准点应达到基岩，深埋水准点埋设深度应达到稳定的持力层

A.4 无砟轨道CPIII控制点埋设要求

A.4.1 元器件要求

1 无砟轨道CPⅢ控制点的元器件必须采用工厂精加工元器件（要求采用数

控机床），用不易生锈及腐蚀的金属材料制作，有带支架的反射镜、轨道标记销钉、标记点锚固螺栓、栓孔保护销钉（塑料）等。平面和高程控制标志分别短

标、长标，观测时进行平面、高程标互换。

2 CPⅢ控制网的测量标志必须达到以下要求：具有强制对中、能在其上安

置和整平棱镜、可将标志上的高程准确地传递到棱镜中心、能够校准棱镜上的

圆水准气泡等功能，而且能够长期保存、不变形、体积小、结构简单、安装方

便、价格适中；

3 同一套测量标志在同一点重复安装的空间位置偏差应该小于±0.5mm，分解到X、Y方向的重复安装偏差不应大于±0.4mm、Z方向的重复安装偏差不应

大于±0.2mm；

4 不同套测量标志在同一点重复安装的空间位置偏差也应该小于±0.5mm，分解到X、Y方向的重复安装偏差不应大于±0.4mm、Z方向的重复安装偏差不应大于±0.2mm；

5 同一段线路上的轨道施工精调和精测单位、竣工时的轨道线形竣工测量单位、运营期间的轨道维护和测量单位，必须使用同一型号的CPⅢ控制网测量标志。

A.4.2 CPIII控制点一般按为60 m左右一对布设，且不应大于80 m，点位设置高度应不低于轨道面0.3m,且应设置在稳固、可靠、不易破坏和便于测量的地

方，并应防冻、防沉降和抗移动，控制点标识要清晰、齐全、便于准确识别和

使用。

1 一般路基地段宜布置在接触网杆基础上，也可设置在专门的混凝土立柱

上。

图A.4.2－1 无砟轨道CPIII路基地段埋设示意图

注：CPIII控制点距离设计轨面高差一般为300mm左右。

2 桥梁上一般布置在防护墙上。

图A.4.2－2 无砟轨道CPIII控制点桥梁上埋设示意图

注：1、CPIII控制点距防护墙表面50mm左右。

3 隧道里一般布置在电缆槽顶面以上30—50厘米的边墙内衬上。

图A.4.2－3 无砟轨道CPIII控制点隧道内埋设示意图

注：标记点设置在内衬上，点位距电缆槽边墙表面30-50cm左右。

A.4.3 CPIII控制点的安装包括：安装标记销钉（在不使用时可以将该销钉取下保存）、安装反射镜（在不使用时可以将该反射镜及销钉取下保存）。

A.4.4 在CPII控制点设置处附近，应清晰、明显地设置点号标志。点号标志可采用统一规格字模，字高为6cm的正楷字体刻绘的标志牌，也可采用用白色油漆抹底，黑色油漆喷写点号。点号标牌规格为30cm×20cm，应注明CPIII编号，工程线名简称，施测单位名简称，如图 A.4.4－4 所示。

图A.4.4 CPIII控制点的点号标志

A.4.5 CPIII网的点编号原则如下：
