小净距隧道施工要点
小净距隧道施工要点山区高速公路选线时上、下行隧道往往受地形限制，使得两相邻隧道的最小净距不能满足设计规范的要求。
在此情况下,福建省近年来较流行的隧道结构形式为单线双洞连拱隧道。
由于连拱隧道的工程造价、施工难度、施工周期均比双线双洞隧道大得多,为此,在工程实践中衍生出一种新的结构形式小净距隧道。
小净距隧道双洞的中夹岩柱宽度介于连拱隧道和双线隧道之间,一般小于1. 5 倍隧道开挖断面的宽度。
开挖及施工顺序隧道开挖要根据围岩情况、施工能力、施工机具配置、工序转换等多方面因素加以考虑,保障施工的安全,保障施工进度。
对于小净距隧道来说,由于双洞之间的相互影响,两隧道工作面必须要错开一段距离,才能尽量减少相互之间的扰动影响。
先行洞根据围岩情况一般超前12倍洞径。
其断面的开挖方式,需要根据围岩的实际情况具体选用最安全、经济的方法。
对于岩性较差的Ⅵ、Ⅴ级围岩一般采用单或双侧壁导坑法,开挖前应进行围岩超前预加固和地表加固;对于Ⅳ级围岩推荐采用上下台阶与正、反向单侧壁导洞组合的开挖方法,先行洞采用工序较为简单的上下台阶法,后行洞要首先加固中夹岩,利用侧壁临时支护,减少后行洞开挖对中夹岩的扰动;对于岩性较好的Ⅲ级以上围岩可采用超前导坑预留爆层法。
钻爆技术小净距隧道钻爆施工质量直接关系到隧道施工的成败,钻爆作业应监测围岩爆破扰动深度、爆破震动对周边及中夹岩柱的破坏程度,对爆破震动加以控制,以利中夹岩柱的稳定。
小净距隧道由于中夹岩柱的宽度较小,后开挖隧道的爆破振动对先开挖隧道会产生较大影响,应将先开挖隧道衬砌处的振动速度控制在15cm/s 以内,并以此作为后开挖隧道各段爆破药量的计算依据。
为避免震动波的叠加,必须采用微差控制爆破,各段起爆时间应根据震动测试确定,或按经验值200ms为宜。
对于Ⅳ级以下围岩地段的施工采用预裂爆破作业,对于Ⅲ级以上围岩地段的施工采用光面爆破作业。
预裂爆破和光面爆破要根据围岩特征和工程类比经验或施工规范,合理地选择周边眼间距、周边眼的最小抵抗线及相对距离装药集中度等参数。
隧道工程第11章 连拱隧道和小净距隧道
11.1 连拱隧道
11.1.1 概述 公路连拱隧道（Multi-archRoadTunnel），一般称 之为“M 隧道”。其特点是：两洞紧紧相连，拱顶共同 搭建在钢筋混凝土中隔墙之上；连拱隧道通常不长，多 为中短规模，大多在500m以内；连拱隧道因长度较短， 导致其埋深较浅、围岩强风化破碎、地质条件较差；等 等。
13
②整体式曲中墙结构。整体式曲中墙结构形式基本 上与整体式直中墙结构形式的特点相同。它与整体式直 中墙结构的区别在于，形态上与直中墙不同，而且厚度 会加大。整体式曲中墙施工较为复杂，要使中墙二侧呈 双凹弧面，目前在设计和施工中已较少采用，如图11.3 所示。 （2）复合式中墙结构形式复合式中墙结构形式是 对整体式中墙改进和优化的断面结构形式，如图11.4所 示。主要考虑连拱隧道实质上是初期支护的连拱原理， 将施工荷载及部分围岩压力由初期支护来承担。 ①复合式曲中墙结构。复合式曲中墙厚度一般不小 于1m，加上左右洞二次衬砌大于2m，与传统的整体式 曲中墙断面形式相接近，如图11.4所示。
10
11
12
（1）整体式中墙结构形式 ①整体式直中墙结构。整体式直中墙结构是传统连 拱隧道的断面结构形式，其厚度相对较薄，通常为1.8 耀2m。它与分离式隧道的区别在于，中墙不仅与左右 洞拱部的初期支护相连接，还与左右洞的二次衬砌及防 水层相连接，这就是既传统又典型的公路连拱隧道特点， 如图11.2所示。
5
⑥连拱隧道监控量测，可参照《公路隧道施工技术 规范》（JTT042）的相应要求进行，并以拱部垂直位 移，中墙以上的拱底部水平位移为重点。隧道周边容许 相对位移值是连拱隧道的重要稳定性依据，其拱顶下沉 可取规定值的70% ，水平位移值可取规定值的80% 。

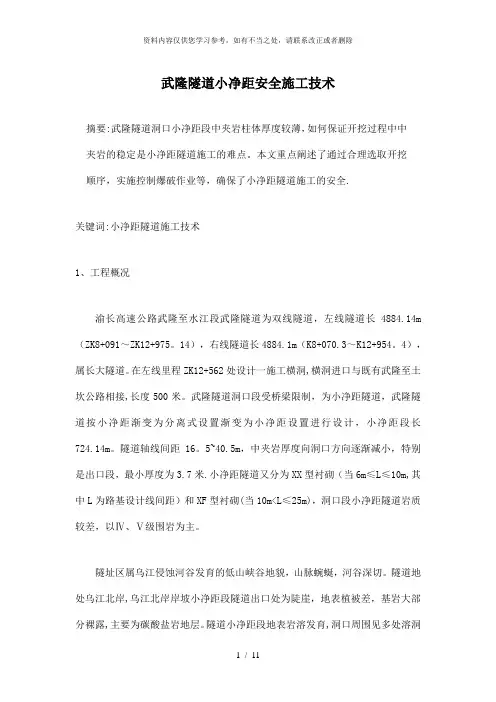

【精品】武隆隧道小净距安全施工技术
