汽车自动变速器基本检查与试验
汽车自动变速器实训报告
汽车自动变速器实训报告一、引言汽车自动变速器是现代汽车中重要的传动装置之一，其功能是根据车速和发动机转速的变化，自动调整车辆的档位，使发动机工作在最佳转速范围，提供更好的动力和燃油经济性。
本报告旨在对汽车自动变速器进行实训，并对实训过程和结果进行详细分析和总结。
二、实训过程2.1 实训目标实训目标是通过对汽车自动变速器的实际操作，了解其工作原理和调整方法，培养学生对自动变速器的维护和故障排除能力。
2.2 实训准备在实训开始前，我们首先了解了汽车自动变速器的基本结构和工作原理，并熟悉了相关的实训设备和工具。
同时，我们还查阅了相关的技术资料，对实训内容进行了充分的准备。
2.3 实训步骤1.检查变速器油液：首先，我们检查了变速器油液的情况，包括油液的颜色、气味和油面高度等。
如果发现油液异常，需要及时更换。
2.调整变速器线束：根据车辆的实际情况，我们对变速器的线束进行调整，确保线束的连接牢固。
3.检查变速器传感器：我们检查了变速器传感器的工作情况，包括传感器的连接状态和输出信号的准确性等。
如果发现传感器故障，需要及时更换。
4.调整变速器控制模块：根据车辆的实际情况，我们对变速器控制模块进行调整，确保模块能够正确地识别车速和发动机转速等参数，并进行相应的档位调整。
2.4 实训结果经过实训，我们成功完成了对汽车自动变速器的调整和维护工作。
实训结果表明，变速器的工作状态良好，各项参数符合要求，能够正常实现档位的切换和动力传递。
三、实训总结3.1 实训收获通过对汽车自动变速器的实训，我们深入了解了变速器的工作原理和调整方法，提高了对汽车传动系统的理解和掌握程度。
同时，我们还培养了对汽车维护和故障排除的能力，为今后的工作和学习打下了坚实的基础。
3.2 实训不足在实训过程中，我们也遇到了一些问题和挑战。
例如，由于时间和设备的限制，我们无法进行更复杂的变速器故障排除和修复工作，这对于进一步提高我们的技术水平有一定的影响。
自动变速器的常规检查方法
范例四：
品牌车型：##本田雅阁2.3L 维修主题：起步无力,在坡路上不能行驶 故障现象：车辆起步无力,尤其是在坡路上基本不能行驶. 故障排除：首先检查自动变速器油,油位正常,油质呈暗红色,也算正常.读 取自动变速器电控系统的故障码,故障码为15,含义是主轴转速传感器有故障. 其可能的原因有：①主轴转速传感器插头断开.②主轴转速传感器导线断路 或短路.③主轴转速传感器有故障.④自动变速器机械方面有故障. 按以上原因进行检查： 〔1〕测量主轴传感器电阻,为450Ω,正常. 〔2〕检查主轴传感器至自动变速器控制单元的线路正常；检查传感器 插接器,也正常. 〔3〕拆下主轴传感器,看不出有变形、损坏处.
三、自动变速器常见的故障的原因 ①润滑油变质或变色. ②挂入行车挡无驱动反应. ③无前进挡或无倒挡. ④升、降挡时滞过长. ⑤直接挡无力. ⑥空挡爬行. ⑦工作油温过高.
四、自动变速器故障检修方法 ①发动机怠速检验. ②油量检验. ③节气门全开检验. ④节气门阀拉索〔杆〕的检验. ⑤空挡启动开关的检验. ⑥超速挡控制开关的检验. ⑦油压试验.
四、换挡杆位置检查和调整
Hale Waihona Puke 将换挡杆从P位置依次一个一个地拨到其它各位置,检查换挡杆拨动是否 平顺,能否到达正确的位置和定位的感觉,检查仪表指示灯能否正确指示各挡 位置〔如图4-6所示〕.
若显示不正确,应进行调整.调整方法如图4-7所示：
五、空挡起动开关检查 发动机应只能在空挡〔N挡〕和停车挡〔P挡〕起动,其它挡位不能起 动.若有异常,应调节空挡起动开关螺栓和开关电路,见图4-8所示. 〔1〕松开空挡起动开关螺栓,将换挡杆放到N挡位. 〔2〕将槽口对准空挡基准线.
第五节 自动变速器维修范例
范例一：
品牌车型：一汽大众捷达都市先锋 维修主题：自动变速器异响 故障现象：发动机异响.
自动变速器总成测试和检验
二．操纵手柄位置和节气门拉索的检查
操纵手柄或节气门拉索安装或调整不当会影响 自动变速器的正常工作，因此在对自动变速器作进 一步的检查之前，应先检查操纵手柄和节气门拉索 的位置。如有异常，应予以调整。
1、节气门拉索检查：液控自动变速箱，拉索紧，换 档点高。
2、档位开关检查：空挡开关
三、漏油检查：
四、电磁阀测试：
7．发动机制动作用的检查
什么叫发动机制动作用？
在松油门时，发动机使车速迅速下降的作用。（为什么有此作用？） 在汽车入“2档”或“1档”行驶时，突然松开油门踏板，检查发动机是否有制动 作用。若松开油门踏板后车速立即随之下降，说明有发动机制动作用；否则说明 控制系统或前进强制离合器有故障。
8．强制降档功能的检查
什么叫强制降档功能？
汽车行驶时急踩油门（到底），档位会减低一档的功能。
目的：降低档位，增加加速性。表现现象：发动机转速增加
1）、正常：在强制降档时，发动机转速会突然上升至4000r／min左右，并 随着加速升档转速逐渐下降。 2）、无强制降档：若踩下油门踏板后没有出现强制降档，说明强制降档功 能失效。（变速器内部，线路） 3）、若在强制降档时发动机转速上升过高，达5000—6000r／min，并在升 档时出现换档冲击，则说明换档执行元件打滑，应拆修自动变速器。
5)将操纵手柄拨至N档位置，让发动机怠速运转1分钟后，再做一次同样 的试验。
6)上述试验进行3次，取其平均值。
7)按上述方法，将操纵手柄由N位置拨至R位置，测量N—R延时时间。 大部分自动变速器N—D延时时间小于1．0-1．2S，N—R延时时间小于 1．2-1．5S。若N—D延时时间过长，说明油路油压过低，前进离合器摩擦 片磨损过多或前进单向相离合器工作不良；若N—D延时时间过长，说明倒 档主油路油压过低、倒档离合器或倒档制动器磨损过大或工作不良。
汽车自动变速器的故障检测与维修(三篇)
汽车自动变速器的故障检测与维修汽车的生产水平在不断提升，汽车的各个零部件也变得越优质。
在汽车的制造过程中，汽车生产商广泛使用自动变速器。
使用自动变速器能够有效地减轻驾驶员的负担，这样驾驶员疲劳驾驶的情况就会减少，交通事故的发展概率也大幅度降低。
自动变速器和传统的变速器比较起来，自动变速器的结构更为复杂，控制的原理也相对复杂。
汽车在出现自动变速器故障之后，汽车一般很难正常运行。
自动变速器在出现故障之后，汽车维修人员需要进行针对性的检测和维修。
本文将着重探讨常见的自动变速器故障，并对应地探讨它们的处理方法。
汽车自动变速器概念汽车自动变速器指的是由车载控制系统控制汽车进行档位的转换。
目前在汽车市场上面存在着多种动力的自动变速器，较为常见的是：液压型、电控型、双离合器型等。
目前较为广泛使用的是液压型，在汽车用户中说起自动变速器，人们想到的都是液压变速器。
这种变速器是由几个部分组成，分别是液压系统、齿轮等。
这种变速器主要是通过齿轮的不同方式组合来实现档位的转换。
在这种变速器中，最为重要得到部分就是液力变扭器，这个部分主要是实现离合和传递扭矩；而齿轮的作用是速度的调节。
汽车行驶的过程中，改变转速比，但是动力的传递一直继续，所以档位转换在这个过程中就完成了。
自动变速器故障检测流程汽车的自动变速器在出现故障之后，维修人员需要先进行一个常规的检查。
常规检查主要涉及了以下的几个方面：检查自动变速器的油位和质量情况；踏板的拉线；气门位置的传感器状况等。
在完成这些基本的检测之后，下一步就是对变速器的故障代码进行检查。
如果是电动控制的变速器，故障代码是通过指示灯来获取的。
接下来通过档位的转换，也就是自动变为手动，检查故障的出现部位，是自动部分还是手动部分，检查自动变速器离合器的磨损情况。
下面是对变速器进行失去速度测试，确认发动机的内部情况。
接下来检查变速器的液压系统，了解内部的泵工作状况。
检查完泵的工作状况，下面就需要检查控制系统的线路状况。

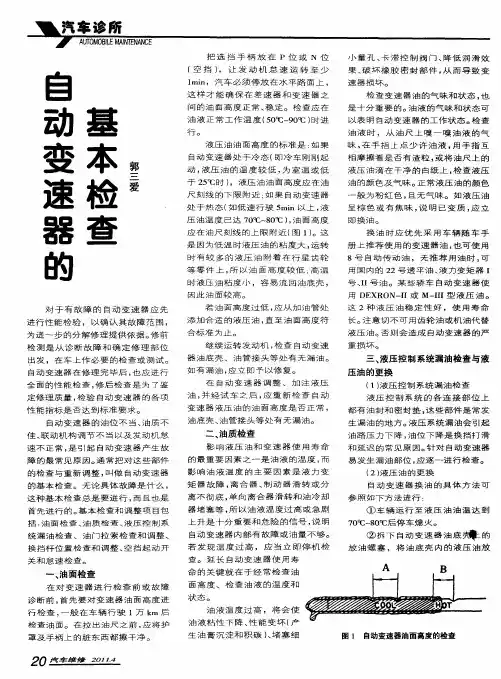

自动变速器的基本检查
矩 器故 障 ， 合 器 、 动 器滑 转 或 分 离 制 离 不 彻 底 ， 向 离 合 器 滑 转 和 油 冷 却 单 器 堵 塞 等 ， 以 油 液 温 度 过 高 或 急 剧 所 上 升 是 十 分 重 要 和 危 险 的信 号 ， 明 说 自动变速 器 内部有 故 障或 油量 不够 。
一
自动 变 速 器 处 于 冷 态 （ 即冷 车 刚 温度 较 低 ， 室 温 或低 液 为
于 ２ ℃时 ） 液 压 油 油 面 高 度 应 在 油 ５ ， 尺 刻 线 的 下 限 附 近 ； 果 自动 变 速 器 如 处 于 热 态 （ 低 速 行 驶 ５ ｎ以 上 ， 如 ｍｉ 液 压 油 温 度 已 达 ７ ￣ ８ ℃ ）油 面 高 度 ０Ｃ～ ０ ，
般 为 粉 红 色 ， 无 气 味 。 如 液 压 油 且
呈 棕 色 或 有 焦 味 ， 明 已 变 质 ， 立 说 应 即换 油。
应 在 油 尺 刻 线 的 上 限 附 近 （ １ 。这 图 ） 是 因为低 温 时液压 油 的粘 度大 ， 转 运 时有较 多 的液 压 油 附 着 在 行 星 齿轮
把 选 挡 手 柄 放 在 Ｐ位 或 Ｎ位 （ 挡 ） 让 发 动 机 怠 速 运 转 至 少 空 ，
小 量 孔 、 滞 控 制 阀 门 、 低 润 滑效 卡 降 果 、 坏 橡 胶 密 封 部 件 ， 而 导 致 变 破 从
自 动 变 速 器 的 基 本 检 杳一
行。
１ ｎ 汽车 必须停 放在 水 平路 面上 ， ｍｉ ，
（ 液压 油的更 换 ２） 自 动 变 速 器 换 油 的 具 体 方 法 可 参 照如 下： 法进行 ： ５ － ① 车 辆 运 行 至 液 压 油 油 温 达 到 ７ ￣ ～ ０Ｃ 停 车 熄 火 。 ０Ｃ ８ ￣后
汽车自动变速器实训汽车自动变速器结构原理及故障诊断
汽车自动变速器实训汽车自动变速器结构原理及故障诊
断
汽车自动变速器的结构主要包括油泵、液压控制系统、行星齿轮系、
离合器、制动器和齿轮比变换系统等。
其中，油泵负责向液压系统提供动力，液压控制系统控制离合器和制动器的工作，行星齿轮系实现不同齿比
的变速，离合器和制动器控制行星齿轮系的运动，齿轮比变换系统实现齿
比的变换。
汽车自动变速器的工作原理是通过液压系统来控制离合器和制动器的
工作，进而实现齿比的变换。
当驾驶员踩下油门踏板时，发动机输出的动
力将通过变速器的油泵传递到液压系统中。
液压系统将动力分配给相应的
离合器和制动器，使得行星齿轮系能够按照不同的齿比运转。
这样就可以
根据车辆行驶的速度和负载情况，选择合适的齿比来提供适宜的动力输出。
汽车自动变速器的故障诊断可以通过以下几个步骤实施。
首先，检查
液压系统的油液是否正常，并排除液压系统相关的故障。
然后，检查离合
器和制动器的工作情况，确保它们能够按照要求工作。
接下来，检查行星
齿轮系的状态，确认齿轮是否磨损或出现异常。
最后，检查齿轮比变换系
统的工作情况，确保变速器能够实现齿比的变换。
总之，汽车自动变速器是汽车重要的传动系统之一，了解其结构、工
作原理和故障诊断方法对于维护和修复汽车变速器故障非常重要。
通过实
际操作和实训，我们可以更好地理解和掌握自动变速器的相关知识和技能，提高我们的实践操作能力。
第四章自动变速器的试验与分析
上一页
下一页
返回
第二节换挡试验与道路试验
汽车达到最高挡后，将加速踏板完全放松，汽车的行驶速度 在阻力作用下下降，自动变速器会根据换挡规律自动降挡。 减速可以通过自由滑行或点制动来实现，当汽车速度降至某 一值时，发动机转速会出现突然上升、车速下降，即完成一 次降挡动作。 换挡时机不正确，可从液压系统和电子控制系统两方面考虑 故障原因。如节气门阀调整不当、节气门传感器故障等。 (3)加速试验 汽车加速试验主要测试自动变速器在大负荷、 大阻力工况下传递扭矩的能力。汽车正常起步后，突然踏下 加速踏板，使汽车加速行驶，观察汽车车速是否随发动机转 速增加而迅速增加。如加速过程长则可能是离合器出现打滑 等故障。
上一页
返回
第三节系统油压试验及分析
液压测试是依据不同挡位工作时，马伙动执行元件动作的液 压油路不同，压力也不同的原理判断液压系统是否存在故障。 当不能通过其他检查方法和道路试验来确定变速器故障的原 因时，可通过液压系统压力测试，帮助判断液压系统是否存 在故障。几乎所有液压自动变速器上都设计有液压系统测压 点，拧下测压点的螺旋油堵，接上压力表即可测量油路上的 压力。图4- 3所示为压力表的接法与测压点的位置。 通过压力测试可检查油泵、压力调节阀、节气门阀和调速机 构的工作情况，为正确分析自动变速器故障提供依据。 1.液压测试的基本操作
上一页
下一页
返回
第二节换挡试验与道路试验
(1)起步检验汽车起步时是汽车从静止状态改变为运动状态， 需要很大的驱动力矩。当变速器变速杆换入D挡或倒挡时， 变矩器与变速器的低速挡进入工作状态，松开驻车制动器与 行车制动器后汽车应向前蠕动。随着节气门开度增加，发动 机转速增高，汽车车速随之提高，不应有任何阻滞或冲击振 动。如出现起步无力、起步时无蠕动现象、汽车升速时间过 长等问题，应进一步对变矩器和变速器进行检查。汽车的起 步试验也可以在坡路上进行，由于需要更大的驱动力，能够 帮助判断变矩器的增扭作用。 注意:由于变矩器是依靠液体动能传递动力，只有当发动机转 速较高时才能产生较大动能，因此汽车车速提高滞后于发动 机转速属正常现象
自动变速器失速试验的目的和方法
自动变速器失速试验的目的和方法
自动变速器失速试验的目的是通过检测当换档手柄处于D位（R位）时的发动机最大转速，来检查发动机与变速器的综合性能，即检查发动机的功率输出，变矩器内导轮的功能以及自动变速器内离合器和制动带的打滑情况。
失速试验的方法是：在测试时，需要拉紧驻车制动器，踩下制动踏板，将换档手柄移至D位（或R位），然后迅速将油门踏板踩到底，使节气门迅速达到全开状态，记录发动机的转速，即为失速转速。
需要注意的是，不同类型的自动变速器，其失速转速是不同的。
同时，失速实验时，变速器油温必须达到80°C左右，而且在失速实验中油温上升很快，因此整个实验时间不得超过5s。
以上信息仅供参考，建议咨询专业汽车维修人员以获取更准确的信息。
汽车自动变速器的故障检测与维修
汽车自动变速器的故障检测与维修汽车自动变速器是一种通过使用复杂的液压系统来控制车辆换挡的技术，与手动变速器不同，自动变速器可以更轻松地进行加、减速操作，并提供更加舒适的驾驶体验。
但是，由于其复杂的结构和工作原理，自动变速器也非常容易出现故障，需要及时进行检测和维修。
本文将介绍汽车自动变速器的故障检测和维修流程。
一、自动变速器故障诊断1. 检查变速器油液位自动变速器的油液是变速器工作的关键因素，如果油液过少或过多都会导致变速器出现问题。
因此，在检查变速器问题之前，首先需要检查变速器油液位。
如果油液位过低，需要及时添加正确的油液，如果油液过多，需要将多余的油液排出。
2. 检查变速器油液颜色和质量油液的颜色和质量可以反映变速器的工作状态。
如果油液颜色变黑或呈现烧焦的味道，那么很有可能变速器内部出现了问题。
此时需要更换变速器油，以及检查变速器内部是否存在堵塞或磨损的问题。
3. 检测变速器油压当变速器工作时，油液将会被泵入液压系统中，通常需要达到一定的压力。
如果变速器油压不足，那么极有可能是液压系统中的问题。
此时需要检查油泵、阀门、油管等部件是否存在故障或损坏。
4. 检查变速器齿轮当变速器发生故障时，齿轮通常会先出现问题。
因此，在诊断变速器故障时，需要检查变速器齿轮是否存在磨损或损坏的情况。
此时，需要拆开变速器进行详细的检查。
5. 检查变速器传动带变速器传动带是连接变速器和发动机的关键部件。
如果传动带出现松动、掉落或磨损，那么会导致变速器不能正常工作。
因此，在检测变速器故障时，需要检查传动带的状态以确定是否需要更换传动带。
6. 检查变速器控制模块自动变速器的工作需要通过控制模块来实现。
如果控制模块存在故障，那么变速器不能正常工作。
因此，在检测变速器故障时，需要先检查控制模块，确定是否需要更换或修复。
二、自动变速器维修1. 更换变速器油变速器油是变速器工作的关键因素。
如果油液颜色变黑或质量不佳，那么需要更换油液。
汽车自动变速器的试验测试
• ACURA/HONDA 各型号自动变速器：R 位置＝R 档，D 位置 =4 档，2 位置=2 档、1 位置=3 档。
• NISSAN各型号自动变速器：R 位置＝R 档，D 位置＝3 档， 2 位置=3 档，l 位置＝2 档。
部分车型在断开电磁阀插头或断开电 脑插头后，档位对照如下：
• BENZ 722.6 自动变速器：R 位置＝R 档．前进档所有位 置=2 档。
• BMW 五速自动变速器：R 位置＝R 档，前进档所有档位＝ 4 档。
• Audi /VW AG4 以系列变速器：R 位置＝R 档，D位置=3 档，3、2、l 位置=1 档。
（三）试验结果分析
如果在本试验中测得的时间在规 定值范围内时，说明变速器部件正常。 若N —D 时滞时间过长，说明主油路 油压过低，前进档离合器摩擦片磨损 过多或前进档单向离合器工作不良； 若N —R 时滞时间过长，说明倒档主 油路油压过低、倒档离合器或倒档制 动器磨损过大或工作不良。
三、油压试验
• ①在操纵手柄位于D或R位置时都有压力油流出， 为主油路测压孔。
• ②在操纵手柄位于D位置时才有压力油流出，为前 进档油路测压孔。
• ③在操纵手柄位于R位置时才有压力油流出，为倒 档油路测压孔。
• ④在操纵手柄位于D位置，并且在驱动轮转动后才 有压力油流出，为调速器油路测压孔。
（三）试验步骤
测试主油路油压时，应分别测出前进档和倒 档的主油路油压，如图5-2-3 所示
（四）试验结果分析
• （1）将所测得的失速转速与《 自动变速器 维修手册》 数据进行对比，看是否符合规定。
朱明-自动变速器构造与维修7-1常规检查与试验
授人以鱼不如授人以渔
2．自动变速器检查的基本程序 ．
朱明工作室
zhubob@
(1)根据驾驶员的故障叙述进行确认操作。 (2)根据确认的故障进行直观检查。 (3)利用检测仪器或自诊断系统，读取故障代码。 如果有故障代码，按代码进行故障的范围检查； 如果无故障代码，进行下一步检查。 (4)根据故障的现象，进行必要的试验操作，确 定故障的性质和具体的范围。 (5)根据上一步的试验结果，按范围和部位检修 自动变速器。 (6)进行道路试验，检验故障是否排除。
授人以鱼不如授人以渔
节气门拉索（ 节气门拉索（杆）检查
朱明工作室
zhubob@
图3-1 节气门拉锁 授人以鱼不如授人以渔
节气门拉索（杆）检查 节气门拉索（
朱明工作室
zhubob@
限位标记进入套管：说明节气门阀的拉索过紧，节气 门阀过早地打开，致使车速异常高时才能换入高速挡，使 换挡点滞后。 限位标记距套管过远：说明节气门阀拉索过松，节气 门阀过晚工作，致使车速在异常低速时才能换上高速挡， 使换挡点提前。
授人以鱼不如授人以渔
朱明工作室
zhubob@
②充分利用自诊断系统和检测仪器
电控自动变速器系统出现故障时，电子控制单元的 自诊断系统会记录下故障代码，因此在检修前首先进行 故障自诊断操作。即利用检测仪器或特定的方法将故障 代码从电子控制单元ECU中读出，为迅速地诊断故障的范 围提供依据。
D锁
降档点检查，应选择在上坡道路进行。 降档点检查，应选择在上坡道路进行。
授人以鱼不如授人以渔
锁止试验
朱明工作室
zhubob@
当变矩器进入锁止状态后， 当变矩器进入锁止状态后，会出现急加油时 发动机转速并不迅速上升的现象。 发动机转速并不迅速上升的现象。 在不同的节气门开度时， 在不同的节气门开度时，进入锁止的车速是 不同的,在节气门全开和全关时 在节气门全开和全关时,变矩器退出锁 不同的 在节气门全开和全关时 变矩器退出锁 止状态,同时发动机转速增加 左右。 止状态 同时发动机转速增加10％左右。
自动变速器的性能测试与检修
自动变速器的性能测试与检修
2.2 自动变速器的性能检查：失速试验
失速试验结果分析：
操纵手柄位置 失速转速 过高 所有位置 过低 发动机动力不足 变矩器单向超越离合器打滑 结果分析 主油路油压过低 离合器、制动器打滑
D位
过高
前进挡油路油压过低 前进档相关离合器、制动器打滑 倒挡油路油压过低 倒挡相关离合器、制动器打滑
R位
过高
制作：闵思鹏
13
汽车底盘电控系统原理与维修
自动变速器的性能测试与检修
2.3 自动变速器的性能检查：油压试验
油压试验的目的：
测量控制管路中的油压； 判断油泵、控制阀及各油路的密闭性能； 判断各档位控制油路的工作状况及对换档品质的影响。
制作：闵思鹏
14
汽车底盘电控系统原理与维修
自动变速器的性能测试与检修
2.3 自动变速器的性能检查：油压试验
主油路油压测试方法（以前进D档为例）：
将油压表接到主油路测压孔或前进挡油路测压孔上； 变速器处于D档； 起动，读取发动机怠速工况时的前进挡主油路油压； 踩下制动踏板，同时将油门踏板完全踩下，读取失速工况下的前进挡主油路 油压。 在其他档位重复上述步骤，得到各档位在怠速工况和失速工况下的主油路油 压。
轻按摩擦表面，应出油。否则说明含 油层已磨损，应更换。 摩擦片上有数字记号的，记号磨掉后应更换。 摩擦片表面发黑（烧蚀）、剥落、裂纹、内键拉毛 或掉齿等应更换。 装配前，将摩擦片在ATF油中浸泡（新片2h，旧片 30min）。 离合器间隙检查，若间隙不符合标准，可用不同厚 度的挡圈或增加钢片的方法来调整。一般超速档和 前进档离合器间隙为0.8～1.5mm，高档和倒档离 合器间隙为1.6～1.8mm。
除了检查主油路油压外，根据需要，还可检查速控阀油压（液压控制变速器）、 节气门阀油压、锁止电磁阀油压、油压电磁阀工作油压等。
自动变速器检查及档位路线
2021/10/10
41
2021/10/10
42
➢强迫降档开关
作用：1）降档超车
2）传给A/C的ECU切断A/C 8秒钟
安装位置：1）拉索上
内部
2）踏板处或踏板位置传感器
一般在节气门开度为95%时接通
2021/10/10
2021/10/10
3
多档取代4速变速器
• 5速变速器（5HP-30）－92年 • 6速变速器（6HP-26）－99年 • 7速变速器（722.9）－03年 • 8速变速器（AA80E）—06年
2021/10/10
4
自动变速器分类
➢液压自动变速器 ➢电控自动变速器 ➢有级式机械自动变速器 ➢无级式机械自动变速器 ➢手/自动一体变速器
作用：参与换档品质控制 检测：略 注意：大众奥迪车系若此信号故障，可 能导致换档冲击
2021/10/10
29
➢P/N开关
作用：a. 起动功能
b. 仪表指示灯，倒车指示灯
c. 为TCM提供换档杆位置信号
分类：1）触点式
2）逻辑组合式（新款车型）：一
般应用诊断仪读取数据流，确定其逻辑组
合是否正常
2021/10/10
2021/10/10
53
自动变速器油泵的检修
油 泵 的 分 类
2021/10/10
54
油泵的分解
➢拆卸油泵上的密封环
➢松开泵体连接螺栓，打开油泵 ➢取出齿轮或叶片转子，注意安装方向。
油泵的零件的检测
➢测量内齿轮外圆与壳体之间的间隙、小齿轮 及内齿轮的齿顶与月牙板之间的间隙、小齿轮 及内齿轮端面与泵壳平面的端隙
自动变速器故障诊断方法
自动变速器的故障诊断与检测在自动变速器的故障诊断过程中，因其结构复杂、型号繁多、技术先进、更新频繁、资料较少、不易拆装、不易换件试车等因素，而显得困难重重、无处下手，也经常出现误诊、误修、故障依旧的情况。
结合多年的实践经验并参考有关书籍、资料，本文将详细地介绍自动变速器各种故障的诊断与维修方法。
一、自动变速器检修注意事项二、自动变速器的检查1、基础检查（1）自动变速器油液(ATF)的检查1)自动变速器油液液面高度的检查①油尺检查法②溢油孔检查法2)油液品质检查①油液颜色、气味的检查②油液杂质检查3)油液泄露部位检查4）自动变速器油(ATF)的更换及周期（2）发动机怠速的检查（3）节气门阀拉线的检查与调整三、几款国产自动变速器的结构特点1、本田车型自动变速器的结构特点（1）本田车型前驱自动变速器的结构特点（2）本田车型前驱自动变速器维修注意事项2、风神蓝鸟RL4F03A型自动变速器(1)结构特点（2）维修注意事项3、富康、雪铁龙、标致AL4型自动变速器4、奥迪V6、坤宝9000系列ZF4HP-18型自动变速器（1）结构特点（2）维修时应注意以下事项5、一汽奥迪A6 01K型自动变速器（1）结构特点（2）维修时应注意以下事项6、大众096、097和098系列自动变速器（1）结构特点（2）维修时应注意以下事项7、大众01M型自动变速器8、北京切诺基AW-4（丰田A-340E）型自动变速器（1）结构特点（2）维修时应注意以下事项9、北京大切诺基42/44RE型自动变速器10、上海通用4T-65E型自动变速器（1）结构特点（2）维修时应注意以下事项四、液压控制系统故障诊断1油泵常见故障的诊断2、控制阀体常见故障的诊断 1）主调压阀一、自动变速器检修注意事项1、装配自动变速器的汽车因故需要拖车时，必须使用牵引车将驱动轮抬起后拖行。
对于装配输出轴驱动的辅助油泵的汽车，可不抬起驱动轮直接拖行，但拖行距离不得超过50Km, 拖行速度不得超过30Km/h。
汽车自动变速器故障检测及维修
汽车自动变速器故障检测及维修摘要：汽车是工业化的产物，变速器则是汽车的三大核心部件之一。
1904年，英国人为汽车发明了行星齿轮机构，它由离合器和制动器等摩擦元件操纵变速，可以被视为最早的自动变速器。
1938年，美国通用汽车公司设计成功液压自动变速器。
1969年，法国的雷诺公司推出电子控制自动变速器。
由此可见，汽车自动变速器是汽车技术发展的产物，随着时代的发展，汽车自动变速器还将继续发展、更新。
关键词：汽车；自动变速器；故障检测；故障维修引言近年来，在科技水平不断提升的推动下，使制造业得到快速发展，智能化制造技术的应用越来越广泛，基于这一背景，机械设备的精密程度越来越高。
与此同时，机械设备的运行环境日趋复杂化，设备故障几率显著增大，如果未能及时发现机械设备的故障问题，可能会造成机械设备整体性损坏的严重后果。
为此，对机械设备故障进行诊断和监测显得尤为必要。
借此，下面就机械设备故障诊断与监测方法展开分析探讨。
1汽车自动变速器的基本组成自动变速器的基本结构大体上是相同的。
即一台自动变速器，由液力变矩器、机械传动装置、控制系统、主传动部件等部分组成。
液力变矩器由发动机飞轮驱动，具有传递动力、降速增扭、缓冲振动等作用。
机械传动装置由行星齿轮机构和换挡执行元件组成，机械传动装置构成自动变速器的核心。
自动变速器的电子控制系统主要由电控单元及其控制软件、传感器（包括加速踏板位置传感器、涡轮转速传感器、换挡位置传感器）和执行器（包括管路压力电磁阀、液力变矩器离合器电磁阀、越超离合器电磁阀、换挡阀）等组成。
电控单元接收各传感器和控制开关的信号，经过分析处理后，向电磁阀发出动作指令，通过电磁阀完成控制自动变速器的各个动作。
2汽车自动变速器工作原理汽车自动变速器是相对核心的装置，液力自动变速器通过液压变矩器将传统系统与发动机结合在一起，延长发动机的使用寿命，提高发动机的使用效率，变速器使用也更加稳定。
目前，汽车自动变速器主要由齿轮变速器、液力变矩器、控制器与液压供油系统构成，我们经常使用的汽车自动变速器可以分为电子控制和液压控制２种，驾驶者可以利用汽车传感器检测汽车运行状态，利用电信号实现对汽车速度的判断，控制变速器温度，调节发动机转速，采用电子控制技术对油压电磁阀发出指令，转化为液压控制信号，进而实现自动换挡。
