Pfirrmann 椎间盘退变的MRI(T2WI)分级标准
椎体终板炎分型、分级、诊断和治疗策略
椎体终板炎分型分级、临床分级、诊断和治疗策略椎体终板炎也称之为Modic 改变或终板退变，是指软骨终板下骨性终板和相邻骨髓在磁共振上的信号强度变化。
常成对出现，在腰椎多发生于 L4- 5 和 L5- S1，在颈椎多发生于 C5- 6，胸椎鲜有研究。
1、Modic 改变的分型和临床分级目前最常用的 Modic 改变分型经典分型：Ⅰ型代表急性炎症和水肿改变，在T1WI呈低信号而T2WI 呈高信号；Ⅱ 型代表骨髓的脂肪变性，在 T1WI、 T2WI 均呈高信号；Ⅲ 型代表终板下骨硬化，在 T1WI、 T2WI 均呈低信号。
临床上，Modic 改变以Ⅱ 型最多见，Ⅲ 型少见。
混合型的分型：Modic I-2 型：混合性水肿和脂肪改变，以水肿为主Modic II-1 型：混合性水肿和脂肪改变以脂肪变性为主。
提示大多数Ⅱ 型 Modic 改变存在局部水肿性病变。
Ⅱ型 Modic 改变在脂肪抑制像上的不同表现。
一例 33 岁女性 (A,B) 的II 型 Modic 改变。
在脂肪抑制像上，II 型 Modic 改变区域的信号被抑制 (C)。
另一例 54 岁女性 II 型 Modic 改变 (D,E)。
在脂肪抑制像上，II 型 Modic 改变区域的信号不受抑制 (F)Ⅱ型Modic改变区域的CT值明显高于非病变区域，且相邻椎间盘退变越重，病变区域的CT值则越高。
提示Ⅱ 型 Modic 改变也存在骨硬化，且相邻椎间盘退变越重，骨硬化则越严重。
Modic 改变是一个动态的病理过程，Ⅰ型和Ⅱ 型Modic 改变随着时间的推移可以相互转换。
MRI 纵向发现，在大多数情况下，Ⅰ型 Modic 改变要么转化为Ⅱ 型，要么变得更广泛。
此外，约 20% 的病变为混合型，此混合型其实是同一病理过程的不同转变阶段。
依据椎体受累程度，提出了Modic 改变临床分级：可用于所有类型 Modic 改变的临床分级评分类似于椎间盘退变可使用 Pfirrmann 分类对其严重程度进行分级，Modic 改变的描述也需要同时考虑骨髓改变的分型和分级。
Pfirrmann椎间盘退变分级标准

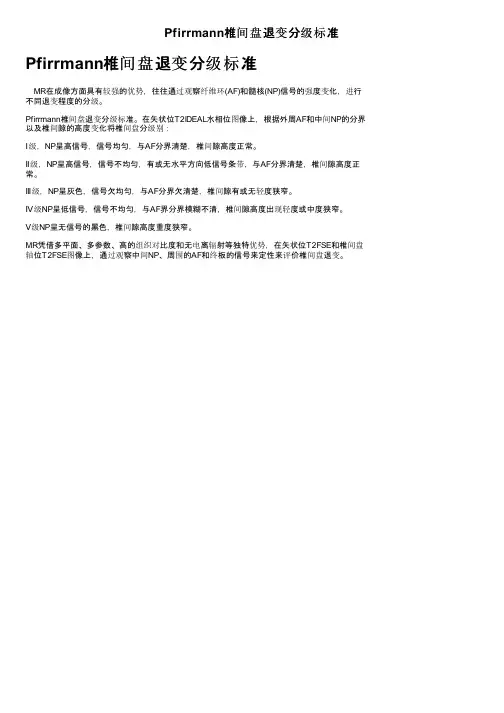

Pfirrmann椎间盘退变分级标准Pfirrmann椎间盘退变分级标准
MR在成像方面具有较强的优势，往往通过观察纤维环(AF)和髓核(NP)信号的强度变化，进行不同退变程度的分级。
Pfirrmann椎间盘退变分级标准。
在矢状位T2IDEAL水相位图像上，根据外周AF和中间NP的分界以及椎间隙的高度变化将椎间盘分级别：
Ⅰ级，NP呈高信号，信号均匀，与AF分界清楚，椎间隙高度正常。
Ⅱ级，NP呈高信号，信号不均匀，有或无水平方向低信号条带，与AF分界清楚，椎间隙高度正常。
Ⅲ级，NP呈灰色，信号欠均匀，与AF分界欠清楚，椎间隙有或无轻度狭窄。
Ⅳ级NP呈低信号，信号不均匀，与AF界分界模糊不清，椎间隙高度出现轻度或中度狭窄。
Ⅴ级NP呈无信号的黑色，椎间隙高度重度狭窄。
MR凭借多平面、多参数、高的组织对比度和无电离辐射等独特优势，在矢状位T2FSE和椎间盘轴位T2FSE图像上，通过观察中间NP、周围的AF和终板的信号来定性来评价椎间盘退变。
【doc】腰椎间盘退行性变的分级
腰椎间盘退行性变的分级第32卷第1期2012年2月赣南医学院JOURNALOFGANNANMEDICALUNIVERSITYZ.32,v0.1FEB.2012腰椎间盘退行性变的分级卢和柏(江西省南康市中医院,江西南康341400)中图分类号:R681.53文献标志码:A文章编号:1001—5779(2012)01—0152—03 流行病学调查显示,约80%以上的人一生中发生一次以上的严重腰腿痛,每年人口的15%～20%受到腰痛困扰,1%的人群因腰痛而永久致残.为此投入的医疗保健费用也颇为可观,如英国每年花费约120亿英镑用于诊治腰腿痛….在美国,每年约有1300万人因下腰痛就医,花费约500亿美元.下腰痛是脊柱疾患中复杂的临床综合征中最为常见的症状,我们目前能作出正确诊断和治疗的仅占15%J.尽管大多数下腰痛原因不完全清楚,但腰椎间盘已被认为是下腰痛的主要起源部位.随着年龄增长,椎间盘退变程度与腰痛发病率平行增高,提示椎间盘退变可能是引起腰痛的主要原因j.根据椎间盘退变影像学,组织学及其临床病理联系研究,对椎间盘进行分级,有利于指导临床的治疗方法.1MRI检查分级MRI是对椎间盘退变病理变化临床评估的最重要方法,它能反映组织的多个参数,可直接进行矢状位,冠状位及斜位等多平面成像.MRI是目前研究椎间盘退变最简单,最精确的非侵入性影像学方法.1.1椎间盘退变在MRIT2加权像上按Pearce分级标准分为5级(表1),其中I,Ⅱ级为正常椎间盘,Ⅲ一V级为退变椎间盘.表1MRI椎间盘退变的Pearce分级标准1.2Videman等根据椎间盘含水量的变化进行了半定量的数字评估,具体方法是:选择sE脉冲序列(为尽可能减小因主观因素所产生的偶然误差,要求由两个以上的专业人员)对每个椎间盘的前,中,后三部分退变程度进行主观评估,将退变分为4级:I级,椎问盘无退变征象,显示为高信号密度,评定为0分;II级:轻度退变,信号密度轻微的降低, 评定为1分;Ⅲ级:中等程度退变,信号密度中等程度的降低,评定为2分;1V级:严重退变,信号缺失,评定为3分.每个椎问盘退变度评分为其前,中,后三部分退变评分之和. 变化范围为0～9分,0分为无退变椎间盘,9分退变最严重. 此方法为我们提供了评定椎间盘退变的半定量标准.1.3Ibrahim等通过建立椎间盘退变动物模型的方法,观察了不同退变状态椎间盘含水量和纤维环内裂隙的相应MRI表现,分为以下5期:①I期,退变早期,由于椎间盘内自由水和结合水减少,表现为12加权像信号降低,T1加权像椎间盘干瘪,变簿.②Ⅱ期,退变发展期,髓核出现不同程度的纤维化,钙化,T1,他加权像表现为斑点状低信号.③Ⅲ期,髓核皱缩,间盘内积气出现"真空征",像表现为低信号.④Ⅳ期,纤维环出现裂隙,髓核组织在间盘内游走,表现为加权像黑色纤维环内出现高信号区(high.in—tensityzone,HIZ),可合并环状和放射状裂隙,此时表现为12 加权像整个椎问盘不均匀高信号.⑤V期,纤维环裂隙内出现修复性血管反映,通过增强(Gd.DTPA)MRI成像则表现为裂隙内明显增强高信号.Schmorl'S结节T1加权像表现为软骨下椎体内低信号,rI2加权像相应区域高信号.退变椎间盘椎体终板区也有相应的变化.1.4Tertti等…根据椎间盘退变程度,在T2加权像上依视一l52一觉将之分为三种信号类型:I型,髓核显示高信号强度(明亮),为正常;II型,中等信号强度(灰色),表明退行性变的早期;llI型,低强度信号或信号缺失(黑色),表明显着的退变.同时他们还利用感兴趣区(ROI)设备测量了相对信号强度.1.5在脊柱退变性疾病患者的MR检查中,常可发现与椎间盘相邻的终板及终板下骨的信号改变,这种影像学改变由DeRoos等于1987年最早报道.Modie等于1988年对这种影像学改变定义并描述(Modic退变).Modic等首先报告了退变椎间盘近终板区椎体MRI信号改变特点及其意义,并通过病理组织学证实,将椎间盘退变终板区椎体MRI变化归纳为三级:I级:T1加权像该区信号降低,强化后信号升高,rI2加权像高信号,病理学表现为软骨下血管化的纤维组织以及软骨终板的裂隙或破裂;II级:T1加权像表现为该区信号增强,T2加权像则表现为等信号或轻度增强信号,梯度回波(,I2)为等信号强度,病理表现为脂肪组织替代正常软骨或骨组织,终板区破裂及其继发性炎性反应;III 级:终板区在T1,均表现为低信号,相应的组织学和x线表现为该区广泛骨硬化.Jensen等的研究表明,在没有下腰痛症状的人群中,椎间盘的信号改变也相当普遍.显然,尽管磁共振信号强度能较好的反应椎间盘的退变程度,但是单纯的依赖磁共振信号强度并不能很好的诊断椎间盘退行性疾病.2椎间盘造影曾被认为是有创伤的,颇具争议的检查方1期卢和柏腰椎间盘退行性变的分级法,仅作为腰椎MRI和CT扫描之外的一项补充检查.目前认为:椎间盘造影可以通过激发原有症状模式,根据注入造影剂数量造影剂显影的范围判断纤维环撕裂程度.椎间盘造影在帮助我们评价退变相邻节段椎间盘的退变程度方面却起着决定的作用.Schneiderman等曾用椎间盘造影来比较研究MRI对腰椎退行性变的诊断价值,认为有两个或两个节段以上的腰椎退行性变患者来说.椎间盘造影就显示出其重要性.也有学者认为对于单节段严重退变的患者,其相邻节段轻或中度退变.其单节段融合疗效及手术创伤势必优于两节段或三节段.但严重退变的节段是否就是导致症状的节段,对这种患者融合节段的选择就要依赖于椎间盘造影.2.1CT椎间盘造影比CT平扫和单纯椎问盘造影能分别多获得30%和33%的基础诊断资料.造影后CT平扫(CTD)与x线片检查结合可提供椎间盘正,侧位和横断面三个平面的形态特点.Bernard等由此将椎间盘退变分为7型/期:I型,正常,造影剂位于椎问盘中央,无疼痛反应;II型,退变早期,纤维环撕裂但造影剂仍在椎问盘中央,有疼痛反应;nl型,造影剂从裂隙进入外层纤维环区,但外层纤维环完整,有疼痛反应,根据放射状裂隙的方向又分为3A(正后方),3B(后外侧)和3c(外侧);IV型,髓核突出造成外层纤维环膨出,4A,4B型突人人椎管,4C型为极外侧突出,可压迫同节段发出的神经,有腰痛和造影后疼痛反应;V型,外层纤维环破裂,髓核突出到后纵韧带下,可诱发疼痛反应;VI型, 脱出髓核与椎间隙分离,因造影剂游离,椎间盘内压力不高, 游离块刺激疼痛敏感器才诱发疼痛反应;Ⅶ型,椎间盘退变终末期,纤维环广泛崩解,多处撕裂,造影剂混乱分布于整个椎间隙,疼痛反应可有或无.椎间盘造影除用于观察椎间盘内部形态变化外,还用于诊断椎间盘源性下腰痛(discogenic lowbackpain),这是其他形态学检查方法难以做到的.值得注意的是,只有在椎间盘造影引起临床相应疼痛表现时才判定为阳性,而非仅仅是影像学上的改变.2.2CT下椎问盘造影结果可采用Dallas分级标准(Dallas discographydescription)…评定椎间盘退变情况.0级:造影剂位于髓核内:1级:造影剂填充度小于纤维环的10%;2级: 造影剂填充度为纤维环的10%一50%;3级:造影剂填充度超过纤维环的50%.疼痛激发试验也分为3个级别.0级:阴性,无疼痛;1级:存在不明确的疼痛,注射时引起疼痛,但与临床症状不同;2级:阳性,可以完全复制临床症状.椎间盘造影除用于观察椎间盘内部形态变化外,是诊断椎间盘源性下腰痛(discogeniclowbackpain)的金标准,这是其他形态学检查方法难以做到的.3Thompson病理分级基于椎问盘的大体形态分级,以期对椎间盘不同退变时期的患者实施不同治疗.Thompson等观察了椎问盘组成结构包括髓核(NP),纤维环(AF),软骨终板(CEP)及相邻椎体中矢状位大体形态,把椎间盘退变分5级:I级,NP呈胶冻状,AF分层,透明软骨样CEP厚度均匀,透明,椎体边缘光滑.Ⅱ级,NP边缘出现白色纤维组织,AF纤维层之问出现黏液样物质,CEP厚度不规则,椎体边缘有凸出.Ⅲ级,NP内出现实性纤维组织,AF失去纤维环和髓核分界的广泛黏液样浸润,CEP可见软骨局灶状缺损,椎体边缘软骨源性或骨性骨赘.Ⅳ级,NP内出现平行于CEP的水平裂隙,AF出现局限性的纤维环破裂,CEP的软骨下骨形成纤维软骨,软骨下骨不规则化和局限性硬化,椎体骨赘<2mm.V级,裂隙贯穿AF和NP,CEP广泛硬化,椎体骨赘>2mm.4分子生物分级4.1Antoniou等通过对特定大分子表面抗原决定簇(如蛋白多糖,I,Ⅱ型胶原生物合成标记)的免疫测定,从椎间盘基质更新的角度把椎问盘退变过程分为三期:I期(生长期,0—15岁),以活跃的基质分子生物合成以及活跃的Ⅱ型胶原降解为特点;Ⅱ期(成熟老化期,15～40岁),生物合成活性逐步降低,Ⅱ型胶原降解逐渐减少;Ⅲ期(退变和纤维化期,≥4O岁),蛋白多糖,Ⅱ型胶原生物合成减少,降解增加, I型胶原合成增加.这种分期提高了对椎间盘生长,成熟,老化和退变的认识,为用特定方法控制基质更新过程或延缓,逆转椎间盘退变提供一些理论依据.软骨终板在椎间盘生长,生物力学完整性以及椎间盘营养等方面具有重要作用,这些条件的丧失将导致椎间盘退变加速.1996年, Antoniou等用同样的方法研究了终板基质的更新特点,以此对椎间盘退变过程进行分级.使用蛋白多糖标记物(846) 和I,Ⅱ型胶原生物合成标记物(CPI,CPI1)含量的免疫测定对其基质更新进行分析,结果发现在新生儿和2—5岁组其含量最高,随年龄增加含量逐渐降低,但在老年组(60岁以上)和高度退变椎间盘CPI抗原决定簇的水平明显增加, 降解的Ⅱ型胶原百分比从新生儿到5岁渐增,随年龄增加逐渐减少,然而在高度退变椎间盘的软骨终板内其含量又有显着增加.据此,作者将软骨终板的退变分为三期:I期(生长期),以活跃的基质合成以及活跃的Ⅱ型胶原降解为特点;II 期(成熟老化期),生物合成活性逐步降低,Ⅱ型胶原的降解逐渐减少;Ⅲ期(退变期),Ⅱ型胶原生物合成减少,降解增加,I型胶原生物合成增加.5基于MRI,椎间盘造影诱发疼痛,x线平片和解剖因素的分类Thalgott等副认为椎间关节是三面关节的复合体,它的构成不仅有一个前柱的终板关节,而且有两个后柱的关节. 早期的经验表明关节面的退化程度是决定人工椎间盘置换术成功最重要的因素.当人们从椎体间关节的融合转变到椎体间关节置换时,就迫切需要针对三面关节的复合体的退变程度进行分类.以此产生了新的分类标准,依据MRI,椎间盘造影和X线平片将椎体间节段分为前柱,后柱两部分. 新的分类已被需要做单节段前路椎体间融合或环形融合的100例病例的单盲实验研究证实有效.虽然人工椎间盘置换的最佳手术适应征,及融合的适应征仍存在争论,但是新的分级对我们认识人工椎间盘置换术是必要的.依据椎间关节的正确分类,可以帮助脊柱外科医师决定哪些节段的椎间盘适合置换,哪些需要融合.新的分类依据MRI,椎间盘造影诱发疼痛和腰椎的正侧位片把椎体问的节段分为两部分,即前柱和后柱.这三个影像分类的依据可显示以下特征:MRI影像的外表,脊柱前凸的角度,终板的形态和条件,有无椎间盘内破裂(依据椎间盘造影有无诱发疼痛),有无椎问盘突出和节段间的活动,椎间的高度,有无骨赘,矢状面或冠状面畸形,关节面退变,有无椎管狭窄,狭窄的类型.新的分类系统三部分由一个前柱的标准和两个后柱的标准组成.前柱标准将没有矢状面和冠状面畸形的椎间盘分为四类:A,B,C和D,对有矢状面畸形的椎问盘归为E级,有冠状面畸形的归为F级.A级:前柱, MRI正常像,矢状面脊柱前凸,圆的终板,正常密度的终板,无椎间盘内破裂/无痛,无椎间盘突出,无椎间过度活动, 无椎间盘高度的丢失.B级:前柱,MRI的,I2像显示脱水,或是正常的解剖,可有矢状面脊柱前凸的丢失,可有终板轻一l53—赣南医学院2012焦度的硬化,可有椎间盘内破裂/可有疼痛,可有椎问盘突出, 椎间活动度轻度增加,无椎问盘高度的丢失.c级:前柱, MRI的1'2像显示重度脱水,矢状面上无前凸,可能有终板的硬化,终板表面不规则失去圆的形状,椎间盘内破裂/疼痛, 可有椎间盘突出,椎间活动度增加,椎问盘高度的丢失.D 级:前柱,MRI的12像显示重度脱水,矢状面呈中立位或后突,终板硬化,终板正常解剖形态消失,确切的椎间盘内破裂/疼痛,可能椎间盘突出,无椎间过度活动,椎间隙完全消失并后弓丢失,可有前方骨赘.E级:前柱,矢状面畸形,峡部裂/渐进性腰椎滑脱,I—V级,A.D级椎间盘的子类目,节段间的活动导致间隙间的裂缝,退行性滑脱I一Ⅱ级,全部C或D级椎间盘的特征,可有终板对终板的接触.F级:冠状面畸形,不规则的终板,退变的病因学,全部C或D级椎间盘的特征,有骨赘.后柱:(1)无关节面退变;(2)关节面退行性变/无椎管狭窄;(3)关节面退行性变伴椎管狭窄(a)中央椎管狭窄,(b)侧方椎管狭窄,(c)椎问孔狭窄.腰椎融合和椎间盘置换的手术指征在某些方面有重叠,但是他们并不一致.因此许多有顽固腰痛的患者,因为一个或两个等级的腰椎退行性变无后柱的病理变化,被认为既可行椎间融合又可行人工椎间盘置换.分类为D级和许多C 级的椎间盘,因为不规则的形状,终板硬化和椎间隙缺少弹性不适合人工椎问盘置换.有E或F级椎间盘(矢状面或冠状面畸形)的患者不是现在,也不可能是以后的人工椎问盘置换术的指征.一个椎间盘若是正常的,很明显这些椎问盘不应被融合或置换.这些标准只有B级和部分C级椎间盘(无后柱的病理变化)有退行性变的节段符合人工椎间盘置换术的指征.B级椎问盘说明在MRI上部分脱水,其他方面正常,无椎间盘高度丢失,有或无轻度终板硬化,有或无椎间盘突出,有或无椎问盘内破裂,椎问盘高度的无丢失,即有被椎问盘造影诱发疼痛的典型椎间盘内破裂而其他方面正常. C级椎间盘表明MRI上严重脱水,有或无终板硬化,和终板正常圆形有丢失.终板不规则,是椎间盘内破裂的确切表现,c级椎间盘无硬化或终板严重不规则可行人工椎间盘置换术.然而,椎间盘假体必需是平的以适应终板圆形的丢失.随着技术的提高,人工椎间盘置换术的适应征将会扩大,因此有必要有个对椎间盘和后柱病理通用理解的分类标准,帮助脊柱外科医师和在工业中的应用.参考文献:ManiadakisN,GrayA.Theeconomicburdenofbackpain intheUK『J].Pain,2000,84:95—103.AndersonGB.Epidemiologyoflowbackpain[J].Acta OrthopscandSuppl,1998,281:28—31.DeyoRA,WeinsteinJN.Lowbackpain[J].NEnglJMed.2001.344:363—3701.ChristianWA.AlexanderM,MarcoZ,eta1.Magnetic resonanceclassificationoflumbarintervertebraldiscde—generation[J].Spine,2001,26:1873—1878.VidemanT.NummiP,BattleMC,eta1.Digitalassessment ofMRIforlumbardiscdesiccation:acomparisonofdigital versussubjectiveassessmentandintensityprofilesversus discogramandmaeroanatomicfindings[J].Spine,1994,19:192—198.IbrabimMA.JesmanowiczZ.HydeJS,eta1.Contrasten—hancementofnormalintervertebraldiscs:timeanddose depedence[J].AmJNeuroradio,1994,15:419—423.TerttiM,PaajanenH,LaatoM,eta1.Discdegenerationin magneticresonanceimaging:Acomparativebiochemical,一154一histologie,andradiologiestudyincadaverspines[J].Spine,1991,16:629—634.[8]DeRoosA,KresselK,SpritzerC,eta1.MRimagingof marrowchangesadjacenttoendplatesindegenerative lumbardiscdiseaseiJf.AJR,1987,149:531—534.[9]ModieMT,SteinbergPM,RossJS,eta1.Degenerativedisk disease:assessmentofchangesinvertebralbodymarrow withMRimaging[J].Radiology,1988,166:193—199. [10]ModicMT,MasarykT.J,RossJ.S,eta1.MagneticReso? nanceImngofthespine[M].Chicago,Y earbookMedi—calpublishers,1989:280.[11]JenseuMC,Brant.ZawadzkiMN,ObuchowskiN,eta1. Magneticresonanceimagingofthelumbarspineinpeo—piewithoutbackpain[J].NEnglJMed,1994,331(2):69—73.[12]TehranzadehJ.Discography2000[J].RadiolClinNoah Am,1998,36(3):463—495.[13]SchneidermanG,FlanniganB,KingstonS,eta1.MRIin thediagnosisofdiscdegeneration:correlationwithdis—cography[J].Spine,1987,12(3),276-281.[14]SimmonsEH.Se61CM.Anevaluationofdiscographyin thelocalizationofsymptomaticlevelsindiscogenicdis—easeofthespine[J].ClinOhop,1975,108:57—69.[15]SachsB,VanharantaH,SpiveyM.Dollasdiscographyde—seriptionanewclassificationofCT/discographyinlow—backdisorders[J].Spine,1987,12(3):287—294.[16]BernardTNJr.Lumbardiscographyandpost—discography computerizedtomography:Refiningthediagnosisoflowbackpain[J].Spine,1990,15:670—683.[17]GuyerRD,OhnmeissDD.Lumbardiskography:position statementfromtheNoahAmericanSpineSocietyDiag- nostieandTherapeuticCommittee[J].Spine,1995,20: 2048—2059.[18]DerbyR,HowardM,GrantJ,eta1.Theabilityofpres—surecontrolleddiscographytopredictedsurgicaland non—surgicaloutcome[J].Spine,1999,24:364—371. 『19]ThompsonJP,PearceRH.SchechterMT,eta1.Prilimi- naryevaluationofaschemeforgradingthegrossnor- phologyofthehumanintervertebraldisc[J].Spine,1990.15:41l一415.[2O]AntoniouJ,SteffenF,NelsonF,eta1.Thehumaninter. vertebraldiscevidenceforchangesinthebiosynthesis anddenaturationoftheextracelluarmatrixwithgroth, maturation,ageinganddegeneration[J].JClinInvest, 1996,98:996—1003.[21]BukwaherJA.Aginganddegenerationofhumaninterver—tebraldisc[J].Spine,1995,20:1307—1314.[22]VidemanT,NummiP,BattieMC,eta1.Digitalassess—mentofMRIforlumbardiscdesiccation:acomparisonof digitalversussubjectiveassessmentandintensityprofiles versusdiscogramandmacroanatomicfindings[J].Spine,1994,19:192—198.[23]ThalgottJS,AlbertTJ,V accaroAR,eta1.Anewclassi? ficationsystemfordegenerativediscdiseaseofthelum—barspinebasedonmagneticresonanceimaging,provoc- ativediscography,plainradiographsandanatomiceonsid—erations[J1.SpineJ,2004,4:167S一172S.(收稿日期:2011一O1—19) j]]]]。
(完整版)腰椎间盘突出康复评定量表
平衡功能评定:6. 闭上眼睛并维持站姿不扶。
指令：请闭上眼睛并站好持续 10 秒钟4 能安全地站好并持续 10 秒钟3 能在监督下站好并持续 10 秒钟2 能站好3 秒钟1 无法保持闭眼3 秒钟，但可站稳0 需要帮忙以避免跌倒7. 双脚并拢并维持站姿不扶。
指令：请将双脚并拢，不扶任何东西站好4 能独自并拢双脚，安全地站一分钟3 在监督下能独自并拢双脚，站一分钟2 能独自并拢双脚但无法维持30 秒钟1 需协助始能并拢双脚但可站15 秒钟0 需协助始能并拢双脚且无法维持15 秒钟8. 站姿手前伸。
指令：抬起手臂至 90度，将手臂与手指伸直并尽量往前伸。
( 受试者手臂抬至90度时，施测者将尺规置于受试者手指末端。
当受试者手臂往前伸展时，手指不可触碰尺规。
记录受试者往前伸展之最远距离。
可能的话请受试者使用双臂，以避免受试者转动身体。
)4 能自信地往前伸展 25 公分以上3 能安全地往前伸展 12 公分以上2 能安全地往前伸展 5 公分以上1 需在监督下始能往前伸展0 伸展时失去平衡或需外力支持9. 由站姿捡起地上的东西。
指令：捡起置于脚前的鞋子或拖鞋。
4 能安全轻易地捡起拖鞋3 需在监督下才能捡起拖鞋2 无法捡起拖鞋，但可弯腰几乎可以碰到拖鞋(2.5-5cm 左右)，且可自己保持平衡1 无法捡起拖鞋且在尝试时需要监督0 无法尝试或需协助以免失去平衡或跌倒10. 站着转头向后看。
指令：把头转向你的左边，往你的正后方看。
然后向右边重复一次。
测试者可在受试者正后方举起一物供其注视，以鼓励其转头的动作更流畅。
4 能够往两侧向后看并且重心转移的很好3 只能往一侧回头向后看，往另一侧看时重心转移得较少2 只能转头至侧面但能维持平衡1 转头时需要监督0 需要扶持以防止失去平衡或跌倒11. 转圈走360度。
指令：转一圈走360度。
停下来。
换另一个方向再转一圈走360度。
4 每侧皆能够在4秒内安全地转360度注:4个站到坐的项目。
腰椎终板Modic改变与椎间盘退变的相关性的定量MRI研究
腰椎终板Modic改变与椎间盘退变的 相关性的定量M R I研究龚静山*,梅东东，朱进，周阳泱基金项目：深圳市科技计划项目（编号：JCYJ2014041622811967)作者单位：深圳市人民医院(暨南大学第二临床医 学院)放射科，深圳518020通讯作者：龚静山，E-mail: jshgong@收稿日期：2017-04-13接受日期：2017-05-03[摘要]目的探讨腰椎终板M odic改变与相邻椎间盘退变的相关。
材料与方法于66例腰椎结构和定量MR图像上，采用Pfirrmam分级半定量和测量椎间盘 T2和T2*值定量评价椎间盘退变程度，比较腰椎终板Modic改变与椎间盘Pfmmann评分、T2和T2*值的相关性。
结果66例患者中，14例患者(21.2%)终板有19个 椎间盘相邻的终板有Modic改变，包括2个椎间盘相邻的终板为Modic 1型改变，17个椎间盘相邻的终板为Modic 2型改变。
正常终板、Modic 1型终板和Modic 2 型终板相邻椎间盘的Pfirrmann评分分别为2.40 ± 0.96、4.00 ± 1.41和4.12 ± 1.27，T2值分别为(95.38 ± 51.88)、（70.50 ± 36.06)和(58.65 ± 38.47) m s，T2*值分别为 (34.43 ±19.16)、（24.00 ±1.41)和(28.65 ±23.39) m s，差异均有统计学意义(/值分 别为0.000、0.000和0.023)。
Modic 2型终板相邻的椎体伴有严重的椎间盘退变 (Pfirrmanni平分升高，T2和T2*值降低)，与正常终板相邻的椎间盘比较，差异具有 统计学意义(/值分别为0.000、0.000和0.006)。
结论腰椎终板Modic改变与相邻 的椎间盘退变具有相关性，终板改变和椎间盘退变应作为腰椎退变的整体改变。
ADC及FA值对腰椎间盘退变程度的评估价值
腰部疼痛为腰椎间盘疾病的主要症状，青壮年 大多因长时间的姿势不良或激烈运动导致；老年人 则因老化导致腰背部疼痛 。 ［1-2］ 上述情况常导致退化 性 椎 间 盘 疾 病 （degenerative disc disease，DDD），造 成患者生活质量下降，甚至丧失劳动力等［3］。 很多学 者对椎间盘退变进行了相关研究，但大多局限于形 态学的变化及椎间盘信号的改变。 实践表明，在腰椎 间盘退变早期，即形态和信号改变前针对椎间盘退 变的治疗效果更好。 也有学者［4］从微观层面对椎间 盘退变进行观察，但方法较复杂，对设备要求高。 本 研究从 ADC 值和 FA 值相结合的角度探讨其对腰椎 间盘退变的早期诊断及退变程般资料 收集 2017 年 7 月到 2018 年 7 月我 院腰椎 MRI 检查资料完整的患者 84 例，其中 44 例
DOI：10.3969/j.issn.1672-0512.2019.06.004
［基金项目］ 广东省佛山市顺德区卫生和计划生育局科研项目 （2015B021）。
·566·
中国中西医结合影像学杂志 2019 年 11 月第 17 卷第 6 期

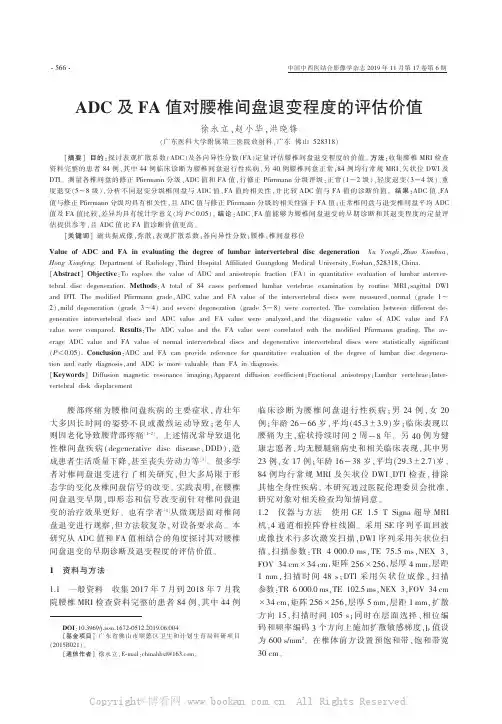

ADC 及 FA 值对腰椎间盘退变程度的评估价值
