玻璃纤维的表面处理(精选)
表面处理技术在我国玻纤产业调整升级中的作用全国玻璃纤维专业
Airorne管道的结构
Airborne管道重量轻，可卷绕，耐疲劳性能优
3、我国巨石、CPIC、泰山玻纤等企业多年以浸润剂为重点，改进CS、LFT产品质量和扩大生产能力，
满足着增长的需求，但比较国际先进企业，还得努力。 OC发布对华供增强纱连续两年翻番，不但不断提质扩品，还和下游单位结成联盟，为预浸料产品提供
该项技术包含 浸润剂技术 粘结剂技术 处理（涂覆）剂技术
等技术环节，所以高分子表面处理技术成为行业核心技术之一，因此，贯彻“深加工，扩应用” 需 加速发展表面处理技术。
二、几个热点前沿的表面处理技术
（一）增强热塑性塑料
1、热塑性塑料在高分子材料中占比高（约70%）品种多，发展快。用玻纤增强改性明显， 而且相对于热固性树

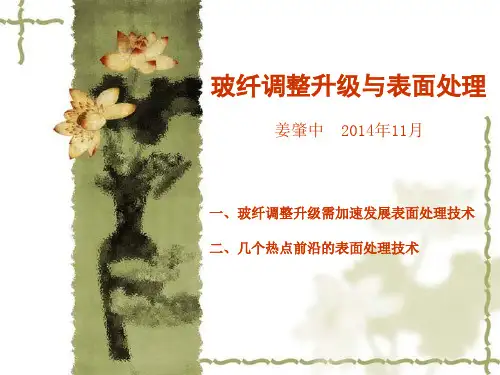

玻纤调整升级与表面处理
姜肇中 2014年11月
一、玻纤调整升级需加速发展表面处理技术 二、几个热点前沿的表面处理技术
一、玻纤调整升级需加速发展表面处理技术
（一）我国玻纤在调整中保持持续发展
1、08年前以突破池窑拉丝技术，低价扩大国际市场（出口率曾高 达67%）为特征，高速发展，成为世界玻纤生产，出口第一大国。
量（万T）
同比（%）
708 58 148.6
4.26
玻纤及制品主营收入
量（亿）
694
同比（%）
10.4
进口
出口
产品量 （万T）
同比 （%）
用汇量 （美元）
同比 （%）
产品量 （万T）
同比 （%）
10.3 8.58 4.7亿 3.84
64.6
8.15
销售利润总额
量（亿）
40.8
同比（%）
16.1
用汇量 （美元）
玻纤滤料的表面处理

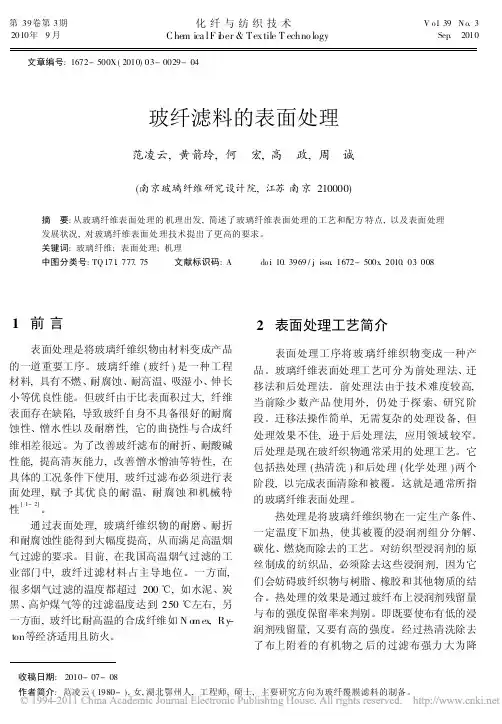

化纤与纺织技术 C hem ica l F ib er & T ex tile T echno logy
V o. l 39 N o. 3 Sep. 2010
文章编号 : 1672- 500X ( 2010) 03- 0029- 04
玻纤滤料的表面处理
范凌云, 黄箭玲, 何 宏, 高 政, 周 诚
1 前言
表面处理是将玻璃纤维织物由材料变成产品 的一道重要工序。玻璃纤维 ( 玻纤 ) 是一种工程 材料, 具有不燃、 耐腐蚀、 耐高温、吸湿小、 伸长 小等优良性能。但玻纤由于比表面积过大, 纤维 表面存在缺陷, 导致玻纤自身不具备很好的耐腐 蚀性、憎水性以及耐磨性, 它的曲挠性与合成纤 维相差很远。为了改善玻纤滤布的耐折、耐酸碱 性能, 提高清灰能力 , 改善憎水憎油等特性 , 在 具体的工况条件下使用, 玻纤过滤布必须进行表 面处理 , 赋 予其优 良的耐 温、耐 腐蚀 和机械 特 性
5 前景与展望
我国在玻纤行业 十一五 规划中提出了提 高工艺技术和装备水平, 探索先进的纺织加工和 表面处理技术, 生产多品种的玻纤制品 , 以更好
32
化纤与纺织技术
[ 11]
第 39 卷 付晓玲 , 侯 广超 . 我国 水泥 工业 环保技 术的 现状与 前景 [ J]. 新世纪水泥导报 , 2009( 5): 47- 52 . T ho m as C. Savage . 炭黑 工业中 的织 物过 滤 [ J]. 唐 昆 译 . 炭黑工业 , 2003( 6): 13- 16. 蔡纯志 . 袋式除尘技术的发展 [ J]. 水泥科技 , 2007 ( 9): 52- 54 . 杨梦 塑 , 沈丽 华 , 穆素 芬 . 稀土 氧化 物对 抗碱 玻璃 纤维耐腐蚀性能的影 响 [ J]. 硅酸盐通报 , 1993( 5): 14- 18.

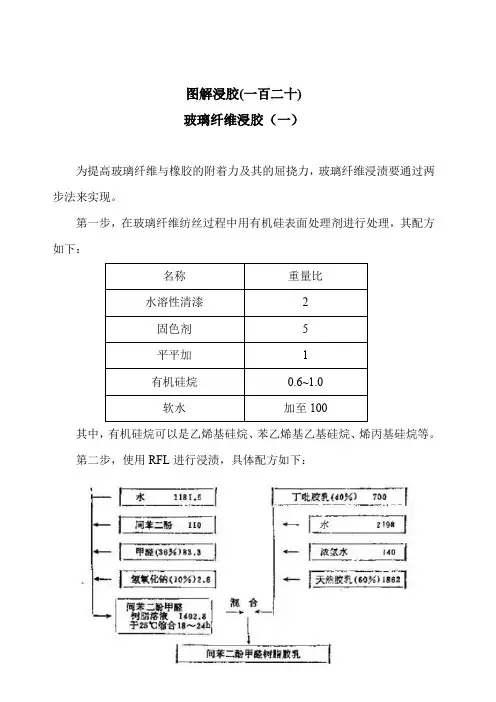

图解浸胶(120)玻璃纤维浸胶(一)
图解浸胶(一百二十)
玻璃纤维浸胶（一）
为提高玻璃纤维与橡胶的附着力及其的屈挠力，玻璃纤维浸渍要通过两步法来实现。
第一步，在玻璃纤维纺丝过程中用有机硅表面处理剂进行处理，其配方如下：
名称重量比
水溶性清漆2
固色剂5
平平加1
有机硅烷0.6~1.0
软水加至100
其中，有机硅烷可以是乙烯基硅烷、苯乙烯基乙基硅烷、烯丙基硅烷等。
第二步，使用RFL进行浸渍，具体配方如下：
浸渍时要注意使充分浸透，使每根丝都包覆一层RFL溶液，因此，其附胶量要远远大于其它纤维的浸渍附胶量。
上述浸渍的浸渍时间要求6~8秒，热处理时间要求1~2分钟，干燥温度160~180度，附胶量18~30%。
另外，浸渍过的玻璃纤维易受紫外线和水的影响而降低强力和粘合力，因此保存时应避免高温高湿。
聚酰亚胺表面处理玻璃纤维增强环氧树脂的制备及表征
聚酰亚胺表面处理玻璃纤维增强环氧树脂的制备及表征我对这聚酰亚胺表面处理玻璃纤维增强环氧树脂啊，那可老有兴趣了。
你想啊，这玻璃纤维就像一个个瘦瘦弱弱的小身子骨，可它要是增强了环氧树脂呢，就好像突然有了大力气。
我就开始琢磨这制备的事儿。
这就像做饭似的，你得先把料备齐喽。
那聚酰亚胺，看着就像那种很神秘的小粉末，颜色啊，有点暗暗的，就像那种老房子墙角的土灰色。
我把它小心地拿在手里，那质感，滑溜溜的，还有点细腻，就跟面粉似的，但又比面粉重一些。
这玻璃纤维呢，一根一根的，细长细长的，就像女孩子的头发丝儿，不过可没头发那么柔软。
我瞅着它，就想啊，这么细的东西，咋就能增强那环氧树脂呢？我得好好摆弄摆弄。
我把这些玻璃纤维摆在那，就像摆弄一堆小柴火棍儿似的，还得小心着，别让它扎着手。
说到这环氧树脂啊，它就像那种黏糊糊的胶水，透明的，还带着点淡淡的黄色，就像那种刚煮好的小米粥的颜色。
我把聚酰亚胺往这玻璃纤维上涂啊抹啊，那动作就像给小娃娃擦香香似的，仔仔细细的。
这时候啊，旁边的老张瞅见了，他就问我：“你这是干啥呢？弄得这么精细。
”我就说：“老张啊，这你就不懂了吧，我这是在做聚酰亚胺表面处理玻璃纤维增强环氧树脂呢，这可老复杂了。
”老张挠挠头，眼睛里满是疑惑，说：“这能弄成啥好东西啊？”我白了他一眼，说：“这弄好了啊，那用处可大了去了，比你想象的厉害多了。
”然后啊，我再把这处理好的玻璃纤维和环氧树脂混合在一起。
这混合的时候啊，就像搅面糊似的，得慢慢地搅，不能心急。
那环氧树脂就裹着玻璃纤维，一点点地融合在一起，就像亲密无间的小两口似的。
这制备完了，还得表征呢。
这表征就像给这新做出来的东西做个体检，看看它到底好不好。
我就拿着那些仪器，在那捣鼓。
一会儿看看这个数据，一会儿瞅瞅那个数值。
这过程啊，就像在迷宫里找出口似的，得小心翼翼的，一个不小心啊，这数据可能就不对喽。
有时候数据出来不理想，我就皱着眉头，心里想这是哪儿出问题了呢？是聚酰亚胺没处理好，还是玻璃纤维和环氧树脂没混合均匀呢？可有时候数据一好，我就乐得跟个孩子似的，心里想着这一番功夫可没白费啊。
偶联剂处理玻璃纤维表面的研究进展_刘亚兰
偶联剂处理玻璃纤维表面的研究进展刘亚兰,申士杰,李龙,邵灵敏(北京林业大学材料科学与技术学院,北京100083)摘要:采用偶联剂处理是改善玻璃纤维与树脂基体界面结合性能的重要方法,同时也是提高复合材料性能的常用手段。
综述了偶联剂作用机理,介绍了几种有代表性的界面理论、偶联剂处理方法和种类及其国内外的研究进展。
关键词:偶联剂;玻璃纤维;表面处理;界面中图分类号:TM 206;T Q 171.777文献标志码:A文章编号:1009-9239(2010)04-0034-06The Research Pro g ress on the Treatmentof Glass Fiber Surface b y Cou p lin g A g entLIU Ya -lan ,SHEN Shi -jie ,LI Long ,SHAO Ling -min(College of Material Science and Tec hnology ,Beiji ng Forest ry Uni ver si ty ,Bei jing 100083,China )Abstract :Coupling agent treatment is an important method to improve the interface quality betweeng lass fiber and p o l y mer ,and the q ualit y o f g lass fiber r einforced p ol y mer com p o site .In this p a p er ,the action mechanism of cou p lin g a g ent was reviewed ;several re p r esentative interface theories ,cou p lin g a g ent s p ecies and treatment methods were described ;and the curr ent r esearches on these as p ects were summarized .Ke y words :coupling agent ;glass fiber ;sur face treatment ;interface收稿日期:2010-04-15作者简介:刘亚兰(1986-),女,山东人,硕士生,研究方向为纤维增强树脂基复合材料,(电子信箱)liuyalan111@ 。

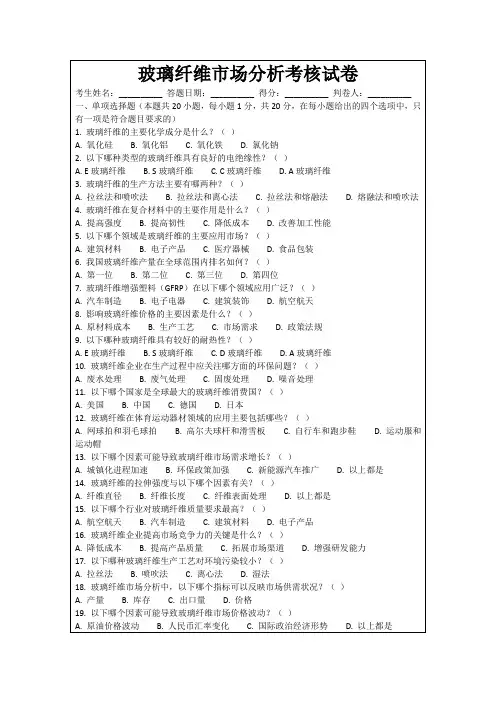

玻璃纤维市场分析考核试卷
A.提高强度B.提高韧性C.降低成本D.改善加工性能
5.以下哪个领域是玻璃纤维的主要应用市场？（）
A.建筑材料B.电子产品C.医疗器械D.食品包装
6.我国玻璃纤维产量在全球范围内排名如何？（）
A.第一位B.第二位C.第三位D.第四位
7.玻璃纤维的耐腐蚀性能主要取决于什么因素？（）
A.纤维直径B.纤维长度C.纤维表面处理D.以上都是
15.以下哪个行业对玻璃纤维质量要求最高？（）
A.航空航天B.汽车制造C.建筑材料D.电子产品
16.玻璃纤维企业提高市场竞争力的关键是什么？（）
A.降低成本B.提高产品质量C.拓展市场渠道D.增强研发能力
17.以下哪种玻璃纤维生产工艺对环境污染较小？（）
13.玻璃纤维增强塑料（GFRP）的主要性能包括哪些？（）
A.轻质B.耐腐蚀C.高强度D.易老化
14.以下哪些是玻璃纤维行业面临的风险和挑战？（）
A.市场竞争加剧B.环保要求提高C.原材料价格波动D.技术更新换代
15.玻璃纤维企业在市场营销中应考虑哪些策略？（）
A.产品差异化B.价格竞争C.渠道拓展D.品牌建设
A.飞机机身B.发动机部件C.降落伞D. ABC都是
20.以下哪个国家是全球最大的玻璃纤维生产国？（）
A.中国B.美国C.日本D.德国
请将答案填写在答题括号内，并简要说明理由。
标准答案
一、单项选择题
1. A
2. A
3. A
4. A
5. A
6. A
7. A
8. B
9. B
10. D
11. B
12. A
9.玻璃纤维企业在提高市场竞争力时，应主要关注降低生产成本。（）
玻璃纤维复合材料产品表面喷漆工艺标准流程
玻璃纤维复合材料产品表面喷漆工艺标准流程The standard process for painting the surface of fiberglass composite materials involves several steps. Firstly, the surface should be properly prepared to ensure good adhesion of the paint. This includes cleaning the surface thoroughly to remove any dust, dirt, or contaminants. In addition, any previous paint or coating should be completely removed.表面喷漆的玻璃纤维复合材料产品标准流程包括以下几个步骤。
必须对表面进行适当的处理以确保涂料的粘附性好。
这包括彻底清洁表面，去除任何灰尘、污垢或杂质。
需要完全去除之前的涂料或镀层。
Next, the surface needs to be sanded to create a smooth and uniform texture. This step helps to remove any rough spots and imperfections on the surface. Sanding also promotes better adhesion of the paint.接下来，需要对表面进行打磨，使其变得光滑均匀。
这一步有助于去除表面上的凹凸不平和瑕疵。
打磨还能提高涂料的粘附性。
After sanding, it is crucial to clean the surface again to remove any sanding debris or residue left behind. This step ensures that the painted surface will have a clean and smooth finish.打磨后，再次清洁表面是非常重要的，以去除残留的打磨碎屑或残留物。
玻璃纤维纺织技术考核试卷
D.玻璃纤维具有良好的绝缘性
10.下列哪种不是玻璃纤维复合材料的应用领域？（）
A.航空航天
B.建筑材料
C.电子产品
D.医疗器械
11.玻璃纤维表面处理的主要目的是：（）
A.提高纤维的抗拉强度
B.改善纤维与树脂的粘结性能
C.降低纤维的吸水性
D.提高纤维的耐热性
12.以下哪种方法不是玻璃纤维表面处理的方法？（）
3.玻璃纤维纱线的线密度通常用______和______来表示。（）
4.玻璃纤维布的密度是指单位面积内______的重量。（）
5.玻璃纤维复合材料的力学性能受______和______等因素的影响。（）
6.玻璃纤维表面处理常用的偶联剂有______和______。（）
7.玻璃纤维纺织品在储存时，应保持环境______和______。（）
2.玻璃纤维的强度随着温度的升高而增加。（）
3.玻璃纤维纱线的捻度越大，其抗拉强度越高。（）
4.玻璃纤维布的密度越大，其柔软性越好。（）
5.玻璃纤维复合材料在高温下会丧失所有的力学性能。（）
6.表面处理可以改善玻璃纤维与树脂的粘结性能。（）
7.玻璃纤维纺织品在运输过程中可以随意堆放。（）
8.玻璃纤维纱线的线密度越大，其织物的过滤性能越好。（）
A.增加纤维含量
B.优化树脂体系
C.改善纤维分布
D.提高生产速度
（以下为试卷其他部分，由于题目要求只输出上述内容，故不再继续编写。）
二、多选题（本题共20小题，每小题1.5分，共30分，在每小题给出的四个选项中，至少有一项是符合题目要求的）
1.玻璃纤维具有以下哪些优点？（）
A.高抗拉强度
玻璃纤维表面处理方法
玻璃纤维表面处理方法
玻璃纤维作为一种高性能材料，广泛应用于许多领域，例如航天、汽车、建筑等。
但其表面通常较粗糙，容易受到污染和损伤，因此需要进行表面处理。
以下是一些常见的玻璃纤维表面处理方法。
1. 化学处理
化学处理是最常见的玻璃纤维表面处理方法之一。
其基本原理是将化学物质涂在玻璃纤维表面，以改变其表面性质。
例如，用硅烷或氨基硅烷进行处理，可以提高表面的耐水性、耐污染性和耐化学腐蚀性。
2. 机械处理
机械处理是通过物理方法改变玻璃纤维表面的形态和性质。
常用的机械处理方法有磨削、抛光和打磨等。
这些方法可以去除表面的凹凸不平，提高表面光滑度和光泽度。
3. 离子注入
离子注入是一种高能量的表面处理方法。
其原理是利用离子束将离子注入玻璃纤维表面，从而改变其组成和性质。
这种方法可以增强玻璃纤维表面的硬度、耐磨性和抗腐蚀性。
4. 真空沉积
真空沉积是一种将薄膜沉积在表面的方法。
其原理是将材料加热至高温，将其蒸发成气体形态，再沉积在玻璃纤维表面。
真空沉积可以在玻璃纤维表面形成一层均匀光滑的膜，从而具有耐磨性、防腐等性质。
此外，真空沉积还可用于镀膜等应用。
总之，玻璃纤维表面的处理方法有多种，应根据具体应用场景的需要选择适当的方法。
各种方法的优缺点也需要在实际选择中进行综合考虑，以达到最佳效果。
玻璃纤维涂层织物技术与应用
防腐性
**** ***** **** ***** *** ** *** ****
耐温性
*** *** ** **** ** ** ** **
三、常用涂层材料的特性
常用涂层材料性能表（二）
耐候性 耐磨性 耐水性 耐油性 防腐性 耐温性
酚醛树脂 *** *** ****
***
脲醛树脂 ***
***
****
***
蛭石
**** **
**
**
石墨
**** **** ***
***
铝箔
**** *** **** ***
金属化合物 **** **
**
***
有机先驱体 *** *** **
***
**** ***
**** ***
***
*****
**** *****
***
****
**
*****
**
*****
四、涂覆工艺简介
聚氯乙烯（PVC）糊树脂可应用于涂布、浸 渍、喷涂、发泡等加工工艺，广泛应用于人造 革、装饰材料、地板革、墙壁纸、工业用输送 带、运动场地、涂料、粘合剂、玩具、医用一 次性手套、日用装饰材料、电器仪表和电工工 具等诸多材料和制品领域。
三、常用涂层材料的特性
7．聚氯乙烯
改性聚氯乙烯可应用于一些有特殊要求的领 域。
净化等） 有较强的层次感
五、玻璃纤维涂层织物的应用 1、在建筑装饰领域的应用--遮阳及光功能膜制品主要应用
五、玻璃纤维涂层织物的应用
1、在建筑装饰领域的应用--遮阳及光功能膜制品主要应用
四、涂覆工艺简介 2、刮涂工艺
刮涂工艺溶剂的使用量较少，有时甚至 可以不用溶剂。需双面涂覆时，可采用多涂 头机组或进行多次涂覆。
复合材料的界面处理技术
(1)表面浸涂有机化合物 将碳纤维像纺织中的浆纱一样，使与含有反应性端 基的树脂相接触，如将羟端基的丁二烯／丙烯酸共聚物、 硫醇基的丁二烯／丙烯酸共聚物、聚缩水甘油醚或脂环 族环氧化合物等涂覆于纤维表面。 也可浸涂异氰酸酯或有机金属化合物等以改善其界 面粘结性。 (2)表面涂覆无机化合物 ①表面上沉积无定形碳 方法：一是在电阻炉中加热到1200℃，然后与甲烷—氮 混合气体相接触，使甲烷在热碳纤维表面分解，以形成 无定形碳涂层。另一种方法是先浸涂聚喹？？？溶液， 再经过干燥后，于1600℃下裂解后得到碳纤维。
沃兰处理剂与玻纤表面的作用可用如下过程表示：
R为有机基团，是可与合 成树脂作用形成化学键的 活性基团,如不饱和双键、 (2)有机硅烷类偶联剂 环氧基、氨基等；
X为易水解的基 团，如甲氧基、 乙氧基等。
有机硅烷是一类品种很多，效果也很显著的表面处理 n＝1，2，3 绝 剂，其一般结构通式为：RnSiX4-n 大多数n＝1 X基团与玻璃纤维表面的作用机理： 硅烷偶联剂处理玻璃纤维通常经历四个阶段： ①开始时在偶联剂Si上的三个不稳定的x基团发生水解； ②随后缩合成低聚体； ③这些低聚体与基质表面上的-OH形成氢键; ④最后在干燥或固化过程中与基质表面形成共价键并 伴随着少量的水。
(2)偶联剂用量及影响处理效果的因素 ①偶联剂用量 起偶联作用的是微量的偶联剂单分子层 ，每种偶联 剂的实际最佳用量，多数要从实验中确定 。 Eg：KH—560作为迁移法用偶联剂，其用量一般为1％； 注意：偶联剂用量也可采用计算法求得 ： 计算方法： 100g给定被处理的增强材料的表面积，被1g硅烷偶 联剂的最小涂覆面积所除，即得该硅烷偶联剂在100g此 种被处理材料上涂覆一单分子层时所需要的量。 例如：欲处理材料的比表面为7m2/g。由表6.3查得 KH—560偶联剂的最小涂覆比表面为330m2/g ，欲处理该 材料100g，则所需偶联剂量为：100×7/330=2.1(g)
