安装、使用前,请仔细阅读使用说明书!
跑车防护装置
使用说明书
(V1.2 编码器与传感器通用)
注:本说明书为随机发送的附件,务必请使用后妥善保管,以备今后对产品进行检修和维护使用。由于产品的升级或优化,本说明书内容如有更改,恕不另行通知。
目录
一、概述 (3)
二、产品型号、主要参数和技术要求 (4)
三、主要功能特点 (5)
四、工作原理 (5)
五、安装与调整 (6)
六、操作箱的使用 (7)
七、端子接线 (8)
八、使用、维护与注意事项 (10)
九、包装、运输和储存 (12)
十、附录:跑车防护装置需方自备主要材料(常规) (12)

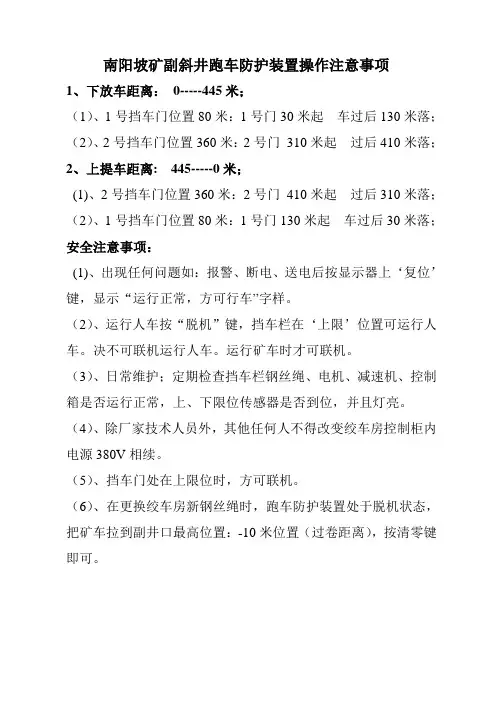

敬告!
1、跑车防护装置必须与运输绞车(下称绞车)连锁,否则不能发挥应有的作用!!因用户私自解除连锁而造成撞网或跑车等事故时,本公司概不负责!!
2、因为跑车防护装置与绞车连锁,所以启动绞车前,必须先打开主机电源,否则绞车无法启动!!跑车防护装置发生故障不能立即修复而确实需要“强制解除”挡车栏时,可先记录下报警汉显内容(注:有报警而无汉显时为6#门电机运行故障),再“强制解除”故障挡车栏,然后派专人把解除的挡车栏抬起并固定,此时也不能关闭主机电源!!待修复故障后,再恢复解除的挡车栏。
3、兼作行驶人车的倾斜井巷,在提升人员时,必须按“A”键把所有挡车拦置于“常开”状态(或逐个按挡车栏对应的“脱机”键),并可靠锁住!否则发生事故时,本公司概不负责!!等把人车换做矿车后,开动绞车前再按“B”键把所有挡车拦置于“常闭”状态(或逐个按挡车栏对应的“联机”键),再启动绞车,系统将转入自动运行状态。
4、因意外停电等原因造成的“零点”(一般情况下,把矿车提到距离提升绞车的极限位置确定为“零点”)偏差应及时进行人工“零点”校正。一、概述:
(一)设计依据:
1、《煤矿安全规程》、《金属非金属矿山安全规程》(以下简称《规程》)对斜巷
安全设施作了如下规定:倾斜巷道内安设能够将运行中断绳、脱钩的车辆阻止住的跑车防护装置;在变坡点下方略大于1列车长度的地点,设置能防止未连挂的车辆继续往下跑车的挡车栏。
2、《煤矿安全质量标准化标准及考核评级办法》规定:斜巷保护应符合《规程》
之规定,1.2m以上绞车的变坡点以下略大于1列车长度处的挡车装置应与绞车实现联动。
(二)主要功能与用途:
1、该装置为常闭型且与绞车联动。
2、用途:当斜巷矿车发生跑车时,对发生跑车的矿车进行有效拦截以免发生
事故。
3、工作环境及安装地点:
A、环境温度、相对湿度:0℃~40℃、≤95±3%(+25℃);
B、大气压力:80kPa~106kPa;
C、挡车栏无碰撞火花防控性能,需安装在通风条件良好的场所;
D、电器设备适用于有甲烷混合物、煤尘爆炸危险的场所;
E、安装于无淋水、积水的场合。
F、本装置可在煤矿、金属矿山、非金属矿山等所有倾角在30°以下的单轨或
双轨提升运输斜巷中安装使用,用以保证斜巷提升安全,防止各类跑车事故发生。
4、系统组成及跑车防护功能:该装置主要有跑车防护装置用隔爆兼本质安全
型操作箱(以下简称操作箱)、跑车防护装置用本质安全型编码器(以下简称编码器)、跑车防护装置用本质安全型位置传感器(以下简称传感器)、跑车防护装置用收放绞车(以下简称收放绞车)、跑车防护装置用隔爆兼本质安全型电控箱(以下简称电控箱)、缓冲式吸能器和柔性挡车栏等装置组成。正常情况下,挡车栏处于常闭状态。当绞车正常运行,矿车到达设定位置时,挡车栏自动升起,矿车通过且到达设定位置后,挡车栏自动下落。当矿车遇有跑车、溜车、脱扣、断绳等情况时,挡车栏装置对矿车进行可靠的阻拦,避免事故的发生。
该PLC控制系统对于多点防跑车装置采用串行RS485集散控制方式,使得系统具有很高的可靠性和灵活性,大大减少了信号电缆的用量,减轻了施工量,醒目的显示屏(放在绞车房)能够及时准确的反应出各个挡车站点的工作状况。
ZDC30-2.2型跑车防护装置,系统运行安全、可靠、稳定性强,不受巷道和绞
车房现有设备的任何干扰。
二、产品型号、主要参数和技术要求:
(一)产品型号:
1、跑车防护装置的型号为:ZDC30-2.2。
2、型号意义 Z DC 30 - 2.2 (二)主要参数和技术要求:
1、适用轨道:单轨/双轨/双轨双绞车;
2、电源电压:AC127V (AC 100V ~240V );
3、收放绞车电机电源电压:AC 660V/380V (-15%~10%);
4、提升电机功率:1.5KW ;
5、最大提升重量:2500N ;
6、车位检测精度:≤0.1m ;
7、适用巷道最大倾角:30°;
8、最大挡车距离:61.5m (巷道倾角30°,串车质量7500kg 时);
9、最大抗冲击能量:2.2×106J ;
10、缓冲距离:0.3m ~10m ;
11、挡车栏开启挡车网提前量:30m (矿车最高运行速度5m/s 时);
12、工作方式:常闭式;
13、挡车网外观尺寸:据实。 三、主要功能特点:
1、具有“常闭式”防护功能;
2、具有“缓冲式”拦截功能;
3、具有超速报警功能;
4、具有自动、手动运行转换功能;
5、具有参数设置密码保护功能;
6、具有断电后参数及位置状态记忆功能;
7、具有故障部位汉字显示功能;
8、具有电动机缺项与反相序保护功能;
9、具有车位距离数字显示功能;
10、具有自动、手动校准零位功能;
11、具有提升机脱机、联机功能;
12、具有跑车及故障输出与绞车联锁功能;
13、具有监控编码器与绞车联动功能;
14、具有实时显示挡车栏工作状态功能;
15、具有强制解除挡车栏功能;
16、具有挡车栏误动作报警功能。
四、工作原理:
ZDC30-2.2跑车防护装置系统工作原理和工作过程如下所示:
主参数:最大抗冲击能量(MJ )
主参数:巷道倾角 ( °)
第一特征:跑车防护挡车 第二特征:装置 产品类型:装置
