5.建设工程质量控制常用流程图建设工程质量控制流程图是控制工程质量的重要步骤或工作分解，围绕工程质量控制流程图是控制来编制控制方案是一种基本方法。
见下图：5.1监理工作总程序工作要求：⑴委派具有丰富超高层工程施工监理经验的国家注册监理工程师担任项目总监，并针对本项目特点召集设备、土建方面有经验的监理人员组成强有力的监理班子。
⑵派驻现场的监理人员应持证上岗、专业配套、人员按合同规定及时到位。
⑶配备必要的检测设备和工具，满足现场检验工作需要。
⑷按照《建设工程监理规范》GB50319-2000要求开展各项监理工作，控制工程质量，管理建设工程合同，协调建设单位与工程建设有关各方关系。
⑸在监理项目部建立完善质量管理体系，保证我公司质量方针和质量目标实现。
⑹按照本工程特点和要求编制《监理实施规划》，并分阶段编制监理实施细则。
加大主动控制、事前控制力度，保障项目目标的实现。
⑺根据竣工备案制要求，严格执行质量检查和验收制度，分阶段及时对工程进行总结和评估。
5.2施工准备阶段监理工作程序1.施工准备阶段监理工作程序工作要求：⑴施工准备阶段监理工作以预控为主，各项工作根据工程特点、工程承发包模式、业主管理方式。
⑵审查开工准备情况要注意以下事项：施工许可已获政府主管部门批准，征地拆迁符合进度需要，施工组织设计已获总监批准，承包单位人员、机具已到位，主要建筑材料已落实，进场道路及水、电、通讯已满足开工要求。
⑶总监理工程师应组织监理人员参加第一次工地会议，并介绍监理项目部的组织机构、人员及其分工，监理规划主要内容，并对施工准备情况提出意见和要求。
⑷第一次工地会议纪要应由监理项目部起草，并经与会各方代表会签。
⑸《工程开工报审表》必须由总监理工程师审批，不得授权其他人员执行。
5.3施工组织设计（施工方案）审核工作程序工作要求：⑴施工组织设计或施工方案是否经承包单位上级技术管理部门审批。
⑵施工方案是否切实可行（结合工程特点和工地环境）。
质量管控流程图
施工企业现场质量管控流程及奖惩办法集合建设工程施工质量管控流程第一章总则为了加强公司建设工程质量管理，切实落实“以质量求效益，以品牌求发展”的管理工作方针，建立质量管理网络，明确职责，使公司建设工程质量管理活动做到标准化、规范化、科学化，确保公司建设工程质量，特制定本管控流程。
第二章质量管理组织体系第二条、公司实行总工程师领导下的质量科长、质检员的三级质量管理组织体系，以保证质量管理工作协调有效地进行。
第三条、公司总工程师、质量科长向总经理负责，对公司的工程质量负直接的主管领导责任。
第四条、质量科长协助总工程师管理工程质量，协调工程各专业之间技术矛盾，处理和解决重大技术问题和关键问题。
第五条、质检员是工程质量管理的现场责任人，由土建结构工程师担任，在质量科长领导下监督参建单位包括勘察、设计、监理、分包单位和材料供应商的质量责任行为是否符合合同和规范要求，检查设计图纸质量、材料设备质量、隐蔽工程质量、工艺工序质量，办理现场设计、技术变更和工程量收方事项，建立分部分项工程质量检查验收记录台帐，对工程质量负直接责任。
第三章质量管理方针、方法、标准和工作流程第五条、工程质量管理实行“质量第一，预防为主”的方针。
第六条、工程质量管理实行“计划、执行、检查、处理”（PDCA）循环工作方法，不断改进过程控制。
第七条、工程质量管理标准1、符合公司制定的工程项目质量目标和《工程项目质量管理计划书》的要求。
2、符合与勘察、设计、施工、监理、材料设备供应商签定的合同及补充协议的约定和要求。
3、符合经批准的设计施工图和技术文件的要求。
4、符合工程建设各项规范和技术标准及政府部门有关质量管理的规章制度。
5、保证按项目任务书、设计图、合同规定的数量、质量完成工程，顺利通过验收，交付使用，实现使用功能。
第八条、工程质量管理按下列工作流程实施：（一）确定工程项目质量目标。
1、每个项目在开工前，由总工程师、质量科长负责组织技术人员参与，根据公司的项目任务书和投资收益计划，针对工程技术标准、材料设备的规格档次、使用年限、工程规模、达到的使用功能等质量标准，协调工期、成本、质量三者矛盾，在一周内制定出符合实际情况的项目质量目标。
分项工程质量验收监理流程图
序质量，如发现其达不
到合格标准时，令施工
单位立即整改。
监理签复《____报验申请表》（A4表）
1、达到要求，通过验收，监理及时签复《___报
验申请表》（A4表）
2、签复意见格式如下：经审核和验收，____工
程合设计和规范要求，检查合格。质量等级
待定
监理审核《分项工程质量验评表》
1、监理对已完分项工程质量进行静态抽查、记录
监理核查
1、承包单位书面报验资料，合格后，加盖“监理核查章“
2、在书面报验合格的提前下，进行实物检查，必要时进行抽
样复试；钢材、水泥（二材）必须由监理封样见证
3、必要时监理单位对生产厂家和材料试验室进行考察
监理签证
1、书面资料和实物质量检查均合格的条件下，通过验收，及时
签复《工程材料/构配件/设备报审表》（A 9）;钢材、水泥（二
分项工程质量验收监理流程图
分项工程完成，施工单位自检、自评、报验
1、施工班组自检复核
2、单位工程负责人组织有关人员评定
3、专职质量检查员核定
4、向监理报分项工程验收（A4）表，附分项工
程质量验评表
监理动态抽检在本ຫໍສະໝຸດ 工序施工过程中或在下道工序施工
过程中，监理对本分项
工程质量进行动态抽检、
记录，目的是反映其隐
2、动态、静态抽查全部完成后，监理将动态、静
态抽验记录汇总综合，然后对施工单位的分项
质量验评结果进行审核
监理确认《分项工程质量验评表》
分项工程监理验评、审核工作贯穿于分项工
程的施工全过程，某些项目的抽检甚至要延续至
下一道工序进行；因此只有在所有的监理认为必
须的抽检项目均完成后，才能作出最后的监理签
建筑工程质量管理体系流程图
1质量管理目标确保本总承包工程的总体工程质量达到上海市级优质工程“白玉兰”奖等级要求之工程质量标准，争创建筑工程“鲁班奖”。
2质量管理体系质量管理组织机构如下图所示：项目经理项目总工程师质量管理部质量总监施工管理部安全管理部总承包协调部合约商务部物资设备部技术部财务部综合办公室项目副经理(生产)项目副经理(商务)总承包自行施工工程指定分包工程独立工程经审批方可实施原材料、半成品试验执行工艺标准检验合格后才可使用基本质量要素人员操作方案材料机具人员素质保证方案保证材料质量保证操作过程保证机具保证产品质量保证3、全面质量管理4总承包质量控制流程4.1过程质量执行程序总承包商各分包商制定质量保证体系建立质量保证体系建立各自的质保体系业主监理总承包商事前控制事中控制事后控制施工过程发现问题总承包商操作管理技术管理计划管理跟踪管理处理方法落实要求反馈业主解决问题工程质量达标4.3质量管理制度4.3.1目标管理4.3.2过程质量预控方案审批技术交底工序操作责任工程师初检不合格不合格业主监理检查认可进入下一道工序4.3.3加强过程控制，创“过程精品”4.3.4过程质量管理(1)检验批质量验收(2)分项工程质量验收(3)分部工程质量验收(4)单位工程质量验收5主要分部分项工程质量控制措施5.1测量工程质量控制措施5.1.1测量工程质量控制重点及措施（1）分析各种影响测量结果的因素，选择合适仪器，制定科学、周密、可行的测量方案。
（2）做好施工的测量标桩、建筑物的定位线和高程水准点的保护，定期专人复核。
（3）测量工程师根据施工进度和测量方案，安排现场测量放线工作，作好施工测量日志。
（4）现场使用的测量仪器设备根据《测量仪器使用管理办法》的规定进行检校维护、保养并作好记录，发现问题后立即将仪器设备送检。
（5）测量放线作业过程中，要严格执行“三检制”。
（6）自检：作业人员在测量放线完成后立即进行自检，发现不合格项立即改正。
工程质量监管流程图工程质量监管流程图
现场监管部审批 开工报告及附件 现场监管部批准《分项工程开工申请/批 复表》
1、分项工程施工进度计划和施 工方案 2、质量控制指标、检验频率和 方法 3、施工放样报告单、标准试验 报告单 4、材料、设备、人员数量及到 场情况 5、各项施工材料及商品构件试 验报告 返 工 否
承包人组织施工，工序施工、填写施工日志和原始记录 自检合格填写现场质量检验报告单 监理工程师工序 检查 监理工程师签认工序检验单、质量检验单 承包人继续下一道工序施工直至分项工程完成 承包人进行系统自检、汇总检验记录、 测量、抽样试验资料 承包人填写分项工程 《检验申请/批复单》 《中间交工证书》 现场监管部审批 《中间交工证书》
否
返 工 或 修 补

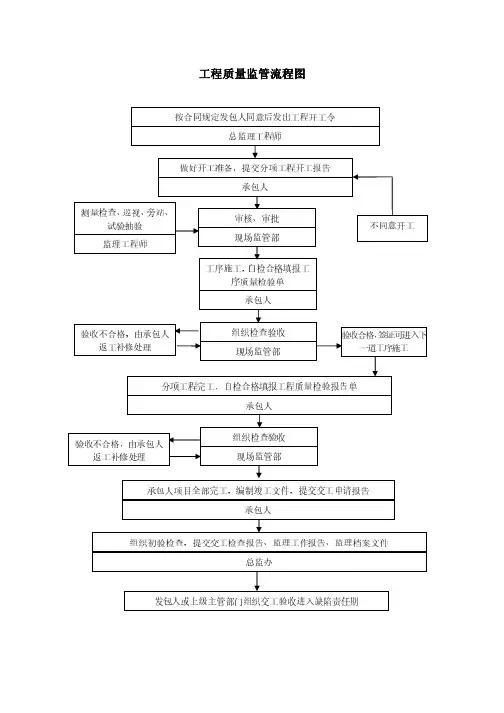

工程质量监管流程图
按合同规定发包人同意后发出工程开工令 总监理工程师 做好开工准备，提交分项工程开工报告 承包人 测量检查、巡视、旁站、 试验抽验 监理工程师 审核、审批 现场监管部 工序施工，自检合格填报工 序质量检验单 承包人 验收不合格，由承包人 返工补修处理 组织检查验收 现场监管部 验收合格， 签证可进入下 一道工序施工 不同意开工
分项工程完工，自检合格填报工程质量检验报告单 承包人 验收不合格，由承包人 返工补修处理 组织检查验收 现场监管部
承包人项目全部完工，编制竣工文件，提交交工申请报告 承包人 组织初验检查，提交交工检查报告、监理工作报告、监理档案文件 总监办 发包人或上级主管部门组织交工验收进入缺陷责任期
分部分项工程质量控流程
项目施工管理目标工作流程图
工程施工管理流程图1.1 施工管理阶段流程图
2.1工程施工（质量、进度、成本、安全）控制动态图
3.1 工程质量保证体系工作流程图
4.1
5.1 工程质量控制程序
1）单位工程质量控制基本程序（图5－1）2）开工基本程序（图5－2）
3）分包单位资格审查基本和序（图5－3）
4）施工组织设计（施工方案）审批基本程序（图5－4）
不同意修
改后再报
5）工程测量放线签认基本程序（图5－5）
6）工程材料、构配件和设备质量控制基本程序（图5－6）
7）工程预检、隐检，检验批、分项、分部工程签认基本程序（图5－7）8）工程质量问题及工程质量事故处理基本程序（图5－8）
9）单位工程验收基本程序（图5－9）
10）工程项目保修阶段验收基本程序（图5－10）
6.1 工程进度控制程序（图3－1）
7.1 工程成本控制程序
1）工程款支付基本程序（图7－1）2）竣工结算控制的程序（图7－2）
8.1 合同管理的程序
1）工程变更管理的基本程序（图8－1）2）工误延期管理的基本程序（图8－2）
3）工程洽商控制及签认的基本程序（图8－3） 4）费用索赔管理的基本程序（图8－4）
5）合同争议调理的基本程序（图8－5） 6）违约处理的基本程序（图8－6）
7）工程暂停及复工管理的基本程序（图8－7）
\\。
项目承包 建筑工程总承包对分包单位的管理流程图
总承包管理协调措施9、总承包对分包工程的管理9.1总承包对分包工程质量管理要点总承包人对专业分包工程负总承包管理责任，分包单位按照总承包质量管理流程开展质量工作。
总承包对质量管理工作流程见图9.1图9-1总承包对工程质量的管理控制流程达到国家验收合格标准方法要求业主问题建立质量保证体系总承包总承包分包业主监理建立质量保证体系制定质量保证措施事前预控事后总结总承包施工过程安全管理计划管理技术管理处理落实反馈解决发现问题操作管理事中控制总承包通过实施“过程控制”管理，实现创精品工程、树品牌效应的管理目标。
按照ISO19001质量管理体系及公司质量管理程序文件的要求，建立“分级管理、分层控制”的质量管理体系，按照“过程控制、动态管理、目标考核、严格奖罚”的质量管理模式实施全过程、全方位和全员参与的全面质量管理。
1）目标管理：根据对业主的质量目标的承诺，结合工程特点，对总体质量目标进行阶段目标分解，制定质量计划。
2）过程监控：主要通过各种质量监控手段来保证过程精品的实现，诸如实行“样板制”和“三检制”等。
3）坚持工序挂牌制度：专业施工中在各工序全面开始前，要求将质量控制标准写在牌子上，并注明施工负责人、班组名称等，挂在施工部位。
4）对工程质量报验工作规定具体的程序，使专业分包在工程质量的报验方面能按照统一的程序有条不紊地进行。
5）定期进行质量研究和会诊：总承包质量部门每两周一次对近期的施工开展质量研讨会进行会诊，找出问题，共同分析产生的原因和影响因素，提出下步工作的控制要点，制定有针对性的预防措施，进行跟踪落实和检查。
6）阶段考核：总承包每周进行质量讲评和评审，每月进行质量评比和考核，公司总部每季进行季度检查和考核，通过公司制定的《工程项目管理责任目标考核和奖惩办法》对项目总承包进行考核，使工程质量与项目管理人员和各专业承包商的责权紧密结合起来。
7）持续改进：通过对质量的会诊、讲评、检查和考核，预测出质量薄弱环节，及时发现问题和不足，总结经验吸取教训，有针对性的提出质量改进的办法和措施，使工程质量得到持续的改进。
建设工程质量控制程序
建设工程质量控制程序为了确保燃气工程交付使用后的安全运行，加强对公司范围的燃气工程建设各阶段的质量控制，进一步明确工程建设中各方及我公司各职能部门的主要职责，规范建设工程质量控制的步骤和内容，特制定本程序。
一、设计阶段工程质量控制程序项目负责人接到工程建设项目后要尽快熟悉工程的情况，及时获取相关资料并委托设计单位设计或督促房开、指挥部、公建单位业主委托其燃气工程项目予设计单位设计。
要与设计单位签订设计协议，合同中应明确完成期限、价格和质量的具体要求以及交付的份数，突出设计质量重要性。
1、工程部应积极收集获取工程建设相关信息和资料，分析工程建设的必要性，及时委托项目设计，明确设计内容、期限、质量等要求，签订设计合同。
2、工程部应督促设计单位按期、保质地提交设计图纸。
3、工程部在收到设计图纸后，应在5个工作日内组织人员对图纸进行必要审查，发现问题及时向设计单位反馈，并督促修改。
二、建设准备阶段工程质量控制程序1、工程基本具备开工条件的情况下，工程部负责人首先要根据工程的具体规模和施工资质要求，采用发包或招投标方式方式优选施工单位，并签定施工合同，合同中应明确工程的工期、造价和质量要求，并应签定文明、安全施工协议书作为附件。
施工合同签定后，一般工程由工程部内部监理，重要的、限额以上的工程要根据国家有关规定委托具有相应专业资质等级的监理单位进行全过程全方位的监理。
压力管道工程须委托特检中心监检。
2、各类市政管道、场站燃气工程和户内庭院管道工程，工程部应组织施工图设计会审。
工程部项目负责人在拿到施工图后须在5个工作日内做好施工图的会审或协助房开做好会审工作；对一些规模大或难度较大的工程项目，在施工单位确定后，工程部应组织设计单位向安装单位作施工图的技术交底工作。
施工图会审和技术交底后应签发会议纪要。
中小型公建单位燃气工程及部分对接工程可应组织施工图内部会审。
3、项目安装单位在签订施工合同后，应马上着手施工前准备工作，包括图纸内部会审和现场核对、图纸的内部交底、施工组织设计的编写、压力管道工程施工方案、准备施工机具等；材料为甲供的工程项目，施工合同签订后，工程部项目负责人应根据施工图及会审纪要填报设备材料申购单，经工程部负责人审核，经理室批准后送交物资采购部落实采购工作。
工程施工质量流程图
一：施工管理工作总程序流程图
二： 工程质量保证体系工作流程图
工程质量控制体系流程图：
工程质量控制程序
1）单位工程质量控制基本程序（图5－1）2）开工基本程序（图5－2）
3）分包单位资格审查基本和序（图5－3）
4）施工组织设计（施工方案）审批基本程序（图5－4）
不同意修 改后再报
不同意，清退分包单位
不同意，清退分包单位
同意
5）工程测量放线签认基本程序（图5－5）
6）工程材料、构配件和设备质量控制基本程序（图5－6）
不合格
合格
合格
7）工程预检、隐检，检验批、分项、分部工程签认基本程序（图5－7） 8）工程质量问题及工程质量事故处理基本程序 （图5－8）
不合格
合格
不合格
合格
9）单位工程验收基本程序（图5－9）
10）工程项目保修阶段验收基本程序（图5－10）
工程进度控制程序（图3－1）
偏离计划
工程成本控制程序
1）工程款支付基本程序（图7－1） 2）竣工结算控制的程序（图7－2）
合同管理的程序
1）工程变更管理的基本程序（图8－1） 2）工误延期管理的基本程序（图8－2）
3）工程洽商控制及签认的基本程序（图8－3） 4）费用索赔管理的基本程序（图8
－4）
5）合同争议调理的基本程序（图8－5） 6）违约处理的基本程序（图8－6）
双方同意 对决定不同意
协商一致
协商不一致
7）工程暂停及复工管理的基本程序（图8－7）
返工。
