先张法空心板梁预制及安装施工(作业指导书)
先张法预应力砼空心板梁预制作业指导书
先张法预应力混凝土空心板梁预制作业指导书编制：胡维仁复核：胡维仁审核：魏军中铁工程总公司朱家村立交第一合同段项目经理部一、编制依据1、《朱家村立交设计图》（A标段）2、《施工组织设计》3、《市政工程施工手册》第二卷专业施工技术（一）4、《公路桥涵施工技术规范》二、工程概况本工程位于昆明巫家坝国际机场北侧约1km处，位于昆石高速和老昆洛路的交点，是一座三条道路相交的立交。
本标段的主要组成部分为：东三环高架。
预制梁预制为本立交工程施工重点之一，为控制空心板梁预制质量，保证施工时的安全，故制定该作业指导书。
简支空心板梁采用先张法施工，预应力混凝土空心板梁采用预制场预制。
三、场地布置预制场地选择在dshK2+187.511~ dshK2+432.431处,场地硬化采用C25混凝土。
四、施工方法 预制板梁施工顺序：预制场地清理及平整、硬化 制 梁台座设置 校正底模 安装腹板钢筋侧模安装校正 紧固模板夹具 张拉预应力束 灌注混凝土养生 拆模 移梁存放。
（一）、模板工程1. 模板制作安装工艺流程2.模板制作要点2.1制作的技术要求2.1.1具有必须的强度、刚度和稳定性，能可靠地承受施工过程中可能产生的各项荷载。
钢铰线张拉后，底模弯曲≤L/2000，平面扭曲变形≤L/1500，侧模横向弯曲变形≤L/2000，底模及内模不得有不允许的下沉或起鼓，确保结构物各部形状、尺寸准确。
2.1.2制作简单,拆装方便,拆卸时能尽量减少模板和杆件的损伤,以提高模板使用的周转率。
2.1.3模板板面平整,光洁度好,拼缝严密不漏浆。
2.1.4拆装容易,施工时操作方便,保证安全。
2.2制作安装要点2.2.1浇筑混凝土前,应于模板内侧涂刷脱模剂。
2.2.2模板安装要与钢筋安放协调进行，妨碍绑扎钢筋的部分模板应待钢筋安装完毕后安装补全。
2.2.3安装侧模时应考虑防止模板移位和突出，基础模板可在模板外侧设支撑固定在混凝土基座上，侧模可设拉杆固定。
先张法预应力空心板梁施工作业指导书
先张法预应力空心板梁施工作业指导书一、工程概况本标段共有中桥1座，小桥一座，其上部构造均为预应力砼空心板梁，其中20m先张法预应力砼空心板梁28片，13m先张法预应力砼空心板梁28片，共计56片。
二、施工准备1、制梁槽布置根据空心板梁的数量及特点，以及场地情况，预制场采用长线槽式张拉台座，台座槽长66m。
2、张拉台座施工张拉台座是先张预应力生产工艺的主要设备之一，须承受预应力钢材张拉的全部张拉力，因此必须有足够的强度、刚度和稳定性。
张拉台座采用框架式台座，用钢筋混凝土现场整体浇注而成，要求地基承载力大于150Kpa，台座上要有传力柱、台面、横梁和定位板组成。
传力柱主要用于承受预应力钢材的张拉力，用钢筋混凝土整体浇注而成，其强度、刚度必须满足施工要求，以防止拉应力损失。
浇注时保证顺直，轴线误差不大于5mm/20m。
台面在制作预应力梁时作底模用。
在夯实的平整的地基上现浇混凝土，并仔细找平，以使混凝土表面平整光滑，两边利用50×50×5mm的角钢贴边，保证顺直，上铺5mm厚钢板。
控制底模平整度在±2mm/20m 以内。
为保证传力柱的的稳定性和受力均匀性，在其底部每隔5m（端部2m）设一道横系梁，在整个端部加一块3cm厚的钢板传递应力。
横系梁为支撑定位、固定预应力钢筋并将张拉力传给台座的构件，必须有足够的刚度和稳定性，避免受力后弯曲或翘曲。
定位板采用钢板用于固定预应力钢筋，板上开成条形槽孔。
承力台座与传力柱现浇在一起，并适当配筋，混凝土现浇一次完成，台座标高严格控制在同一水平面，台座的强度、刚度必须满足设计要求，并满足抗倾覆、抗滑移的要求。
3、张拉设备与材料张拉的一般程序如下：0 初应力（10%δk）100%δk锚固根据设计文件，预应力筋全部为钢绞线。
预应力筋选用Φs15.2钢绞线，单根张拉控制应力为Ny=195.3KN，每块梁内钢绞线数量为11~18根，采用单根张拉、单根放张的方法。
先张法预应力空心板施工作业指导书

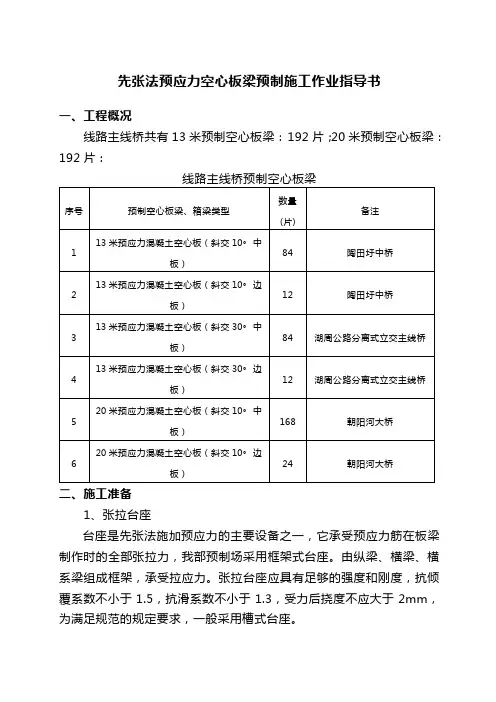

先张法预应力空心板梁预制施工作业指导书一、工程概况线路主线桥共有13米预制空心板梁：192片；20米预制空心板梁：192片：二、施工准备1、张拉台座台座是先张法施加预应力的主要设备之一，它承受预应力筋在板梁制作时的全部张拉力，我部预制场采用框架式台座。
由纵梁、横梁、横系梁组成框架，承受拉应力。
张拉台座应具有足够的强度和刚度，抗倾覆系数不小于1.5，抗滑系数不小于1.3，受力后挠度不应大于2mm，为满足规范的规定要求，一般采用槽式台座。
2材料机具准备空心板台座施工完毕，砼达到一定强度后，即可进行空心板梁预制。
准备钢筋、模板、锚具、钢绞线、砼配合比设计等。
钢筋、钢绞线统一堆码于梁场钢筋存放区。
钢筋及钢绞线每批重量应不大于60T，必须按不同钢种、等级、牌号、规格、及生产厂家分批验收，分别堆存、不得混杂，且应设立识别标志，钢筋应具有出厂质量证明书和试验报告单。
2、底模安装施工台座时底板台面铺设不小于5mm厚钢板，用打磨机磨光，作为板梁底模，平整度应控制在2mm以内，两侧用（∟35×35×5mm）角钢固定，按梁底宽形成整体三、施工工艺1、刷底模脱模剂在已施工好的槽式台座底模上涂脱模剂，脱模剂要涂均匀、平整，不宜有遗漏。
2、安放钢绞线：预应力筋均采用符合G/T5224-95标准钢绞线。
跨径13米预应力混凝土空心板梁采用φs12.70钢绞线；。
跨径20米预应力混凝土空心板梁采用φs15.2钢绞线，f pk=1860MPa，E p=1.95×105 MPa松弛率为2.5%。
钢绞线进场前按规范规定进行抽样并委托检验。
钢绞线下料用砂轮锯切割，严禁使用乙炔烧割，下料长度为槽长与千斤顶长度之和。
预应力筋的一切性能指标必须符合合同规范和国家有关标准要求，在失效长度内套PVC失效管。
3、张拉：张拉前，应对台座、横梁及各种张拉设备进行详细检查，一切符合要求并经监理工程师签认后才能开始张拉（用于张拉的千斤顶及配套油压表等张拉设备应按规范要求配套标定，对张拉设备进行校检；计算钢绞线的张拉力并换算成油表读数；计算钢绞线的理论伸长量。
先张法预应力空心板梁作业指导书
预应力空心板梁预制及吊装作业指导书中铁十六局集团新麻项目部1、梁板预制1.1预制场建设本合同段共有512片梁板需预制，20米/16米/13米/10米跨先张法预应力空心板梁共有368片为施工重点，其中跨径20m梁为176片，16m梁为96片, 13m梁为48片，10m梁为48片，钢筋混凝土空心板梁144片，均为8m跨径。
根据现场地形及工期要求，计划预制场集中制梁，梁板预制从2003年7月开始，在2003年10月底预制完成。
1.1.1预制场位置、规模预制厂位于新摩公路右侧与乌海热电厂间，交通便利。
采用中铁工程总公司生产的DJ50/160步履型伸缩臂式单导梁架桥机或30T以上吊车架梁。
为加快制梁进度，梁体采用蒸气养生。
预制场进行预制准备工作，主要包括三通一平，轨道铺设及龙门吊的拼装，龙门吊用贝雷梁结合型钢组成。
砼自动计量拌合站（含砂石料场棚和水泥库）设于新摩主线式立交桥北200米新摩公路左侧，距制梁厂700米，交通十分方便。
预制场布置图见图。
梁场采用纵列式布置，以提高机械使用率。
场内设置梁板预制区、存放区、构件预制区、构件存放区、钢筋存放场及加工车间、锅炉房、机械停放场、维修养护间、油库、水塔、供电室、试验室、医务室以及生活办公房等。
预制场布置图见图。
先张法空心板梁预制采用墩式台座作为承台结构，施工时保证台座具有足够的强度、刚度、抗倾覆和抗滑移能力，各方面安全系数均按不小于1.5考虑。
模板须有足够的刚度，受力后挠度不大于2mm。
在预制场拟设置10套先张法空心板梁台座，有4套台座可同时预制16片20m预应力混凝土空心板梁，有2套台座可同时预制8片16m预应力混凝土空心板梁，有2套台座可同时预制4片13m预应力混凝土空心板梁，有2套台座可同时预制4片10m预应力混凝土空心板梁。
8m跨径普通混凝土空心板梁设置6套模板。
1.1.2预制场建设施工准备阶段优先安排：模板设计加工，拌合站机具设备的配备、调运和安装，水电设施安装，临时住房修建等。
先张法空心板梁施工作业指导书(交底)
先张法空心板梁施工作业指导书一、工程概况沧黄高速公路16m先张法预应力空心板梁，设计分别位于K25+457中桥、K27+327小桥、K31+784南排河特大桥处，16米空心板梁合计117片。
1 3m先张法预应力空心板梁，设计分别位于K25+930、K．26+884、K28+155．5，13米空心板梁合计104片。
10m先张法预应力空，心板梁，设计分别位于K24+450．5、K34+015，10米空心板梁合计52片。
先张法预应力空心板梁合计273片。
二、施工前的准备为了保证预制梁能按期，保质保量的完成，在开始制梁之前必须做好充分的准备。
2.1台座先张梁施工中，我们考虑到梁片的数量多、采用了重力式台座。
预制梁场地采用电石灰土进行基底处理，梁槽之间、梁场两侧采用C15混凝土地面进行硬化处理，设置2％的坡度利于排水。
1．6米空心板制梁台座2槽，每槽4片；13米空心板制梁台座2槽，每槽4片；10米空心板制梁台座1槽，每槽5片梁。
梁台底座宽度为96．5cm，底座两侧采用角钢固定，每隔1米使用中16钢筋加固、支撑，先浇筑底座C20混凝土前，在钢筋上焊接小块角钢。
浇筑完混凝土铺设钢板前采用人工打眼的方式在内预埋钢筋，人工把钢板顶面的钢筋头磨平，使钢筋与钢板连接为一体，防止因热胀冷缩钢板顶面起皱不平。
制梁台座距离两侧传力梁各30cm,以利于模板的安装、拆卸。
在底板标高应严格控制，台座顶面采用4mm钢板做为底板，台座预留5cm的高度、利于模板安装的卡模、支撑，传力梁上预埋钢筋、用于模板安装时拉撑使用，模板上部每隔1米设置1个拉杆。
在传力梁上每隔2米预埋中20钢筋，便于拆模后模板的停靠放置。
2．2钢绞线预应力筋应分批进行验收，验收时除应对其质检证明书、包装、标志和规格等进行检查外，尚须对预应力表面质量、直径偏差和力学性能进行抽检。
进厂后必须垫上方木与地面隔离，而且必须用彩条布等物品(有防雨防潮作用)覆盖，防止雨和各种腐蚀性气体介质对钢绞线的影响。
空心板梁施工作业指导书
中铁七局集团第四工程有限公司襄阳东津新建道路工程空心板梁预制施工作业指导书编写：审核：批准：中铁七局集团第四工程有限公司襄阳市东津新建道路工程项目经理部二0一六年三月一日一、作业指导书交底人：二、施工作业指导书被交底人空心板梁预制施工作业指导书一、空心板梁预制施工作业指导书1、准备工作：制梁台座（1）、为确保安全，操作方便，采用地槽式长线台座，台座长度为30m。
暂设置制梁台座6个，模板1套。
每个月计划生产10片梁。
（2）、测量放线后开挖台座基坑，用压实机械把基底碾压密实，然后在碾压密实的碎石垫层上浇筑一层厚度为20cm（两端3m内为50cm厚加筋混凝土）强度为C20的砼，周边用40*40*5mm角钢焊接固定在顶面各棱边，浇筑过程中控制砼面标高、平整度和台座预拱度。
（3）用6mm厚、和设计梁板底宽相一致的钢板焊接在角钢上，将钢板打磨、除锈、抛光后作为梁板底模板。
校验千斤顶（1）、校验方法千斤顶送到专业部门进行校验和标定。
（2）、校验要求在施工中发生下列任何情况时，都必须进行重新校验，确保张拉力准确：校验期限超过2个月；千斤顶漏油或千斤顶检修后；张拉过程中，钢绞线经常出现断丝及钢绞线实测伸长值与理论计算值相差超过标准规定值时；油压表指针不回零或调换千斤顶油压表时。
波纹管采用预埋金属波纹管成孔工艺，波纹管用1mm厚的镀锌铁皮卷制而成。
主梁采用D=70、80mm的金属波纹管作预应力孔道。
（1）、波纹管卷制波纹管要求无损伤、无变形。
到场的波纹管检验合格后，置于现场的存放棚内，下部每隔2m以方木设一支点，使其离地30cm以上，并在四周设排水沟，防止波纹管进水锈蚀。
（2）、波纹管接头处理对需接头的波纹管，接头采用大一号的同型波纹管套接，套管长度为300mm。
将待接的两根波纹管从两端对称地拧入套管后，再用胶带缠绕，密封好，以防止混凝土浇筑时水泥浆进入孔内。
2、施工工序安排：模板制作→钢筋下料成型→钢筋笼入模→支模板→绑扎面板筋→绑扎钢筋笼及安装预埋件→波纹管架立→浇注砼→养生→张拉→压浆→封锚→存梁①、模板的制作：模板采用大型组合式钢模板，由正规钢模板厂家依据施工设计图纸定做加工，底侧模两边采用“帮夹底”内衬橡胶带以防漏浆，模板表面涂机油作为脱模剂。
预制梁作业指导书
一、先张法预应力砼空心板梁制梁场及张拉台座1、根据地形条件，预应力砼空心板梁场设在桥头 (K23+385.728-K23+540 及其K22+800-K22+906.742) 路基上。
在第一预制厂(K23+385.728-K23+540)设置 3 条生产线，在第二预制厂 (K22+800-K22+906.742)设置2 条生产线，第一预制厂计划生产367 片梁，第二预制厂150 片梁。
2 、制梁台座形式⑴采用墩式台座。
①、由于梁座处均为水田为保证台座稳定性，台座底做φ100cm 的钢筋砼桩，桩上为重力式承台。
靠桩基的磨擦力及承台的重力保证台座的稳定。
②、端横梁固定端及张拉端采用双排钢横梁，均采用I40B 和钢板焊接成的箱形结构。
⑵台座施工要点精确测放台坐位置中轴线。
同时，在台座区设置暂时水准点，以统一控制水平标高。
、桩基采用护壁人工开挖，开挖至设计标高后检孔下钢筋笼，灌注桩芯砼。
、承台及牛腿施工严格控制承台开挖断面，绑扎承台及牛腿钢筋后，采用满灌法施工，承台与牛腿连续灌注不留施工接缝。
台座底板基底换填50cm 厚的砂卵石，15cm 一层用蛙式夯机分层夯实。
对于需换填的一定要按规定沉降度换填，并分层夯实。
以避免不均匀沉陷，造成台座的开裂。
钢筋混凝土台面底板一次浇筑成型，不留施工缝。
预留孔洞和预埋件，位置要正确，避免以后开凿和补设。
二、模板及其加固1 、外模采用定型钢模板，内模采用充气胶囊。
2 、模板加固侧模底部采用地板预留孔道，通过对拉螺杆进行加固，顶部采用φ 30mm 钢管内穿φ 18 钢筋进行对拉。
为防止砼浇筑时充气胶囊上浮，用木方顶在模板的上部拉杆上。
三、张拉1、张拉机具及其检验张拉采用YDC240Q-200 型千斤顶4 台，及其配套电动油泵，YM15- 1 锚具。
张拉前到质量认证单位对千斤顶及油表进行校验，施工中按要求定期进行校验，并将校验结果上报监理工程师。
2、钢绞线下料与入模钢绞线下料前应根据台座设备的具体情况下料，下料长度留有钢绞线松弯因素的余量。
先张法空心板梁预制及安装施工(作业指导书)
先张法空心板梁预应力施工作业指导书一、 13m预制空心板梁（一）、先张法预应力混凝土简支梁原理：是在灌注混凝土前利用张拉台座等设备先张拉预应力钢筋（钢丝或钢绞线）使其达到设计应力后，临时锚固在台座上，随后灌注混凝土，等混凝土达到一定强度（设计标号的80%）后，放松预应力钢筋，通过钢筋与混凝土的粘结力或通过预设于混凝土内的锚具将预应力传给混凝土，使混凝土获得预压应力。
钢绞线全部集中在梁的下翼缘内，并根据弯矩包络图，在预应力钢筋理论切断点延长到一定锚固长度后，用塑料管将部分预应力钢筋和混凝土隔离开来。
（二）、台座制作按照压杆式张拉台座设计，台座基础砼采用C25混凝土，底板砼采用C30混凝土，上浇筑水磨石砼，压柱砼采用C25混凝土。
首先清理场地，测量放样，设置底板控制桩。
然后开挖张拉台座（横梁）基础和槽埂（传力柱）以及中间加固支撑联结梁的土方，后扎钢筋，立模板，浇筑砼张拉台座（横梁）基础、中间加固支撑联结梁和槽埂（传力柱）。
张拉台座的厚度和钢筋通过计算而定，同时确保锚固承压台座平面与槽埂方向垂直。
台座张拉横梁采用两根45工字钢，工字钢与预埋在槽梗的钢板相焊接。
在两个扩大基础之间每间隔20m共加设三道中间加固支撑联结梁，加固支撑联结梁高50cm，宽1m，内配制主筋，箍筋间距为20cm，并将之与槽埂（传力柱）用钢筋联结。
在三道中间加固支撑联结梁之间每间隔5m共加设12道联结梁，联结梁高10cm，宽1m，内配制钢筋，并将之与槽埂（传力柱）用钢筋联结。
槽埂高50cm，宽50cm，埂端10m范围内配制钢筋骨架，槽埂内配制主筋，箍筋间距为20cm，每隔5m预埋锚环，埂端面设置应力扩散钢板（厚2.5cm）防止端部因张拉应力集中而出现埂端爆裂造成事故。
每槽净宽1.4m，利用硬化处理好的场地地坪，立模浇筑底板砼，然后在底板上铺上3mm厚的水磨石地坪，确保预制梁底面光洁。
侧模根据梁体尺寸，由工厂加工定型钢模，芯模采用充气胶囊。
梁板预制作业指导书
梁板预制作业指导书为了更好地控制梁(板)预制施工质量，根据有关文件及规范要求在施工过程中作如下指导:一.梁场建设L现场必须按区域严格划分，堆料场地必须硬化，并按各种材料分隔；生活区、加工区要符合防水要求，切实做好防洪、防水.防中毒等工作。
2 .台座必须具有足够的强度和刚度其抗倾覆安全系数应不小于1.5,抗滑移系数应不小于13o钢横梁必须有足够的刚度，受力后的挠度不大于2mm且锚固钢板上的打孔位置必须准确，其水平和竖向偏差均不得大于2mm o3 .现场施工及张拉必须有醒目标志和安全防护措施。
4 .现场必须配备一套备用拌和机及发电机组。
5 .龙门吊安装调试后，必须要有安检部门出示的检测报告，方能使用。
二.空心板预制(-)预应力筋张拉1 .千斤顶及张拉油泵要做配套校验，确定张拉力与压力表之间的关系曲线，校验应在经主管部门授权的法定计量技术机构进行。
2 .预应力筋、锚具.夹片和连接器进场时应分批验收。
验收时，除应对其质量证明书、包装.标志和规格等进行检查外，还应对其进行力学性能、硬度.静载锚固性能等试验，合格后方可使用。
3 .钢绞线张拉过程中，两端应设防护钢筋网，防止钢绞线滑脱、断丝伤人，并按张拉程序和规范要求严格控制。
（锚下控制应力空心板：σcon=0.7fpk=1302Mpa;箱梁:σcon=0.75fpk=1395Mpa）4 .在台座上铺放预应力筋时，应采取措施防止沾污预应力筋。
张拉前，应对台座.横梁及各项张拉设备进行检查，符合要求后方可操作。
5 .现场应具备预应力施工知识和正确操作的技术人员，还应具备确保全体操作人员和设备安全的必要预防措施。
张拉过程由专人负责，统一协调，以保证工程质量和施工安全。
6 .同时张拉多根预应力筋时，应预先调整其初应力，使相互之间的应力一致，张拉过程中，应使活动横梁与固定横梁始终保持平行。
7 .对预应力筋张拉采取的初应力、控制应力.张拉应力■伸长值等数据以及事故处理方法均应及时如实地记入原始记录表中，以便备查。
3.1先张法预制板梁施工作业指导书
先张法预制板梁施工作业指导书(作者：行云流水)1．适用范围适用于预制梁场进行先张法预制板梁施工。
2．作业准备2.1内业技术准备认真审核图纸，重点对斜角桥梁的梁板尺寸进行复核。
2.2外业技术准备梁场建设方案制定完毕，并经论证满足施工进度要求。
张拉用千斤顶标定完成。
3．技术要求3.1 砼所用水泥、砂、石子、水、外加剂及混合材料的质量及规格符合要求，按规定配合比施工。
3.2 不得出现空洞和露筋现象。
3.3空心板梁采用胶囊作内模时，应采取有效措施防止胶囊上浮。
3.4梁板在吊移出预制底座时，砼强度不得低于设计要求的吊装强度。
4．施工程序与工艺流程4.1施工程序梁场建设—钢筋安装及钢绞线安装—安装模板—钢绞线张拉—砼浇注—砼养护—钢绞线放张—移梁至存梁区4.2工艺流程图5．施工要求5.1施工准备5.1.1张拉设备的选用和校验钢绞线初调采用QYC270穿心式千斤顶。
钢绞线整体张拉采用两台YCD3000台座式千斤顶。
油泵采用与千斤顶配套ZB4-500型高压油泵。
油表采用精度为1.5级、量程60MPa的油表。
张拉设备使用前配套标定，以确定张拉时油表的读数。
千斤顶使用超过6个月或200次以上时应重新标定。
5.1.2张拉台座预制场内设C50砼框架式张拉台座，台座长度及台座数量根据预制梁板工程量确定。
利用台座作为传力柱，端部设钢筋砼传力墩，确保张拉台座具有足够的强度，刚度和稳定性；先张梁台座基础及施工场地硬化处理；张拉台座两端设立防护墙，张拉过程中操作人员应在远离钢绞线两侧不小于5米的地带作业。
预制场内配置2台龙门吊，其中5T龙门吊专门用来配合模板安装和砼浇筑施工，50T龙门吊主要用来吊梁、移梁。
5.2施工工艺5.2.1钢绞线张拉钢绞线下料采用砂轮切割机，不得使用电弧或气割。
钢绞线在编束时，应梳理顺直，绑扎牢固，防止互相缠绕。
钢绞线张拉前，应对台座、张拉横梁及各种张拉设备进行详细检查，符合要求后方可进行操作。
钢绞线的传力锚固长度按100d计算，张拉时如发现有滑丝现象，须采取必要措施处理，如采用夹具机械锚固等。
先张法预制板梁施工作业指导书
先张法预制板梁施工作业指导书先张法预制板梁施工作业指导书一、预制场概况1、地理位置预应力构件场座落在XXX，预制场北边紧靠312国道，南侧紧靠一条沟通京运大运河的百吨级船码航道，东侧边是一条与娄江河相连的河宽约20米的地方河流，水陆交通运输十分方便。
场区建设用地约25亩，建设工程范围约15000平方米。
2、规模1）、预制场建设规模为四槽三梁，张拉台座的总长为90.4米，有效长度为80米，台座设置于场地中央位置，纵向位置以离东河岸2530米为准向西布置，台座西端空地满足大梁堆放和运输。
台座采用承压柱结构，承压柱截面选用0.4m0.6m，内配6根ф20主筋，C30砼浇筑，相邻承压柱中心距1.9 m。
同时为确保承压柱的稳定性，沿纵向每7. 0 m设置一道联系横梁，使预制台座构成一个框架结构。
2）、台座结构采用全埋式，台面可适应多种用途，横断面根据地质情况经计算后确定台面截面形式，台座适用于钢绞线的使用。
3）、底模采用钢模板，高度高出台面，便于设置预埋件，侧模采用包底板。
4）、预制场水上运输大梁采用伸出东河岸，设钻孔桩排架的栈桥式码头，铺设轨道，行车安装大梁上船厂。
5）、预制场设跨径18m的32t、5t、20t龙门吊各一台，10线88m长的制梁台座，50套定型钢模（10m板梁中梁模板8套，边梁模式板7套；13m板梁中梁模板6套，边梁模板6套；16m板梁中梁模板4套，边梁模板4套；20m板梁中梁模板3套，边梁模板3套），5套预应力张拉设备。
二、主要材料情况：1、10m、13m和16m预应力砼空心板的预制板，砼标号为40号；20m 跨径预应力砼空心板的预制砼标号为50号。
2、预应力筋采用符合ASTMA416-97标准的270级钢绞线，其中跨径10、13、16m预应力砼空心板采用j12.70钢绞线；跨径为20m预应力砼空心板采用j15.24钢绞线，RYb=1860Mpa，EY=1.9105 Mpa，松驰率为2.5%。
空心板梁预制(先张法)专项施工方案
碶闸桥整修工程预应力混凝土空心板梁预制编制：审核：碶闸桥整修工程项目部年 月 日专项施工方案目录一、编制依据 (1)二、工程概况 (1)（一）总体概况 (1)（二）分项工程概述 (1)三、施工方法 (1)（一）工艺流程 (1)（二）施工方法 (2)四、施工资源配置 (6)（一）施工主要机械设备 (6)（二）劳动力配置 (6)五、安全保证措施 (6)（一）安全保证体系 (6)（二）安全责任制 (7)（四）实行安全生产目标管理制度 (7)（五）进行定期、适时安全生产检查工作 (7)（六）安全教育与培训 (8)六、安全验算 (8)七、保证质量的主要措施 (9)（一）制度保证措施 (9)（二）思想和管理保证措施 (9)（三）技术保证措施 (9)八、文明施工及环保措施 (10)一、编制依据1、施工图设计2、《城市桥梁工程施工与质量验收规范》（CJJ 2-2008)3、《公路工程质量检验评定标准》（JTG F80/1-2004)4、《公路桥梁加固施工技术规范》（JTG/T J23-2008)5、《公路桥涵施工技术规范》（JTG/T F50-2001)二、工程概况（一）总体概况本工程位于宁波市海曙区鄞奉路上，主要是对碶闸桥进行修复及加固，根据设计文件，修复内容包括对西侧1#孔和3#孔1#边板的更换，西侧桥面人行道板及人行道花岗石的更换，桥面砼及沥青铺装的凿除重新铺设，伸缩缝的拆除更换以及桥梁接坡段范围内的沥青面层铣刨重铺等。
（二）分项工程概述本工程预制的两块空心板梁L=16.5米（详见设计图纸）三、施工方法（一）工艺流程图2-1 预应力混凝土空心板梁施工工艺流程框图（二）施工方法1.张拉台座的设计制作(1)张拉台座是预制梁梁的关键，台座的优劣直接影响着预应力空心板的几何尺寸及外观质量。
(2)张拉台座一般设计为长线型槽式台座。
根据设计图纸，准确进行放样。
台座由传力墩、台面和反力梁组成，根据现场地质条件，确定是否对台座下基础进行深层处理。
先张法空心板梁
先张法空心板梁第一部份P1-4先张法空心板梁预应力施工作业指导书第二部份P4-8先张法空心板梁预应力施工作业算例第三部份P8-15先张法预应力砼空心板梁预制、安装施工方案2007．09．20先张法空心板梁预应力施工作业指导书一、张拉前的准备工作先张法梁的预应力筋是在底模整理后，在台座上进行张拉已加工好的预应力筋。
对于长线台座，预应力筋或者预应力筋与拉杆、力筋的连接，必须先用连接器串连好后才能张拉。
先张采用一端张拉，另一端在张拉前要设置好固定装置或安放好预应力筋的放松装置。
张拉前，应先安装定位板，检查定位板的力筋孔位置和孔径大小是否符合设计要求，然后将定位板固定在横梁上。
在检查预应力筋数量、位置、张拉设备和锚具后，方可进行张拉。
二、张拉程序0 初应力（0.1δk）0.2δk0.5δkδk（持荷2分钟锚固）三、张拉控制数据计算钢绞线张拉采用张拉力和伸长值双重控制。
根据设计要求采用美国标准ASTM A416-90a270级φj15.24高强度低松弛钢绞线,选用秦皇岛预应力钢绞线联营公司提供的该规格的钢绞线，公称直径φj=15.24mm,截面积Ag=140mm2,强度等级Ryb=1860MPa,弹性模量Eg=1.95×105MPa。
张拉控制应力δkb=0.75Ryb=1395MPa,单根钢绞线控制张拉力Ng=δkb× Ag=195.3KN，整体控制张拉力为:13m板梁: Ny=10根× Ng=1953KN；16m板梁: Ny=11根× Ng=2148.3KN；20m板梁中梁: Ny=15根× Ng=2929.5KN；20m板梁边梁: Ny=16根× Ng=3124.8KN；1、张拉设备的选用A 整体张拉选用YDT1960型千顶，2台公称张拉力为4000KN＞ 3124.8KN;单根张拉选用QYC230型千斤顶，公称张拉力为200KN＞195.3KN,可以保证张拉工作的可靠性、准确性。
先张法预应力空心板梁预制及安装方案
先张法预应力空心板梁预制及安装方案1.1先张法预应力空心板梁预制（1）施工工艺流程制作张拉台座→制作板梁平台→钢绞线的下料、编束、穿钢绞线→钢绞线张拉→绑扎钢筋→立侧模→浇筑底板混凝土→充气橡胶芯模的安放→浇腹板和顶板砼→充气胶囊抽取→养护→拆模→封端→放张→移梁（2）制梁台座①预应力筋采用张拉力和伸长值双控张拉，预应力钢绞线的标准强度为1860Mpa，锚下张拉控制应力采用σK=0.72R b y=1860MPa× 72% =1339.2 MPa，锚下张拉力控制力为187.5KN。
②为确保安全，操作方便，采用槽式张拉台座，共设置5槽，台座长度比板长每端加长0.5m，两头预留每边1.5米，总长度为108米，底板宽度为99cm 。
台座所处位置地质条件良好，能提供较好的支持力和摩擦力。
每槽按压梁、底板基础砼、角钢包边定位、底板砼、面板钢板铺设的顺序进行施工各槽台座。
底板外侧敷设40*4mm角钢，内部用C25混凝土浇筑而成，上表面铺一层12mm厚钢板,底模表面平整光滑,全长范围内平整度控制在2mm之内,角钢顺直度控制在3mm 内。
生产空心板之前,底模用磨光机清理表面浮锈，用机油清洗浸泡涂擦三遍,保证底板光泽。
张拉固定横梁、活动横梁采用40a#、30a工字钢、A3钢板加工而成，在控制张拉力下，其刚度和挠度均满足施工要求（挠度小于2mm）。
③台座施工注意事项：台面要平整光滑，两侧边为直线且平行；千斤顶支承的混凝土面要垂直台座轴线，锚垫板处混凝土振捣要密实。
（3）校验千斤顶在施工中发生下列任何情况时，都进行重新校验，确保张拉力准确：①校验期限超过6个月；②千斤顶漏油或千斤顶检修后；③张拉过程中，钢绞线出现断丝；④钢绞线实测伸长值与理论计算值相差超过标准规定值时；⑤油压表指针不回零或调换千斤顶油压表时。
（4）钢绞线的下料、编束使用前检查钢绞线断面有无损伤、锈蚀及油污，如有将该段截除或清洗，检查合格后方可下料。
