实验2利用MATLAB分析信号频谱及系统的频率特性

实验2利用MATLAB分析信号频谱及系统的频率特性

实验2利用MATLAB分析信号频谱及系统的频率特性引言:在信号处理和通信领域中,频谱分析是一项非常重要的技术。

频谱分析可以帮助我们了解信号的频率特性,包括频率成分和幅度。

MATLAB是一款功能强大的数学软件,提供了多种工具和函数用于信号处理和频谱分析。

本实验旨在通过MATLAB分析信号频谱及系统的频率特性,深入理解信号处理和频域分析的原理和应用。

实验步骤:1.生成一个信号并绘制其时域波形。

首先,我们可以使用MATLAB提供的函数生成一个信号。

例如,我们可以生成一个用正弦函数表示的周期信号。

```matlabt=0:0.001:1;%时间范围为0到1秒,采样率为1000Hzf=10;%信号频率为10Hzx = sin(2*pi*f*t); % 生成正弦信号plot(t,x) % 绘制信号的时域波形图title('Time domain waveform') % 添加标题```2.计算信号的频谱并绘制频谱图。

使用MATLAB中的FFT函数可以计算信号的频谱。

FFT函数将信号从时域转换为频域。

```matlabFs=1000;%采样率为1000HzL = length(x); % 信号长度NFFT = 2^nextpow2(L); % FFT长度X = fft(x,NFFT)/L; % 计算X(k)f = Fs/2*linspace(0,1,NFFT/2+1); % 计算频率轴plot(f,2*abs(X(1:NFFT/2+1))) % 绘制频谱图title('Frequency spectrum') % 添加标题```3.使用MATLAB分析系统的频率特性。

MATLAB提供了Signal Processing Toolbox,其中包含了分析系统频率特性的函数和工具。

```matlabHd = designfilt('lowpassfir', 'FilterOrder', 6,'CutoffFrequency', 0.3, 'SampleRate', Fs); % 设计一个低通滤波器fvtool(Hd) % 显示滤波器的频率响应``````matlab[W,F] = freqz(Hd); % 计算滤波器的频率响应plot(F,abs(W)) % 绘制滤波器的振幅响应title('Frequency response of lowpass filter') % 添加标题```实验结果:运行上述代码后,我们可以得到如下结果:1.时域波形图2.频谱图3.滤波器频率响应讨论与结论:本实验通过MATLAB分析信号频谱及系统的频率特性,深入理解了信号处理和频域分析的原理和应用。

实验三用FFT对信号进行频谱分析和MATLAB程序

实验三用FFT对信号进行频谱分析和MATLAB程序

实验三用FFT对信号进行频谱分析和MATLAB程序实验三中使用FFT对信号进行频谱分析的目的是通过将时域信号转换为频域信号,来获取信号的频谱信息。

MATLAB提供了方便易用的函数来实现FFT。

首先,我们需要了解FFT的原理。

FFT(快速傅里叶变换)是一种快速计算离散傅里叶变换(DFT)的算法,用于将离散的时间域信号转换为连续的频域信号。

FFT算法的主要思想是将问题划分为多个规模较小的子问题,并利用DFT的对称性质进行递归计算。

FFT算法能够帮助我们高效地进行频谱分析。

下面是一个使用MATLAB进行频谱分析的示例程序:```matlab%生成一个10秒钟的正弦波信号,频率为1Hz,采样率为100Hzfs = 100; % 采样率t = 0:1/fs:10-1/fs; % 时间范围f=1;%正弦波频率x = sin(2*pi*f*t);%进行FFT计算N = length(x); % 信号长度X = fft(x); % FFT计算magX = abs(X)/N; % 幅值谱frequencies = (0:N-1)*(fs/N); % 频率范围%绘制频谱图figure;plot(frequencies, magX);xlabel('频率(Hz)');ylabel('振幅');title('信号频谱');```上述代码生成了一个10秒钟的正弦波信号,频率为1 Hz,采样率为100 Hz。

通过调用MATLAB的fft函数计算信号的FFT,然后计算每个频率分量的幅值谱,并绘制出信号频谱图。

在频谱图中,横轴表示频率,纵轴表示振幅。

该实验需要注意以下几点:1.信号的采样率要与信号中最高频率成一定比例,以避免采样率不足导致的伪频谱。

2.FFT计算结果是一个复数数组,我们一般只关注其幅值谱。

3.频率范围是0到采样率之间的频率。

实验三的报告可以包含以下内容:1.实验目的和背景介绍。

基于MATLAB的系统频域分析的实现

基于MATLAB的系统频域分析的实现
像处 理 , 电子 仿真 , 融分 析 等 等 , 到 金 几乎 在各 个 领
域都得 到 了广泛 应用 。
的多项 式 之 比 , 中分 母 与 分 其
子 多 项 式 的 系数 分 别是 微 分 方 程 左边 与右 边 相 应 项 的系 数 。 ) 义为系 统在零 状态条 件下响 与激 日( 定
句和 i语 句 )又 有 面 向对 象编 程 的特 性 , f , 程序 限制
不严 格 , 序 设 计 自由度 大 , 且 程序 的可 移 植 性 程 而 很 好 , 本 上不 做修 改 就 可 以在 各 种 型号 的计 算 机 基 和操 作 系 统 上 运 行 , T A MA L B的 图形 功 能 强 大 , 它 的另一特 色是具 有 功能 丰富 的工具 箱 。源 程序具 有 开放性 , 内 部 函数 以外 , 除 所有 MA L B的核 心 文 TA 件 和工具 箱 文 件都 是 可读 可 改 的 源文 件 , 用户 可通 过 对 源 文 件 的修 改 以及 加 入 自己 的文 件 构 成 新 的
基 于 MA L B的系统频域分析的实现 TA
祁 翔
( 黄冈师范学院物理科 学与技术学院,湖北 黄 冈 4 80 ) 3 0 0
【 要】在频域分析 中, 摘 学生对于其中的物理意义及计算都感觉到难 以理解透彻 , 因此在教学中为了解决这一问
题就以信号 的频谱分析为基础 , 探讨利用 MA L B求解信号作用 于线性系统时 , TA 在频域中求解零状态响应的方
y= w
H( X( w) w)
・ o o
精 揣


( = )
( 0 糟 (+“ , ) + ‰ ( ) ) + , A
( 是两个关于 W)

MATLAB离散信号的产生和频谱分析实验报告

MATLAB离散信号的产生和频谱分析实验报告

MATLAB离散信号的产⽣和频谱分析实验报告实验⼀离散信号的产⽣和频谱分析⼀、实验⽬的仿真掌握采样定理。

学会⽤FFT 进⾏数字谱分析。

掌握FFT 进⾏数字谱分析的计算机编程实现⽅法。

培养学⽣综合分析、解决问题的能⼒,加深对课堂内容的理解。

⼆、实验要求掌握采样定理和数字谱分析⽅法;编制FFT 程序;完成正弦信号、线性调频信号等模拟⽔声信号的数字谱分析;三、实验内容单频脉冲(CWP )为)2e xp()()(0t f j T t rec t t s π=。

式中,)(Ttrect 是矩形包络,T 是脉冲持续时间,0f 是中⼼频率。

矩形包络线性调频脉冲信号(LFM )为)]21(2exp[)()(20Mt t f j Ttrect t s +=π。

式中,M 是线性调频指数。

瞬时频率Mt f +0是时间的线性函数,频率调制宽度为MT B =。

设参数为kHz f 200=,ms T 50=,kHz B 10=,采样频率kHz f s 100=。

1.编程产⽣单频脉冲、矩形包络线性调频脉冲。

2.编程实现这些信号的谱分析。

3.编程实现快速傅⽴叶变换的逆变换。

四、实验原理1、采样定理所谓抽样,就是对连续信号隔⼀段时间T 抽取⼀个瞬时幅度值。

在进⾏模拟/数字信号的转换过程中,当采样频率fs ⼤于信号中最⾼频率f 的2倍时(fs>=2f),采样之后的数字信号完整地保留了原始信号中的信息,⼀般实际应⽤中保证采样频率为信号最⾼频率的5~10倍;采样定理⼜称奈奎斯特定理。

2、离散傅⾥叶变换(FFT )长度为N 的序列()x n 的离散傅⽴叶变换()X k 为:10()(),0,....,1N nkN n X k x n W k N -===-∑N 点的DFT 可以分解为两个N/2点的DFT ,每个N/2点的DFT ⼜可以分解为两个N/4点的DFT 。

依此类推,当N 为2的整数次幂时(2MN =),由于每分解⼀次降低⼀阶幂次,所以通过M 次的分解,最后全部成为⼀系列2点DFT 运算。

《信号与系统》离散信号的频域分析实验报告

《信号与系统》离散信号的频域分析实验报告

信息科学与工程学院《信号与系统》实验报告四专业班级电信 09-班姓名学号实验时间 2011 年月日指导教师陈华丽成绩实验名称离散信号的频域分析实验目的1. 掌握离散信号谱分析的方法:序列的傅里叶变换、离散傅里叶级数、离散傅里叶变换、快速傅里叶变换,进一步理解这些变换之间的关系;2. 掌握序列的傅里叶变换、离散傅里叶级数、离散傅里叶变换、快速傅里叶变换的Matlab实现;3. 熟悉FFT算法原理和FFT子程序的应用。

4. 学习用FFT对连续信号和离散信号进行谱分析的方法,了解可能出现的分析误差及其原因,以便在实际中正确应用FFT。

实验内容1.对连续信号)()sin()(0tutAetx taΩα-=(128.444=A,πα250=,πΩ250=)进行理想采样,可得采样序列50)()sin()()(0≤≤==-nnunTAenTxnx nTaΩα。

图1给出了)(txa的幅频特性曲线,由此图可以确定对)(txa采用的采样频率。

分别取采样频率为1KHz、300Hz和200Hz,画出所得采样序列)(nx的幅频特性)(ωj eX。

并观察是否存在频谱混叠。

图1 连续信号)()sin()(0tutAetx taΩα-=2. 设)52.0cos()48.0cos()(nnnxππ+=(1)取)(nx(100≤≤n)时,求)(nx的FFT变换)(kX,并绘出其幅度曲线。

(2)将(1)中的)(nx以补零方式加长到200≤≤n,求)(kX并绘出其幅度曲线。

(3)取)(nx(1000≤≤n),求)(kX并绘出其幅度曲线。

(4)观察上述三种情况下,)(nx的幅度曲线是否一致?为什么?3. (1)编制信号产生子程序,产生以下典型信号供谱分析用。

11,03()8,470,n nx n n nn+≤≤⎧⎪=-≤≤⎨⎪⎩其它2()cos4x n nπ=3()sin8x n nπ=4()cos8cos16cos20x t t t tπππ=++10.80.60.40.20100200300400500xa(jf)f /Hz(2)对信号1()x n ,2()x n ,3()x n 进行两次谱分析,FFT 的变换区间N 分别取8和16,观察两次的结果是否一致?为什么?(3)连续信号4()x n 的采样频率64s f Hz =,16,32,64N =。

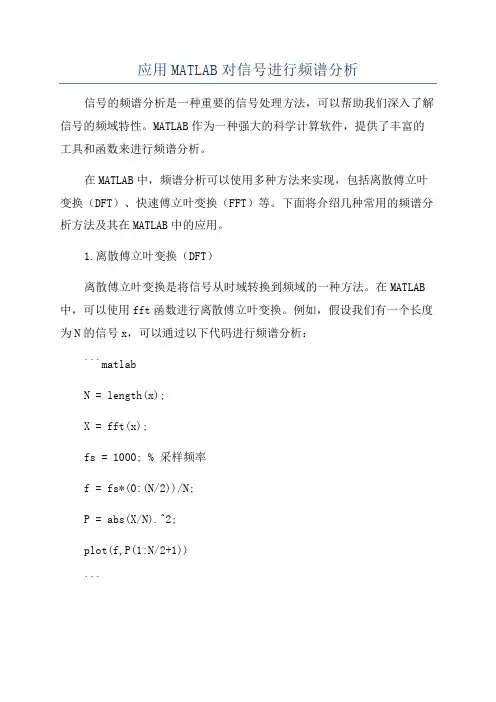

应用MATLAB对信号进行频谱分析

应用MATLAB对信号进行频谱分析

应用MATLAB对信号进行频谱分析信号的频谱分析是一种重要的信号处理方法,可以帮助我们深入了解信号的频域特性。

MATLAB作为一种强大的科学计算软件,提供了丰富的工具和函数来进行频谱分析。

在MATLAB中,频谱分析可以使用多种方法来实现,包括离散傅立叶变换(DFT)、快速傅立叶变换(FFT)等。

下面将介绍几种常用的频谱分析方法及其在MATLAB中的应用。

1.离散傅立叶变换(DFT)离散傅立叶变换是将信号从时域转换到频域的一种方法。

在MATLAB 中,可以使用fft函数进行离散傅立叶变换。

例如,假设我们有一个长度为N的信号x,可以通过以下代码进行频谱分析:```matlabN = length(x);X = fft(x);fs = 1000; % 采样频率f = fs*(0:(N/2))/N;P = abs(X/N).^2;plot(f,P(1:N/2+1))```以上代码将信号x进行离散傅立叶变换,并计算频谱的幅度谱(P),然后根据采样频率和信号长度计算频率轴。

最后使用plot函数绘制频谱图。

2.快速傅立叶变换(FFT)快速傅立叶变换是一种高效的离散傅立叶变换算法,可以在较短的时间内计算出频谱。

在MATLAB中,fft函数实际上就是使用了快速傅立叶变换算法。

以下是使用FFT进行频谱分析的示例代码:```matlabN = length(x);X = fft(x);fs = 1000; % 采样频率f = fs*(0:(N/2))/N;P = abs(X/N).^2;plot(f,P(1:N/2+1))```3.窗函数窗函数可以改善频谱分析的效果,常见的窗函数有矩形窗、汉宁窗、汉明窗等。

在MATLAB中,可以使用window函数生成窗函数,然后将窗函数和信号进行乘积运算,再进行频谱分析。

以下是使用汉宁窗进行频谱分析的示例代码:```matlabN = length(x);window = hann(N);xw = x.*window';X = fft(xw);fs = 1000; % 采样频率f = fs*(0:(N/2))/N;P = abs(X/N).^2;plot(f,P(1:N/2+1))```以上代码通过生成一个汉宁窗,并将窗函数与信号进行乘积运算得到xw,然后将xw进行频谱分析。

离散时间系统频域分析

离散时间系统频域分析

离散时间系统频域分析离散时间系统的频域分析是研究离散时间信号在频域上的性质和行为的方法。

在离散时间系统频域分析中,使用离散时间傅里叶变换(Discrete Fourier Transform,DFT),来将离散时间信号从时域转换到频域。

通过分析信号在频域上的频谱分布和频谱特性,可以得到离散时间系统的频率响应和频域特性,对信号的频域分布和频率区间进行评估和分析。

离散时间傅里叶变换是时域信号分析的重要工具,它可以将离散时间信号从时域转换到频域。

离散时间傅里叶变换的定义可以表示为:X(k) = Σ[x(n) * exp(-j*2πkn/N)]其中,X(k)是离散时间信号在频域的频谱,x(n)是离散时间信号,N是信号的长度,k是频谱的索引。

离散时间傅里叶变换将时域信号分解成多个频率成分,通过频谱的幅度和相位信息,可以得到信号在频域上的分布情况。

通过离散时间傅里叶变换可以得到离散时间信号的频谱,进而分析信号在频域上的频率响应和频域特性。

频谱可以反映信号在不同频率上的能量分布情况,通过观察频谱的幅度和相位,可以得到信号的频率成分、频带宽度和频率特性等信息。

在离散时间系统频域分析中,常用的分析工具有频谱图、功率谱密度、频率响应等。

频谱图可以将信号的频谱以图形形式展示出来,通过观察频谱图的形状和分布,可以得到信号在频域上的特点。

功率谱密度是指信号在不同频率上的功率分布情况,可以评估信号在不同频率上的能量分布情况。

频率响应是指系统对不同频率信号的响应情况,可以评估系统对不同频率信号的滤波和增益特性。

离散时间系统频域分析的应用包括信号处理、通信系统、控制系统等领域。

在信号处理中,通过频域分析可以对信号进行滤波、去噪、频域变换等操作,提高信号的质量和分析能力。

在通信系统中,通过频域分析可以评估信号传输和接收的性能,并对系统进行优化和改进。

在控制系统中,通过频域分析可以评估系统的稳定性和控制特性,提高系统的响应速度和稳定性。

matlab 离散系统求频率应

matlab 离散系统求频率应

matlab 离散系统求频率应离散系统在信号处理和控制系统中起着重要的作用。

频率是描述信号特性的重要参数之一,在离散系统中求频率是一个常见的问题。

本文将介绍使用MATLAB来求解离散系统频率的方法和步骤。

我们需要了解离散系统的频率表示方式。

在离散系统中,频率是指信号在单位时间内重复出现的次数。

通常,频率可以用赫兹(Hz)表示,表示每秒重复的次数。

在离散系统中,频率通常用数字表示,称为离散频率。

离散频率的单位是周期数(cycles),表示在一个周期内重复的次数。

在MATLAB中,我们可以使用离散傅里叶变换(Discrete Fourier Transform,DFT)来求解离散系统的频率。

DFT将时域的离散信号转换到频域,得到信号的频谱信息。

通过分析频谱,我们可以获得信号的频率信息。

使用MATLAB求解离散系统频率的步骤如下:1. 准备离散信号数据。

首先,我们需要有一组离散信号数据。

可以通过采样连续信号得到离散信号,或者直接获取已经采样的离散信号数据。

2. 对离散信号进行DFT变换。

在MATLAB中,可以使用fft函数对离散信号进行DFT变换。

fft函数将离散信号从时域转换到频域,并返回一个复数数组,表示信号的频谱。

3. 计算离散频率。

根据采样频率和DFT结果,我们可以计算出离散频率。

离散频率可以通过以下公式计算:离散频率 = (DFT索引 / 信号长度) * 采样频率其中,DFT索引表示频谱中的频率点索引,信号长度表示离散信号的采样点数,采样频率表示每秒采样的点数。

4. 可视化频谱和频率。

可以使用MATLAB的绘图函数,如plot和stem,将信号的频谱和频率进行可视化。

通过观察频谱和频率特征,可以对离散系统的频率特性进行分析和判断。

需要注意的是,在使用MATLAB求解离散系统频率时,要确保输入的离散信号数据是正确的并具有一定的长度。

另外,根据具体的离散系统问题,可能需要进行信号预处理、滤波等操作,以获得准确的频率结果。

实验四 离散时间系统的频域分析

实验四 离散时间系统的频域分析

实验四 离散时间系统的频域分析1.实验目的(1)理解和加深傅里叶变换的概念及其性质。

(2)离散时间傅里叶变换(DTFT)的计算和基本性质。

(3)离散傅里叶变换(DFT)的计算和基本性质。

2.实验原理对离散时间信号进行频域分析,首先要对其进行傅里叶变换,通过得到的频谱函数进行分析。

离散时间傅里叶变换(DTFT ,Discrete-time Fourier Transform)是傅立叶变换的一种。

它将以离散时间nT (其中,T 为采样间隔)作为变量的函数(离散时间信号)f (nT )变换到连续的频域,即产生这个离散时间信号的连续频谱()iw F e ,其频谱是连续周期的。

设连续时间信号f (t )的采样信号为:()()()sp n f t t nT f nT d ¥=-=-å,并且其傅里叶变换为:()()(){}sp n iwt f t f nT t nT dt e d ¥¥-=---=åòF 。

这就是采样序列f(nT)的DTFT::()()iwTinwT DTFT n F ef nT e ¥-=-=å,为了方便,通常将采样间隔T 归一化,则有:()()iwinw DTFT n F ef n e ¥-=-=å,该式即为信号f(n)的离散时间傅里叶变换。

其逆变换为:()1()2iw DTFT inw F e dw f n e ppp-=ò。

长度为N 的有限长信号x(n),其N 点离散傅里叶变换为:1()[()]()knNN n X k DFT x n x n W -===å。

X(k)的离散傅里叶逆变换为:101()[()]()knN N k x n IDFT X k X k W N --===å。

DTFT 是对任意序列的傅里叶分析,它的频谱是一个连续函数;而DFT 是把有限长序列作为周期序列的一个周期,对有限长序列的傅里叶分析,DFT 的特点是无论在时域还是频域都是有限长序列。

MATLAB实验3信号与系统频域分析的MATLAB实现

MATLAB实验3信号与系统频域分析的MATLAB实现

举例4 举例4
用有限时宽余弦信号f(t)=cos(2πt/3)(0≤ 40)近似 用有限时宽余弦信号f(t)=cos(2πt/3)(0≤t ≤40)近似 理想余弦信号,用Matlab编程画出该信号及其抽 理想余弦信号,用Matlab编程画出该信号及其抽 样信号的频谱,并对比观察过抽样和欠抽样状态。 解:首先计算该信号的临界抽样角频率 临界抽样频率 临界抽样周期
举例1 举例1
syms t x=exp(-2*abs(t)) F=fourier(x) subplot(211) ezplot(x) subplot(212) ezplot(F)
仿真波形
x4/(4+w^2)
举例2 举例2 傅里叶变换的对称性
命令代码1 命令代码1: syms t r=0.01;%采样间隔 r=0.01;%采样间隔 j=sqrt(j=sqrt(-1); t=-15:r:15; t=f=sin(t)./t;%计算采样函数的离散采样点 f=sin(t)./t;%计算采样函数的离散采样点 f1=pi*(Heaviside(t+1)-Heaviside(t-1));%计算脉 f1=pi*(Heaviside(t+1)-Heaviside(t-1));%计算脉 宽为2 宽为2的门信号的离散采样点 N=500;%采样点数 N=500;%采样点数 W=5*pi*1;%设定采样角频率 W=5*pi*1;%设定采样角频率 w=k*W/N;%对频率采样 w=k*W/N;%对频率采样
一个频谱受限的信号
2 fm
或者说, 或者说,最低抽样频率为 2 最低抽样频率
fm

。 称为“奈奎斯特频率” 称为“奈奎斯特频率”。
fs = 2 fm
也就是说:对于带限信号, 也就是说:对于带限信号,当

离散分析实验报告

离散分析实验报告

一、实验目的1. 理解离散信号与系统的基本概念,熟悉离散信号与系统的特点。

2. 掌握离散信号与系统的分析方法,包括时域分析、频域分析、Z变换分析等。

3. 熟悉MATLAB软件在离散信号与系统分析中的应用,提高运用MATLAB进行实验的能力。

二、实验原理1. 离散信号与系统离散信号是指在一定时间间隔内取有限个值的信号,通常用离散时间序列表示。

离散系统是指输入输出均为离散信号的系统。

2. 离散信号与系统的分析方法(1)时域分析:通过观察信号在时域内的变化规律,分析系统的稳定性和时域特性。

(2)频域分析:通过将信号和系统从时域转换为频域,分析系统的频率响应和频谱特性。

(3)Z变换分析:将离散信号和系统从时域转换为Z域,分析系统的传递函数和频率响应。

三、实验内容1. 离散信号的时域分析(1)输入信号:f(n) = cos(2πn/3) + 0.5sin(4πn/3),n = 0, 1, 2, ..., 15。

(2)MATLAB代码:```n = 0:15;f = cos(2pin/3) + 0.5sin(4pin/3);plot(n, f);xlabel('n');ylabel('f(n)');title('离散信号时域分析');```2. 离散系统的时域分析(1)输入信号:f(n) = cos(2πn/3) + 0.5sin(4πn/3),n = 0, 1, 2, ..., 15。

(2)系统函数:H(z) = (z^2 + 0.5z - 0.25) / (z^3 + 0.75z^2 + 0.25z)。

(3)MATLAB代码:```n = 0:15;f = cos(2pin/3) + 0.5sin(4pin/3);h = (z^2 + 0.5z - 0.25) / (z^3 + 0.75z^2 + 0.25z);y = filter(h, 1, f);plot(n, f, 'b-', n, y, 'r--');xlabel('n');ylabel('f(n), y(n)');title('离散系统时域分析');```3. 离散信号的频域分析(1)输入信号:f(n) = cos(2πn/3) + 0.5sin(4πn/3),n = 0, 1, 2, ..., 15。

数字信号处理(第2版)教学课件第8章 MATLAB仿真实验

数字信号处理(第2版)教学课件第8章 MATLAB仿真实验
系统的时域特性是指系统的线性移不变性质、因果性 和稳定性。重点分析实验系统的稳定性,包括观察系统的 暂态响应和稳定响应。
系统的稳定性是指对任意有界的输入信号,系统都能 得到有界的系统响应,或者系统的单位脉冲响应满足绝对 可和的条件。系统的稳定性由其差分方程的系数决定。
实际中检查系统是否稳定,不可能检查系统对所有有界 的输入信号、输出是否都是有界输出,或者检查系统的单位 脉冲响应满足绝对可和的条件。可行的方法是在系统的输入 端加入单位阶跃序列,如果系统的输出趋近一个常数(包括 零),就可以断定系统是稳定的。系统的稳态输出是指当n→ ∞时系统的输出。如果系统稳定,信号加入系统后,系统输出 的开始一段称为暂态效应,随着n的加大,幅度趋于稳定,达 到稳态输出。
(2)频域采样理论的验证。 给定长度为26的三角波序列x(n) 编写程序,分别对频谱函数 X (e j ) FT[x(n)] 在区间 [0, 2π] 上等间隔采样32点和16点,得到 X32 (k) 和 X16 (k) ,再分别对 X32 (k)
和 ①X16分(k)别进画行出32X点(ej和 )、16X点32 (IkF)F和T,X1得6 (k到) 的x幅32 (度n)谱和。x16 (n) 。要求:
4. 参考程序
(1)内容1参考程序,实验结果。 (2)内容2参考程序,实验结果。 (3)内容3参考程序,实验结果。
5.实验结果
图8-1 调用filter解差分方程仿真结果
5.实验结果
图8-2 稳定性分析方面的仿真结果
5.实验结果
图8-3 稳定性分析仿真结果
实验二 时域采样与频域采样
1. 实验目的
y(n) 0.5y(n 1) 0.25y(n 2) x(n) 2x(n 1) x(n 3)

数字信号处理实验三:离散时间信号的频域分析

数字信号处理实验三:离散时间信号的频域分析

实验三:离散时间信号的频域分析一.实验目的1.在学习了离散时间信号的时域分析的基础上,对这些信号在频域上进行分析,从而进一步研究它们的性质。

2.熟悉离散时间序列的3种表示方法:离散时间傅立叶变换(DTFT),离散傅立叶变换(DFT)和Z变换。

二.实验相关知识准备1.用到的MATLAB命令运算符和特殊字符:< > .* ^ .^语言构造与调试:error function pause基本函数:angle conj rem数据分析和傅立叶变换函数:fft ifft max min工具箱:freqz impz residuez zplane三.实验内容1.离散傅立叶变换在MATLAB中,使用fft可以很容易地计算有限长序列x[n]的离散傅立叶变换。

此函数有两种形式:y=fft(x)y=fft(x,n) 求出时域信号x的离散傅立叶变换n为规定的点数,n的默认值为所给x的长度。

当n取2的整数幂时变换的速度最快。

通常取大于又最靠近x的幂次。

(即一般在使用fft函数前用n=2^nextpow2(length(x))得到最合适的n)。

当x的长度小于n时,fft函数在x的尾部补0,以构成长为n点数据。

当x的长度大于n时,fft函数将序列x截断,取前n点。

一般情况下,fft求出的函数多为复数,可用abs及angle分别求其幅度和相位。

注意:栅栏效应,截断效应(频谱泄露和谱间干扰),混叠失真例3-1:fft函数最通常的应用是计算信号的频谱。

考虑一个由100hz和200hz正弦信号构成的信号,受零均值随机信号的干扰,数据采样频率为1000hz。

通过fft函数来分析其信号频率成分。

t=0:0.001:1;%采样周期为0.001s,即采样频率为1000hzx=sin(2*pi*100*t)+sin(2*pi*200*t)+1.5*rand(1,length(t));%产生受噪声污染的正弦波信号subplot(2,1,1);plot(x(1:50));%画出时域内的信号y=fft(x,512);%对x进行512点的fftf=1000*(0:256)/512;%设置频率轴(横轴)坐标,1000为采样频率subplot(2,1,2);plot(f,y(1:257));%画出频域内的信号实验内容3-2:频谱泄漏和谱间干扰假设现有含有三种频率成分的信号x(t)=cos(200πt)+sin(100πt)+cos(50πt)用DFT分析x(t)的频谱结构。

离散系统频域分析及matlab实现

离散系统频域分析及matlab实现

离散系统频域分析及matlab实现
离散系统频域分析是对离散系统在频域上的特性进行研究的一种方法,主要包括幅频
特性和相频特性。

频域分析可以通过傅里叶变换、z变换等数学工具进行处理,并通过MATLAB等工具进行模拟实现。

幅频特性是指系统在不同频率下输出信号的幅度随输入信号幅度变化的特性。

幅频特
性通常用幅度响应函数来描述,它表示了系统对输入信号不同频率分量的增益或衰减程度。

以传递函数为基础的离散系统可以通过对其传递函数进行离散化得到差分方程和单位抽样
响应,然后通过对单位抽样响应进行傅里叶变换得到离散系统的频率响应函数。

在MATLAB 中,可以使用freqz函数计算离散系统的频率响应函数,并进一步计算幅度响应函数。

对于复杂的离散系统,可以通过级联、并联和反馈等方法进行分析和设计。

在MATLAB 中,可以使用series、parallel和feedback等函数进行组合模拟。

matlab 离散信号频谱分析实验报告

matlab 离散信号频谱分析实验报告

matlab 离散信号频谱分析实验报告实验目的:本实验旨在通过使用MATLAB软件对离散信号进行频谱分析,探究信号的频谱特性,并通过实验结果验证频谱分析的有效性和准确性。

实验原理:频谱分析是一种将信号从时域转换到频域的方法,通过分析信号的频谱特性可以了解信号的频率分布情况。

离散信号频谱分析主要基于离散傅里叶变换(DFT)和快速傅里叶变换(FFT)算法。

实验步骤:1. 生成离散信号:使用MATLAB中的函数生成一个离散信号,可以选择正弦信号、方波信号或其他类型的信号。

2. 绘制时域波形:将生成的离散信号在时域上进行绘制,观察信号的波形特征。

3. 进行频谱分析:使用MATLAB中的DFT或FFT函数对离散信号进行频谱分析,得到信号的频谱图像。

4. 绘制频谱图像:将频谱分析得到的结果进行绘制,观察信号在频域上的频率分布情况。

5. 分析频谱特性:根据频谱图像,分析信号的主要频率成分、频谱密度等特性。

实验结果与分析:通过实验我们选择了一个正弦信号作为实验对象,其频率为100Hz,幅值为1。

首先,我们绘制了该正弦信号的时域波形,观察到信号呈现出周期性的振荡特征。

接下来,我们使用MATLAB中的FFT函数对该离散信号进行频谱分析。

得到的频谱图像显示,信号的主要频率成分为100Hz,且幅值为1。

此外,频谱图像还显示了信号在其他频率上的幅值衰减情况,表明信号在频域上存在多个频率成分。

根据频谱图像,我们可以进一步分析信号的频谱特性。

首先,信号的主要频率成分为100Hz,这意味着信号的主要周期为0.01秒。

其次,频谱图像显示了信号在其他频率上的幅值衰减情况,说明信号在频域上存在多个频率成分,这可能与信号的采样率和信号源本身的特性有关。

实验结论:通过本次实验,我们成功地使用MATLAB对离散信号进行了频谱分析,并得到了信号的频谱图像。

实验结果表明,频谱分析是一种有效的信号分析方法,可以揭示信号的频率分布情况和频谱特性。

如何利用Matlab技术进行频域分析

如何利用Matlab技术进行频域分析

如何利用Matlab技术进行频域分析MATLAB是一种功能强大的数学软件,被广泛应用于科学研究和工程领域。

其中的频域分析功能被广泛用于信号处理、图像处理、音频处理等领域。

本文将介绍如何利用MATLAB技术进行频域分析,以及常用的频域分析方法和技巧。

一、频域分析的基本概念在开始介绍如何利用MATLAB进行频域分析之前,我们先来了解一下频域分析的基本概念。

频域分析是指将信号从时域(时间域)转换到频域(频率域),以便更好地理解信号的频谱特性。

频域分析的基本原理是傅里叶变换。

傅里叶变换是将一个信号分解成一系列正弦函数和余弦函数的和,通过这种方式可以清晰地看到信号的频谱成分。

MATLAB中提供了多种傅里叶变换的函数,比如fft、ifft等,可以快速、方便地进行频域分析。

二、MATLAB中的频域分析函数MATLAB中提供了多种用于频域分析的函数,包括快速傅里叶变换(FFT)、离散傅里叶变换(DFT)、傅里叶逆变换(IFFT)等。

1. 快速傅里叶变换(FFT)快速傅里叶变换是一种将离散信号转换为频域表示的快速方法。

在MATLAB 中,可以使用fft函数进行快速傅里叶变换,如下所示:```MATLABX = fft(x);```其中,x为输入信号,X为傅里叶变换后的结果。

通过快速傅里叶变换,可以将信号从时域转换到频域,得到信号的频谱信息。

2. 离散傅里叶变换(DFT)离散傅里叶变换是一种将离散信号转换为频域表示的方法。

在MATLAB中,可以使用dft函数进行离散傅里叶变换,如下所示:```MATLABX = dft(x);```其中,x为输入信号,X为傅里叶变换后的结果。

3. 傅里叶逆变换(IFFT)傅里叶逆变换是一种将频域信号转换回时域信号的方法。

在MATLAB中,可以使用ifft函数进行傅里叶逆变换,如下所示:```MATLABx = ifft(X);```其中,X为输入的频域信号,x为傅里叶逆变换后的结果。

离散信号与系统的频谱分析实验报告

离散信号与系统的频谱分析实验报告

实验二 离散信号与系统的频谱分析一、实验目的1.掌握离散傅里叶变换(DFT )及快速傅里叶变换(FFT )的计算机实现方法。

2.检验序列DFT 的性质。

3.掌握利用DFT (FFT )计算序列线性卷积的方法。

4.学习用DFT 对连续信号和时域离散信号进行谱分析的方法,了解可能出现的分析误差,以便在实际中正确应用DFT 。

5.了解采样频率对谱分析的影响。

6.了解利用FFT 进行语音信号分析的方法。

二、实验设备1.计算机2.Matlab 软件7.0以上版本。

三、实验内容1.对不同序列进行离散傅里叶变换并进行分析;DFT 共轭对称性质的应用(通过1次N 点FFT 计算2个N 点实序列的DFT )。

2.线性卷积及循环卷积的关系,以及利用DFT (FFT )进行线性卷积的方法。

3.比较计算序列的DFT 和FFT 的运算时间。

4.利用FFT 实现带噪信号检测。

5.利用FFT 计算信号频谱及功率谱。

6.扩展部分主要是关于离散系统采样频率、时域持续时间、谱分辨率等参数之间的关系,频谱的内插恢复,对语音信号进行简单分析。

四、实验原理1.序列的离散傅里叶变换及性质离散傅里叶变换的定义:10, )()]([)(102-≤≤==∑-=-N k en x n x DFT k X N n nk Nj π离散傅里叶变换的性质:(1)DFT 的共轭对称性。

若)()()(n x n x n x op ep +=,[])()(n x DFT k X =,则:)()]([k X n x DFT R ep =, )()]([k jX n x DFT I op =。

(2)实序列DFT 的性质。

若)(n x 为实序列,则其离散傅里叶变换)(k X 为共轭对称,即10),()(*-≤≤-=N k k N X k X 。

(3)实偶序列DFT 的性质。

若)(n x 为实偶序列,则其离散傅里叶变换)(k X 为实偶对称,即10),()(-≤≤-=N k k N X k X 。

matlab离散信号时域分析实验报告

matlab离散信号时域分析实验报告

matlab离散信号时域分析实验报告实验目的:本实验旨在通过使用Matlab对离散信号进行时域分析,探究离散信号的特性和变化规律,加深对信号处理理论的理解,提高实际应用能力。

实验仪器和材料:Matlab软件实验步骤:1. 生成离散信号:首先,我们使用Matlab生成一个离散信号,可以是正弦信号、方波信号等。

通过调整频率、幅度等参数,可以得到不同特性的信号。

2. 时域分析:接下来,我们对生成的离散信号进行时域分析,包括信号的幅度、相位、周期等特性进行分析,通过Matlab提供的函数和工具进行计算和可视化展示。

3. 变换分析:除了时域分析外,我们还可以对离散信号进行变换分析,如傅里叶变换、离散傅里叶变换等,通过观察频谱图和功率谱图等来分析信号的频率成分和能量分布情况。

4. 实验结果分析:最后,根据实验结果进行分析,总结离散信号的特性和变化规律,对信号处理理论进行深入理解。

实验结果:通过实验,我们得到了生成的离散信号的时域特性、频域特性等数据和图表,并对其进行了分析和总结。

我们发现不同频率、幅度的离散信号具有不同的时域特性和频域特性,这为我们理解信号处理理论提供了直观的实验数据和实例。

实验结论:通过本次实验,我们深入了解了Matlab对离散信号进行时域分析的方法和步骤,加深了对信号处理理论的理解,提高了实际应用能力。

同时,我们也发现了离散信号的特性和变化规律,为进一步的研究和应用提供了基础。

实验心得:本次实验让我对离散信号的时域分析有了更深入的理解,也提高了我在Matlab软件上的操作能力。

通过实验,我对信号处理理论有了更直观的认识,为今后的学习和研究打下了坚实的基础。

希望能够通过更多的实验和学习,不断提升自己在信号处理领域的能力和水平。

《自动控制原理》MATLAB用于频域分析实验

《自动控制原理》MATLAB用于频域分析实验
范围是自动确定的。当需要指定幅值范围和相角范围时,则需用下面的功能指令:
[mag,phase,w]=bode(num,den,w)
四、实验内容及步骤
1、曲线1
k = 500;
num = [1,10];
den = conv([1,0],conv([1,1],conv([1,20],[1,50])));
《自动控制原理》MATLAB用于频域分析实验
一、实验目的
1、加深了解系统频率特性的概念。
2、学习使用Matlab软件绘制Nyquist图、
Matlab2014b版
三、实验原理
1、奈奎斯特图(幅相频率特性图)
MATLAB为用户提供了专门用于绘制奈奎斯特图的函数nyquist
五、实验原始数据记录与数据处理
六、实验结果与分析讨论
通过使用Matlab2014b版,加深了解系统频率特性的概念以及典型环节的频率特性。
七、结论
本实验验证的典型环节的频率特性。
八、实验心得体会(可略)
常用格式:
nyquist (num,den)
或nyquist (num,den,w) 表示频率范围0~w。
或nyquist (num,den,w1:p:w2) 绘出在w1~w2频率范围内,且以频率间隔p均匀取样的波形。
举例:
2、对数频率特性图(波特图)
MATLAB为用户提供了专门用于绘制波特图的函数bode
常用格式:
bode (num,den)
或bode (num,den,w) 表示频率范围0~w。
或bode (num,den,w1:p:w2) 绘出在w1~w2频率范围内,且以频率间隔p均匀取样的波形。
举例:系统开环传函为 绘制波特图。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

《数字信号处理》
课程设计报告
离散系统的频域分析及matlab实现
专业:通信工程
班级:通信11级
组次:
姓名及学号:
姓名及学号:
离散系统的频域分析及matlab 实现
一、设计目的
1.熟悉并掌握matlab 软件的使用;
2.掌握离散系统的频域特性;
3.学会分析离散系统的频域特性的方法;
二、设计任务
1.设计一个系统函数系统的频率响应进行分析;
2.分析系统的频域响应;
3.分析系统的因果稳定性;
4.分析系统的单位脉冲响应;
三、设计原理
1. 系统函数
对于离散系统可以利用差分方程,单位脉冲响应,以及系统函数对系统进行描述。

在本文中利用系统函数H(z)进行描述。

若已知一个差分方程为
∑∑==---=M
i N
i i i i n y a i n x b n 0
1
)()()(y ,则可以利用双边取Z 变换,最终可以得到系统函数的一
般式H(z),∑∑=-=-==
N
i i
i
M
i i
i
z
a z
b z X z z H 0
0)
()
(Y )(。

若已知系统的单位脉冲响应,则直接将其进行Z
变换就可以得到系统函数H(z)。

系统函数表征系统的复频域特性。

2.系统的频率响应:
利用Z 变化分析系统的频率响应:设系统的初始状态为零,系统对输入为单位脉冲序列

(n δ的响应输出称为系统的单位脉冲响应h (n )。

对h(n)进行傅里叶变换,得到: ∑∞
∞∞-==-)(jw n
j |)(|)(e H w j n n j e e H e n h ϕω)

其中|)(|jwn e H 称为系统的幅频特性函数,)(ωϕ称为系统的相位特性函数。

)(jw e H 表示的是系统对特征序列jwn e 的响应特性。

对于一个系统输入信号为n )(ωj e n x =,则系统的输出信号为jwn e )(jw e H 。

由上可以知道单频复指数信号jwn e 通过频率响应函数为)(jw e H 后,输出仍为单频复指数信号,其幅度放大了|)(|jw e H ,相移为)(ωϕ。

对于系统函数H(z)与H(w)之间,若系统函数H(z)的收敛域包含单位圆|z|=1,则有
jw e z jw z H e H ==|)()(,在MATLAB 中可以利用freqz 函数计算系统的频率响应。

(1)[h,w]=freqz(b,a,n)
可得到n 点频率响应,这n 个点均匀地分布在上半单位圆(即 ),并将这n 点频率记录在w 中,相应的频率响应记录在h 中。

n 最好能取2的幂次方,如果缺省,则n=512。

(2)[h,w]=freqz(b,a,n,'whole')
在 之间均匀选取n 个点计算频率响应。

(3)[h,w]=freqz(b,a,n,Fs)
Fs 为采样频率(以Hz 为单位),在0~Fs/2频率范围内选取n 个频率点,计算相应的频率响应。

(4)[h,w]=freqz(b,a,n,'whole',Fs)
在0~Fs 之间均匀选取n 个点计算频率响应。

(5)freqz(b,a)
可以直接得到系统的幅频和相频特性曲线。

其中幅频特性以分贝的形式给出,频率特性曲线的横轴采用的是归一化频率,即Fs/2=1。

3.系统的因果性和稳定性 3.1因果性
因果系统其单位脉冲响应序列h(n)一定是一个因果序列,其z 域的条件是其系统函数H(z)的收敛域一定包含∞,即∞点不是极点,极点 分布在某个圆内,收敛域在某个圆外。

3.2稳定性 系统稳定就要求∞<∑∞
∞-|h(n)|,由序列的)(jw e H 存在条件和jw e z jw
z H e
H ==|)()(可以知道
系统稳定的z 域条件就是H(z)的收敛域包含单位圆,即极点全部分布在单位圆内部。

由上3.1和3.2可知,利用系统的零极点分布图可以判断系统的因果性和稳定性。

若在零极点分布图中,若系统的极点都分布在单位圆内,则此系统是因果系统,若有极点分布在单位圆 外,则此系统是非因果系统。

在MATLAB 中可以利用zplane 函数画出系统的零极点分布图。

系统函数的零极点图的绘制:zplane(b,a)。

其中b 为系统函数的分子,a 为系统函数的分母。

4.系统的单位脉冲响应
设系统的初始状态为零,系统对输入为单位脉冲序列)(n δ的响应输出称为系统的单位脉冲响应h (n )。

对于离散系统可以利用差分方程,单位脉冲响应,以及系统函数对系统进行描述。

单位脉冲响应是系统的一种描述方法,若已知了系统的系统函数,可以利用系统得出系统的单位脉冲响应。

在MATLAB 中利用impz 由函数函数求出单位脉冲响应h(n)。

稳定系统的频率响应就是系统函数在单位圆上的取值,计算系统的频率响应,可将系统函数中的Z 变量用ωj e 代入即可得到。

频率响应是一个复函数,其模叫幅度响应,其相角叫相位响应,它反映了输入序列的频谱经系统后所发生的变化规律。

从幅频曲线上可直观看到各频率分量的幅度变化情况,从相频曲线上可直观看到各频率分量的相移情况。

根据频响曲线分析系统对信号频谱的影响,概念清楚、简单直观,对信号综合也意义重大,但要将一个较复杂的频率响应复函数转化成幅度响应和相位响应并图示,计算量大且容易出错,图示结果也不一定精确。

利用MATLAB 函数这些问题都迎刃而解。

幅频特性,它指的是当w 从0到∞变化时,|)(|jw H 的变化特性,记为A (w ),相频特性,指的是当w 从0到∞变化时,)(ωj H ∠的变化特性称为相频特性,记为)(ωϕ。

离散系统的幅频特性曲线和相频特性曲线直观的反应了系统对不同频率的输入序列的处理情况。

四、设计过程
下面已知一个系统的系统函数为
3
211
125.055.01.1106.03.0)(-----+-+=
z z z z z H 1. 系统的频率响应:
MATLAB 源程序为: clc ;close all;clear all; a=[1 -0.3];
b=[1 -1.6 0.9425];
[H,w]=freqz(a,b,’whole ’); subplot(2,1,1); plot(w/pi,abs(H)); title(‘幅度谱’);
xlabel(‘\omega/\pi ’);
ylabel(‘|H(e^j^\omega)|’); grid on;
subplot(2,1,2);
plot(w/pi,angle(H)); title(‘相位谱’);
xlabel(‘\omega/\pi ’); ylabel(‘phi(\omega)’); grid on;
程序运行结果如图1:
图1
由图1分析可以知道此系统为带通;
2.分析系统的稳定性:
MATLAB源程序为:
clc ;close all;clear all;
a=[1 -0.3];
b=[1 -1.6 0.9425];
zplane(a,b);
title('零极点分布图');
程序运行结果如图2所示:
由图2分析可以知道系统的所有极点都位于单位圆内,所以此系统为稳定系统;
3.分析系统的因果性:
MATLAB源程序为:
clc ;close all;clear all;
a=[1 -0.3];
b=[1 -1.6 0.9425];
impz(a,b,30);
title('系统单位脉冲响应');
axis([-3 30 -2 2])
程序运行结果如图3所示:
由图3分析可以知道此系统的单位脉冲响应序列为一个因果序列,所以此系统为因果系统;
五、收获与体会
用MATLAB辅助分析离散系统,程序简单易懂,计算准确,绘图方便,只要掌握了系统分析的概念原理和方法,繁杂的分析计算及图形显示均可用MATLAB实现。

利用MATLAB 的计算功能,不仅使大量的手工计算得以简化,也使得系统分析更为简便和高效;利用MATLAB的绘图功能,有利于分析结果的直观理解,也有利于深入掌握所学的内容,更能培养学习的兴趣。

六. 参考文献:
(1)数字信号处理丁玉美西安电子科技大学出版社
(2)数字信号处理及MATLAB实现余成波清华大学出版社
(3)数字信号处理教程--matlab释义与实现陈怀琛电子工业出版社
(4)matlab7辅助信号处理技术与应用飞思科技产品研发中心电子工业出版社。

相关文档
最新文档
