换档拔叉零件的机械加工工艺及夹具设计

换档拔叉零件的机械加工工艺及夹具设计
3.2加工顺序的安排(宋体、加黑、小四)
……(宋体、五号)工艺流程图
工序
工序
名称
工序内容
工作地
01
铸造
金属型铸造
02
热处理
退火
03

X6120
04

X6120
05
钻扩孔
Z5125
06
粗镗
T618
07
粗镗
T618
08
铣槽
X5020
09
精铣
X6120
10
精铣
X6120
11
铰孔
Z5125
12
精镗
T618
13
2.2毛坯余量确定
由于零件为中批量生产,故毛坯精度取普通级。又因为铸造选用金属型铸造。查表12-7得毛坯各尺寸余量为:顶面、侧面为8mm。低面为6mm。
2.3毛坯-零件合图草图
见附表2
3.机加工工艺路线确定
3.1加工方法分析确定
孔:¢20H8 Ra1.6 钻(IT12、Ra12.5)-扩( IT10、Ra6.3)-铰(IT8、Ra1.6)
惯性具
刀杆伸出长度: =1.5H=1.5*30=45mm;允许挠度 =0.1
根据中批生产的生产类型的工艺特征,设备主要采用普通设备,而工艺装备主要采用手动专用工艺装备。
6.切削用量及工时定额确定
切削用量确定:
切削用量按照首先ap,在f最后v的次序进行确定。确定ap时,对于普通切削加工,各工序的余量尽量一个行程切除。如果余量太大,可分为两个行程切除。第一次切除余量的2/3,第二次切除剩余的余量。
以下以粗镗Φ136H14内孔为例,说明确定切削用量的方法和步骤:
1.刀具有关数据:

变速箱换挡叉的加工工艺及夹具设计模板

变速箱换挡叉的加工工艺及夹具设计模板

变速箱换挡叉的加工工艺及夹具设计模板1毕业设计( 论文)变速箱换挡叉的加工工艺及夹具设计a摘要本次设计内容涉及了机械制造工艺及机床夹具设计、金属切削机床、公差配合与测量等多方面的知识。

拨叉的加工工艺规程及其铣叉口面与钻mmΦ孔的夹8.15具设计是包括零件加工的工艺设计、工序设计以及专用夹具的设计三部分。

铣叉口面以mmΦ孔及其端面作为来定位8.15基准, 以工件的另外一个端面作为辅助基准, 实现工件的完全定位, 夹紧则是经过调节螺母来实现; 钻mmΦ孔以其端面158.作为定位基准, 夹紧则是由快换垫圈、螺母、心轴等组成。

关键词: 夹紧定位基准iAbstractThe design of the content relates to the machinery manufacturing technology and machine tool fixture design, metal cutting machine tool, tolerance and measuring and other aspects of knowledge.Fork processing procedures and milling fork and drill Φ hole of fixture design is including machining 15mm8.process design, process design and fixture design in three parts. Milling fork with diameter mmΦ hole and end as to8.15the locating datum to the workpiece, another end as auxiliary reference, realize the workpiece positioning, clamping is realized through adjusting nut; drill mmΦ158. hole and its face as a positioning reference, to achieve workpiece positioning, clamping is fast changing washer, nut, the mandrel.Key words:clamping positioning datumii目录摘要..................................................................... 错误!未定义书签。

变速器换挡叉-夹具设计-图纸任务书齐全

变速器换挡叉-夹具设计-图纸任务书齐全

目录第一章变速器换挡叉零件分析 (2)1. 1零件工艺分析 (2)1.2支架的主要作用 (2)1.3 主要尺寸公差及分析 (2)第二章毛坯的确定 (3)2.1毛坯材料及制造形式的确定 (3)2.2加工余量及尺寸公差的确定 (3)第三章工艺规程的设计 (5)3.1定位基准的选择 (5)3.1.1粗基准的选择 (5)3.1.2精基准的选择 (5)3.2制订加工工艺路线 (6)3.3刀具、量具、夹具及设备的选择 (7)3.4加工工序的设计 (7)第四章夹具设计 (8)4.1确定方案 (8)4.2问题的提出 (8)4.3定位基准的选择 (8)4.4切削力及夹紧力计算 (8)4.5定位误差分析 (9)4.6夹具设计及操作的简单说明 (9)心得体会 (10)参考文献 (11)附录:1、机械加工工艺过程卡一套2、机械加工工序卡一张3、夹具体装配图一张4、夹具体零件图一张5、加工工件毛胚图一张6、加工工件零件图一张第一章 变速器换挡叉零件分析1. 1零件工艺分析零件图上的主要技术要求为:两叉脚口表面淬火至全厚硬度为45HRC 。

零件正火硬度 180HBS 。

去毛刺。

1、加工表面及其要求1)Φ15.81F8孔:孔径Φ15.81043.0016.0++mm ,两端倒脚0.4mm ×45°,表面粗糙度R a 3.2m μ。

2)换档叉脚端面:保证尺寸56,表面粗糙度R a 12.5m μ。

3)操纵槽:宽度为14.21.00+mm ,深度为18mm,对称面与换档叉头端面的距离为20.5mm ,两侧面几底面的表面粗糙度为R a 12.5m μ。

4)换档叉脚端面:厚度尺寸为5.9019.0-mm ,表面粗糙度R a 6.3m μ,对孔Φ15.81F8的垂直度为0.15mm ,外端面与操纵槽的距离为33.515.0±mm 。

5)换档叉脚内侧面:宽度尺寸为511.00+mm ,表面粗糙度为R a 6.3m μ。

变速器换挡叉加工工艺及夹具设计

变速器换挡叉加工工艺及夹具设计
料等
加工精度:保 证夹具的加工 精度,以满足
加工要求
装配要求:夹 具的装配应符 合设计要求, 保证夹具的稳 定性和可靠性
维护保养:定 期对夹具进行 维护保养,以 保证其使用寿 命和加工精度
04
加工工艺与夹具设计的结合
夹具设计的工艺性分析
夹具设计需要满足加工工艺 的稳定性和可靠性,如夹具 的夹紧力、定位精度等
夹具设计的经济性分析
成本控制:选择合适的材料和加工方法,降低生产成本 效率提升:优化夹具设计,提高生产效率,降低生产时间 质量保证:保证产品质量,减少废品率,降低生产成本 维护方便:设计易于维护的夹具,降低维护成本 环保要求:符合环保要求,降低环保成本 安全性能:保证操作安全,降低安全事故成本
05
夹具设计需要考虑加工工艺 的要求,如加工精度、加工 效率等
夹具设计需要考虑加工工艺 的可操作性和安全性,如夹 具的操作方便性、安全性等
夹具设计需要考虑加工工艺 的经济性,如夹具的成本、
维护成本等
夹具在加工过程中的使用要求
夹具应具有足够的强度和刚度,以保证加工过程中的稳定性和精度
夹具应具有良好的定位精度和重复定位精度,以保证加工过程中的 一致性和稳定性 夹具应具有良好的耐磨性和耐腐蚀性,以保证加工过程中的使用寿命 和可靠性
工艺流程: 加热、保 温、冷却
时间: 根据材料 和工艺要 求确定
冷却方式: 空气冷却、 油冷却、 水冷却等
热处理后 的检验: 硬度、耐 磨性、疲 劳强度等
表面处理工艺
电镀:通过电解作用在工件表面形成一层金属或合金的薄膜,提高耐磨性、耐腐蚀性和 美观性
夹具的动力学性能分析
夹具的稳定性:保证加工过程中的稳定性,避免振动和变形 夹具的刚度:保证加工过程中的刚度,避免变形和磨损 夹具的精度:保证加工过程中的精度,避免误差和偏差 夹具的耐磨性:保证加工过程中的耐磨性,避免磨损和损坏

变速器换挡叉的机械加工工艺规程及夹具设计

变速器换挡叉的机械加工工艺规程及夹具设计

1.零件的工艺分析1.1零件的功用,结构与特点该零件是以φ15.81F8孔套在轴上,并用螺钉径M10×1-7H螺纹孔与轴定位,换挡叉脚卡在双联齿轮中的轴中,变速操作机构通过换挡叉头部的操纵槽带动换挡叉与轴一起在变速箱中滑动,换挡叉脚拨动双联齿轮在花键轴上滑动,就可实现变速功能,从而实现变速器变速。

换挡叉的主要工作表面为操纵槽换挡插脚两端面。

主要配合面为φ15.81F8孔,M10×1-7H螺纹孔和换挡叉脚侧面51 。

该零件属于特殊形状零件,但复杂程度一般。

由于换挡叉在工作时表面承受一定的压力,因此,要求有一定的强度和韧度。

1.2主要加工表面与其要求1换挡叉安装孔孔径Φ15.81F8孔是换挡叉的安装孔,其形状公差遵守包容要求,表面粗糙度12.5µm。

2换挡叉脚端面换挡叉脚端面的厚度为5.9,两端面对孔φ15.81F8轴线的垂直度公差为0.15,内端面与操纵槽的对称面的距离为33.5+0.15,表面粗糙度为6.3µm。

3换挡叉脚内侧面换挡叉脚内侧面的宽度为51,其对称面与换挡叉头对称面同属一个面表面粗糙度为6.3µm。

4换挡叉头两侧面换挡叉脚端面的厚度为9.65,对称面与φ15.81F8孔与换挡叉脚面属同一面,表面粗糙度为6.3µm。

5操纵槽操纵槽的宽度为14.2,槽底为半圆,半径为R7.1,深度为19.1,对称面与换挡叉头内端面的距离为27.6, 表面粗糙度为12.5µm,槽平面部分的倒角为0.8×45°。

6螺纹孔端面螺纹孔M10×1-7H的端面的粗糙组要求为12.5。

2.毛坯的选择2.1确定毛坯的类型,制造的方法和尺寸与其公差①因零件的材料为锻件,要求成批生产,换挡叉的轮廓尺寸不大且有较多不需要加工的表面,所以毛坯选用模锻锻造成形。

②换挡叉属特殊形零件,且加工过程中利用不加工表面进行定位的工序较多又是成皮生产,故零件的毛坯选用为锻模。

变速器换挡叉加工工艺及夹具设计

变速器换挡叉加工工艺及夹具设计

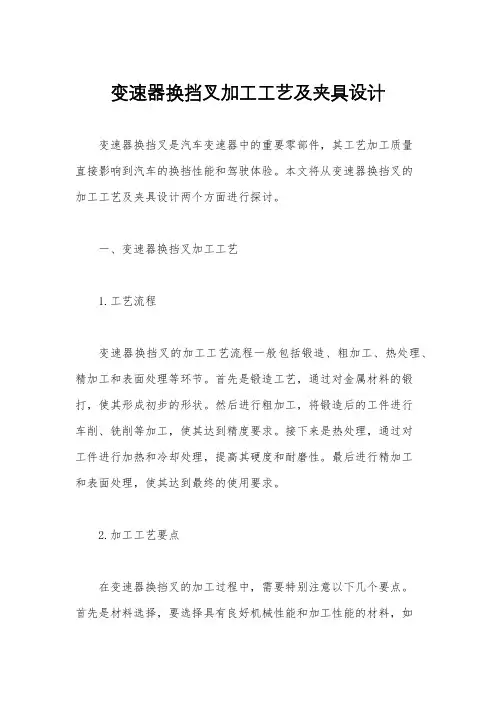

变速器换挡叉加工工艺及夹具设计变速器换挡叉是汽车变速器中的重要零部件,其工艺加工质量直接影响到汽车的换挡性能和驾驶体验。

本文将从变速器换挡叉的加工工艺及夹具设计两个方面进行探讨。

一、变速器换挡叉加工工艺1.工艺流程变速器换挡叉的加工工艺流程一般包括锻造、粗加工、热处理、精加工和表面处理等环节。

首先是锻造工艺,通过对金属材料的锻打,使其形成初步的形状。

然后进行粗加工,将锻造后的工件进行车削、铣削等加工,使其达到精度要求。

接下来是热处理,通过对工件进行加热和冷却处理,提高其硬度和耐磨性。

最后进行精加工和表面处理,使其达到最终的使用要求。

2.加工工艺要点在变速器换挡叉的加工过程中,需要特别注意以下几个要点。

首先是材料选择,要选择具有良好机械性能和加工性能的材料,如优质合金钢等。

其次是锻造工艺,要控制好锻造温度和力度,保证工件的成形质量。

再者是热处理工艺,要根据工件的具体要求选择合适的热处理工艺,确保其硬度和耐磨性。

最后是精加工和表面处理,要采用适当的加工工艺和工艺参数,保证工件的精度和表面质量。

3.加工设备和工装在变速器换挡叉的加工过程中,需要使用各种加工设备和工装。

如车床、铣床、磨床等加工设备,以及各种夹具、模具等工装。

这些设备和工装的选择和使用,直接影响到工件的加工质量和效率。

二、变速器换挡叉夹具设计1.夹具种类在变速器换挡叉的加工过程中,需要使用各种夹具。

如定位夹具、夹紧夹具、支撑夹具等。

这些夹具的设计和使用,对工件的加工质量和生产效率起着至关重要的作用。

2.夹具设计要点在变速器换挡叉夹具的设计过程中,需要特别注意以下几个要点。

首先是夹具的结构设计,要根据工件的形状和加工要求设计合理的夹具结构,保证工件的稳固夹持和加工精度。

其次是夹具的材料选择,要选择具有良好机械性能和耐磨性的材料,确保夹具的使用寿命。

再者是夹具的加工精度,要保证夹具本身的加工精度和装配精度,以及与加工设备的配合精度。

最后是夹具的安全性和操作性,要保证夹具在使用过程中的安全性和操作性,确保操作人员的安全和生产效率。

(工艺技术)变速器换档叉的工艺过程及装备设计

(工艺技术)变速器换档叉的工艺过程及装备设计

目录第一章绪论 (1)1.1 设计目的 (1)1.2 设计任务和要求 (1)第二章零件的分析 (1)2.1零件的作用…………………………………(1)2.1.1对变速操纵机构的要求…………………………(1)2.2零件的工艺分析……………………………(2)第三章工艺规程设计………………………………(2)3.1确定毛坯的制造形式…………………………(2)3.2基面的选择………………………………………变速器换档叉(3)3.3制订工艺路线 (4)3.4机械加工余量、工序尺寸及毛坯尺寸的确定……………………………………………………(5)3.5确定基本用量及基本工时……………………………………………………(7)第四章夹具设计………………………………………(13)4.1问题的提出………………………………(13)4.2 夹具设计的基本要求和步骤…………………………………………(13)4.2.1 基本要求………………………………(13)4.2.2 设计步骤 (13)4.3 夹具设计 (14)小结 (16)致谢 (17)参考文献 (18)变速器换档叉摘要机床变速机构是机床主轴转速或进给量实现变速的具体机构。

它要求机床的使用性能良好,制造、安装及维修方便,同时节约成本。

变速操纵机构常用于工作部件的启动、停止、变速、变向以及控制各种辅助运动等。

本次设计为机床变速换档叉的工艺过程及设计装备,包括它的加工过程及夹具设计,切削用量的选择,加工余量、工艺尺寸及毛坯尺寸的选择,零件的分析等。

关键词:变速、工艺、设计、装备第一章绪论1.1设计目的毕业设计是培养学生综合运用所学的基础理论和专业理论知识,独立解决机床设计问题的能力一个重要的实践性教学环节。

因此,通过设计应达到下述目的。

1)初步掌握正确的设计思想和设计的基本方法\步骤,巩固\深化和扩大所学的知识,培养理论联系实际的工作方法和独立工作能力。

2)获得结构设计,零件计算,编写说明书。

变速器换挡叉的机械加工工艺及专用夹具设计_毕业论文

变速器换挡叉的机械加工工艺及专用夹具设计_毕业论文

制定变速器换挡叉的加工工艺,设计钻φ15及2-M6孔的钻床夹具目录序言 (4)零件的分析 (4)一.零件的工艺分析 (4)二、确定生产类型 (4)三、确定毛坯的种类 (4)工艺规程设计 (4)(一)选择定位基准: (5)(二)制定工艺路线: (5)(三)机械加工余量、工序尺寸及公差的确定: (6)五、夹具设计 (15)(一)问题的提出 (15)(二)夹具设计 (15)六、设计小结 (15)七、体会与展望 (16)八、.参考文献 (16)任务书设计题目:制定变速器换挡叉的加工工艺,设计钻φ15及2-M6孔的钻床夹具设计要求:中批量生产手动夹紧通用工艺装备设计时间:2009.6设计内容:1、熟悉零件图;2、绘制零件图(一张);3、绘制毛坯图(一张);4、编写机械工序卡片;5、绘制夹具总装图;6、绘制夹具零件图;7、说明书谢谢朋友对我文章的赏识,充值后就可以下载说明书,我这里还有一个压缩包,里面有相应的word说明书和CAD图纸及机械工艺卡片。

下载后请联系QQ:1459919609。

我可以将压缩包免费送给你。

欢迎朋友的光临!!!(注:注册账号时最好用你的QQ号,以方便我将压缩包发给你)序言机械制造装备设计课程设计是我们在学完了大学的全部基础课,专业基础课以及专业课后进行的。

这是我们在进行毕业设计之前对所学的各科课程一次深入的综合性总复习,也是一次理论联系实际的训练。

因此,他在我们的大学四年生活中占有重要的地位。

就我个人而言,我希望通过这次课程设计对自己未来将从事的工作进一步适应性的训练,希望自己在设计中能锻炼自己的分析问题、解决问题、查资料的能力,为以后的工作打下良好的基础。

由于能力有限,设计尚有很多不足之处,希望各位老师给予指导零件的分析题目所给的零件是变速器换档叉。

它位于汽车的变速机构上,主要起换档作用。

一.零件的工艺分析零件的材料为35钢,,为此以下是变速器换档叉需要加工的表面以及加工表面之间的位置要求:1、孔Φ15.8以及与此孔相通的、M10螺纹孔。

变速器换挡叉加工工艺及夹具设计

变速器换挡叉加工工艺及夹具设计

机械制造技术课程设计讲明书课程名称:机械制造技术题目名称:变速器换挡叉加工工艺及夹具设计班级:姓名:学号:指导教师:评定成绩:指导老师签名:2021年12月10日名目第一章:零件分析—————————————————————1 1.1、零件的作用———————————————————11.2.零件的工艺分析——————————————————1 1.3、尺寸和粗糙度的要求————————————————2 1.4、位置公差要求——————————————————第二章:毛坯的设计——————————————————2.1选择毛坯—————————————————————2.2确定机加工余量、毛坯尺寸和公差——————————2.3确定机械加工加工余量———————————————确定毛坯————————————————————确定毛坯尺寸公差————————————————2.6设计毛坯图————————————————————第三章:选择加工方法,拟定工艺路线———————————3.1、基面的选择————————————————————3.2、粗基准的选择———————————————————3.3、精基准的选择———————————————————3.4、制定机械加工工艺路线———————————————第四章:加工设备及道具、夹具、量具的选择———————第五章:确定切削用量—————————————————第六章:全然时刻确实定————————————————第七章:夹具设计———————————————————第八章:总结—————————————————————第一章:零件分析1.1、零件的作用题目所给定的零件是变速器换档叉,如以下图所示。

它位于传动轴的端部,要紧作用是换挡。

使变速器获得换档的动力。

1.2.零件的工艺分析由零件图可知,该零件的材料为35#钢,锻造成型,由零件的尺寸公差选择模锻加工成型,保证不加工外表到达要求的尺寸公差。

毕业设计“变速器换挡拨叉”零件的机械加工工艺规程及工艺装备

毕业设计“变速器换挡拨叉”零件的机械加工工艺规程及工艺装备

变速器换挡拨叉零件的机械加工工艺规程及工艺装备任务书机械制造工艺学课程设计的题目定为:设计“变速器换挡拨叉”零件的机械加工工艺规程及工艺装备1.原始数据:(1) 零件图纸(2) 生产批量:大批量2.任务根据所设计零件的材料、尺寸、形状、精度、批量等原始数据和要求,每设计小组独立编制一套机械加工工艺规程,并独立设计某对应加工工序的工装夹具装备。

需要完成的具体任务包括:(1)毛坯图1张(标有详细尺寸、精度公差、加工要求)(2)机械加工工艺过程综合卡片 1 套(3)工装夹具装备装配图1张(4)工装夹具主要零件图 1 张(5)课程设计说明书 1 份目录序言 (1)一、零件的要求和工艺分析 (2)1.1作用及技术要求 (2)1.2主要加工表面 (2)1.3 材质、热处理、工艺性分析 (2)二、零件工艺规程的设计 (3)2.1确定零件毛坯的制造形式,确定毛坯的形状、尺寸和公差,绘制毛坯图 (3)2.2基准的选择 (4)2.3拟定零件的机械加工工艺路线 (4)2.4工序设计计算 (5)三、工装夹具的设计……………………………………………………...…..3.1 零件加工工序的工艺分析,夹具的作用…………………………………..… .3.2 零件的定位、夹紧安装方式,确定工件的定位方案、定位元件……………3.3 夹具结构的设计说明, 确定刀具的导引对刀方式……………………………3.4 各零件的选择和设计意图…………………………………………...…………四、总结…………………………………...………………………………………五、参考文献…………………………………………...……………………….序言机械制造工艺课程设计是在我们完成了全部基础课、技术基础课、大部分专业课以及参加了生产实习之后进行的。

这是我们在进行毕业设计之前对所学各课程的一次深入的综合性的复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。

变速箱换挡叉的加工工艺及夹具设计

变速箱换挡叉的加工工艺及夹具设计

变速箱换挡叉的加工工艺及夹具设计变速箱换挡叉是汽车变速器中的重要部件,其功能是实现汽车的换挡操作。

为了保证换挡的平稳和可靠性,换挡叉的加工工艺以及相应的夹具设计显得尤为重要。

首先,换挡叉的加工工艺可以分为以下几个步骤:1. 材料准备:选择具有良好韧性和抗磨性的合金钢作为原材料,经过切削加工制成符合设计要求的零件。

2. 加工粗加工:通过铣削和车削等加工方式,将换挡叉的外形进行粗加工,使其具备一定的外形尺寸和粗糙度。

3. 加工精加工:在粗加工的基础上,采用刨削、打磨等工艺进一步将换挡叉的外形进行细加工,确保其外表面的光洁度和尺寸精度满足要求。

4. 热处理:经过精加工后的换挡叉需要进行热处理,通常是淬火处理。

淬火可以提高换挡叉的硬度和强度,增加其使用寿命和耐磨性。

5. 表面处理:对经过热处理的换挡叉进行表面处理,通常采用镀铬或喷涂等方式,以提高其表面的光滑度和抗腐蚀性能。

接下来,我们需要设计夹具来确保换挡叉的加工过程中能够保持稳定的定位和加工质量。

1. 安装夹具:设计一个专门的定位安装夹具,使得换挡叉在加工过程中能够稳定地固定在安装夹具上,保证换挡叉的位置和姿态准确无误。

2. 固定夹具:采用夹具将换挡叉牢固固定在夹具上,以防止在加工过程中产生位移或抖动,影响加工质量。

3. 加工辅助夹具:配备一些辅助夹具,用于辅助加工过程中的定位、支撑和夹紧,确保换挡叉在加工时保持稳定和正确的位置。

通过合理的夹具设计,可以使换挡叉的加工过程更加稳定和高效,确保其加工质量和精度。

同时,夹具的设计也需要考虑操作方便性、夹持力的可调性以及适应不同型号换挡叉的可变性,以便满足不同生产需求。

总结起来,变速箱换挡叉的加工工艺和夹具设计是保证换挡叉质量的关键环节。

通过合理的加工工艺和夹具设计,可以提高产品的加工精度和质量,并确保其可靠性和稳定性。

继续写相关内容,1500字4. 装夹夹具:为了确保换挡叉在加工过程中的稳定性和准确性,需要设计适合的装夹夹具。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

摘要随着机械制造技术不断发展,各制造商推出各种各样的先进的汽车零部件制造技术,换挡叉裂解技术就是20世纪90年代出现的一种先进的换挡叉加工新技术,和传统加工技术相比,该技术具有大幅度提高产品质量﹑提高生产率﹑降低生产成本等突出优点而备受业界关注。

我们国家正在不断地改变换挡叉的传统加工方法,加快提高换挡叉的加工水平,不断缩小同先进汽车生产国家的差距,使生产厂与世界先进换挡叉生产水平的差距越来越小,不断加强了我国汽车整体的生产水平。

机械制造工艺学课程设计使我们学完了大学的全部基础课技术基础课以及大部分专业课之后进行的,这是我们在进行毕业设计之前对所学的各课程的一次深入的综合性的总复习,也是一次理论联系实际的训练,因此,它在我们四年的大学生活中占有重要的地位。

AbstractThe manufactory continuously releases the forerunner’s car of various cash kind zero parts manufacturing technique, stir the fork crack solution technique is the stir of a kind of forerunner fork which appears in 90’s for 20 centuries to process a new technique, compared with the traditional processing technology, that technique have significant product quality, raise rate of production and lower production cost etc.We are just national at constantly the change stir fork of tradition process a method, speed an exaltation to stir process of fork level, continuously contract a together advanced car to produce a national margin, for example one an important position in we the university of the level more and more small, continuously strengthened our country the car whole production levelThe machine manufacturing craft learns a course design to make us to carry on after finishing learn all foundation lessons, lesson and part of professional lessons of the technique foundation of university. This is that we are before carry on graduation design to once go deep into of each course learn of synthetic always review, is also an ories to contact actual training, therefore, it occupies an important position in we the university of four years the life.目录任务书.................................. 错误!未定义书签。

摘要 (1)Abstract (2)序言 (4)1.零件的工艺分析 (5)2.毛坯的选择 (5)3.基准的选择 (5)4.拟订机械加工工艺路线 (6)5.确定机械加工余量、工序尺寸及公差 (7)6.选择机床及工艺设备 (8)7.确定切削用量及基本用时 (9)8.填写工艺文件 (11)9. 机床夹具设计 (22)总结 (24)参考文献 (25)序言机械加工工艺规程与工艺装备课程设计是机械制造工艺与机床夹具课程教学的一个不可或缺的辅助环节,是在我们学完了大学的全部基础课、技术基础课以及大部分专业课之后进行的。

它是我们全面综合运用本课程及其有关先修课程的理论和实践知识进行加工工艺及夹具结构设计的一次重要实践。

同时还能培养我们编制机械加工工艺规程和机床夹具设计的能力,这也是我们在进行毕业设计之前对所学课程的一次深入的综合行链接,也是一次理论联系实际的训练。

因此,它在我们的大学学习生活中占有十分重要的地位。

就我个人而言,我希望通过这次课程设计对自己未来将从事的工作进行一次适应行训练,从中锻炼自己的分析问题、解决问题的能力,更好的将理论与实际相结合,为今后参加祖国的现代化建设打下一个良好的基础。

但是由于我的能力有限在设计的过程中可能会遇到好多不懂或者难以解决的问题,希望老师能够给予帮助,同时通过这次地设计能够加深和老师的沟通。

由于能力有限,设计尚有许多不足之处,恳请各位老师给予指教。

1.零件的工艺分析1.1零件的功用,结构及特点该零件是以φ15.81F8孔套在轴上,并用螺钉径M10³1-7H螺纹孔与轴定位,换挡叉脚卡在双联齿轮中的轴中,变速操作机构通过换挡叉头部的操纵槽带动换挡叉与轴一起在变速箱中滑动,换挡叉脚拨动双联齿轮在花键轴上滑动,就可实现变速功能,从而实现变速器变速。

换挡叉的主要工作表面为操纵槽换挡插脚两端面。

主要配合面为φ15.81F8孔,M10³1-7H螺纹孔和换挡叉脚侧面51 。

该零件属于特殊形状零件,但复杂程度一般。

由于换挡叉在工作时表面承受一定的压力,因此,要求有一定的强度和韧度。

1.2主要加工表面及其要求1换挡叉安装孔孔径Φ15.81F8孔是换挡叉的安装孔,其形状公差遵守包容要求,表面粗糙度Ra12.5µm。

2换挡叉脚端面换挡叉脚端面的厚度为5.9mm,两端面对孔φ15.81F8轴线的垂直度公差为0.15mm,内端面与操纵槽的对称面的距离为33.5+0.15mm,表面粗糙度Ra为6.3µm。

3换挡叉脚内侧面换挡叉脚内侧面的宽度为51mm,其对称面与换挡叉头对称面同属一个面表面粗糙度Ra 为6.3µm。

4换挡叉头两侧面换挡叉脚端面的厚度为9.65mm,对称面与φ15.81F8孔及换挡叉脚面属同一面,表面粗糙度Ra为6.3µm。

5操纵槽操纵槽的宽度为14.2mm,槽底为半圆,半径为R7.1,深度为19.1mm,对称面与换挡叉头内端面的距离为27.6mm, 表面粗糙度Ra为12.5µm,槽平面部分的倒角为0.8³45°。

6螺纹孔端面螺纹孔M10³1-7H的端面的粗糙组要求为Ra12.5um。

2.毛坯的选择2.1确定毛坯的类型,制造的方法和尺寸及其公差①因零件的材料为锻件,要求成批生产,换挡叉的轮廓尺寸不大且有较多不需要加工的表面,所以毛坯选用模锻锻造成形。

②换挡叉属特殊形零件,且加工过程中利用不加工表面进行定位的工序较多又是成皮生产,故零件的毛坯选用为锻模。

锻件公差等级为CTB(见表3-1),加工余量查表3-10,换挡叉脚内侧面留单边余量为2mm, φ15.81F8孔不锻出,孔左右两端面的加工余量为2mm.换挡叉头两端面的单边余量为4.25mm.huand换挡叉脚内平端面为1.9mm,外凸端面为2.2mm,操纵槽不锻出,单边余量为7.1mm.2.2确定毛坯的技术要求①未注明锻造图角为R15,拨模斜度为7°②锻件正火硬度为180HBS③材料:35钢2.3绘制毛坯图根据任务书图35变速器换挡叉零件图,在各加工表面上加上机械加工余量,绘制毛坯图,并标注尺寸和技术要求。

3.基准的选择该换档叉零件图中教多尺寸及形位公差以Φ15.81F8孔及其端面为设计基准的。

因此,必须首先加工出Φ15.81F8孔端面及其孔Φ15.81F8,为后续工序作为基准。

根据粗、精基准选择原则,确定各工表面的基准如表3-11所示。

4.1确定表面的加工方法Φ15.81F8孔端面的加工方法为铣削,Φ15.81F8孔的加工方法为钻、扩、铰和孔口倒角,换档叉脚两端面的加工方法铣削-吹砂,其内侧面的加工方法为铣削,叉头两端面、操纵槽的加工方法为铣削,M10³1-7H的加工方法为先铣其端面,后定位钻Φ8孔,深度是8mm,再用机用丝锥攻丝,使其达到M10³1-7H的要求。

具体加工方法分析如下:①Φ15.81孔端面的粗糙度要求为Ra12.5µm,公差等级为IT12,粗铣。

②Φ15.81孔内表面粗糙度为Ra3.2µm,公差等级为IT8,查表4-3知Φ15.81F8孔可用钻-扩-铰。

③Φ15.81孔口倒角未说明,公差等级为IT14,粗糙度为Ra12.5µm,粗车。

④换档叉脚两端面,粗糙度为Ra6.3µm,公差等级为IT12,查表4-5知粗铣可达到要求。

换挡叉脚局部淬火,然后进行吹砂。

⑤换档叉脚内侧面510+0.1,表面粗糙度为Ra6.3µm,公差等级为IT12,查表4-2可知粗铣即可。

⑥换档叉头两侧面,表面粗糙度为Ra6.3µm,公差等级为IT12,查表4-2可知粗铣即可。

⑦操纵槽,宽度14.2mm, 表面粗糙度为Ra12.5µm,公差等级为IT12,查表4-2可知粗铣即可。

4.2拟订加工工艺路线加工余量可采用查表修正法确定。

换档叉零件第一道工序各工步无基准转换,其余各表面加工均用统一基准且基准重合,故只需查得加工余量以及根据零件情况确定加工余量,便可确定工序尺寸。

为保证换档叉脚局部淬火淬深,更要进行一个工艺尺寸链的计算。

根据上述原始资料和加工工艺,查各表面加工余量,确定各表面加工余量,工序尺寸及公差,如表5-1所示。

表5-1 机械加工余量及工序尺寸6.1选择机床⑴工序10,60,70,80,90,铣换挡叉头两端面,叉脚两端面几内侧面时,为提高效率,采用两把镶齿三面刃组合铣刀同时加工,铣操纵槽因要铣出半圆R7.1,所以选用特制直径为φ14.2的圆柱立铣刀,以达到要求。

考虑到零件为成批生产,应选用范围广的机床,因此选用XA6132型卧式铣床能满足要求;工序50用立式铣床。
