奔驰-M271发动机-中文分析
M271发动机培训课程
燃油泵-启动
点火开关打开：燃油泵启动大约5秒，以确
保其充满燃油。
起动时，来自曲轴位置传感器的最初信号。 发动机运转时，来自发动机的转速信号。
燃油泵M3由燃油泵继电器N10/2KA启动，
燃油泵继电器集成于带保险丝和继电器单 元N10/2的后部SAM控制单元。
继电器通过来自EC控制单元的接地信号启
动。触点闭合时，燃油泵经端子87连接到 端子30的正极。端子30由30A保险丝保护。
燃油箱细节部件结构和功能
86 接头螺帽 87 推力弹簧 88 燃油输送单元 89/1 左侧密封板 针脚 1 燃油泵接地 针脚2 燃油表传感器 针脚3 燃油液面感知器 针脚4 燃油泵端子87 89/2 右侧密封板 90 至接头A的燃油压力管路 91 燃油连接管路 95 吸入式喷射泵 B4/1 左侧燃油表传感器 B4/2 右侧燃油表传感器 B4/3 油箱压力传感器 M3 燃油泵 A 至带集成式燃油压力调节器的 燃油滤清器 B 燃油压力调节器回流管路 C 从左侧燃油室至输送单元的 燃油吸入压力
功能： 为所有喷油嘴提供足够量的燃油以 及一致的燃油压力。带阀门的诊断 孔用于在测试和安装工作中释放燃 油压力
再生
燃油蒸汽控制系统防止燃油蒸汽逸入大气。方式是将燃油蒸汽暂时存 储在活性碳罐内。
ห้องสมุดไป่ตู้
当发动机运行时，存储在活性碳罐内的燃油蒸汽通过净化控制阀被吸
入并在发动机内燃烧。当出现下列情况时，活性碳罐内发生再生反应。 净化控制阀通过控制单元启动，对再生过程进行控制。再生量由转换
A
5 5 /1 5 5 /3
C
当压力升至设定值以上时，膜片55/5被压向推力弹簧55/6.安装在膜片的阀
门55/3打开回流B通道。当压力下降到设定值以下时，阀门在推力弹簧 55/6的作用下重新关闭。
M271 EVO_chs - 精简版
全新271 EVO发动机 1.1全球培训–最佳的汽车培训课程轿车传动系统4缸汽油发动机新M271 EVO高级学员讲义________________________________PBM1-PA12305.05.09Status________________________________1.1 全新271 EVO发动机2 M271 EVO的新特性1.1全新271 EVO发动机271 EVO发动机TT_00_00_000546_FA在本培训单元中，您将获得有关271 EVO发动机的新特性和更改信息。
最近几年中，梅赛德斯-奔驰内部名称为M271的4缸火花点燃式发动机在C级、E级、CLK和SLK敞篷跑车等车辆中都有卓越的表现。
M271 EVO这款四缸发动机充分体现了梅赛德斯-奔驰近年来所倡导的量产车小型化理念。
虽然以采取措施减少油耗为重点，但同时也提高了动力性能和扭矩值。
发动机271剖面图TT_01_10_000537_FA全新271 EVO发动机 1.1 EVO发动机的新特性2.1.1 M271M271 EVO 的特性包括：x改进的凸轮轴调节器x低噪音链条传动x可调机油泵x直接喷射x热量管理x废气涡输增压2.1.2 开发目标保持1.8升排量不变的情况下重新设计发动机的焦点目标在于：x减少油耗x在保持使用95 RON燃油不变的情况下，提升发动机性能，将最高功率从135千瓦提高到150千瓦（提高了11%）x将最大扭矩从250牛顿米提高到310牛顿米（提高了24%），从而也让客户体验到更多的驾驶乐趣x满足EU5法规x优化/标准化部件和装配工作流程x调整发动机机械部件以适应提升的机械负荷和热负荷，并且改善摩擦特性x改进前代装备出色的NVH特性2.1.3 NVH最优化（噪音和振动最优化）通过众多开发步骤改进了M271 EVO发动机的噪音特性。
根据前代发动机的经验以及发动机早期开发阶段中的计算机模拟，对与声学有关的部件做了进一步改进。

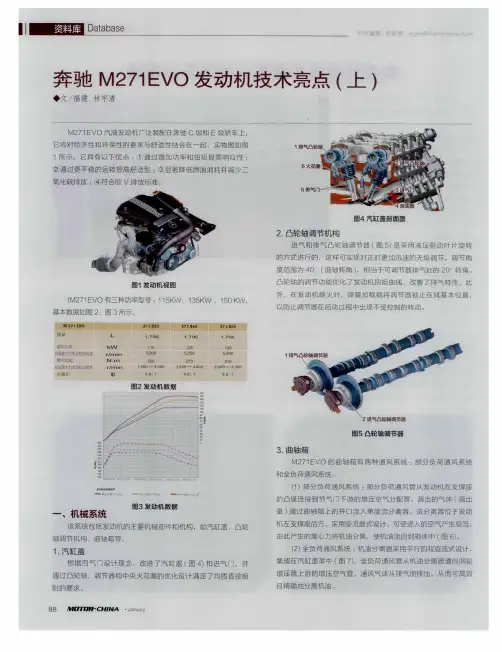

奔驰M271EVO发动机技术亮点(上)
Ｄａｔａｂａｓｅ
２７ｔ，ｅ６Ｏ
１ ７９ ６ ．
１５０ ５，５００ ３１０ ２－∞Ｏ～ ４。３００ ９．３ ：
图２发动机 数据
图４汽缸盖 剖面图
２．凸轮 轴调 节机 构
进 气和 排 气 凸 轮轴 调 节 器 （图 ５）是 采用 液 压 驱动 叶 片旋 转 的方 式进 行 的 ，这 样 可实 现对 正 时更加 迅 速的 无级 调节 。调 节 角 度范 围为 ４０。ｆ曲轴 转角 ），相 当于可 调节 器排 气处 的 ２Ｏ 转角 。 凸轮 轴 的调节 功 能优 化 了发动 机扭 矩 曲线 ，改 善 了排气 特 性 。此 外 ，在 发 动机 熄 火 时 ，弹簧 加 载 销将 调 节 器锁 止 在其 基 本 位置 ， 以 防止调 节器 在启动 过程 中 出现不 受控制 的转 动 。
油箱 中 （虹 吸原理 ），确保 左右 两侧燃 油量 相 同。 （３）燃 油 泵控 制 单 元 ：通过 ＰＷ Ｍ 信号 促 动燃 油 泵 ， 同时还
读取 燃 油 压 力传 感 器 的信 号 ，并 将 该 压力 信 号 与标 准 压 力 对 比 ， 据此 促 动燃 油泵 ，以使 实 际压 力与 标 准 压力 相接 近 。此 外 ，还 作 为 ＣＡＮ Ｃ 的 用户 ，参与 ＣＡＮ通 信 ，例 如与 发动机 控制 单 元通信 ， 根据 发动 机的 要求调 节燃 油泵 工作 。
一 、 机械系统
奔驰M271EVO_发动机技术亮点(_上)
图1 发动机视图图4 汽缸盖剖面图图5 凸轮轴调节器一、机械系统该系统包括发动机的主要机械部件和机构，如汽缸盖、凸轮轴调节机构、曲轴箱等。
tM271EVO 有三种功率型号：115KW、135KW 、150 KW，基本数据如图2、图3所示。
1.796 1.796 1.796Lз~~~kW N.m r/minr/min功率最大时发动机的转速额定功率最大扭矩扭矩最大时发动机的转速凸轮轴调节机构进气和排气凸轮轴调节器(图5)是采用液压驱动叶片旋转6 火花塞1 排气凸轮轴2 进气凸轮轴3 进气门4 喷油器5 排气门曲轴箱1 排气凸轮轴调节器2 进气凸轮轴调节器图3 发动机数据图7 全负荷通风示意图图6 部分负荷通风示意图1 漏出气体入口4 双旋流式机油分离器2 容积分离器5 漏出气体出口3 缓坡链条传动凸轮轴由最新研发的“齿形衬套链”驱动，不仅减轻了质量图8 链条传动1 正时链条2 链条导轨8 链条张紧器3 曲轴4 机油泵5 平衡轴6 平衡轴驱动链条7 惰轮图9 低压系统0N118 燃油箱控制单元(1)燃油泵：由燃油泵控制单元促动，产生3.8bar 左右的燃油压力， 将其输送至燃油高压泵，最大输送速率为130L/h。
图10 高压系统18 油轨20 燃油高压泵B4/6 油轨压力传感器Y76/1 汽缸1的喷油器Y76/2 汽缸2的喷油器Y76/3 汽缸3的喷油器Y76/4 汽缸4 的喷油器Y94 油量控制阀A 来自燃油箱的供油（低压燃油）B 供至油轨的供油（高压燃油）20/1 驱动器尼器二、燃油供给系统的燃油供给系统由低压回路和高压回路组成，低3.8bar(1bar=105Pa)左右的燃油压力，经高压回路(1)燃油高压泵：燃油高压泵是单柱塞泵，位于汽缸盖的后部，根据缸内直喷的需求，产生120bar 左右的燃油压力，并输送至。
梅赛德斯-奔驰m272发动机资料
奔驰M272发动机资料M272发动机的概述梅塞德斯奔驰公司的M272系列发动机是从M112系列V6发动机发展而来的,采用四气门DOHC结构,气缸夹角为90°。
M272系列有E25、E30和E35三种发动机,其中,E35发动机是梅塞德斯奔驰旗下的一款明星机型,因其技术先进,性能优异而被用于多款车型之中.M272发动机参数M272为V6发动机，汽缸夹角为90°、6000 r/min时达到最大功率200kW、2500～5000r/min 最大扭矩350N·m。
M272发动机汽缸盖、曲轴箱均采用铝材制造。
活塞、连杆和缸套均采用现代设计理念，不仅减轻了重量而且增加了灵活性，提高了操作的平稳性。
梯形锻钢连杆使重量减轻了20%，大大地改善了新型6缸发动机运转的平稳性。
连杆的梯形活塞销座为新设计。
活塞销润滑方式是从活塞顶部注入润滑油，而不是通过连杆上独立的孔来飞溅润滑，油道上安装了喷油嘴来冷却活塞。
M272发动机在两个汽缸组之间安装了一根平衡轴来平衡V6发动机的理论二次振动，确保运转平稳，该平衡轴由正时链驱动，其转速与曲轴相同，但转动方向与曲轴相反。
M272发动机组成部件位置分布图部件概述1. 热膜式空气流量传感器空气流量传感器采用新型的热膜式空气流量传感器（HFM6 Bosch），输出信号由以前的电压信号变为频率信号。
其截面也由圆形变为椭圆形。
发动机控制模块参考此信号来确定喷油量。
壳体内仍然集成了一个传统的进气温度传感器。
2. 曲轴位置传感器曲轴位置传感器B70位于左排汽缸盖后侧，靠感应焊接在飞轮上的信号发生器获得发动机转速和曲轴的位置信号。
齿圈有两个缺齿，合一计58个齿（60-2），每个4mm宽的齿引起曲轴位置传感器的信号变化。
在齿中间的位置时，信号从大约5V变为0V。
在两个缺齿的间隙内，没有信号变化。
曲轴位置传感器B70的电源由发动机控制模块供给，为5V3. 凸轮轴位置传感器为了实现凸轮轴的调节，M272采用了4个凸轮轴位置传感器。
奔驰comand系统说明书
奔驰comand系统说明书（1）故障症状该车底盘型号为W211,配置M271发动机，故障症状如下：开启CO-MAND系统后出现自动关闭现象，同时喇叭不响，远光灯不能使用。
（2）诊断与检修对故障进行确认，发动机顺利启动且有力，检查喇叭和灯光，正常，打开收音机。
没有发现COMAND系统自动关机现象。
使用诊断仪进行快速测试，读取故障码，可以看出多个控制模块有电压过低的故障。
初步判断蓄电池有过亏电现象，导致以上系统和部件间歇失效。
（3）对蓄电池进行充电，大约20min后COMAND显示屏突然显示“COMAND现在关闭”信息，收音机随即自动关闭，按开关没有反应。
重新打开点火开关，COMAND系统恢复正常，10min后又自动关闭。
判断故障原因，与系统电压过低无关，COMAND系统恢复正常，10min后又自动关闭，判断故障原因，与系统电压过低无关，应是COMAND系统自身出现问题。
对COMAND系统进行升级，故障依旧。
拆下COMAND控制模块，检查插头，没有松动和腐蚀的情况。
测量供电及搭铁线路，都正常。
将COMAND控制模块的硬盘去掉，进行测试，依然不行。
用示波器测量CAN总线信号波形，正常。
找来同款车型的CO-MAND控制模块，进行调换，故障依旧，说明不是COMAND 系统自身原因，而是其受到了外部因素的影响。
（4）查看后SAM控制模块的工作数据，发现其显示的蓄电池电压只有9V左右，而此时车辆已连接充电机，蓄电池至少有13V。
查阅电路图，得知后SAM控制模块的蓄电池电压信号是由蓄电池传感器通过LIN总线传送过来的，后SAM控制模块再通过CAN B 总线将该信号传送到 COMAND 控制模块。
蓄电池传感器位于蓄电池负极上，检查蓄电池传感器，外观良好，进行更换处理，故障彻底排除。
（5）总结本例故障原因是蓄电池传感器损坏，它向后SAM控制模块传送错误信号，造成能源管理系统逐步地切断用电设备，COMAND系统出现反复关机的现象。
奔驰m271vvt原理 -回复
奔驰m271vvt原理-回复奔驰M271 VVT（可变气门正时）原理引言：在现代汽车工业中，发动机是最重要的部件之一。
它们的设计和性能直接影响着车辆的整体性能和燃油经济性。
奔驰M271 VVT是梅赛德斯-奔驰公司开发的一种先进的可变气门正时技术，旨在提高发动机的效率和动力输出。
本文将逐步解释奔驰M271 VVT的工作原理，并介绍它的优点和应用。
第一部分：可变气门正时技术的基本原理可变气门正时技术是一种通过调整发动机气门的开启和关闭时间来改变气门正时的技术。
它可以根据发动机负荷和转速的变化，调整气门的开启和关闭时间，以优化燃烧效率和动力输出。
第二部分：奔驰M271发动机的可变气门正时技术奔驰M271发动机是一款采用可变气门正时技术的发动机。
它通过一个称为凸轮轴调节器的装置来控制气门正时。
凸轮轴调节器由一个液压控制器和一个可变凸轮轴组成。
第三部分：液压控制器的工作原理液压控制器是奔驰M271 VVT系统的核心组件之一。
它由一个液压泵、一个压力传感器和一个控制阀组成。
液压泵将压力油送至控制阀，控制阀根据压力信号控制凸轮轴调节器的工作。
第四部分：可变凸轮轴的工作原理可变凸轮轴是奔驰M271 VVT系统的另一个关键组件。
它由两个凸轮轴组成，一个是用于低速和部分负荷工况的小凸轮轴，另一个是用于高速和高负荷工况的大凸轮轴。
根据发动机负荷和转速的变化，液压控制器将控制凸轮轴的切换，从而改变气门正时。
第五部分：奔驰M271 VVT系统的优点奔驰M271 VVT系统具有多个优点。
首先，它能够在不同工况下优化发动机的燃烧效率，提高燃油经济性。
其次，它可以实现更好的动力输出，提高驾驶体验。
此外，该系统还能够降低排放和减少噪音振动。
第六部分：奔驰M271 VVT系统的应用奔驰M271 VVT系统广泛应用于梅赛德斯-奔驰公司的不同车型中。
它为这些车辆提供了更高的动力性能和燃油经济性。
此外，它也为这些车辆的环境友好性和驾驶舒适性做出了贡献。
浅谈奔驰M271860型发动机起动困难故障诊断与排除
浅谈奔驰M271860型发动机起动困难故障诊断与排除作者：佘冬顺来源：《汽车与驾驶维修（维修版）》2018年第02期摘要：本文介绍奔驰M271860型发动机，由于进气凸轮轴调节轮位置提前半个齿位，导致发动机控制单元在短时间内识别不到，1缸的点火上止点，引起发动机起动困难的诊断与排除。
关键词：M271860型发动机;凸轮轴调节轮;位置提前;起动困难中图分类号：U471.14 文献标示码：A1故障现象一辆底盘号为W212的2010款奔驰E260 CGI（缸内直喷）轿车，行驶34 900 km，在高速公路行驶时，发动机故障灯突然点亮，一会儿就熄灭了，但加速畅顺。
直到下次起动发动机时出现了起动困难，发动机故障灯亮起。
2初步检查故障根据车主反映的情况，先用奔驰专用检测电脑XENTRY做快速测试，读取故障码为：P261062（发动机关闭时间存在不可信的数值，信号比较有故障）;P034062（进气凸轮轴位置传感器存在电器故障，信号比较有故障）。
根据故障码做引导测试，用XENTRY诊断议直接控制进气凸轮电磁调节阀动作时，发动机明显抖动偏大，停止电磁调节阀动作时发动机运转平稳。
关闭发动机后再次起动，并为出现起动困难现象，但关闭大约10 min后，再次起动时出现故障现象。
根据经验判断，发动机供油系统内泄压导致油压不足，油泵需运转几分钟后，才能形成足够的油压供发动机起动。
由于这辆车配备的发动机型号为M271860缸内直喷发动机，供油系统分为低压部分与高压部分。
使用举升机将车辆升起，拆下发动机底板和变速器底板，然后接上油压表测试低压油路的泄漏状况，起动发动机后油压表显示为4.3 bar。
关闭发动机后等待30 min观察油压表显示为3.8 bar，在正常压力范围内。
由于高压部分是无法接油压表测量的，只能通过XENTRY电脑检测高压燃油系统的密封性，显示高压燃油系统密封性良好[1]。
问题很有可能出现在点火正时机构上。
3 M271860型发动机电控系统工作原理将钥匙移至起动位置时，发动机控制单元通过底盘网络CAN.E，接收来自电子点火开关（EIS）控制单元的起动信号。
奔驰12缸发动机M279AMG简介(二)
尽快 达 到 工作 温 度 ，从 而 提 高 了 发动 机 暖 机 的 速 度 。
图１ ６ Ｙ７ ７ ／ １被 促 动
３ ． 轮 和 涡 轮 的 惯 性 ，在 车 辆 开 始 减
［
俐
Ｅ ｎ
川 搽
：
．
闭（ 图１ ７ ） 。
的 压 力 传 感 器 ，右 汽 缸 列 空 气 滤 清 器下 游 的 压 力 传 感 器 ，节 气 门
促 动 器 上 游 的 压 力 传 感 器 ，增 压 压 力 、节气 门促 动 器下 游 的压 力
传 感 器 ，增 压 空 气 分 配 器 的 压 力 、油 门 踏 板 传 感 器 ，驾 驶 员 的 负 荷 请 求 、曲 轴 霍 尔传 感 器 ，发 动 机 转 速 、爆 震 控 制 、 变 速 器 过 载
２ ． 一 ：２ Ｉ ｌ ＿埔 】 ｛ 、 ＿ ｌ ＇ ， Ｊ 控 制 ｌ ｆ ｉ ＇ ｌ ｆ Ｊ ￣ Ｌ ， Ｉ ｉ 轮： ｝增Ｊ Ｉ 、 ’ ｉ Ｃ 冷 搽 ； Ｉ ２ Ｌ ；［ ｛ ＿增 Ｌ（未冷 ２ 、 ¨） ：（ ’增 Ｙ ７ １ ．增 Ｊ Ｉ Ｊ 制 侧 涡轮 增 ｊ ｔ ： 涡轮：＋ ； １ ） Ｊ ｌ ｆ 、 ：ｌ ｉ ｒ ， ：ｌ ｊ ｌ Ｉ ｛ 。 Ｅ ： ＾ 进 ｔ（ 冷』 、 ｆ Ｊ ） ；Ｉ ） 废 ｅ ； 人 ：
奔驰 １ ２缸发动机 Ｍ ２ ７ ９ Ａ Ｍ Ｇ 简介 ‘ 二）

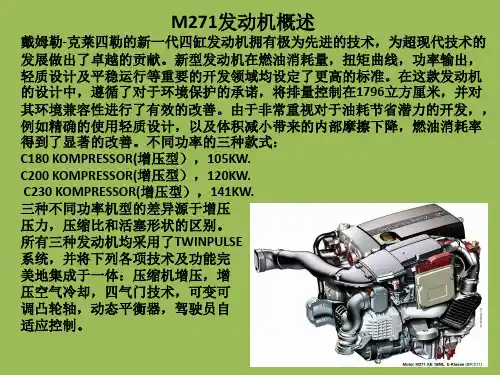

梅赛德斯-奔驰M271发动机
P01.00-223（增压型）， 增压型），105 kW / 143 bhp C 200 Kompressor（增压型）， 增压型），120 kW / 163 bhp C 230 Kompressor（增压型）， 增压型），141 kW / 192 bhp
现在型号命名（C 180 - C 230）仅反映功率的分类等级，不再作为排量的直接参考。从以往的前辈车型中我们已经获知，在全部机型中，如果通过机 械增压提高了平均充气压力，也就确保了功率和扭矩的增强，以及低转速范围内扭矩曲线的改善。 三种不同功率机型的差异源于增压压力、压缩比和活塞形状的区别。 所有三种发动机均采用了 TWINPULSE（双脉冲）系统，并将下列各项技术及功能完美地集成于一体： ∗ 压缩机增压 ∗ 增压空气冷却 ∗ 四气门技术 ∗ 可变可调凸轮轴 ∗ Lanchester 动态平衡器 ∗ 驾驶员自适应控制
我们将循序渐进地为你讲解该本次课程的内容。
祝你好运 发动机组
10/04
汽车 维修顾问<> 汽油发动机 第 1 部分， 部分，M271 高级培训 欢迎
1
汽油发动机发展史
2004 年 10 月 29 日
进气口喷射式 4 缸发动机
销售名称 生产期限 发动机系列号 排量 缸径/冲程 压缩比 额定功率 额定扭矩 cm³ mm ε kW/PS，相应转速 rpm 牛顿米，转速 200/8（BR 115） 1968 - 1976 115.923 1988 87 / 83.6 9 70（95），4800 156，2800 190 E 2.0（BR 201） 1982 - 1993 102.962 1996 89 / 80.2 9.1 90（122），5100 178，3500 E200（BR 124） 1985 - 1995 111.940 1998 89.9 / 78.7 9.6 100（136），5500 190，4000 C200 增压型. （BR 203） 2000 –至今 111.955 （EVO） 1998 89.9 / 78.7 9.5 120（163），5300 230，2500-4800
M271EVO
P01.00-3189-00
新型四缸汽油发动机 M 271 EVO 介绍 q
7
经许
许录
术状态
概述
P01.10-2999-00
发动机视图
M 271 EVO 控制端
M 271 EVO 动力输出端
8
q 新型四缸汽油发动机 M 271 EVO 介绍
经许
许录
术状态
P01.10-3000-00
概述
M 271 EVO 排量 额定功率 额定扭矩 压缩比
这些管状的钢制轴插在外壳的轴承槽中，并通过 螺栓固定在质量不均衡的配重块上。质量不均衡 配重块的表面还用作壳体中轴的定位器和轴向轴 承。
i 注意
用于固定平衡轴的壳体位于油底壳内，并且 通过螺栓从下面固定在曲轴箱上。该壳体还 充当梯式框架，用作轴承座的加强桥，因此 加强了对曲轴箱的横向支撑。
P03.00-2038-00
9.3 : 1
320 300 280 260 240 220 200 180 160 140 120 100
1000
2000
发动机性能曲线图 M 271 EVO （115 千瓦）
P (kW)
160 150 140 130 120 110 100 90 80 70 60 50 40 30 20 10 0
为此，采用了新型单套筒链。
i 注意
除了质量减轻之外，由于链节撞击链轮各侧 的齿肩并吸收部分撞击脉动，也减小了齿根 中衬套的撞击力。
14
q 新型四缸汽油发动机 M 271 EVO 介绍
经许
许录
术状态
机械部件
链条传动
1
2
8 3
P05.10-2414-00
奔驰M发动机详解
M27 1缸体使用铸铝，缸套使用铸铁，可以维修一次.发动机被设计成基础排量displacement of 1796 cc.105 kW/143 HP in C 180 Kompressor120 kW/163 HP in C 200 Kompressor125 kW/170 HP in C 200 CGI141 kW/192 HP in C 230 Kompressor发动机的命名不在依照排气量，而是根据发动机的输出，机械增压器相上一代发动机但更加有效率，而且使得中段扭矩的输出更加理想。
汽缸盖：KE 与 DE 的汽缸盖是不同的，DE型的汽缸盖如上图，一个进气管有两个进气口, 使用铸铝。
而且发动机象M111一样使用四气门，火花塞在中间，DE型的喷油头在两个进气口之间。
活塞左图是KE型的活塞，右图是DE型的活塞，DE型的活塞为使得浓混合气更加靠近火花塞所以改变了活塞顶部活塞高度：DE 34.9 mm活塞高度：KE 29.9 mm机油泵Lanchester balancer：为了减低2次惯性力（2nd order forces of inertia）所以安装了Lanchester balancer ，Lanchester balancer在安装时需要初始位置，同时Lanchester balancer与机油泵安装在一起。
产生的机油压力在2.5至3大气压反面部分负荷曲轴箱通风和部分负荷油气分离器满负荷曲轴箱通风和满负荷油气分离器曲轴箱通风/油气分离器：M271 装备两个曲轴箱通风系统:* 部分负荷曲轴箱通风和部分负荷油气分离器-* 满负荷曲轴箱通风和满负荷油气分离器部分负荷曲轴箱通风（如图）, 上面的黑盖是油气分离器，为防止超压的空气通过管线上安装有单向阀。
注意安装方向满负荷曲轴箱通风在气门室盖上。
180°凸缘凸轮轴：M271使用双顶置，双可变正时系统。
DE 发动机的排气凸轮轴是有相位差的，两气门开启不同步，这样使得排气得到了改进。
奔驰轿车1.8L废气涡轮增压直喷式汽油机介绍
98·July-CHINA 奔驰轿车表1 M271-evo型增压直喷式汽油机与其老机型主要技术参数的对比奔驰公司内部命名为“M271”的1.8L 四缸汽油机,从2002年起其机械增压机型就一直作为C 级、E 级和SLK 级轿车动力的基本型汽油机。
该机改型设计的重大变化是从进气道喷射发展到缸内直接喷射,以及从机械增压发展到废气涡轮增压。
其中,除了功率提高到150kW 之外,还实现了在2 000r/min 时就将扭矩明显地提高到310Nm。
这种“低端扭矩”特性还能与缸内直接喷射提高热效率以及降低功率损失相结合,在提高行驶动力性能的同时明显地降低了燃油耗。
已达到的功率和扭矩型谱满足了奔驰C 级、E 级和SLK 级轿车系列对四缸汽油机的要求。
这种汽油机进一步改型设计的目标是在保持1.8L 排量不变的情况下达到以下目标:① 明显地降低燃油耗；② 在保持以高辛烷值(ROZ=研究法)燃油为基础的设计不变的情况下,将发动机最大功率从135kW 提高到150kW(+11%)；③将扭矩从250Nm/2 800r/min 提高到在2 000r/min 时就已达到310Nm(+24%),从而扩大用户实际应用的行驶范围(低端扭矩)；④ 进一步优化老机型已相当出色的NVH(噪声-振动-刚性)性能；⑤ 满足欧5废气排放法规的要求；⑥ 发动机零件和装配工艺的优化与标准化。
为了满足这些要求,下列结构设计已进行了重点改进:① 改成废气涡轮增压和缸内直接喷射相结合；② 应用可调式机油泵；③ 应用热管路系统；④ 在降低摩擦的同时,发动机结构设计适应提高的机械和热负荷；⑤ 开发创新的控制和调节策略；⑥ 优化发动机的NVH(噪声-振动-刚性)性能。
一、结构特点表1所示为M271-evo型增压直喷式汽油机与其老机型主要技术参数的对比。
1.汽缸盖和发动机控制新款增压直喷式汽油机的汽缸盖(图1)因采用缸内直接喷射而与进气道喷射的老机型有所不同,并且其进气道已按直喷式汽油机所需要的涡流比进行了匹配。
奔驰M271发动机点火系统, 功能
GF07.10-P-1005MG点火系统, 功能15.12.09发动机271.8 车型中 204.0 /2, 207.3 /4, 212.0 /2点火系统的功能要求, 一般信息扭矩协调功能的各种要求也被考虑在内.接头 87 M 接通 (发动机正时启用)对于以下部分功能, 朝着 "延迟" 或 "提前" 方向调节点火角:点火系统, 一般信息要点单火花点火线圈直接插入各气缸 (T1) 中.-怠速自动调节电控多端顺序燃料喷注/点火系统 (ME-SFI) 控制单元 (N3/10)-惯性燃油切断为点火系统读取以下传感器和信号:-变速箱过载保护 (适用于自动变速箱)-爆震传感器系统-后部爆震传感器 (A16/1)-扭矩协调-前部爆震传感器 (A16/4)-进气凸轮轴霍尔传感器 (B6/15), 进气凸轮轴位置点火系统的功能顺序-排气凸轮轴霍尔传感器 (B6/16), 排气凸轮轴位置在点火正时的那一刻, 电控多端顺序燃料喷注/点火系统 (ME-SFI) -冷却液温度传感器 (B11/4)[ME] 控制单元在 "接头 1" 初级电路的接地端中断各点火线圈.-增压空气温度传感器 (B17/8)-节气门下游的压力传感器 (B28/7), 发动机负荷根据来自电控多端顺序燃料喷注/点火系统 (ME-SFI) [ME] -曲轴霍尔传感器 (B70), 发动机转速和曲轴位置控制单元的输入信号, 根据特性图确定点火角.气缸排列和点火顺序1, 2, 3, 4气缸 1 至 4271发动机 271诊断可使用 Xentry diagnostics 检查点火角.P01.10-2946-01第1页，共1页© Daimler AG，11-5-4，G/11/10, gf07.10-p-1005mg, 点火系统, 功能PDF 文件使用 "pdfFactory Pro" 试用版本创建发动机 271.8 车型中 204.0 /2, 207.3 /4, 212.0 /2'。
奔驰M271发动机课程内容
M271凸轮轴调节原理
M271发动机,两凸轮轴均配备凸轮正时调整 叶片状凸轮轴正时调整阀,使得凸轮轴正时可 连续性调整。其中进气凸轮轴可提前调整30度 排气凸轮轴可滞后调整40度。 其中排气凸轮轴调整机构具有另外的回复 弹簧，进气凸轮轴在全负荷时不触发，排气 凸轮轴只在部分负荷触发。 凸轮轴正时调整器由螺栅安装于凸轮轴前 端中央，经由电磁阀控制。
M271发动机课程内容
1 发动机的装备车型及相关参数 ２发动机机械系统 ３废气再循环系统 ４发动机控制系统 ５进气系统 ６点火系统 ７燃油系统 ８排气系统
增压压力控制ቤተ መጻሕፍቲ ባይዱ能
增压压力控制依懒于下列条件： 1发动机转速 2负荷请求 3发动机控制的安全功能，列如爆震控制，波 箱过载保护功能和三元催化器过热保护功能。 通过机械增压，可以获得发动机扭矩的提 升，尤其在低转速的情况下。压缩后的空气 在中冷器内得到冷却，进气量增加，相应的 喷油量由发动机电脑计量。进气增压压力由 压力传感器（进气歧管）感知并以电压信号 的形式传送给发动机电脑。 发动机电脑根据脉谱图和负荷情况，通过 再循环节气门来调节增压压力。在全负荷时， 产生最大的增压压力（再循环节气门关闭）。
发动机供电分析
1 分析HR SLP EKP STR 的作用： 1 HR 是主继电器KN的控制线，是由ME 电脑控制，受它的所有出发条 件触发。 2 SLP 是二次空气喷射泵继电器，根据它的开启条件由ME 电脑控制。 3 EKP 是到油泵电脑的控制信号线，在没有控制时是高电平，控制时是 低电平。而在油泵电脑上还有CAN 线，在CAN 和EKP 之间任何一条断 掉都还是可以着车，只有同时都断掉就不能着车，它们有替代功能。 4 STR 是启动机继电器的控制线，由ME控制。
发动机供电分析
奔驰M271发动机中文资料
M271缸体. 缸体使用铸铝，缸套使用铸铁，可以维修一次displacement of 1796 cc. 发动机被设计成基础排量105 kW/143 HP in C 180 Kompressor120 kW/163 HP in C 200 Kompressor125 kW/170 HP in C 200 CGI141 kW/192 HP in C 230 Kompressor发动机的命名不再依照排气量，而是根据发动机的输出，机械增压器相比一代发动机更加有效率，而且使得中段扭矩的输出更加理想。
．汽缸盖：使用铸型的汽缸盖如上图，一个进气管有两个进气口, 的汽缸盖是不同的，KE 与DE DE型的喷油头在两个进气口之DE铝。
而且发动机象M111一样使用四气门，火花塞在中间，间。
活塞型的活塞为使得浓混合气更加靠近火花塞所DEKE型的活塞，右图是DE型的活塞，左图是以改变了活塞顶部DE 34.9 mm 活塞高度：KE 29.9 mm活塞高度：机油泵Lanchester balancer：为了减低2次惯性力（2order forces of inertia）所以安装了Lanchester balancer ，Lanchester ndbalancer在安装时需要初始位置，同时Lanchester balancer与机油泵安装在一起。
产生的机油压力在2.5至3大气压反面满负荷曲轴箱通风和满负荷油气分离器部分负荷曲轴箱通风和部分负荷油气分离器曲轴箱通风/油气分离器：M271 装备两个曲轴箱通风系统:* 部分负荷曲轴箱通风和部分负荷油气分离器-* 满负荷曲轴箱通风和满负荷油气分离器部分负荷曲轴箱通风（如图）, 上面的黑盖是油气分离器，为防止超压的空气通过管线上安装有单向阀。
注意安装方向满负荷曲轴箱通风在气门室盖上。
180°凸缘凸轮轴：M271使用双顶置，双可变正时系统。
DE 发动机的排气凸轮轴是有相位差的，两气门开启不同步，这样使得排气得到了改进。
奔驰271发动机介绍.doc
全球培训–最佳的汽车培训课程轿车传动系统4缸汽油发动机新M271 EVO 高级学员讲义________________________________PBM1-PA123Status 05.05.09________________________________此文件仅用于培训。
不可将进行的练习简单地应用到实际操作中。
必须始终遵守所在国家的法律、法规、规范。
培训文件不包含正在进行的更新服务。
对车辆进行作业时，必须使用相关车辆制造商提供的最新服务中心辅助工具［如EPC net、WIS net、诊断辅助系统（DAS）、专用工具］。
德国印刷2009 梅赛德斯-奔驰版权所有出版方：全球培训此文件及其所有部分均受版权法保护。
有关文件的任何进一步处理或使用都必须事先取得梅赛德斯-奔驰的书面许可，尤其是对文件进行复制、传播、改编、翻译、微缩拍摄、存储和/或在电子系统（包括数据库与在线服务）中进行处理。
注意：“雇员”一词表示包括男性和女性雇员。
1511 2730 1st 中文版本05.05.2009 60目录目录1情况介绍 (1)1.1欢迎 (1)1.2时间安排 (1)1.3培训课学习目标 (1)1.4培训课共识 (1)1.5电子培训的问题 (2)2M271 EVO的新特性 (3)2.1全新271 EVO发动机 (3)2.2M271 EVO改进的凸轮轴调节器 (5)2.3M271 EVO低噪音链条传动 (7)2.4M271 EVO可调机油泵 (10)2.5M271 EVO直接喷射 (11)2.6M271 EVO涡轮增压器 (13)2.7M271 EVO热量管理和冷却回路 (15)3理论– M271 EVO低压和高压燃油系统 (17)3.1W204低压和高压燃油系统 (17)3.2W204中的燃油系统 (17)3.3理论 - W204低压燃油系统 (19)3.4M271 EVO高压燃油系统 (21)3.5M271 EVO高压泵 (22)3.6理论 - M271 EVO高压系统 (26)3.7理论相关的结论介绍- M271 EVO低压和高压燃油系统 (27)4实践– M271 EVO低压和高压燃油系统 (28)4.1实践–测试M271 EVO低压和高压燃油系统 (28)4.2实践 - 测试W204中的低压燃油系统 (28)4.3实践 - 测试M271 EVO高压燃油系统 (31)4.4实践相关的结论介绍 - W204低压燃油系统和M271 EVO高压系统 (32)5理论 - M271 EVO增压空气系统和二次空气喷射系统 (33)5.1增压空气系统和二次空气喷射系统 (33)5.2M271 EVO增压空气系统 (33)5.3M271 EVO增压压力控制 (35)5.4理论 - M271 EVO增压空气系统 (37)5.5M271 EVO二次空气喷射系统 (39)目录5.6理论 - M271 EVO二次空气喷射系统 (40)5.7理论相关的结论介绍 - M271 EVO增压空气系统和二次空气喷射系统 (41)6实践 - M271 EVO增压空气系统和二次空气喷射系统 (42)6.1实践 - 测试M271 EVO增压空气系统和二次空气喷射系统 (42)6.2实践 - 测试M271 EVO增压空气系统 (42)6.3实践 - 测试M271 EVO二次空气系统 (44)6.4理论相关的结论介绍 - M271 EVO增压空气系统和二次空气喷射系统 (45)7实践 - M271 EVO旋转风门调节 (46)7.1旋转风门调节 (46)7.2M271 EVO中的旋转风门调节 (46)7.3实践 - 测试M271 EVO中的旋转风门调节 (47)7.4实践相关的结论介绍 - M271 EVO旋转风门调节 (48)8实践 - M271 EVO散热器百页窗 (49)8.1实践 - M271 EVO散热器百页窗 (49)8.2M271 EVO散热器百页窗 (49)8.3实践 - 测试M271 EVO散热器百页窗 (50)8.4实践相关的结论介绍 - M271 EVO散热器百页窗 (51)9最终测试 (52)9.1最终测试展示 (53)9.2最终测试 (53)10结论 .................................................................................. 错误！未定义书签。
奔驰M271EVO 发动机技术亮点( 下)
奔驰M271EVO 发动机技术亮点( 下)作者：暂无来源：《汽车维修与保养》 2016年第6期文/福建林宇清(接2016年第1期)三、进气系统M271EVO 采用了带空气冷却的涡轮增压器( 图11)，以增加进气压力，因此它提高了发动机的输出功率和扭矩。
此外，增压后的空气通过涡流风门控制，产生了较强的涡流效果，实现空气与燃油更充分的混合。
1. 增压功能尾气通过排气歧管直接进入涡轮增压器的涡轮外壳，驱动涡轮转动。
增压器的压缩机通过轴刚性连接到涡轮上，以相同速度被带动，这样，当新鲜空气流向压缩机入口时，空气就会被压缩，然后进入增压空气冷却器，目的是冷却由于压缩而变热的空气。
压缩机出口处的消音器可以减少因涡轮转速迅速变化而产生的气流噪音。
涡轮增压器的最大增压压力为0.7bar，增压系统各零部件位置和增压功能原理如图12 所示。
2. 涡流风门控制每个汽缸有两个进气口，其中一个可由涡流风门关闭。
涡流风门促动电机通过连杆调节涡流风门( 图13)，改变进气口的空气导向，八个进气口中的四个进气口可被连续关闭以产生涡流，实现所有工况最佳的空气流动性和更理想的混合性。
涡流风门由ME 控制，利用PWM 信号促动涡流风门促动马达。
此外，涡流风门根据发动机负荷和转速进行调节，例如，在发动机怠速或转速较低时，涡流风门关闭，产生较强的涡流效果，从而使空气与燃油混合的更充分。
四、二次空气喷射系统二次空气喷射是在冷启动时把新鲜空气喷入三元催化器，这样，尾气中的HC 和CO 就会与新鲜空气发生燃烧反应，生成H ２O 和CO ２，并提高废气温度，从而使催化转换器能够更快的达到工作温度，该系统各部件位置如图14 所示。
1. 电动空气泵当二次空气喷射功能起作用时，ME 通过空气喷射继电器促动电子空气泵，空气泵从空气滤清器中吸收新鲜空气通过喷射锁止阀输送到排气歧管中。
泵的最长促动时间为40s，在促动后，泵保持停用状态，只有在三元催化器由于发动机停止运转而再次冷却下来后，空气泵才会重新工作，确保空气泵有足够长的时间冷却。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
M271销售名称 C 180 Kompressor C 200 Kompressor C 230 Kompressor C 200 CGI 设计名称M271 E 18 ML M271 DE 18 ML 发动机型号271.946 271.940 271.948 271.942 排量1796 cc缸径82 / 85 mm压缩比10 9.5 9 10.5气门 4火花塞 1喷射/点火形式SIM 4 LKE SIM 4 LDE功率 kW (PS) atrpm105 (143) at 5200 120 (163) at 5500 141 (192) at 5800 125 (170) at 5300 扭矩 Nm at rpm 220 at 2500 - 4200 240 at 3000 - 4000 260 at 3500 - 4000 250 at 3000 – 4500油耗 L/100 km/hNEFZ 8.4 8.6 9.27.8 (SP)Sulfur-free缸体缸体使用铸铝，缸套使用铸铁，可以维修一次.发动机被设计成基础排量displacement of 1796 cc.105 kW/143 HP in C 180 Kompressor120 kW/163 HP in C 200 Kompressor125 kW/170 HP in C 200 CGI141 kW/192 HP in C 230 Kompressor发动机的命名不再依照排气量，而是根据发动机的输出，机械增压器相比一代发动机更加有效率，而且使得中段扭矩的输出更加理想。
汽缸盖：KE 与 DE 的汽缸盖是不同的，DE型的汽缸盖如上图，一个进气管有两个进气口, 使用铸铝。
而且发动机象M111一样使用四气门，火花塞在中间，DE型的喷油头在两个进气口之间。
活塞左图是KE型的活塞，右图是DE型的活塞，DE型的活塞为使得浓混合气更加靠近火花塞所以改变了活塞顶部活塞高度：DE 34.9 mm活塞高度：KE 29.9 mm机油泵Lanchester balancer：为了减低2次惯性力（2nd order forces of inertia）所以安装了Lanchester balancer ，Lanchester balancer在安装时需要初始位置，同时Lanchester balancer与机油泵安装在一起。
产生的机油压力在2.5至3大气压反面部分负荷曲轴箱通风和部分负荷油气分离器满负荷曲轴箱通风和满负荷油气分离器曲轴箱通风/油气分离器：M271 装备两个曲轴箱通风系统:* 部分负荷曲轴箱通风和部分负荷油气分离器-* 满负荷曲轴箱通风和满负荷油气分离器部分负荷曲轴箱通风（如图）, 上面的黑盖是油气分离器，为防止超压的空气通过管线上安装有单向阀。
注意安装方向满负荷曲轴箱通风在气门室盖上。
180°凸缘凸轮轴：M271使用双顶置，双可变正时系统。
DE 发动机的排气凸轮轴是有相位差的，两气门开启不同步，这样使得排气得到了改进。
DE 型发动机与KE型发动机的凸轮轴也不相同，它们的凸轮曲线不同。
M271发动机使用与111 EVO 和M137相同的180°凸缘,在点火时系统使用(TPO –“True Power On”)也就是在Ignition ON 时发动机控制单元就知道一缸TDC皮带驱动：两种皮带长度：* 2420 mm (带空调压缩机)* 2315 mm (不带空调压缩机)真空泵：真空泵由排气凸轮驱动，并提供润滑，该真空泵也用于柴油发动机的。
保养：当前保养间隔如下：火花塞 80,000 km空气滤芯 60,000 km检查更换120,000 km 或 5 年汽油滤芯在油箱内，等寿命。
机油：到2002年9月每 15,000 km 第一次后间隔 20,000 km凸轮轴调整：功能B2/5 Hot film mass air flow sensorCAN Control Area Network (data bus)G3/2 Oxygen sensor upstream of CATN3/10 ME-SFI control moduleN10/1 Driver-side SAM control module with fuse and relay module N15/3 ETC control moduleY49 Exhaust 凸轮轴电磁阀Y49/1 进气凸轮轴电磁阀对于新型M271发动机装备双可变凸轮机构，新开发的带调整阀的叶片式调整机构，该结构可以保证凸轮轴持续调整，进气凸轮被设计成“提前” 30°曲轴角，而排气凸轮轴被设定成“置后” 40°曲轴角。
与 M111 EVO 对比它有如下优点:•在满负荷的情况下提供更好的扭矩。
