DB11 T 388.1-2006 城市夜景照明技术规范 第1部分：总则

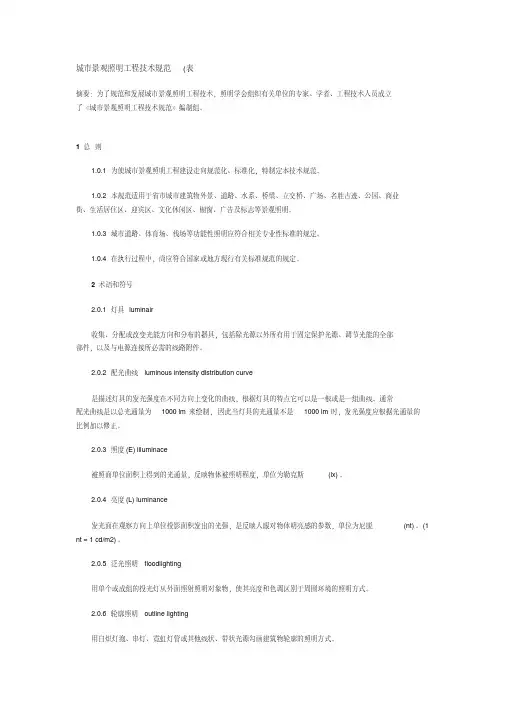

城市景观照明工程技术规范
城市景观照明工程技术规范(表摘要：为了规范和发展城市景观照明工程技术，照明学会组织有关单位的专家、学者、工程技术人员成立了《城市景观照明工程技术规范》编制组。
1 总则1.0.1 为使城市景观照明工程建设走向规范化、标准化，特制定本技术规范。
1.0.2 本规范适用于省市城市建筑物外景、道路、水系、桥梁、立交桥、广场、名胜古迹、公园、商业街、生活居住区、迎宾区、文化休闲区、橱窗、广告及标志等景观照明。
1.0.3 城市道路、体育场、栈场等功能性照明应符合相关专业性标准的规定。
1.0.4 在执行过程中，尚应符合国家或地方现行有关标准规范的规定。
2 术语和符号2.0.1 灯具luminair收集、分配或改变光能方向和分布的器具，包括除光源以外所有用于固定保护光源、调节光能的全部部件，以及与电源连接所必需的线路附件。
2.0.2 配光曲线luminous intensity distribution curve是描述灯具的发光强度在不同方向上变化的曲线，根据灯具的特点它可以是一根或是一组曲线。
通常配光曲线是以总光通量为1000 lm来绘制，因此当灯具的光通量不是1000 lm时，发光强度应根据光通量的比例加以修正。
2.0.3 照度(E) illuminace被照面单位面积上得到的光通量，反映物体被照明程度，单位为勒克斯(lx)。
2.0.4 亮度(L) luminance发光面在观察方向上单位投影面积发出的光强，是反映人眼对物体明亮感的参数，单位为尼脱(nt)。
(1 nt = 1 cd/m2)。
2.0.5 泛光照明floodlighting用单个或成组的投光灯从外面照射照明对象物，使其亮度和色调区别于周围环境的照明方式。
2.0.6 轮廓照明outline lighting用白炽灯泡、串灯、霓虹灯管或其他线状、带状光源勾画建筑物轮廓的照明方式。
2.0.7 内透光照明illumination with inner lighting sources利用室内光源照明建筑物内体，通过门、窗、构孔透射光显示建筑艺术美的照明方式。
夜景照明技术要求内容
第二章工程技术要求一、设计与施工技术标准和规本系统工程实施所涉及的技术标准和规、产品标准和规、工程标准和规、验收标准和规等必须至少符合以下有关标准和规：《住宅设计规》GB50096-1999（2003版）《城市夜景照明设计规》JGJ-T163-2008《城市夜景照明技术指南》（照明协会）《市政工程设计技术管理标准》（1993年）《建筑工程设计技术管理标准》（1993年）《建筑照明设计标准》（GB50034-2004）《城市道路照明设计标准》（CJJ45-2007）《城市道路照明工程施工及验收规》（CJJ89-2001）《室外环境照明指南》（CIE-37）《都市城区照明指南》（CIE-92）《泛光照明与装饰工程照明指南》（CIE-94）《城区照明指南》（CIE-136）《民用建筑电气设计规》JGJ 16-2008《住宅建筑规》GB50368－2005《低压配电设计规》GB50054－95《建筑照明设计标准》GB50034－2004《系统工程技术规》GB50/98-94《民用闭路监视电视系统工程技术》GB50198－1994《高层民用建筑设计防火规》GB50045-1995《有线电视系统工程技术规》GB50200－1994《建筑与建筑群综合布线系统工程设计规》GB/T 50311－2000《城市住宅区和办公楼通信设施标准》YD/T 2008－83《公共建筑节能设计标准》GB50189－2005《建筑物电子信息系统防雷技术规》GB50343－2004《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规》GB50305-2002《电气装置安装工程接地装置施工及验收规》GB50169-2006《建筑物防雷设计规》GB50057-94（2000年版）《电工电子产品基本环境实验规程实验A：低温实验方法》GB/T 2423.1-2001 《电工电子产品基本环境实验规程实验B：高温实验方法》GB/T 2423.2-2001 《电工电子产品基本环境实验规程实验C：恒温、温湿实验方法》GB2423.3-81 《信息技术设备的量和单位》GB4943-95 GB 4943-2001《LED显示屏通用规》SJ/T11141-2003《灯的控制装置第10部分:放电灯（荧光灯除外）用镇流器的特殊要求》GB 19510.10《灯具一般安全要求与试验》GB 7000.1-2007《投光灯具安全要求》GB 7000.7-2005《固定式通用灯具安全要求》GB 7000.201-2008《嵌入式灯具安全要求》GB 7000.201-2008《投光照明灯具光度测试》GB/T 7002-2008《照明灯具反射器油漆涂层技术条件》 QB/T 1552《灯具电镀、化学覆盖层》 QB/T 3741《灯具油漆涂层》 QB/T 1551《灯具-第1部分：一般要求与试验》 IEC 60598-1《灯具-第2-5部分：特殊要求-投光灯具》 IEC 60598-2-5《灯具-第2-1部分：特殊要求-固定式通用灯具》 IEC 60598-2-1《灯具-第2-1部分：特殊要求-嵌入式灯具》 IEC 60598-2-2《灯的控制装置第1部分:一般要求和安全要求》 GB 19510.1《灯用附件放电灯（管形荧光灯除外）用镇流器性能要求》 GB/T 15042-2005 《套接紧定式钢导管电线管施工规》《供配电系统设计规》GB50052-2009任何其它有关的现行规及行业规。
【国家标准】DB11T 388-2015 城市景观照明技术规范(1~8部分)
国家标准、行业标准编制说明《中华人民共和国标准化法》将中国标准分为国家标准、行业标准、地方标准(DB)、企业标准(Q/)四级。
国际标准由国际标准化组织（ISO）理事会审查，ISO理事会接纳国际标准并由中央秘书处颁布；国家标准在中国由国务院标准化行政主管部门制定，行业标准由国务院有关行政主管部门制定，企业生产的产品没有国家标准和行业标准的，应当制定企业标准，作为组织生产的依据，并报有关部门备案。
法律对标准的制定另有规定，依照法律的规定执行。
制定标准应当有利于合理利用国家资源，推广科学技术成果，提高经济效益，保障安全和人民身体健康，保护消费者的利益，保护环境，有利于产品的通用互换及标准的协调配套等。
中国标准按内容划分有基础标准（一般包括名词术语、符号、代号、机械制图、公差与配合等）、产品标准、辅助产品标准（工具、模具、量具、夹具等）、原材料标准、方法标准（包括工艺要求、过程、要素、工艺说明等）；按成熟程度划分有法定标准、推荐标准、试行标准、标准草案。
一份国标通常有封面、前言、正文三部分组成。
标准号：标准号至少由标准的代号、编号、发布年代三部分组成。
标准状态：自标准实施之日起，至标准复审重新确认、修订或废止的时间，称为标准的有效期；又称标龄。
归口单位：实际上就是指按国家赋予该部门的权利和承担的责任、各司其责，按特定的管理渠道对标准实施管理。
替代情况：替代情况在标准文献里就是新的标准替代原来的旧标准。
即在新标准发布即日起，原替代的旧标准作废。
另外有种情况是某项标准废止了，而没有新的标准替代的。
实施日期：标准实施日期是有关行政部门对标准批准发布后生效的时间。
提出单位：指提出建议实行某条标准的部门。
起草单位：负责编写某项标准的部门。
夜景照明设计规范
夜景照明设计规范篇一：夜景照明技术要求第二章工程技术要求一、设计与施工技术标准和规范本系统工程实施所涉及的技术标准和规范、产品标准和规范、工程标准和规范、验收标准和规范等必须至少符合以下有关标准和规范：《住宅设计规范》GB50096-1999（2003版）《城市夜景照明设计规范》JGJ-T163-2008《城市夜景照明技术指南》（北京照明协会）《市政工程设计技术管理标准》（1993年）《建筑工程设计技术管理标准》（1993年）《建筑照明设计标准》（GB50034-2004）《城市道路照明设计标准》（CJJ45-2007）《城市道路照明工程施工及验收规范》（CJJ89-2001）《室外环境照明指南》（CIE-37）《都市城区照明指南》（CIE-92）《泛光照明与装饰工程照明指南》（CIE-94）《城区照明指南》（CIE-136）《民用建筑电气设计规范》JGJ 16-2008《住宅建筑规范》GB50368－2005《低压配电设计规范》GB50054－95《建筑照明设计标准》GB50034－2004《系统工程技术规范》GB50/98-94《民用闭路监视电视系统工程技术范》GB50198－1994《高层民用建筑设计防火规范》GB50045-1995《有线电视系统工程技术规范》GB50200－1994《建筑与建筑群综合布线系统工程设计规范》GB/T 50311－2000《城市住宅区和办公楼电话通信设施标准》YD/T 2008－83《公共建筑节能设计标准》GB50189－2005《建筑物电子信息系统防雷技术规范》GB50343－2004《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规范》GB50305-2002《电气装置安装工程接地装置施工及验收规范》GB50169-2006《建筑物防雷设计规范》GB50057-94（2000年版）《电工电子产品基本环境实验规程实验A：低温实验方法》GB/T 2423.1-2001《电工电子产品基本环境实验规程实验B：高温实验方法》GB/T 2423.2-2001《电工电子产品基本环境实验规程实验C：恒温、温湿实验方法》GB2423.3-81《信息技术设备的量和单位》GB4943-95 GB 4943-2001《LED显示屏通用规范》SJ/T11141-2003《灯的控制装置第10部分:放电灯（荧光灯除外）用镇流器的特殊要求》GB 19510.10《灯具一般安全要求与试验》GB 7000.1-2007《投光灯具安全要求》GB 7000.7-2005《固定式通用灯具安全要求》GB 7000.201-2008《嵌入式灯具安全要求》GB 7000.201-2008《投光照明灯具光度测试》GB/T 7002-2008《照明灯具反射器油漆涂层技术条件》 QB/T 1552《灯具电镀、化学覆盖层》《灯具油漆涂层》QB/T 3741QB/T 1551《灯具-第1部分：一般要求与试验》 IEC 60598-1《灯具-第2-5部分：特殊要求-投光灯具》 IEC 60598-2-5《灯具-第2-1部分：特殊要求-固定式通用灯具》 IEC 60598-2-1《灯具-第2-1部分：特殊要求-嵌入式灯具》 IEC 60598-2-2《灯的控制装置第1部分:一般要求和安全要求》 GB 19510.1《灯用附件放电灯（管形荧光灯除外）用镇流器性能要求》GB/T 15042-2005《套接紧定式钢导管电线管施工规范》《供配电系统设计规范》GB50052-2009任何其它有关的现行规范及行业规范。
夜景照明工程施工规范
夜景照明工程施工规范一、总则1.1 为了加强夜景照明工程的管理，保证工程质量，提高城市夜景照明水平，制定本规范。
1.2 本规范适用于新建、扩建、改建的城市夜景照明工程。
1.3 夜景照明工程应遵循美观、节能、环保的原则，与城市规划和建筑设计相结合，突出城市特色，展现城市魅力。
二、术语和定义2.1 夜景照明工程：指利用照明设施对城市景观进行照明，以提高城市夜景质量的工程。
2.2 照明设施：指用于夜景照明的光源、灯具、控制系统等设备。
2.3 夜景照明设计：指根据城市规划和建筑设计要求，对夜景照明工程进行系统设计，包括照明方案、照明效果、照明设备选型、照明控制系统等。
三、施工准备3.1 施工前，应根据设计文件和施工图纸，组织施工人员认真学习，了解工程特点、施工要求和技术规范。
3.2 施工前，应组织施工人员对施工现场进行调查，了解现场情况，制定施工方案和安全措施。
3.3 施工前，应根据设计要求，采购合格的照明设施，并进行检验，确保照明设施质量。
3.4 施工前，应与相关部门沟通，办理施工手续，确保施工顺利进行。
四、施工要求4.1 照明设施的安装应符合设计要求，保证照明效果和安全使用。
4.2 照明设施的安装应牢固可靠，避免影响建筑物的外观和结构安全。
4.3 照明设施的线路应符合电气安装规范，保证电路安全可靠。
4.4 照明设施的控制系统应符合设计要求，实现照明效果的智能化控制。
4.5 照明设施的安装应避免对建筑物、绿化带等造成损坏。
4.6 照明设施的安装应符合环保要求，减少对环境的影响。
五、施工质量控制5.1 施工过程中，应定期对施工质量进行检查，发现问题及时整改。
5.2 施工过程中，应严格遵循技术规范和操作规程，确保施工安全。
5.3 施工过程中，应加强施工现场的管理，确保施工秩序井然。
5.4 施工过程中，应与设计、监理等部门密切配合，确保工程质量。
六、竣工验收6.1 工程竣工后，应组织验收，验收内容包括工程质量、工程进度、工程投资等。
青亮指办字[2009]11号 关于城市夜景照明技术规范的有关意见
![青亮指办字[2009]11号 关于城市夜景照明技术规范的有关意见](https://img.taocdn.com/s3/m/79067cd73186bceb19e8bbc0.png)
【标题】关于城市夜景照明技术规范的有关意见【发文部门】青岛市亮化工作指挥部办公室【成文日期】二OO九年十二月九日【公文编号】青亮指办字〔2009〕11号指挥部各成员单位：为推动我市亮化建设集中行动顺利开展，规范夜景照明设计、建设工作，依据国家住房和城乡建设部《城市夜景照明设计规范》（JGJ／T163－2008），参照其他城市有关技术标准，现提出城市夜景照明技术规范的有关意见如下：第一章总则第一条定义夜景照明泛指除体育场场地、建筑工地和道路照明等功能性照明以外，所有室外公共活动空间或景物的夜间景观的照明，亦称景观照明。
第二条适用范围本意见适用于建（构）筑物、商业街、广场、公园、立交（高架）桥、园林绿地、广告与标识等景物的夜景照明设计。
（一）鼓励设置夜景照明设施的场所1.大型商场、超市、文体娱乐、餐饮、宾馆、政府机关、金融商务等场所；2.景观雕塑、商业街（区）；3.城市立交（高架）桥、港口、码头、机场、车站、电视塔、广场；4．主要道路两侧及视线所及的建（构）筑物；5．海、河沿岸及其景观地带；6．橱窗、牌匾、大型户外广告及各类标识系统；7.其他有条件进行夜景照明设计的场所。
（二）控制设置夜景照明设施的场所1.公园、景区（点）、园林绿地；2.居住区、学校；3.历史文化保护建（构）筑物。
（三）禁止设置夜景照明设施的场所1．军事禁区；2．医院病房区；3．重要航线、航道控制区。
第三条一般技术原则（一）城市夜景照明设计应符合城市夜景照明专项规划的要求，并应与工程设计同步进行。
（二）城市夜景照明设计应坚持以人为本，注重整体艺术效果，做到突出重点，兼顾一般，把握明、暗适度原则，创造舒适和谐的夜间光环境。
（三）应合理选择照明光源、灯具和照明方式。
一般情况下，建筑照明不宜采用超过三种以上的光色，且应以一种为主。
照明方式应注重灵活多变的方法，根据景观特征组织适应环境要求的夜景设计。
（四）重点区域的夜景照明，在条件允许的情况下，可适当考虑动静结合的夜景设计。
城市夜景照明设计标准
城市夜景照明设计标准1. 引言城市夜景照明设计是城市建设中重要的组成部分。
一个好的夜景照明设计可以提升城市的形象，增强居民的生活品质，并成为城市文化的一部分。
然而，由于城市的多样性和不同需求，制定一套普适的城市夜景照明设计标准是必要的。
本文将介绍一套城市夜景照明设计的标准，旨在引导城市规划师、景观设计师和照明工程师开展城市夜景照明设计工作。
2. 设计原则在制定城市夜景照明设计标准时，应遵循以下原则：2.1 能源效率城市夜景照明设计应尽量减少能源消耗，使用节能灯具、采用智能控制系统等技术手段，以提高能源效率。
2.2 生态保护在设计夜景照明时，应尊重自然环境，保护野生动物和植物的栖息地，避免对生态系统造成负面影响。
2.3 可持续发展城市夜景照明设计应考虑未来的发展和更新需求，预留足够的空间和设施，以便于灵活调整和更新照明设备。
2.4 用户体验夜景照明设计应以提供良好的用户体验为目标，关注居民的需求和感受，创建舒适、安全、美观的夜间环境。
3. 设计要素城市夜景照明设计需要考虑以下要素：3.1 照明布局根据城市的地理特点和用途需求，合理规划照明设施的布局。
重点照明区域应包括城市核心区、商业区、景观区、历史文化遗址等。
3.2 照明亮度根据照明区域的使用要求和安全标准，确定合适的照明亮度。
一般情况下，道路照明应达到一定的照度水平，而景观照明则需要根据具体景观要素确定亮度。
3.3 照明色彩选择适当的照明色彩可以增强城市夜间的视觉效果和情感感染力。
不同的照明区域可以采用不同的色彩搭配，以展现出不同的特色。
3.4 照明动态通过使用灯光控制系统，实现照明的动态变化，可以增加夜景的层次感和趣味性。
例如，可以通过调整灯光的亮度和色彩，模拟日出、日落的效果。
4. 设计规范城市夜景照明设计需要遵循一定的规范和标准，以确保设计的质量和安全性。
4.1 设计标准根据国家相关规范和行业标准，制定城市夜景照明设计的技术要求，包括照明参数、灯具选择、电气安全等方面。
城市夜景照明设计规范
城市夜景照明设计规范1总则1.0.1为在城市夜景照明设计中，贯彻国家的法律、法规和技术经济政策，塑造城市夜间形象，增加城市魅力，丰富人们夜间生活，做到技术先进、经济合理、节约能源、保护环境、使用安全、维护管理方便，实施绿色照明，制定本规范。
1.0.2本规范使用于城市新建、改建和扩建的建筑物、构筑物、特殊景观元素、商业步行街、广场、公园、广告与标识等景物的夜景照明设计。
1.0.3城市夜景照明设计除应符合本规范外，尚应符合国家现行有关标准的规定。
落地创意专业平面设计中心全国免费咨询电话：40081166302术语2.0.1夜间景观landscapeinnight，nightscape在夜间，通过自然光和灯光塑造的景观，简称夜景。
2.0.2夜景照明nightscapelighting泛指除体育场场地、建筑工地和道路照明等功能性照明以外，所有室外公共活动空间或景物的夜间景观的照明，亦称景观照明(landscapelighting)。
2.0.3泛光照明floodlighting通常由投光灯来照射某一情景或目标，使其照度比其周围照度明显高的照明。
2.0.4轮廓照明outlinelighting，contourlighting利用灯光直接勾画建筑物和构筑物等被照对象轮廓的照明方式。
景观工程公司2.0.5内透光照明lightingfrominteriorlights利用室内光线向室外透射的照明方式。
2.0.6重点照明accentlighting为提高特定区域或目标的照度，使其比周围区域亮的照明。
2.0.7动态照明dynamiclighting通过对照明装置的光输出的控制形成场景明、暗或色彩等变化的照明方式。
2.0.8灯具效率luminaireefficiency在相同的使用条件下，灯具发出的总光通量与灯具内所有光源发出的总光通量之比。
景观工程公司2.0.9照度illuminance表面上一点的照度是入射在包含该点面元上的光通量dφ除以该面元面积dA之商，即E=dφ/dA(2.0.9)该量的符号为E，单位为lx(勒克斯)，1lx=1lm/m2。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
ICS 29.140.40
DB K 70
备案号：19840-2007
DB11/T 388.1—2006
前 言
DB11/T 388《城市夜景照明技术规范》分为8个部分：
――第1部分：总则；
――第2部分：设计要求；
――第3部分：光污染限制；
――第4部分：节能要求；
――第5部分：安全要求；
――第6部分：供配电与控制；
――第7部分：施工与验收；
――第8部分：运行、维护与管理。
本部分为DB11/T 388《城市夜景照明技术规范》的第1部分。
本部分应和DB11/T 388第2部分~第8部分共同使用。
本部分由北京市市政管理委员会提出并归口。
本部分起草单位：北京市市政管理委员会、北京照明学会。
本部分主要起草人：戴德慈、贾建平、王大有、赵建平、邴树奎、屈素辉、汪猛、李农、李铁楠、徐华、荣浩磊、王晓英、马龙。
I
DB11/T 388.1—2006
II
引 言
为贯彻落实城市管理的法律法规和北京城市夜景照明专项规划，保证北京城市夜景照明工程的设
计、施工、运行、维护和管理更趋于科学化、规范化，提高北京城市夜景照明的科学技术、文化艺术水平，形成以人为本、安全可靠、节约能源、保护环境、舒适和谐、可持续发展的城市夜景照明体系，北京市市政管理委员会和北京照明学会组织专家对北京城市夜景照明的现状深入调查，实地测试，认真总结多年来城市夜景照明工程建设、运行、维护、管理的经验，参考国内外的相关标准，结合北京市的具体情况，特制定本标准。
DB11/T 388.1—2006
城市夜景照明技术规范
第1部分：总 则
1 范围
本部分规定了城市夜景照明工程的设计要求和建设与管理要求。
本部分适用于城市化管理地区内的建筑物、构筑物、街区、广场、桥梁、园林、绿地、河湖、名胜古迹、树木、雕塑等环境景观的夜景照明。
2 规范性引用文件
下列文件中的条款通过DB11/T 388的本部分的引用而成为本部分的条款。
凡是注明日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注明日期的引用文件，其最新版本适用于本部分。
GB/T 2900.65 电工术语 照明
3 术语和定义
GB/T 2900.65中确立的以及下列术语和定义适用于DB11/T 388的本部分。
3.1
夜景照明 nightscape lighting
泛指除体育场场地、建筑工地、道路照明和室外安全照明外，所有室外活动空间或景物的夜间景
观照明（简称夜景照明）。
3.2
绿色照明 green lights
节约资源、保护环境、有益于提高人们的学习、工作效率和生活质量以及保障身心健康的照明。
3.3
光污染 light pollution
干扰光或过量的光辐射（含可见光、紫外和红外光辐射）对人身心健康和人类生存环境造成负面
影响的总称。
3.4
干扰光 obtrusive light
在特定场合下溢散光数量、方向或光谱引起烦恼不适、分心或视觉能力下降的光线。
3.5
溢散光 spill light
从照明装置照射到照明目标范围以外的光线。
3.6
照明功率密度 lighting power density（LPD）
单位面积上的照明安装功率（包括光源、电器附件），单位为瓦特每平方米(W/㎡)。
4 设计要求
1
DB11/T 388.1—2006
4.1 应遵守国家法律法规的规定,符合城市夜景照明规划的要求。
4.2 应强调整体艺术效果符合照明对象的功能性质,体现其文化内涵和自身特点。
4.3 坚持以人为本，实施绿色照明,创造舒适和谐的照明环境。
4.4 应突出重点、兼顾一般，选择适宜的照明方式，兼顾照明对象白天和夜间的视觉效果。
4.5 应限制干扰光, 控制溢散光, 防止光污染, 保护环境。
4.6 应注重节约能源,选用节能型光源、高效灯具及电器附件，合理控制夜景照明的功率密度值，采用适宜的照明控制方式，鼓励采用可再生的能源。
4.7 照明供配电系统、设施与设备应合理、可靠、确保安全。
4.8 必须有效地保护历史文化遗产和古建园林。
4.9 坚持创新，积极应用新技术，保证照明工程的先进性和经济性。
4.10 重要的、特殊的夜景照明应通过局部试验或模拟试验，验证设计方案的可实施性和预期艺术效果。
4.11 应选用符合国家标准规定的和技术先进、质量可靠的照明装置、光源及其电器附件。
4.12 应按平日、一般节日和重大节日的照明控制模式进行控制，并保证相应的艺术效果。
4.13 城市夜景照明工程的设计文件应包括：
a)设计说明书（含白天的实景照片或设计效果图）；
b)平日、一般节日、重大节日的夜景照明效果图；
c)重要照明部位的照度计算及照度分布图；
d)光污染的控制及对周边环境影响的分析；
e)节能、安全措施；
f)照明工程涉及文物建筑或保护类建筑的具体保护措施说明；
g)灯位布置图；
h)照明器材（含光源）明细表和技术性能资料；
i)灯具安装方式、安装结构示意图；
j)供配电系统图、控制电路图及用电负荷（平日、一般节日、重大节日）；
k)工程概预算；
l)施工图。
5 建设与管理要求
5.1 城市夜景照明工程建设应依法进行行政许可审核，应按行政审批要求提交全部审批材料。
5.2 新建、改建或扩建街区、建（构）筑物的夜景照明工程应与土建工程同步设计与施工。
5.3 应依据国家标准、规范、规定、照明工程设计文件以及本标准的要求进行施工与验收。
5.4 城市夜景照明各管理部门和运行单位应制定相应的管理制度。
2。
