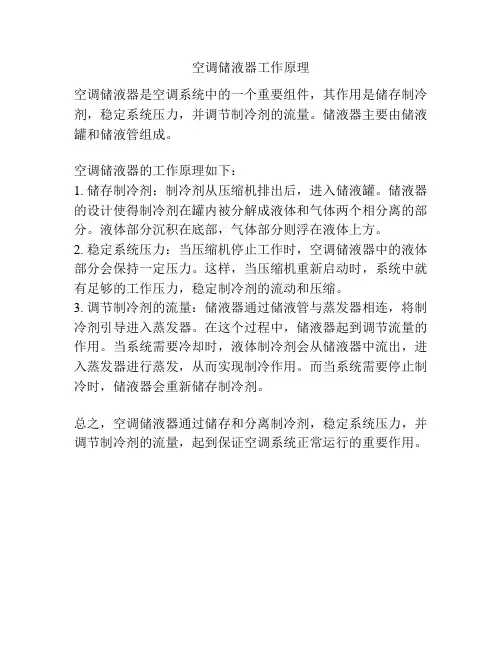

空调储液器工作原理

空调储液器工作原理
空调储液器是空调系统中的一个重要组件，其作用是储存制冷剂，稳定系统压力，并调节制冷剂的流量。

储液器主要由储液罐和储液管组成。

空调储液器的工作原理如下：
1. 储存制冷剂：制冷剂从压缩机排出后，进入储液罐。

储液器的设计使得制冷剂在罐内被分解成液体和气体两个相分离的部分。

液体部分沉积在底部，气体部分则浮在液体上方。

2. 稳定系统压力：当压缩机停止工作时，空调储液器中的液体部分会保持一定压力。

这样，当压缩机重新启动时，系统中就有足够的工作压力，稳定制冷剂的流动和压缩。

3. 调节制冷剂的流量：储液器通过储液管与蒸发器相连，将制冷剂引导进入蒸发器。

在这个过程中，储液器起到调节流量的作用。

当系统需要冷却时，液体制冷剂会从储液器中流出，进入蒸发器进行蒸发，从而实现制冷作用。

而当系统需要停止制冷时，储液器会重新储存制冷剂。

总之，空调储液器通过储存和分离制冷剂，稳定系统压力，并调节制冷剂的流量，起到保证空调系统正常运行的重要作用。

汽车空调原理与维修储液干燥器结构及作用

烟台工程技术学院汽车系
储液干燥器的结构与作用
过滤：将维修、制造制冷系统时，没有处理干净的一些杂物及制冷剂和水混合后对金属产生很强的腐蚀作用而脱落的杂质过滤掉。这些杂质在制冷系统中与制冷剂、润滑油混在一起，在制冷系统中循环，极易造成制冷系统的堵塞，同时增加压缩机的磨损，从而影响制冷系统的正常工作。
它固体颗粒。储液干燥器共有6层过滤网（2层粗滤2层细滤2 层过滤棉）。
烟台工程技术学院汽车系
储液干燥器的结构与作用
➢ 储液干燥器的结构：观察镜（视液窗）主要有两个功能； • 指示制冷系统中，是否有足够的制冷剂； • 指示制冷剂中是否有水分。安全熔塞（易溶塞），是一种保护装置，一般装在储液干燥
器的头部。通常用螺塞拧入，在螺塞中间有一种低熔点（85℃～95℃）锡铝合金的易熔材料。当压力达到3MPa左右或温度达到95℃～105℃时，安全熔塞中心孔内易熔合金便会熔化，使制冷剂通过安全熔塞的中心孔溢出，散发到大气中去，从而避免制冷系统中其它零部件损坏。干燥剂，是一种能从气体、液体或固体中吸取湿气的固体物质，如硅胶、分子筛等。
烟台工程技术学院汽车系
储液干燥器的结构与作用
• 硅胶在干燥时呈深蓝色，吸水后转变为粉红色。82c㎡的硅胶在65℃下大约能吸收10mL水。
• 分子筛吸湿性能比硅胶优越，目前汽车空调制冷系统中主要用分子筛作为干燥剂。
• 在 R134a制冷系统主要用：XH—7型、XH—9型分子筛过滤网，主要是用于过滤掉流过干燥器制冷剂中的杂质及其
烟台工程技术学院汽车系
储液干燥器
汽车空调原理与维修
烟台工程技术学院汽车系
储液干燥器的结构与作用
➢ 储液干燥器的作用：储液：储存经冷凝器来高压液体制冷剂，根据制冷负荷的

汽车空调储液罐工艺

汽车空调储液罐工艺1.引言1.1 概述汽车空调储液罐是汽车空调系统中的重要组成部分，其主要作用是储存和调节制冷剂的流动。

在汽车空调系统中，储液罐起着储存制冷剂、维持系统内压力平衡以及保护制冷剂流动稳定的关键作用。

汽车空调储液罐工艺则是指制造汽车空调储液罐所采用的工艺流程。

该工艺流程包括材料选取、罐体制造、接口焊接等多个环节。

在制造过程中，需严格控制各个环节的质量以提高储液罐的耐压性能和稳定性。

为了确保汽车空调系统正常运行，汽车空调储液罐工艺必须遵循一系列严格的制造要求。

首先，在材料选取上，必须选择具有良好耐腐蚀性和压力承受能力的材料。

常见的储液罐材料包括不锈钢、铝合金等。

其次，在罐体制造过程中，需采用先进的技术和设备，确保罐体内部光洁、无气孔和结构牢固。

最后，在接口焊接环节，需采取专业的焊接工艺，确保接口焊缝的牢固性和密封性。

汽车空调储液罐工艺对汽车空调系统的性能有着直接的影响。

优质的储液罐工艺可以提高制冷剂的流动效率，从而增强汽车空调系统的制冷效果。

此外，合理的工艺流程还能减少制造过程中的不良现象，如泄漏、损耗等，提高系统的稳定性和可靠性。

综上所述，汽车空调储液罐工艺是汽车空调系统中不可忽视的重要环节。

它对于汽车空调系统的性能和稳定运行起着至关重要的作用。

只有通过严格的制造要求和合理的工艺流程，才能确保汽车空调储液罐的质量和可靠性。

1.2 文章结构文章结构部分的内容如下：文章结构部分旨在介绍整篇文章的组织结构和各个章节的主题内容。

通过清晰地概括文章的结构，读者能够更好地理解和跟随文章的思路。

本文的结构分为引言、正文和结论三个部分。

引言部分概述了整篇文章的主题——汽车空调储液罐工艺，并对文章的目的进行了简要说明。

引言部分的目的是为读者提供一个整体的概览，使其对文章的内容和研究方向有一个初步了解。

正文部分是本文的核心部分，主要包含了储液罐的作用以及汽车空调储液罐的工艺流程。

2.1节中将详细介绍储液罐的作用，以便读者了解为何储液罐在汽车空调系统中的重要性。

空调储液罐原理图解

空调储液罐原理图解空调储液罐是空调系统中的重要组成部分，其作用是储存制冷剂并平衡制冷系统中的压力。

了解空调储液罐的原理对于维护和维修空调系统至关重要。

下面我们将通过图解的方式来详细解释空调储液罐的原理。

首先，我们来看一下空调储液罐的结构。

空调储液罐通常由外壳、进出口管道、内部过滤器和液位控制装置等组成。

进出口管道用于连接空调系统中的制冷剂循环管路，内部过滤器可以过滤制冷剂中的杂质，液位控制装置则可以监测储液罐内制冷剂的液位。

接下来，我们来看一下空调储液罐的工作原理。

当空调系统运行时，制冷剂通过进口管道进入储液罐，然后通过内部过滤器进行过滤，最后储存在储液罐内。

在空调系统停止运行时，储液罐内的制冷剂会保持一定的压力，以便在下一次启动时能够迅速进入制冷系统。

此外，液位控制装置可以监测储液罐内制冷剂的液位，一旦液位过低，就会自动向储液罐内加入制冷剂，以保持系统的正常运行。

在空调系统运行过程中，空调储液罐还可以起到平衡制冷系统压力的作用。

当制冷剂在蒸发器中蒸发时，会吸收热量并变成低温低压的气体，然后通过压缩机被压缩成高温高压的气体。

这时，空调储液罐可以吸收多余的制冷剂，以平衡系统的压力，保证系统的稳定运行。

最后，我们来总结一下空调储液罐的作用。

空调储液罐不仅可以储存制冷剂，平衡系统压力，还可以过滤制冷剂中的杂质，保证系统的正常运行。

因此，定期检查和维护空调储液罐是非常重要的，可以有效延长空调系统的使用寿命，提高系统的运行效率。

通过以上的图解和解释，相信大家对空调储液罐的原理有了更深入的了解。

空调储液罐作为空调系统中的重要组成部分，其作用不可小觑。

希望大家能够重视空调储液罐的维护和维修，保证空调系统的正常运行。

空调储液罐结构和工作原理

空调储液罐结构和工作原理
空调储液罐是空调系统中的一个重要组成部分，用于储存空调系统中的制冷剂。

其主要结构包括罐体、进出口管道、压力传感器等。

罐体通常由钢材或铝材制成，具有一定的强度和密封性能，以承受系统内部的压力。

罐体内部通常还会有一个分隔板，将罐体分为两个部分，分别放置制冷剂和干燥剂。

进出口管道则用于连接空调系统中的制冷循环。

压力传感器则用于监测储液罐内部的压力变化，并将信号传输给空调系统控制单元。

空调储液罐的工作原理是通过控制制冷剂在系统中的流动来实现空调系统的制冷或加热功能。

当空调系统运行时，制冷剂从压缩机进入储液罐，在罐体内部储存一段时间，再通过进出口管道进入蒸发器或冷凝器，完成循环。

储液罐内的干燥剂主要起到吸附水分和杂质的作用，保证制冷剂的纯净度，提高系统的稳定性和效果。

储液罐内的压力变化会通过压力传感器传输给控制单元，控制单元根据压力变化调整制冷剂的流量和压力，实现对空调系统的控制。

同时，储液罐的容量也会根据空调系统的需要进行设计，以满足系统运行的要求。

空调储液器的操作方法

空调储液器的操作方法空调储液器是储存空调制冷剂的设备，它起到储存制冷剂的作用，保证空调系统正常运行。

下面将详细介绍空调储液器的操作方法。

首先，了解空调储液器的基本结构。

空调储液器通常由储液罐、进出口管道、液位传感器、阀门和压力表等组成。

储液罐是一个密封的容器，用于存放制冷剂。

进口管道连接空调蒸发器和储液罐，出口管道连接储液罐和空调的蒸发器，形成制冷剂的循环往复。

液位传感器用于检测储液器中的制冷剂液位，阀门用于控制制冷剂的流动，压力表用于监测储液器中的压力。

在操作空调储液器之前，首先确保空调系统已经关闭，并且储液器中的压力已经降至合适的水平。

注意，操作储液器需要在安全环境下进行，如果不具备相关操作经验，建议请专业人士进行操作。

接下来，可以开始操作空调储液器了。

首先，检查储液器的密封状态，确保不会有任何泄漏。

然后，使用恰当的安全装备，打开储液器的阀门，检查制冷剂的液位。

如果液位过低，需要进行加注制冷剂的操作。

加注制冷剂时，应根据空调制造商的要求确认所需的制冷剂种类和数量，不得随意更换或过量加注制冷剂。

在加注制冷剂之前，需要使用专业的制冷设备将制冷剂添加到储液器中。

按照操作手册的要求，连接制冷设备的进口管道和储液器的进口管道。

然后，根据制冷设备的指示，逐步注入适量的制冷剂，同时观察液位传感器的显示，确保制冷剂的液位在正常范围内。

当制冷剂的液位达到正常范围后，关闭制冷设备的阀门，停止加注操作。

然后，关闭储液器的阀门，并检查阀门的密封情况，确保不会有任何泄漏。

经过加注制冷剂操作后，通常需要进行空调系统的真空抽取和密封测试，以确保系统的正常运行。

在日常操作储液器时，需要定期检查制冷剂的液位，并根据需要进行制冷剂的补充。

同时，要保持储液器的清洁，防止灰尘和杂物进入储液器，影响空调系统的正常运行。

如果发现储液器有任何泄漏或异常情况，应立即停止使用，并请专业人士进行检修或更换。

总而言之，正确操作空调储液器是保证空调系统正常运行的关键之一。

空调压缩机储液罐规范

空调压缩机储液罐规范
制冷系统储液罐用于蒸发负荷变化大的制冷系统中，为了保证高负荷循环量大时有足够的供液，同时低负荷循环量小时液体制冷剂不至于侵入冷凝器内影响散热效果，因此系统配置储液罐能使其良好运行。

制冷系统中的高压储液罐（也称储液筒）是装在冷凝器和膨胀阀之间的，它的功能作用可归纳为以几个方面：
1、储存冷凝罐的凝液避免凝液在冷凝器中积存过多而使传热面积变小，影响冷凝器的传热效果。

2、适应蒸发器的负荷变动对供应量的需求在蒸发负荷增大时，供应量也增大，由储液器的存液补给；负荷变小时，需要液量也变小，多余的液体储存在储液罐里。

3、作为系统中高低压侧之间的液封因为出液管是插在液面下，故可防止高压侧的蒸汽和不凝性的气体进入低压侧。

同时，储液器也起到过滤和消音的作用。

1、调整系统内循环的制冷剂容量位于冷凝器与蒸发器之间的制冷剂液体存储装置,自动适应负载的变化,调节冷凝压力使冷凝器工作于最佳工况。

2、在进行系统维护的过程中,可以容纳绝大部分制冷剂,避免向大气环境排放制冷剂,降低了调试过程对制冷剂充注量的精度要求。

3、如果系统中的制冷剂没有完全气化回到压缩机，会损坏压缩机。

制冷系统储液罐的大小计算方法

制冷系统储液罐的大小计算方法嘿，咱今儿个就来唠唠制冷系统储液罐大小计算方法这档子事儿。

你想啊，这储液罐就好比是制冷系统的一个小仓库，得大小合适才行。

要是太小了，那系统里的制冷剂稍微一多，不就没地儿放啦，那不就得出问题嘛。

可要是太大了呢，又占地方又浪费钱呀。

那怎么算这个合适的大小呢？咱得先搞清楚制冷系统的运行情况。

就好像你要知道一个人的饭量，就得先了解他平时都干啥活，运动量大不大呀。

制冷系统也一样，不同的工况，需要的制冷剂储量也不一样。

比如说，系统运行的时候，会有一些制冷剂在管道里流动，这部分就不用算在储液罐里啦。

但还有一些制冷剂可能会因为各种原因暂时留在系统里，这部分就得考虑进去咯。

然后呢，还得看看系统有没有什么特殊的要求。

比如说有些系统可能需要在短时间内应对很大的负荷变化，那这储液罐就得大一点，能多存点制冷剂，就像人家里多备点粮食，以防突然来了好多客人嘛。

咱还可以打个比方，储液罐就像是汽车的油箱，你得根据车的油耗和行驶里程来决定油箱大小呀。

制冷系统也一样，得根据它的消耗和运行情况来算储液罐大小。

计算的时候，可不能马虎呀。

得把各种因素都考虑周全了，不然到时候出了问题，那可就麻烦咯。

这可不是闹着玩的呀，制冷系统要是出问题，那影响可大了去了。

咱再想想，要是储液罐太小，制冷效果不好，那夏天热的时候可咋办呀？要是太大，又占地方又不划算，你说冤不冤呀。

所以啊，这制冷系统储液罐大小的计算可得好好琢磨琢磨。

咱得像个细心的大厨一样，精确地掌握各种调料的用量，才能做出美味的菜肴。

计算储液罐大小也是一样，得仔细认真，才能让制冷系统运行得稳稳当当。

总之呢，制冷系统储液罐大小的计算可不是个简单的事儿，但只要咱认真对待，多考虑考虑各种因素，肯定能算出最合适的大小来。

这样咱的制冷系统就能好好工作啦，给咱带来舒适的环境。

大家说是不是这个理儿呀？。

储液罐

储液罐
贮液器收集液滴，然后将其以连续流动方式传送到膨胀阀。

安装过程中渗入制冷剂回路的湿气由一个干燥器收集在贮液器中。

提示
♦如果制冷剂循环回路较长时间开着并有水雾渗入，或者由于某个投诉规定如此，更新贮液器→相关章节。

♦在安装前才去除密封塞。

♦干燥袋置于不密封的容器中不需多久就会因吸附湿气达到饱和而不能使用。

♦安装时，如有必要注意流向的箭头。

♦根据制冷剂回路的结构情况，可以将储液罐安装在冷凝器上或者冷凝器内。

→暖风装置、空调器或→空调器和→零件目录
♦根据制冷剂回路的结构情况，也可以将作为干燥器芯筒的干燥器袋安装在冷凝器内。

→暖风装置、空调器或→空调器和→零件目录。

储液罐干燥器的作用

储液罐干燥器的作用干燥瓶（储液罐）的功用是：（1）对制冷剂进行过滤。

将系统中经常出现的杂质、脏物如锈蚀污垢、金属微粒等过滤掉，这些杂质会损坏压缩机气缸壁和轴承，还会堵塞过滤网和膨胀阀。

（2）吸收系统中的湿气。

汽车空调系统中要求湿气越少越好，因为湿气会造成“冰塞”并腐蚀系统的管道等，使之不能正常工作。

（3）对过多的制冷剂进行存储作用。

接受从冷凝器来的液体并加以储存，根据蒸发器的需要提供所需制冷剂量。

由于汽车空调正常工作时，制冷剂的供给量大于蒸发器的需要量，所以高压侧液态制冷剂要有一定的储存量。

同时，随着季节的变化，在系统不运行或检测、更换系统内的零件时，可以将系统中的制冷剂收入到高压侧进行储存，以避免制冷剂的泄漏。

因此，在汽车空调制冷系统中，必须设置储液干燥器。

对于节流孔式系统，储液罐安装在蒸发器的低压侧出口处。

只有气态的制冷剂才能从其内部的管路通到压缩机。

对于膨胀阀式系统，储液罐安装在冷凝器的高压侧出口处。

只有液态的制冷剂才能从储液罐进入蒸发器。

对于膨胀阀制冷系统的储液干燥器安装时要注意：（1）垂直安装（一般在15°之内）。

这样才可保证随制冷剂一起循环的润滑油流出储液干燥器，并流回到压缩机，并保证进入膨胀阀都是液态的制冷剂，使膨胀阀正常工作。

（2）进出口不能接错。

若接错进出管口，压缩机机油就会储存在储液器内，压缩机没有足够的润滑油；同时，其出口还会有气泡，使膨胀阀无法正常工作。

（3）安装或维修制冷系统时，储液器应最后接入系统。

防止新干燥剂吸收空气中的水分而破坏其干燥性能。

于膨胀阀制冷系统的储液干燥器安装时要注意：（1）垂直安装（一般在15°之内）。

这样才可保证随制冷剂一起循环的润滑油流出储液干燥器，并流回到压缩机，并保证进入膨胀阀都是液态的制冷剂，使膨胀阀正常工作。

（2）进出口不能接错。

若接错进出管口，压缩机机油就会储存在储液器内，压缩机没有足够的润滑油；同时，其出口还会有气泡，使膨胀阀无法正常工作。

汽车空调10

2. 安装步骤
安装顺序与拆卸顺序相反。
安装时，不可将新换装的集液器或储液干燥器的A、B管塞提前取下，否则其内部的干燥剂会很快因吸水饱和而失效。
③吸气储液器的优点
⒈保证压缩机只能吸入气态制冷剂，不会引入液态制冷剂，因而压缩机不会发生液击现象。
⒉能减少压缩机排气脉冲，使系统工作更平稳。
⒊在制冷剂不足的情况下，能维持一定量的润滑油回流，从而提高系统对制冷剂漏失的容忍度。
②气液分离器与储液干燥器的区别
集液器
储液干燥器
1-过滤器 2-制冷剂进口 3-塑料盖 4-干燥剂 5-U型管 6-制冷剂孔
贮液干燥器的拆卸与安装
特别注意的是，在空调系统的安装与维修中，贮液干燥器必须最后一个被接到系统中，防止空气进入干燥器，因为空气中的水分及其它不可冷凝的杂质等可能会腐蚀金属，致使小的金属粒子剥落下来，造成系统堵塞。安装前一定先要确定贮液干燥器的进口端和出口端，否则容易装错。一般在其进、出口端打有记号，如进口端用英文字母“IN”（这端应与冷凝器出口相接），出口端用“OUT”表示，或者直接打上箭头。
1、拆卸步骤
（1）拆卸前，用冷媒回收加注设备将制冷剂抽空。
储液干燥器管路拆卸
1、拆卸步骤
（2）拔下高低压开关连接插头（箭头A）。（3）拆下C管（箭头B），并封住管口。
（4）拆下L管（箭头C），并封住管口。
（5）拆卸连接螺栓（箭头D），取出储液干燥器。
储液干燥器管路拆卸
2、安装步骤
1）安装顺序与拆卸顺序相反。 2）储液干燥器应垂直安装。
3）安装后应从视窗处密切注视冷媒的流
动情况。 4）更换安装完毕后确认前后接口无泄漏。
四、集液器的拆装【器材设备准备】检漏仪、歧管压力表组件、抽真空机、扭力扳手、冷媒回收与充注机、常用工具等。

汽车空调结构原理图

汽车空调构造与工作原理一．空调构造和工作原理图二．汽车空调制冷系统构造图各部件名称与作用1 压缩机：压缩机由发动机通过皮带驱动，吸入蒸发器出口处的低温低压的气态制冷剂，把制冷剂压缩成高温高压的气态排向冷凝器。
