随着铁路扩大内涵再生产的不断深入，铁路信号设备也在随其发生着巨大的变化。
根据地区发展和站场的实际情况，所设置的信号机类型也大不相同，因此，在控制信号机显示状态的点灯电路中所接入的条件也不相同。
用来提供不同的显示，以满足和适应不同地区的各种需要。
信号机按用途分为进站、出站、通过、进路、预告、遮断、驼峰、驼峰辅助、复示、调车十种。
本论文中将主要介绍一种信号机点灯电路－－进站信号机点灯电路故障分析及处理方法。
关键词：铁路信号信号机点灯电路故障分析目录一、进站信号机点灯电路 (1)二、信号机点灯电路故障 (2)（一）区分室内外故障 (2)（二）信号机点灯电路故障分析 (2)三、信号点灯电路故障实例的处理 (3)（一）故障实例 (3)1. 故障查找步骤 (3)2. 故障查找结果 (3)3. 故障说明 (3)结论 (4)参考文献 (5)一、进站信号机点灯电路进站信号机点灯电路中，黄、绿和红用一个灯丝继电器监督，叫做第一灯丝继电器，而第二个黄灯与引导白灯用一个继电器监督，叫做第二灯丝继电器，平时进站信号机点红灯。
点灯变压器HB有输出，初级线圈电流大，所以与初级线圈串联在一起的灯丝继电器在吸起状态，表示灯泡完好。
当红灯灭灯时，灯丝继电器将因红灯HB二次侧开路，一次侧电流大大减少而失磁落下，并用其落下接点，使控制台相应的信号复示器闪红光。
凡是同时点两个允许灯光时，在灯光电路中都接在第二个灯丝继电器２DJ前接点。
接入２DJ前接点的目的：当第二个黄灯灭灯时，使绿灯或第一个黄灯也必须跟着灭灯，以便用第一个灯丝继电器的前接点断开列车信号继电器LXJ电路，使信号自动改点红灯。
铁路信号机点灯电路
目录內容摘要第1章信号点灯电路图第2章方向电路图第3章组合连接图第4章组合排列第5章极性交叉和电缆布置图第6章四线制单动道岔电路图第7章组合架电源零层配线表第8章微机检测第9章微机联锁的设想总结第1章信号点灯电路图信号机点灯电路是用来控制信号机的显示状态，直接向机务人员发出行车命令。
各种信号的显示正确与否，直接关系到行车的安全问题。
为此信号机点灯电路必须是具有严密性、可靠性的安全电路。
又因为它有室内外联系用的电缆线路，所以设计信号机点灯电路时必须有断线保护和混线保护措施。
信号机点灯电路在断线故障时要求灭灯时要使用信号显示降级，如绿灯或黄灯灭灯时要自动红灯，禁止灯光灭灯时，要禁止信号机（仅对进站和正线出站信号机而言）再开放允许信号。
为了实现这些要求，在点亮每一个信号机灯泡时均要串联一个灯丝继电器DJ，用于监督灯泡的完整性。
本站信号机采用透镜式色灯信号机。
信号机点灯电路均采用集中供电制，由信号楼继电器室供给交流220V点灯电源。
由于信号灯泡是采用低压12V，因此对应调车信号机信号灯泡分别设有一台信号变压器（BX-30型，初级为220V次级为13-14V）列车信号机每一灯泡设有一台带有主副灯丝转换功能的点灯单元XDZ。
下面介绍一下进站信号机和调车信号机点灯电路原理。
一、进站信号机点灯电路它有五个灯泡，其灯位从上至下为1U、L、H、2U、B。
共有红、绿、黄、双黄、绿黄、红白六种显示状态。
这六种显示状态由进站信号机的LXT、TXJ、ZXJ、LUXJ、YXJ来控制。
下面用电路逻辑关系来表达这六种显示状态。
（一）平时关闭状态LXJ落下后，红灯亮且DJ 吸起。
（二）开放正线通过信号LXJ、ZXJ、TXJ吸起后，则绿灯亮DJ吸起。
（三）开放正线接车信号LXJ 、ZXJ吸起，TXJ落下，黄灯亮且DJ吸起。
（四）开放侧线接车信号LXJF吸起，ZXJ、TXJ落下后，双黄亮2DJ吸起。
LXJ吸起，ZXJ落下，2DJ吸起，则黄灯亮DJ吸起。
第二十章 信号机点灯电路
4、运行灯的主、副灯丝均坏时，电路红灯（对调车为
蓝灯），同时报警；
8 5、由信号楼送出的电压经变压器变压为13V～14V，
以点亮灯
平时 绿灯
9
LXZ
2LXF
区别点一个绿灯 还是两个绿灯
区别点一个绿灯 还是XJ来控制这么多的显示，显然不够，则 需用五个继电器控制：
列车信号继电器LXJ；
正线信号继电器ZXJ；
通过信号继电器TXJ；
绿黄信号继电器LUXJ；
引导信号继电器YXJ（第6节介绍）。
2
进路中，所有DBJ↑时，ZXJ ↑ 进站信号机LXJ ↑且ZXJ ↑
且同方向发车信号机LXJF ↑
4
3、出站信号机显示 自动闭塞出站口，三显示： 两个出站口，四显示： 、
平时
LXJ↓
LXJ↑ 2LQJ↓
LXJ↑ 2LQJ↑
、 、
、 、
向主要干 线发车
LXJ↑ ZXJ↑ 2LQJ↓ LXJ↑ ZXJ↑ 2LQJ↑
LXJ↑ ZXJ↓
向次要干 线发车
向主要干 线发车
5
增加1个信号辅助继电器 XFJ（将本咽喉所有出站信 号机的ZXJ线圈相串联）
防护因故ZXJ不能吸 起而LXJ↑，使本应 点1L变成点双L的错 误显示。达到故障— 安全的目的。
6
注：ZXJ↑ → LXJ ↑ LXJ ↓ → ZXJ ↓
7
三、信号点灯电路
1、采用混线防护措施； 2、信号灯采用双灯丝冷备的方法；
3、凡同时点两个允许显示给出行车命令时，在它们的
点灯电路里都接有2DJ的前接点；
二、信号辅助继电器电路
1、调车信号显示：DXJ吸起（白灯）
不需要信号辅助继电器
铁路信号机点灯电路
目录內容摘要第1章信号点灯电路图第2章方向电路图第3章组合连接图第4章组合排列第5章极性交叉和电缆布置图第6章四线制单动道岔电路图第7章组合架电源零层配线表第8章微机检测第9章微机联锁的设想总结第1章信号点灯电路图信号机点灯电路是用来控制信号机的显示状态，直接向机务人员发出行车命令。
各种信号的显示正确与否，直接关系到行车的安全问题。
为此信号机点灯电路必须是具有严密性、可靠性的安全电路。
又因为它有室内外联系用的电缆线路，所以设计信号机点灯电路时必须有断线保护和混线保护措施。
信号机点灯电路在断线故障时要求灭灯时要使用信号显示降级，如绿灯或黄灯灭灯时要自动红灯，禁止灯光灭灯时，要禁止信号机（仅对进站和正线出站信号机而言）再开放允许信号。
为了实现这些要求，在点亮每一个信号机灯泡时均要串联一个灯丝继电器DJ，用于监督灯泡的完整性。
本站信号机采用透镜式色灯信号机。
信号机点灯电路均采用集中供电制，由信号楼继电器室供给交流220V点灯电源。
由于信号灯泡是采用低压12V，因此对应调车信号机信号灯泡分别设有一台信号变压器（BX-30型，初级为220V次级为13-14V）列车信号机每一灯泡设有一台带有主副灯丝转换功能的点灯单元XDZ。
下面介绍一下进站信号机和调车信号机点灯电路原理。
一、进站信号机点灯电路它有五个灯泡，其灯位从上至下为1U、L、H、2U、B。
共有红、绿、黄、双黄、绿黄、红白六种显示状态。
这六种显示状态由进站信号机的LXT、TXJ、ZXJ、LUXJ、YXJ来控制。
下面用电路逻辑关系来表达这六种显示状态。
（一）平时关闭状态LXJ落下后，红灯亮且DJ 吸起。
（二）开放正线通过信号LXJ、ZXJ、TXJ吸起后，则绿灯亮DJ吸起。
（三）开放正线接车信号LXJ 、ZXJ吸起，TXJ落下，黄灯亮且DJ吸起。
（四）开放侧线接车信号LXJF吸起，ZXJ、TXJ落下后，双黄亮2DJ吸起。
LXJ吸起，ZXJ落下，2DJ吸起，则黄灯亮DJ吸起。

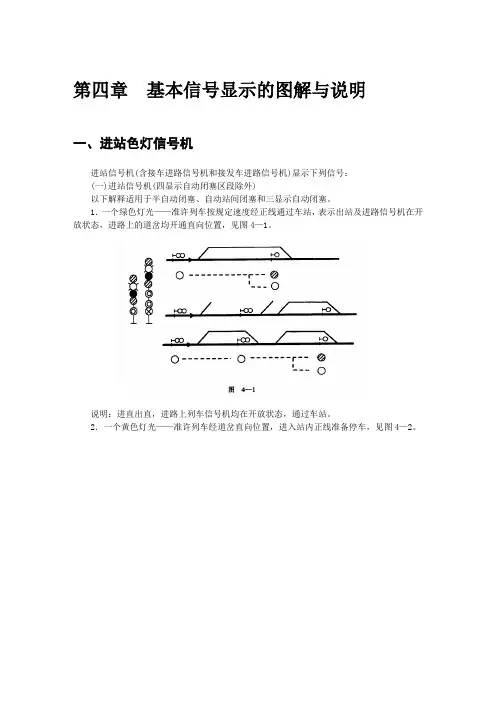

第四章-基本信号显示的图解与说明
第四章基本信号显示的图解与说明一、进站色灯信号机进站信号机(含接车进路信号机和接发车进路信号机)显示下列信号：(一)进站信号机(四显示自动闭塞区段除外)以下解释适用于半自动闭塞、自动站间闭塞和三显示自动闭塞。
1．一个绿色灯光——准许列车按规定速度经正线通过车站，表示出站及进路信号机在开放状态，进路上的道岔均开通直向位置，见图4—1。
说明：进直出直，进路上列车信号机均在开放状态，通过车站。
2．一个黄色灯光——准许列车经道岔直向位置，进入站内正线准备停车，见图4—2。
说明：进直出弯。
只要发车进路经过道岔侧向，不论道岔号(辙叉号)是多大，进站信号机均显示黄灯。
3．两个黄色灯光——准许列车经道岔侧向位置，进入站内准备停车，见图4—3。
说明：经辙叉号18号以下道岔的侧向接车，不论次一架信号机开放与否，进站信号机均显示两个黄灯。
4．一个黄色闪光和一个黄色灯光一一准许列车经过18号及其以上道岔侧向位置，进入站内越过下一架已经开放的信号机，且该信号机的进路经道岔的直向或18号及其以上道岔的侧向位置，见图4——4(a)。
说明：图中带圈道岔是指18号及其以上道岔，显示黄闪、黄时，必须同时满足如下条件：——接车进路开通侧向位置的道岔必须是18号及其以上道岔；——发车信号机在开放状态；——发车进路上道岔均开通直向位置，或开通侧向位置的道岔必须是18号及其以上道岔。
图4—4(b)是作对照用的，说明虽经18号及其以上道岔侧向位置，但后一架信号机关闭或经小于18号道岔侧向位置开通进路时，仍应显示两个黄灯。
5．一个红色灯光——不准列车越过该信号机，见图4—5。
6．一个绿色灯光和一个黄色灯光——准许列车经道岔直向位置，进入站内越过下一架已经开放的接车进路信号机准备停车，见图4—6。
说明：下一架接车进路信号机(或接发车进路信号机)显示一个黄灯，注意下一架正线上的进路信号机应设成接车性质的信号机，如图4—6最下面站场的正线上的进路信号机，尽管无两个黄灯的显示，也要设成接发车进路信号机，因为接发车信号机能区分进路的弯与直。
铁路色灯信号机分为
铁路色灯信号机分为：进站信号机，信号灯排列一般为从上到下：黄绿红黄白出站信号机，在自动闭塞为黄绿红黄白，半自动闭塞为绿红进路信号机，分为接车进路和发车进路，信号排列一般为从上到下：黄绿红黄白通过信号机，在三显示为黄绿红，四显示为绿红黄预告信号机，在自动闭塞和通过信号机一样，在半自动闭塞为绿黄驼峰信号机，为黄绿红白调车信号机，一般只有蓝白两种灯光，蓝灯停车，白灯通过复示信号机，进站复示一般为三个白灯，显示两白为开通，不显示为关闭。
出站复示一般为绿灯遮断信号机，一个红灯，显示红灯停车，无显示可以通过每一种信号机都可能有好几种显示，而且在不同的速度和等级的线路上的显示方法可能不一样，一般在提速铁路上为四显示区段，普通铁路为三显示区段。
在干线一般是自动闭塞，支线一般是半自动闭塞。
比如进站信号机，一般有六种显示方法，每种的规定和要求都不同，出站信号机，在四显示区段一般有六种显示方法，三显示区段一般有五种显示方法，半自动闭塞区段一般有四种方法。
进站信号机：绿灯：正线通过。
一个黄灯：进正线停车。
两个黄灯：进侧线停车。
红灯：不许越过。
一个红灯和一个月白灯：出站信号机：一个绿灯：准许发车。
黄灯：准许列车由车站出发，表示运行前方至少有一个闭塞分区空闲。
红灯：不许越过。
两个绿灯：自动闭塞区段表示去往非自动闭塞区段，半自动闭塞去间表示开往次要线路。
在兼作调车信号机时，一个月白色灯光：准许越过该信号机调车。
通过信号机：一个绿灯：准许列车按规定速度运行，表示运行前方至少有两个闭塞分区空闲。
一个黄灯：要求列车注意运行，表示运行前方有一个闭塞分区空闲。
一个红灯：列车应在该信号机前停车。
装有容许信号的通过信号机，容许信号显示一个蓝色灯光：准许列车在通过信号机显示红灯的情况下不停车，以不超过20公里/小时的速度通过，运行到次一通过信号机，并随时准备停车。
遮断信号机：一个红色灯光：不准列车越过该信号机。
不着灯时，不起信号作用。
预告信号机：一个绿灯：表示主体信号机在开放状态。
信号点灯电路
