F—P腔的激光稳频技术探讨

F—P腔的激光稳频技术探讨

F—P腔的激光稳频技术探讨作者:史国庆来源:《市场周刊·市场版》2017年第20期摘要:光电子半导体的发展。

半导体激光器凭借着工作效率高,整体结构简单,工作寿命长,机械强度高,光谱范围宽,可与常用探测器相匹配,成本低的特点被大量的应用在通信领域,航天领域,谱线分析领域。

频率的稳定度的成为了衡量半导体激光器发展的层次。

基于F-P腔的半导体激光器能够拥有较强的稳定性和精度,在一定条件下还具有较强的抗干扰能力,使它具有更广阔的发展空间和发展前景。

在此基础上,运用了PDH技术建立了PDH模型,特别的时针对F-P腔的一系列问题进行研究,充分了解到了激光器的主要是受温度和电流的影响很大,并且分析了在不同的条件下,在稳频的状态的时候,半导体激光器的影响和反应。

关键词:F-P腔;半导体激光器;PDH稳频技术一、绪论(一)稳频技术研究状况稳频技术的原理是为了维持穿过谐振腔光程长度的稳定性,稳频技术主要分为被动稳频和主动稳频。

通过调节F-P腔的腔长长度,使激光重新恢复到稳定的频率上去,从而达到稳频的目的。

稳频技术有饱和吸收法;原子光谱Zeeman效应吸收法;相位调制光外差稳频。

(二)F-P腔的优点及研究现状外腔光反馈元件主要有光栅和F-P腔。

光栅光稳定性较差。

而F-P标准具光反馈稳定性能好,结构简单,可以保证激光器的输出波长始终稳定在系统的中心频率上,并且不会出现频率漂移问题。

F-P腔的优点也不是十全十美的,短期稳定性较低。

所以,要采用一些方法抑制其他因素的扰动诱发的频率漂移,才能尽可能的使激光器得到稳定。

因此半导体激光器的频率是关键,有一种是基于光学元件的稳频,这种电子元件的名字叫做F-P腔,它可以不受波段的限制,成为半导体激光器稳频的主要措施,结合F-P腔的这种特点用来把半导体激光器的稳频恰到好处。

(三)半导体激光器的基本特性半导体激光器主要分为三个部分一部分是激光管,一部分是驱动电源,最后一部分是准直支架三大部分构成半导体激光器产生激光需要适应基本的三个条件:(1)粒子数反转。

第9讲 光学谐振腔-稳定性

第9讲 光学谐振腔-稳定性

高斯光束的共焦
参数。
12
习题
一、试利用往返矩阵证明对称共焦腔为稳定腔,即任意傍轴光线在其中 可以往返无限多次,而且两次往返即自行闭合。
二、如图所示谐振腔 : 1、画出其等效透镜序列。如果光线从薄透镜右侧开始,
反时针传播,标出光线的一个往返传输周期; 2、求当d / F (F是透镜焦距)满足什么条件时,谐振腔
组成腔的两个反射镜面的反射率; 反射镜的几何形状以及它们之间的组合方式;
对振荡光束参数进行控制
有效地控制腔内实际振荡的模式数目; 可以直接控制激光束的横向分布特性、光斑大小、振荡频率及光束 发散角等; 可改变腔内损耗,在增益一定的情况下能控制激光束输出的能力。
8
9.3 光学谐振腔的作用
对光学谐振腔的评价标准
光学谐振腔应具有较小的损耗,可以形成正反馈,达到预期输出; 应具有良好的激光模式鉴别能力;
光学谐振腔的选择原则
根据实际应用的需要选择不同的光学谐振腔。
“稳定”与“非稳定”指的是什么?
9
9.4 光学谐振腔稳定性判别性
常常用稳区图来表示共轴球面腔的稳定条件,以光腔的两个反射面的g参数 为坐标轴绘制出的图为稳区图:
图中空白部分是 谐振腔的稳定工 作区,其中包括 坐标原点。 图中阴影区为不 稳定区;
在稳定区和非稳 区的边界上是临 界区。对工作在 临界区的腔,只 有某些特定的光 线才能在腔内往 返而不逸出腔外。
10
9.4 光学谐振腔稳定性判别性
稳定性简单判别法
若一个反射面的曲率中心与其顶点的连线与第二个反射面的曲率中心或 反射面本身二者之一相交,则为稳定腔; 若和两者同时相交或者同时不相交,则为非稳腔; 若有两个中心重合,则为临界腔;
为稳定腔; 三、如图所示,腔内有其它元件的两镜腔中,除两面反射镜外的其余部分的

基于失调量的光学折叠腔稳定性研究及应用

基于失调量的光学折叠腔稳定性研究及应用

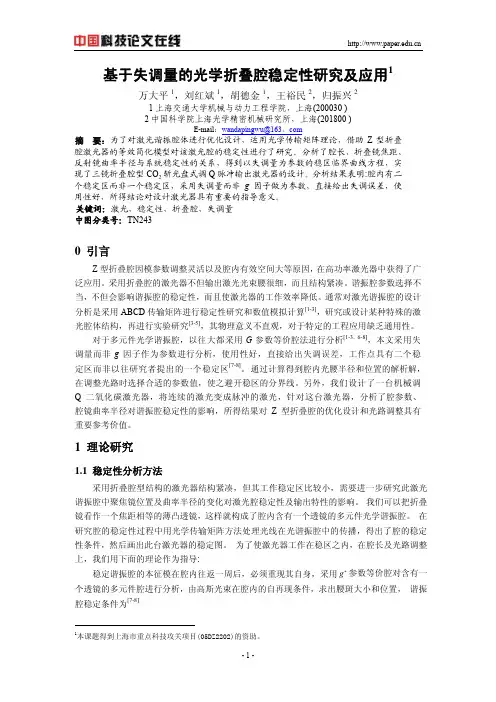

基于失调量的光学折叠腔稳定性研究及应用1万大平1,刘红斌1,胡德金1,王裕民2,归振兴21上海交通大学机械与动力工程学院,上海(200030 )2中国科学院上海光学精密机械研究所,上海(201800 )E-mail:wandapingwu@163。
