传动系之万向传动装置和驱动桥。
教材-底盘第1章汽车传动系第5节万向传动装置
1、十字轴刚性万向节 汽车传动系中广泛应
用十字轴刚性万向节， 它允许相邻两轴的最
大交角为5°～20°。
⑴十字轴刚性万向节的构造 它由万向节叉、十字轴、滚针轴承、油封和油嘴等组成。 2个万向节叉通过其上的孔分别活套在十字轴的两对轴颈上 十字轴颈和万向节叉孔间装有滚针和套筒组成的滚针轴承．然后用螺 栓和轴承盖将套筒同定在万向节叉上，并用锁片锁紧．以防止 套筒在叉孔内转动和运转中由于离心力作用被甩出。
为了润滑轴承．十字轴轴颈做成中空的油道并与轴颈安全阀相通，润 错油从油嘴注入十字轴内腔。
安全阀装在十字轴中部，为了避免润滑油的流出及尘垢进人轴承，在 十字轴的轴颈上套着装在金属座圈内的毛毡油封。
十字轴上的安全阀可自动控制油道内的油压，如油压过高．安全阀被 顶开，使润滑油外溢，以保证油封不致因油压过高而损坏。
⑷球笼式万向节 球笼式万向节结构由星形套、钢球、保持架(球笼)、球形壳等组成。 星形套以内花键与主动轴相连，其外表面有凹槽形成内滚道； 球形壳内表面也有相应的凹槽，形成外滚遭。
6个钢球分别装在各条凹槽中，并由保持架保持在一个平面内。
由于这种结构设计，使得外半轴外环的内球面中心A与内环的外球 叫中心B分别位于交点O两侧。因OA=OB，CA=CB，OC为公共边．所以 △AOC≌BOC ，于是∠ AOC=∠0BC。
第五节 万向传动装置
一、万向传动装置的功用及组成和类型 1、万向传动装置的功用和组成 在发动机前置后轮驱动的汽车上，变速器常与发动机、离台器 连成一体支承在车架上，驱动桥则通过悬架装置与车架连接。驱动 桥由于装载重量变化及路面的凸凹不平会产生上下运动，而汽车存 加速或减速时，由于惯性产生前后运动，结果在变速器与主减速器 之间产生轴交角与距离的变化。
汽车传动系统试题
汽车传动系统的检测与维修（学生用复习题）一、填空题1．汽车底盘传动系行驶系转向系制动系组成。
2．传动系的组成：离合器、变速器、万向传动装置和驱动桥3．离合器由主动部分、传动部分、压紧装置、操纵装置组成4．手动变速器由变速传动机构和变速操纵机构组成。
5．惯性式同步器有锁环式同步器和锁销同步器两种。
6．能防止变速器自动挂挡和自动脱挡的装置是自锁装置；能防止变速器同时挂入两个挡位的装置是互锁装置；能防止误挂倒挡的装置是倒档锁装置。
7．互锁装置的类型有：锁球式、锁销式。
8．变速器壳体与盖的损伤形式：裂纹、变形轴承磨损、螺纹孔螺纹损伤等。
9．变速器常见故障有变速器脱档换挡困难、变速器升档、变速器异响、变速器漏油。
10．自动变速器由液力变矩器、变速齿轮机构液压控制系统电子控制系统组成。
11．自动变速器中的液压控制系统包括液压控制系统包括供油调节装置换挡控制锁止控制装置。
13．供油调压装置是由: 油泵调压装置、辅助装置组成14．自动变速器的油泵是由泵盖、泵体、主动齿轮、从动齿轮组成。
16．换档信号装置主要包括节气门阀和速控阀。
17．控制阀主要包括手动阀、换挡阀和强制降档阀。
18．节气门阀的作用是将节气门开度变化信号转换成油压变化信号，用于控制主调压阀、幅调压阀阀、阀。
19．控制阀的作用是：控制油路，从而控制不同的换档执行元件：它由手动阀、换挡阀、强制降档阀组成。
20．自动变速器换档信号包括：传感器、信号开关装置21．电控自动变速器的传感器有节气门位置传感器、发动机转速传感器、输入轴传感器、变速器油温传感器和车速传感器。
22．电控自动变速器采信的开关信号有超速档开关信号、模拟选择开关信号、档位开关信号和制动灯开关信号。
23．万向传动装置由万向节、传动轴和中间支承组成。
24．驱动桥由主减速器、差速器、半轴和桥壳组成。
25．驱动桥的动力传递路线是：主动锥齿轮→主减速器差速器壳→十子轴→行星齿轮→半轴齿轮→半轴→车轮26 汽车传动系的基本功用是（将发动机发出的动力传给驱动车轮）。
汽车底盘构造与维修之汽车传动系
2-2 离合器
二、膜片弹簧离合器
1．膜片弹簧离合器结构 膜片式离合器组成：主动部分、从动部分、和操作机构，与周布弹 簧离合器相比省略了压紧装置。 1）主动部分 由飞轮、压盘、离合器盖等组成。 2）从动部分 由带有扭转减振器的从动盘组件组成。 3）操作机构 操纵机构由分离和传动两部分组成。
膜片式离合器总成图
绳索式操纵机构图
2-2 离合器
（2）自动调节绳索式操纵机构 自动调节的绳索式操纵机构是用于监视踏板行程。需要时自动
对其自动调整。棘轮带有棘爪和齿扇，棘爪在弹簧的作用下，压在 棘轮上，棘爪只允许齿扇相对于棘爪单方向转动。离合器拉索绕在 齿扇上，张力弹簧拉着齿扇与拉索处于平衡状态。
棘轮式离合器自动调整机构图
不带扭转减振器的从动盘图
带扭转减振器的离合器从动盘图
（a）不工作时
（b）工作时
弹簧摩擦式扭转减振器工作示意图
2-2 离合器
课题二：离合器总成
一、周向布置螺旋弹簧式离合器
1．周布弹簧离合器主要部件结构及功用 组成：主动部分、从动部分、压紧装置和操纵机构。
2-2 离合器
1）主动部分 组成：飞轮、离合器盖和压盘 结构特点：离合器盖由低碳钢冲压而成，通过螺钉与飞轮固定。（注 意有定位销）离合器盖与压盘通过由弹簧钢片制成的传动片连接。离 合器结合与分离时，依靠传动片的弹性变形，使压盘能轴向移动。
1）机械式传动系 组成：离合器、变速器、万向传动装置和驱动桥。 动力传递路线：发动机发出的动力——离合器——变速器——万向传 动装置——驱动桥——主减速器——差速器——半轴——驱动车轮。
2-1 传动系概述
2）液力机械式传动系 组成：液力变矩器、自动变速器、万向传动装置和驱动桥。 特点：液力机械式传动系是以液体作为介质，利用液体在主动元件和 从动元件之间循环流动过程中的动能变化传递动力，并能根据道路阻 力的变化，自动地在若干个车速范围内分别实现无级变速，而且其中 的有级式机械变速器还可以实现自动或半自动操纵，因而可使驾驶员 的操作大为简化。
汽车原理与构造--第二章 汽车传动系
内容提要
• • • • • 2-1传动系概述 2-2离合器 2-3变速器与分动器 2-4自动变速器 2-5万向传动装置与驱动桥
2-1 传动系概述
一、传动系的功用及组成 基本功用：将发动机发出的动力传递给驱 动车轮。
组成：离合器、变速器、万向传动装置、 主减速器、差速器、半轴及驱动车轮。
为何要采用同步器进行换档?
功用：使结合套与待啮合齿圈迅速同步，缩短 换档时间，同时防止啮合时齿间冲击。
分类： 常压式 惯性式 自行增力式
（一）锁环式惯性同步器
1）组成
2）结构
（二）锁销式惯性同步器
三、换挡机构
1、功能：保证驾驶员 能准确可靠地进行挂 档和退档操作。 2、组成：操纵杆(变速 杆)、拨叉、拨叉轴、 安全装置 (传动杆 系)——远距离操纵 时要求:刚度好、间 隙小。
Balance patch rear patch
Undee spring billet
Former patch Press patch Driven set form Driven set billet
Driven set hub
扭转减振器从动盘
扭转减振器：减振器盘 和减振器弹簧构成， 将从动盘和盘毂弹性 连接
作用：避免传动系共振， 缓和制动时对传动系 的冲击。
Friction bur
Undee spring billet
Driven set hub
spacer spool special type rivet friction wafer Driven set billet Absorber spring
二、手动变速器构造及其工作原理
1、组成： 传动机构（壳内） 、操纵机构（盖上） 2、分类： 三轴式变速器：应用于FR的汽车上 二轴式变速器：应用于FF及RR的汽车上 3、功用： 传动机构：改变转速比 操纵机构：实现换档
汽车底盘构造与维修教案--项目3传动轴及驱动桥
汽车底盘构造与维修 4）半轴
（1）作用 将差速器传递过来的动力传给驱动轮。
（2）类型及结构 半轴是安装在差速器和驱动轮之间的实心轴 类型：全浮式、半浮式
大象出版社
汽车底盘构造与维修
四.驱动桥异响故障诊断与排除
常见故障部位：行星齿轮、十字轴、轴承、花键、调整垫片、齿轮 1）故障现象
驱动桥在汽车不同的行驶工况下发出非正常响声。
大象出版社
汽车底盘构造与维修
大象出版社
汽车底盘构造与维修 3）中间支承 补偿传动轴轴向和角度方向的安装误
差，以及汽车行驶过程中因发动机攒动或 车架变形等引起的位移。
组成：支架、轴承等
大象出版社
汽车底盘构造与维修
任务2 驱动桥异响的检修
一.驱动桥的功用 减速、增扭并改变旋转方向后传到左右驱动轮，使左右驱动轮以相
大象出版社
汽车底盘构造与维修
大象出版社
汽车底盘构造与维修
大象出版社
汽车底盘构造与维修
大象出版社
汽车底盘构造与维修 （1）十字轴式刚性万向节 主要位于发动机前置后驱的变速器与驱动桥之间 主要组成：十字轴、万向节叉、轴承、卡环等
大象出版社
汽车底盘构造与维修 （1）十字轴式刚性万向节
大象出版社
汽车底盘构造与维修
不等速特性：
单个十字轴式刚性万向节在主动轴和从动轴有夹角的情况下，当主动 叉等角速度转动时，从动叉是不等角速度的。 不等速特性的影响： 传动部件产生扭转震动，从而产生附加的交变载荷，影响部件寿命。
十字轴式刚性万向节
大象出版社
汽车底盘构造与维修 如何实现等角速度传动： 采用双十字轴式刚性万向节的传动方式，第一万向节的不等速特性 可以被第二万向节的不等速特性所抵消，从而实现两轴间的等角速度传 动。 具体条件： 1 第一万向节两轴间夹角a1与第一万向节两轴间夹角a2相等。 2 第一万向节的从动叉与第二万向的主动叉处于同一平面。

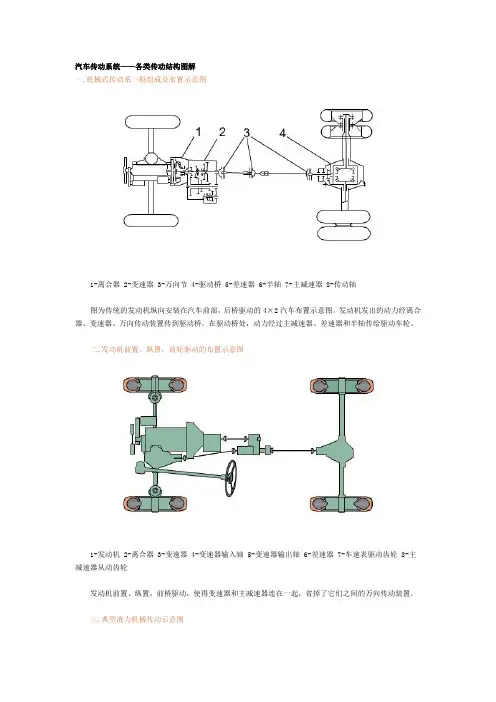

汽车传动系统——各类传动图解
汽车传动系统——各类传动结构图解
一.机械式传动系一般组成及布置示意图
1-离合器 2-变速器 3-万向节 4-驱动桥 5-差速器 6-半轴 7-主减速器 8-传动轴
图为传统的发动机纵向安装在汽车前部，后桥驱动的4×2汽车布置示意图。
发动机发出的动力经离合器、变速器、万向传动装置传到驱动桥。
在驱动桥处，动力经过主减速器、差速器和半轴传给驱动车轮。
二.发动机前置、纵置，前轮驱动的布置示意图
1-发动机 2-离合器 3-变速器 4-变速器输入轴 5-变速器输出轴 6-差速器 7-车速表驱动齿轮 8-主减速器从动齿轮
发动机前置、纵置，前桥驱动，使得变速器和主减速器连在一起，省掉了它们之间的万向传动装置。
三.典型液力机械传动示意图
1-液力变矩器 2-自动器变速器 3-万向传动 4-驱动桥 5-主减速器6-传动轴
液力传动（此处单指动液传动）是利用液体介质在主动元件和从动元件之间循环流动过程中动能的变化来传递动力。
液力传动装置串联一个有级式机械变速器，这样的传动称为液力机械传动。
四.静液式传动系示意图
1-离合器 2-油泵 3-控制阀 4-液压马达 5-驱动桥 6-油管
液压传动也叫静液传动，是通过液体传动介质静压力能的变化来传递能量。
主要由发动机驱动的油泵、液压马达和控制装置等组成。
五.混合式电动汽车采用的电传动
1-离合器 2-发电机 3-控制器 4-电动机 5-驱动桥 6-导线
电传动是由发动机驱动发电机发电，再由电动机驱动驱动桥或由电动机直接驱动带有减速器的驱动轮。
万向传动装置课件
玩命提品质 疯狂抓执行
11
2 万向节结构及运动特性
十字轴式刚性万向节
1-套筒 2-十字轴 3-万向节叉 4-卡环 5-滚针轴承 6-万向节叉
技术研究院传动轴项目小组
玩命提品质 疯狂抓执行
12
2 万向节结构及运动特性
②输入轴、输出轴与传动轴的夹 角相等，即α1=α2。
玩命提品质 疯狂抓执行
15
2 万向节结构及运动特性
准等速万向节
技术研究院传动轴项目小组
双联式
结构简单，制造方便 ，工作可靠，允许有 较大的转向角，多在 转向驱动桥中采用
1) 长度减缩至最小的 双万向节
2)等角速排列条件：
α1=α2
1、2-万向节叉轴，3-双联叉
玩命提品质 疯狂抓执行
1螺丝 2橡胶 3中心钢球4黄油嘴 5传动凸缘 6球座
28
3 中间支撑及轴管
中间支撑
1）中间支承通常装 在车架横粱上，能 补偿传动轴轴向和 角度方向的安装误 差，以及汽车行驶 过程中因发动机窜 动或车架变形等引 起的位移。
2）中间支承常用弹性元件来满 足上述要求，它主要由轴承、 带油封的盖、支架、弹性元件 等组成。
玩命提品质 疯狂抓执行
技术研究院传动轴项目小组
29
3 中间支撑及轴管
轴管
技术研究院传动轴项目小组
为了得到较高的强度和刚度，轴管多做成空心、壁厚均匀的钢管，一般 由厚度1.5-3.0mm的薄钢板卷焊而成
1）功用 ·传动轴是万向传动装置中的 主要传力部件。通常用来连接 变速器(或分动器)和驱动桥， 在转向驱动桥和断开式驱动桥 中，则用来连接差速器和驱动 轮。
学习情境一：汽车传动系复习题
一、填空题1. 汽车传动系的基本功用是汽车传动系的基本功用是 （将发动机发出的动力传给驱动车轮）。
）。
2. 汽车传动系由汽车传动系由 （离合器） 、 （变速器 ） 、 （万向传动装置） 和 （驱动桥） 等四部分构成。
四部分构成。
3. 在设计离合器时，除需保证传递发动机最大转矩外，还应满足（在设计离合器时，除需保证传递发动机最大转矩外，还应满足（分离彻底分离彻底） 、（、（接合柔接合柔和） 、（、（从动部分的转动惯量尽可能小从动部分的转动惯量尽可能小） 及（及（散热良好散热良好） 等性能要求。
等性能要求。
4. 摩擦离合器基本上是由（摩擦离合器基本上是由（主动部分主动部分） 、（、（从动部分从动部分） 、（、（压紧机构压紧机构） 和（和（操纵机构操纵机构） 等四部分构成的。
等四部分构成的。
5. 摩擦离合器所能传递的最大转矩的数值取决于（摩擦离合器所能传递的最大转矩的数值取决于（摩擦片间的压紧力摩擦片间的压紧力） 、（摩擦片的摩擦系数 ） 、（、（摩擦片的数目）摩擦片的数目）及 （摩擦片的尺寸）等四个因素。
）等四个因素。
6. 摩擦离合器所能传递的最大转矩取决于摩擦面间的（摩擦离合器所能传递的最大转矩取决于摩擦面间的（最大静摩擦力矩最大静摩擦力矩） 。
7. 离合器的的作用是（离合器的的作用是（ 保证汽车平稳起步 ）、（ 便于换挡 ）、（防止传动系过载 ）。
8. 膜片弹簧离合器的膜片弹簧本身兼起（膜片弹簧离合器的膜片弹簧本身兼起（ 弹性元件 ）和（）和（ 分离杠杆 ）作用。
）作用。
9. 由于（由于（分离轴承分离轴承 ）与（）与（ 分离杠杆内端 ）之间存在一定量的间隙，驾驶员在踩下离合器踏板后，离合器踏板后，首先要消除这一间隙，首先要消除这一间隙，然后才能开始分离离合器，然后才能开始分离离合器，为消除这一间隙所需的离为消除这一间隙所需的离合器踏板的行程就是（合器踏板的行程就是（离合器踏板自由行程离合器踏板自由行程 ）。
名词解释 2
名词解释1、传动系统——在发动机与驱动轮之间传递发动机动力的所有零部件总称为传动系，机械式传动系主要由离合器、变速器、万向传动装置、主减速器、差速器、半轴等零部件构成，其中主减速器、差速器、半轴等零部件组装在一起，统称为驱动桥。
液力机械式传动系统主要由液力变矩器、自动变速器、万向传动装置和驱动桥组成。
传动系统的布置形式?{5分}2、前置前驱动——前置前驱动是指传动系统的一种布置方式，当发动机布置在汽车的前部，采用前轮驱动时，就称传动系统的布置是前置前驱动（FF）。
除此之外，传动系统的布置还有前置后驱动（FR）、前置四轮驱动（4WD）、中置后驱动（MR）、后置后驱动（RR）等多种不同型式。
3、离合器的种类——汽车离合器有摩擦式离合器、液力偶合器、电磁离合器等几种。
摩擦式离合器又分为湿式和干式两种；摩擦离合器按其从动盘的数目，又分为单片式、双片式和多片式等几种；湿式摩擦式离合器一般为多片式，浸在油中以便于散热。
按压紧弹簧的不同，摩擦式离合器又可分为膜片弹簧离合器和周布弹簧离合器，前者采用膜片弹簧压紧，后者采用若干个螺旋弹簧作为压紧弹簧，并将这些弹簧沿压盘圆周分布。
与轿车手动变速器相配合的多数为单片干式膜片弹簧离合器。
4、液力耦合器——液力耦合器靠工作液（油液）传递转矩，外壳与泵轮连为一体，是主动件；涡轮与泵轮相对是从动件。
当泵轮转速较低时，涡轮不能被带动，主动件与从动件之间处于分离状态；随着泵轮转速的提高，涡轮被带动，主动件与从动件之间处于接合状态。
分析题{一}10分：离合器结合时，为什么分离轴承前端与分离杠杆之间留有一定间隙？5、离合器自由间隙——离合器接合时，分离轴承前端与膜片弹簧（或分离杠杠内端）之间有一定的轴向间隙，这一间隙称为离合器的自由间隙。
当从动盘摩擦片因磨损而变薄时，离合器压盘前移，弹簧变形减少，膜片弹簧或分离杠杠内端将后移。
如果没有自由间隙，则膜片弹簧或分离杠杠内端将不能后移，相应地限制了离合器压盘前移，从而不能有效地压紧从动盘摩擦片，造成离合器打滑，传递转矩下降。
汽车传动系一、填空题1汽车传动系...
汽车底盘构造试题库与答案第一章汽车传动系一、填空题1.汽车传动系的基本功用是（）。
2.按结构和传动介质的不同，汽车传动系的型式有（）、（）、（）和（）等四种。
3.机械式传动系由（）、（）、（）和（）等四部分构成。
一、填空题参考答案1．将发动机发出的动力传给驱动车轮2．机械式液力机械式静液式(容积液压式) 电力式3．离合器变速器万向传动装置驱动桥二、问答题1. 汽车传动系应具有哪些功能?2. 汽车传动系有几种类型?各有什么特点?3. 发动机与传动系的布置型式有几种?各有何优缺点?4. 越野汽车传动系4×4与普通汽车传动系4×2相比有哪些不同?5. 机械式传动系由哪些装置组成?各起何作用?二、问答题参考答案1.1）减速和变速功能——减速用以降速增扭，因为车用发动机输出的最大转矩较小、而转速又很高，如果将这一转速和转矩直接传给驱动车轮，车轮转速过高，且车轮产生的牵引力矩又过小，不足以克服阻力矩，使汽车无法运动，所以必须减速增扭。
变速用以改变行车速度，以便与经常变化的使用条件（包括汽车实际装载质量、道路坡度、路面状况、交通情况等）相适用，使发动机在最有利转速范围内工作。
2）实现汽车倒驶——发动机不能倒转，而在变速器内设置倒挡。
保证在发动机旋转方向不变的情况下，实现汽车的倒向行驶。
3）必要时中断动力传动——如发动机起动、换挡、制动时，发动机不熄火，而通过分离离合器或变速器挂空挡来实现汽车的短暂停歇。
4）差速器的差速作用——使两驱动轮可以有不同的转速，便于汽车转向和在不平路面上行驶时，两侧车轮均做纯滚动，而减轻轮胎的磨损。
2．1）汽车传动系的型式有四种。
（1）机械式传动系。
（2）液力机械式传动系。
（3）静液式（容积液压式）传动系。
（4）电力式传动系。
2）特点及优缺点：（1）机械传动系：a.组成——由离合器、变速器、万向传动装置、驱动桥（主减速器、差速器、半轴）等，总成组成。
b.优点——传动效率高，工作可靠，结构简单，应用广泛。
第四节 万向传动装置_驱动桥_60
3、十字轴式刚性万向节
传动的不等速性及等速条件
单万向节传动不等速性：
主动轴与从动轴平均角速 度相等，瞬时角速度不等， 从动轴相对于主动轴有规 律性的忽快忽慢。 不等速性的不良影响：从 动轴及其相连的传动件产 生扭转振动，产生交变载 荷，影响部件寿命
等速条件(双万向节)
a.轴间夹角相等; 近似满足 b.传动轴两端万向节叉应处于 同一平面.
圆锥轴承
主动锥齿轮支撑方式
（1） 跨置式： 主动锥齿轮前 后方均有轴承支承， 支承刚度较大。适 用于负荷较大的单 级主减速器 （2）悬臂式： 主动锥齿轮只 在前方有支承，后 方没有，支承刚度 较差。适用于负荷 较小的轻型车。
从动锥齿轮支撑
为提高支 承刚度，防止 负荷过大时从 动齿轮变形过 大而破坏啮合， 采用支承螺柱。
啮合点A 啮合点B
直线行驶时的差速器
当汽车右转弯行驶时：
路面阻力反映到差速机构上，使得行星齿 轮与半轴齿轮啮合点A、B受力不相等 如图汽车右转弯，（PA＜PB)， 由于行星齿轮相当于一个 路面对车轮的附 加力△P使行星齿 等臂的杠杆，则 轮受力不平衡， MA=PA×r ，MB=PB×r 产生自转力矩。 M A ＜M B 在MB-MA的作用下， 行星齿轮发生自转， △P 同时也有公转，差速器起差速作用 。
3、若M1 =0，则M2 =0；
1、若 N1=0，则N2=2N0； 2、若N0=0， 则N1=-N2，反 向转动
轮间差速器
轮间差速器
四轮驱动转弯时： 四个车轮的行驶距离都不一样 轴间差速器
5、防滑差速器
对称式齿轮差速器平均分配扭矩有什么缺点？
防滑差速器可以克服对称锥齿轮式差速器的弊端： 它可以在一侧驱动轮打滑空转的同时，将大部 分或全部转矩传给不打滑的驱动轮，以利用这一驱动 轮的附着力产生较大的驱动力矩使汽车行驶。
传动系万向传动装置复习题
汽车传动系万向传动装置复习题一、填空：1、万向传动装置的作用是使变速器与驱动桥等连接处能在和的轴间传递动力，以保证它们安全地工作。
2、刚性万向节可分为万向节和万向节。
3、万向传动装置主要由和组成，有的还加装，万向传动装置一般都安装在和之间。
4、单个普通十字轴万向节传动时，当等角速旋转时，是不等角速，其不等角速的程度会随的加大而愈烈。
5、传动轴工作中技术状况变坏主要表现是、。
主要原因是由于零件的、引起的。
6、为了保证传动轴正常可靠地工作，传动轴的临界转速必须实际使用最高转速。
7、不等速万向传动装置，为实现主动叉和从动叉等角速传动，两端万向节叉应在；输出轴和输入轴与传动轴的夹角应。
8、分解传动轴时，应注意各连接处有无，若无应再拆，装配时应注意各对正后装复。
9、传动轴产生动不平衡的主要原因有、传动轴旋转轴线与不重合。
10、十字轴颈表面不得有、、等，否则应更换。
11、十字轴颈磨损超过规定，修复一般可采用、、或后加工至标准尺寸。
12、为保证十字轴各轴颈轴心线在同一平面内，在加工修复十字轴颈时，必须先修整，用它作定位基准加工轴颈。
13、当传动轴弯曲变形在5mm以内时，可采用校正，若变形超过5mm时，可采用校直。
14、传动轴花键轴、套主要损伤有或等。
15、传动轴万向节叉主要损伤有、及等。
16、传动轴花键套与花键轴磨损主要表现在其，当磨损超过极限值时，可采用、或加工修复后再用。
17、传动轴是连接或分动器与的部件。
传动轴有和两种。
大多采用。
18、球笼式万向节由、、等组成。
19、球叉式万向节主要由、、、等组成。
20、球笼式万向节按有无轴向滑动分为和两种。
二、判断题：1、为实现不等速万向传动装置正常工作，汽车总装配时，钢板弹簧的规格、发动机固定支架下垫子厚度等应符合原厂技术要求。
（）2、传动轴动量超过规定时，可在传动轴两端加焊平衡片，但两端加焊平衡片数量不得超过三片。
（）3、传动轴在工作过程中由于重力的大小、方向是不变的，而离心力的大小、方向是变化的，故传动轴在运转中伴随着振动。
传动系万向传动装置复习题
传动系万向传动装置复习题汽车传动系万向传动装置复习题一、填空：1、万向传动装置的作用是使变速器与驱动桥等连接处能在和的轴间传递动力，以保证它们安全地工作。
2、刚性万向节可分为万向节和万向节。
3、万向传动装置主要由和组成，有的还加装，万向传动装置一般都安装在和之间。
4、单个普通十字轴万向节传动时，当等角速旋转时，是不等角速，其不等角速的程度会随的加大而愈烈。
5、传动轴工作中技术状况变坏主要表现是、。
主要原因是由于零件的、引起的。
6、为了保证传动轴正常可靠地工作，传动轴的临界转速必须实际使用最高转速。
7、不等速万向传动装置，为实现主动叉和从动叉等角速传动，两端万向节叉应在；输出轴和输入轴与传动轴的夹角应。
8、分解传动轴时，应注意各连接处有无，若无应再拆，装配时应注意各对正后装复。
9、传动轴产生动不平衡的主要原因有、传动轴旋转轴线与不重合。
10、十字轴颈表面不得有、、等，否则应更换。
11、十字轴颈磨损超过规定，修复一般可采用、、或后加工至标准尺寸。
12、为保证十字轴各轴颈轴心线在同一平面内，在加工修复十字轴颈时，必须先修整，用它作定位基准加工轴颈。
13、当传动轴弯曲变形在5mm以内时，可采用校正，若变形超过5mm时，可采用校直。
14、传动轴花键轴、套主要损伤有或等。
15、传动轴万向节叉主要损伤有、及等。
16、传动轴花键套与花键轴磨损主要表现在其，当磨损超过极限值时，可采用、或加工修复后再用。
17、传动轴是连接或分动器与的部件。
传动轴有和两种。
大多采用。
18、球笼式万向节由、、等组成。
19、球叉式万向节主要由、、、等组成。
20、球笼式万向节按有无轴向滑动分为和两种。
二、判断题：1、为实现不等速万向传动装置正常工作，汽车总装配时，钢板弹簧的规格、发动机固定支架下垫子厚度等应符合原厂技术要求。
（）2、传动轴动量超过规定时，可在传动轴两端加焊平衡片，但两端加焊平衡片数量不得超过三片。
（）3、传动轴在工作过程中由于重力的大小、方向是不变的，而离心力的大小、方向是变化的，故传动轴在运转中伴随着振动。
《汽车传动系统维修》万向传动装置
不要损伤驱动轴防尘罩、护套和油封。
模块五 万向传动装置的构造与维修 万向传动装置
万向传动装置的检修
前驱车万向传动装置的拆卸与分解
图5-22 分离前桥总成
图5-23 拆下全驱动轴总成
二、拆解
（1）用螺丝刀拆下前驱动轴孔卡环。 （2）如图5-24所示，用尖嘴钳拆下前驱动轴总成球节内侧保护套夹箍。 （3）如图5-25所示，用尖嘴钳拆下前驱动轴总成球节外侧保护套夹箍。
（2）检查传动轴花键与滑动叉花键、凸缘叉与所配合花键的配合间隙（如图5-15）：轿车应不大 于0.15mm，其他类型的汽车应不大于0.30mm，装配后应能滑动自如。
二、传动轴中间支承的检修
（1）检查中间支承的橡胶垫环是否开裂、油封磨损是否过甚而失效、轴承松旷或内孔磨损是否严 重，如果是，均应更换新的中间支承。
三、转向驱动桥的内、外半轴之间
在前置发动机的前轮驱动的汽车中，转向驱动桥的 前轮既是转向轮，也是驱动轮，因此前轮在偏转时传递 动力。对于非独立悬架的转向驱动桥，一般将一侧半轴 分为内、外两段半轴，内外侧由万向节连接，形成万向 传动装置。如图5-4所示。
图5-4 内、外半轴之间的 万向传动装置
模块五 万向传动装置的构造与维修 万向传动装置
图5-10 自由三枢轴式万向节
万向节
模块五 万向传动装置的构造与维修 万向传动装置
后驱车万向传动装置的拆装
以五菱之光为例，讲讲万向传动装置的拆装。
一、拆卸
（1）拆传动轴的滑动叉，用尖嘴钳取出蛇形卡簧，如图5-11所示。 （2）用相应大小的圆柱顶住十字轴轴承，用锤子敲打，使之从万向节叉中脱出。 （3）取出传动轴滑动叉，如图5-12所示。
球叉式万向节通常用于中小型越野汽车转向驱动桥。
汽车结构原理 传动系 详解
3.压紧机构 16个沿圆周分布的螺旋弹簧31 4.分离机构 4个分离杠杆25、分离轴承26、回位弹簧27、分离套筒28、分离叉30
（注意：自由间隙）
5.机械式操纵机构
分离杠杆：浮动销支承
离合器操纵机构运动干涉问题在周布弹簧离合器中的分离杠杆与压盘连接处，
压盘要前后作直线运动；分离杠杆外端要围绕支点作圆弧运动，这样就会发生 运动干涉。为解决这一问题，把分离杠杆支点作成浮动式的。分离杠杆的孔做 的比连接销轴大一些，在销轴一侧铣出平面，并在此平面与孔之间放一滚柱， 使分离杠杆可相对支点沿离合器径向作少量移动，从而避免了运动干涉。膜片 弹簧与压盘之间能相对滑动，自然就可以消除上面这种分离机构的干涉问题。
2、膜片弹簧离合器的工作原理
分离钩
前后钢丝 支撑环
3、膜片弹簧的弹பைடு நூலகம்特性及其特点
膜片弹簧兼起压紧弹簧和分离杠杆的双重作用，使得离合器的 结构大为简化，并显著地缩短了离合器的轴向尺寸。膜片弹簧与压盘 整个圆周方向接触，压紧力分布均匀，摩擦片接触良好，磨损均匀。 膜片弹簧由制造保证其内端处于同一平面，不存在分离杠杆工作高度 的调整。在离合器分离的接合过程中，膜片弹簧与分离钩及支承环之 间为接触传力，不存在分离杠杆的运动干涉。膜片弹簧具有非线性的 弹性特征，能随摩擦片的磨损自动调节压紧力，传动可靠，不易打滑， 且离合器分离时操纵轻便。膜片弹簧中心位于旋转轴线上压紧力几乎 不受离心力的影响。
3.结合过程 缓慢抬起离合器踏板，传递的转矩逐渐增大，离合器从打滑到部分
打滑到完全结合。
2.2、摩擦离合器
摩擦式离合器的类型
按从动盘的数目不同 单片、双片和多片离合器；
按弹簧的类型和布置形式不同 周向布置多个弹簧离合器、中央弹簧离合器，斜置弹簧离合器
《汽车底盘构造与维修》题库及答案
《汽车底盘构造与维修》题库及答案⼀、单项选择题1、底盘组成包括传动系统、⾏驶系统、转向系统和（）A供电系 B、点⽕系 C、制动系2、万向传动装置由万向节、传动轴和（）A中间⽀承 B、万向轮 D、轴承3、制动系统的功⽤是使汽车减速、保证停放可靠和（）A刹车 B停⽌ C减挡4. ( )是指从发动机到驱动车轮之间所有动⼒传递装置的总称.aA传动系统 B、动⼒系统 C、变速系统5. 万向传动装置主要由万向节、（）和中间⽀承组成。
A半轴 B、传动轴 C、传动装置6．主减速器：将动⼒传给差速器，并实现降速增矩、改变（）。
C速度 B、动⼒ C、传动⽅向7. （）将差速器的动⼒传给驱动车轮。
链条 B齿轮 C半轴8. 开车进出车间时要（）。
保持速度 B、快速 C、格外⼩⼼9. 不要将压缩空⽓对着⼈或（）吹。
A、⼯具B、设备C、汽车10、⽤（）或千⽄顶升起车辆时⼀定要按正确的规程操作。
A、压缩机B、举升机C、托举机11、传动系的组成： ( ) 、变速器、万向传动装置和驱动桥.A 离合器B 制动系统C操作系统12、离合器由主动部分、（）、压紧装置、分离机构和操纵机构5部分组成A 被动部分 B分开装置 C从动部分13、膜⽚弹簧：既起到压紧弹簧的作⽤⼜起到( )的作⽤。
A、结合杠杆作⽤ B分离杠杆作⽤ C摩擦作⽤14、变速器按照操作⽅式可以分为⼿动变速器和（）变速器。
A、⾃动 B晃动 C双离合15、⼀般⼿动变速器换挡内部是依靠（）传递动⼒。
A链条 B传动轴 C齿轮16.（）包括：分离杠杆、分离轴承、分离套筒、分离叉。
A离合机构 B、分离机构 C、结合机构17、（）采⽤齿轮传动,有⼏个可选的固定传动⽐。
A有级变速器 B、⽆级变速器 C、⾃动变速器18、⼩齿轮带动⼤齿轮转动，则输出轴从动齿轮的转速就（）。
A升⾼ B、降低 C、不变19、⼀定安装有分动器的是（）。
A⼩轿车 B、微型车 C、越野车20、变速器主要由输⼊和（）两根轴组成。
(完整版)学习情境一：汽车传动系复习题
一、填空题1. 汽车传动系的基本功用是（将发动机发出的动力传给驱动车轮）。
2. 汽车传动系由（离合器）、（变速器）、（万向传动装置）和（驱动桥）等四部分构成。
3. 在设计离合器时，除需保证传递发动机最大转矩外，还应满足（分离彻底）、（接合柔和）、（从动部分的转动惯量尽可能小）及（散热良好）等性能要求。
4. 摩擦离合器基本上是由（主动部分）、（从动部分）、（压紧机构）和（操纵机构）等四部分构成的。
5. 摩擦离合器所能传递的最大转矩的数值取决于（摩擦片间的压紧力）、（摩擦片的摩擦系数）、（摩擦片的数目）及（摩擦片的尺寸）等四个因素。
6. 摩擦离合器所能传递的最大转矩取决于摩擦面间的（最大静摩擦力矩）。
7. 离合器的的作用是（保证汽车平稳起步）、（便于换挡）、（防止传动系过载）。
8. 膜片弹簧离合器的膜片弹簧本身兼起（弹性元件）和（分离杠杆）作用。
9. 由于（分离轴承）与（分离杠杆内端）之间存在一定量的间隙，驾驶员在踩下离合器踏板后，首先要消除这一间隙，然后才能开始分离离合器，为消除这一间隙所需的离合器踏板的行程就是（离合器踏板自由行程）。
10. 汽车离合器广泛采用（机械式）或（液压式）操纵机构，有些重型汽车上采用油压和气压综合式操纵机构。
11. 离合器踏板自由行程过大，会产生离合器（分离不彻底）现象；而过小又会产生离合器（打滑）现象。
12. 弹簧压紧的摩擦离合器按压紧弹簧的形式不同可分为（膜片弹簧离合器）和（螺旋弹簧离合器）；其中前者又根据弹簧的布置形式的不同分为（周布弹簧离合器）和（中央弹簧离合器）；根据从动盘数目的不同，离合器又分为（单片离合器）和（双片离合器）。
13. 为避免传动系产生共振，缓和冲击，在离合器上装有（扭转减振器）。
14. 变速器的作用是（变速变矩）、（能使汽车倒向行驶）、（中断动力传递）。
15. 变速器由（变速传动机构）、（操纵机构）组成。
16. 变速器按传动比变化方式可分为（有级式）、（无级式）和（综合式）三种。
汽车构造下册复习题
汽车构造下册复习题1、传动系统的基本组成及作⽤？组成：离合器、变速器、万向传动装置（万向节和传动轴）和驱动桥（主减速器和差速器）作⽤：将发动机发出的动⼒传动给驱动车轮2、分析传动系统是如何使汽车⾏驶的？传动系统通过减速增矩来使汽车形式。
即使驱动轮的轮速降低为发动机转速的若⼲分之⼀，相应的驱动轮所得到的转矩则增⼤到发动机转矩的若⼲倍。
使作⽤在驱动轮上的驱动⼒⾜以克服外接对汽车的阻⼒，汽车⾏驶。
3、4*2、4*4、6*2、6*4、6*6、8*8等传动系有哪些不同？常⽤于什么汽车？4、摩擦式离合器的种类、组成和基本作⽤？种类：按从动盘数⽬——单盘式离合器、双盘式离合器按压紧弹簧结构：螺旋弹簧离合器、膜⽚弹簧离合器组成：主动部件、从动部件、压缩机构和操纵机构作⽤：1、平顺接合动⼒，保证汽车平稳起步2、临时切断动⼒，保证换挡时⼯作平顺3、防⽌传动系统过载5、普通传动系统是如何减少扭转振动的？在离合器从动盘中安装扭转减震器6、离合器操作机构有⼏种型式？各有什么特点？按操纵能源：⼈⼒式和⽓压式（⼈⼒式按所⽤传动装置形式：机械式和液压式）液压操纵机构特点：摩擦阻⼒⼩，传动效率⾼，质量⼩，布置⽅便，接合柔和，其⼯作不受车⾝和车架变形以及发动机振动的影响，便于远距离操作。
机械式操纵机构：杆系——结构简单，制造容易，⼯作可靠，装置质量⼤，杆件之间铰结点多，摩擦损失⼤，传动效率低，收到发动机振动以及车⾝或者车架变形的影响绳索——寿命较短，拉伸刚度⼩，传动效率也不⾼，在平头汽车，发动机后置汽车等离合器需要远距离操作时，结构简单，合理布置绳索⽅便，踏板⾃由⾏程见笑，刚度和可靠性变好7、机械变速器的作⽤及基本组成部分？作⽤：1、改变传动⽐，扩⼤驱动轮转矩和转速的变化范围，以适应⾏驶条件，同时使发动机在有利的⼯况下⼯作2、在发动机旋转⽅向不变的情况下，使汽车能倒退⾏驶3、利⽤空档，中断动⼒传递，以使发动机能够起动、怠速，并便于变速器换挡或进⾏动⼒输出组成：变速传动机构和操纵机构（可加装动⼒输出器）8、什么是“两轴式”和“三轴式”机械变速器，他们的各⾃特点？传递动⼒的轴只有动⼒输⼊轴和动⼒输出轴的变速器汽车前进时，机械变速器：“两轴式”特点：输⼊轴和输出轴平⾏，⽆中间轴“三轴式”机械变速器：在汽车前进时，传递动⼒的轴有动⼒输⼊轴、中间轴和动⼒输出轴的变速器9、传动系统中常⽤什么措施改善汽车的通过性？10、离合器压盘如何⼯作和转动？始终随飞轮旋转，通常可以通过凸台、键或者销传动，使其与飞轮⼀同旋转，同事压盘⼜可以相对于飞轮向后移动，使离合器分离11、分析膜⽚离合器的结构特点和⼯作特性结构特点：1、膜⽚弹簧的周详尺⼨较⼩和径向尺⼨很⼤，有利于在提升离合器传递转矩能⼒的情况下减⼩离合器的轴向尺⼨2、膜⽚弹簧的分离指起分离杠杆的作⽤，故不需要专门的分离杠杆，使离合器结构⼤⼤简化，零件数⽬少，质量轻3、由于膜⽚弹簧轴向尺⼨⼩，所以可以适当增加压盘的厚度，提⾼热容量，⽽且还可以在压盘上增设散热筋及在离合器盖上开设较⼤的通风孔来改善散热条件4、膜⽚弹簧离合器的主要部件形状简单，可以采⽤冲压加⼯，⼤批量⽣产时可以减低成本⼯作特性：具有⾮线性特征12、为什么离合器踏板要有⾃由⾏程？当离合器处于正常接合状态，分离套筒被回位弹簧拉倒后极限位置时，在分离轴承和分离杠杆内端之间应留有⼀定间隙，保证摩擦⽚在正常摩擦过程中离合器仍能安全接合，由于间隙存在，驾驶员踩下离合器踏板后，要先消除间隙，然后才开始分离离合器，为消除间隙，离合器踏板要有⾃由⾏程14、分析五档机械变速器的动⼒传递路线？15、机械变速器⾃锁、互锁、倒挡锁的⼯作原理及作⽤？⾃锁：保证换挡到位，防⽌⾃动脱档互锁：防⽌同时挂⼊两档倒挡锁：防⽌误挂倒车挡16、分析同步器的⼯作原理及作⽤？作⽤：从结构上保证啮合的接合套鱼接合齿轮的花键齿在达到同步之前不可接触，可以避免齿间冲击和噪⾳18、分析分动器的作⽤？1、将变速器输出的动⼒分配到各个驱动桥2、多数汽车的分动器有⾼低档，兼起副变速器作⽤及组成？⼯作原理、分析液控⾃动变速器的19．组成：液⼒传动系统、接写诗齿轮变速系统、液压操纵系统、液压⽕电⼦控制系统20、分析电控⾃动变速器的⼯作原理及主要组成作⽤？由汽车速控阀传感器和节⽓门阀传感器产⽣的两个液压转换成数字信号给ECU，计算结束后给电磁阀指令，从⽽控制⾏星齿轮中的制动器，实现⾃动换挡。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
3.差速器构造（对称式锥齿轮差速器）
• 行星齿 轮
• 行星齿 轮轴
• 半轴齿 轮
• 差速器 壳
一字 轴
差速器壳
行星齿轮 半轴齿轮
主减速器 从动齿轮
4.工作原理
差速器工作时动力传递路线
主减速器 主动齿轮
主减速器 从动齿轮
行星齿轮轴
差速器壳体
行星齿轮 驱动轮
半轴齿轮 半轴
四、半轴与桥壳
1.半轴 动力
主减速器
从动锥齿轮 主动锥齿轮
行星齿轮轴
半轴齿轮 行星齿轮 差速器壳
圆锥轴承
构造
半轴
主从动齿轮
从动锥齿轮
主
行星齿轮 行星齿轮 轴
1.差速器功用
2.差速器分类 按用途分
按工作特性分
必要时，实现两侧 驱动轮不等速旋转
轮间差速器 轴间差速器 普通差速器 防滑差速器
驱动桥
万向传动装置
2.越野车的分动器与驱动桥之间
变速 器
驱动桥
万向传 动装置
分动器
3.转向驱动桥
断开式 驱动桥
万向传 动装置
整体式 驱动桥
万向传动装置
4.转向轴
转向盘
转向器
转向轴
万向传动装置
万向传动装置
万向节
按其速度特性分为
不等速万向节 准等速万向节 等速万向节
按其刚度大小分为
刚性万向节 挠性万向节
传动系之 万向传动装置和驱动桥
万向传动装置
万向传动装置
万向传动 装置的概述 万向节 传动轴和 中间支承
一、万向传动装置的功用
1、主要由万向节、传动轴组成，有的装有中间支承 2、功用是能在轴间夹角及相互位置经常发生变化的 转轴之间传递动力
二、万向传动装置的主要应用
1.变速器与驱动桥之间
变速器
桥壳
主减速器
半轴
后 驱 主 减 速 器
你知道驱动桥内部结构吗
驱动桥组成
(1)主减速器： 降速、增矩、 变向
(2)差速器： 使两侧驱动轮 不等速旋转
(3)半轴：将 扭矩从差速器 传至驱动桥
(4)桥壳：安 装基础，承重， 且承力
1.单级,准双曲面齿轮传动
从动轮
主动轮
驱动桥的类型
整体式驱动桥
断开式驱动桥
1.球笼式等速万向节
承载能力强、磨损小、寿命长
轿
行星套
车
的
球 笼 万
球笼及 钢球
向
节
接轮毂
传动轴 行星架
球笼式等速万向节的零部件
星形套
球笼及 钢球
行星架
橡胶防 护罩
接轮毂
等速万向节与传动轴
接半轴
联轴节
思考题
作业
1、万向传动装置有何功用？都应用在哪些 场合？
驱动桥
驱动桥的组成：
差速 器
差速器
驱动轮
半轴
半轴
3. 桥 壳
后桥壳
后
半轴套管
盖
油面观察 孔
思考题
作业
1、汽车驱动桥的功用是什么？每个功用主 要由驱动桥的哪部分来实现？ 2、分析差速器结构和力矩传递路径。
一、不等速万向节
不等速万向节又称为十字轴万向节 或十字架万向节
特点：结构简单、传动可靠，效率 高；允许相邻两轴的最大交角为 150—200
1.普通万向节构造
• 万向节叉 十字轴、套筒、轴承盖
万向节叉
套筒
十字轴
十字轴万向节
三、等速万向节
• 基本原理：传力点永远位于两轴交点的平分 面上
• 等速万向节的常见结构型式有球笼式、球叉 式、组合式
