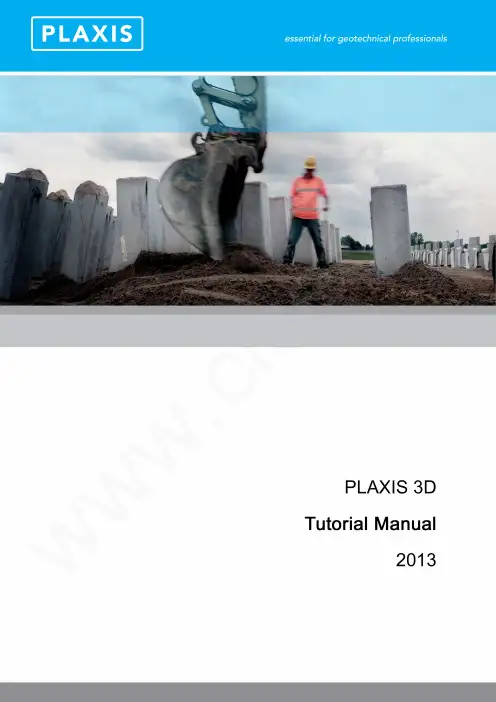

PLAXIS3D2013经典案例分析
w ww .c i s e c .c n岩土工程有限元分析软件PLAXIS 3D 2013®案例教程北京筑信达工程咨询有限公司北京市古城西街19号研发主楼4层，100043ww w .c is e c.cn版 权 计算机程序PLAXIS 及全部相关文档都是受专利法和版权法保护的产品。
全球范围的所有权属于Plaxis bv 。
如果没有Plaxis 和北京筑信达工程咨询有限公司的预先书面许可，未经许可的程序使用或任何形式的文档复制一律禁止。
更多信息和此文档的副本可从以下获得：北京筑信达工程咨询有限公司北京市古城西街19号研发主楼4层100043电话：86-10-6892 4600传真：86-10-6892 4600 - 8电子邮件：support@网址：北京筑信达工程咨询有限公司版权所有©, 2013.ww w .c is e c .cn型目录超固结粘土上的基础沉降 (1)几何模型 (2)情形A ：刚性基础 (3)1.1 几何模型输入 (4)1.2 材料数据组(Material data set) (6)1.3 结构单元定义 ............................................................................................................ 9 1.4 网格划分 .. (9)1.5 执行计算 (11)1.6查看计算结果 ........................................................................................................... 14 情形B ：筏形基础 ................................................................................................................. 16 2.1几何模型输入 .. (17)2.2定义结构单元 (17)2.3网格划分 (19)2.4 执行计算 .................................................................................................................. 19 2.5查看计算结果 ........................................................................................................... 20 情形C ：桩-筏基础 . (23)3.1几何模型输入 (24)3.2结构单元定义 (24)3.3网格划分 ................................................................................................................... 25 3.4执行计算 . (26)3.5计算结果查看 (26)www .c i s ec .c nnc.cesic.www1超固结粘土上的基础沉降本章是PLAXIS 3D 的第一个应用：超固结粘土上的基础沉降。
中国南方电网公司反事故措施(2017年版)
南方电网公司反事故措施（2017年版）1总则1.1公司设备反事故措施管理办法中明确，公司将定期归纳总结设备事故事件的经验教训，提炼相关技术性防范措施，作为公司反事故措施发文执行。
每次反措发文过程中，公司各专业管理部门均需梳理上次反措条文的执行情况，当反措要求已执行完毕或相关要求已纳入到技术标准中时，该条反措即可作废，否则将继续实施执行。
本次发文中时效性要求明确为“有效期至下次公司反措发布时”,是指该条文将长期实施执行，待下次反措发文时，通过评估条文实施执行情况，再次明确条文将继续实施执行或作废；时效性要求明确改造时间的，应在限期内完成改造。
所有反措条文均适用于存量及增量设备。
1.2公司反事故措施的实施执行应以防止电力生产安全事故事件的发生、保证电网及设备的安全稳定运行为原则，对可能导致电力安全事故事件后果较严重的，无论是否已签订合同或完成设计，都应执行反措进行整改，涉及合同或设计变更的，各单位应加强与供应商及设计单位的协调沟通，确保整改到位。
1.3各单位在抓好本反事故措施落实的同时，要严格按照国家能源局于2014年4月印发的《防止电力生产事故的二十五项重点要求》的要求，做好落实执行工作。
1.4本反措自发文之日起实施，原则上“南方电网公司反事故措施（2015年版）”终止执行，但对于新接收的县级子公司新增资产尚未完成改造的，旧版反措应依然持续有效，各单位应根据自身实际情况，明确整改完成时间，并尽快完成整改。
2防止变电类设备事故2.1防止变压器事故2.1.1变压器交接、大修和近区或出口短路造成变压器跳闸时应进行绕组变形试验，防止因变压器绕组变形累积造成的绝缘事故。
禁止变压器出口短路后，未经绕组变形试验及其它检查试验就盲目将其投入运行。
对判明线圈有严重变形并逐渐加重的变压器，应尽快吊罩检查和检修处理，防止因变压器线圈变形累积造成的绝缘事故。
2.1.26.0级以上地震危险区域内的主变压器，要求各侧套管及中性点套管接线应采用带缓冲的软连接或软导线。
数控机床故障分析与维修案例
数控机床的应用越来越广泛，其加工柔性好，精度高，生产效率高，具有很多的优点。
但由于技术越来越先进、复杂，对维修人员的素质要求很高，要求他们具有较深的专业知识和丰富的维修经验，在数控机床出现故障才能及时排除。
下面结合一些典型的实例，对数控机床的故障进行系统分析，以供参考。
一、NC系统故障1.硬件故障有时由于NC系统出现硬件的损坏，使机床停机。
对于这类故障的诊断，首先必须了解该数控系统的工作原理及各线路板的功能，然后根据故障现象进行分析，在有条件的情况下利用交换法准确定位故障点。
例一、一台采用德国西门子SINUMERIK SYSTEM3的数控机床，其PLC 采用S5─130W／B，一次发生故障，通过NC系统PC功能输入的R参数，在加工中不起作用，不能更改加工程序中R参数的数值。
通过对NC系统工作原理及故障现象的分析，我们认为PLC的主板有问题，与另一台机床的主板对换后，进一步确定为PLC主板的问题。
经专业厂家维修，故障被排除。
例二、另一台机床也是采用SINUMERIK SYSTEM 3数控系统，其加工程序程序号输入不进去，自动加工无法进行。
经确认为NC系统存储器板出现问题，维修后，故障消除。
例三、一台采用德国HEIDENHAIN公司TNC 155的数控铣床，一次发生故障，工作时系统经常死机，停电时经常丢失机床参数和程序。
经检查发现NC 系统主板弯曲变形，经校直固定后，系统恢复正常，再也没有出现类似故障。
2.软故障数控机床有些故障是由于NC系统机床参数引起的，有时因设置不当，有时因意外使参数发生变化或混乱，这类故障只要调整好参数，就会自然消失。
还有些故障由于偶然原因使NC系统处于死循环状态，这类故障有时必须采取强行启动的方法恢复系统的使用。
例一、一台采用日本发那科公司FANUC-OT系统的数控车床，每次开机都发生死机现象，任何正常操作都不起作用。
后采取强制复位的方法，将系统内存全部清除后，系统恢复正常，重新输入机床参数后，机床正常使用。
基于CEEMDAN-S_的数控铣床刀具磨损故障特征提取
河南科技Henan Science and Technology 机械与动力工程总第810期第16期2023年8月基于CEEMDAN-S的数控铣床刀具磨损故障特征提取张天骁谷艳玲（沈阳工业大学机械工程学院，辽宁沈阳110870）摘要：【目的】解决因刀具失效而造成的工件报废和关键部件损坏等问题。
【方法】以VDM850E型立式加工中心为试验平台，提出一种基于CEEMDAN-S的数控铣床刀具磨损故障特征提取法。
先用CEEMDAN算法对采集到的振动信号数据进行分解，得到多个IMF分量，再根据相关系数的选取准则，从中挑选出有效的IMF分量值，以消除噪声等干扰因素，保留有效特征，从而实现对原始数据的降噪处理。
对重构信号进行S变换，分析其时频特征。
【结果】将重构信号与原始信号的S变换进行对比，能明显看出故障特征。
【结论】研究结果表明，对刀具的磨损故障特征进行提取，提出的CEEMDAN-S算法识别精度高，故障特征明显，并优于其他特征提取方法。
关键词：刀具；CEEMDAN算法；S变换；特征提取中图分类号：TG714文献标志码：A文章编号：1003-5168（2023）16-0050-05 DOI：10.19968/ki.hnkj.1003-5168.2023.16.011The Fault Feature Extraction of CNC Milling Machine Based onCEEMDAN-SZHANG Tianxiao GU Yanling(Shenyang University of Technology,School of Mechanical Engineering,Shenyang110870,China)Abstract:[Purposes]This paper aims to address issues such as workpiece scrapping and key component damage caused by tool failure.[Methods]This paper proposed a method of cutting tool wear fault feature extraction based on CEEMDAN-S.First,CEEMDAN algorithm is used to decompose the collected vibra⁃tion signal data to obtain multiple IMF components,and then according to the selection criteria of corre⁃lation coefficient,the effective IMF component value is selected to eliminate noise and other interference factors and retain effective characteristics,so as to realize the noise reduction processing of the original data.S transform of the reconstructed signal to analyze the time frequency characteristics.[Findings]By comparing the S transformation of the reconstructed signal with the original signal,fault feature can be obviously found.[Conclusions]The results show that for the extraction of fault feature of the milling ma⁃chine the proposed CEEMDAN-S algorithm has high identification accuracy,obvious fault features,and is better than other feature extraction methods.Keywords:tool;CEEMDAN algorithm;S transform;feature extraction0引言刀具是机械加工生产线的重要组成部分，作为磨损最严重的零部件之一，其磨损状态会直接影响工件的加工质量，甚至会影响整个机床的稳定性。
SIEMENS西门子数控系统中刀具的命名浅析
在数控机床上加工零件时需要使用许多不同规格的数控刀具，当产品结构复杂或者所要加工的产品种类繁多时，程序和刀具的数量会大大增加；由于刀具号并没有一个统一的命名标准。
多数企业都是随机对刀具进行命名，因此如果程序员仍然按照以往的选刀指令(如T1D1、T2D1)编程，其结果是：1.操作工很可能无法根据T1或者T2这样的代码选择与程序对应的刀具；2.需要对照前后程序段、刀具路径和工艺流程来猜某个刀具选择指令代表的是什么刀具；3.由于相同的刀具号可以代表不同类型和规格的刀具，而系统无法对其区分开来，因此一旦操作工错误地选择了刀具，将对机床的安全和产品的质量带来隐患；4.为了确定机床内某一把刀具的型号或尺寸要花费相当长的时间去测量、检查和查找。
基于上述原因，在对SIEMENS 数控系统中刀具分类的标准进行分析后提出以下刀具命名的新方法，解决了如何组织刀具使刀具的存取更方便、如何调度刀具使刀具交换次数最少、如何选配刀具使刀具准备时间最短、利用率最高的问题。
1 刀具命名方法按照不同的刀具类型对刀具分组：类别组1xxyyy(铣刀类)：110球面铣刀(圆柱型铣刀,其后的字母y 代表铣刀直径，以下略同)120立铣刀140平面铣刀150园盘铣刀类别组2xxyyy(钻头类)200麻花钻(其后的字母y 代表钻头直径，以下略同)220中心钻头240正常螺纹丝锥(其后的字母y 可以区分粗牙螺纹或者细牙螺纹)250铰刀类别组3xxyyy(镗刀类)300双刃粗镗刀(其后的字母y 代表镗刀直径，以下略同)320单刃精镗刀类别组4xxyyy(扩孔刀)400扩孔刀(其后的字母y 代表扩孔刀直径，以下略同)类别组5xxyyy(车刀)：500粗车刀(其后的字母y代表刀尖圆弧的数值，以下略同)510精车刀520切槽刀(其后的字母y代表刀尖宽度，以下略同)530切断车刀540螺纹车刀(其后的字母y可以代表粗牙或者细牙螺纹等参数)类别组7xxyyy(特殊刀具，其后字母y的含义视具体情况而定)举例如下：T110010表示直径10毫米的球面铣刀；T200020表示直径20毫米的麻花钻；T300100表示直径100毫米的双刃粗镗刀；T400110表示直径110毫米的扩孔刀；T500008表示刀尖圆弧为R0.8毫米的粗车刀；综上所述，这种编号方式中刀具号本身就包含了刀具类型、具体型号及尺寸等诸多内容，使编程员和操作工对每一把刀具的使用情况一目了然，特别是在机床程序没有汉化的情况下使用这种统一的编号方法，不仅可以对数控加工的过程有更直观的认识，避免因错误使用刀具而造成的质量事故；大大减少加工准备时间,提高生产效率；同时使企业的刀具管理工作更加规范化、科学化，提高刀具管理的自动化水平，达到了快速查询及刀具资源有效利用的目的，适用于各类数控机床中。
第九节SIEMEENS 802D加工中心应用举例
第九节SIEMEENS 802D加工中心应用举例加工中心综合类零件加工训练平面内外轮廓铣削训练程序编制实训1如图3.9平面外轮廓铣削练习, 要求加工出图纸中平面外轮廓。
工件六个表面已经加工，其尺寸和粗糙度等要求均已符合图纸规定，材料为45#钢。
图3.9 平面外轮廓铣削加工1.工艺分析图中零件材料为45＃，要求加工外轮廓，从图中可以看到轮廓的周边曲线圆弧和粗糙度要求都较高，零件的装夹采用平口钳装夹；加工方案为用立铣刀铣外形。
将工件坐标系G54建立在工件上表面，零件的对称中心处。
利用偏心式寻边器找正工件X、Y轴零点（位于工件上表面的中心位置），设定Z轴零点与机床坐标系原点重合，刀具长度补偿利用Z轴设定器设定。
图示上表面为执行刀具长度补偿后的零点表面。
2.刀具的选择所选择刀具为φ10立铣刀。
3.切削参数的选择表3.5为各刀具的切削速度和进给速度。
表3.5各工序刀具的切削参数4.程序的编制（1）用SIEMENS 802D系统编程程序名为AB4.MPF。
%_N_AB4_MPF 主程序名及传输格式；＄PATH=/_N_MPF_DIR安全指令。
机床坐标系，绝对编程，分进给，N10 G53 G90 G94 G40 G17取消刀补，切削平面指定N20 T1N30 M6N40 M3 S600 主轴正转，转速600r/minN50 G0 G54 X0 Y0 D1 工件坐标系建立，刀补值加入，快速定位N60 Z50 快速进刀N70 M8 切削液开N70 G00 Z-5激活刀具半径补偿，实现刀具半径左补偿切N80 G41 G01 X-20 Y-30 F60入N90 G01 Y20 走四边形去除余料N100 X20N110 Y-20N120 X-35N130 G40 Y-35 取消半径补偿切出激活刀具半径补偿，通过更改T1D2中的刀N140 G41 G01 X-20 Y-30 D02具半径值实现轮廓粗和精加工N150 Y10 铣削轮廓周边N160 G02 X-10 Y20 R10 轮廓加工N170 G01 X10 轮廓加工N180 X20 Y10 轮廓加工N190 Y-12 轮廓加工N200 X18 轮廓加工N210 G03 X12 Y-20 R6 轮廓加工N220 G01 X-30 轮廓加工N230 G00 Z100 抬刀N240 M9 切削液关N250 G40 G00 X-40 取消半径补偿N260 M30 程序结束实训2对图3.11零件进行综合铣削练习，要求加工出图中所示各项尺寸。
GIS课件
录避雷器的动作次数。
出线套管
GIS/GIL结构原理
第三部分：GIS/GIL运行与检查
气体绝缘金属封闭开关设备的维护可划分为：
1.巡视检查。 巡视检查是对运行中的GIS进行外观检查。在巡视时， 主要检查设备有无异常情况。 2.定期检修（包括一般检修和详细检修）。 a）定期检修的目的是使GIS能长期保持良好的工作性能； b）详细检修主要是对操动机构进行解体和检修，必要 时，应更换部分零件。这种检修必须停电。 3.临时检修。 a）发现异常情况时； b）操动机构达到规定的操作次数时
绝缘气体(SF6)压力规定
SF6气体（20℃）压力（开关室）： a. 额定压力： 0.68 MPa b. 报警压力： 0.62 MPa c. 闭锁压力： 0.60 Mpa
SF6气体（20℃）压力（其他气室）： a. 额定压力： 0.46 MPa b. 报警压力： 0.41 MPa c. 闭锁压力： 0.39 MPa
其他部件
CT
PT
• 电压互感 器用于 电压测量 和系统保 护。
Surge Arrester ELK AZ3
避雷器结构原理
罐式氧化锌避雷器主要由罐体、盆式绝缘子、安装底座及芯体等 部分组成，芯体是由氧化锌电阻片作为主要元件，它具有良好的伏安 特性和较大的通流容量，在正常运行电压下，氧化锌电阻片呈现出极 高的电阻，使流过避雷器的电流只有微安级，因此省去了传统的碳化
六氟化硫-分解产物
SO2是SF6电气设备故障时分解的主要特征组分，发生故障时，SO2会增 长10倍以上。 HF和H2S是SF6气体在电弧下会分解氟硫离子，若水分含量较高下会产 生HF或H2S。 CO和CO2当设备内电弧(或过热)灼伤固体绝缘部件时，会产生CO和CO2。 CF4SF6制造中会产生CF4，设备运行中固体绝缘材料在电弧灼伤下会产 生较大量的CF4。 杂质离子总量是判断设备内的杂质是否增加的指标之一，通常杂质总 量判断为气体受到污染的程度。 湿度H2O是影响SF6气体形成水解氟化物的重要因素，在设备中的气体 湿度会影响设备的绝缘强度。 氟化物AlF3、CUF2等是设备内触头在电弧下与SF6分解离子形成的产物， 若发生对地放电故障会产生大量的氟化物产物。
浅析西门子8DA10型35kV接地开关控制门闭锁关系
科技资讯2016 NO.19SCIENCE & TECHNOLOGY INFORMATION动力与电气工程城市轨道交通供电系统为城市轨道交通运营提供所需要的电能,35 kV供电系统连接主变电所和地铁车站变电所[1-2],它为列车牵引和车站站内照明提供了稳定的电能,决定了整个地铁供电系统运行可靠性,是地铁安全、可靠运行的重要保证。
35kV供电系统中任何一个环节的操作都设置了相应的连锁关系[3-4],不允许因误操作而导致发生故障。
尤其是隔离开关,无论是电动还是手动,都不允许带负荷操作。
防止误操作的连锁条件可以是机械的,也可以是电气的,还可以是电气设备本身所具备的或者是在操作规程和程序上严格规定的,西安地铁35kV接地开关控制门和带电显示装置上是否带电,设置了闭锁接地开关的控制,防止误操作,是供电系统安全、可靠运行所不可缺少的环节[5]。
1 35 kV开关柜接地开关1.1 接地开关控制门介绍西门子8DA10型35kV开关柜柜体存在接地开关驱动孔,孔被一个控制门所遮挡,倒闸时需要用双头钥匙(图1所示)开启接地开关控制门,再将接地开关插入红色摇杆(图2所示)进行相应的操作。
1.2 带电显示装置介绍西门子8DA10型35kV开关柜在出线和进线柜上设有带电显示装置,可判断三相是否带电。
1.3 35 kV GIS接地开关的介绍[6]35kV GIS用的接地开关,其结构形式一般为三相联动。
动触头的运动方式有直动和转动两种。
可以单独布置,也可以与隔离开关、负荷开关、套管和电缆连接装置组装在一起。
接地开关是主回路接地元件按其功能可分为如下5种[7-8]。
(1)工作接地开关。
其作用是释放主回路上的残余电荷,并应能耐受短时电流。
确保设备检修时的人身安全。
一般配用人力操作机构,安装在断路器两侧和母线上。
(2)有关合短路能力的接地开关。
标准规定,应能关合两次额定动稳定电流。
如不能预先确定回路不带电,则应采用这种接地开关。
emc秘书门案例分析
emc秘书门案例分析20xx年4月7日晚，EMC大中华区总裁陆纯初回办公室，因没带钥匙不能进门，也不能联系上他的私人秘书瑞贝卡，难抑怒火，于是给瑞贝卡发了一封措辞严厉且语气生硬的“谴责信”。
瑞贝卡做法却大相径庭，以同样强硬的邮件作为回应，并最终为她在网络上赢得了“史上最牛女秘书”的称号。
此事则被称为“秘书门”。
谴责信20xx年4月7日晚，EMC大中华区总裁陆纯初回办公室取东西，到门口才发现自己没带钥匙。
此时他的私人秘书瑞贝卡已经下班。
陆试图联系后者未果。
数小时后，陆纯初还是难抑怒火，于是在凌晨1时13分通过内部电子邮件系统给瑞贝卡发了一封措辞严厉且语气生硬的“谴责信”。
陆纯初在这封用英文写就的邮件中说，“我曾告诉过你，想东西、做事情不要想当然!结果今天晚上你就把我锁在门外，我要取的东西都还在办公室里。
问题在于你自以为是地认为我随身带了钥匙。
从现在起，无论是午餐时段还是晚上下班后，你要跟你服务的每一名经理都确认无事后才能离开办公室，明白了吗?”(事实上，英文原信的口气比上述译文要激烈得多)。
陆在发送这封邮件的时候，同时传给了公司几位高管。
瑞贝卡的回应面对大中华区总裁的责备，一个小秘书应该怎样应对呢?一位曾在GE和甲骨文服务多年的资深人士告诉记者，正确的做法应该是，同样用英文写一封回信，解释当天的原委并接受总裁的要求，语气注意要温婉有礼。
同时给自己的顶头上司和人力资源部的高管另外去信说明，坦承自己的错误并道歉。
但是瑞贝卡的做法大相径庭，并最终为她在网络上赢得了“史上最牛女秘书”的称号。
两天后，她在邮件中回复说，“首先，我做这件事是完全正确的，我锁门是从安全角度上考虑的，如果一旦丢了东西，我无法承担这个责任。
其次，你有钥匙，你自己忘了带，还要说别人不对。
造成这件事的主要原因都是你自己，不要把自己的错误转移到别人的身上。
第三，你无权干涉和控制我的私人时间，我一天就8小时工作时间，请你记住中午和晚上下班的时间都是我的私人时间。
GIS刀闸防误动闭锁装置的分析与改进
GIS刀闸防误动闭锁装置的分析与改进某水电厂330kV开关站采用SF6气体绝缘GIS设备，断路器为分相液压操作，隔离开关、接地刀闸操作机构为三相联动电动操作，接地刀闸只能就地操作。
GIS具有诸多优点，但如果使用不当，会造成带负荷拉合刀闸等恶性事故。
针对GIS的特点，正确设计和使用防误闭锁装置和防误操作系统，才能减少误操作，保证设备安全可靠运行。
1、某水电厂GIS刀闸误动案例1.1GIS刀闸误动经过该水电厂330kV GIS开关站采用双母线联络运行，系统包括三台水轮发电机组和四条出线，其电气主接线如图1-1所示：2010年9月27日11时33分，运行人员在进行母联3321开关由运行转冷备用的倒闸操作过程中（当时Ⅰ母线已停电，Ⅱ母线带四条出线及三台机组运行），首先拉开了33211，随后在拉开33212的同时，接地刀闸332127误动合上，在中控上位机简报上查得332127接地刀闸仅在33212隔离刀闸拉开后1秒合上。
此次误动虽然没有酿成事故，但其误动的发生和原因值得我们深思和研究。
假如当时接地刀闸332127先于33212合上，将会引起带负荷合接地刀闸的恶性事故，届时该电厂330开关站将全站失电且三台机组被切，甚至有可能引起开关站单元爆炸，危及到现场人员的人身安全，后果不堪设想。
1.2GIS刀闸误动原因误动后，现地电动拉开和手动摇开接地刀闸332127后该刀闸自动合上，经继电保护人员检查3321开关汇控柜单元，发现控制332127的合闸继电器接点粘住，使其合闸接点一直处于导通状态。
并且当时332127的自身机械闭锁衔铁未闭锁到位，332127的刀闸联锁条件已经满足，这就造成了332127误动作的条件。
1.3此类GIS刀闸误动整改方案由于GIS装置隔离开关与接地刀闸之间无机械闭锁，电气联锁几乎承担了全部的防误功能，所以必须采取措施提高辅助开关、接线端子、分合闸接点的可靠性，才能提高整个控制回路的可靠性。
DBC和SCM在GIS运用中的常见问题分析
1.1设备相关信息及故障情况描述
该设备为某线开关，其由SIEMENS生产，设备型号为8DN8-3的145kVGIS,其在2001年11月16日出产，在2002年5月15日投运。出厂日期：2001-11-16，投运日期：2002-05-15。
2017年7月6日，嘉兴地区监控发现110kV嘉兴变110kV某线开关报“开关故障、开关机构弹簧未储能、开关SF6气压低闭锁”告警信号。运行人员现场检查后，将开关储能电源断开。经检修人员及上海西门子厂家确认为该开关DBC模块故障，需对该机构进行改造。7月14日，某线开关机构箱改造工作开始，7月17日，某线开关机构箱改造工作结束。
DBC和SCM为德国产品，进口成本比较高，而且其在发生故障时并不能自行解决，需要与厂家联系，这就大大增加了故障处理的周期，不仅影响设备的正常工作，也会导致发生较高的维修成本。
关键词：DBC；SCM；常见问题分析；处理过程
引言
GIS设备作为变电站的核心设备，在使用过程中也会发生故障，而且GIS设备故障还具有一定的隐蔽性，因此需要在使用GIS设备中做好故障的处理工作。通过对提高GIS设备故障分析能力，从而快速对GIS故障点进行判断，不仅有利于维持正常的生产作业秩序，而且能够有效的保障电力系统安全稳定的运行。本文对GIS设备的常见问题进行分析，并提出了相应的故障处理对策建议，以确保该设备运行的效果。
三、DBC和SCM在GIS运用中的常见问题分析
3.1气体泄漏方面的问题
首先，设备漏气问题，六氟化硫气体是设备中起到绝缘作用的重要介质，但是设备长期运行过程中可能会出现漏气的现象，从而对设备的运行造成不利影响。而造成设备漏气的原因是复杂的，安装环节、设备在长期使用中出现老化以及后续检修等各个环节稍有差池就可能导致六氟化硫气体的泄漏，使设备运行的稳定性受到影响。最后，设备会发生短路以及局部异常放电等情况。
一种基于自动控制装置的快速地刀实现方法
一种基于自动控制装置的快速地刀实现方法发表时间：2017-09-01T10:44:32.920Z 来源：《电力设备》2017年第14期作者：曹义王伟[导读] 摘要：主要介绍了一种快速地刀控制器，该控制器主要包括以下功能：1、可以根据已设的操作流程对GIS中的断路器、隔离开关以及接地刀闸进行相关的顺序操作；2、控制器提供友好的人机交互界面，具有良好的通讯监视功能，方便运维人员监控、管理。
（江苏金智科技股份有限公司江苏南京 211100）摘要：主要介绍了一种快速地刀控制器，该控制器主要包括以下功能：1、可以根据已设的操作流程对GIS中的断路器、隔离开关以及接地刀闸进行相关的顺序操作；2、控制器提供友好的人机交互界面，具有良好的通讯监视功能，方便运维人员监控、管理。
关键词：HGIS；快速地刀；DSP0 引言GIS设备是SF6气体全封闭组合电器开关设备的英文简称，由于它将断路器、隔离开关、接地刀闸、母线、互感器、避雷器等主要元件装入密封的金属容器，内充以绝缘气体作为绝缘以及灭弧介质，具有体积小、占地面积小、不受外界环境影响、运行安全可靠、维护简单和检修周期长等特点，HGIS是在GIS基础上发展的一种新型组合电器设备，在传统组合电器的基础上增加快速接地开关、并包括电流互感器、电压互感器、母线、出现套管、伸缩节、支架及汇控柜等主要部件组成，以SF6气体作为绝缘介质。
环氧树脂浇注盆式绝缘子用以支持带电导体，并作用于相邻气室的隔离，万一发生故障，可以抽出故障气室里的SF6，解体维修，而不影响其他气室正常运行。
快速接地开关是具有一定关合短路电流能力的一种特殊用途的接地开关。
当线路接地故障被切除后，由相邻运行线路供电形成故障线路的潜供电流，利用快速接地开关关合，可消除潜供电流，再快速开断接地开关，确保线路自动重合闸能成功。
普通的接地开关配置在断路器两侧隔离开关旁边，仅起到断路器检修时两侧接地的作用；而快速接地开关配置在出线回路的出线隔离开关靠线路一侧，它有两个作用：（1）开合平行架空线路由于静电感应产生的电容电流和电磁感应产生电感电流；（2）当外壳内部绝缘子出现爬电现象或外壳内部燃弧时，快速接地开关将主回路快速接地，利用断路器切除故障电流。
利用西门子802D系统现实数控车快速对刀
利用西门子802D系统现实数控车快速对刀尹美红摘要：重点介绍利用SIEMENS802D系统数控车床的参数化编制功能，实现在数控加工中的快速对刀方法设计的应用。
包括对刀设计方法，参数设计，程序编程及应用等,并以一典型的实例进行了介绍。
关键词：快速对刀；参数编制；功能示范数控车床编程加工中,对刀是关键的一步,通常,对刀方法是两类: 一是试切法,二是测量法.试切法需要改变方向数控系统内部数据,占机时间长,效率低,测量法需要较精确的测量手段,成本高本文通过利用SIEMENS系统的参数化编程功能,将对刀过程编入相应的程序中,可实现快速,准确对刀.编程方式对刀设计流程如图1所示.图1 流程图1.对刀实例分析下图为某机械厂的零件,毛坯为75X120 mm的棒料,中等批量生产,我们通过编程方式来快速对刀,有效地提高了生产率.1建立工件坐标系以工件右端面中心处为加工坐标系零点,首先,记录刀具某一位置(换刀时与机床,工件不干涉点出),通常为机床参考点位置,将该点X和Z向坐标值赋给参数R1和R2.其次,试切工件外圆,将该点X向坐标值赋给参数R3;试切工件端面,将该点Z向坐标值赋给出参数R4,最后,测量工件直径,将直径值赋给参数R5.1.2.对刀程序模板报编制通过将下列括号内的相应信息填入已建立好的程序空格处,即可完成对刀.R1=(*机床参考点位置X向坐标值)R2=(*机床参考点位置Z向坐标值)R3=(*试切工件外圆处X向坐标值)R4=(*试切工件端面处Z向坐标值)R5=(*试切工件外圆后工件直径)R6=R3-R5G90 G95 G97 G00 M03 S1000 T1D1 (*加工设定)X= R3+2 (*刀具快速接近工件外圆2mm处)Z=R4+2 (*刀具快速接近工件外圆2mm处)G01 X=R6 F100 (*刀具加工速度接近工件外圆中心处)Z=R4 (*刀具加工速度接近工件端面中心处)CYCLE95(“Z01”,2,0.03,0.3,0.2,100,100,50,9,1,1,0.3,)……(* 加工程序段) M01 (*加工暂停,观察,策量,排除切屑等)G90 G00 X100 ( 快速远离工件)Z100 M05 ( 快速远离工件,主轴停止)M02 ( 加工结束)1.3 零件加工程序段编制G01 X=R6 F100Z=R4X=R6+32Z=R4-25X=R6+40Z=R4-35G02 X=R6+50 Z=R4-40 CR=5G01 X=R6+60Z=R4-50X=R6=70 Z=R4-58Z=R4-70M172. 加工过程验证通过软件仿真加工,实现加工前期的实验状况,，即可见到加工过程，及加工效果.3.结语通过将对刀程序形成固定模块，较方便的实现了对刀，加工，生产效率高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于西门子GIS快速地刀的案例分析
一、事情经过
2012年，变电检修工区在某某变电站进行110kV GIS（设备厂家：***高压开关有限公司设备型号：*** 额定电流：1600A 出厂日期：2006年1月投运日期：2006年10月） ***线路带电显示器改造时，发现***-17时发现有一相地刀触头未合上。
随后将拆下的***-17进行了解体。
发现触头后部支撑的工程塑料件开裂，造成动触头无法操作。
二、原因分析：
绝缘板在分合动作过程中，受到了非正常阻力，使得绝缘板和动触头的连接处承受了过大的冲击力，造成绝缘板断裂。
在部分滑动触头和动触头的排气孔上发现了磨损、挤压的痕迹，印证了滑动触头和动触头排气孔之间曾经发生过摩擦和卡滞。
动触头装配方向错误滑动触头运动痕迹通过排气孔通过分析，造成以上情况的直接原因为厂家装配员工未按图纸要求完成装配工作，造成的质量异常。
三、隐患排查
经过排查，涉及此类型结构的地刀共68组，其中3台设备由厂家在厂内安排处理，变电站现场需安排的地刀涉及65组，变电检修工区将结合带电显示器改造或其它停电工作进行检查。
目前，备品备件准备齐全。
在未处理前，请各单位运行人员在操作前后，检查设备有无明显异常。
