芯片虚焊不良产生的原因
半导体器件芯片焊接失效模式分析与解决探讨

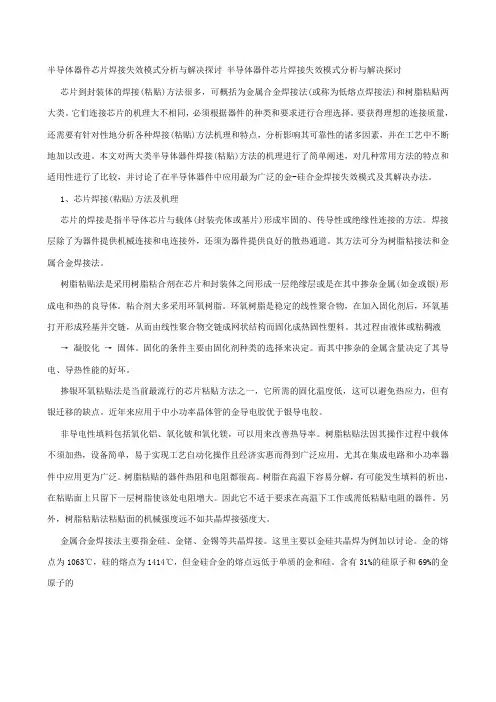

半导体器件芯片焊接失效模式分析与解决探讨半导体器件芯片焊接失效模式分析与解决探讨芯片到封装体的焊接(粘贴)方法很多，可概括为金属合金焊接法(或称为低熔点焊接法)和树脂粘贴两大类。
它们连接芯片的机理大不相同，必须根据器件的种类和要求进行合理选择。
要获得理想的连接质量，还需要有针对性地分析各种焊接(粘贴)方法机理和特点，分析影响其可靠性的诸多因素，并在工艺中不断地加以改进。
本文对两大类半导体器件焊接(粘贴)方法的机理进行了简单阐述，对几种常用方法的特点和适用性进行了比较，并讨论了在半导体器件中应用最为广泛的金-硅合金焊接失效模式及其解决办法。
1、芯片焊接(粘贴)方法及机理芯片的焊接是指半导体芯片与载体(封装壳体或基片)形成牢固的、传导性或绝缘性连接的方法。
焊接层除了为器件提供机械连接和电连接外，还须为器件提供良好的散热通道。
其方法可分为树脂粘接法和金属合金焊接法。
树脂粘贴法是采用树脂粘合剂在芯片和封装体之间形成一层绝缘层或是在其中掺杂金属(如金或银)形成电和热的良导体。
粘合剂大多采用环氧树脂。
环氧树脂是稳定的线性聚合物，在加入固化剂后，环氧基打开形成羟基并交链，从而由线性聚合物交链成网状结构而固化成热固性塑料。
其过程由液体或粘稠液→凝胶化→固体。
固化的条件主要由固化剂种类的选择来决定。
而其中掺杂的金属含量决定了其导电、导热性能的好坏。
掺银环氧粘贴法是当前最流行的芯片粘贴方法之一，它所需的固化温度低，这可以避免热应力，但有银迁移的缺点。
近年来应用于中小功率晶体管的金导电胶优于银导电胶。
非导电性填料包括氧化铝、氧化铍和氧化镁，可以用来改善热导率。
树脂粘贴法因其操作过程中载体不须加热，设备简单，易于实现工艺自动化操作且经济实惠而得到广泛应用，尤其在集成电路和小功率器件中应用更为广泛。
树脂粘贴的器件热阻和电阻都很高。
树脂在高温下容易分解，有可能发生填料的析出，在粘贴面上只留下一层树脂使该处电阻增大。
因此它不适于要求在高温下工作或需低粘贴电阻的器件。
PCBA之BGA虚焊原因及改善
PCBA之BGA焊点“虚焊”一、概念：电路板调试过程中，会出现“BGA器件外力按压有信号，否则没有信号的现象"，我们称之为“虚焊”。
二、原因分析：从焊点的形貌方面分析，BGA焊点的接收标准在IPC-A-610D中的定义为：优选的BGA经X光检测，焊点光滑、边界清晰、无空洞，所有焊点的直径、体积、灰度和对比度均一样，位置准确，无偏移或扭转，无焊锡球，如图1所示。
实际经验得出明显的虚焊焊点形状不规则或圆形四周不光滑或焊点尺寸小，如图2所示。
图1 图22.1焊球及焊盘表面氧化若器件焊球氧化或PCB板焊盘氧化，焊料很难与焊盘之间形成牢固的冶金结合，从而不能提供持续可靠的电气性能，即表现为“虚焊”现象。
2.2焊点裂纹若BGA焊点在界面处出现裂纹，从而导致机械及电气性能失效，我们也称之为“虚焊”。
BGA焊点裂纹主要是因为PCB基板和元器件的基膨胀系数不匹配（FR4的CTE为18ppm/℃，而硅芯片的CTE为2.8ppm/℃），焊点中存在残余应力而导致的。
BGA焊点（无论是SnPb还是SnAgCu焊点）裂纹绝大多数都是出现在焊球与器件的基板之间，即封装一侧，并且裂纹非常靠近封装一侧的金属间化合物。
软件模拟与试验结果是吻合的。
个人认为这种结论在一定程度上暴露了器件本身存在的质量问题。
如图3、4为BGA焊点的金相分析图及光学检测图，裂纹出现在器件上端。
IPC-A-610D中指出：只要裂纹底部不深入到焊点内部影响电气及力学性能就能判定为合格。
但如果焊点中有裂纹，可能暂时不会影响整机的电气性能，但是在高低温循环或冲击的载荷下裂纹进一步扩展使焊点断开，则会导致整机失效。
因此在实际生产中，尤其是军品，BGA焊点是不允许出现裂纹的。
2.3冷焊焊点在回流阶段，如果焊料在液相线以上温度时间过短，焊料与焊球还没有充分融合到一起随即进入冷却区，这样就会出现冷焊焊点，这种焊点表面粗糙，长期可靠性差，很容易引起焊点失效，形成“虚焊”。
光机检测BGA 焊球虚焊情况分析
06 未来研究方向
提高光机检测技术的精度和稳定性
优化光机检测系统
通过改进光学元件、提高成像质量、降低噪声 等手段，提高检测精度。
引入人工智能技术
利用深度学习、机器学习等技术，对图像进行 自动识别和分析，提高检测速度和准确性。
数据分析结果
01
虚焊焊球直径较小，高度较低，与正常焊球相比存在明显差异。
02
虚焊焊球与焊盘的相对位置关系发生变化，偏离正常位置。
虚焊焊球的颜色和亮度与正常焊球存在差异，可以通过图像处
03
理算法进行识别。
结论与建议
根据数据分析结果，可以得出BGA焊球虚焊的特征和规律，为后续的虚焊检测提供 依据。
建议在生产过程中加强质量控制，定期进行BGA焊球虚焊检测，及时发现并解决虚 焊问题，提高产品质量。
高精度和高效率
光机检测技术具有高精度和高效率的特点，能够 快速准确地识别出焊球的虚焊问题，提高生产效 率。
自动化程度高
光机检测技术可实现自动化检测，降低人工干预 和误差，提高检测的一致性和可靠性。
04 光机检测BGA焊球虚焊实 验
实验设备与材料
实验设备
高分辨率光学显微镜、高精度图 像采集系统、计算机分析软件
根据软件分析结果，判断BGA焊球是否存 在虚焊现象，并记录实验数据。
实验结果与分析
结果
通过实验获取了大量BGA焊球图像，并分析了不同条件下 BGA焊球的虚焊情况。
分析
通过对实验数据的分析，得出了BGA焊球虚焊的主要原因包 括焊接工艺参数不当、焊球与基板不匹配、焊料质量不佳等 。同时，还探讨了如何优化焊接工艺参数、选择合适的焊球 和焊料等措施来减少虚焊现象的发生。
BGA芯片虚焊问题的探讨

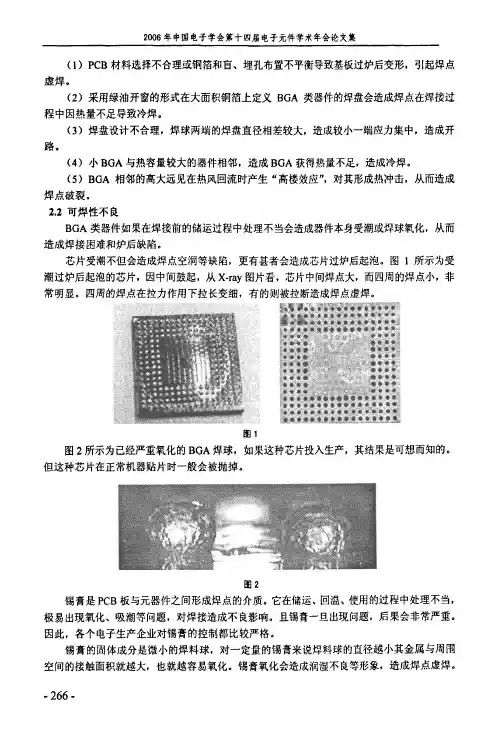

２００６年中国电子学会第十四届电子元件学术年会论文集（１）ＰＣＢ材料选择不合理或铜箔和盲、埋孔布置不平衡导致基板过炉后变形，引起焊点虚焊。
（２）采用绿油开窗的形式在大面积铜箔上定义ＢＧＡ类器件的焊盘会造成焊点在焊接过程中因热量不足导致冷焊。
（３）焊盘设计不合理，焊球两端的焊盘直径相差较大，造成较小一端应力集中，造成开路。
（４）小ＢＧＡ与热容量较大的器件相邻，造成ＢＧＡ获得热量不足，造成冷焊。
（５）ＢＧＡ相邻的高大远见在热风回流时产生“高楼效应”，对其形成热冲击，从而造成焊点破裂。
２．２可焊性不良ＢＧＡ类器件如果在焊接前的储运过程中处理不当会造成器件本身受潮或焊球氧化，从而造成焊接困难和炉后缺陷。
芯片受潮不但会造成焊点空洞等缺陷，更有甚者会造成芯片过炉后起泡。
图ｌ所示为受潮过炉后起泡的芯片，因中间鼓起，从Ｘ．ｒａｙ图片看，芯片中间焊点大，而四周的焊点小，非常明显。
四周的焊点在拉力作用下拉长变细，有的则被拉断造成焊点虚焊。
图１图２所示为已经严重氧化的ＢＧＡ焊球，如果这种芯片投入生产，其结果是可想而知的。
但这种芯片在正常机器贴片时一般会被抛掉。
图２锡膏是ＰＣＢ板与元器件之间形成焊点的介质。
它在储运、回温、使用的过程中处理不当，极易出现氧化、吸潮等问题，对焊接造成不良影响。
且锡膏一旦出现问题，后果会非常严重。
因此，各个电子生产企业对锡膏的控制都比较严格。
锡膏的固体成分是微小的焊料球，对一定量的锡膏来说焊料球的直径越小其金属与周围空间的接触面积就越大，也就越容易氧化。
锡膏氧化会造成润湿不良等形象，造成焊点虚焊。
．２６６．随着细间距器件的大量采用，小粉粒度锡膏的使用会越来越多。
因此就需要对锡膏的使用采取更加严格的管理措施。
众所周知，焊接过程分为润湿、扩散和形成合金三个步骤。
当焊料与被焊金属之间有氧化层和其它污染物时，会在焊接界面上形成阻挡层，妨碍金属原子自由接近，阻止金属的相互扩散。
其次，这些阻挡层的表面自由能通常小于洁净的铜表面的自由能，从而使焊料不易产生润湿作用，这是形成虚焊的原因之一。
显卡芯片虚焊

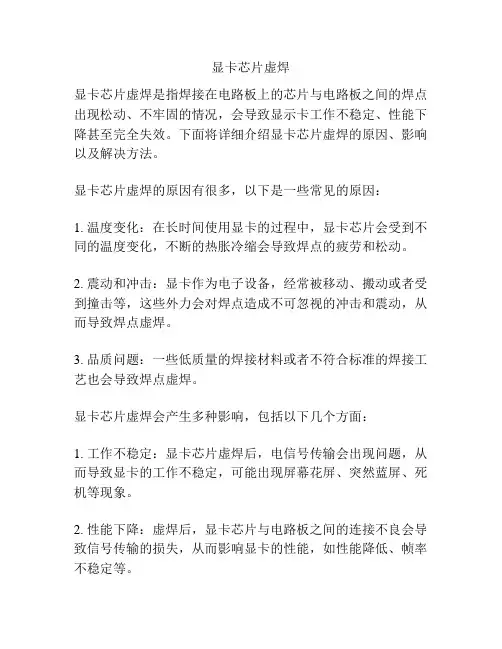

显卡芯片虚焊显卡芯片虚焊是指焊接在电路板上的芯片与电路板之间的焊点出现松动、不牢固的情况，会导致显示卡工作不稳定、性能下降甚至完全失效。
下面将详细介绍显卡芯片虚焊的原因、影响以及解决方法。
显卡芯片虚焊的原因有很多，以下是一些常见的原因：1. 温度变化：在长时间使用显卡的过程中，显卡芯片会受到不同的温度变化，不断的热胀冷缩会导致焊点的疲劳和松动。
2. 震动和冲击：显卡作为电子设备，经常被移动、搬动或者受到撞击等，这些外力会对焊点造成不可忽视的冲击和震动，从而导致焊点虚焊。
3. 品质问题：一些低质量的焊接材料或者不符合标准的焊接工艺也会导致焊点虚焊。
显卡芯片虚焊会产生多种影响，包括以下几个方面：1. 工作不稳定：显卡芯片虚焊后，电信号传输会出现问题，从而导致显卡的工作不稳定，可能出现屏幕花屏、突然蓝屏、死机等现象。
2. 性能下降：虚焊后，显卡芯片与电路板之间的连接不良会导致信号传输的损失，从而影响显卡的性能，如性能降低、帧率不稳定等。
3. 完全失效：严重的虚焊可能会导致显卡完全失效，无法正常工作，甚至无法启动电脑。
针对显卡芯片虚焊问题的解决方法可以包括以下几个方面：1. 焊接修复：如果能够确定虚焊问题的具体位置，可以采用焊接修复的方法，将焊点重新焊接牢固。
这需要一定的焊接技术和工具，建议请专业人士进行处理。
2. 加固支撑：可以使用胶水或者橡胶垫等材料，对显卡芯片与电路板之间进行加固支撑，从而减少振动和冲击对焊点的影响。
3. 散热保护：显卡经常需要承受高温，因此适当的散热非常重要。
通过安装散热器、风扇等散热设备，可以降低芯片温度，减缓焊点疲劳和虚焊的风险。
4. 质量保障：在购买显卡时，选择品牌有保障的产品，尽量避免低价劣质产品。
同时，正确使用和保养显卡也是预防虚焊的关键，在使用过程中避免过分挤压或者摔打显卡。
总之，显卡芯片虚焊是一个常见的问题，但也可以通过一些方法进行解决和预防。
及时修复虚焊问题，保证显卡的正常工作，从而提高计算机的性能和稳定性。
显卡核心虚焊
显卡核心虚焊显卡核心虚焊问题是指显卡核心芯片与显卡电路板之间的焊接不牢固或脱落，导致显卡无法正常工作或产生图像不稳定、显示异常等现象。
显卡核心虚焊问题的出现主要有以下几个原因：1. 制造过程中的质量控制不严格。
在显卡制造的过程中，焊接是一个关键的环节，如果焊接质量不达标，就容易出现虚焊问题。
2. 长期使用过程中的热胀冷缩。
显卡在长时间使用过程中，经常会受到高温和低温的影响，这些温度的变化会导致显卡内部的焊接点产生松动，最终导致虚焊问题。
3. 频繁的拆卸和组装。
如果用户频繁拆卸和组装显卡，就容易导致焊接点出现松动，进而产生虚焊问题。
显卡核心虚焊问题会导致显卡的性能下降，甚至无法正常工作。
如果出现显卡核心虚焊问题，可以尝试以下方法进行修复：1. 温度修复法。
可以用电吹风或热气枪对显卡进行加热，在加热的同时用硅胶对焊接点进行加固，以使焊接点重新粘结在一起。
2. 重新焊接法。
如果虚焊点较为明显，可以使用焊接工具重新对焊接点进行焊接，以增强焊接的牢固性。
3. 更换焊锡法。
如果焊接点出现脱落的情况，可以使用焊锡将焊接点重新连接在一起。
为了避免显卡核心虚焊问题的发生，我们应该注意以下几点：1. 选择正规品牌的显卡产品，并确保购买的显卡具有良好的质量控制。
2. 在使用显卡的过程中，要避免频繁的拆卸和组装，以减少焊接点的松动的可能性。
3. 在长时间使用显卡时，要保持良好的散热，避免显卡温度过高或过低。
总之，显卡核心虚焊问题是显卡常见的故障之一。
对于这个问题，我们可以通过温度修复法、重新焊接法或更换焊锡法进行修复。
为了避免这个问题的出现，我们应该购买正规品牌的显卡产品，并注意保持显卡的散热和避免频繁拆卸和组装。
电路板虚焊的主要成因及解决办法
632023年4月上 第07期 总第403期工艺设计改造及检测检修China Science & Technology Overview1.电路板虚焊的定义虚焊是指焊料与器件的引脚和焊盘之间没有形成金属化物层（IMC），只是简单地依附在焊接件表面所形成的缺陷。
IMC 的厚度直接决定了焊接的质量[1]。
一般认为，当IMC 厚度在1.5um ～3.5um 时，焊点具有良好的强度和电气连接的性能。
当IMC 厚度小于0.5um 时，由于IMC 太薄，几乎没有强度，当IMC 厚度大于4um 时，由于IMC 太厚，连接处会失去弹性，极易使焊点产生开裂。
润湿也是虚焊的一个判断依据，润湿角是指焊料与母材之间的界面和焊料融化后焊料表面切线之间的夹角θ[2]。
当30°<θ<45°时，焊点的机械强度最好。
55°<θ<90°时，焊接的强度降低，液态钎料和集体金属表面之间缺乏润湿亲和力，潜伏着虚焊的危险性。
当θ>90°时，表示不润湿，会产生虚焊。
2.电路板虚焊的检测方法虚焊的表现形式有很多，比如使焊点成为有接触电阻的连接状态；比如连接时通时不通；比如有的焊点开始时尚好，但在电路工作长时间后，受温度、湿度、振动等环境条件的影响，接触表面逐渐被氧化，接触变得不完全，导致电路工作不正常。
因为表现形式的多样性，虚焊的检测方法也呈现多样性，具体有如下几种。
（1）直接观察法：采用目视或者3D 数字显微镜对同侧焊点进行观察，如果有部分焊脚翘起，说明该处焊点状态异常，可能发生了虚焊。
直接观察法是最广泛使用的一种非破坏性检查方法，对部分表面焊接缺陷检测效率较高，比较依赖操作者的工作经验，费时、费力，容易误检、漏检，无法检出焊点内部隐藏的缺陷。
如图1所示。
（2）晃动法：在外观检查中发现有可疑现象时，可用手、牙签等工具对焊接部位进行轻轻拨动，感觉元件有松动迹象，可判断有虚焊。
X光机检测BGA-焊球虚焊情况分析
.
材料 塑料 金 铅 铝 锡 铜 环氧树脂 硅
表1不同材料对X射线的不透明度系数
用途 包装 芯片引线键合 焊料 芯片引线键合，散热片 焊料 PCB印制线 PC. B基板 半导体芯片
X射线不透明度系数 极小 非常高 高 极小 高 中等 极小 极小
2，剖面图说明“Dark Ring”的形成 原理
区域
A区
而由于现代BGA封装技术，对高I/O数的不断要求和发展，也要求BGA焊球之间的 间距向更小间距发展。采用3D技术的检测设备，当其探测器在倾斜到一定角度时，焊球 与焊球之间因互相遮挡，对BGA内部的焊球底部，因“视线遮挡”已经无法直接观测。 而对BGA外部的焊球来说，也可能存在检测限制，即BGA旁边的其他元器件可能对BGA 焊球底部造成的“视线遮挡”，从而可能对3D检测效果产生不利影响。即便BGA旁边无 其他元器件对焊球造成遮挡时，3D检测手段亦只能对BGA焊球的外侧进行局部观察，这 仍然是因为BGA焊球之间因微小间距而造成的“视线遮挡”。所以3D检测虚焊，理论上 是以通过直接的目视观察，以提高“虚焊”检测的直观性，而实际操作中也存在着一定 的局限性。同时，3D检测手段除了上述的检测覆盖范围的局限性外，检测方法与手段太 耗时，无法满足制造厂商日益高密度、高速度的生产需求，也是突出的问题，同时制造 厂商还必须应对设备高投资，高维护成本的风险。
焊球明显偏大，且看不到“Dark Ring”（图四）
图四
OPEN
造成原因： PCB焊盘铜箔喷锡的表面氧化层太厚，对焊锡膏产生拒焊，尽管焊锡膏已 完全熔融，但焊锡膏无法润湿PCB的焊盘，导致PCB焊盘上的焊膏与BGA 焊球熔融为一体，造成BGA焊球球体变大的现象。
.
三、总结
BGA焊球的虚焊现象，在焊球底部与焊盘之间是非常细微的，所以对比度变 化很细微。目前市场上亦有运用3D 技术的X-RAY，意图是对焊球的虚焊进行直接 目视观察。其工作原理为：将探测器倾斜后围绕BGA焊球进行360度旋转，以创造 直接目视观察焊球底部与焊盘之间的焊接状况的机会。
某芯片焊接虚焊失效分析
某芯片焊接虚焊失效分析一、引言芯片焊接是指将芯片与PCB（Printed Circuit Board，印制电路板）进行连接，实现芯片与其他电子器件的通信与控制。
虚焊是一种焊接缺陷，指的是焊盘与芯片引脚之间的连接不牢固，导致电信号传输中存在异常。
本文将对芯片焊接虚焊失效进行分析，探讨其原因和可能的解决方法。
二、虚焊失效的原因1.温度控制不当：焊接过程中，温度是关键因素之一、若温度过高或过低，可能导致焊盘和芯片引脚之间的熔点不匹配，无法形成牢固的焊接连接。
2.焊接工艺不当：焊接时，焊料的品质和质量控制也是非常重要的。
若焊料选择不合适、使用不当，可能导致焊接不良，引发虚焊失效。
3.材料问题：芯片引脚和焊盘的材料选择也可能导致虚焊失效。
若材料的热胀冷缩系数不匹配，温度变化会引起焊接接触不良。
4.设计问题：焊盘和芯片引脚设计不合理或不匹配也可能导致焊接失效。
若焊盘设计过小或与芯片引脚间距不合理，会影响焊接质量。
三、虚焊失效的影响虚焊失效可能导致以下问题：1.电信号传输异常：焊接不牢固导致芯片与PCB之间的电信号传输可能出现异常，导致电子设备无法正常工作。
2.长期不稳定性：虚焊失效可能会导致电子设备在长期使用中出现不稳定的情况，例如突然断电、芯片失去响应等。
3.芯片损坏：虚焊失效会导致芯片与PCB之间的电气连接不良，可能引起电流过大、电压异常等情况，最终导致芯片损坏。
四、虚焊失效的解决方法1.温度控制：在焊接过程中，应确保温度控制在合适范围内，避免温度过高或过低。
可以通过调整焊接设备的参数或使用恰当的焊接工具和材料来实现。
2.焊接工艺改进：改进焊接工艺，确保焊料的品质和质量。
可在焊接前进行焊料试验，选择合适的焊料，并确保正常使用。
3.材料选择：选择与芯片引脚和焊盘热膨胀系数相匹配的材料，以减少由于温度变化引起的焊接失效。
4.设计优化：对焊盘和芯片引脚的设计进行优化，确保焊盘大小和间距合理，以提高焊接质量。
五、结论通过以上分析，可以得出芯片焊接虚焊失效的主要原因是温度控制不当、焊接工艺不当、材料问题和设计问题等。
器件虚焊原因
器件虚焊原因以器件虚焊原因为标题，我们将探讨器件虚焊的原因及其解决方法。
一、什么是器件虚焊器件虚焊是指在电子元器件与电路板焊接过程中，由于焊料不足或者焊接温度不够，导致电子元器件与电路板之间的焊点不牢固，容易造成断开或松动，从而影响电路的正常工作。
二、器件虚焊的原因1. 温度不够高：焊接温度不够高会导致焊料未充分熔化，无法与电子元器件和电路板形成坚固的焊点。
这可能是由于焊接设备的温度控制不准确或者焊接时间不足导致的。
2. 焊料不足：焊料不足也是器件虚焊的常见原因之一。
焊料的数量不足，无法充分覆盖焊接区域，导致焊点接触面积不够大，容易造成焊点的松动。
3. 氧化或污染：电子元器件和电路板表面的氧化或污染物会影响焊接的质量。
氧化会阻碍焊料与金属表面的接触，而污染物则会影响焊接的粘附性，使焊点不牢固。
4. 焊接位置不准确：焊接位置不准确也是器件虚焊的原因之一。
如果焊接位置不正确，焊料无法充分覆盖焊接区域，导致焊点质量下降。
5. 焊接时间不足：焊接时间不足会导致焊料未充分熔化，无法与电子元器件和电路板形成坚固的焊点。
三、如何解决器件虚焊问题1. 提高焊接温度：确保焊接温度达到焊料的熔点，使焊料充分熔化，与电子元器件和电路板形成牢固的焊点。
2. 增加焊料的使用量：确保焊料足够覆盖焊接区域，增加焊点的接触面积，提高焊点的牢固性。
3. 清洁电子元器件和电路板表面：在焊接前，使用合适的清洁剂清洁电子元器件和电路板表面，去除氧化和污染物，确保焊接的质量。
4. 确保焊接位置准确：在焊接过程中，要确保焊接位置准确，使焊料充分覆盖焊接区域，提高焊点的质量。
5. 增加焊接时间：根据焊接要求，适当增加焊接时间，确保焊料充分熔化，与电子元器件和电路板形成牢固的焊点。
6. 使用合适的焊接设备和工艺：选择合适的焊接设备和工艺，确保焊接温度和时间的控制准确，避免因设备或工艺不当导致的器件虚焊问题。
器件虚焊是在电子元器件与电路板焊接过程中常见的问题，其原因主要包括温度不够高、焊料不足、氧化或污染、焊接位置不准确和焊接时间不足等因素。
芯片假焊不良分析报告
芯片假焊不良分析报告一、引言芯片假焊是指焊点在外观上看似正常，但实际上焊锡没有完全湿润焊垫或焊盘的现象。
假焊会导致焊接点电阻增加，从而影响电气连接可靠性。
本报告对芯片假焊不良进行分析，并提出解决方案。
二、芯片假焊原因分析1.温度不均匀：芯片焊接时，高温区域和低温区域温度不均匀，导致焊盘在一侧没有完全熔化，产生假焊不良现象。
2.焊接时间不足：焊接时间过短，无法完全湿润焊垫或焊盘，增加了焊接点的电阻。
3.焊接压力不均匀：焊接过程中，焊接压力不均匀分布，造成焊点与焊垫或焊盘之间的接触不良，不易形成良好的焊点。
4.清洁不彻底：焊盘表面存在污染物或油渍，影响了焊接质量，易产生假焊不良。
三、芯片假焊检测方法1.目视检查：通过肉眼观察焊点外观，判断焊盘是否完全湿润焊垫。
2.X射线检测：通过X射线仪检测焊点内部结构，判断焊点是否完全湿润。
3.超声波检测：利用超声波设备检测焊点与焊垫之间的声波回波差异，判断是否存在空气或焊料断裂等不良情况。
四、芯片假焊解决方案1.提高温度均匀性：调整焊接设备参数，确保焊接过程中温度均匀分布。
2.增加焊接时间：合理调整焊接时间，确保焊料完全湿润焊垫或焊盘。
3.均匀施加焊接压力：通过调整焊接设备参数，确保焊接压力均匀分布，形成良好的焊点。
4.彻底清洁焊盘表面：使用合适的清洁剂和工艺，彻底清洁焊盘表面的污染物和油渍。
五、结论芯片假焊不良会影响焊点的电阻值，进而影响电气连接可靠性。
通过提高焊接温度均匀性、增加焊接时间、均匀施加焊接压力以及彻底清洁焊盘表面，可以有效解决芯片假焊问题。
同时，在生产过程中，应加强对焊接质量的检测，采用目视检查、X射线检测和超声波检测等方法，及时发现并修复假焊不良，确保产品质量。
芯片不良分析报告
芯片不良分析报告1. 引言芯片是现代电子产品中至关重要的组成部分，而芯片的不良情况对产品质量和性能有着重要影响。
本文将分析芯片不良的原因和解决方案，以帮助提升生产过程中的质量控制和产品性能。
2. 不良芯片种类在芯片生产过程中，可能会出现多种不良情况。
常见的不良芯片种类包括：2.1 烧毁芯片烧毁芯片通常是由于电压过高或过低导致的。
这可能是由于供电系统故障或设计失误引起的。
2.2 短路芯片短路芯片是指芯片中的导线路径错误连接，导致电流绕过了预期路径。
这可能是由于生产过程中的焊接问题或设计错误引起的。
2.3 电气性能不良芯片电气性能不良芯片是指在正常工作条件下，芯片的电性能未达到预期要求。
这可能是由于材料质量问题、工艺参数设置错误或生产过程控制不当引起的。
3. 芯片不良的原因分析芯片不良的原因可能有多种，下面将分析常见的原因：3.1 设计问题芯片设计中的错误可能导致芯片不良。
设计问题包括电路错误、布线错误等。
这些问题可能会导致芯片无法正常工作或电气性能不良。
3.2 生产过程问题生产过程中的问题可能导致芯片不良。
焊接问题、材料质量问题、工艺参数设置错误等都可能导致芯片的不良情况。
3.3 环境问题芯片在使用环境中可能受到电磁干扰、温度过高或过低等问题的影响，从而导致芯片不良。
4. 芯片不良分析方法为了准确分析芯片不良的原因，可以采用以下方法：4.1 外观检查通过对芯片外观进行仔细检查，可以发现一些明显的物理损坏，如烧焦、裂纹等。
这有助于确定芯片的不良情况。
4.2 电气测试使用专业的测试设备对芯片进行电气测试，可以检测出芯片的电气性能是否达到预期要求。
通过对测试结果的分析，可以确定芯片不良的原因。
4.3 环境测试将芯片放置在模拟使用环境中，如高温、低温、高湿度等条件下进行测试，可以模拟出芯片在实际使用中可能出现的问题，从而确定芯片不良的原因。
5. 芯片不良解决方案针对不同的芯片不良情况，可以采取相应的解决方案：5.1 设计问题对于由设计问题导致的芯片不良，需要进行设计修正或优化。
芯片虚焊不良产生的原因
芯片虚焊不良产生的原因芯片虚焊不良是指在芯片的焊接过程中出现的焊点连接不良的情况。
虚焊不良可能会导致芯片的功能失效或降低，严重影响芯片的性能和可靠性。
虚焊不良产生的原因有多种，下面将逐一进行介绍。
焊接过程中的温度控制不当是导致虚焊不良的主要原因之一。
在芯片的焊接过程中，温度的控制非常重要。
如果温度过高或过低，都会导致焊点的形成不完整，从而产生虚焊不良。
此外，温度的变化速度也会影响焊点的质量，如果温度变化过快，焊点容易出现虚焊。
焊接材料的选择和使用不当也会导致虚焊不良的发生。
焊接材料一般包括焊料和焊剂，这两者的选择和使用都会对焊接质量产生影响。
如果选择的焊料不合适或使用过程中不当，可能会导致焊点连接不牢固，从而产生虚焊不良。
同样，焊剂的选择和使用也需要注意，不合适的焊剂可能会导致焊接不良。
焊接设备的使用和维护不当也是产生虚焊不良的原因之一。
焊接设备的使用和维护涉及到多个方面，包括设备的调试、使用人员的技能水平、设备的维护等。
如果焊接设备的调试不当，可能会导致温度控制不准确，从而产生虚焊不良。
同时，如果使用人员的技能水平不高或对设备的维护不够重视，也会导致虚焊不良的发生。
焊接过程中的环境条件也会对焊接质量产生影响。
焊接过程中存在着各种环境因素，如温度、湿度、气压等。
如果环境条件不合适，如温度过高、湿度过大等，都会影响焊点的形成，从而产生虚焊不良。
因此，在焊接过程中需要注意环境条件的控制。
焊接操作人员的技能水平和经验也是影响虚焊不良的重要因素。
焊接操作人员需要具备良好的焊接技术和丰富的经验，能够准确控制焊接温度、时间和压力等参数，从而确保焊接质量。
如果焊接操作人员的技能水平不高或经验不足，容易出现焊接不良，包括虚焊不良。
芯片虚焊不良产生的原因有多种，包括焊接过程中的温度控制不当、焊接材料的选择和使用不当、焊接设备的使用和维护不当、焊接过程中的环境条件不合适以及焊接操作人员的技能水平和经验不足等。
在实际的焊接过程中，需要综合考虑这些因素，确保焊接质量，避免虚焊不良的发生。
器件虚焊的原因
器件虚焊的原因
器件虚焊是指在表面贴装（SMT）制程中，元件和PCB焊点没有完全接触，形成的一种现象。
常见的器件虚焊原因有：
渣滓和污垢：在焊接之前未彻底清洁PCB表面，导致焊点附着不佳，无法完全润湿。
PCB热胀冷缩：在热胀冷缩的作用下，焊点与PCB之间的附着力会变弱，从而形成虚焊。
焊接温度过低或过短：焊接温度不足或时间不足以完全润湿元件焊盘和PCB，也会导致虚焊现象。
芯片电容震动：贴片电容等小尺寸元件在长途运输过程中可能会受到振动，导致其和PCB 之间的附着力减弱，从而形成虚焊。
为避免器件虚焊，需要采取以下措施：
彻底清洁PCB表面，避免污垢和渣滓对焊点附着的影响。
控制焊接温度和时间，保证焊接完全润湿元件焊盘和PCB。
加强对小尺寸元件的运输和包装管理，避免振动和损坏。
提高工人技能和质量意识，加强对虚焊的检查和防范。
焊接元器件时芯片损坏原因
焊接元器件时芯片损坏原因焊接元器件时，芯片损坏可能是由以下原因导致的：1. 温度过高：焊接过程中，如果温度过高，会对芯片造成损害。
在焊接过程中，应该控制好焊接温度，避免超过芯片所能承受的极限温度。
2. 焊接时间过长：焊接时间过长会导致芯片长时间暴露在高温环境中，容易引起芯片损坏。
因此，在焊接过程中，要尽量控制好焊接时间，避免过长。
3. 焊接电流过大：焊接电流过大会对芯片造成过大的电流冲击，从而引起芯片内部电路的损坏。
在焊接过程中，应该根据芯片的规格要求，选择合适的焊接电流。
4. 焊接位置不准确：焊接位置不准确会导致焊接过程中的力分布不均匀，从而对芯片造成损坏。
在焊接过程中，应该准确地将焊锡涂抹在芯片与焊接点之间，确保焊接位置准确。
5. 静电放电：静电放电是芯片损坏的常见原因之一。
在焊接前，应该做好防静电措施，如佩戴防静电手环、使用静电防护垫等，避免静电对芯片产生损害。
6. 焊接材料不合适：使用不合适的焊接材料，如低质量的焊锡，会导致焊接过程中的氧化、腐蚀等问题，从而对芯片造成损坏。
在焊接过程中，应该选择质量可靠的焊接材料。
7. 焊接工艺不当：如果焊接工艺不当，如焊接温度、焊接时间、焊接电流等参数设置错误，都有可能对芯片造成损坏。
因此，在焊接过程中，应该按照规范的工艺要求进行操作。
8. 操作不当：焊接操作不当也会对芯片造成损坏，如焊接过程中施加过大的力、不正确的焊接角度等。
在焊接过程中，应该注意细节，避免因为操作不当而对芯片造成损坏。
为避免焊接过程中芯片损坏，可以采取以下措施：1. 选择合适的焊接设备：选择质量可靠的焊接设备，确保设备的温度控制、电流控制等功能符合要求。
2. 严格控制焊接参数：根据芯片的规格要求，严格控制焊接参数，如温度、时间、电流等，确保在芯片所能承受的范围内进行焊接。
3. 做好防静电措施：在焊接前，做好防静电措施，佩戴防静电手环、使用静电防护垫等，避免静电对芯片产生损害。
4. 使用合适的焊接材料：选择质量可靠的焊接材料，确保焊接过程中不会产生氧化、腐蚀等问题。
芯片焊接不牢的原因
芯片焊接不牢的原因随着科技的发展，芯片作为电子设备的核心组成部分，扮演着越来越重要的角色。
然而，有时候我们会遇到芯片焊接不牢的情况，这给设备的稳定性和可靠性带来了很大的威胁。
那么，究竟是什么原因导致芯片焊接不牢呢？一个常见的原因是焊接温度不够高。
在芯片焊接过程中，需要将芯片与电路板连接的焊锡加热至一定温度，使其熔化并与焊盘结合。
然而，如果焊接温度不够高，焊锡就无法完全熔化，导致芯片无法与焊盘完全粘结在一起。
这样的焊接不牢可能会导致焊点松动，从而影响设备的正常运行。
焊接时间过短也是导致芯片焊接不牢的原因之一。
在焊接过程中，芯片与焊盘需要保持一定的接触时间，以确保焊锡能够充分润湿并与焊盘结合。
然而，如果焊接时间过短，焊锡无法充分润湿焊盘，焊接就会不牢固。
因此，在进行芯片焊接时，应该控制好焊接时间，保证足够的接触时间，以提高焊接质量。
焊接工艺的不当也是导致芯片焊接不牢的原因之一。
焊接工艺包括焊锡的选择、焊接设备的调试等多个环节，每一个环节都会对焊接质量产生影响。
例如，如果选用的焊锡合金成分不合适，其熔点可能过高或过低，都会影响焊接质量。
而焊接设备的调试不当，如温度控制不准确、焊接头的压力不均匀等，都会导致焊接不牢固。
因此，在焊接芯片时，需要严格控制焊接工艺，确保每一个环节都符合要求。
另一个导致芯片焊接不牢的原因是焊盘的污染或损坏。
焊盘是芯片与电路板之间连接的关键部分，如果焊盘被污染或损坏，就会影响焊接质量。
焊盘的污染可能是由于焊接过程中的灰尘、油污等杂质引起的，而焊盘的损坏可能是由于长时间使用或操作不当导致的。
无论是焊盘污染还是损坏，都会导致焊接不牢固，从而影响设备的稳定性和可靠性。
因此，在焊接芯片之前，应该对焊盘进行清洁和检查，确保其表面干净平整，以保证焊接质量。
焊接人员的技术水平也是影响芯片焊接质量的重要因素。
焊接是一项精细的工作，需要焊接人员具备一定的技术和经验。
如果焊接人员技术水平不高，操作不规范，就会导致焊接不牢。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
芯片虚焊不良产生的原因
芯片虚焊不良是电子制造行业中常见的问题，会导致电路板的可靠性降低甚至发生故障。
虚焊不良是指焊接点处没有完全熔化，并且焊点与焊盘之间的接触不足，这会导致焊接点的机械强度和电气连接能力下降。
本文将介绍芯片虚焊不良产生的原因。
1.焊接温度不足
在焊接过程中，如果焊接温度不足，焊料无法完全熔化并形成充分的接触面积，导致焊点与焊盘之间的接触不牢固。
这可能是由于焊接设备的工作参数不正确、焊料的性质不良、焊接时间不足等原因引起的。
2.板面污染
如果在焊接前不彻底清洁板面，会残留一些污染物，如油脂、氧化物、灰尘等。
这些污染物会影响到焊接质量。
一个可能的结果是在焊接过程中，板面的污染物会导致金属表面无法与焊料完全接触，从而降低焊接点的力学强度。
3.焊接时间过长
如果焊接时间过长，会导致过度加热，从而损坏焊料，降低其性能。
另外，过度加热还可能导致焊点与焊盘之间的接触不牢固，从而导致虚焊不良。
4.焊料失效
焊料的质量对焊接质量有很大的影响。
在运输、储存和处理焊料的过程中，如果受到不当的处理或环境因素的影响，焊料的品质就会降低。
失效的焊料会导致焊点无法完全熔化或形成接触不足。
这是因为失效的焊料中有很多无法完全熔化的残留物，这些残留物会影响焊点的完整性。
5.设计错误
如果产品的设计不当，会导致焊接不良。
这可能是因为焊点的大小、位置不适当，焊盘的大小、形状不良等原因。
例如，焊点的大小过小可能导致焊接不足，焊盘过大则可能使焊点过热。
总之，芯片虚焊不良是由多种原因产生的，可能是焊接温度不足、板面污染、焊接时间过长、焊料失效或设计错误等。
在电子产品制造过程中，需要做好质量控制和引进安全措施，以确保焊接质量。
