电 位 计 式 测 量 装 置
1—滑动片;2—电位计;3—触点;4—线圈
制作:冯健
汽车转向轮侧滑量检测
差动变压器式
制作:冯健
汽车转向轮侧滑量检测
3.指示装置
指示装置把测量装置传递 来的1 km/ m滑板侧滑量定为 一格刻度。车轮正侧滑(IN) 和车轮负侧滑(OUT)方向分别 刻有10格的刻度。
l一指针式表头;2一报警用蜂鸣器或信号灯; 3一电源指示灯;4一导线;5一电源开关
汽车转向轮侧滑量检测
汽车转向轮侧滑量的检测
制作:冯健
汽车转向轮侧滑量检测
汽车转向性能参数
前轮前束值
车轮外倾角
制作:冯健
汽车转向轮侧滑量检测
ห้องสมุดไป่ตู้
汽车车轮侧滑量的检测

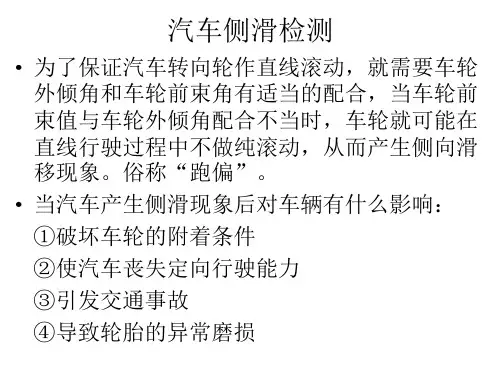

前轮侧滑对汽车的操纵稳定性影响较大。 侧滑量太大会引起很多不良后果,包括汽 车行驶方向不稳、转向沉重、增加轮胎磨 损、加大燃油消耗,甚至会导致交通事故。 所以在对汽车的定期检验中,侧滑检测是 必不可少的检验项目之一。
制作:冯健
汽车转向轮侧滑量检测
上式中的S1含义是:每个车轮前进lm时 横向滑移的距离(mm)。
上式中的S2含义是:每个车轮前进lm 时横向滑移的距离(mm)。
制作:冯健
汽车转向轮侧滑量检测
总的侧滑量 由前轮外倾和前束引起的侧滑作用相反,总的侧滑 量为两因素所引起的侧滑量的代数和(由于为正而 为负),即:
制作:冯健
汽车转向轮侧滑量检测
转向轮侧滑量的检测
(1)转向轮前束引起的侧滑
汽车直线行使时,两转向轮
具有向内收缩靠拢的趋势。由
于车轮与滑板之间存在着相互 作用力而使滑板反方向移动,
左右滑板分别向外滑移。
制作:冯健
汽车转向轮侧滑量检测
转向轮侧滑量的检测
(2)转向轮外倾引起的侧滑
汽车直线行使时,两转向轮 具有向外侧跑离的趋势。由于 车轮与滑板之间存在着相互作
式中:d—滑板单边滑移量,mm; D —滑板沿前进方向的宽度,m。 这里请注意: (1) 侧滑量规定为每个轮侧滑量的平均值,侧 滑现象是左右两个车轮共同造成的。 (2)侧滑量的符号规定为:如果滑板向内滑为 负,表示前轮外倾的影响较大,如果滑板向外 滑时为正,表示前束的影响较大。
制作:冯健
汽车转向轮侧滑量检测
双板联动式侧滑试验台
组成:
机械—滑板、联动机构、滚轮弹簧等;
电气—传感器、信号放大处理电路、指示仪表等。
制作:冯健
汽车转向轮侧滑量检测
1.机械装置 机械装置的结构原理
1—滚轮 传感器
2、6—板;3—连杆机构;4—复位弹簧;5—位移 双滑板式侧滑试验台结构示意图
制作:冯健
汽车转向轮侧滑量检测
2.测量装置 常用的测量装置主要有电位器式和差动变压器式。
制作:冯健
汽车转向轮侧滑量检测
检测后轴技术状况 对于后轮没有车轮定位的汽车,可用侧滑试验台按下列方法检测后轴是否弯曲 变形和轮毂轴承是否松旷。 1.使汽车后轮从侧滑试验台滑动板上前进和后退驶过,如两次侧滑量读数均为零, 表明后轴无任何弯曲变形。 2.若两次侧滑量读数不为零,且前进和后退驶过滑板后,侧滑量读数相等而侧滑 方向相反,表明后轴在水平平面内发生弯曲。 1)后轴端部在水平平面内向前弯曲时,应会出现前进时滑板向外滑动,后退时 又向内滑动的情况; 2)后轴端部在水平平面内向后弯曲时,应会出现前进时滑板向内滑动,后退时又 向外滑动的情况。 3.如两次侧滑量读数不为零,且前进和后退驶过滑板后,侧滑量读数相等而侧滑 方向相同,表明后轴在垂直平面内发生弯曲。 1)后轴端部在垂直平面内向上弯曲,应会出现滑板向外滑动的情况; 2) 后轴端部在垂直平面内向下弯曲,应会出现滑板向内滑动的情况。 4.如果轮毂轴承松旷,则应后轮多次驶过侧滑试验台滑板,每次读数不相等。 对于后轮有定位的汽车,也可以用上述方法检测后轴是否变形和轮毂轴承是否松 旷,但要在检测结果中减去定位值,剩余值即为后轴弯曲变形造成的。
用力而使滑板反方向移动,左
右滑板分别向内滑移。
制作:冯健
汽车转向轮侧滑量检测
转向轮侧滑量检测原理 滑板式侧滑试验台检测汽车转向轮的侧滑量。 转向轮侧滑量反映转向轮外倾和前束相互配合的综合结果。
汽车转向轮外倾与前束配合情况理想时,汽车侧滑量 为零。汽车在直线行使时,转向轮处于纯滚动状态。因 此轮胎磨损轻,行使阻力小,转向轻便,操纵稳定性好。
在检测车轮侧滑量时, 为便于快速表示检测结 果是否合格,当车轮侧 滑量超过规定值(正或负 方向5格刻度)后,侧滑 试验台测量装置的限位 开关控制蜂鸣器或信号 灯报警,因而无须再读 取指示仪表上的具体数 值,为检测工作节约了 时间。
制作:冯健
汽车转向轮侧滑量检测
侧滑试验台使用方法 1.检测前的准备工作 1)轮胎气压应符合汽车制造厂之规定。 2)清理干净轮胎上粘有的油污、泥土、水或花纹沟槽内嵌有的石子。 3)连好接线打开电源开关后,检查指针式仪表的指针是否在机械零点上,并视必 要进行调整;或察看数码管是否亮度正常并都在零位上。 4)报警装置在规定值时应能发出报警信号,否则视需要进行调整或修理。 5)侧滑试验台上表面及其周围如有油污、泥土、砂石及水等应予清除。 6)打开侧滑试验台的锁止装置,滑动板在外力作用下应能左右滑动自如,撤掉外 力后回到原始位置,且指示装置指在零点。 2.检测方法 1)汽车以3~5 km/h的速度对正侧滑板驶向侧滑试验台,使被测车轮 (前轮或后轮) 平稳通过滑板。 2)当被测车轮完全通过滑板后,从指示装置上观察侧滑方向并读取、打印最大侧 滑量。 3)检测结束后,切断电源并锁止滑动板。 3.使用注意事项 1)不允许超过试验台允许轴荷的车辆通过侧滑试验台。 2)车辆在侧滑试验台上检测时禁止转向或制动。 3)保持侧滑试验台内、外及周围环境清洁。 4)其他注意事项见侧滑试验台使用说明书。
侧滑量0~±3 mm/km范围内为绿色,表示为良好 (GOOD)区域;侧滑量-3~-5 mm/km、+3~+5 mm/km为 黄色,表示为可用区域;侧滑量在±5 mm/km以外区 域为红色,表示为不良(BAD)区域。
制作:冯健
汽车转向轮侧滑量检测
4.报警装置
l一指针式表头;2一报警用蜂鸣器或信号灯; 3一电源指示灯;4一导线;5一电源开关
制作:冯健
汽车转向轮侧滑量检测
制作:冯健
