2023《设施规划与物流分析物料搬运系统设计》CATALOGUE目录•设施规划概述•物流分析•物料搬运系统设计•设施规划与物流分析物料搬运系统设计的结合•案例分析与应用01设施规划概述设施规划是企业或组织为了满足生产、运营和发展的需求，对土地、空间、建筑、设备等资源进行合理规划、布局和设计的活动。
定义设施规划的目标是提高企业或组织的运营效率、降低成本、提高产能和减少浪费。
目标设施规划的定义与目标设施规划的重要性合理的设施规划能够减少物料搬运距离，提高生产流程的连续性和流畅性，从而提高生产效率。
提高生产效率降低成本提高产品质量提高企业竞争力设施规划能够合理利用资源，减少土地、设备和人员的浪费，从而降低成本。
合理的设施规划能够减少生产过程中的错误和浪费，从而提高产品质量。
有效的设施规划能够提高企业的生产效率和产品质量，从而增强企业的竞争力。
需求分析了解企业或组织的生产、运营和发展需求，明确设施规划的目标和要求。
收集与企业或组织相关的资料，包括土地、建筑物、设备、人员等资源的信息。
根据需求分析和资料收集的结果，制定多个设施规划方案。
对制定的方案进行评估和比较，选择最优的方案。
实施所选方案，并对实施过程进行监控和调整。
设施规划的步骤与要点收集资料评估与选择实施与执行制定方案02物流分析定义物流分析是对物料、信息、资金等流动进行规划、协调和控制的过程。
它旨在优化从供应商到客户的整个供应链，提高效率和降低成本。
目标物流分析的主要目标是实现物流系统的最优化，以满足客户需求，同时提高效率和降低成本。
它通过对运输、仓储、库存管理等环节进行分析，制定合理的物流策略和方案。
物流分析的定义与目标1物流分析的重要性23通过物流分析，企业可以优化运输、仓储等环节，减少时间和成本浪费，提高整体效率。
提高效率合理的物流分析可以帮助企业降低运输和库存成本，从而降低整个供应链的成本。
降低成本有效的物流分析可以使企业更好地满足客户需求，提高客户满意度，从而增强竞争力。
物流系统规划与分析设计—第六章物料搬运系统分析与设计
•1、外部衔接 •2、总体搬运方案
•确定各主要区域之间的物料搬运方法。 对搬运的基本路线、搬运设备大体的类
•
•2、搬运系统分析
•搬运系统分析(System Handling Analysis,简称 SHA)就是为了解搬运系统的合理化程度，减少搬运 作业工作强度，为消除不必要的搬运作业活动、提高 搬运活动的活性指数，对构成物料搬运系统的物料、 人员、移动设备与容器(搬运单元)、移动路径及其影 响因素进行分析，并将各种移动图表化，为系统布置 设计优化提供决策依据，以促进设施内部物流活动合 理化。
•注：活性是指从物的静止状态转变为装卸搬运运输状态的难易程度
•据国外统计：在中等批量的生产车间里，零件在机床 上的时间仅占生产时间的5%，而95%的时间消耗在 原材料、工具、零件的搬运、等待上。物料搬运的费 用占全部生产费用的30%--40%。
•
•SO，进行搬运系统分析，设计合理、高效、柔性的 物料搬运系统，对压缩库存资金占用、缩短物流所占 时间，优化企业内部物流系统有着十分重要的意义。
•
•第一节 搬运系统分析与设计概述
•一、概述 •1、搬运系统的含义
•物料搬运是指在同一场所范围内为改变物料的存放 状态和空间位置，利用各种器具、采用各种方法对物 料进行水平与上下移动。要完成这些移动、改变物品 空间位置，就要有相应的作业人员、移动设备和容器 (搬运单元)、移动路线系统。
•物料、作业人员、移动设备与容器(搬运单元)、移动 路径的组合就构成了物料搬运作业系统。
•路线与 •次数 •速度 •搬运 •搬运
•距离
单位 设备
•（10） •人工
•
•三、搬运系统分析设计的基本要素
物料搬运系统分析与设计

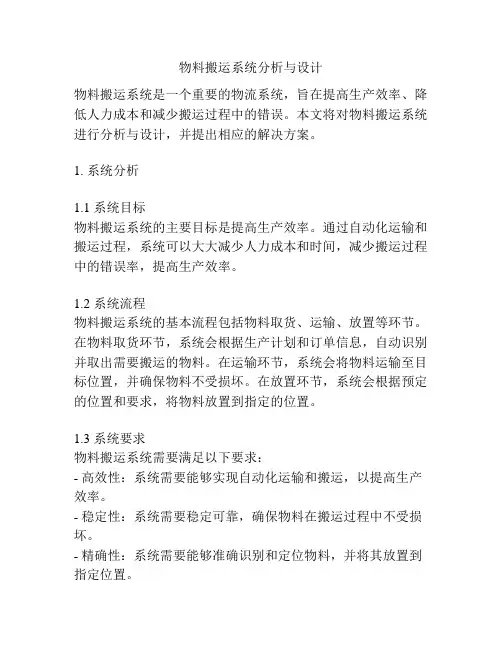

物料搬运系统分析与设计物料搬运系统是一个重要的物流系统，旨在提高生产效率、降低人力成本和减少搬运过程中的错误。
本文将对物料搬运系统进行分析与设计，并提出相应的解决方案。
1. 系统分析1.1 系统目标物料搬运系统的主要目标是提高生产效率。
通过自动化运输和搬运过程，系统可以大大减少人力成本和时间，减少搬运过程中的错误率，提高生产效率。
1.2 系统流程物料搬运系统的基本流程包括物料取货、运输、放置等环节。
在物料取货环节，系统会根据生产计划和订单信息，自动识别并取出需要搬运的物料。
在运输环节，系统会将物料运输至目标位置，并确保物料不受损坏。
在放置环节，系统会根据预定的位置和要求，将物料放置到指定的位置。
1.3 系统要求物料搬运系统需要满足以下要求：- 高效性：系统需要能够实现自动化运输和搬运，以提高生产效率。
- 稳定性：系统需要稳定可靠，确保物料在搬运过程中不受损坏。
- 精确性：系统需要能够准确识别和定位物料，并将其放置到指定位置。
- 安全性：系统需要具备安全防护机制，确保操作人员和设备的安全。
- 可扩展性：系统需要支持灵活的扩展和调整，以适应不同生产线和需求的变化。
2. 系统设计2.1 设备选择物料搬运系统可以选择不同类型的设备，如自动物流车、机械手臂、传送带等。
选择合适的设备需要考虑物料的大小、重量、形状等因素，同时还需要考虑设备的成本、性能和适应性。
2.2 系统控制物料搬运系统需要配备相应的控制系统，以实现自动化运输和搬运。
控制系统可以采用PLC控制、物联网技术或其他自动化控制技术，实现设备的智能化控制和数据交互。
2.3 设备布局物料搬运系统的设备布局需要根据实际生产线和空间布局进行设计。
合理的设备布局可以优化物料搬运的路径和时间，提高搬运效率。
2.4 系统集成物料搬运系统需要与其他生产设备和信息系统进行集成，以实现生产计划和订单的自动化管理，提高生产效率。
集成可以通过物联网、ERP系统等方式实现。
搬运平台设计方案

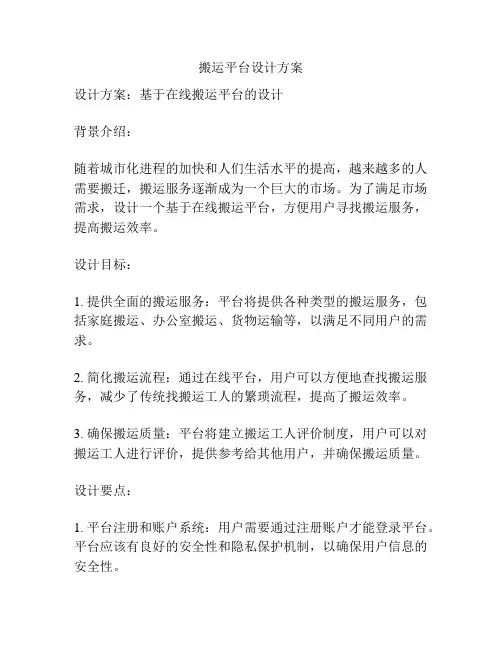

搬运平台设计方案设计方案：基于在线搬运平台的设计背景介绍：随着城市化进程的加快和人们生活水平的提高，越来越多的人需要搬迁，搬运服务逐渐成为一个巨大的市场。
为了满足市场需求，设计一个基于在线搬运平台，方便用户寻找搬运服务，提高搬运效率。
设计目标：1. 提供全面的搬运服务：平台将提供各种类型的搬运服务，包括家庭搬运、办公室搬运、货物运输等，以满足不同用户的需求。
2. 简化搬运流程：通过在线平台，用户可以方便地查找搬运服务，减少了传统找搬运工人的繁琐流程，提高了搬运效率。
3. 确保搬运质量：平台将建立搬运工人评价制度，用户可以对搬运工人进行评价，提供参考给其他用户，并确保搬运质量。
设计要点：1. 平台注册和账户系统：用户需要通过注册账户才能登录平台。
平台应该有良好的安全性和隐私保护机制，以确保用户信息的安全性。
2. 服务种类和价格展示：平台需要提供各种搬运服务的种类和价格展示，方便用户选择合适的服务。
3. 预约和支付系统：用户可以在线预约搬运服务，并通过平台支付费用。
平台需要建立安全和便捷的支付通道，同时保障用户的资金安全。
4. 搬运工人信息展示和评价：平台应该提供搬运工人的信息展示，包括个人介绍、工作经验和评价，方便用户选择合适的搬运工人。
5. 搬运过程实时跟踪：当用户预约成功后，平台可以提供搬运过程的实时跟踪功能，方便用户了解搬运进展。
6. 问题反馈和投诉渠道：平台需要建立完善的问题反馈和投诉渠道，及时解决用户遇到的问题和投诉。
7. 用户评价和推荐系统：用户完成搬运后可以对搬运工人进行评价和推荐，为其他用户提供参考。
8. 客服支持：平台需要提供客服支持，解答用户的疑问和问题，提供良好的用户体验。
实施计划：1. 初步需求分析：明确平台的基本功能和用户需求。
2. 系统设计和开发：设计平台的整体架构，实现各项功能，开发出一个可用的原型。
3. 测试和优化：对平台进行测试，修复漏洞和问题，优化用户体验。
4. 上线运营：将平台正式上线，并进行推广宣传，吸引用户使用。
智慧搬运系统设计方案

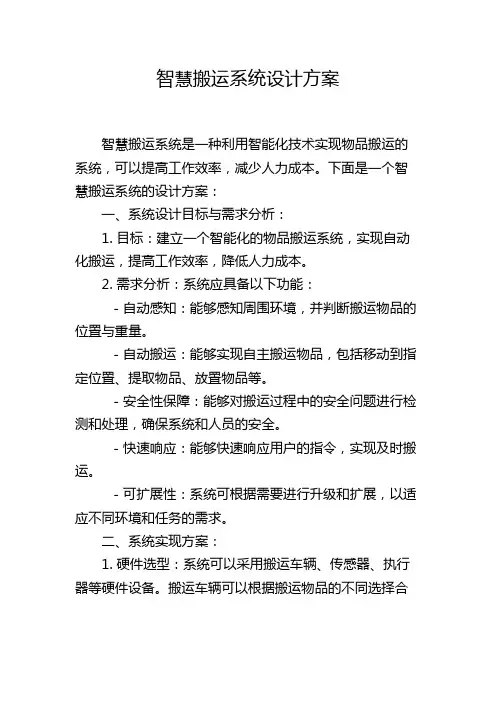

智慧搬运系统设计方案智慧搬运系统是一种利用智能化技术实现物品搬运的系统，可以提高工作效率，减少人力成本。
下面是一个智慧搬运系统的设计方案：一、系统设计目标与需求分析：1. 目标：建立一个智能化的物品搬运系统，实现自动化搬运，提高工作效率，降低人力成本。
2. 需求分析：系统应具备以下功能：- 自动感知：能够感知周围环境，并判断搬运物品的位置与重量。
- 自动搬运：能够实现自主搬运物品，包括移动到指定位置、提取物品、放置物品等。
- 安全性保障：能够对搬运过程中的安全问题进行检测和处理，确保系统和人员的安全。
- 快速响应：能够快速响应用户的指令，实现及时搬运。
- 可扩展性：系统可根据需要进行升级和扩展，以适应不同环境和任务的需求。
二、系统实现方案：1. 硬件选型：系统可以采用搬运车辆、传感器、执行器等硬件设备。
搬运车辆可以根据搬运物品的不同选择合适的车型，传感器可以包括视觉传感器、力传感器等，用于感知环境和物品的重量，执行器可以用于搬运物品。
2. 软件设计：系统的软件部分可以包括以下几个模块：- 感知与定位模块：通过视觉传感器等设备感知搬运物品的位置与重量，并对搬运车辆进行定位。
- 控制与路径规划模块：根据感知得到的信息，制定搬运策略，并规划最优路径。
- 通信与调度模块：与上层系统进行通信，接收和处理用户的指令，实现任务的调度和分配。
- 安全监控模块：通过安全传感器等设备对搬运过程中的安全问题进行监控和处理。
- 数据存储与分析模块：对搬运过程中的数据进行存储和分析，为系统的优化和改进提供依据。
三、系统工作流程：1. 接收指令：系统通过通信模块接收用户的指令，包括起始位置、目标位置和物品的相关信息。
2. 感知目标：系统通过感知与定位模块，感知到目标物品的位置与重量。
3. 路径规划：系统通过控制与路径规划模块，根据感知的信息制定搬运策略，并规划最优路径。
4. 执行搬运：系统通过执行器，实现自主搬运物品，包括移动到指定位置、提取物品、放置物品等。
搬运系统设计课程设计

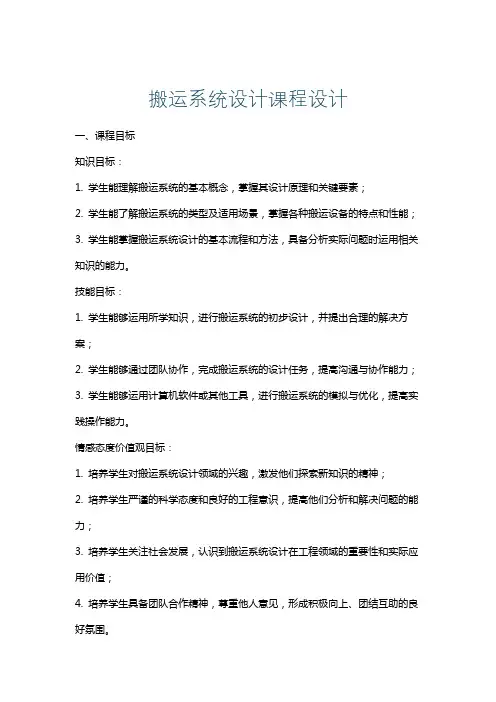

搬运系统设计课程设计一、课程目标知识目标：1. 学生能理解搬运系统的基本概念，掌握其设计原理和关键要素；2. 学生能了解搬运系统的类型及适用场景，掌握各种搬运设备的特点和性能；3. 学生能掌握搬运系统设计的基本流程和方法，具备分析实际问题时运用相关知识的能力。
技能目标：1. 学生能够运用所学知识，进行搬运系统的初步设计，并提出合理的解决方案；2. 学生能够通过团队协作，完成搬运系统的设计任务，提高沟通与协作能力；3. 学生能够运用计算机软件或其他工具，进行搬运系统的模拟与优化，提高实践操作能力。
情感态度价值观目标：1. 培养学生对搬运系统设计领域的兴趣，激发他们探索新知识的精神；2. 培养学生严谨的科学态度和良好的工程意识，提高他们分析和解决问题的能力；3. 培养学生关注社会发展，认识到搬运系统设计在工程领域的重要性和实际应用价值；4. 培养学生具备团队合作精神，尊重他人意见，形成积极向上、团结互助的良好氛围。
二、教学内容本课程教学内容主要包括以下三个方面：1. 搬运系统的基本概念与原理- 系统介绍搬运系统的定义、功能、分类及其在工程领域的应用；- 分析搬运系统的设计原理，包括力学原理、运动学原理及优化方法；- 指导学生阅读教材相关章节，如第一章“搬运系统概述”和第二章“搬运系统设计原理”。
2. 搬运设备的特点与选用- 介绍常见的搬运设备类型，如输送带、叉车、自动搬运车等；- 分析各种搬运设备的特点、性能及适用场景；- 引导学生了解教材第三章“搬运设备及其选用”的内容，并结合实际案例进行分析。
3. 搬运系统设计流程与方法- 详细讲解搬运系统设计的基本流程，包括需求分析、方案设计、设备选型、系统仿真等；- 介绍搬运系统设计方法，如系统优化、模型建立、参数调整等；- 指导学生参考教材第四章“搬运系统设计流程与方法”的内容，结合课程实践进行操作。
教学内容安排与进度：- 第1周：搬运系统的基本概念与原理；- 第2周：搬运设备的特点与选用；- 第3-4周：搬运系统设计流程与方法，结合实践任务进行教学；- 第5周：课程总结与评价。
物流搬运系统设计(2)
第一节：物料搬运系统的基本概念
一、概念 什么是物料搬运： 对物品进行搬上、卸下、移动的活动。 搬上、卸下——改变物料的存放状态。 移动（搬运）——改变物料的空间位置。
物理改变 只增加成本
什么是物料搬运系统： 将一系列的相关设备或装置，用于一个过程 或系统中，协调合理地 将物料进行移动、储 存和控制。
一般与托盘配合使用 不适合长距离传输
主讲 段鹰
11
第三节：物料搬运设备及用具
4、货架——为解决“先入先出”的困难，提高货物存放数量，就须 采用货架。常见有悬臂式、流动式和货格式。货架的选取须注意 货格净空尺寸、货架刚度和牛腿位置精度。
5、货物载体——是指承载货物的容器，可以有托盘、托板、滑板、 专用集装箱、专用堆放架、硬纸板箱等。常用的是托盘（平式、 箱式、柱式）。国际标准化组织建议的托盘标准尺寸为： 800mm*1200mm、1000mm*1200mm、1016mm*1219mm、 1100mm*1100mm。
非柔性不可重构传输带优缺点
传输带种类
优点
可搬运热的材料
滚轴式
容易安装
可作临时储存物料用
可处理精细物品
皮带式
可倾斜
速度快、噪音小
托盘式
有利于自动化 物料易排列
节约地面空间
高架式
布局简单
可临时存物
缺点 不适合传送易变形的物品 只能处理表面光滑的物品
拉力不易控制
受托盘尺寸限制 速度慢
减少了可用空间 屋脊需有承载力
需导轨 只能与托盘配合 路径固定，不柔性
主讲 段鹰
10
第三节：物料搬运设备及用具
3、工业车辆——这是一种轮式无轨运输装备， 特点是可独立运行，进行流动作业。
物流装卸搬运系统规划设计
PPT文档演模板
物流装卸搬运系统规划设计
古代运输史上的奇迹——冰道运输
PPT文档演模板
物流装卸搬运系统规划设计
古代运输史上的奇迹——冰道运输
当初，修建嘉峪关城时，需要成千上万块长2米、 宽50厘米、厚30厘米的石条，工匠们在黑山将石条凿 好后，却人抬不起，车拉不动，且山高路远，无法运 输。大伙儿边凿石条边发愁，眼看隆冬季节就要到了， 石条还没有从山里运出一块。如果耽误工期，按照秦 朝的刑律，那可是要掉脑袋的。大家正在长嘘短叹， 这时，忽然山顶一声闷雷，从白云中飘下一幅锦绸， 众工匠赶紧接住，只见上面若隐若现有几行字，大家 看后恍然大悟，按其行事。等到冬季到来后，众人从 山上往关城修一条路，在路面上泼水，让其结成一条 冰道，然后把石条放在冰道上滑行运输，结果非常顺 利的把千万条石条运到了嘉峪关城下，这座著名的第 一雄关就此诞生！
• 属水平装卸方式
PPT文档演模板
物流装卸搬运系统规划设计
滚上滚下方式
•利用叉车或半挂车、汽车承载货物，连 同车辆一起开上船，到达目的地后再从 船上开下，称“滚上滚下”方式。利用 叉车的滚上滚下方式，在船上卸货后， 叉车必须离船，利用半挂车、平车或汽 车，则托车将半挂车、平车拖拉至船上 后，托车开下离船而载货车辆连同货物 一起运到目的地，再原车开下或拖车上 船拖拉半挂车、平车开下。滚上滚下方 式需要有专门的船舶，对码头也有不同
• 实际上，两者活动内容都是一样的, 只是领域不同而已。在实际操作中，装卸 与搬运是密不可分的，两者是伴随在一起 发生的。因此，在物流科学中并不过分强 调两者差别而是作为一种活动来对待。
PPT文档演模板
物流装卸搬运系统规划设计
二、装卸搬运的组成
物流园区装卸搬运系统设计
2. 按装卸搬运的设备作业方式进行划分
（1）便吊车的“吊上吊下”方式 （2）叉车的“叉上叉下”方式 （3）半挂车或叉车的“滚上滚下”方式
3. 按照装物的主要运动形式分为垂直 装卸和水平装卸；
4. 按照装卸搬运对象分为散装货物装 卸、单件货物装卸和集装货物装卸；
5. 按照装卸搬运的作业特点分为连续 装卸与间歇装卸。
知识目标
了解物流园区的装卸搬运设备； 掌握物流园区装卸搬运系统优化的主要内容； 掌握物流园区装卸搬运系统的设计。
技能目标
能够准确描述装卸搬运设备； 熟练运用物流园区装卸搬运合理化的措施； 能够运用所学知识完成装卸搬运系统设计。
第一节 物流园区物料装卸搬运概述
一、装卸搬运的概念
装卸搬运是物流系统最基本的功能之一，存在 于运输、储存、包装、物流加工和配送等过程中。 有时候，装卸和搬运在“物”的活动上又有着不同 的概念，装卸是在同一地域范围内(如工厂、车站、 仓库等)改变“物”的存放、支承状态的活动；而搬 运是改变“物”的空间位置的活动。有时候或者在 特定场合，单称“装卸”或“搬运”就是指“装卸 搬运”的完整含义。
第三节 装卸搬运系统的设置与优化
一、装卸搬运系统设置的原则
1. 适用性与先进性相结合 2. 经济性原则 3. 系统化原则
二、装卸搬运系统优化的原则
1. 节约动力原则 2. 装卸搬运过程路径通畅原则 3. 装卸搬运过程路径最短原则 4. 装卸搬运作业对象模块化分类原则
三、物流园区装卸搬运系统优化的程序
（3）装卸搬运过程由于只提供劳务，所以在装卸搬 运的过程中，除了劳务费用外不再有具体的材料消耗， 也不占用流动资金。
（4）装卸搬运不会增加作业对象的价值，也不会改 变作业对象的属性。
物流搬运系统设计(1)
意义（从数据中看问题）
中等批量的生产车间里，零件在机床上的时间仅占生产时间 的5%，而95%的时间消耗在原材料、工具、零件的搬运、等 待上。 据统计，搬运费用占总生产费用的30%~40%
•
物料搬运是一个系统工程，牵一发而动全身，因此必须抓住重点。 重点注意如下： →1 理解掌握物料搬运系统的的概念和设计原则 →2 物料搬运路线的选择与设计 →3物料搬运设备分类与选择 →4系统搬运分析设计 →5其他物料搬运分析技术
该系统的设计取决 于物料特性和种类
思考：沙钢卸料时为何要往地上甩？
2
第一节：物料搬运系统的基本概念
二、物料搬运系统设计中常见问题和基本原则： 搬运通道不畅通（交叉）——流动原则（搬运不是为搬运而搬运） 搬运动作不连续——连续搬运最经济 搬运路线曲折——最短距离原则 搬运容器不标准——标准化原则（国际公认标准基础模数尺寸为 600mm*400mm）——搬运机械应根据标准模数决定其性能参数 搬运活动未从系统考虑——系统化原则（把各种搬运活动当作一个 整体，其范围包括供货厂商、收货、储存、生产、检验、包装、发 货、运输和消费用户。） 搬运设备缺乏柔性——柔性原则（用叉车（堆、卸、搬）） 搬运系统与生产系统不均衡——尽量使人、机、物合理安排，平衡 生产力 其他原则——集装原则 重力原则 安全原则
9
第三节：物料搬运设备及用具
2、起重机——这是一种将重物提升、降低或传输 的装置，特点是间歇动作、重复循环、短时载荷、 升降运动。常见高架吊车、堆垛机。
非柔性不可重构起重机优缺点
种类
优点
可处理较重物料
高架吊车
节约地面空间
提升距离大
堆垛机
自动化程度高 可高层、高密度存储
