JB4730 —94压力容器无损检测标准
GBT4730
此处只计算母材厚度不考虑焊缝余高，透 照带垫板单面焊缝时，不考虑垫板厚度。 标准中与双壁透照有关的厚度内容，例如: 像质评价厚度（像质计选用依据）、选择X 射线最高管电压和γ射线最小透照厚度均用 W，缺陷评定所依据的厚度用T。 注：实际上在透照时选择X射线管电压或γ 射线透照时间应按射线穿透的实际厚度即 穿透厚度，否则会因管电压过低或透照时 间不够使底片黑度不够而达不到05标准的要 求.
9、05标准明确了“单壁透照优先”的选用 透照方式的基本原则。ASME规范规定：在 任何可以实施的情况下，应当采用单壁透 照技术。当单壁透照技术无法实施时，应 采用双壁透照技术。为了能证实充分覆盖， 应进行足够次数的曝光。
10、应用γ射线透照管子环焊缝应注意以下 问题：应用γ射线双壁双影法透照φ100mm 以下小径管环焊缝，或双壁单影法透照 φ100－400mm管子环焊缝，照相质量方面 的主要问题是底片灵敏度低。为解决这一 问题应①严格执行标准中关于γ源的最小 透照厚度的规定。标准允许Ir192源最小透 照厚度为20mm，则双壁透照法允许的管 子壁厚下限为10mm。经合同双方同意， 在采取有效补偿措施并保证像质计灵敏度 达到要求的前提下，Ir192源最小透照厚度 可降至10mm，则双壁透照法允许的管子 壁厚下限为5mm；
12、05标准中关于像质计选用的依据有4个：即 a.透照厚度； b.透照方式; c.像质计放置位 置（源侧或胶片侧）； d.射线照相技术等级。 像质计按表5－7选用。
13、关于像质计摆放的规定，05标准与94标准不 同在于：05标准规定单壁透照像质计放置在源侧， 双壁单影透照规定像质计放置在胶片侧，双壁双 影像质计可放置在胶片侧，也可放置在源侧。05 标准同时给出了三个表：即表5（单壁透照：像 质计置于源侧的像质计灵敏度值）；表6（双壁 双影透照：像质计置于源侧的像质计灵敏度值）； 表7（双壁单影或双壁双影透照，像质计置于胶 片侧的像质计灵敏度值）。实际工作中可根据透 照方式和像质计放置位置直接查表得到规定的线 径编号。反之，如果不按规定放置像质计，则无 法得知标准要求的线径编号是多少。
JB T4730《承压设备无损检测》(课堂PPT)
合于使用原则是确保没有危害性缺陷从而保证承压 设备安全运行的一种安全评定原则，主要用于下列 两种情况：
①、对按质量控制标准在产品制造过程中发现的超 标缺陷作放宽处理；
②、对在用设备检查时发现的超标缺陷作安全评定。
合于使用原则主要以断裂力学为基础，对产品的焊 接，材料、缺陷和介质腐蚀影响进行综合评价，以 衡量产品可否使用及使用寿命。由于在断裂力学分 析中，通常都保守地假设所有的缺陷都是平面型缺 陷，严格说来缺陷的确切性质已并不十分重要。其 主要检测参数为缺陷自身高度、缺陷性质、缺陷位 置以及缺陷密集程度等。
由于锅炉、压力容器及压力管道都是承压设备， 有比较深刻的内在联系，美国ASME《锅炉压力容 器规范》第Ⅴ篇就是将其检测内容放在一起考虑的， 2003年国务院颁布的《特种设备安全监察条例》 也将锅炉、压力容器及压力管道等通称为承压类特 种设备。从这个角度考虑，将承压类特种设备的无 损检测标准统一在一起，一方面检验检测单位使用 起来比较方便和明确，另一方面安全监察机构管理 起来也比较清楚。
4
JB/T4730标准修订工作情况
1、2000年1月成立标准修订组，3月完成了 JB4730 标准（征求意见稿）。上报锅炉局以及全 国压力容器标委会和全国锅炉标委会，并发至行业 近80个单位征求意见。 2、标准修订组根据回函意见并广泛地征求了有关 方面的意见，在此基础上提出了JB4730标准（征 求意见讨论稿），根据锅炉局及锅容标会的要求， 修订稿的适用范围包括锅炉、压力容器及压力管道。 3、2001年9月按锅容委标会暨制造分会要求，标 准修订组在合肥对讨论稿进行讨论，提出JB4730 《征求意见修订稿》。 4、2002年3月根据锅炉局和锅容标会要求，在 JB4730《征求意见修订稿》加入在用检测内容， 完成送审稿（草稿）。

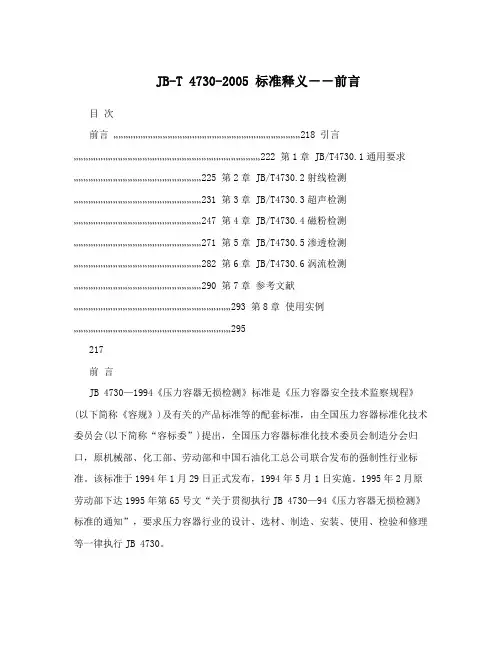

JB-T 4730-2005 标准释义--前言
JB-T 4730-2005 标准释义－－前言目次前言..................................................................................................................218 引言..................................................................................................................222 第1章 JB/T4730.1通用要求..............................................................................225 第2章 JB/T4730.2射线检测..............................................................................231 第3章 JB/T4730.3超声检测..............................................................................247 第4章 JB/T4730.4磁粉检测..............................................................................271 第5章 JB/T4730.5渗透检测..............................................................................282 第6章 JB/T4730.6涡流检测..............................................................................290 第7章参考文献................................................................................................293 第8章使用实例 (295)217前言JB 4730—1994《压力容器无损检测》标准是《压力容器安全技术监察规程》(以下简称《容规》)及有关的产品标准等的配套标准，由全国压力容器标准化技术委员会(以下简称“容标委”)提出，全国压力容器标准化技术委员会制造分会归口，原机械部、化工部、劳动部和中国石油化工总公司联合发布的强制性行业标准。
JB《承压设备无损检测》
JB4730-2005《承压设备无损检测》标准修订情况介绍（磁粉检测部分）湖南省特种设备检测中心周志伟前言JB4730-94《压力容器无损检测》标准是《压力容器安全技术监察规程》及有关的产品标准和GB150《钢制压力容器》等的配套标准，由全国压力容器标准化技术委员会提出，全国压力容器标准化技术委员会制造分会归口，原机械部、化工部、劳动部和中国石油化工总公司联合发布的强制性行业标准。
该标准94年1月29日正式发布，94年5月1日实施。
1995年2月原劳动部下达1995年第65号文“关于贯彻执行JB4730-94《压力容器无损检测》标准的通知”，要求压力容器行业的设计、选材、制造、安装、使用、检验和修理等一律执行JB4730-94标准。
JB4730-94标准贯彻执行近10年来，对规范压力容器的管理，保障压力容器产品质量，提高压力容器行业设计、选材、制造、使用、检验水平，减少爆炸事故等方面起到了积极的作用。
但是在贯彻执行中也发现了不少问题，如有些《容规》中包括的有色金属材料制压力容器的检测方法在标准中尚没有反映；压力管道的检测内容缺口比较大；与锅炉行业的关系不够明确；射线检测部分尚有一些条款不尽完善，此外在用锅炉、压力容器及压力管道的无损检测内容尚无标准规范可循等等。
上述问题有的通过标准修改单和标准宣贯进行了修改和说明，有的则尚未解决。
2000年全国质量技术监督总局锅炉局及全国锅容标委决定对JB4730-94标准进行修订，现将磁粉检测部分的主要修订内容给大家作一个汇报。
第一章范围1．检测范围JB4730-94标准（磁粉篇）检测范围仅限于铁磁性材料制成的压力容器及其零件。
JB4730-2005标准将检测范围扩大到锅炉、压力容器及压力管道等承压设备。
与承压设备有关的支承件和结构件，如有要求也可参照本标准进行磁粉检测。
2．标准编制依据在60年代，国内不少单位对压力容器进行磁粉检测是采用苏联50年代的操作规范，有的是按1964年机械部无损探伤技术条件要求进行检测。

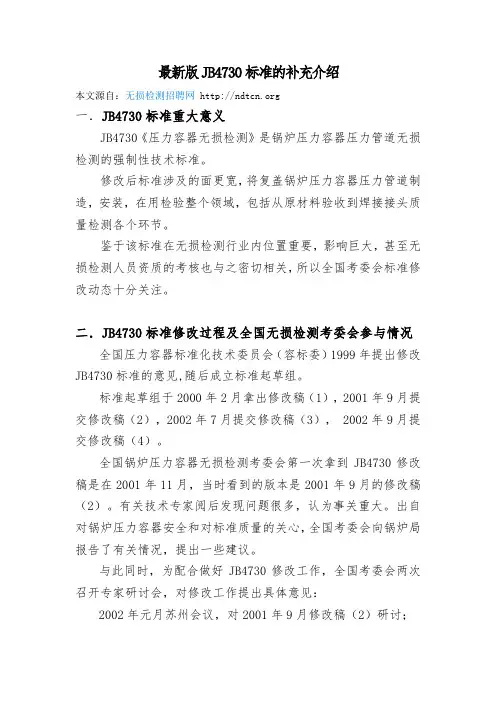

最新版JBT4730标准补充说明(标准解释)
最新版JB4730标准的补充介绍本文源自：无损检测招聘网 一．JB4730标准重大意义JB4730《压力容器无损检测》是锅炉压力容器压力管道无损检测的强制性技术标准。
修改后标准涉及的面更宽，将复盖锅炉压力容器压力管道制造，安装，在用检验整个领域，包括从原材料验收到焊接接头质量检测各个环节。
鉴于该标准在无损检测行业内位臵重要，影响巨大，甚至无损检测人员资质的考核也与之密切相关，所以全国考委会标准修改动态十分关注。
二．JB4730标准修改过程及全国无损检测考委会参与情况全国压力容器标准化技术委员会（容标委）1999年提出修改JB4730标准的意见,随后成立标准起草组。
标准起草组于2000年2月拿出修改稿（1），2001年9月提交修改稿（2），2002年7月提交修改稿（3）， 2002年9月提交修改稿（4）。
全国锅炉压力容器无损检测考委会第一次拿到JB4730修改稿是在2001年11月，当时看到的版本是2001年9月的修改稿（2）。
有关技术专家阅后发现问题很多，认为事关重大。
出自对锅炉压力容器安全和对标准质量的关心，全国考委会向锅炉局报告了有关情况，提出一些建议。
与此同时，为配合做好JB4730修改工作，全国考委会两次召开专家研讨会，对修改工作提出具体意见：2002年元月苏州会议，对2001年9月修改稿（2）研讨；2002年底9月南京会议，对2002年7月修改稿（3）研讨；两次专家研讨会都邀请了全国压力容器标准化技术委员会寿比南秘书长出席，并把专家的书面意见毫无保留地交寿秘书长转起草组，以便修改。
2002年10月，全国考委会于收到2002年9月修改稿（4），该稿作为送审稿在张家界通过了容标委制造分会初审。
对修改稿（4）审查认为，在编写标准的总体思路上存在问题，在具体内容上问题错误也很多。
2003年3月，全国压力容器标准化技术委员会在合肥召开JB4730修改会，重新组织起草组，并展开讨论。
2003年4月，在南昌召开JB4730修改分组会，确定修改稿（5）。
JB4730《承压设备无损检测》超声检测(单独)
2
JB4730标题＝《承压设备无损检测》
JB4739-94标准主要用于压力容器及部分压力管道制造、 安装无损检测，属于制造检验标准的范畴，当时锅炉系统、 建设部、电力系统、长输管道系统都有自己一套相对独立 的检测标准，标准使用比较乱，而且缺口比较大。
1、2000年1月成立标准修订组，3月完成了JB4730 标准 （征求意见稿）。上报锅炉局以及全国压力容器标委会和全国
锅炉标委会，并发至行业近80个单位征求意见。 2、标准修订组根据回函意见并广泛地征求了有关方面的意
见，在此基础上提出了JB4730标准（征求意见讨论稿）， 根据锅炉局及锅容标会的要求，修订稿的适用范围包括锅 炉、压力容器及压力管道。 3、2001年9月按锅容委标会暨制造分会要求，标准修订组 在合肥对讨论稿进行讨论，提出JB4730《征求意见修订 稿》。 4、2002年3月根据锅炉局和锅容标会要求，在JB4730 《征求意见修订稿》加入在用检测内容，完成送审稿（草 稿）。 5、2002年9月根据锅炉局和锅容标委会的指示精神，将送 审稿分为6个部分（包括通用要求、射线、超声、磁粉、渗 透、涡流等）。 6、送审稿于2002年10月在张家界，经制造分会初审通过。 4
缺陷当量
P A
0 30标准修订--合于使用原则
合于使用原则是确保没有危害性缺陷从而保证承压 设备安全运行的一种安全评定原则，主要用于下列 两种情况：
①、对按质量控制标准在产品制造过程中发现的超 标缺陷作放宽处理；
②、对在用设备检查时发现的超标缺陷作安全评定。
JB4730 —94压力容器无损检测标准
中国石油化工总公司附录 A 搭接标记的安放位置(补充件) 钢熔化焊对接焊缝射线透照搭接标记的安放位置如下:图(A —1 ～ 5) 附录 B 焦点尺寸的计算(补充件) 如焦点的形状为矩形、正方形、圆形或椭圆形时,则在计算焦点至工件距离 f 时可用下列有关公式计算焦点尺d=a ………………………………………………(B-1)d=(a+b)/2 …………………………………………(B-2)d=φ…………………………………………………(B-3) 其中,公式(B-1)适用于方形焦点,公式(B-2)适用于长方形焦点及椭圆形焦点,公式(B-3) 适用于圆形焦点。
椭圆形圆形正方形长方形图 B-1 理想焦点图形附录 C 对接焊缝透照厚度(补充件) 透照厚度应按图 C-1 所示部位实测值确定,如实测有困难时,可按表C-1 确定。
Ｘ射线Ｘ射线Ｘ射线Ｘ射线Ｘ射线Ｘ射线Ｘ射线Ｘ射线Ｘ射线射线源在试件外部时双壁单投影时射线源在试件内部时双壁双投影时图 C-1 各种焊接接头的母材厚度和透照厚度表 C-1 各种焊接接头的母材厚度和透照厚度 mm透照厚度透照方式母材厚度焊缝余高钛钢、铝单层透照 T T T T 无单面双面单面(有垫板)T T 十 1 T 十 2 T 十 1 十T ′ T T 十 2 T 十 4 T 十 2 十T ′双层透照 T T T T 无单面双面单面(有垫板)T × 2 T × 2 十 1 T × 2 十 2 T × 2 十 1 十T ′ T × 2 T × 2 十 2 T × 2 十 4 T × 2 十 2 十T ′注:公称厚度取母材厚度,对接接头的母材厚度不同时,取薄的厚度值,表中T ′为垫板厚度。
附录 D 可扩大评定区的处理办法(补充件) D1 当评定区缺陷点数超过规定的级别,但不超过图 D—1 中规定的上限值,附近的缺陷点数又较少时,可将评定区沿焊缝方向扩大三倍,求出缺陷的总点数,取其 1/3进行评定。
JB4730_94压力容器无损检测
中华人民国行业标准4730 —94压力容器无损检测Nondestructive testing of pressure vessels1994-01-29 发布 1994-05-01 实施中华人民国机械工业部中华人民国化学工业部发布中华人民国劳动部中国石油化工总公司第—篇总则1 主题容与适用围本标准规定了射线检测、超声检测、磁粉检测、渗透检测和涡流检测五种无损检测方法及缺陷等级评定。
本标准所述各种无损检测方法,适用于金属材料制压力容器的原材料、零部件和焊缝。
2 引用标准GB 150 钢制压力容器GB 3721 磁粉探伤机GB 5097 黑光源的间接评定方法GB 5616 常规无损探伤应用导则GB 5618 线型象质计GB 9445 无损检测人员技术资格鉴定通则GB/T12604.1 ～ 6 无损检测术语4126 超声波检验用钢质试块的制造和控制ZBJ04001 A 型脉冲反射式超声波探伤系统工作性能测试方法ZB Y230 A 型脉冲反射式超声探伤仪通用技术条件ZB Y231 超声探伤用探头性能测试方法ZB Y232 超声探伤用 1 号标准试块技术条件ZB Y344 超声探伤用探头型号命名方法3 术语本标准所用术语除应符合 GB/T12604.1 ～ 6 的规定外,还应符合下述规定。
3.1 密集区缺陷在荧光屏扫描线相当于 50mm 声程围同时有 5 个或 5 个以上的缺陷反射信号;或是在 50mm× 50mm的检测面上发现在同一深度围有 5 个或 5 个以上的缺陷反射信号。
其反射波幅均大于某一特定当量缺陷基准反射波幅。
3.2 由缺陷引起的底波降低量 BG/BF(dB) 在靠近缺陷处的无缺陷完好区第一次底波幅度 BG 与缺陷区域的第一次底波幅度 BF 之比,用声压级(dB)值来表示。
3.3 检测截面串列扫查检测时,作为检测对象的截面,一般以焊缝截面作为检测截面,见图 3-1 。
3.4 串列基准线串列扫查时,作为一发一收两探头等间隔移动的基准线,一般设在离检测截面距离为0.5 倍跨距的位置,见图 3-1 。
7JBT4730《承压设备无损检测》总泽
4、JB4730标准是强制性和配套的行业标准，因此
其主要内容应遵照、依据、和满足承压设备法规、
标准和技术规范的要求和规定。
8
JB/T4730标准的修订原则
5、JB4730标准是承压类特种设备技术发展的产 物。
由热壁加氢反应器国产化→ （94）标准发展。 超声检测：钢板（厚度），锻件、堆焊层，主焊 缝（厚度120mm，角焊缝）； 射 线 检 测 ： 焊 接 接 头 （ 厚 度 200mm ， 对 接 、 胶 片）； 磁粉检测：标准不完善； 渗透检测：标准不完善，堆焊层检测无标准。 由承压设备检测标准的统一和在用承压设备检测 →JB4730《承压设备无损检测》。
4
JB/T4730标准修订工作情况
1、2000年1月成立标准修订组，3月完成了 JB4730 标准（征求意见稿）。上报锅炉局以及全 国压力容器标委会和全国锅炉标委会，并发至行业 近80个单位征求意见。 2、标准修订组根据回函意见并广泛地征求了有关 方面的意见，在此基础上提出了JB4730标准（征 求意见讨论稿），根据锅炉局及锅容标会的要求， 修订稿的适用范围包括锅炉、压力容器及压力管道。 3、2001年9月按锅容委标会暨制造分会要求，标 准修订组在合肥对讨论稿进行讨论，提出JB4730 《征求意见修订稿》。 4、2002年3月根据锅炉局和锅容标会要求，在 JB4730《征求意见修订稿》加入在用检测内容， 完成送审稿（草稿）。
术要求，尽量和国际接轨。但由于中国仍是发展中 国家，为保护民族工业，需要增加合理和必要的技 究成果和应用经 验，参考美国ASME第Ⅴ篇和日本JIS标准规范以及 行业反馈意见进行修订,同时也参考部分欧洲标准的 内容；
3、针对承压设备介质的腐蚀性和易燃、易爆、有毒 等特点，本标准有些技术参数要求比通用无损检测 标准的规定更为严格；
JB4730 承压设备无损检测.射线检测
3.5 增感屏
射线检测一般应使用金属增感屏或不用增感 屏。增感屏的选用应符合表1的规定
1、理解：（1）X射线照相，能量在500KV以下增感屏 的材料应是铅，铅屏的厚度不涉及技术级别只与射线 能量有关（2）如采用Se-75或Ir-192，增感屏的厚度 与技术级别有关。（3）如采用Co60或高能X射线 （4MeV以下）选择增感屏所用的材料和厚度均与技 术级别有关。
3.8.3 承压设备在用检测中，由于结构、环境、射线设备等方面限 制,检测的某些条件不能满足AB级射线检测技术的要求时, 经检 测方技术负责人批准,在采取有效补偿措施（例如选用更高类别 的胶片）后可采用A级技术进行射线检测，但应同时采用其他无 损检测方法进行补充检测。
1、理解：（1）承压类设备的制造、安装、在用的检测 技术级别一般不应低于AB级（2）承压设备在用检测特 殊情况下可以采用A级检测技术（3）检测方技术负责 人系指无损检测单位的技术负责人，如是制造、安装单 位或检验单位，检测方技术负责人是指该单位的总工程 师或分管技术的领导（4）有效措施一般包括：高类别 胶片、提高底片黑度、采用最佳透照方式、最大限度的 控制散乱射线等措施。
3.4.2 黑度计至少每6个月校验一次。校验方 法可参照附录B（资料性附录）的规定进行。
1、理解：在一定情况下底片的黑度允许大于4
（4.11.2）
2、应用：黑度计属于自校验仪器，不是强制校验设备， 而标准黑度片是要强制检验的。黑度计的校验应有记录 并有校验者和审核者签字，保存到下一校验周期。
3、注意：校准黑度计用的标准黑度片必须在有效期内， 并通过计量部门的鉴定(2年）新购置的标准黑度片只要 在有效期内也允许。
2、应用：（1）应根据检测技术级别、透照方式和像质 计摆放的位置及公称厚度（T）透照厚度（W）确定像 质计灵敏度（2）以低原子序数材料制作的像质计可以 用于高原子序数材料制成的工件照相。即铁（Fe）像 质计可以用于镍（Ni）、铜（Cu）材料的照相，但不 能用于钛（Ti）、铝（AI）材料的照相。
压力容器无损检测JB4730-1994
中华人民共和国行业标准压力容器无损检测Nondestructive testing of pressure vesselsJB 4730—1994第一篇 总 则1 主题内容与适用范围本标准规定了射线检测、超声检测、磁粉检测、渗透检测和涡流检测五种无损检测方法及缺陷等级评定。
本标准所述各种无损检测方法，适用于金属材料制压力容器的原材料、零部件和焊缝。
2 引用标准GB 150 钢制压力容器 GB 3721 磁粉探伤机GB 5097 黑光源的间接评定方法 GB 5616 常规无损探伤应用导则 GB 5618 线型象质计GB 9445 无损检测人员技术资格鉴定通则 GB ／T 12604.1～6 无损检测术语JB 4126 超声波检验用钢质试块的制造和控制ZB J04 001A 型脉冲反射式超声波探伤系统工作性能测试方法 ZB Y230 A 型脉冲反射式超声探伤仪通用技术条件 ZB Y231 超声探伤用探头性能测试方法 ZB Y232 超声探伤用1号标准试块技术条件 ZB Y344 超声探伤用探头型号命名方法3 术语本标准所用术语除应符合GB ／T 12604.1～6的规定外，还应符合下述规定。
3.1 密集区缺陷在荧光屏扫描线相当于50mm 声程范围内同时有5个或5个以上的缺陷反射信号；或是在50mm ×50mm 的检测面上发现在同一深度范围内有5个或5个以上的缺陷反射信号。
其反射波幅均大于某一特定当量缺陷基准反射波幅。
中华人民共和国机械工业部 中华人民共和国化学工业部 中华人民共和国劳动部 中国石油化工总公司 1994-01-29发布 1994-05-01实施3.2由缺陷引起的底波降低量BG／BF(dB)在靠近缺陷处的无缺陷完好区内第一次底波幅度BG与缺陷区域内的第一次底波幅度BF之比，用声压级(dB)值来表示。
3.3检测截面串列扫查检测时，作为检测对象的截面，一般以焊缝截面作为检测截面，见图3-1。
JB《承压设备无损检测》
JB4730-2005《承压设备无损检测》标准修订情况介绍（磁粉检测部分）湖南省特种设备检测中心周志伟前言JB4730-94《压力容器无损检测》标准是《压力容器安全技术监察规程》及有关的产品标准和GB150《钢制压力容器》等的配套标准，由全国压力容器标准化技术委员会提出，全国压力容器标准化技术委员会制造分会归口，原机械部、化工部、劳动部和中国石油化工总公司联合发布的强制性行业标准。
该标准94年1月29日正式发布，94年5月1日实施。
1995年2月原劳动部下达1995年第65号文“关于贯彻执行JB4730-94《压力容器无损检测》标准的通知”，要求压力容器行业的设计、选材、制造、安装、使用、检验和修理等一律执行JB4730-94标准。
JB4730-94标准贯彻执行近10年来，对规范压力容器的管理，保障压力容器产品质量，提高压力容器行业设计、选材、制造、使用、检验水平，减少爆炸事故等方面起到了积极的作用。
但是在贯彻执行中也发现了不少问题，如有些《容规》中包括的有色金属材料制压力容器的检测方法在标准中尚没有反映；压力管道的检测内容缺口比较大；与锅炉行业的关系不够明确；射线检测部分尚有一些条款不尽完善，此外在用锅炉、压力容器及压力管道的无损检测内容尚无标准规范可循等等。
上述问题有的通过标准修改单和标准宣贯进行了修改和说明，有的则尚未解决。
2000年全国质量技术监督总局锅炉局及全国锅容标委决定对JB4730-94标准进行修订，现将磁粉检测部分的主要修订内容给大家作一个汇报。
第一章范围1．检测范围JB4730-94标准（磁粉篇）检测范围仅限于铁磁性材料制成的压力容器及其零件。
JB4730-2005标准将检测范围扩大到锅炉、压力容器及压力管道等承压设备。
与承压设备有关的支承件和结构件，如有要求也可参照本标准进行磁粉检测。
2．标准编制依据在60年代，国内不少单位对压力容器进行磁粉检测是采用苏联50年代的操作规范，有的是按1964年机械部无损探伤技术条件要求进行检测。
RT射线检测三级 关于JB4730
射线探伤工作总结董峰山东省特检院泰安分院关于JB4730-94标准中K值规定的探讨一、概述透照厚度比（K值）指的是均匀厚度被检区的外端穿透厚度与中心穿透厚度之比，如图1所示：图1K=T′/ TJB4730《压力容器无损检测》标准中，K值作了如下规定：纵焊缝A级和AB级K值不大于1.03，B级K值不大于1.01；环焊缝A 级和AB级K值不大于1.1，B级不大于1.06，对纵焊缝的要求比环焊缝严格。
对此规定，感到难以理解。
虽然规定K值的主要目的是控制一定的透照厚度宽容度，提高检测灵敏度，但是对于有横向裂纹产生倾向的钢材来说，严格控制K值对于提高横向裂纹的检出率是极为重要的，K值越接近于1，横向裂纹的检出率越高。
横向裂纹指的是裂纹方向垂直于焊缝方向的裂纹，我认为，在压力容器中，环焊缝中的横向裂纹其危害性要远大于纵焊缝中的横向裂纹，因此，对环焊缝K 值的规定应严于纵焊缝。
二、应力分析图2 回转壳体图3 容器筒体根据微体平衡方程和区域平衡方程式，求一般回转壳体中的应力时，必须解下列联立方程：ασσσϕθϕcos 2Pr 21S SPR R k ==+式中k r 、α见图2 R 1——第一曲率半径 R 2——第二曲率半径θσ——任意点的周向应力 ϕσ——任意点的径向应力P ——容器内部压力 S ——壳体壁厚以图三所示圆筒形壳体为例，R 1=∞，R 2=R ，则周向应力θσ可用上述公式进行计算：SP R=+∞θϕσσ 则 SPR=θσ 由于α=0 R r k = 可得 SPR 2=ϕσ 可见，ϕθσσ2=，即周向应力为径向应力的两倍。
环焊缝中的横向裂纹所在的平面垂直于周向应力，而纵焊缝中的横向裂纹所在的平面垂直于径向应力，环向焊缝中横向裂纹一旦漏检，其危险性远大于纵向焊缝，因此对环向焊缝射线透照K 值的控制应该严于纵向焊缝。
三、与国外标准相比较国外标准对透照厚度比K 值的要求，最早可见于ISO/R1106：1969标准，后来在DIN54111-1中再次提出，但JB4730-94标准对K 值的规定与国外标准要求不同（如表1所示）。
劳动部关于贯彻执行ＪＢ4730－94《压力容器无损检测》标准的通知
劳动部关于贯彻执行ＪＢ4730－94《压力容器无损检测》标准的通知文章属性•【制定机关】劳动和社会保障部(已撤销)•【公布日期】1995.02.08•【文号】•【施行日期】1995.02.08•【效力等级】部门规范性文件•【时效性】现行有效•【主题分类】标准化正文劳动部关于贯彻执行ＪＢ4730－94《压力容器无损检测》标准的通知（1995年2月8日）各省、自治区、直辖市劳动（劳动人事）厅（局），各有关单位（名单另附）：全国压力容器标准化技术委员会组织编写的压力容器行业标准ＪＢ4730－94《压力容器无损检测》已经机械部、化工部、劳动部和中国石油化工总公司批准，并于1994年5月1日正式实施。
最近，我部收到各地的一些反映，提出标准执行中的一些问题，经研究，现将有关问题的处理意见通知如下：1．ＪＢ4730－94标准为压力容器及其零部件的无损检测系列标准，为便于使用，该标准将ＧＢ3323《钢熔化焊对接接头射线照相和质量分级》、ＪＢ1151－73《高压无缝钢管探伤》、ＪＢ1152－81《锅炉和钢制压力容器对接焊缝超声探伤》、ＪＢ39６3－85《压力容器锻件超声波探伤》、ＪＢ39６5－85《钢制压力容器磁粉探伤》、ＪＢ4248－8６《钢制压力容器锻件磁粉探伤》和ＺＢＪ74003－88《压力容器用钢板超声波探伤》等几个无损检测标准的内容融合于一体，并根据上述标准在执行中存在的问题进行了适当的修改，使条文规定更符合实际，更加明确。
该标准适用于碳钢、不锈钢、铝及铝合金、钛及钛合金等材料射线、超声、磁粉、渗透、涡流等五种检测方法及缺陷的评定。
当对钢板进行超声波探伤时，其适用范围的最大厚度扩大到250毫米。
我部和全国压力容器标准化技术委员会将对压力容器的安全监察规程、规定等行政规章和ＧＢ150《钢制压力容器》、ＧＢ151《钢制管壳式换热器》、ＧＢ12337《钢制球形储罐》等标准中所引用无损检测标准全部修改为ＪＢ4730－94标准。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国石油化工总公司附录 A 搭接标记的安放位置(补充件) 钢熔化焊对接焊缝射线透照搭接标记的安放位置如下:图(A —1 ～ 5) 附录 B 焦点尺寸的计算(补充件) 如焦点的形状为矩形、正方形、圆形或椭圆形时,则在计算焦点至工件距离 f 时可用下列有关公式计算焦点尺d=a ………………………………………………(B-1)d=(a+b)/2 …………………………………………(B-2)d=φ…………………………………………………(B-3) 其中,公式(B-1)适用于方形焦点,公式(B-2)适用于长方形焦点及椭圆形焦点,公式(B-3) 适用于圆形焦点。
椭圆形圆形正方形长方形图 B-1 理想焦点图形附录 C 对接焊缝透照厚度(补充件) 透照厚度应按图 C-1 所示部位实测值确定,如实测有困难时,可按表C-1 确定。
Ｘ射线Ｘ射线Ｘ射线Ｘ射线Ｘ射线Ｘ射线Ｘ射线Ｘ射线Ｘ射线射线源在试件外部时双壁单投影时射线源在试件内部时双壁双投影时图 C-1 各种焊接接头的母材厚度和透照厚度表 C-1 各种焊接接头的母材厚度和透照厚度 mm透照厚度透照方式母材厚度焊缝余高钛钢、铝单层透照 T T T T 无单面双面单面(有垫板)T T 十 1 T 十 2 T 十 1 十T ′ T T 十 2 T 十 4 T 十 2 十T ′双层透照 T T T T 无单面双面单面(有垫板)T × 2 T × 2 十 1 T × 2 十 2 T × 2 十 1 十T ′ T × 2 T × 2 十 2 T × 2 十 4 T × 2 十 2 十T ′注:公称厚度取母材厚度,对接接头的母材厚度不同时,取薄的厚度值,表中T ′为垫板厚度。
附录 D 可扩大评定区的处理办法(补充件) D1 当评定区缺陷点数超过规定的级别,但不超过图 D—1 中规定的上限值,附近的缺陷点数又较少时,可将评定区沿焊缝方向扩大三倍,求出缺陷的总点数,取其 1/3进行评定。
D2 当缺陷点数超过图 D-1 中的上限值时,则不能用此方法进行评定。
缺陷点数的上限值(取整数)母材厚度,mm陷点数图 D-1 可扩大评定区的缺陷点数上限值附录 E 透照厚度及底片有效检出范围的计算方法(补充件) E1 外径小于或等于 76mm的钢管焊缝,采用双壁双投影法一次成象透照时,透照厚度T A应按下列公式计算。
E1.1 T A 计算式:T A =0.8 〔(D-T)T 〕 12 +T ………………(E-1)式中:D-钢管外径,mm; T-钢管壁厚,mm 。
E1.2 等效T A 计算式:T A =2T 〔 1 十 d/D)〕…………………………(E-2)式中:T-钢管壁厚,mm; d-钢管内径,mm; D-钢管外径,mm 。
E2 采用双壁双投影一次成象透照时,其检出范围必须保证在 90%以上,并应按下式计算:L=〔( L 1 — 4 L 2 )/ L 1 〕100%…………………(E-3)式中:L-检出范围,%;L 1 -外壁周长,mm;L 2 -底片上不见钢丝区域的长度,mm 。
附录 F 专用象质计和未焊透深度对比块的型式和规格(补充件)F1 I 型专用象质计F1.1 外径大于 76mm 且小于或等于 89mm 的钢管焊缝,采用双壁单投影法分段透照,应选用 I 型专用象质计。
F1.2 I 型专用象质计由 5 根直径相同的钢丝和铅字符号组成, 其制作要求应符合GB5618 的规定,其型式、线编号见图 F-1 。
F2 未焊透对比块F2.1 未焊透对比块的形式和规格应符合图 F-2 和表 F-1 的规定。
F2.2 专用对比块应与被检工件材料相同。
F3 沟槽对比块F3.1 沟槽对比块的形式和规格应符合图 F-3 和表 F-2 的规定。
F3.2 沟槽对比块应与被检工件材料相同。
图 F-1 I 型专用象质计L?5mm S?~5mm图 F-2 专用对比块表 F-1 mm管壁厚T 第一阶厚度T1 偏差第二阶厚度T2 偏差第三阶厚度T3 偏差3.5 1 0.65 0.5 4 1 0.6 0.4 5 1 0.5 0.25 6 1 0 -0.06 0.4 +0.02 5 0 0.1 +0.025 0图 F-3 沟槽对比块表 F-2 mm尺寸 h1 h2 h3 h4 h5 偏差 h 偏差 d 偏差 D 偏差Ⅰ 0.3 0.6 1.2 1.5 1.8 0 -0.06 2.5 0 -0.10 1.0 +0.06 0 ——对比块编号Ⅱ 0.5 1.0 1.5 2.0 2.5 0 -0.10 3.5 0 -0.12 1.0 +0.06 0 2.0 +0.06 0 附录 G 双晶直探头性能要求(补充件)G1 距离—波幅特性曲线用图 8 — 1 试块,在各个厚度上测定其回波高度(dB),并作出如图 G-1 所示的特性曲线,该特性曲线须满足下列条件:a.在厚度 19mm 上的回波高度,与最大回波高度差必须在 3 ～ 6dB 范围内。
b.在厚度 3mm 上的回波高度,与最大回波高度差也必须在 3 ～ 6dB 范围内。
G2 表面回波高度用直接接触法的表面回波高度,必须比最大回波高度低 40dB 以上。
G3 检出灵敏度对准图 G-2 试块φ 5.6mm 平底孔,其回波高度与最大回波高度差必须在-10+2dB 范围内。
G4 有效波束宽度对准图 G-2 试块φ 5.6mm平底孔,与声波分割面平行地移动探头,按 6dB法测定波束宽度,其有效值必须大于 16mm 。
回波高度,dB 板厚,mm图 G-1 距离—波幅特性曲线图 G-2 测定仪器和探头组合性能试块附录 H 压力容器钢板横波检测(补充件)H1 适用范围本附录规定了用斜探头超声波(横波)检测钢板中非夹层性缺陷的方法,并作为直探头超声检测的补充。
H2 检测装量H2.1 原则上选用 K1 斜探头,圆晶片直径应在 13 ～ 25mm 之间,方晶片面积应不小于200mm 2 。
如有特殊需要也可选用其它尺寸和 K 值的探头。
H2.2 检测频率为 2 ～ 5MHz 。
H3 灵敏度校准试块H3.1 试块用钢板应与被检钢板厚度相同,声学特性相同或相似。
H3.2 试块上的人工缺陷为尖角槽,角度为60 °,槽深为板厚的 3%,槽的长度为25mm, 槽宽不超过深度的一倍。
H3.3 试块的尺寸、尖角槽位置应符合图 H-1 的规定切槽图 H-1 灵敏度校准试块H3.4 对于板厚超过 50mm 的钢板,要在钢板的底面配置第二个如 H3.3 所述的校准槽。
H4 灵敏度的确定H4.1 厚度小于或等于 50mm 的钢板。
H4.1.1 把探头放在试块有槽的一面上,使声束对准槽的宽边,找出第一个全跨距反射的最大波幅,调节仪器,使该反射的最大波幅为满刻度的 80%,在荧光屏上记录下这一信号的位置。
H4.1.2 移动探头,得到第二个全跨距信号,并找出信号最大反射波幅,记下这一信号幅值点在荧光屏上的位置,在荧光屏上将这两个槽反射信号幅值点连成一直线,获得距离—波幅曲线。
H4.2 厚度大于 50mm 而小于或等于 150mm 的钢板。
H4.2.1 将探头声束对准试块背面的槽,并找出第一个 1/2 跨距反射的最大波幅。
调节仪器,使反射波幅为满刻度的 80%,在荧光屏上记下这个信号的位置。
不改变仪器调整状态,在 3/2 跨距上重复该项操作。
H4.2.2 不改变仪器调整状态,把探头再次放在试块面上,使波束对准试块表面上的槽,并找出全跨距最大反射波的位置。
在荧光屏上记下这一幅值点。
H4.2.3 在荧光屏上将 H4.2.1 和 H4.2.2 所确定的点相连接,获得距离—波幅曲线。
H4.3 厚度大于 150mm 而小于或等于 250mm 的钢板。
H4.3.1 把探头置于试块表面上,使声束对准试块底面上的切槽的槽边,并找出第一个1/2 跨距反射的最大幅度位置。
调节仪器,使这一反射波为荧光屏满刻度的 80%,在荧光屏上记下这个幅值点。
‘H4.3.2 不改变仪器的调整状态,把探头再次放在试块面上,以全跨距对准切槽获得最大反射,在荧光屏上记下这个幅值点。
H4.3.3 在荧光屏上将 H4.3.1 和 H4.3.2 所确定的点连成一直线,此线即为这种钢板的距离—波幅曲线。
H5 扫查方法H5.1 以垂直和平行于钢板主要压延方向的格子线扫查钢板的轧制面,格子线中心距为200mm 。
扫查时把探头放在钢板的某一边缘附近,使声束与该边缘垂直。
H5.2 当发现缺陷信号时,移动探头使之能在荧光屏上得到最大反射。
H5.3 对于每一个等于或超过距离—波幅曲线的缺陷显示,应记录其位置,并移动探头使波幅降到满刻度的25%来测量其长度,波幅低于距离—波幅曲线的缺陷,指示长度较长时,也可记录备案。
H5.4 在每一个记录缺陷位置上,应以记录缺陷中心起,在200mm × 200mm 的区域作100%检测。
H6 验收标准等于或超过距离一波幅曲线的任何缺陷信号均应认为是不合格的。
但用纵波方法作辅助检测时,若发现缺陷性质是分层类的,则应按纵波检测的规定处理。
附录 I 压力容器锻件横波检测(补充件)I1 适用范围横波检测仅适用于内外径之比大于或等于 80%的环形和筒形锻件。
I2 探头I2.1 探头公称频率主要为 2.5MHz 。
I2.2 探头晶片面积为 140 ～ 400mm 2 。
I2.3 原则上应采用 K1 探头,但根据工件几何形状的不同,也可采用其它的 K 值探头。
I3 灵敏度校准试块I3.1 为了调整检测灵敏度,可利用被检工件壁厚或长度上的加工余量部分制作对比试块。
在锻件的内外表面,分别沿轴向和周向加工平行的 V 形槽作为标准沟槽。
V 形槽长度为 25mm,深度为锻件壁厚的 1%,角度为60 °。
也可采用其它等效的反射体(如边角反射等)。
I4 检测方法I4.1 扫查方式I4.1.1 扫查方向见图 I-1 。
图 I-1I4.1.2 探头移动速度不应超过 150mm/s 。
I4.1.3 扫查复盖量应为探头宽度的15%以上。
I4.2 灵敏度校验从锻件外圆面将探头对准内断面的标准沟槽,调整增益,使最大反射高度为满刻度的80%,将该值标在面板上,以其为基准检测灵敏度;再移动探头测定外圆面的标准沟槽,并将最大的反射高度也标在面板上,将以上两点用直线连接并延长,使之包括全部检测范围,绘出距离—波幅曲线。
内圆面检测时的灵敏度也应按上述方法确定,但探头斜楔应与内圆曲率一致。
I5 记录记录超过距离—波幅曲线一半的缺陷反射波和缺陷位置。
附录 J 高压无缝钢管轴向横波检测(补充件)J1 检测设备检测设备由超声波探伤仪、斜探头等组成,探头应与钢管表面吻合良好,晶片长度不大于 25mm 。
