链传动讲解全解课件
优势
能在高温、潮湿、多尘、污染等恶劣环境中工作 ,对环境友好,能在低速重载、高速轻载等不同 工况下发挥良好的传动性能。
02
链传动的组成与结构
链轮
链轮是链传动中的重要组成部分,通常由 齿环和齿轴组成。 齿轴用于支撑齿环,保持链轮的稳定。
齿环用于与链条的链节相啮合,传递动力 。
根据不同的应用需求,链轮可采用不同的 材料和热处工艺。
感谢观看
齿轮传动
高精度
链传动与齿轮传动相比,链传动的精度相对较低。齿轮传动通过精确的齿轮配合,可以实现高精度的动力传递,适用于需要 精确传动的场合。
螺旋传动
低速稳定
链传动与螺旋传动相比,螺旋传动在 低速时更为稳定。螺旋传动主要依靠 螺杆和螺母的相对转动来传递动力, 适用于需要低速、大负载的场合。
THANKS
热处理和表面处理工艺的优化
通过改进热处理和表面处理工艺,提高链传动的硬度和耐腐蚀性,从而提高其耐磨性和抗疲劳 性能。
设计优化与创新
新型链轮设计
优化链轮的结构设计,减小链传 动中的摩擦和磨损,提高传动效 率和使用寿命。
模块化设计
采用模块化设计理念,实现链传 动的快速组装和维修,降低制造 成本和维护成本。
链传动讲解全解课件
目录
• 链传动的概述 • 链传动的组成与结构 • 链传动的应用 • 链传动的维护与保养 • 链传动的改进与发展趋势 • 链传动与其他传动方式的比较
01
链传动的概述
定义与工作原理
定义
链传动是一种利用链条作为中间挠性件的传动方式,通 过链条与链轮之间的啮合来传递运动和动力。
工作原理
链传动在交通运输领域中的应用需要具备较高的效率和可靠性,以确保车辆的安全和稳定性。 此外,链传动也需要符合环保要求,如低噪音、低污染等。
能在高温、潮湿、多尘、污染等恶劣环境中工作 ,对环境友好,能在低速重载、高速轻载等不同 工况下发挥良好的传动性能。
02
链传动的组成与结构
链轮
链轮是链传动中的重要组成部分,通常由 齿环和齿轴组成。 齿轴用于支撑齿环,保持链轮的稳定。
齿环用于与链条的链节相啮合,传递动力 。
根据不同的应用需求,链轮可采用不同的 材料和热处工艺。
感谢观看
齿轮传动
高精度
链传动与齿轮传动相比,链传动的精度相对较低。齿轮传动通过精确的齿轮配合,可以实现高精度的动力传递,适用于需要 精确传动的场合。
螺旋传动
低速稳定
链传动与螺旋传动相比,螺旋传动在 低速时更为稳定。螺旋传动主要依靠 螺杆和螺母的相对转动来传递动力, 适用于需要低速、大负载的场合。
THANKS
热处理和表面处理工艺的优化
通过改进热处理和表面处理工艺,提高链传动的硬度和耐腐蚀性,从而提高其耐磨性和抗疲劳 性能。
设计优化与创新
新型链轮设计
优化链轮的结构设计,减小链传 动中的摩擦和磨损,提高传动效 率和使用寿命。
模块化设计
采用模块化设计理念,实现链传 动的快速组装和维修,降低制造 成本和维护成本。
链传动讲解全解课件
目录
• 链传动的概述 • 链传动的组成与结构 • 链传动的应用 • 链传动的维护与保养 • 链传动的改进与发展趋势 • 链传动与其他传动方式的比较
01
链传动的概述
定义与工作原理
定义
链传动是一种利用链条作为中间挠性件的传动方式,通 过链条与链轮之间的啮合来传递运动和动力。
工作原理
链传动在交通运输领域中的应用需要具备较高的效率和可靠性,以确保车辆的安全和稳定性。 此外,链传动也需要符合环保要求,如低噪音、低污染等。
说课课件-链传动
滚子链的标记示例: A系列、节距38.1mm、双排、60节的滚子链 24A—2×60 GB1243.1
练习
• 齿形链 • 又称为无声链 特点: 应用场合:
(三)结合实际,拓展提高
制定计划
作出决策
实施计划
检查评价
工作过程
综合评价
(四)课堂小结,巩固新知
小结
教师总结
以提问的方式总 结知识点
教材与学情
教法与学法
教学过程
教学反现 在实习中动手 在总结中进步
更扎实、更牢固的掌握理论知识 更立体、更全面的实现实践操作
理实一体化
不足: 学生讨论时间 把握不准
课堂上对后进 生的关爱不够
Thank You!
链传动
说课编号:10
职业技术教育中心
说课提纲
教材与学情 教法与学法
说课提纲
教学过程
教学反思
教材与学情
教法与学法 教学过程 教学反思
教材与学情——教材特点
地位和作用
机械类专业综合性基础课,为后续专业知识的 学习提供基础理论和基本技能。 使学生掌握必备的机械基本知识和基本技能, 懂得机械工作原理,了解机械工程材料性能, 准确表达机械技术要求,正确操作和维护机械 设备;培养学生分析问题和解决问题的能力。
• 链传动的特点 • 主要有平均传动比准确,能在高温、潮 湿等条件下工作。但有噪音。
• 链传动的传动比 • 链传动的传动比等于为主动轮的转速与 从动轮的转速之比,也等于从动轮的齿数 与主动轮的齿数之比。
• 滚子链: • 组成:内链板、外链板、销轴、套筒、滚 子 • 参数:节距、节数、链条速度、齿数
1.借助教具、flash动 画,感性认识换向阀 工作过程。 2.图片展示,教师引 导,学生根据任务书 自主学习,总结工作 原理。 3.教师点评总结。
机械基础课件第三章链传动
输送链:用于输送工件、物品和材料 曳引起重链(曳引链):用于起重机械中提升重物;
其中,传动链中最常用的是滚子链(套筒滚子链)和齿形链
一)滚子链(套筒滚子链)
1、结构
1-内链板 2-外链板 3-销轴 4-套筒 5-滚子
2.滚子链主要参数 (1)节距——链条的相邻两销轴中心线之间的距离,以符号P表示。
链节数为88节 单排 链号为08A(节距为12.70 mm)
标准编号
二、齿形链简介 由一组带有齿的内外链板左右交错排列,用铰链连接而成。
外链板
内链板
由齿形链板、导板、套筒和销轴等部分组成。 根据导向形式分为内导式和外导式两种。
与滚子链比较比较: 齿形链传动平稳,传动速度高,承受冲
击的性能好,噪声小(又称无声链),但结 构复杂,装拆较难,质量较大,易磨损,成 本较高。
与同属挠性类传动的带传动相比:
1、能在低速、重载和高温条件下,以及尘土飞扬、淋水、淋油等不良环境中工作。 2、传递功率大; 3、传动效率高,一般可达0.95~0.98; 4、能保证准确的平均传动比。但瞬时传动比是变化的,故传动中会产生动载荷和冲击, 不宜用于精密传动的机械上; 5、能用一根链条同时带动几根彼此平行的轴转动; 6、无过载保护作用; 7、安装和维护要求较高;容易脱落;
应用场合:
用于两轴平行、中心距较远、传递功率较大且平均传动比要求准确、不宜采用带传动或 齿轮传动的场合(传动比一般i≤6,低速时可达到10;两轴中心距a≤6m,最大可达15m;链条 速度v ≤ 15,高速时可达20~40)。
三、链传动的常用类型: { 传动链:用于一般机械中传递动力和运动,也可用于输送等场合;
齿形链标记示例 CL08 - 22.5 W - 60 GB/T 10855-1997
其中,传动链中最常用的是滚子链(套筒滚子链)和齿形链
一)滚子链(套筒滚子链)
1、结构
1-内链板 2-外链板 3-销轴 4-套筒 5-滚子
2.滚子链主要参数 (1)节距——链条的相邻两销轴中心线之间的距离,以符号P表示。
链节数为88节 单排 链号为08A(节距为12.70 mm)
标准编号
二、齿形链简介 由一组带有齿的内外链板左右交错排列,用铰链连接而成。
外链板
内链板
由齿形链板、导板、套筒和销轴等部分组成。 根据导向形式分为内导式和外导式两种。
与滚子链比较比较: 齿形链传动平稳,传动速度高,承受冲
击的性能好,噪声小(又称无声链),但结 构复杂,装拆较难,质量较大,易磨损,成 本较高。
与同属挠性类传动的带传动相比:
1、能在低速、重载和高温条件下,以及尘土飞扬、淋水、淋油等不良环境中工作。 2、传递功率大; 3、传动效率高,一般可达0.95~0.98; 4、能保证准确的平均传动比。但瞬时传动比是变化的,故传动中会产生动载荷和冲击, 不宜用于精密传动的机械上; 5、能用一根链条同时带动几根彼此平行的轴转动; 6、无过载保护作用; 7、安装和维护要求较高;容易脱落;
应用场合:
用于两轴平行、中心距较远、传递功率较大且平均传动比要求准确、不宜采用带传动或 齿轮传动的场合(传动比一般i≤6,低速时可达到10;两轴中心距a≤6m,最大可达15m;链条 速度v ≤ 15,高速时可达20~40)。
三、链传动的常用类型: { 传动链:用于一般机械中传递动力和运动,也可用于输送等场合;
齿形链标记示例 CL08 - 22.5 W - 60 GB/T 10855-1997

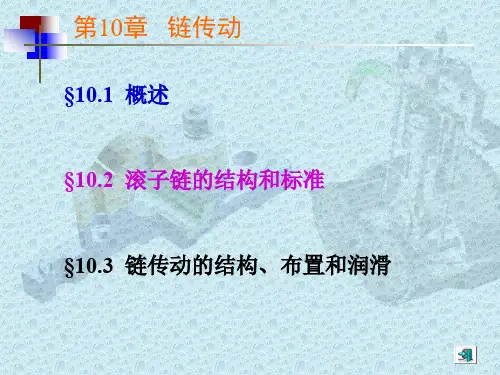

第十章 链传动 课件
二、链传动的特点
1、优点(和齿轮传动相比)
•链传动能吸振与缓和冲击; •结构简单,加工成本低廉,安装精度要求低; •适合较大中心距的传动; •能在恶劣环境中工作。
二、链传动的特点
2、缺点:
• 只能用于平行轴间的同向回转传动 • 瞬时速度不均匀 • 高速时平稳性差 • 不适宜载荷变化很大和急速反转的场合 • 有噪声 • 成本高,磨损后易发生跳齿
中间挠性件
主动链轮
从动链轮
一、链传动概念
链传动是一种具有中间挠性件的啮合传动,同时具有刚、柔 特点,是应用十分广泛的机械传动形式。
链传动主要依靠链轮轮齿与链节的啮合来传递运动和动力。
主动链轮
中间挠性件
从动链轮
二、链传动的特点
1、优点(和带传动相比)
• 没有滑动和打滑,能保持准确的平均传动比 • 传动尺寸紧凑 • 不需很大张紧力,轴上载荷较小 • 效率较高 • 能在湿度大、温度高的环境工作
三、链传动的应用
适于两轴相距较远,工作条件恶劣等,如农业 机械、建筑机械、石油机械、采矿、起重、金属切 削机床、摩托车、自行车等。中低速传动:传动比 ≤8,P≤100KW,V≤12-15m/s,无声链最大线速度 可达40m/s(不适于在冲击与急促反向等情况)
自行车
摩托车
工业加工机械
物料传输机械
传输机械
外链板
内链板
滚子
套筒
销轴
链传动一般采用偶数链,正好内外链板相接,可用开口 销或弹簧卡固定销轴
如果是奇数链,则采用过渡链节,但过渡链节受附加弯矩作 用,一般不采用奇数链
当链条啮入和啮出时,内外 链节作相对转动;同时,滚子沿 链轮轮齿滚动,可减少链条与轮 齿的磨损。内外链板均制成 “8”字形,以减轻重量并保持 链板各横截面的强度大致相等。
《链传动设计》课件
《链传动设计》PPT课件
导言
链传动是一种常用的机械传动方式,本节课将介绍链传动的概念、优点和缺 点,以及在机械设计中的应用。
链
组成
链由多个链节组成,每个链 节包括内链板、外链板和套 筒。
分类
链可以根据结构和功能进行 分类,如滚子链、摆线链等。
尺寸标准
为了保证链传动的可靠性和 互换性,链的尺寸需要符合 标准规定。
本节课的要点总结
总结本节课介绍的链传动设计的 要点和关键知识。
结语
通过本课件,学习了链传动的设计原理和应用,了解了链传动的优缺点和未来的发展前景。 希望本课件能够为机械设计领域提供启示和思考,激发创新和进步。
根据传动功率和工作条件,确 定链与齿轮的载荷和扭矩。
基本公式和计算方法
使用公式和计算方法,进行链 与齿轮的尺寸和参数的计算。
紧实度和张紧方式
1
张紧方式的分类和适用范围
2
根据链传动的工作条件和灵活性要求,
选择适合的张紧方式。
3
紧实度的概念和作用
紧实度是链传动中链节之间的间隙,对 传动性能和噪音有重要影响。
选择和设计张紧方式
根据机械设计需求和传动要求,选择合 适的张紧方式,并进行相应的设计。
设计案例分析
链传动的具体应用和设计 过程
通过一个具体的机械设计案例, 深入分析链传动的应用和设计过 程。
链和齿轮的配对、紧实度 和张紧方式
分析设计案例中链和齿轮的配对、 紧实度和张紧方式,分析问题并 提出解决方案。
齿轮
1 组成
齿轮由齿轮齿、轮齿根、轮齿面和轮齿侧面组成。
2 分类和特点
根据齿轮齿的形状和安装方式,齿轮可以分为斜齿轮、直齿轮等。
3 尺寸标准
导言
链传动是一种常用的机械传动方式,本节课将介绍链传动的概念、优点和缺 点,以及在机械设计中的应用。
链
组成
链由多个链节组成,每个链 节包括内链板、外链板和套 筒。
分类
链可以根据结构和功能进行 分类,如滚子链、摆线链等。
尺寸标准
为了保证链传动的可靠性和 互换性,链的尺寸需要符合 标准规定。
本节课的要点总结
总结本节课介绍的链传动设计的 要点和关键知识。
结语
通过本课件,学习了链传动的设计原理和应用,了解了链传动的优缺点和未来的发展前景。 希望本课件能够为机械设计领域提供启示和思考,激发创新和进步。
根据传动功率和工作条件,确 定链与齿轮的载荷和扭矩。
基本公式和计算方法
使用公式和计算方法,进行链 与齿轮的尺寸和参数的计算。
紧实度和张紧方式
1
张紧方式的分类和适用范围
2
根据链传动的工作条件和灵活性要求,
选择适合的张紧方式。
3
紧实度的概念和作用
紧实度是链传动中链节之间的间隙,对 传动性能和噪音有重要影响。
选择和设计张紧方式
根据机械设计需求和传动要求,选择合 适的张紧方式,并进行相应的设计。
设计案例分析
链传动的具体应用和设计 过程
通过一个具体的机械设计案例, 深入分析链传动的应用和设计过 程。
链和齿轮的配对、紧实度 和张紧方式
分析设计案例中链和齿轮的配对、 紧实度和张紧方式,分析问题并 提出解决方案。
齿轮
1 组成
齿轮由齿轮齿、轮齿根、轮齿面和轮齿侧面组成。
2 分类和特点
根据齿轮齿的形状和安装方式,齿轮可以分为斜齿轮、直齿轮等。
3 尺寸标准
机械基础 项目3 链传动
动寿效命率长高,使用寿命长
截面为为圆适形。于抗拉强两轴相距较远,工作条件恶劣等,如农业机械、建筑机械、石油 依靠带内周的横向齿与 度大,耐磨性好,易安装, 带轮啮合来传动。传动比准
寿确命机,长传动械效率高、采矿、起重、金属切削机床、摩托车、自行车等。中低速传动:传
依靠带内周的横向齿与
带轮动啮合来比传动。≤传8动比,准 P≤100kW,V≤12⁓15m/s,无声链最大线速度可达40m/s(不适
图3-12 滚子链节距
链的节距越大,承载能力越强,但链传动的结构尺寸也会相应增越大,传动的振动、冲击和噪声也 越严重。 (2)节数 滚子链的长度用节数来表示。链节数应尽量选取偶数。
当链节数为偶数时,可用开口销或弹簧卡来固定,如图3-13 a、b所示;当链节数为奇数时,需用一 个过渡链节。此时,不允许再增加链节,则可用过渡链节换掉其中的一个内链节,如图3-13c所示。
任务2 链传动的布置与张紧
项目3 链 传 动
图3-13 滚子链的接头形式 过渡链节的弯链板工作时受到附加的弯曲应力,因此应尽量避免使用奇数链节。 (3)链条速度 链条速度不宜过大,一般不大于15m/s
面为工作面。承载能力较大,
四、链传动的应用 是面平为带工的作3面依倍。靠,传带使动用内功寿率周命大的较,横传向齿与 动效率高,使用寿命长 长 带轮啮合来传动。传动比准
任务1 链传动类型和应用
项目3 链 传 动
截确截面,形面状传为为为动多圆效楔形率形。,高抗多拉楔强
面度为大工,作面耐。磨传性动好功,率易大安,装传,
任务1 链传动类型和应用
项目3 链 传 动
三、链传动的类型
按用途不同,链可分为三种:
1.传动链:在一般机械中用于传递动力和运动。(如滚子链、齿形链)。如图35所示。
链传动(修改)分解课件
自行车与摩托车
链传动在自行车和摩托车中是关键的传动部件之一。它通过 链条与后轮牙盘相连接,将脚踏的动力传递到后轮,使自行 车前进。
在自行车和摩托车中,链传动的效率直接影响到车辆的性能 和行驶里程。因此,对于追求速度和效率的专业运动员和爱 好者来说,选择高品质的链条和齿轮非常重要。
链式运输系统
链式运输系统是一种连续、高效、大容量的物料输送方式 ,广泛应用于煤炭、电力、化工、建材等行业的物料输送 。
链传动(修改)分解课 件
目录
CONTENTS
• 链传动的概述 • 链传动的应用 • 链传动的维护与保养 • 链传动的故障诊断与排除 • 链传动的未来发展
01 链传动的概述
定义与特点
定义
链传动是一种通过链条将主动轴 的旋转运动传递给从动轴的机械 传动方式。
特点
链传动具有结构简单、成本低、 效率高、工作可靠、使用寿命长 等优点,适用于中大功率、大速 比、大中心距的传动。
04 链传动的故障诊断与排除
跳齿
总结词
链传动跳齿是链传动中常见的一种故 障,表现为链轮和链条无法正常啮合 。
详细描述
跳齿通常由于链轮齿磨损、链条伸长 或安装不当引起。排除方法包括检查 链轮齿磨损情况,调整链条张紧度, 以及确保链轮和链条的安装正确。
链条断裂
总结词
链条断裂是链传动中非常严重的故障,可能导致设备停机或损坏。
链式运输系统通常由链条、料斗、牵引链轮和改向链轮等 组成,通过链条的连续转动,带动料斗沿轨道循环运行, 完成物料的输送任务。链式运输系统具有结构简单、运行 可靠、维护方便等优点。
03 链传动的维护与保养
润滑
01
02
03
润滑油的选择
《链传动原理》课件
3 链的材质及硬度
链的材质通常采用优质的合金钢,以确保强度和耐磨性。链的硬度必须能够承受传动时 的高压、高速和磨损。
链轮的结构
链轮是链传动中的重要组成部分。了解链轮的结构和特点对于设计和选择适合的链传动至关重要。
链轮的基本结构
链轮由齿和轮辋组成,齿与链条 的链销咬合,实现传递运动或动 力。
链轮的尺寸参数及公差
链轮的尺寸参数包括齿数、轮辋 直径、齿距等。这些参数的公差 直接影响着链传动的传动效果。
链轮的材质及硬度
链轮的材质通常采用合金钢或铸 铁,以满足链条和链轮之间的摩 擦和承载要求。硬度的选择要根 据具体的工况而定。
链的配合及润滑
链的配合和润滑对于链传动的正常运行和寿命有着重要的影响。让我们来了解链的配合原理、润滑方法 以及磨损和故障处理。
什么是链传动?
链传动是一种以链条为媒介传递运动或动力的传动方式。它由滚柱或滚子形状的链节组成。
为什么使用链传动?
链传动具有高传动效率、承载能力强、速比范围广泛以及可靠性好等优势,适用于多种工况。
链传动的分类及应用
链传动可根据结构和用途的不同进行分类。它们广泛应用于输送机械、起重机械、农业机械等领域。
效率、噪声及振动
链传动的效率取决于摩擦和机 械损失,噪声和振动会影响舒 适性和系统的稳定性。
实例分析
在实际应用中,链传动被广泛应用于各种机械系统中。让我们通过圆切机、拖拉机和工业机器人的链传动实例 来加深对链传动原理的理解。
圆切机链传动原理及设计
圆切机是一种常见的金属切削设 备,链传动在其工作原理和设计 中起到关键作用。
《链传动原理》PPT课件
欢迎来到《链传动原理》的PPT课件!在这个课程中,我们将探索链传动的基 本原理以及它们在机械工程中的应用。让我们一起开始这个充满魅力的旅程!
链的材质通常采用优质的合金钢,以确保强度和耐磨性。链的硬度必须能够承受传动时 的高压、高速和磨损。
链轮的结构
链轮是链传动中的重要组成部分。了解链轮的结构和特点对于设计和选择适合的链传动至关重要。
链轮的基本结构
链轮由齿和轮辋组成,齿与链条 的链销咬合,实现传递运动或动 力。
链轮的尺寸参数及公差
链轮的尺寸参数包括齿数、轮辋 直径、齿距等。这些参数的公差 直接影响着链传动的传动效果。
链轮的材质及硬度
链轮的材质通常采用合金钢或铸 铁,以满足链条和链轮之间的摩 擦和承载要求。硬度的选择要根 据具体的工况而定。
链的配合及润滑
链的配合和润滑对于链传动的正常运行和寿命有着重要的影响。让我们来了解链的配合原理、润滑方法 以及磨损和故障处理。
什么是链传动?
链传动是一种以链条为媒介传递运动或动力的传动方式。它由滚柱或滚子形状的链节组成。
为什么使用链传动?
链传动具有高传动效率、承载能力强、速比范围广泛以及可靠性好等优势,适用于多种工况。
链传动的分类及应用
链传动可根据结构和用途的不同进行分类。它们广泛应用于输送机械、起重机械、农业机械等领域。
效率、噪声及振动
链传动的效率取决于摩擦和机 械损失,噪声和振动会影响舒 适性和系统的稳定性。
实例分析
在实际应用中,链传动被广泛应用于各种机械系统中。让我们通过圆切机、拖拉机和工业机器人的链传动实例 来加深对链传动原理的理解。
圆切机链传动原理及设计
圆切机是一种常见的金属切削设 备,链传动在其工作原理和设计 中起到关键作用。
《链传动原理》PPT课件
欢迎来到《链传动原理》的PPT课件!在这个课程中,我们将探索链传动的基 本原理以及它们在机械工程中的应用。让我们一起开始这个充满魅力的旅程!
九、链传动(公开课)
链传动 教学目标与教学重点
教 学 目 标
1 熟悉链传动的类型、结构特点和应用情况; 2 掌握链传动的运动特性; 3 掌握滚子链的设计计算方法; 4 熟悉链传动的布置和张紧方法。
教 学 重 点
1、链传动的运动特性 2、滚子链的设计计算。
第五节
链
传
动
一、链传动的类型、特点和应用
由主动轮1,从动链轮2,两轮上链条3组成.靠链条和链 轮齿啮合传递运动和动力. 链传动的使用范围是:传动功率一般为100kW以下, 效率在0.92~0.96之间,传动比i ≤ 8^10,链速v≤ 1215m/s,中心距 a≤8m。
返回原处
§6. 滚子链传动的设计计算
链传动作用在轴上的力的计算
压轴力 Q≈KQFe
KQ——压轴力系数, 对于水平传动KQ=1.15, 对于垂直传动KQ=1.05。 Fe——链传递的有效圆周力。
返回原处
§7.链传动的布置、张紧和润滑
一、布置原则:
两链轮回转平面应在同一垂直平面内; 两链轮中心连线最好是水平的; 一般情况下,紧边在上,松边在下。
计算功率Pca的确定
Pca=KAP
P——传递的功率。 KA——工作情况系数。
返回原处
§6. 滚子链传动的设计计算
链节距 p 的确定
节距p越大——承载能力越高; ——多边形效应越大。 Pca P0 kz kLk p *尽量选取小节距单排链, 高速重载时选小节距多排链。
kz——小链轮齿数系数; kL——链长系数; kp——多排链系数; P0——特定条件下单排链所能传递功率。
——因链条节距伸长易于发生跳齿和脱链。
限定最大齿数zmax≤120
* z常取奇数
推荐传动比 i=2~3.5
教 学 目 标
1 熟悉链传动的类型、结构特点和应用情况; 2 掌握链传动的运动特性; 3 掌握滚子链的设计计算方法; 4 熟悉链传动的布置和张紧方法。
教 学 重 点
1、链传动的运动特性 2、滚子链的设计计算。
第五节
链
传
动
一、链传动的类型、特点和应用
由主动轮1,从动链轮2,两轮上链条3组成.靠链条和链 轮齿啮合传递运动和动力. 链传动的使用范围是:传动功率一般为100kW以下, 效率在0.92~0.96之间,传动比i ≤ 8^10,链速v≤ 1215m/s,中心距 a≤8m。
返回原处
§6. 滚子链传动的设计计算
链传动作用在轴上的力的计算
压轴力 Q≈KQFe
KQ——压轴力系数, 对于水平传动KQ=1.15, 对于垂直传动KQ=1.05。 Fe——链传递的有效圆周力。
返回原处
§7.链传动的布置、张紧和润滑
一、布置原则:
两链轮回转平面应在同一垂直平面内; 两链轮中心连线最好是水平的; 一般情况下,紧边在上,松边在下。
计算功率Pca的确定
Pca=KAP
P——传递的功率。 KA——工作情况系数。
返回原处
§6. 滚子链传动的设计计算
链节距 p 的确定
节距p越大——承载能力越高; ——多边形效应越大。 Pca P0 kz kLk p *尽量选取小节距单排链, 高速重载时选小节距多排链。
kz——小链轮齿数系数; kL——链长系数; kp——多排链系数; P0——特定条件下单排链所能传递功率。
——因链条节距伸长易于发生跳齿和脱链。
限定最大齿数zmax≤120
* z常取奇数
推荐传动比 i=2~3.5
链传动课件
实心式
孔板式Βιβλιοθήκη 整体式孔板式组合式
2、齿形链 齿形链是由一组带有两个特定齿形的 链板左右交错并列铰接而成。工作时, 通过链板上的链齿与链轮轮齿相啮合 来实现传动。
三、滚子链的失效形式 (1)链条元件的疲劳破坏 传动时链条受到 交变应力的作用,当达到一定的循环次数 时链条将发生疲劳破坏。 (2)链条铰链的磨损 润滑不良,磨损加快, 造成脱链,是开式链的主要失效形式。 (3)销轴与套筒的胶合 主要出现在高速、 载荷很大情况下。 (4)链条的拉断 在低速重载时,链条所受 拉力超过静力强度,导致链条拉断。
链传动的主要缺点 ①仅能用于两平行轴间的传动; ②成本高,易磨损,易伸长,运转时不能 保持恒定传动比,传动平稳性差; ③运转时会产生附加动载荷、振动、冲击 和噪声,不宜用在急速反向的传动中 。
因此,链传动多用在不宜采用带传动与齿 轮传动,且两轴平行、距离较远、功率较 大、平均传动比准确的场合 。
二、传动链类型 按用途不同,链可分 为:传动链、起重链 和输送链三类。传动 链用于一般机械中传 递动力和运动。起重 链主要用在起重机械 中提升重物。输送链 主要用在各种输送装 置和机械化装卸设备 中,用于输送物品。
五、链传动的安装 为了保证链传动良好的啮合,两链轮轴线 应平行,使链轮在同一垂直平面内旋转。
六、 链传动的张紧 链传动正常工作时,应保持一定张紧程度, 链传动的张紧程度,可用测量松边垂度的 方法来衡量。
链传动的张紧可采用以下方法: 1、 调整中心距 增大中心距可使链张紧。 2、 缩短链长 3、 用张紧轮张紧
七、 链传动的润滑
了解自行车滚子链的故障情况
(2)套筒滚子链的接头 当链节总数为偶数时可用开口销或弹簧卡 将销轴锁紧。当链节总数为奇数时,则应 采用过渡链节进行联接。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
节数 节距
定义: 链条的相邻两销 轴中心线之间的距离。 符号:P
1
2
二、链传动的类型
(2)滚子链的主要参数 节距 特点:链的节距越大,承载能力越强, 但结构尺寸也会相应增大,传动的振 动、冲击和噪声也越严重。 因此,应用时尽可能选用小节距的链; 高速、功率大时,可选用小节距的双排 链或多排链。
二、链传动的类型
主动链轮 z1
n1
从动链轮 z2
n2
单位时间内 转过的总齿数
z1 n1
z2 n2
一、链传动的概述
3.传动比链传动工作原理.swf
链传动中,主动链轮每转过一个齿,链条移动一 个链节,从动链轮被链条带动转过一个齿。
单位时间内主动链轮转过的齿数z1n1与从动链 轮转过的齿数z2n2相等,即:
z1n1=z2n2 或
设主动链轮 齿数为z1 在单位时间内
一、链传动的概述
转20圈 转30圈
转过总齿数 :20z1 转过总齿数 :30z1
同样可推出:
设从动链轮 齿数为z2 在单位时间内
转n1圈 转n2圈
转过总齿数 :z1 n1 转过总齿数 : z2 n2
一、链传动的概述
3.传动比
(3)将分析的结论填入下面表格里:
设齿数 转速
1.生活中常见的链传动有哪些?
自行车
摩托车
链传动
新课导入:
2.机械传动中链传动应用有哪些? 轻工、石油化工、矿山、农业、运输起重、机床等。
链传动在运输起重中的应用
链传动在石油钢管喷漆 输送系统中的应用
一、链传动的概述
1.链传动的组成
1-主动链轮
组成2-链条
3-从动链轮
一、链传动的概述
1.链传动的组成
4.链传动中,当要求传动速度高和噪声小时,宜选用
( 齿)形。链【滚子链、齿形链】 5.链条连接时链节数最好取( 偶)【数偶数、奇数】。
下课
谢 谢!
【练习】
2.链传动能保证准确的平均传动比,且传动功率大。
【是、否】:
是
§3-2 链传动的应用特点
一.应用特点
1.一般i≤8,低速传动时i可达10; 2.两轴中心距a≤6 m,最大中心距可达15 m; 3.传动功率P ≤ 100 kW 4.链条速度v≤15 m/s,高速时可达20~40m/s
标准编号 链节数为88节 单排 链号为08A(节距为
二、链传动的类型
2.齿形链简介
(1)齿形链:又称无声链 是由一组带有齿的内外链板左右交错排列,用铰链联 接而成。
优点:与滚子链相比,齿形链运转平稳、噪声小、承受冲
击载荷的能力较好。 缺点:结构复杂、拆装困难、质量较大、易磨损、
价格较贵、比较重。
二、链传动的类型
注意:滚子链的承载能所以排数不 能过多,常用双排链或三排链。 一般链的排数不超过4排。
单排滚子链
三排滚子链
二、链传动的类型
(2)滚子链的主要参数
节数 链条长度以链节数表示。
链节数最好取偶数,以便连接时正好使内链板与外 链板相接。
若链节数为奇数时,链接头需采用过渡链节。 过度链节不仅制造复杂,而且抗拉强度较低,因此 尽量不采用。
【复习提问】
3.带传动传动比定义以及它的表达式?
带传动传动比是主动轮转速n1与从动轮转速n2之比 。
表达式:
i12
n1 n2
【复习提问】
4.根据工作原理的不同带传动可分为哪两种类型?
带传动
圆带传动 摩擦型带传动 平带传动
V带传动 啮合型带传动: 同步带传动
链传动
新课导入:链传动应用举例.mpg
滚子链
常用传动链
齿形链
滚子链
齿形链
二、链传动的类型
2.滚子链(套筒滚子链)
(1)滚子链的结构
内链板 主 外链板 要 销轴 组 成 套筒
滚子
二、链传动的类型
2.滚子链(套筒滚子链)
(1)滚子链的结构
1-内链板 主 2-外链板 要 3-销轴 组 成 4-套筒
5-滚子
二、链传动的类型
(2)滚子链的主要参数 节距
【作业】
1.复习本节课所学的内容。 2.完成P41练习1-4题。 3.预习链传动的应用特点,并思 考下链传动与带传动的异同点。
【练习】 1.链传动通过链轮与链条的 啮来传合递运动和动力的。 2.链传动按其用途不同,链可以分为 传、动链 输和送链 三类起。重链 3.链传动中,链接头可用 开或口销 锁弹定。簧夹
一、链传动的概述
3.传动比 链传动传动比的定义:是主动链轮的转速n1与从动链
轮的转速n2之比。
其表达式:
i12
n1 n2
z2 z1
式中:n1、n2 — 主、从动轮的转速,r/min;
z1、z2 — 主、从动轮齿数。
二、链传动的类型
1.按用途区分:
传动链:一般机械中常用,也用于输送等场合。
输送链:输送工件、物品和材料也用在机械上。 起重链:传递力,起牵引,悬挂物体的作用。 这本书里只介绍传动链。
2.齿形链简介
齿形链
二、链传动的类型
2.齿形链简介
(2)齿形链标记示例:
CL08 – 22.5 W – 60 GB/T 10855-1997 标准编号
链节数为60节 链宽 导向形式
链号为CL08(节距为 12.7mm)
链传动
【本节课小结】
1.链传动的组成:主动链轮、从动链轮和链条。 2.链传动的传动比。 3.滚子链的结构、主要参数、标记及接头形式。 4.齿形链的简介。
全国中等职业技术学校机械类通用教材
课件制作 郑丽华 2011-12-02
(第四版)
中国劳动社会保障出版社
【复习提问】
1.带传动是由哪些组成的?
带传动是由主动轮、从动轮和中间绕性件组成的。
2.带传动的工作原理是什么?
是以张紧在至少两个轮上的带作为中间绕性件, 靠带与带轮接触间产生的摩擦力(啮合力)来传递运 动和(或)动力。
链条
链轮
(有特殊齿形)
一、链传动的概述
2.工作原理链传动工作原理.swf
靠链轮轮齿与链条的啮合来传递运动和动力。 提示:是一种带有中间挠性件的啮合传动。
一、链传动的概述
3.传动比
(1)思考下表格里的两个问号?
设齿数 转速
主动链轮 z1
n1
从动链轮 z2
n2
单位时间内 转过的总齿数
?
?
(2)分析:
二、链传动的类型
(2)滚子链的主要参数
节数
链节数为偶数时
滚子链接头形式
链节数为奇数时
开口销(a) 弹簧卡片(b)
过渡链节(c)
(a)
(b) 滚子链的接头形式
(c)
二、链传动的类型
(3)滚子链的标记 滚子链是标准件,其标记为:
链号 排数
链节数 标准标号
标记实例: 08A - 1 - 88 GB/T 1243-1997
定义: 链条的相邻两销 轴中心线之间的距离。 符号:P
1
2
二、链传动的类型
(2)滚子链的主要参数 节距 特点:链的节距越大,承载能力越强, 但结构尺寸也会相应增大,传动的振 动、冲击和噪声也越严重。 因此,应用时尽可能选用小节距的链; 高速、功率大时,可选用小节距的双排 链或多排链。
二、链传动的类型
主动链轮 z1
n1
从动链轮 z2
n2
单位时间内 转过的总齿数
z1 n1
z2 n2
一、链传动的概述
3.传动比链传动工作原理.swf
链传动中,主动链轮每转过一个齿,链条移动一 个链节,从动链轮被链条带动转过一个齿。
单位时间内主动链轮转过的齿数z1n1与从动链 轮转过的齿数z2n2相等,即:
z1n1=z2n2 或
设主动链轮 齿数为z1 在单位时间内
一、链传动的概述
转20圈 转30圈
转过总齿数 :20z1 转过总齿数 :30z1
同样可推出:
设从动链轮 齿数为z2 在单位时间内
转n1圈 转n2圈
转过总齿数 :z1 n1 转过总齿数 : z2 n2
一、链传动的概述
3.传动比
(3)将分析的结论填入下面表格里:
设齿数 转速
1.生活中常见的链传动有哪些?
自行车
摩托车
链传动
新课导入:
2.机械传动中链传动应用有哪些? 轻工、石油化工、矿山、农业、运输起重、机床等。
链传动在运输起重中的应用
链传动在石油钢管喷漆 输送系统中的应用
一、链传动的概述
1.链传动的组成
1-主动链轮
组成2-链条
3-从动链轮
一、链传动的概述
1.链传动的组成
4.链传动中,当要求传动速度高和噪声小时,宜选用
( 齿)形。链【滚子链、齿形链】 5.链条连接时链节数最好取( 偶)【数偶数、奇数】。
下课
谢 谢!
【练习】
2.链传动能保证准确的平均传动比,且传动功率大。
【是、否】:
是
§3-2 链传动的应用特点
一.应用特点
1.一般i≤8,低速传动时i可达10; 2.两轴中心距a≤6 m,最大中心距可达15 m; 3.传动功率P ≤ 100 kW 4.链条速度v≤15 m/s,高速时可达20~40m/s
标准编号 链节数为88节 单排 链号为08A(节距为
二、链传动的类型
2.齿形链简介
(1)齿形链:又称无声链 是由一组带有齿的内外链板左右交错排列,用铰链联 接而成。
优点:与滚子链相比,齿形链运转平稳、噪声小、承受冲
击载荷的能力较好。 缺点:结构复杂、拆装困难、质量较大、易磨损、
价格较贵、比较重。
二、链传动的类型
注意:滚子链的承载能所以排数不 能过多,常用双排链或三排链。 一般链的排数不超过4排。
单排滚子链
三排滚子链
二、链传动的类型
(2)滚子链的主要参数
节数 链条长度以链节数表示。
链节数最好取偶数,以便连接时正好使内链板与外 链板相接。
若链节数为奇数时,链接头需采用过渡链节。 过度链节不仅制造复杂,而且抗拉强度较低,因此 尽量不采用。
【复习提问】
3.带传动传动比定义以及它的表达式?
带传动传动比是主动轮转速n1与从动轮转速n2之比 。
表达式:
i12
n1 n2
【复习提问】
4.根据工作原理的不同带传动可分为哪两种类型?
带传动
圆带传动 摩擦型带传动 平带传动
V带传动 啮合型带传动: 同步带传动
链传动
新课导入:链传动应用举例.mpg
滚子链
常用传动链
齿形链
滚子链
齿形链
二、链传动的类型
2.滚子链(套筒滚子链)
(1)滚子链的结构
内链板 主 外链板 要 销轴 组 成 套筒
滚子
二、链传动的类型
2.滚子链(套筒滚子链)
(1)滚子链的结构
1-内链板 主 2-外链板 要 3-销轴 组 成 4-套筒
5-滚子
二、链传动的类型
(2)滚子链的主要参数 节距
【作业】
1.复习本节课所学的内容。 2.完成P41练习1-4题。 3.预习链传动的应用特点,并思 考下链传动与带传动的异同点。
【练习】 1.链传动通过链轮与链条的 啮来传合递运动和动力的。 2.链传动按其用途不同,链可以分为 传、动链 输和送链 三类起。重链 3.链传动中,链接头可用 开或口销 锁弹定。簧夹
一、链传动的概述
3.传动比 链传动传动比的定义:是主动链轮的转速n1与从动链
轮的转速n2之比。
其表达式:
i12
n1 n2
z2 z1
式中:n1、n2 — 主、从动轮的转速,r/min;
z1、z2 — 主、从动轮齿数。
二、链传动的类型
1.按用途区分:
传动链:一般机械中常用,也用于输送等场合。
输送链:输送工件、物品和材料也用在机械上。 起重链:传递力,起牵引,悬挂物体的作用。 这本书里只介绍传动链。
2.齿形链简介
齿形链
二、链传动的类型
2.齿形链简介
(2)齿形链标记示例:
CL08 – 22.5 W – 60 GB/T 10855-1997 标准编号
链节数为60节 链宽 导向形式
链号为CL08(节距为 12.7mm)
链传动
【本节课小结】
1.链传动的组成:主动链轮、从动链轮和链条。 2.链传动的传动比。 3.滚子链的结构、主要参数、标记及接头形式。 4.齿形链的简介。
全国中等职业技术学校机械类通用教材
课件制作 郑丽华 2011-12-02
(第四版)
中国劳动社会保障出版社
【复习提问】
1.带传动是由哪些组成的?
带传动是由主动轮、从动轮和中间绕性件组成的。
2.带传动的工作原理是什么?
是以张紧在至少两个轮上的带作为中间绕性件, 靠带与带轮接触间产生的摩擦力(啮合力)来传递运 动和(或)动力。
链条
链轮
(有特殊齿形)
一、链传动的概述
2.工作原理链传动工作原理.swf
靠链轮轮齿与链条的啮合来传递运动和动力。 提示:是一种带有中间挠性件的啮合传动。
一、链传动的概述
3.传动比
(1)思考下表格里的两个问号?
设齿数 转速
主动链轮 z1
n1
从动链轮 z2
n2
单位时间内 转过的总齿数
?
?
(2)分析:
二、链传动的类型
(2)滚子链的主要参数
节数
链节数为偶数时
滚子链接头形式
链节数为奇数时
开口销(a) 弹簧卡片(b)
过渡链节(c)
(a)
(b) 滚子链的接头形式
(c)
二、链传动的类型
(3)滚子链的标记 滚子链是标准件,其标记为:
链号 排数
链节数 标准标号
标记实例: 08A - 1 - 88 GB/T 1243-1997
