痉挛肌治疗仪的应用ppt课件
合集下载
痉挛肌低频治疗仪
治疗时间与频次
遵循医生建议，避免过度治疗。
不适反应
如出现皮肤红肿、瘙痒、疼痛等不适，应立 即停止使用并咨询医生。
仪器保养
定期检查仪器功能，确保安全使用。
安全须知
避免电击
仪器工作时，确保手或其他物品不接 触电极片附近。
避免高温环境
仪器应避免在高温环境中长时间工作。
定期检查
确保仪器接地良好，避免漏电风险。
汇报范围
01
本报告将介绍痉挛肌低频治疗仪 的基本原理、研究方法、实验结 果和结论等方面的内容。
02
报告将着重介绍痉挛肌低频治疗 仪在临床应用中的优势和效果， 以及其可能的应用前景和发展方 向。
02
痉挛肌低频治疗仪概述
定义与特点
定义
痉挛肌低频治疗仪是一种利用低 频电刺激治疗肌肉痉挛、疼痛等 病症的医疗设备。
特点
具有无痛、无创、安全、有效等 特点，适用于多种肌肉痉挛相关 疾病的治疗。
工作原理
01
02
03
低频电刺激
通过低频电流刺激痉挛肌 肉，调节神经传导，缓解 肌肉紧张和疼痛。
刺激与放松
根据治疗需要，可调整电 刺激的频率、强度和持续 时间，实现肌肉的刺激与 放松。
促进血液循环
低频电刺激有助于促进血 液循环，改善肌肉营养供 给，加速肌肉恢复。
案例一
李先生因车祸导致腿部肌肉痉挛，使 用痉挛肌低频治疗仪后，疼痛明显缓 解，肌肉功能逐渐恢复。
案例二
王女士患有颈椎病，导致手臂肌肉痉 挛，经过一段时间的治疗，手臂肌肉 痉挛得到有效控制，生活质量显著提 高。
04
痉挛肌低频治疗仪的使用 方法与注意事项
使用方法
准备阶段
确保治疗区域清洁干燥，检查仪 器正常工作状态。
遵循医生建议，避免过度治疗。
不适反应
如出现皮肤红肿、瘙痒、疼痛等不适，应立 即停止使用并咨询医生。
仪器保养
定期检查仪器功能，确保安全使用。
安全须知
避免电击
仪器工作时，确保手或其他物品不接 触电极片附近。
避免高温环境
仪器应避免在高温环境中长时间工作。
定期检查
确保仪器接地良好，避免漏电风险。
汇报范围
01
本报告将介绍痉挛肌低频治疗仪 的基本原理、研究方法、实验结 果和结论等方面的内容。
02
报告将着重介绍痉挛肌低频治疗 仪在临床应用中的优势和效果， 以及其可能的应用前景和发展方 向。
02
痉挛肌低频治疗仪概述
定义与特点
定义
痉挛肌低频治疗仪是一种利用低 频电刺激治疗肌肉痉挛、疼痛等 病症的医疗设备。
特点
具有无痛、无创、安全、有效等 特点，适用于多种肌肉痉挛相关 疾病的治疗。
工作原理
01
02
03
低频电刺激
通过低频电流刺激痉挛肌 肉，调节神经传导，缓解 肌肉紧张和疼痛。
刺激与放松
根据治疗需要，可调整电 刺激的频率、强度和持续 时间，实现肌肉的刺激与 放松。
促进血液循环
低频电刺激有助于促进血 液循环，改善肌肉营养供 给，加速肌肉恢复。
案例一
李先生因车祸导致腿部肌肉痉挛，使 用痉挛肌低频治疗仪后，疼痛明显缓 解，肌肉功能逐渐恢复。
案例二
王女士患有颈椎病，导致手臂肌肉痉 挛，经过一段时间的治疗，手臂肌肉 痉挛得到有效控制，生活质量显著提 高。
04
痉挛肌低频治疗仪的使用 方法与注意事项
使用方法
准备阶段
确保治疗区域清洁干燥，检查仪 器正常工作状态。
痉挛肌治疗仪的应用ppt课件
5.定时时间： 一般选择治疗一个患者的时间为20~30min 。
PPT学习交流
6
痉挛肌治疗仪的使用方法
1.痉挛剂和拮抗剂交替刺激：利用先后出现的两组脉冲，分别刺 激患者的痉挛剂和拮抗剂，使二者交替收缩，通过交互抑制使痉 挛肌松弛，并提高拮抗肌的肌力。用这种方法降低肌张力疗效较 好。 方法：只需将A路的两个电极放在痉挛肌的肌腱处，B路的两个 电极放在拮抗肌的肌腹处即可 。
踝关节： 1.腓肠肌——胫
骨前肌 2.比目鱼肌——
胫骨前肌 3.胫后肌——腓
骨长短肌
PPT学习交流
14
上下肢异常运动模式与可能痉挛 的肌肉
（七）足外翻畸形 主要表现为足和踝关节的外翻，也可以伴有足趾的屈曲痉挛。 有可能造成足外翻畸形的肌肉包括：腓骨长短肌、腓肠肌、比 目鱼肌等。
PPT学习交流
15
上下肢异常运动模式与可能痉挛 的肌肉
5.促进恢复肌肉的运动功能及神经再生。
PPT学习交流
22
肌肉的神经支配正常 神经支配。
2、肌肉的失神经支配：当运动神经变形和死亡之后，肌 肉失去神经支配，称为肌肉失去神经支配。肌肉的不 完全失神经支配或部分失神经支配：在神经支配没有 完全丧失时，称为不完全失神经支配或部分失神经支 配。
5.开展单极运动点刺激电疗和穴位电疗。
PPT学习交流
8
上下肢异常运动模式与可能痉挛 的肌肉
（一）肩关节的内收\内旋畸形 主要表现为上臂紧贴同侧胸壁外侧、肘屈、肩内旋并导致前臂 紧贴同侧胸壁的前内侧。 肩关节的内收\内旋畸形的肌肉包括：背阔肌、大圆肌、胸大肌 的锁骨和胸骨附着部分以及肩胛下肌等。
PPT学习交流
PPT学习交流
旋前圆肌—— 旋后肌
11
PPT学习交流
6
痉挛肌治疗仪的使用方法
1.痉挛剂和拮抗剂交替刺激：利用先后出现的两组脉冲，分别刺 激患者的痉挛剂和拮抗剂，使二者交替收缩，通过交互抑制使痉 挛肌松弛，并提高拮抗肌的肌力。用这种方法降低肌张力疗效较 好。 方法：只需将A路的两个电极放在痉挛肌的肌腱处，B路的两个 电极放在拮抗肌的肌腹处即可 。
踝关节： 1.腓肠肌——胫
骨前肌 2.比目鱼肌——
胫骨前肌 3.胫后肌——腓
骨长短肌
PPT学习交流
14
上下肢异常运动模式与可能痉挛 的肌肉
（七）足外翻畸形 主要表现为足和踝关节的外翻，也可以伴有足趾的屈曲痉挛。 有可能造成足外翻畸形的肌肉包括：腓骨长短肌、腓肠肌、比 目鱼肌等。
PPT学习交流
15
上下肢异常运动模式与可能痉挛 的肌肉
5.促进恢复肌肉的运动功能及神经再生。
PPT学习交流
22
肌肉的神经支配正常 神经支配。
2、肌肉的失神经支配：当运动神经变形和死亡之后，肌 肉失去神经支配，称为肌肉失去神经支配。肌肉的不 完全失神经支配或部分失神经支配：在神经支配没有 完全丧失时，称为不完全失神经支配或部分失神经支 配。
5.开展单极运动点刺激电疗和穴位电疗。
PPT学习交流
8
上下肢异常运动模式与可能痉挛 的肌肉
（一）肩关节的内收\内旋畸形 主要表现为上臂紧贴同侧胸壁外侧、肘屈、肩内旋并导致前臂 紧贴同侧胸壁的前内侧。 肩关节的内收\内旋畸形的肌肉包括：背阔肌、大圆肌、胸大肌 的锁骨和胸骨附着部分以及肩胛下肌等。
PPT学习交流
PPT学习交流
旋前圆肌—— 旋后肌
11
痉挛肌治疗仪的应用讲解
痉挛肌治疗仪的参数选择
3.延时时间T1: 延时时间为B组输出脉冲比A组输出脉冲晚出 现的时间。如果交替刺激痉挛肌和拮抗肌， 通常延时时间选择0.1s。其它的电刺激可在 0.5~1.5s之间选择 ；
4.输出强度IA、IB： 输出强度为A、B两组输出脉冲的电流峰值。 电流强度越大，单位时间流过的电量越多， 患者刺激感越强。治疗时电流强度的选择以 引起肌肉明显的收缩反映为 ；
（二）肘屈畸形 主要表现为上肢抗重力的肘屈肌肉张力高。 肘屈畸形痉挛的肌肉主要是肱桡肌，其次是肱二头肌、肱肌和 旋前圆肌
肘关节： 1.肱桡肌——肱三头 肌 2.肱二头肌——肱三 头肌
上下肢异常运动模式与可能痉挛的肌肉
（三）前臂旋前畸形： 主要表现为患者无法抬起手臂。 前臂旋前畸形痉挛的肌肉包括：旋前圆肌和旋前方肌。
1.脉冲宽度TA、TB： 脉冲宽度为一个脉冲在患者身上停留的时间， 单位为ms。脉冲宽度越宽，患者感觉刺激的 越强烈。通常脉冲宽度TA、TB选 择.03~0.5ms ；
2.脉冲周期T： 脉冲周期为一个脉冲的宽度加上这个脉冲的 间歇期所需要的总时间。脉冲的间歇期是指 第一个脉冲结束到第二个脉冲开始的时间。 在脉冲宽度一定的情况下，周期越长，两次 刺激之间的间隔时间越长。通常脉冲周期T选 择1.0~1.5s ；
上下肢异常运动模式与可能痉挛的肌肉
（五）拇指向掌心畸形 主要表现为拇指屈曲向掌心内，拇指不能完成两只捏或三指抓 的动作。 有可能造成拇指向心畸形的痉挛肌肉包括：拇屈长肌、拇内收 肌或大鱼际肌。
上下肢异常运动模式与可能痉挛的肌肉
（六）马蹄足内翻 主要表现为患侧足、踝呈下垂和内翻，可伴有足趾屈曲踝和过 伸痉挛的同时存在。 有可能造成马蹄足内翻畸形的肌肉包括：胫前肌、胫后肌、趾 屈长肌、内侧和外侧腓肠肌、比目鱼肌、拇趾长伸肌、腓骨长 肌等。
痉挛肌低频治疗仪PPT课件
编辑版
6
编辑版
7
编辑版
8
编辑版
9
编辑版
10
注意 事 项
• 1.禁忌症：治疗部位有皮肤破损；急性化脓性炎症；出血 倾向；血栓性静脉炎；活动性肺结核、局部金属异物、对 电流不能赖受者禁用。
• 2.严禁电极直接贴于皮肤，防止灼烧皮肤，如有滑脱由护 士处理。
• 3.治疗前应检查机器、电极、衬垫、导线是否完好，是否 能正常运转。
6.选择治疗时间，轻轻按动定时选择键，按第一次指示灯全亮时，为30分钟，按第二次为 25分钟，依次类推。
7.顺时针方向缓慢调节IA、IB两组输出电流旋钮，使电流IA、IB上升，边调节边观察婴儿 治疗部位，输出电流调到婴儿肌肉明显收缩为准，调节范围为0—99mA，根据婴儿耐 受能力可逐渐增减强度。
8.治疗时间到，定时灯变橙色，蜂鸣器报警，按定时选择键停止，将两路输出电流调节旋 钮逆时针方向调回零位，取下电极，关闭电源开关，拔掉电源插座。
4.调节ቤተ መጻሕፍቲ ባይዱ冲宽度TA、TB(通常参数为0.3ms)
5.根据治疗部位大小，选择适合的电极片，首先将电极线主插头插在输出插口上，再将其 电极片插于电源线的电极插头上，将配套的布套先浸湿于温水中后取出，套于电极片 上（两层布的一面贴在导电黑面上），将A路输出的两个电极片安放于痉挛肌两端的肌 腱处，再将B路的两个电极片安放在其对抗肌的肌腹两端（两层布的一面贴在导电黑面 上），用弹力绷带固定好。
痉挛肌低频治疗仪的操作
罗燕
编辑版
1
护理目标
• KX—3A、KX—3B两 组电流的交互抑制使 痉挛肌松弛从而改善 肢体功能。
编辑版
2
操作步骤
一、评估 • 患儿病情 • 意识 • 合作程度 • 贴电极片位置的皮肤情况 • 向家属解释说明

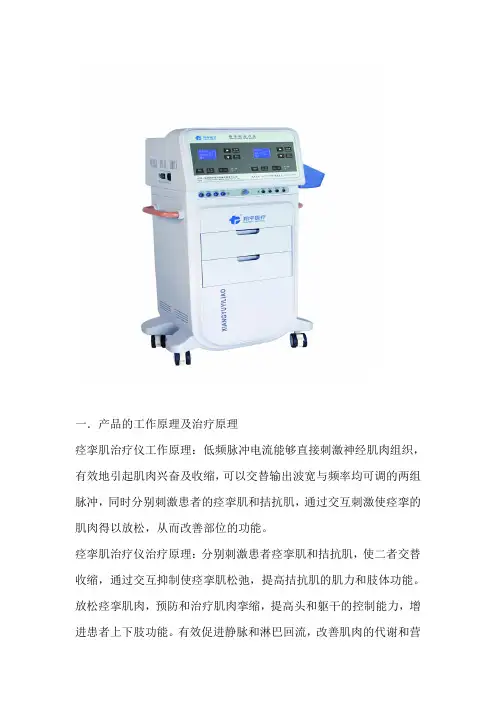

痉挛肌治疗仪的应用
一．产品的工作原理及治疗原理
痉挛肌治疗仪工作原理：低频脉冲电流能够直接刺激神经肌肉组织，有效地引起肌肉兴奋及收缩，可以交替输出波宽与频率均可调的两组脉冲，同时分别刺激患者的痉挛肌和拮抗肌，通过交互刺激使痉挛的肌肉得以放松，从而改善部位的功能。
痉挛肌治疗仪治疗原理：分别刺激患者痉挛肌和拮抗肌，使二者交替收缩，通过交互抑制使痉挛肌松弛，提高拮抗肌的肌力和肢体功能。
放松痉挛肌肉，预防和治疗肌肉挛缩，提高头和躯干的控制能力，增
进患者上下肢功能。
有效促进静脉和淋巴回流，改善肌肉的代谢和营
养，降低肌肉纤维变性，预防肌肉结缔组织的变厚、变短和硬化，防止和治疗软组织挛缩。
二．产品的适用症、禁忌症
适用症：痉挛性瘫痪，脑血管意外后遗症轻度瘫痪，儿童脑性瘫痪，产后引起的痉挛性瘫痪，多发硬化性瘫痪，脑脊髓外伤引起的痉挛性瘫痪、其他疾病造成的肌张力高的患者。
禁忌症：肌萎缩侧索硬化症，多发性硬化症的病理进展恶化期，带有心脏起搏器者，恶性肿瘤，结核病，血栓性静脉炎，破伤风。
三．产品的注意事项
1.仪器工作周围不要有强烈的电器干扰，不可与高频、超短波、微波等强辐射场源设备在一起工作。
2.电极放置在人体后，不要开关电源，否则患者会有瞬间的电击感，应在开机后固定电极，在关机前去下电极。
3.使用中患者的治疗部位不要移动，否则容易造成接触不良。
4.仪器工作时不应用布蒙盖影响仪器散热。
5.治疗仪长期不用时应该拔下电源插头，还应注意防潮防尘。
四．产品的优势
有吸附电极（方便、快捷、安全、有拔罐效果）；
可以做电针灸和附带笔形电极；
有可以同时治疗多人仪器；
有专业售后（48小时内到达，竭诚为您服务）。
痉挛肌低频治疗仪
整理课件
6
整理课件
7
整理课件
8
整理课件
9
整理课件
10
注意 事 项
• 1.禁忌症：治疗部位有皮肤破损；急性化脓性炎症；出血 倾向；血栓性静脉炎；活动性肺结核、局部金属异物、对 电流不能赖受者禁用。
• 2.严禁电极直接贴于皮肤，防止灼烧皮肤，如有滑脱由护 士处理。
• 3.治疗前应检查机器、电极、衬垫、导线是否完好，是否 能正常运转。
6.选择治疗时间，轻轻按动定时选择键，按第一次指示灯全亮时，为30分钟，按第二次为 25分钟，依次类推。
7.顺时针方向缓慢调节IA、IB两组输出电流旋钮，使电流IA、IB上升，边调节边观察婴儿 治疗部位，输出电流调到婴儿肌肉明显收缩为准，调节范围为0—99mA，根据婴儿耐 受能力可逐渐增减强度。
8.治疗时间到，定时灯变橙色，蜂鸣器报警，按定时选择键停止，将两路输出电流调节旋 钮逆时针方向调回零位，取下电极，关闭电源开关，拔掉电源插座。
• （2）环境准备：环境安静舒适。 • （3）护士准备：操作前洗手。 • （4）婴儿准备：嘱家属做好婴儿的准备工
作。
整理课件
4
整理课件
5
操作步骤
1.核对婴儿的姓名、性别、年龄。
2..连接电源，打开电源开关，定时指示灯发绿光，蜂鸣器报警，仪器处于初始状态。
3.顺时针旋转调节钮调节脉冲周期T，再调节延迟时间T1，即T＞T1。
痉挛肌低频治疗仪的操作
整理课件
1
护理目标
• KX—3A、KX—3B两 组电流的交互抑制使 痉挛肌松弛从而改善 肢体功能。
整理课件
2
操作步骤
一、评估 • 患儿病情 • 意识 • 合作程度 • 贴电极片位置的皮肤情况 • 向家属解释说明
痉挛肌低频治疗仪
ppt课件完整
6
ppt课件完整
7
ppt课件完整
8
ppt课件完整
9
ppt课件完整
10
注意 事 项
• 1.禁忌症：治疗部位有皮肤破损；急性化脓性炎症；出血 倾向；血栓性静脉炎；活动性肺结核、局部金属异物、对 电流不能赖受者禁用。
• 2.严禁电极直接贴于皮肤，防止灼烧皮肤，如有滑脱由护 士处理。
6.选择治疗时间，轻轻按动定时选择键，按第一次指示灯全亮时，为30分钟，按第二次为 25分钟，依次类推。
7.顺时针方向缓慢调节IA、IB两组输出电流旋钮，使电流IA、IB上升，边调节边观察婴儿 治疗部位，输出电流调到婴儿肌肉明显收缩为准，调节范围为0—99mA，根据婴儿耐 受能力可逐渐增减强度。
8.治疗时间到，定时灯变橙色，蜂鸣器报警，按定时选择键停止，将两路输出电流调节旋 钮逆时针方向调回零位，取下电极，关闭电源开关，拔掉电源插座。
• 3.治疗前应检查机器、电极、衬垫、导线是否完好，是否 能正常运转。
• 4.治疗部位有皮肤破损，应禁止进行电极治疗。 • 5.治疗过程中注意观察婴儿有无不适的表现，如有及时正
确处理。 • 6.电极间无电阻时不可相碰，以防短路。 • 7.禁忌将主动肌和拮抗肌的电极片放错位置。 • 8.专用布套用后浸泡于含氯制剂中消毒。
ppt课件完整
11
ppt课件完整
12
感谢亲观看此幻灯片，此课件部分内容来源于网络， 如有侵权请及时联系我们删除，谢谢配合！
4.调节脉冲宽度TA、TB(通常参数为0.3ms)
5.根据治疗部位大小，选择适合的电极片，首先将电极线主插头插在输出插口上，再将其 电极片插于电源线的电极插头上，将配套的布套先浸湿于温水中后取出，套于电极片 上（两层布的一面贴在导电黑面上），将A路输出的两个电极片安放于痉挛肌两端的肌 腱处，再将B路的两个电极片安放在其对抗肌的肌腹两端（两层布的一面贴在导电黑面 上），用弹力绷带固定好。
痉挛肌低频治疗仪
促进血液循环
痉挛肌低频治疗仪可以 促进血液循环，加速新 陈代谢，有助于受损组
织的修复。
提高生活质量
通过缓解疼痛和改善肌 肉功能，患者的生活质 量可以得到显著提高。
临床案例分享
01
张先生因中风导致右侧肢体偏瘫 ，经过一段时间的痉挛肌低频治 疗仪治疗，右侧肢体肌肉力量逐 渐恢复，运动功能明显改善。
02
需要专业指导
使用痉挛肌低频治疗仪需 要专业的指导，患者不能 随意自行操作，以免造成 不必要的伤害。
依赖性
长期使用痉挛肌低频治疗 仪可能会使患者产生依赖 性，影响治疗效果。
未来发展方向
智能化
未来痉挛肌低频治疗仪将更加智能化 ，能够根据患者的具体情况自动调整 电刺激的强度和频率，提高治疗效果 。
多功能化
未来研究可以进一步探讨痉挛肌低频 治疗仪的作用机制和长期疗效，为临 床治疗提供更多依据。
对于不同疾病引起的肌肉痉挛，应根 据患者的具体情况选择合适的治疗参 数和方案。
随着技术的不断进步，期待痉挛肌低 频治疗仪在未来能够实现更加智能化 患有多发性硬化，长期卧 床导致肌肉萎缩，经过痉挛肌低 频治疗仪治疗，肌肉萎缩程度减 轻，肌肉力量逐渐增强。
04
CATALOGUE
痉挛肌低频治疗仪的优势与局限性
优势分析
安全性高
痉挛肌低频治疗仪采用低频电刺激，对人体的副作用较小，安全性较 高。
操作简便
痉挛肌低频治疗仪操作简单，患者可以自行在家中进行治疗，方便快 捷。
疗效显著
痉挛肌低频治疗仪对于缓解肌肉痉挛、疼痛等症状具有显著疗效，能 够有效地改善患者的运动功能和生活质量。
适用范围广
痉挛肌低频治疗仪适用于多种肌肉痉挛和疼痛的治疗，如颈椎病、腰 椎间盘突出、关节炎等。
痉挛肌低频治疗仪
确处理。 • 6.电极间无电阻时不可相碰，以防短路。 • 7.禁忌将主动肌和拮抗肌的电极片放错位置。 • 8.专用布套用后浸泡于含氯制剂中消毒。
谢谢大家！
注意 事 项
• 1.禁忌症：治疗部位有皮肤破损；急性化脓性炎症；出血 倾向；血栓性静脉炎；活动性肺结核、局部金属异物、对 电流不能赖受者禁用。
• 2.严禁电极直接贴于皮肤，防止灼烧皮肤，如有滑脱由护 士处理。
• 3.治疗前应检查机器、电极、衬垫、导线是否完好，是否 能正常运转。
• 4.治疗部位有皮肤破损，应禁止进行电极治疗。 • 5.治疗过程中注意观察婴儿有无不适的表现，如有及时正
电极片插于电源线的电极插头上，将配套的布套先浸湿于温水中后取出，套于电极片 上（两层布的一面贴在导电黑面上），将A路输出的两个电极片安放于痉挛肌两端的 肌腱处，再将B路的两个电极片安放在其对抗肌的肌腹两端（两层布的一面贴在导电 黑面上），用弹力绷带固定好。 6.选择治疗时间，轻轻按动定时选择键，按第一次指示灯全亮时，为30分钟，按第二次为 25分钟，依次类推。 7.顺时针方向缓慢调节IA、IB两组输出电流旋钮，使电流IA、IB上升，边调节边观察婴儿 治疗部位，输出电流调到婴儿肌肉明显收缩为准，调节范围为0—99mA，根据婴儿耐 受能力可逐渐增减强度。 8.治疗时间到，定时灯变橙色，蜂鸣器报警，按定时选择键停止，将两路输出电流调节旋 钮逆时针方向调回零位，取下电极，关闭电源开关，拔掉电源插座。
痉挛肌低频治疗仪
护理目标
• KX—3A、KX—3B两 组电流的交互抑制使 痉挛肌松弛从而改善 肢体功能。
操作步骤
一、评估 • 患儿病情 • 意识 • 合作程度 • 贴电极片位置的皮肤情况 • 向家属解释说明
二、准备
• （1）用物准备：痉挛肌治疗仪、专用圆形 布套、快速手消毒剂、水。
谢谢大家！
注意 事 项
• 1.禁忌症：治疗部位有皮肤破损；急性化脓性炎症；出血 倾向；血栓性静脉炎；活动性肺结核、局部金属异物、对 电流不能赖受者禁用。
• 2.严禁电极直接贴于皮肤，防止灼烧皮肤，如有滑脱由护 士处理。
• 3.治疗前应检查机器、电极、衬垫、导线是否完好，是否 能正常运转。
• 4.治疗部位有皮肤破损，应禁止进行电极治疗。 • 5.治疗过程中注意观察婴儿有无不适的表现，如有及时正
电极片插于电源线的电极插头上，将配套的布套先浸湿于温水中后取出，套于电极片 上（两层布的一面贴在导电黑面上），将A路输出的两个电极片安放于痉挛肌两端的 肌腱处，再将B路的两个电极片安放在其对抗肌的肌腹两端（两层布的一面贴在导电 黑面上），用弹力绷带固定好。 6.选择治疗时间，轻轻按动定时选择键，按第一次指示灯全亮时，为30分钟，按第二次为 25分钟，依次类推。 7.顺时针方向缓慢调节IA、IB两组输出电流旋钮，使电流IA、IB上升，边调节边观察婴儿 治疗部位，输出电流调到婴儿肌肉明显收缩为准，调节范围为0—99mA，根据婴儿耐 受能力可逐渐增减强度。 8.治疗时间到，定时灯变橙色，蜂鸣器报警，按定时选择键停止，将两路输出电流调节旋 钮逆时针方向调回零位，取下电极，关闭电源开关，拔掉电源插座。
痉挛肌低频治疗仪
护理目标
• KX—3A、KX—3B两 组电流的交互抑制使 痉挛肌松弛从而改善 肢体功能。
操作步骤
一、评估 • 患儿病情 • 意识 • 合作程度 • 贴电极片位置的皮肤情况 • 向家属解释说明
二、准备
• （1）用物准备：痉挛肌治疗仪、专用圆形 布套、快速手消毒剂、水。
痉挛肌低频治疗仪
整理课件
6
整理课件
7
整理课件
8
整理课件
9
整理课件
10
注意 项
• 1.禁忌症：治疗部位有皮肤破损；急性化脓性炎症；出血 倾向；血栓性静脉炎；活动性肺结核、局部金属异物、对 电流不能赖受者禁用。
• 2.严禁电极直接贴于皮肤，防止灼烧皮肤，如有滑脱由护 士处理。
• 3.治疗前应检查机器、电极、衬垫、导线是否完好，是否 能正常运转。
4.调节脉冲宽度TA、TB(通常参数为0.3ms)
5.根据治疗部位大小，选择适合的电极片，首先将电极线主插头插在输出插口上，再将其 电极片插于电源线的电极插头上，将配套的布套先浸湿于温水中后取出，套于电极片 上（两层布的一面贴在导电黑面上），将A路输出的两个电极片安放于痉挛肌两端的肌 腱处，再将B路的两个电极片安放在其对抗肌的肌腹两端（两层布的一面贴在导电黑面 上），用弹力绷带固定好。
6.选择治疗时间，轻轻按动定时选择键，按第一次指示灯全亮时，为30分钟，按第二次为 25分钟，依次类推。
7.顺时针方向缓慢调节IA、IB两组输出电流旋钮，使电流IA、IB上升，边调节边观察婴儿 治疗部位，输出电流调到婴儿肌肉明显收缩为准，调节范围为0—99mA，根据婴儿耐 受能力可逐渐增减强度。
8.治疗时间到，定时灯变橙色，蜂鸣器报警，按定时选择键停止，将两路输出电流调节旋 钮逆时针方向调回零位，取下电极，关闭电源开关，拔掉电源插座。
• （2）环境准备：环境安静舒适。 • （3）护士准备：操作前洗手。 • （4）婴儿准备：嘱家属做好婴儿的准备工
作。
整理课件
4
整理课件
5
操作步骤
1.核对婴儿的姓名、性别、年龄。
2..连接电源，打开电源开关，定时指示灯发绿光，蜂鸣器报警，仪器处于初始状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
5.定时时间： 一般选择治疗一个患者的时间为20~30min 。
PPT学习交流
6
痉挛肌治疗仪的使用方法
1.痉挛剂和拮抗剂交替刺激：利用先后出现的两组脉冲，分别刺 激患者的痉挛剂和拮抗剂，使二者交替收缩，通过交互抑制使痉 挛肌松弛，并提高拮抗肌的肌力。用这种方法降低肌张力疗效较 好。 方法：只需将A路的两个电极放在痉挛肌的肌腱处，B路的两个 电极放在拮抗肌的肌腹处即可 。
膝关节： 1.半膜肌——股 直肌 2.股二头肌—— 股四头肌
PPT学习交流
17
上下肢异常运动模式与可能痉挛 的肌肉
（十）跖趾关节：1.短屈肌——短伸肌2.拇内收肌——拇外展肌 （十一）跖间关节：拇指长伸肌——拇指长屈肌
PPT学习交流
3
1、通过交互刺激等是痉挛的肌肉得到放松 ；
2、延迟病变肌肉的萎缩 ；
低频脉冲电 流的作用
3、防止肌肉大量失水、防止发生电解质及酶系 统的破坏 ；
4、保留肌中结缔组织的正常功能，防止其挛 缩和束间凝集 ；
5、抑制肌肉的纤维化，防止肌肉结缔组织的 变厚、变短和硬化 ；
6、促进恢复肌肉的运动功能。
4.单独刺激一块或两块肌肉，锻炼肌肉，牵拉关节周围软组织， 以引起关节活动，改善关节一个或两个方向的活动受限，增加 关节的活动范围。 方法：如果关节活动度只有一个方向受限，只需只需将A路或B 路的两个电极放在需要治疗的肌肉两端即可；如果关节活动度 有两个方向受限，那么需要用两路输出，将A路或B路的两个电 极分别放在所要治疗的两块肌肉两端即可。
（八）伸膝畸形 主要表现为伸膝、踝跖屈内翻畸形。 有可能造成伸膝畸形和功能障碍的肌肉包括：髂腰肌、臀大肌、 股直肌、股内侧肌、股外侧肌、股中间肌、腘绳肌等。
PPT学习交流
16
上下肢异常运动模式与可能痉挛 的肌肉
（九）屈膝畸形 主要表现为患侧膝关节屈曲。 有可能造成屈膝畸形的肌肉包括：内侧腘绳肌（半腱肌、半膜 肌）、外侧腘绳肌（股二头肌）和股四头肌。
PPT学习交流
旋前圆肌—— 旋后肌
11
上下肢异常运动模式与可能痉挛 的肌肉
（四）屈腕畸形 主要表现为手腕屈曲，在日常生活中很难将患手插入开口较窄 的物件内。 可能造成屈腕的肌肉包括：指浅屈肌、尺侧腕屈肌、桡侧腕屈 肌。
PPT学习交流
腕关节： 1.指浅屈肌— —桡侧腕短伸 肌 2.尺侧腕屈 肌——尺侧腕 伸肌 3.桡侧腕屈 肌——桡侧腕 伸肌
9
上下肢异常运动模式与可能痉挛 的肌肉
（二）肘屈畸形 主要表现为上肢抗重力的肘屈肌肉张力高。 肘屈畸形痉挛的肌肉主要是肱桡肌，其次是肱二头肌、肱肌和 旋前圆肌
PPT学习交流
肘关节： 1.肱桡肌——肱三头 肌 2.肱二头肌——肱三 头肌
10
上下肢异常运动模式与可能痉挛 的肌肉
（三）前臂旋前畸形： 主要表现为患者无法抬起手臂。 前臂旋前畸形痉挛的肌肉包括：旋前圆肌和旋前方肌。
PPT学习交流
4
痉挛肌治疗仪的参数选择
1.脉冲宽度TA、TB： 脉冲宽度为一个脉冲在患者身上停留的时间， 单位为ms。脉冲宽度越宽，患者感觉刺激的 越强烈。通常脉冲宽度TA、TB选 择.03~0.5ms ；
2.脉冲周期T： 脉冲周期为一个脉冲的宽度加上这个脉冲的 间歇期所需要的总时间。脉冲的间歇期是指 第一个脉冲结束到第二个脉冲开始的时间。 在脉冲宽度一定的情况下，周期越长，两次 刺激之间的间隔时间越长。通常脉冲周期T选 择1.0~1.5s ；
12
上下肢异常运动模式与可能痉挛 的肌肉
（五）拇指向掌心畸形 主要表现为拇指屈曲向掌心内，拇指不能完成两只捏或三指抓 的动作。 有可能造成拇指向心畸形的痉挛肌肉包括：拇屈长肌、拇内收 肌或大鱼际肌。
PPT学习交流
13
上下肢异常运动模式与可能痉挛 的肌肉
（六）马蹄足内翻 主要表现为患侧足、踝呈下垂和内翻，可伴有足趾屈曲踝和过 伸痉挛的同时存在。 有可能造成马蹄足内翻畸形的肌肉包括：胫前肌、胫后肌、趾 屈长肌、内侧和外侧腓肠肌、比目鱼肌、拇趾长伸肌、腓骨长 肌等。
5.开展单极运动点刺激电疗和穴位电疗。
PPT学习交流
8
上下肢异常运动模式与可能痉挛 的肌肉
（一）肩关节的内收\内旋畸形 主要表现为上臂紧贴同侧胸壁外侧、肘屈、肩内旋并导致前臂 紧贴同侧胸壁的前内侧。 肩关节的内收\内旋畸形的肌肉包括：背阔肌、大圆肌、胸大肌 的锁骨和胸骨附着部分以及肩胛下肌等。
PPT学习交流
2.单纯刺激拮抗肌，减低痉挛肌的张力，增加关节的活动度。 方法：只需将A路或B路的两个电极放在拮抗肌的两端即可。
3.单纯刺激痉挛肌以减低肌张力，这种治疗方法，疗效持续时 间比较短。同时还要考虑到，痉挛肌应避免长时间刺激。 方法：只需将A路或B路的两个电极放在痉挛肌的两端即可。
PPT学习交流
7
痉挛肌治疗仪的使用方法
痉挛肌治疗仪的 应用
儿童康复科----
PPT学习交流
1
痉挛的定义
比较公认的痉挛的定义 为：痉挛是一种以牵张反射 兴奋性增高所致的以速度依 赖性肌肉张力增高为特征的 运动障碍，并伴随有腱反射 的亢进 。
PPT学习交流
2
痉挛肌治疗仪
痉挛肌治疗仪
是低频脉冲物理治疗仪，可用于上运动神经元 损伤后的正常肌肉的电刺激治疗。该治疗仪的最大 特点是可以交替输出波宽与频率均可调的两组脉冲， 分别刺激患者的痉挛肌和拮抗肌。通过两组电流的 交互抑制使痉挛肌松弛，从而改善肢体功能
PPT学习交流
5
痉挛肌治疗仪的参数选择
3.延时时间T1: 延时时间为B组输出脉冲比A组输出脉冲晚出 现的时间。如果交替刺激痉挛肌和拮抗肌， 通常延时时间选择0.1s。其它的电刺激可在 0.5~1.5s之间选择 ；
4.输出强度IA、IB： 输出强度为A、B两组输出脉冲的电流峰值。 电流强度越大，单位时间流过的电量越多， 患者刺激感越强。治疗时电流强度的选择以 引起肌肉明显的收缩反映为 ；
踝关节： 1.腓肠肌——胫
骨前肌 2.比目鱼肌——
胫骨前肌 3.胫后肌——腓
骨长短肌
PPT学习交流
14
上下肢异常运动模式与可能痉挛 的肌肉
（七）足外翻畸形 主要表现为足和踝关节的外翻，也可以伴有足趾的屈曲痉挛。 有可能造成足外翻畸形的肌肉包括：腓骨长短肌、腓肠肌、比 目鱼肌等。Biblioteka PPT学习交流15
上下肢异常运动模式与可能痉挛 的肌肉
PPT学习交流
6
痉挛肌治疗仪的使用方法
1.痉挛剂和拮抗剂交替刺激：利用先后出现的两组脉冲，分别刺 激患者的痉挛剂和拮抗剂，使二者交替收缩，通过交互抑制使痉 挛肌松弛，并提高拮抗肌的肌力。用这种方法降低肌张力疗效较 好。 方法：只需将A路的两个电极放在痉挛肌的肌腱处，B路的两个 电极放在拮抗肌的肌腹处即可 。
膝关节： 1.半膜肌——股 直肌 2.股二头肌—— 股四头肌
PPT学习交流
17
上下肢异常运动模式与可能痉挛 的肌肉
（十）跖趾关节：1.短屈肌——短伸肌2.拇内收肌——拇外展肌 （十一）跖间关节：拇指长伸肌——拇指长屈肌
PPT学习交流
3
1、通过交互刺激等是痉挛的肌肉得到放松 ；
2、延迟病变肌肉的萎缩 ；
低频脉冲电 流的作用
3、防止肌肉大量失水、防止发生电解质及酶系 统的破坏 ；
4、保留肌中结缔组织的正常功能，防止其挛 缩和束间凝集 ；
5、抑制肌肉的纤维化，防止肌肉结缔组织的 变厚、变短和硬化 ；
6、促进恢复肌肉的运动功能。
4.单独刺激一块或两块肌肉，锻炼肌肉，牵拉关节周围软组织， 以引起关节活动，改善关节一个或两个方向的活动受限，增加 关节的活动范围。 方法：如果关节活动度只有一个方向受限，只需只需将A路或B 路的两个电极放在需要治疗的肌肉两端即可；如果关节活动度 有两个方向受限，那么需要用两路输出，将A路或B路的两个电 极分别放在所要治疗的两块肌肉两端即可。
（八）伸膝畸形 主要表现为伸膝、踝跖屈内翻畸形。 有可能造成伸膝畸形和功能障碍的肌肉包括：髂腰肌、臀大肌、 股直肌、股内侧肌、股外侧肌、股中间肌、腘绳肌等。
PPT学习交流
16
上下肢异常运动模式与可能痉挛 的肌肉
（九）屈膝畸形 主要表现为患侧膝关节屈曲。 有可能造成屈膝畸形的肌肉包括：内侧腘绳肌（半腱肌、半膜 肌）、外侧腘绳肌（股二头肌）和股四头肌。
PPT学习交流
旋前圆肌—— 旋后肌
11
上下肢异常运动模式与可能痉挛 的肌肉
（四）屈腕畸形 主要表现为手腕屈曲，在日常生活中很难将患手插入开口较窄 的物件内。 可能造成屈腕的肌肉包括：指浅屈肌、尺侧腕屈肌、桡侧腕屈 肌。
PPT学习交流
腕关节： 1.指浅屈肌— —桡侧腕短伸 肌 2.尺侧腕屈 肌——尺侧腕 伸肌 3.桡侧腕屈 肌——桡侧腕 伸肌
9
上下肢异常运动模式与可能痉挛 的肌肉
（二）肘屈畸形 主要表现为上肢抗重力的肘屈肌肉张力高。 肘屈畸形痉挛的肌肉主要是肱桡肌，其次是肱二头肌、肱肌和 旋前圆肌
PPT学习交流
肘关节： 1.肱桡肌——肱三头 肌 2.肱二头肌——肱三 头肌
10
上下肢异常运动模式与可能痉挛 的肌肉
（三）前臂旋前畸形： 主要表现为患者无法抬起手臂。 前臂旋前畸形痉挛的肌肉包括：旋前圆肌和旋前方肌。
PPT学习交流
4
痉挛肌治疗仪的参数选择
1.脉冲宽度TA、TB： 脉冲宽度为一个脉冲在患者身上停留的时间， 单位为ms。脉冲宽度越宽，患者感觉刺激的 越强烈。通常脉冲宽度TA、TB选 择.03~0.5ms ；
2.脉冲周期T： 脉冲周期为一个脉冲的宽度加上这个脉冲的 间歇期所需要的总时间。脉冲的间歇期是指 第一个脉冲结束到第二个脉冲开始的时间。 在脉冲宽度一定的情况下，周期越长，两次 刺激之间的间隔时间越长。通常脉冲周期T选 择1.0~1.5s ；
12
上下肢异常运动模式与可能痉挛 的肌肉
（五）拇指向掌心畸形 主要表现为拇指屈曲向掌心内，拇指不能完成两只捏或三指抓 的动作。 有可能造成拇指向心畸形的痉挛肌肉包括：拇屈长肌、拇内收 肌或大鱼际肌。
PPT学习交流
13
上下肢异常运动模式与可能痉挛 的肌肉
（六）马蹄足内翻 主要表现为患侧足、踝呈下垂和内翻，可伴有足趾屈曲踝和过 伸痉挛的同时存在。 有可能造成马蹄足内翻畸形的肌肉包括：胫前肌、胫后肌、趾 屈长肌、内侧和外侧腓肠肌、比目鱼肌、拇趾长伸肌、腓骨长 肌等。
5.开展单极运动点刺激电疗和穴位电疗。
PPT学习交流
8
上下肢异常运动模式与可能痉挛 的肌肉
（一）肩关节的内收\内旋畸形 主要表现为上臂紧贴同侧胸壁外侧、肘屈、肩内旋并导致前臂 紧贴同侧胸壁的前内侧。 肩关节的内收\内旋畸形的肌肉包括：背阔肌、大圆肌、胸大肌 的锁骨和胸骨附着部分以及肩胛下肌等。
PPT学习交流
2.单纯刺激拮抗肌，减低痉挛肌的张力，增加关节的活动度。 方法：只需将A路或B路的两个电极放在拮抗肌的两端即可。
3.单纯刺激痉挛肌以减低肌张力，这种治疗方法，疗效持续时 间比较短。同时还要考虑到，痉挛肌应避免长时间刺激。 方法：只需将A路或B路的两个电极放在痉挛肌的两端即可。
PPT学习交流
7
痉挛肌治疗仪的使用方法
痉挛肌治疗仪的 应用
儿童康复科----
PPT学习交流
1
痉挛的定义
比较公认的痉挛的定义 为：痉挛是一种以牵张反射 兴奋性增高所致的以速度依 赖性肌肉张力增高为特征的 运动障碍，并伴随有腱反射 的亢进 。
PPT学习交流
2
痉挛肌治疗仪
痉挛肌治疗仪
是低频脉冲物理治疗仪，可用于上运动神经元 损伤后的正常肌肉的电刺激治疗。该治疗仪的最大 特点是可以交替输出波宽与频率均可调的两组脉冲， 分别刺激患者的痉挛肌和拮抗肌。通过两组电流的 交互抑制使痉挛肌松弛，从而改善肢体功能
PPT学习交流
5
痉挛肌治疗仪的参数选择
3.延时时间T1: 延时时间为B组输出脉冲比A组输出脉冲晚出 现的时间。如果交替刺激痉挛肌和拮抗肌， 通常延时时间选择0.1s。其它的电刺激可在 0.5~1.5s之间选择 ；
4.输出强度IA、IB： 输出强度为A、B两组输出脉冲的电流峰值。 电流强度越大，单位时间流过的电量越多， 患者刺激感越强。治疗时电流强度的选择以 引起肌肉明显的收缩反映为 ；
踝关节： 1.腓肠肌——胫
骨前肌 2.比目鱼肌——
胫骨前肌 3.胫后肌——腓
骨长短肌
PPT学习交流
14
上下肢异常运动模式与可能痉挛 的肌肉
（七）足外翻畸形 主要表现为足和踝关节的外翻，也可以伴有足趾的屈曲痉挛。 有可能造成足外翻畸形的肌肉包括：腓骨长短肌、腓肠肌、比 目鱼肌等。Biblioteka PPT学习交流15
上下肢异常运动模式与可能痉挛 的肌肉
