台达伺服问答
台达伺服常见故障分析与解决
1.增量型伺服初次上电报警解决步骤:报警代码涉及参数设定值AL013 P2-15 0AL014 P2-16 0AL015 P2-17 0更改完参数,需重新上电。
2.绝对值伺服初次上电报警解决步骤:除了以上问题,还有绝对值伺服本身的设定参数。
绝对值伺服上电会报AL060绝对值伺服设定步骤:2-08先设30再设28(断电上电)2-6912-082712-7110-491看0-510-523.测试过程中,出现报警及解决方法:报警代码涉及参数(故障原因)设定值(或修改方法)AL006 启动短时间报警电机堵转,UVW接错AL011 位置检出器异常查看编码器线,或排除干扰AL018 若是伴随AL011出现按AL011处理AL009 P2-35上限值检查负载或者电子齿轮比设定AL018 确认以下条件是否产生:P1-76<电机转速与146419.810660电机转速?P???正确设定参数P1-76与P1-46:P1-76>电机转速与146419.8106AL024 编码器初始磁场错误(磁场位置UVW错误电机接地端是否正常接地2.编码器讯号线,是否有与电源或大电流的线路分开,避免干扰源的产生3.位置检出器的线材是否使用隔离线AL026 1.电机接地端是否正常接地2.编码器讯号线,是否有1.请将UVW接头的接地端(绿色)与驱动器的散热部分与电源或大电流的线路分开,避免干扰源的产生3.位置检出器的线材连接2.请检查编码器讯号线,是否有与电源或大电流的线路确实的分隔开3.请使用含隔离网的线材4.当运行过程中电机出现明显的抖动或震动:需手动调增益看看效果手动模式调增益:当P2-32设定为0时,速度回路的比例增益(P2-04),积分增益(P2-06),和前馈增益(P2-07),可自由设定。
比例增益:增加增益会提高速度回路响应带宽积分增益:增加增益会提高速度回路低频刚度,并降低稳态误差。
前馈增益:降低相位落后误差另外在排除干扰的过程中需要注意:信号线归结在一起,电源线归结在一起。
台达伺服电机驱动器的常见问题
三相機種的變頻器是否可以接單相入力電源?台達變頻器為單相及三相機種,其最大的差異在於電容的配置。
單相機種會配置比較大的電容,因此若三相機種只接單相入力,可能導致輸出電流不足,且會發生欠相的異常。
為確保系統正常運行,請搭配使用正確的電源系統。
變頻器使用在硬體上需加裝PG卡,在PG卡上的開關設置編碼器為Open-Collector或是Line-Driver型式,並設置正確的電壓大小。
在參數上,設定編碼器每轉的脈波數及輸入脈波型式。
以台達VFD-VE系列變頻器為例,選用EMV-PG01X的PG卡,且編碼器一圈有1024個脈波,為Open-Collector 12V型,此時,PG卡需設置(如下圖)在參數設定方面,需設定參數10-00每轉脈波數為1024。
另外,在設定10-01之前,需先確定該編碼器的脈波型式為AB相、脈波加方向或單一脈波,再加以設定。
之後只要將參數00-04設為7,就可以在使用者顯示的內容看到馬達實際由編碼器回授的轉速。
無感測向量控制a.優異開迴路速度控制,不必滑差補償b.在低度時有高轉矩,不必提供過多之轉矩增強c.更低損耗,更高效率d.更高動力響應- 尤其是階梯式負載e.大馬達有穩定之運轉f.在電流限制,改善滑差控制有較好之表現在台達交流馬達驅動器的輸入電源輸入側電抗器用於變頻器/驅動器輸入端,電抗器保護著靈敏電子設備使其免受變頻器產生的電力雜訊干擾(如電壓凹陷、脈衝、失真、諧波等),而藉由電抗器吸收電源上的突波,更能使變頻器受到良好的保護。
變頻器/驅動器輸出側電抗器在長距離電纜接線應用中,使用IGBT保護型電抗器於馬達與變頻器之間,來減緩dv/dt值及降低馬達端的反射電壓。
使用負載電抗器於輸出端,可抑制負載迅速變化所產生的突波電流,即使是負載短路亦可提供保護。
何謂控速比可控速範圍是以馬達的額定轉速為基準,在定轉矩操作區中為維持額定轉矩,其額定轉速與最低轉速的比值,例如一典型交流伺服馬達的可控速範圍為1000:1,亦即若馬達的額定轉速為2000 rpm/min,其最低轉速為2 rpm/min;而且在此控速範圍內,由無載至額定負載時,其轉速誤差百分比值均能滿足所設定的控速精度,如+-0.01%。
台达PLC之50问

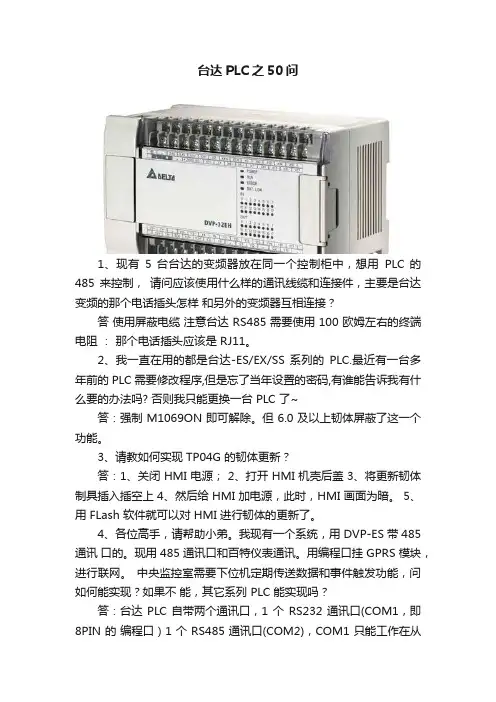

台达PLC之50问1、现有5 台台达的变频器放在同一个控制柜中,想用PLC 的485 来控制,请问应该使用什么样的通讯线缆和连接件,主要是台达变频的那个电话插头怎样和另外的变频器互相连接?答使用屏蔽电缆注意台达 RS485 需要使用 100 欧姆左右的终端电阻:那个电话插头应该是 RJ11。
2、我一直在用的都是台达-ES/EX/SS 系列的PLC.最近有一台多年前的 PLC 需要修改程序,但是忘了当年设置的密码,有谁能告诉我有什么要的办法吗? 否则我只能更换一台 PLC 了~答:强制 M1069ON 即可解除。
但 6.0 及以上韧体屏蔽了这一个功能。
3、请教如何实现 TP04G 的韧体更新?答:1、关闭 HMI 电源; 2、打开 HMI 机壳后盖 3、将更新韧体制具插入插空上 4、然后给 HMI 加电源,此时,HMI 画面为暗。
5、用 FLash 软件就可以对 HMI 进行韧体的更新了。
4、各位高手,请帮助小弟。
我现有一个系统,用 DVP-ES 带 485 通讯口的。
现用 485 通讯口和百特仪表通讯。
用编程口挂 GPRS 模块,进行联网。
中央监控室需要下位机定期传送数据和事件触发功能,问如何能实现?如果不能,其它系列 PLC 能实现吗?答:台达 PLC 自带两个通讯口,1 个 RS232 通讯口(COM1,即8PIN 的编程口)1 个 RS485 通讯口(COM2),COM1 只能工作在从站模式下,不能发数据,COM2 可以工作在主从两种模式下,可以发数据。
所以台达所有 PLC,都不能实现!5、位仁兄:我想知道,上位机和台达的PLC 通讯怎么设置成主从式通讯?用其自带的 485 口。
谢谢!答:上位机和台达的PLC 通讯,多数上位机是主的。
这个不用什么设置,台达PLC 默认就是从站,不需要做任何设置,直接调用MODBUS 协议就可以了。
但我们默认的是ASCII,如果要用RTU,必须把 M1143 置 ON。
台达伺服常见故障分析与解决
1.增量型伺服初次上电报警解决步骤:报警代码涉及参数设定值AL013 P2-15 0AL014 P2-16 0AL015 P2-17 0更改完参数,需重新上电。
2.绝对值伺服初次上电报警解决步骤:除了以上问题,还有绝对值伺服本身的设定参数。
绝对值伺服上电会报AL060绝对值伺服设定步骤:2-08 先设 30 再设 28(断电上电)2-69 12-08 2712-71 10-49 1看0-510-523.测试过程中,出现报警及解决方法:报警代码涉及参数(故障原因)设定值(或修改方法)AL006 启动短时间报警电机堵转, U V W 接错AL011 位置检出器异常查看编码器线,或排除干扰AL018 若是伴随 AL011 出现按 AL011 处理AL009 P2-35 上限值检查负载或者电子齿轮比设定AL018 确认以下条件是否产生:正确设定参数 P1-76 与P1-76< 电机转速与P1-46 :1 46 4 19.8 10 P1-76> 电机转速与61 46 4 19.8 10606电机转速PAL024 AL026编码器初始磁场错误电机接地端是否正常接(磁场位置 UVW 错误地2.编码器讯号线,是否有与电源或大电流的线路分开,避免干扰源的产生3.位置检出器的线材是否使用隔离线1. 电机接地端是否正常 1.请将 UVW 接头的接接地地端(绿2.编码器讯号线,是否有色 )与驱动器的散热部分与电源或大电流的线路分开,避免干扰源的产生3. 位置检出器的线材连接2. 请检查编码器讯号线,是否有与电源或大电流的线路确实的分隔开3. 请使用含隔离网的线材4.当运行过程中电机出现明显的抖动或震动:需手动调增益看看效果手动模式调增益:当P2-32 设定为 0 时,速度回路的比例增益( P2-04), 积分增益( P2-06), 和前馈增益( P2-07), 可自由设定。
比例增益:增加增益会提高速度回路响应带宽积分增益:增加增益会提高速度回路低频刚度,并降低稳态误差。
伺服电动机知识问答
《电动机选配与控制》知识问答题——伺服电动机问答题:1、什么是交流伺服电动机的自转现象?如何避免自转现象?答:自转现象——控制信号消失后,电动机旋转不停的现象称“自转”。
自转现象破坏了伺服性,显然要避免。
克服这一现象方法是把伺服电动机的转子电阻设计的很大,使电动机在失去控制信号,即成单相运行时,正转矩或负转矩的最大值均出现在Sm>1的地方。
当速度n为正时,电磁转矩T为负,当n为负时,T为正,即去掉控制电压后,单相供电的电磁转矩的方向总是与转子转向相反,所以是一个制动转矩。
可使转子迅速停止不会存在自转现象。
2、试说明交流伺服电机的基本工作原理?答:交流伺服电动机的基本结构和原理与电容式单相交流异步电动机类似。
在它的定子铁芯上嵌放着空间互差90°的两个绕组,即励磁绕组和控制绕组。
当励磁绕组加上额定交流电压,控制绕组加上控制信号电压时,在气隙中产生旋转磁场,转子导体切割磁力线而产生感应电流以及电磁力,这个电磁力对转轴形成一个转矩就是电磁转矩,推动转子转动起来。
改变控制电压的大小,就可以控制电动机的启动、停止及转动的快慢,改变控制电压的极性,就可以改变电动机的旋转方向了。
3、在自动控制系统中,伺服电动机起什么作用?对它们性能有什么要求?答:自动控制系统中,伺服电动机作为执行元件。
对它们性能要求有宽广的调速范围、机械特性和调节特性为线性、无“自转”现象——控制电压为零时能立即自行停转、快速响应。
4、试说明交流伺服电动机的基本工作原理?答:交流伺服电动机的基本结构和原理与电容式单相交流异步电动机类似。
在它的定子铁芯上嵌放着空间互差90°的两个绕组,即励磁绕组和控制绕组。
当励磁绕组加上额定交流电压,控制绕组加上控制信号电压时,在气隙中产生旋转磁场,转子导体切割磁力线而产生感应电流以及电磁力,这个电磁力对转轴形成一个转矩就是电磁转矩,推动转子转动起来。
改变控制电压的大小,就可以控制电动机的启动、停止及转动的快慢,改变控制电压的极性,就可以改变电动机的旋转方向了。
伺服驱动器 电机的问与答

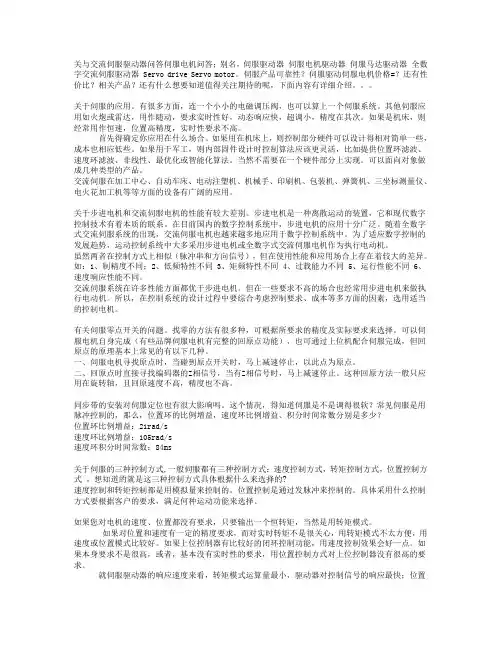

关与交流伺服驱动器问答伺服电机问答;别名,伺服驱动器伺服电机驱动器伺服马达驱动器全数字交流伺服驱动器 Servo drive Servo motor。
伺服产品可靠性?伺服驱动伺服电机价格=?还有性价比?相关产品?还有什么想要知道值得关注期待的呢,下面内容有详细介绍。
关于伺服的应用。
有很多方面,连一个小小的电磁调压阀,也可以算上一个伺服系统。
其他伺服应用如火炮或雷达,用作随动,要求实时性好,动态响应快,超调小,精度在其次。
如果是机床,则经常用作恒速,位置高精度,实时性要求不高。
首先得确定你应用在什么场合。
如果用在机床上,则控制部分硬件可以设计得相对简单一些,成本也相应低些。
如果用于军工,则内部固件设计时控制算法应该更灵活,比如提供位置环滤波、速度环滤波、非线性、最优化或智能化算法。
当然不需要在一个硬件部分上实现。
可以面向对象做成几种类型的产品。
交流伺服在加工中心、自动车床、电动注塑机、机械手、印刷机、包装机、弹簧机、三坐标测量仪、电火花加工机等等方面的设备有广阔的应用。
关于步进电机和交流伺服电机的性能有较大差别。
步进电机是一种离散运动的装置,它和现代数字控制技术有着本质的联系。
在目前国内的数字控制系统中,步进电机的应用十分广泛。
随着全数字式交流伺服系统的出现,交流伺服电机也越来越多地应用于数字控制系统中。
为了适应数字控制的发展趋势,运动控制系统中大多采用步进电机或全数字式交流伺服电机作为执行电动机。
虽然两者在控制方式上相似(脉冲串和方向信号),但在使用性能和应用场合上存在着较大的差异。
如:1、制精度不同;2、低频特性不同 3、矩频特性不同 4、过载能力不同 5、运行性能不同 6、速度响应性能不同。
交流伺服系统在许多性能方面都优于步进电机。
但在一些要求不高的场合也经常用步进电机来做执行电动机。
所以,在控制系统的设计过程中要综合考虑控制要求、成本等多方面的因素,选用适当的控制电机。
有关伺服零点开关的问题。
【VIP专享】台达伺服电机常见问题
ASDA-A2的PUU 单位的意义?如何使用?所谓的PUU (Pulse of User Unit)用户单位,为一个经过电子齿轮比的用户单位,这样的设计,可以让使用者不必自行转换外部实际物理Encoder回授量与电子齿轮间的关系。
例如:ASDA-A2的encoder,每转一圏,物理量将回授1280000个脉波,如果想要改变马逹走一圏时的回授脉波数,例如100000个脉波当作一圏,则可以设P1-44(N) =128;P1-45(M) =10,当马逹转完一圏时,ASDA-A2会收到100000个脉波,这个经过电子齿轮比运算的100000,其单位即为PUU,如果要在控制器内部下逹马逹走两圏的命令时,只需根据所定义的PUU下200000个PUU命令,控制器内部会自动换回其实际的物理量,这个用法很直觉,下图为其运算原理。
一般一直认为同样的负载、同样的惯量(切刀伺服),使用同等转速的2kW马达,惯量比大的马达应该只有好处没有坏处,但事实上在实验过程中发现:切刀驱动不换,原来使用130框号, 2kW 的马达,负载率约120 ~ 140%,负载惯量比1%的马达总是过热,因此当尝试将马达更换为180框号, 2kW,结果换上去后发现速度只要开到800r/min,就会发生ALE02(过电压)或ALE05(回生异常)警示。
两台马达的扭力是一样的,但是原来使用130框号,2kW的马达,当转速达到1200r/min才会达到极限。
从这个例子来看,并不是马达惯量越大越好,那么请问在那些应用场合下惯量比发挥的作用影响大,那些应用场合下扭力的影响大?1. 并不是高惯量就一定好,低惯量就一定差,要看其应用场合。
T= I x α (扭力= 惯量x 角加速度)P= T x ω (功率= 扭力x 角速度)P = I x α x ω所以,同样的功率之下,若惯量提升,加速度必下降,即加减速的特性变差了,当然,角速度也会相对变化,在此我们先假设其运转速度不变。
台达伺服电机常见问题
所谓的PUU (Pulse of User Unit)用户单位,为一个经过电子齿轮比的用户单位,这样的设计,可以让使用者不必自行转换外部实际物理Encoder回授量与电子齿轮间的关系。
例如:ASDA-A2的encoder,每转一圏,物理量将回授1280000个脉波,如果想要改变马逹走一圏时的回授脉波数,例如100000个脉波当作一圏,则可以设P1-44(N) =128;P1-45(M) =10,当马逹转完一圏时,ASDA-A2会收到100000个脉波,这个经过电子齿轮比运算的100000,其单位即为PUU,如果要在控制器内部下逹马逹走两圏的命令时,只需根据所定义的PUU下200000个PUU命令,控制器内部会自动换回其实际的物理量,这个用法很直觉,下图为其运算原理。
一般一直认为同样的负载、同样的惯量(切刀伺服),使用同等1. 并不是高惯量就一定好,低惯量就一定差,要看其应用场合。
T= I x α (扭力= 惯量x 角加速度)P= T x ω (功率= 扭力x 角速度)P = I x α x ω所以,同样的功率之下,若惯量提升,加速度必下降,即加减速的特性变差了,当然,角速度也会相对变化,在此我们先假设其运转速度不变。
I是固定的,当一个系统设定好后(如飞刀系统,因为飞刀不变,但如果用于输送带,惯量则会变,当输送带上的物品变多时,拖的力量需加大)。
所以,你可以利用T= I x α 来估其加减速的大小及所需的扭力α = (目标转速- 初始速度) / (初始速度到目标速度所需时间)若一个系统需1 N-m的扭力,则高惯量与低惯量的马逹皆可逹成时,如果要其反应快一点,转快一点,则低惯量会是比较理想的选择。
用以上的公式,也可以轻而易举的解释,因为低惯量马逹,其转子惯量比较低,转子比较轻,所以要停下来,回生的能量比较少,以同样的速度撞墙,胖子撞的力量会比瘦的大。
总而言之,如果要反应快,加减速特性好,如果扭力值够的话,选用低惯量的马逹会比较理想,如果要求是要大扭力的,如举重物,则可能要选用高惯量的马达。
台达伺服常见故障分析与解决
1.增量型伺服初次上电报警解决步骤:报警代码涉及参数设定值AL013P2-15AL014P2-16AL015P2-17更改完参数,需重新上电。
绝对值伺服初次上电报警解决步骤:除了以上问题,还有绝对值伺服本身的设定参数。
绝对值伺服上电会报AL060绝对值伺服设定步骤:2-08 先设30 再设28(断电上电)2-69 12-08 2712-71 10-49 1看0-510-52测试过程中,出现报警及解决方法:报警代码涉及参数(故障原因)设定值(或修改方法)AL006启动短时间报警电机堵转,U V W 接错AL011位置检出器异常查看编码器线,或排除干扰AL018若是伴随AL011出现按AL011处理AL009P2-35上限值检查负载或者电子齿轮比设定AL018确认以下条件是否产生:P1-76<电机转速与1 46 4 19.8 10660电机转速 P正确设定参数P1-76 与P1-46:P1-76>电机转速与1 46 4 19.8 106AL024编码器初始磁场错误(磁场位置UVW 错误电机接地端是否正常接地2. 编码器讯号线,是否有与电源或大电流的线路分开,避免干扰源的产生3. 位置检出器的线材是否使用隔离线AL0261. 电机接地端是否正常接地2. 编码器讯号线,是否有与电源或大电流的线路分开,避免干扰源的产生3. 位置检出器的线材1. 请将UVW 接头的接地端(绿色)与驱动器的散热部分连接2. 请检查编码器讯号线,是否有与电源或大电流的线路确实的分隔开3. 请使用含隔离网的线材4.当运行过程中电机出现明显的抖动或震动:需手动调增益看看效果手动模式调增益:当P2-32设定为0时,速度回路的比例增益(P2-04),积分增益(P2-06),和前馈增益(P2-07),可自由设定。
比例增益:增加增益会提高速度回路响应带宽积分增益:增加增益会提高速度回路低频刚度,并降低稳态误差。
前馈增益:降低相位落后误差另外在排除干扰的过程中需要注意:。
台达伺服电机常见问题
所谓的PUU (Pulse of User Unit)用户单位,为一个经过电子齿轮比的用户单位,这样的设计,可以让使用者不必自行转换外部实际物理Encoder回授量与电子齿轮间的关系。
例如:ASDA-A2的encoder,每转一圏,物理量将回授1280000个脉波,如果想要改变马逹走一圏时的回授脉波数,例如100000个脉波当作一圏,则可以设P1-44(N) =128;P1-45(M) =10,当马逹转完一圏时,ASDA-A2会收到100000个脉波,这个经过电子齿轮比运算的100000,其单位即为PUU,如果要在控制器内部下逹马逹走两圏的命令时,只需根据所定义的PUU下200000个PUU命令,控制器内部会自动换回其实际的物理量,这个用法很直觉,下图为其运算原理。
一般一直认为同样的负载、同样的惯量(切刀伺服),使用同等1. 并不是高惯量就一定好,低惯量就一定差,要看其应用场合。
T= I x α (扭力= 惯量x 角加速度)P= T x ω (功率= 扭力x 角速度)P = I x α x ω所以,同样的功率之下,若惯量提升,加速度必下降,即加减速的特性变差了,当然,角速度也会相对变化,在此我们先假设其运转速度不变。
I是固定的,当一个系统设定好后(如飞刀系统,因为飞刀不变,但如果用于输送带,惯量则会变,当输送带上的物品变多时,拖的力量需加大)。
所以,你可以利用T= I x α 来估其加减速的大小及所需的扭力α = (目标转速- 初始速度) / (初始速度到目标速度所需时间)若一个系统需1 N-m的扭力,则高惯量与低惯量的马逹皆可逹成时,如果要其反应快一点,转快一点,则低惯量会是比较理想的选择。
用以上的公式,也可以轻而易举的解释,因为低惯量马逹,其转子惯量比较低,转子比较轻,所以要停下来,回生的能量比较少,以同样的速度撞墙,胖子撞的力量会比瘦的大。
总而言之,如果要反应快,加减速特性好,如果扭力值够的话,选用低惯量的马逹会比较理想,如果要求是要大扭力的,如举重物,则可能要选用高惯量的马达。
台达伺服50问
Q3:伺服驱动器输出到电机的UVW三相是否可以互换 ?
A3:不可以,伺服驱动器到电机UVW的接法是唯一的。普通异步电机 输入电源UVW两相互换时电机会反转,事实上伺服电机UVW任意两相 互换电机也会反转,但是伺服电机是有反馈装置的,这样就出现正反馈 会导致电机飞车。伺服驱动器会检测并防止飞车,因此在UVW接错线 后我们看到的现象是电机以很快的速度转过一个角度然后报警过负载 ALE06。
Q30:如果想替换一台普通的1KW四极异步电机应该选择多大功率伺服 电机? A30:普通异步电机与伺服电机之间没有简单的对应关系,基本上可以 说两者控制要求完全不一样。这种情况下只能通过计算负载的惯量/扭 矩/转速等方式来选择伺服电机。
台达伺服50问
Q31:伺服电机正转碰到正向限位后会停下来,为什么这时发反向脉冲 电机却不会反转回来?
台达伺服50问
Q33:伺服驱动器模拟量输入的解析度是多少? A33:-11v~11v为12bit,-0.6875v~0.6875v为11bit。 Q34:台达伺服使用的环境温度是怎样?零下20摄氏度是否可以工作? A34:台达伺服驱动器使用环境温度0~50摄氏度,伺服电机使用环境 温度0~40摄氏度。如果环境温度高于这个范围必要加强空气流动保证 散热。零下20摄氏度时我们不保证伺服能正常工作,需要用户自己去 试验。 Q35:伺服电机带负载停下来时会晃动,感觉电机力不够停不下来,如 果换带刹车的电机是不是会好一些? A35:伺服电机自带的刹车不是用来让电机减速的,是用于在断电的情 况下防止电机轴受外力影响转动,比如垂直安装的场合。
台达伺服电机常见问题.
电机招聘专家所谓的PUU (Pulse of User Unit)使用者单位,為一个经过电子齿轮比的使用者单位,这样的设计,可以让使用者不必自行转换外部实际物理Encoder回授量与电子齿轮间的关係。
例如:ASDA-A2的encoder,每转一圏,物理量将回授1280000个脉波,如果想要改变马逹走一圏时的回授脉波数,例如100000个脉波当作一圏,则可以设P1-44(N) =128;P1-45(M) =10,当马逹转完一圏时,ASDA-A2会收到100000个脉波,这个经过电子齿轮比运算的100000,其单位即為PUU,如果要在控制器内部下逹马逹走两圏的命令时,只需根据所定义的PUU下200000个PUU命令,控制器内部会自动换回其实际的物理量,这个用法狠直觉,下图為其运算原理。
一般一直认為同样的负载、同样的惯量(切刀伺服),使用同等转速的2kW马达,惯量比大的马达应该只有好处没有坏处,但事实上在实验过程中发现:切刀驱动不换,原来使用130框号, 2kW的马达,负载率约120 ~ 140%,负载惯量比1%的马达总是过热,因此当尝试将马达更换為180框号, 2kW,结果换上去后发现速度只要开到800r/min,就会发生ALE02(过电压)或ALE05(回生异常)警示。
两台马达的扭力是一样的,但是原来使用130框号, 2kW的马达,当转速达到1200r/min才会达到极限。
从这个例子来看,并不是马达惯量越大越好,那麼请问在那些应用场合下惯量比发挥的作用影响大,那些应用场合下扭力的影响大?1. 并不是高惯量就一定好,低惯量就一定差,要看其应用场合。
T= I x α(扭力= 惯量x 角加速度) P= T x ω(功率= 扭力x 角速度) P = I x αx ω所以,同样的功率之下,若惯量提升,加速度必下降,即加减速的特性变差了,当然,角速度也会相对变化,在此我们先假设其运转速度不变。
I是固定的,当一个系统设定好后(如飞刀系统,因為飞刀不变,但如果用於输送带,惯量则会变,当输送带上的物品变多时,拖的力量需加大)。
伺服驱动器的问与答
伺服驱动器的问与答关与交流伺服驱动器问答伺服电机问答;别名,伺服驱动器伺服电机驱动器伺服马达驱动器全数字交流伺服驱动器 Servo drive Servo motor。
伺服产品可靠性?伺服驱动伺服电机价格=?还有性价比?相关产品?还有什么想要知道值得关注期待的呢,,,业内众多网友宝贵经验,与您互动,精彩分享,下面内容有详细介绍。
关与交流伺服驱动器的问与答,下面内容有些是原创,也有些是摘录。
权当是对业界同仁抛砖引玉。
关于伺服的应用。
有很多方面,连一个小小的电磁调压阀,也可以算上一个伺服系统。
其他伺服应用如火炮或雷达,用作随动,要求实时性好,动态响应快,超调小,精度在其次。
如果是机床,则经常用作恒速,位置高精度,实时性要求不高。
首先得确定你应用在什么场合。
如果用在机床上,则控制部分硬件可以设计得相对简单一些,成本也相应低些。
如果用于军工,则内部固件设计时控制算法应该更灵活,比如提供位置环滤波、速度环滤波、非线性、最优化或智能化算法。
当然不需要在一个硬件部分上实现。
可以面向对象做成几种类型的产品。
交流伺服在加工中心、自动车床、电动注塑机、机械手、印刷机、包装机、弹簧机、三坐标测量仪、电火花加工机等等方面的设备有广阔的应用。
关于步进电机和交流伺服电机的性能有较大差别。
步进电机是一种离散运动的装置,它和现代数字控制技术有着本质的联系。
在目前国内的数字控制系统中,步进电机的应用十分广泛。
随着全数字式交流伺服系统的出现,交流伺服电机也越来越多地应用于数字控制系统中。
为了适应数字控制的发展趋势,运动控制系统中大多采用步进电机或全数字式交流伺服电机作为执行电动机。
虽然两者在控制方式上相似(脉冲串和方向信号),但在使用性能和应用场合上存在着较大的差异。
如:1、制精度不同;2、低频特性不同 3、矩频特性不同 4、过载能力不同 5、运行性能不同 6、速度响应性能不同。
交流伺服系统在许多性能方面都优于步进电机。
但在一些要求不高的场合也经常用步进电机来做执行电动机。
台达伺服问答
01、问台达交流伺服系统ASDA-M系列所提供DI/O功能与交流伺服系统ASDA-A2系列有何差异?答台达交流伺服系统ASDA-M系列各轴各提供6个DI,3个DO;共有18个DI,9个DO。
交流伺服系统ASDA-A2则提供8个DI,5个DI。
ASDA-M系列硬件的DI与DO分别在三轴的50 PIN Connector上,透过韧体的转换,可以将各轴6个DI与3个DO整合之后分配给其他轴使用。
为避免一些共享DI重复及节省DI脚位,可透过参数设定三轴共享DI,目前提供三轴共享DI:1.SON,伺服启动:设定数值为0101(A接点),0001(B接点)2.ARST,异常重置: 设定数值为0102(A接点),0002(B接点)3.EMGS,紧急停止: 设定数值为0121(A接点),0021(B接点)在指定各轴DI/O的参数设定上,DI(P2-10~P2-15)及DO(P2-18~P2-20)功能参数设定中增加位4作为各轴DI/O的指定。
02、问当连接绝对型伺服系统时,如何设定绝对型编码器?答设定步骤如下:1.确认P2-69参数目前设定值(0x0èINC ;0x1èABS),P2-69如果有修改设定必须重新上电功能才会生效,此参数特性与P1-01属同一类型。
2.接上电池盒(已经连接编码器端与驱动器端,电池也安装上),首次上电会跳ALE60,此时需坐标初始化,ALE60才会消失。
3.坐标初始化有三个方法尚未作坐标初始化时驱动器会出现ALE60,可以透过以下初始化方式排除:(1)参数法:设定P2-08è271后,设定P2-71è0x1,,此时ALE60会消失,但是当电池电量低于3.1V会跳ALE61,否则正常情况面板看到会出现00000。
(2)DI法:设定ABSE(0x1D)与ABSC(0x1F),当ABSE(ON),ABSC设定由OFF变为ON,系统将进行坐标初始化,完成后编码器脉波将从重设为0且PUU将重设为P6-01数值。
关于伺服的问与答
关于伺服的问与答关于伺服的应用有很多方面,连一个小小的电磁调压阀,也可以算上一个伺服系统。
其他伺服应用如火炮或雷达,用作随动,要求实时性好,动态响应快,超调小,精度在其次。
如果是机床,则经常用作恒速,位置高精度,实时性要求不高。
首先得确定你应用在什么场合。
如果用在机床上,则控制部分硬件可以设计得相对简单一些,成本也相应低些。
如果用于军工,则内部固件设计时控制算法应该更灵活,比如提供位置环滤波、速度环滤波、非线性、最优化或智能化算法。
当然不需要在一个硬件部分上实现。
可以面向对象做成几种类型的产品。
交流伺服在加工中心、自动车床、电动注塑机、机械手、印刷机、包装机、弹簧机、三坐标测量仪、电火花加工机等等方面的设备有广阔的应用。
交流伺服电机与普通电机有很多区别1、根据电机的不同应用领域,电机的种类很多,交流伺服电机属于控制类电机。
伺服的基本概念是准确、精确、快速定位。
伺服电机的构造与普通电机是有区别的,带编码器反馈闭环控制,能满足快速响应和准确定位。
现在市面上流通的交流伺服电机多为永磁同步交流伺服,这种电机受工艺限制,很难做到很大的功率,十几Kw以上的同步伺服电机价格很贵,在这样的现场应用,多采用交流异步伺服电机,往往采用变频器驱动。
2、电机的材料、结构和加工工艺,交流伺服电机要远远高于变频器驱动的交流电机(一般交流电机或恒力矩、恒功率等各类变频电机)。
就是说当伺服驱动器输出电流、电压、频率变化很快时,伺服电机能产生响应的动作变化,响应特性和抗过载能力远远高于变频器驱动的交流电机。
当然不是说变频器输出不了变化那么快的电源信号,而是电机本身就反应不了,所以在变频器的内部算法设定时为了保护电机做了相应的过载设定。
3、交流电机一般分为同步和异步电机:(1)、交流同步电机:就是转子是由永磁材料构成,所以转动后,随着电机的定子旋转磁场的变化,转子也做响应频率的速度变化,而且转子速度=定子速度,所以称“同步”。
(2)、交流异步电机:转子由感应线圈和材料构成。
