AB超的应用
眼科AB超诊断仪培训课件
3.1 A超原理及应用
用A超可以 测量前房、 晶状体、玻 璃体以及整 个眼轴长度, 以检查眼球 部分病变
3.2 B超原理及应用
超声束以 53°进行机 械扇形扫描， 根据反射信 号的强弱和 时间，模拟 扫描面上的 物质结构， 从而检查眼 内结构
3.2 B超原理及应用
3.2 B超原理及应用
B超可以检查晶状体后囊、玻璃体、 视网膜、视神经等结构
于26.00mm ② SCDK适合于长眼轴的计算，一般眼轴长度大于26.00mm的可用
此公式计算需植入的人工晶体。 ③ HOFFER-Q，HOLLADAY，SRK/T，HAIGIS是预测人工晶体
屈光度的第三代理论公式。目前认为： L（眼轴）≤22mm，运用HOFFER-Q计算优于其它三者 24.5mm≤L≤26mm，运用Holladay公式计算最佳
输入信息
病人情况
角膜表面 麻醉
软件 设置
A超探头 酒精消毒
测量
筛选
计算
分析保存
踩一下脚踏开关，开始采 集数据（可连续采集多组 数据），采集完后，再踩 一下脚踏停止采集
5.2 A超测量模式的选择
在做A超检查前，一定要选好 模式
模式的选择影响着检查结果
5.3 A超检查的注意事项
1.仪器必须保证有良好、单独的接地。 2.检查前应将A超探头进行消毒。 3.检测时应保证附近没有较强的电场、磁场或其
眼科AB超诊断仪
目录
1.认识超声 2.超声诊断仪的分类 3.A/B超原理及应用 4.A/B超系列产品、硬件结构及工作环境 5.A超的使用 6.B超的使用 7.B超检查常见病例 8.A/B超常见故障
1.1超声波的定义
波动有机械波和电磁波两大类。物 体进行往复通过平衡位置的运动称为机 械振动。这些振动在介质中传播形成的 波是机械波。频率高于20kHz的机械波 则称为超声波。它比声波的频率高、波 长短，而且人耳听不到
眼科AB超CineScan
传统图像显示系统
超声探测信号 信号传感器
超声探头
超声探头的探测运动与传
统显示屏的电子扫描运动不一 致，前者呈扇形扫描而后者为 水平扫描。
信号处理 信号转换
传统显示屏需要通过转换
传统显示屏造成信号丢失
北京同仁医院(3台)、中山眼科中心(3台)、上海 眼耳口鼻医院(2台)、北大医院、北京人民医院、 北京协和医院、北京医院、天津眼科医院、温 州眼视光医院等
除探头故障外，其它故障均能国内解决
谢谢！
CineScan 主要功能
B超模式测量 生物测量 B超模式下的生物测量 高频检测的分辨率（0.04mm×0.3mm） Varigain功能：图像冻结后调节增益功能 Cineloop功能：电影回放功能 V-Plus功能：玻璃体增强功能 6种晶体计算公式，可升级 20兆高频探头升级功能
高频检测特点－20兆探头
北京同仁医院(3台)、北大医院、北京人民 医院、北京协和医院、北京医院、天津眼科 医院、上海眼耳口鼻医院、中山眼科中心、 温州眼视光医院等
2002－2004 返修率: 5%
谢谢！
高频检测特点－20兆探头
最高清晰度眼后节图像 为眼底病专家提供新更多更细的诊断信息 :
可检测极其细微的组织细节(早期的膜性增生) 可检测早期的病理改变(眼内炎) 可清晰显示视网膜不同层次
高频检测特点－20兆探头
10兆图像
20兆图像
OCT图像
高频检测特点－20兆探头
10兆图像
20兆图像
精确
无信号丢失，所得即实际
实时
不存在时间延搁
眼科AB超SW-2100指南参考课件
高频超声虽然频率很高，但也属于声音的一种，具有声音的特性。 1．反射：声阻抗不同介质的界面上发生反射，各种超声检测设备就根据反射信号的强 弱来进行检测 2．穿透：能透过不透明的物质 3．衰减：在传输过程中伴有能量衰减
眼科A/B超SW-2100 (PCI型)
产品指南
索维电子 荣誉出品
1
演示内容
➢眼科A/B超原理 ➢SW-2100性能 ➢SW-2100构成与组装 ➢SW-2100扫描操作 ➢SW-2100维护 ➢SW-2100软件使用
眼科A/B超 原理
眼科A/B超原理
超声成像原理
人能够听见20赫到20000赫的声音。把频率高于20000赫的声音称为超声波，低于 20赫的称为次声波。
连接隔离电源箱的接地线到主机背部的任一风扇螺丝后，此安装步骤详述如下： • 在主机背部任选一风扇螺丝，逆时针拧出。 • 将隔离电源箱接地线的金属圈对准该风扇螺丝眼。 • 将该风扇螺丝顺时针拧进，扣紧隔离电源箱接地线。
5
眼科A/B超原理
★ B型超声原理：分别向眼球截面的不同位置扫描发射超声信号。将接收信号的强弱用 光点亮度来表示，把光点连接起来就成为一幅二维图像。这就是B型超声，即用亮度来 表示超声信号。B超是二维超声。扫描线疏密影响横向分辨率。
B超乒乓球成像原理动态示意图
B超眼球成像原理静态示意图
6
演示内容
眼、致密晶体眼、无晶体眼、PMMA、丙烯酸和硅凝胶） IOL公式：SRK-II、SRK-T、HOFFER-Q、HOLLADAY、
BINKHORST-II、HAGIS 统计计算：平均值和标准差 传导速度：根据不同部位选择不同声速 存储：每只眼可存贮10次A超扫描结果
常用超声分类
超声检查是一种无创性的诊断方法，利用高频声波在人体组织中的反射、散射和衰减等特性，形成图像以观察和评估组织结构和功能。
根据成像原理和技术的不同，超声检查可分为以下几种类型：1. A型超声（A-mode ultrasound）：最早发展的超声检查技术，通过在屏幕上显示组织界面反射回来的声波振幅和时间（即波形图）来观察组织结构。
A型超声主要用于测量距离和评估脏器大小，如测量胎儿大小、观察心脏结构等。
2. B型超声（B-mode ultrasound）：B型超声又称二维超声，通过计算机处理回声信号，将组织界面反射回来的声波转化为灰度不同的二维图像。
B型超声广泛应用于临床，可用于观察脏器形态、结构和血流，如观察肝脏、胆囊、胰腺、肾脏、脾脏、甲状腺等。
3. M型超声（M-mode ultrasound）：M型超声将A型超声显示的连续波形记录在一条直线上，以观察组织界面的运动情况。
M型超声主要用于观察心脏结构和功能，如测量心脏瓣膜活动、评估心脏泵血功能等。
4. 多普勒超声（Doppler ultrasound）：多普勒超声利用多普勒效应，即声波在运动中的组织中反射回来的频率与组织运动速度有关，将组织血流信息转化为彩色编码的二维图像或频谱图。
多普勒超声广泛应用于心血管系统、脑血管系统和外周血管系统的血流评估。
5. 三维超声（3D ultrasound）：三维超声通过计算机处理大量二维超声图像，重建出立体的三维图像，有助于更直观地观察和评估组织结构，特别是在产科领域，可以用于观察胎儿结构和发育情况。
6. 四维超声（4D ultrasound）：四维超声在三维超声的基础上增加了时间维度，形成了动态的三维图像，可以更直观地观察脏器或胎儿的运动情况，如观察胎儿在子宫内的活动、评估心脏功能等。

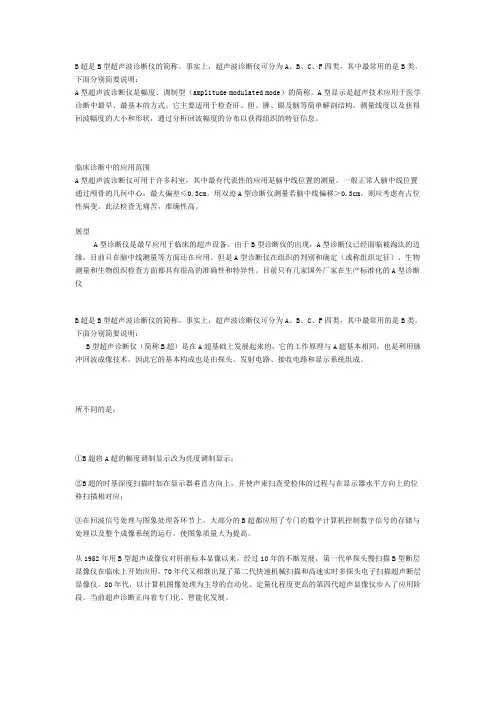

B超的分类
B超是B型超声波诊断仪的简称。
事实上，超声波诊断仪可分为A、B、C、F四类，其中最常用的是B类。
下面分别简要说明：A型超声波诊断仪是幅度、调制型（amplitude modulated mode）的简称。
A型显示是超声技术应用于医学诊断中最早、最基本的方式。
它主要适用于检查肝、胆、脾、眼及脑等简单解剖结构，测量线度以及获得回波幅度的大小和形状，通过分析回波幅度的分布以获得组织的特征信息。
临床诊断中的应用范围A型超声波诊断仪可用于许多科室，其中最有代表性的应用是脑中线位置的测量。
一般正常人脑中线位置通过颅骨的几何中心，最大偏差≤0.3cm。
用双迹A型诊断仪测量若脑中线偏移＞0.3cm，则应考虑有占位性病变。
此法检查无痛苦，准确性高。
展望A型诊断仪是最早应用于临床的超声设备。
由于B型诊断仪的出现，A型诊断仪已经面临被淘汰的边缘，目前只在脑中线测量等方面还在应用。
但是A型诊断仪在组织的判别和确定（或称组织定征）、生物测量和生物组织检查方面都具有很高的准确性和特异性。
目前只有几家国外厂家在生产标准化的A型诊断仪B超是B型超声波诊断仪的简称。
事实上，超声波诊断仪可分为A、B、C、F四类，其中最常用的是B类。
下面分别简要说明：B型超声诊断仪（简称B超）是在A超基础上发展起来的，它的工作原理与A超基本相同，也是利用脉冲回波成像技术。
因此它的基本构成也是由探头、发射电路、接收电路和显示系统组成。
所不同的是：①B超将A超的幅度调制显示改为亮度调制显示；②B超的时基深度扫描时加在显示器垂直方向上，并使声束扫查受检体的过程与在显示器水平方向上的位移扫描相对应；③在回波信号处理与图象处理各环节上，大部分的B超都应用了专门的数字计算机控制数字信号的存储与处理以及整个成像系统的运行，使图象质量大为提高。
从1952年用B型超声成像仪对肝脏标本显像以来，经过10年的不断发展，第一代单探头慢扫描B型断层显像仪在临床上开始应用。
70年代又相继出现了第二代快速机械扫描和高速实时多探头电子扫描超声断层显像仪。
眼科ab超操作流程
眼科ab超操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor. I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!眼科 A/B 超是一种常用的眼科检查方法，可用于测量眼球的结构和病变。
A超 B超 M超 彩超这些超声诊断原理是什么？
A超B超M超彩超这些超声诊断原理是什么？提到超声医学，大多数人都会想到孕检时要做的B超。
的确，B超是医院中使用最为广泛的超声检测方法。
但除了B 超以外，常用的还有A超、M超、彩超等，这些检测方式都在其特定领域发挥着重要作用。
A 超 B超 M超彩超这些超声诊断原理是什么？接下来，就带你了解一下吧！??一、超声诊断超声诊断（ultrasonic diagnosis）是将超声检测技术应用于人体，通过测量了解生理结构的数据和形态，发现疾病，作出提示的一种诊断方法。
超声诊断是一种无创、无痛、方便、直观的检查手段，尤其是B超，应用广泛，影响很大，与X射线、CT、磁共振成像并称为4大医学影像技术。
二、超声诊断基本原理声波根据其频率不同，可以分为次声波、声波、超声波三种。
超声成像是利用了自身的三大性质。
??（一）反射、折射与衰减：声阻抗为声波传递介质中某点的声压和该点速度的比值，它等于密度与声速的乘积，物体密度越大声阻抗一般也就越大。
超声通过声阻抗差达到1％的介质即可在其交界面上产生部分反射。
??机体各组织声阻抗皆有不同，故反射回波亦不同。
脏器与脏器之间，脏器内的结缔组织与其他组织之间，正常组织与病理组织之间，各个不同病理组织之间，声阻抗都有不同程度的差异，超声射入机体内由表面到深层，将经过不同声阻抗和不同衰减特性的器官与组织，从而产生不同的反射和衰减。
这种不同的反射与衰减是构成超声图像的基础。
（二）衍射与散射：当声波遇到线度为1~2个波长的障碍物，声波的传播方向将偏离原来的方向产生衍射；当声波传播过程中遇到线度远远小于波长的粒子，粒子吸收声波能量后再向四周各个方向辐射，成为散射。
??散射与衍射（三）多普勒效应：当振源与散射体之间存在相对运动时，振源发射的超声波射向散射体后，产生散射波的频率发生改变，利用这种现象可对运动物体进行检测。
??超声多普勒效应测血流速度三、超声诊断类型及应用（一） A型（Amplitude Mode）超声诊断法又称超声示波诊断法或幅度调制型超声诊断法，简称A型（A-mode）超声或A超。
A超B超M超彩超超声诊断原理大汇总
A超B超M超彩超超声诊断原理大汇总超声是利用超声波在不同组织之间的声速和声阻抗差异进行成像和诊断的一种检查方法。
超声诊断是一种非侵入性、安全、无辐射的检查方式，已广泛应用于临床医学。
A超、B超、M超和彩超是常见的超声诊断技术，它们的原理和应用有所不同。
A超（Amplitude Mode Ultrasound）是一种基于声波振幅的超声诊断技术。
它主要通过测量超声波在不同组织之间的声阻抗差异来成像，显示出图像中各组织的明暗差异。
这种技术对于检测包块、肿块、结石等病变有一定的应用。
B超（Brightness Mode Ultrasound）是一种基于超声波回波强度的超声诊断技术。
它通过测量超声波在不同组织内部的回波信号强度来生成二维图片。
B超图像以不同的灰度显示不同组织的密度和回波强度，能够显示出组织结构和器官形态，常用于检查腹部、产科等。
M超（Motion Mode Ultrasound）是一种用于观察动态变化的超声诊断技术。
它通过连续扫描其中一方向上的动态图像来显示组织的运动情况。
M超常用于观察心脏和血管的运动情况，对于检测心脏功能和异常的心脏收缩、舒张等方面有重要价值。
彩超（Color Mode Ultrasound）是一种结合B超和Doppler效应的超声诊断技术。
它通过使用多个频率的超声波同时回传不同颜色的信号，来显示血流的速度和方向。
彩超可以定量测量血流速度，对血管病变、动脉硬化等有较高的诊断价值。
超声诊断的原理是利用超声波在组织内的传播和反射来构建图像。
超声波由超声发射器产生，经过组织的传播和反射后，回到超声接收器上。
接收到的超声信号被放大、滤波和处理后，生成二维或三维的图像。
超声波在组织中传播的速度和反射的强度取决于组织的密度和声阻抗。
不同的组织具有不同的声阻抗，当超声波从一个组织进入另一个声阻抗不同的组织时，一部分能量会被反射。
这些反射的声波被接收器接收到，通过信号处理生成图像。
声阻抗越大的组织反射的能量越多，显示为图像中的白色区域，而声阻抗越小的组织反射的能量越少，显示为图像中的黑色区域。
眼科a b超操作方法
眼科a b超操作方法
眼科A/B超是眼部的一种检查方法，用于对眼球及其周围结构进行细致的检查。
以下是眼科A/B超的操作方法：
1. 准备：首先需要将病人放在检查床上，让其舒服地躺下。
然后需要消毒仪器，并使用一些凡士林或眼药水涂抹在眼球上，以帮助减少不适感。
2. 操作仪器：将A/B超仪器打开，并根据使用说明进行操作。
使用一个小的声波探头，该探头需要涂上一层凡士林或者眼药水，然后轻轻地贴在病人的眼睛上方。
3. 开始检查：当探头贴近眼球后，医生需要通过仪器上的监视器观察图像。
医生会移动探头以各种角度去检查眼球的不同部位，如角膜、虹膜、晶状体等。
医生也可以调整仪器以改变声波频率和强度，以获得更多的细节信息。
4. 结束检查：检查完成后，医生会停止使用超声波，将探头从病人的眼球上拿开。
同时，医生会清洁探头并关闭仪器。
值得注意的是，眼科A/B超检查需要由经验丰富的医生或专业技术人员来进行操作，以确保准确性和安全性。
如果您需要进行眼科A/B超检查，请咨询专业医生或到医疗机构进行预约。
眼科A超的基本原理和临床应用
6、检查方法：每个专用探头的顶端都有一个红色的注视
灯，如果病人的视力能够注视，则在检查时嘱病人将受检眼注 视红灯。当探头逐渐接触到角膜的瞬间，如果测量条件满足预 设值仪器自动冻结图像并显示测量的结果。如此反复测量3-5次 ，如果多次测量的误差在0.1mm以内，则可确定检查结果；反之 ，重复前述检查结果直到满足测量条件为止。
定量超声检查
动态超声检查
超声机的构成
换能器/探头 伺服器 脉冲发生器 接收器、 扫描变换器 显示器。
A 超简介
A型超声扫描是将所探测组织的界面回声以波峰 形式显示，按回声返回探头的时间顺序依次排 列在基线上，构成与探测方向一致的一维线性 图像。 A型超声是最基本的超声模式，它是构成其他更 复杂应用模式的基础。 A型超声检查成像可以 在单 一的超声仪器上 显示，也可以在A/B型 超声仪器上显示。
生物测量A超
适应症：
1. 白内障摘除联合人工晶体植入手术术前，通过生物 测量获得眼球轴长，前房深度等相关参数，准确计 算植入眼内人工晶体的度数。 2. 与眼球轴长相关疾病的诊断。如先天性青光眼、闭 角型青光眼、近视眼、远视眼等。 3. 屈光性角膜手术术前检查。屈光手术前不仅需要测 量角膜厚度，如果条件允许应加测眼轴长度等相关 参数。 4. 肌源性眼球突出。测量与眼肌相关的参数。
检查前准备及注意事项
• 确保所有的测量条件都正确的设置完毕。 • 测量前，向患者说明所使用的仪器及测量方法，使患者消除紧张情绪。 嘱咐患者避免剧烈突然的身体运动（可能损伤角膜），配合医生检查测 量，眼球尽可能避免转动 。 • 询问患者有无表面麻药过敏史，双眼滴入角膜表面麻醉剂，令患者静坐 或静卧五分钟后开始测量。 • A超探头与眼角膜直接接触，可能有病菌传播，引起交叉感染。所以在 使用前要对A超探头用医用酒精擦拭进行消毒，但严禁用酒精长时间浸 泡探头消毒以延长A超探头使用寿命 • （检查后）为防止感染，做完检查后双眼各滴一滴抗生素滴眼剂。 • （检查后）短时间眼睛会有麻痛的感觉，是麻药的后续作用，避免用手 用力揉眼睛，有少数病人会出现角膜上皮少量脱落引起疼痛，这是麻药 引起的24小时内可以痊愈，如感觉刺痛明显应立即门诊就诊
AB超培训资料
尽量观察平均值与大多数相同情况（病情）人 眼的测试范围，如相差较大说明数据有问题应重测
5.9 人工晶体的计算（IOL）
点击
5.9 人工晶体的计算
IOL计算公式； ① SRK/Ⅱ线性回归公式是常用的人工晶体计算公式，要求眼轴小
超声检查眼轴长度，故调节增益时一般使用80-
90，另外不同的人对于所需的A超增益不一样。
对于正常人而言，进行测量时，增益旋钮调至较
低也能够非常迅速的标定；而有的病人需要调至
较大
增益旋钮
5.5 超声在不同介质中的传播速度
正常晶体：1641 m/s 前房：1532m/s 玻璃体：1532m/s
轻微白内障：1650 m/s 稠密白内障：1660 m/s PMMA（聚丙烯酸晶体）：2760 m/s Silicome（硅晶体）：1049 m/s Acrylic（丙烯酸晶体）：2120 m/s
5.7 手动标定
手动标定原理： 晶体，玻璃体混浊时， 会产生很强的回声，出现很多波，系统自动标 定可能会将这些混浊部当成晶体前囊或者晶体 后囊作了标定，这时就需要我们进行手动进行 修改。
手动标定流程：选中数据，按空格，Tab 键选择不同的标定点，左右键改变标定点的位 置
5.8 数据精确度的要求
6.2 探头标记为与图像的位 置
探头标记为始终 位于扫描平面的 上方
6.3 B超三种模式
B模式
B+B模式
B+A模式
6.4 耦合剂的作用
做超声检查时，探头与病人皮肤之间的空气将 阻碍超声波传入人体，为获得高质量的图像，需要液 性传导介质来连接探头与病人体表，这种介质就是耦 合剂。
眼科AB超参数
眼科AB超参数一、用途：用于眼活体结构测量和眼内情况的检查。
二、技术参数1.A超：1.1探头：全进口A超探头，提供进口证明材料；1.2探头频率：10MHz ，内置发光管；1.3 测量精度：≤±0.04mm；1.4 测量参数：前房深度、晶体厚度、玻璃体长度、眼轴长度；1.5 测量模式：晶体眼、无晶体眼、致密白内障、各种人工晶体眼；1.6 IOL公式： SRK-II、SRK-T、HOFFER-Q、HOLLADAY、BINKHORST-II、HAIGIS；1.7 统计计算：平均值和标准差；1.8 存储：可存储≥10次A超扫描结果。
2.B超：2.1 探头：国产磁驱动B超探头（传感器进口）；2.2 探头频率：10 MHz静音探头；2.3 扫描方式：扇形扫描；2.4 放大功能：多级连续放大，实时放大；2.5 分辨力：轴向≦0.2mm 侧向≦0.4mm；2.6 B超几何位置精度：横向≦3% 纵向≦2%；2.7 探测深度：≥60mm。
3.玻璃体和视网膜增强功能。
4.探头增益：含30dB-105Db。
5.扫描角度：≥53度。
6.图像灰级：256级。
7.伪彩模式：多种伪彩。
8.测量类型：多组距离、周长及面积。
9.图象后处理：多组伪彩处理曲线。
10.电影回放：≥100幅图像回放，AVI、JPG格式影像输出。
11.显示模式：B、B+B、B+A、A等。
12.所见提示：预置专家字典输入或手工输入。
13.检索功能：多关键字检索功能。
14.适合WINDOWS XP,VISTA,WINDOWS7等多种操作系统。
15.计算机主机：内置A/B超主机，内存≥1G，硬盘≥160G，内置工作站软件。
16.显示器：≥21寸液晶。
17.打印机：激光打印机。
18.投标商认为重要的其他参数。
三、基本配置要求1.计算机主机内置A/B超主机一台，液晶显示器一台，激光打印机，其他配件（A/B超探头、脚踏开关、电源线、标注式台阶靶、鼠标键盘、隔离电源）等。
眼科AB超SW指南 ppt课件
可靠电源插座
SW-2100构成与组装
SW-2100产品组装 连接A超探头
本仪器的A超探头采用德国防水连接器，安装时必须注意: 1.要将插头的红点对准插座的红点，轻轻插进后，插头即会自锁。插进听到"咔"的一声时表示已插好。 2.在拔下插头时，用手握住插头菱形花纹部分，轻轻拔下即可。 3.切记探头一定要轻拔轻插，若不按上述方法操作，将会损坏连接器。探头必须在开机前插好。 严禁带电拔插探头。
连接隔离电源箱的接地线到主机背部的任一风扇螺丝后，此安装步骤详述如下： • 在主机背部任选一风扇螺丝，逆时针拧出。 • 将隔离电源箱接地线的金属圈对准该风扇螺丝眼。 • 将该风扇螺丝顺时针拧进，扣紧隔离电源箱接地线。
SW-2100构成与组装 SW-2100产品组装
SW-2100 性能
SW-2100性能
性能参数
A超 探头频率：10MHz固体探头，内置发光管 深度：AL 16-40mm 测量精度：±0.05mm 眼睛模式：根据内置的晶体模式，手动或自动识别（有晶体
眼、致密晶体眼、无晶体眼、PMMA、丙烯酸和硅凝胶） IOL公式：SRK-II、SRK-T、HO点
轻轻插进
握住菱形花纹
轻轻拔出
SW-2100构成与组装 SW-2100产品组装 稳定放置探头
超声探头是关键、精密、昂贵的部件，平时应轻拿轻放，避免碰撞及跌落，用完后如下稳定放于探头架中。
A超探头
轻轻拔开
如图将探头和 探头帽分别放置
B超探头
如图将探头放入探头架中
SW-2100构成与组装
SW-2100产品组装 连接隔离电源箱接地线
BINKHORST-II、HAGIS 统计计算：平均值和标准差 传导速度：根据不同部位选择不同声速 存储：每只眼可存贮10次A超扫描结果
眼科AB超操作指南
眼科A/B超操作指南新建病人资料单击新建或使用快捷键（ctrl+N）,弹出如右图所示，填写病人资料。
填写完键下ENTER键。
（1）B超测量（按B模式说明）单击B超图像键，进入B超测量模式。
踩脚踏开关，增益旋钮条到合适的位置时其幅值达到满幅值的30%—60%位置为最佳。
（若探测部位在视网膜及前端部位，增益可略小；若探测部位在视网膜后段部位，增益需加大，总之，使测试部位图像效果达到最佳。
必要时刻调整显示器的亮度、对比度来满足图像质量。
）用75%浓度医用酒精对B超探头进行消毒处理，被测试病人平躺病床上。
开始测量。
病人轻轻闭合眼睛，然后再眼皮上滴上市量的超声耦合剂或生理盐水；踩脚踏开关一次；用手拿着B超探头，正放于病人眼睑上，同时观察显示屏并细微移动探头位置，调节增益大小直到B超界面清晰可见视网膜，晶体等影像；再脚踏开关一次，此次测量完成。
同一文档有十个缓冲区，可进行十次测量数据的保存。
单击保存键，在弹出的对话框中选择“保存”。
打印。
打开打印机，在打印机中装入相片纸，选择所需打印的缓冲区，单击打印键，在弹出的对话框中单击“确定”，即可打印出于屏幕所示图像相应的报告单。
注：为了保证报告桌图像质量，建议B超图像打印纸都使用相片纸。
（2）A超测量单击A超图像键，进入A超测量模式。
将增益调节开关旋至较小位置处。
用75%浓度医用酒精对A超探头进行消毒处理，被测试病人平躺病床上并对病人待测眼睛进行表面麻醉。
开始测量。
使病人睁开双眼，直视天花板，（或以某物引导病人眼睛向上看）。
踩脚踏开关一次，然后将探头正对病人眼轴置于病人角膜，听到一起发出“嘟”声后即完成了一次自动测量。
再踩脚踏开关一次，自动标定出测量结果。
同一文档进行八次测量数据的保存，并自动求出已测数据的平均值。
（3）人工晶体计算（IOL ）A 超测量完毕后对人工晶体尽兴计算。
单机工具栏上IOL 表键活按快捷键“F6”，弹出计算表。
可进行IOL 计算及相关数据信息处理。
眼科AB超的使用流程
眼科AB超的使用流程1. 什么是眼科AB超？眼科AB超（Ophthalmic A-Scan and B-Scan）是一种医学检查工具，用于评估和诊断眼部疾病。
它结合了A-Scan和B-Scan两种超声技术，能够提供详细的眼部结构和组织情况。
2. 准备工作在进行眼科AB超检查之前，需要进行一些准备工作，以确保检查的准确性和安全性。
2.1 患者准备•患者应该在检查前彻底洗净眼睛，并去除眼镜或隐形眼镜。
•患者需告知医护人员有关过敏反应或对麻醉药物的不良反应等情况。
2.2 设备准备•确保眼科AB超设备正常运转，并有足够的电力供应。
•准备好超声凝胶和棉签，用于保护患者的眼球和提供良好的声音传导。
3. 检查过程进行眼科AB超检查时，需要按照一定的步骤和顺序进行操作。
3.1 患者体位•患者通常需要坐在一把舒适的椅子上，或者躺在检查床上。
•患者的头部需要稍稍倾斜，以便医生容易接近眼部。
3.2 麻醉眼部•使用无菌的麻醉药物滴眼剂，对患者的眼球进行麻醉，以减轻不适感。
3.3 超声凝胶准备•打开超声凝胶管，取适量凝胶涂在棉签上。
•轻轻将棉签放置在患者眼部，以确保良好的声波传导。
3.4 A-Scan 检查•医生将眼科AB超探头轻轻放置在患者的眼球上。
•通过A-Scan模式，医生能够测量眼球的各个结构的声音反射情况。
•医生将探头移动到多个位置，以便获得更多的测量数据。
3.5 B-Scan 检查•在A-Scan检查之后，医生会切换到B-Scan模式，以获得眼球的横断面图像。
•医生会将探头移动到不同的眼部区域，以观察眼球内部结构的图像显示。
•医生可能需要在检查过程中调整设备设置，以获得更清晰的图像。
3.6 结束检查•检查完成后，医生会清洁患者眼部的超声凝胶，并告知患者结果。
•如果需要进一步的治疗或检查，医生会给予适当的建议。
4. 注意事项在使用眼科AB超进行检查时，需要注意以下事项。
•患者在接受检查前需要告知医生有关眼部疾病、手术史、过敏史等情况。
ABM型超声比较
三. 各类型医学超声诊断仪器的比较：（一）A 与 M 型超声波诊断仪的比
较： 1. M 型和 A 型仪器的区别在于显示方式的不同：A 型是幅度显示，即显示的是波形幅值的大小，其幅度的高低表示信号的强弱；而 M 超采用亮度显示，信号强时屏上显示光点亮，信号弱时光点就弱。
2. 在 A 型中，X 轴方向代表着探测深度，而 M 超中 Y 轴方向代表声波对人体的探查深度。
3. M 超
与 A 超相比，多出的最主要部分是慢扫描电路，这是与 A 超不同之处。
（二）A 与 B 型超声波诊断仪的比较： 1. A 型超声诊断仪是最早应用于临床的超声设备。
由于 B 型诊断仪的出现，A 型诊断仪已经面临被淘汰的边缘，目前只在脑中线测量等方面还在应用。
但是 A 型诊断仪在组织的判别和确定（或称组织定征）、生物测量和生物组织检查方面都具有很高的准确性和特异性。
目前只
有几家国外厂家在生产标准化的 A型诊断仪。
2. B 超将 A 超的幅度调制显
示改为亮度调制显示。
3. B 超的 Y 轴位移代表声波向人体内的传播深
度。
4. 在回波信号处理与图象处理各环节上，大部分的 B 超都应用了专门的数字计算机控制数字信号的存储与处理以及整个成像系统的运行，使图象质量
大为提高。
（三）Ｍ与 B 型超声波诊断仪的比较： 1. M 型反映的是一维空间中的动态信息，而 B 型反映的是二维空间的结构信息。
2. M 型 X 轴方向代
表的是时间，而 B 型代表了空间的横向展开。
3. Y 轴方向都代表声波对人体的探查深度。
4. 来自人体回波的幅度大小都是以Ｙ轴扫描线上的亮度强弱来
表示的。
眼科ab超操作流程
①指导患者平卧在检查床上，头朝检查者，必要时垫一小枕。
②将表面麻醉药一滴滴在结膜囊内，75%酒精棉签消毒探头，待干。
③按A-B超键盘F6键，进入A超检查，根据患者情况按F2 键选择检查类型，按F3选择测量模式，按F8键选择眼别。
踩脚踏进入测量界面。
④一手的拇指及食指分别撑开被测眼的上下眼睑。
注意不能对眼球施压。
对于睑裂小、角膜暴露不完全的患者可用开睑器。
⑤另一手持探头，手持部位距离前端不得少于5cm,减少对被检眼施加的压力。
测量过程中始终保持探头垂直居中于角膜中心。
测量者不得将视线转移，以保持测量的稳定性。
若测量时数据不好获取，可能是患者晶体很浑浊、玻璃体浑浊或高度近视眼，此时可垂直移动滚球来提高增益，以利于数据的获取。
⑥仪器自动获取10组值后，可按F3 (Resultscreen)进入数据分析界面，按TAB键在各组数据间移动，可按F3 (Ignore) 筛选数据，重点观察前房深度及晶体厚度。
如果机器自动标定不准确，可按F6键返回进行手动调整，按右键切换闪烁光标，选择所要移动的光标闪烁后，在按住左键同时移动滚动球来移动光标位置。
⑦选定测量结果后，在数据分析界面按PRINT键，听到“嘀”的一声后，打印结果。
A超 B超 M超 彩超：超声诊断原理大汇总
A超B超M超彩超：超声诊断原理大汇总提到超声医学，大多数人都会想到孕检时要做的B超。
的确，B超是医院中使用最为广泛的超声检测方法。
但除了B 超以外，常用的还有A超、M超、彩超等，这些检测方式都在其特定领域发挥着重要作用。
思宇一文帮你明辨不同超声检测，明明白白做超声。
一、超声诊断超声诊断（ultrasonic diagnosis）是将超声检测技术应用于人体，通过测量了解生理结构的数据和形态，发现疾病，作出提示的一种诊断方法。
超声诊断是一种无创、无痛、方便、直观的检查手段，尤其是B超，应用广泛，影响很大，与X射线、CT、磁共振成像并称为4大医学影像技术。
二、超声诊断基本原理声波根据其频率不同，可以分为次声波、声波、超声波三种。
超声成像是利用了自身的三大性质。
（一）反射、折射与衰减：声阻抗为声波传递介质中某点的声压和该点速度的比值，它等于密度与声速的乘积，物体密度越大声阻抗一般也就越大。
超声通过声阻抗差达到1％的介质即可在其交界面上产生部分反射。
机体各组织声阻抗皆有不同，故反射回波亦不同。
脏器与脏器之间，脏器内的结缔组织与其他组织之间，正常组织与病理组织之间，各个不同病理组织之间，声阻抗都有不同程度的差异，超声射入机体内由表面到深层，将经过不同声阻抗和不同衰减特性的器官与组织，从而产生不同的反射和衰减。
这种不同的反射与衰减是构成超声图像的基础。
（二）衍射与散射：当声波遇到线度为1~2个波长的障碍物，声波的传播方向将偏离原来的方向产生衍射；当声波传播过程中遇到线度远远小于波长的粒子，粒子吸收声波能量后再向四周各个方向辐射，成为散射。
散射与衍射（三）多普勒效应：当振源与散射体之间存在相对运动时，振源发射的超声波射向散射体后，产生散射波的频率发生改变，利用这种现象可对运动物体进行检测。
超声多普勒效应测血流速度三、超声诊断类型及应用（一） A型（Amplitude Mode）超声诊断法又称超声示波诊断法或幅度调制型超声诊断法，简称A型（A-mode）超声或A超。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 标准化A超
定量测量
• 标准化A超
脉络膜黑色素瘤
定量和定性测量 脉络膜血管瘤
需与B超一起显示才有意义
B超
• B超探头将超声波发送到眼球，通过扇形 设置扫描，将眼球内部的界面反射回声 转为不同亮度的回声光点，由无数回声 光点组成的二维声学切面图像。
– 探头上的标记代表声束方向和图像上的上方 – 眼前节在左边，
异常的B超图像
裂孔性视网膜脱离 玻璃体出血
异常的B超图像
视网膜全脱离
异常的B超图像
牵拉性视网膜脱离
异常的B超图像
视网膜母细胞瘤
异常的B超图像
眼内异物
异常的B超图像
外伤性玻璃体积血、玻璃体后脱离、脉络膜脱离
异常的B超图像
出血性脉络膜脱离（“对吻”）
异常的B超图像
暗影
钙
脉络膜骨瘤
异常的B超图像
A超
• A型超声扫描是将所探测组织的界面回声 以波峰形式显示，按回声返回探头的时 间顺序依次排列在基线上，构成与探测 方向一致的一维线性图像。
正常A位扫描
A超分类
• 生物测量A超
定量测量探头到回声源的距离 用途：角膜厚度测量（20-30MHz探头） 眼轴长度测量（10MHz探头）
（1）图像的分析内容 形态轮廓 内部回声 边界情况或周围回声 后壁或后方回声 周邻关系 压缩性或柔韧性 频谱分析
（2）图像的分析方法 弥漫实质病变或占位 病变部位 病变性质
“同病异影，同影异病”
检查方法
• 常规检查法 矢状位、冠状位、轴位、斜切面
• 特殊检查法 后运动检查 压迫试验 磁性试验 低头法
后节或眼眶在右边
正常的B超图像
1.轴位扫描 第一眼位
以视神经作为声像图中心的标志
垂直轴位 水平轴位
2.横向扫描
正常的B超图像
探头置于角膜缘平行位置，指向后方
声束避过晶体，分辨率更高
水平横向扫描 垂直横向扫描
正常的B超图像
3.纵向扫描 探头标志总是指向角膜中心，产生一条经线方向上的 眼球前后声学切面图，从视神经至眼底周边，显示病 变的前、后边界，了解病变与视神经的关系及贴附于 视盘上的病变。
什么样的病人需要做B超？
1.由于眼屈光介质混而看不清眼底者
如角膜斑翳、前房积血、白内障、玻璃体混 浊、玻璃体积血、眼内炎等
2.视网膜脱离
孔源性、牵拉性、渗出性
3.脉络膜脱离和睫状体脱离
血性、渗出性
4.眼内肿瘤
视网膜母细胞瘤、脉络膜肿瘤
什么样的病人需要做B超？
5.眼外伤
眼内异物、晶状体脱离、外伤性网脱
6.视盘或黄斑疾病
视盘水肿、AMD
7.眼球轮廓回声异常
巩膜炎、巩膜葡萄肿、眼球痨
8.眼眶疾病
海绵状血管瘤、眼静脉曲张、Grave’s眼病、眶蜂窝 织炎、皮样囊肿、泪腺肿瘤、眼眶血肿
异常的B超图像
玻璃体出血 水平轴向扫描
轻度玻璃体出血伴黄 斑下出血
垂直轴向黄斑扫描
异常的B超图像
视网膜脱离伴脉络膜脱离
• 标准化A超（8MHz）
回声信号的波峰高度，由反射界面的性质决定 用途：定量测量
肿瘤定性 区分增殖膜与视网膜
•生物测量A超
注意：第一眼位 双眼测量
正常值：
角膜中央厚度：平均0.50mm 前房深度：2.5-3.0mm 晶体厚度：4-5mm 眼轴长度：22-24mm 注意：眼轴过长或过短，或 双眼轴相差0.5mm以上应重 复测量。
眼 科 超 声 仪器
青岛新视界眼科医院朱运华
超声检查图像的描述和术语
1、回声强度
强、中等、低、无、混合
2、回声分布
均匀、尚均匀、欠均匀、不均匀、均质、非均质
3、回声形态
团块状、圆形、椭圆形、环状、条带状、斑片状
4、特殊征象描述
双筒枪征、驼峰征、彗星征、假肾征
超声检查图像的描述和术语
5、图像分析内容与方法
眼内炎
