高压柜点检基准书

高压柜点检

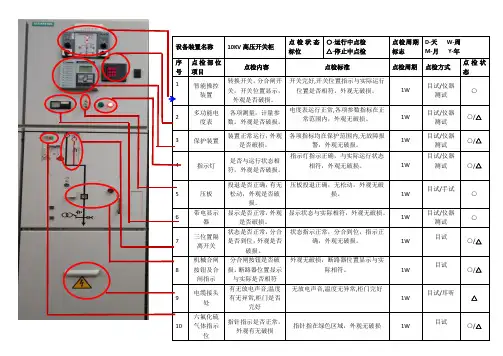

设备装置名称10KV高压开关柜点检状态标位○-运行中点检△-停止中点检点检周期标志D-天W-周M-月Y-年序号点检部位项目点检内容点检标准点检周期点检方式点检状态1智能操控装置转换开关，分合闸开关，开关位置显示，外观是否破损。

开关完好,开关位置指示与实际运行位置是否相符，外观无破损。

1W目试/仪器测试○2多功能电度表各项测量，计量参数。

外观是否破损。

电度表运行正常,各项参数指标在正常范围内，外观无破损。

1W目试/仪器测试○/△3保护装置装置正常运行，外观是否破损。

各项指标均在保护范围内,无故障报警，外观无破损。

1W目试/仪器测试○/△4指示灯是否与运行状态相符，外观是否破损。

指示灯指示正确，与实际运行状态相符，外观无破损。

1W目试/仪器测试○/△5压板投退是否正确，有无松动，外观是否破损。

压板投退正确，无松动，外观无破损。

1W目试/手试○6带电显示器显示是否正常，外观是否破损。

显示状态与实际相符，外观无破损。

1W目试/仪器测试○7三位置隔离开关状态是否正常，分合是否到位，外观是否破损。

状态指示正常，分合到位，指示正确，外观无破损。

1W目试○/△8机械合闸按钮及合闸指示分合闸按钮是否破损。

断路器位置显示与实际是否相符外观无破损，断路器位置显示与实际相符。

1W目试○/△9电缆接头处有无放电声音,温度有无异常,柜门是否完好无放电声音,温度无异常,柜门完好1W目试/耳听△10六氟化硫气体指示位指针指示是否正常，外观有无破损指针指在绿色区域，外观无破损1W目试○/△。

10KV高压开关柜检修作业指导书及考评标准

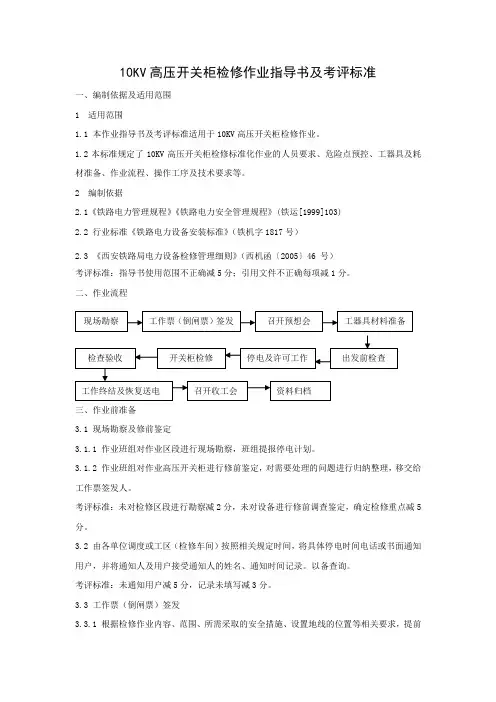

10KV高压开关柜检修作业指导书及考评标准一、编制依据及适用范围1 适用范围1.1 本作业指导书及考评标准适用于10KV高压开关柜检修作业。

1.2本标准规定了10KV高压开关柜检修标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求等。

2 编制依据2.1《铁路电力管理规程》《铁路电力安全管理规程》(铁运[1999]103)2.2 行业标准《铁路电力设备安装标准》（铁机字1817号）2.3 《西安铁路局电力设备检修管理细则》（西机函〔2005〕46 号）考评标准：指导书使用范围不正确减5分；引用文件不正确每项减1分。

二、作业流程三、作业前准备3.1 现场勘察及修前鉴定3.1.1 作业班组对作业区段进行现场勘察，班组提报停电计划。

3.1.2 作业班组对作业高压开关柜进行修前鉴定，对需要处理的问题进行归纳整理，移交给工作票签发人。

考评标准：未对检修区段进行勘察减2分，未对设备进行修前调查鉴定，确定检修重点减5分。

3.2 由各单位调度或工区（检修车间）按照相关规定时间，将具体停电时间电话或书面通知用户，并将通知人及用户接受通知人的姓名、通知时间记录。

以备查询。

考评标准：未通知用户减5分，记录未填写减3分。

3.3 工作票（倒闸票）签发3.3.1 根据检修作业内容、范围、所需采取的安全措施、设置地线的位置等相关要求，提前一天签发电力停电作业工作票（倒闸票）。

工作票签发人指派的工作执行人（领导人）1人，作业人员数量必须满足许可、检修、监护等需要（5人以上）。

3.3.2 工作票签发人签发完毕后面对面交工作执行(领导)人审核，审核无误后双方分别签字确认。

考评标准：工作票签发人指派的工作人员未满足要求减5分，工作票（倒闸）票签发完后未提前交工作执行（领导）人减2分，审核后双方未签字确认减2分，签发工作票内容有误不合理减3分。

3.4 召开预想会3.4.1 由工作执行（领导）人组织作业组全体人员召开工前预想会，进行技术交底和安全交底，并分配工作任务。

电气作业标准书2012年版

Ｎ０作业顺序作业重点劳保用具●制定“年度电气设备定期点检计划”●日常点检发现问题的对策、材料及工具落实●明确工作内容安全用品：安全帽、绝缘手套、绝缘鞋、长袖工作服■ 工作鞋工具：电工工具、人字梯、抹布、工业酒精、吸尘机，吹风机，手电筒，500V、2500V摇表各一只，10KV高压验电器一只。

■ 口罩要点1：负责人向全体人员交代作业内容、停电范围、安全措施■ 安全帽要点2：保养之前确定负责人，并确定日常点检时发现的问题清单图1：绝缘鞋，绝缘手套图2：停电要点3：确定上一级开关位置，与停电单位落实要点4：工作完成后清点工具，应与工具清单一致●在配电柜（屏）的上一级开关停电、●挂“禁止合闸、有人工作”标示牌●记录点检设备内各开关分合闸位置●拉开进行定期点检的配电柜（屏）内的全部开关●进线及出线放电、电容验电、放电，挂临时接地线●工作负责人对工作人员现场进行安全、工作注意事项及带电的设备交底图3：合配电柜内接地刀图4：挂临时接地线● 电房环境清扫● 配电柜顶部清洁.●柜体内外及电气元件清洁●二次元件检查、连接螺丝紧固、更换生锈的螺丝、垫圈●一次元件检查、连接螺丝紧固、更换生锈的螺丝、垫圈●刀开关刀口及刀头用酒精清抹，涂导电膏●接地线的检查紧固●标识的更新、完善图5：工作负责人工作交底图6：配电柜顶部清洁●电容器检测●日常点检发现问题处理●生锈基础槽钢油漆●地面卫生清洁、拖地●清理现场，检查柜内无遗留工具、材料●向工作负责人报告，通知全体工作人员离场按“10KV系统送电作业标准”△与停电顺序相反，应先合上刀开关或推入抽屉，再合断路器图7：电气元件清洁图8：二次元件检查，紧固●电压及指示灯●确认三相确已恢复送电、控制器工作状态●无异味、异声存在问题向上级汇报Ｎ０变更时间变更内容及理由1图9：连接螺丝紧固图10：电容器23高压电容柜定期点检作业标准书图片展示基准或规格二工作前准备劳保用品准备齐全，如图1●不得私自进行操作一事前准备上一年1、检查加固一、二次回路。

高压成套开关柜出厂检验细则

高压成套开关柜出厂检验细则一、外观检验1.检查开关柜的表面是否平整、光滑，无明显变形和损坏。

2.检查开关柜的颜色是否均匀，涂层是否牢固，无脱落和剥落。

3.检查开关柜的连接件和紧固件是否齐全、无松动。

4.检查开关柜的标志、标牌、操作手柄等是否齐全、清晰可读。

二、元器件检验1.检查开关柜的断路器、负荷开关、仪表等元器件是否符合规格要求，是否有产品合格证明。

2.检查开关柜的继电器、电容器、电阻器等元器件是否齐全，接线是否正确，无接触不良等问题。

3.检查开关柜的电缆、电缆附件等是否符合规格要求，连接是否牢固，接地是否良好。

三、功能性能检验1.检查开关柜的主回路电阻、继电器的性能参数是否符合规格要求。

2.检查开关柜的分合闸操作是否灵活、可靠，无卡阻等问题。

3.检查开关柜的保护功能是否正常，是否能满足电力系统的要求。

4.检查开关柜的操作机构和仪表是否准确可靠，指示灯、指针等是否清晰。

四、绝缘性能检验1.检查开关柜的外壳和隔离板等绝缘部件是否完好，无破损、击穿等问题。

2.检查开关柜的绝缘电阻是否符合要求，是否能满足电力系统的绝缘要求。

3.检查开关柜的金属部件是否与接地系统连接良好，接地电阻是否符合要求。

五、环境适应性检验1.检查开关柜的防护等级是否符合环境要求，能否适应室内或室外使用环境。

2.检查开关柜的耐候性和抗腐蚀性是否符合要求，能否在恶劣环境下长期稳定运行。

六、运输和包装检验1.检查开关柜的运输和包装是否完好，无破损、震动等问题。

2.检查开关柜的安装、使用和维护说明书是否齐全、清晰可读。

3.检查开关柜的配电箱、附件等是否齐全，无遗漏。

以上是高压成套开关柜出厂检验的细则，通过这些检验可以确保高压成套开关柜的质量和性能符合要求，提高其安全可靠性，确保电力输配系统的正常运行。

10KV高压开关柜检修作业指导书及考评实用标准

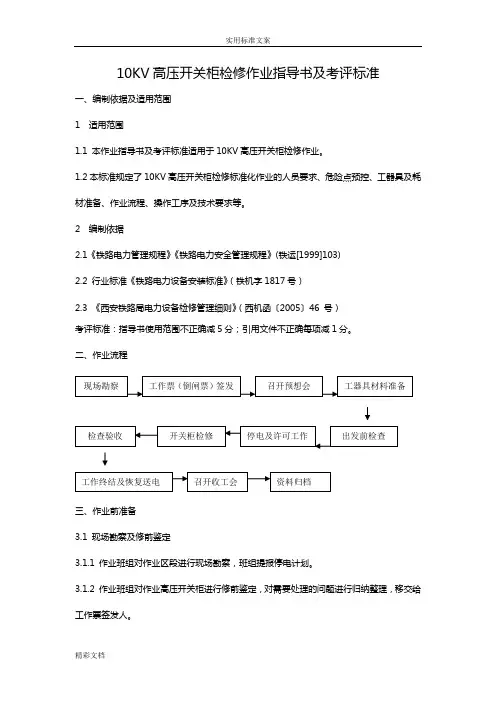

10KV高压开关柜检修作业指导书及考评标准一、编制依据及适用范围1 适用范围1.1 本作业指导书及考评标准适用于10KV高压开关柜检修作业。

1.2本标准规定了10KV高压开关柜检修标准化作业的人员要求、危险点预控、工器具及耗材准备、作业流程、操作工序及技术要求等。

2 编制依据2.1《铁路电力管理规程》《铁路电力安全管理规程》(铁运[1999]103)2.2 行业标准《铁路电力设备安装标准》（铁机字1817号）2.3 《西安铁路局电力设备检修管理细则》（西机函〔2005〕46 号）考评标准：指导书使用范围不正确减5分；引用文件不正确每项减1分。

二、作业流程三、作业前准备3.1 现场勘察及修前鉴定3.1.1 作业班组对作业区段进行现场勘察，班组提报停电计划。

3.1.2 作业班组对作业高压开关柜进行修前鉴定，对需要处理的问题进行归纳整理，移交给工作票签发人。

考评标准：未对检修区段进行勘察减2分，未对设备进行修前调查鉴定，确定检修重点减5分。

3.2 由各单位调度或工区（检修车间）按照相关规定时间，将具体停电时间电话或书面通知用户，并将通知人及用户接受通知人的姓名、通知时间记录。

以备查询。

考评标准：未通知用户减5分，记录未填写减3分。

3.3 工作票（倒闸票）签发3.3.1 根据检修作业内容、范围、所需采取的安全措施、设置地线的位置等相关要求，提前一天签发电力停电作业工作票（倒闸票）。

工作票签发人指派的工作执行人（领导人）1人，作业人员数量必须满足许可、检修、监护等需要（5人以上）。

3.3.2 工作票签发人签发完毕后面对面交工作执行(领导)人审核，审核无误后双方分别签字确认。

考评标准：工作票签发人指派的工作人员未满足要求减5分，工作票（倒闸）票签发完后未提前交工作执行（领导）人减2分，审核后双方未签字确认减2分，签发工作票内容有误不合理减3分。

3.4 召开预想会3.4.1 由工作执行（领导）人组织作业组全体人员召开工前预想会，进行技术交底和安全交底，并分配工作任务。

2016新编高压配电室点检标准

高压配电室点检标准财务工作实习小结[财务工作实习小结]财务工作实习小结光阴如梭，半年的工作转瞬又将成为历史，今天站在这个发言席上，我多想骄傲自豪地说一声：“一份耕坛一份收获，我没有辜负领导的期望”，财务工作实习小结。

然而，近阶段的工作检查与仓库管理员的理论考试的结果，让我切切实实看到了财务管理的许多薄弱之处，作为财务部的主要责任领导，我负有不可推卸的责任。

“务实、求实、抓落实”，对照公司的精益管理高标准严要求，唯有先调整自己的理念，彻底转变观念，从全新的角度审视和重整自身工作，才能让各项工作真正落实到实处，下面本人查找问题其一、年初至今，财务部整个条线人员一直没有得到过稳定，大事小事，压在身上，往往重视了这头却忽视了那头，有点头轻脚重没能全方位地进行管理;其二、人员的不够稳定使工作进入疲劳状态，恶性循环，导致工作思路不清晰，忽略了管理员的业务培训。

其三、主观上思想有过动摇，未给自己加压，没有真正进入角色;其四、忽略了团队管理，与各级领导、各个部门之间缺乏沟通; 其五、工作思路上没有创新意识，比如目标管理思路上不清晰，绩效管理上力度不够，出现问题后处理力度不够;以上几点是我部门与个人存在的最主要的问题根源，财务部门作为公司的一个主要职能监督部门，“当好家、理好财，更好地服务企业”是我财务部门应尽的职责。

在公司加强管理、规范经济行为、提高企业竞争力等等方面我们负有很大的义务与责任。

只有不断的反省与总结，管理工作才能得到提高!“查找不足赶先进，立足根本争先进”，时值润发集团提出“树标兵、学先进、促发展、争效益”活动、润发机械又一度成为整个集团的标兵企业，“鑫宏企业与本公司进行对口红旗竞赛”的今天，作为个人我们要实现体现自已的人身价值，企业的兴衰直接关系到个人的荣辱，作为财务管理部门，为公司实现共同的目标我们要添砖加瓦，学习润机的六种精神：艰苦创业精神、改革创新精神、拓展市场精神、精益管理精神、永不满足精神、顾全大局精神。

高压柜检验报告(2)

gb3906检测结果1结构检查11结构的壳体铭牌母线色标等部件均应符合产品图纸12装置上的门应能灵活启闭不得损伤被复层不应有明显的抖动门缝应均匀一致13涂层应有良好的附着力不应有皱纹流痕针孔起泡杂质透底色划伤等缺陷色泽应均匀14外壳的防护等级应符合其技术条件的规定15额定电压为6kv额定电压为10kv电气间隙100mm125mm爬电距离125mm160mm2机械特性和机械操作试验21开关等元件在规定的操作条件下的机械特性应符合标准和技术条件的要求
3
接线正确性的检查
3.1、应符合图纸要求，接线正确
3.2元件动作参数整定值应符合设计规定
3.3通电动作试验及电气性能试验，试验结果应符合电气原理图和设计要求。
3.4电气联锁与电气机械联锁功能应正确可靠
4
主回路电阻测量
额定电流（A）
630
1250
1600-2000
2500
主回路电阻（µΩ）
200
150
90
80
断路器电阻（µΩ）
85
60
50
48
5
工频耐压试验
6.1施加电压值见下表时间60S
额定电压试验电压kV主电路辅助电路6kv
32KV
2KV
10kv
42KV
2KV
6.2相对地、相对相试验过程中，不应发生绝缘击穿、闪络
检查结论
检验员
日期
高压开关柜例行(出厂)检验记录
型号规格
产品编号
额定电压V
额定电流A
序
号
检测项目
检测内容及标准要求
检测依据:GB3906
检测结果
1
结构检查
1.1结构的壳体、铭牌、母线、色标等部件均应符合产品图纸

新电气柜自主点检基准书20111121

杭州秉信纸业有限公司
年度设备部位电器柜编号
月份
负责人
类别序号
项目
周期
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
1
2
3
4
1 清扫 2 3 4
柜体内表面无灰尘、无积垢换气风扇滤网无积垢、干净变压器无异响、温度在60度以下变频器无异响、温度在60度以下伺服控制器无异响、温度在60度以下接线端子固定螺丝无松动、温度在60 度以下门锁锁把手无松动、开合正常空调制冷效果良好、温度指示正常低压电气元件固定螺丝无松动、触点接触良好开关、按钮、指示灯无/周
5
1次/周
6 点检
1次/周
7
1次/周
8
1次/周
9
1次/周
10
1次/周
责任人签字(1次/周）保全组长签字(1次/两周）工务科长签字（1次/月) 备注：检查正常打“√ ”，不正常“×”，有温度点检的需写上具体数字，签名后标注日期；

高压电气柜日常检查维护标准

检查方法
○
清理
判定基准
无积灰和油污
2.7 柜内器件有无异常放电的痕迹
○
停电后仔细察看
无放电的痕迹
3.1 防止带负荷合闸
○
小车在试验位置合闸后，无法进入到工作位置
联锁功能正常
3.2 防止带接地线合闸
五防功能 3.3 防止误入带电间隔检查
3.4 防止带电合接地刀
○
接地刀在合位时，小车无法进入到工作位置
检查位置
序号
检查项目
1.1 柜面板上各显示参数及指示灯查
1.3 有无异常放电声或打火
1.4 电磁锁是否完好 1.5 柜子接地是否可靠，接地点有
无生锈
2.1 检查主触头接触是否良好
高压电气柜日常检查维护标准
检查周期
每每每每每每班天周月季年
检查方法
○
目测及翻阅仪表各显示数据
判定基准
1、三相电压相互间差值不得超过 5%；2、三相电流相互间差值不得超过 10%，且任何一相的电流不得超过额定值； 3、各指示灯（含综保）报警。
○
目测
室内无漏水，进出线电缆孔洞都封堵好
使用仪器
常用工器具
○
目测耳听
无放电声或打火
常用工器具
○
目测
○ 观察和测量
连接应紧固可靠装置功能正常定值正确无擅自改动
使用仪器
检查情况
备注
酒精、纱布、常用工器具
常用工器具
停电时进行停电时进行
常用工器具、专用工具
停电时进行
常用工器具、专用工具
停电时进行
常用工器具、专用工具
停电时进行

调压箱(柜)检查记录

调压箱(柜)检查记录调压箱(柜)检查记录引言概述：调压箱(柜)是一种用于调节电气设备电压的装置，它在电力系统中起到了至关重要的作用。

为了确保调压箱(柜)的正常运行和安全性，定期进行检查和维护是必要的。

本文将详细介绍调压箱(柜)检查的内容和步骤。

一、外观检查：1.1 检查外壳和接地线路：检查调压箱(柜)外壳是否完好无损，无明显变形或破损。

同时，检查接地线路是否连接牢固，无松动或腐蚀现象。

1.2 观察指示灯和显示屏：检查调压箱(柜)上的指示灯和显示屏是否正常工作，如有异常应及时处理。

1.3 检查门锁和密封：检查调压箱(柜)的门锁是否可靠，密封是否完好，确保调压箱(柜)内部环境干燥、无尘。

二、内部电气元件检查：2.1 检查断路器和熔断器：检查调压箱(柜)内的断路器和熔断器是否正常工作，是否有松动或腐蚀现象。

2.2 检查电压调节器：检查电压调节器的接线是否牢固，无异常加热或放电现象。

2.3 检查继电器和保护装置：检查继电器和保护装置的工作状态，确保其正常运行，能够及时发现和处理电气故障。

三、接地系统检查：3.1 检查接地电阻：使用专用接地电阻测试仪，对调压箱(柜)的接地电阻进行测量，确保其符合规定的标准。

3.2 检查接地线路：检查调压箱(柜)的接地线路是否完好无损，无松动或腐蚀现象。

3.3 检查接地标识：检查调压箱(柜)上的接地标识是否清晰可见，无褪色或损坏。

四、温度和湿度检查：4.1 检查温度传感器：检查调压箱(柜)内的温度传感器是否正常工作，是否准确反映环境温度。

4.2 检查湿度传感器：检查调压箱(柜)内的湿度传感器是否正常工作，是否准确反映环境湿度。

4.3 检查通风系统：检查调压箱(柜)的通风系统是否正常运行，确保内部温湿度在合理范围内。

五、记录和处理异常：5.1 记录检查结果：将每次调压箱(柜)检查的结果详细记录，包括检查日期、检查人员、检查内容和异常情况等。

5.2 处理异常情况：对于发现的异常情况，及时采取相应的措施进行处理，确保调压箱(柜)的正常运行和安全性。

手推式高压开关柜检修作业指导书

手推式高压开关柜检修作业指导书1 适用范围本指导书适用于高压开关柜的检修。

2 编制依据2.1 《铁路电力管理规则》和《铁路电力安全工作规程》（铁运〔1999〕103号）。

2.2 《铁路电力安全工作规程补充规定》（铁总运[2015]51号）。

2.3 《高速铁路电力管理规则》（铁总运[2015]49号）。

2.4 《杭州供电段高速铁路电力设备检修管理细则》。

2.5 《杭州供电段高速铁路电力设备运行管理细则》。

2.6 《杭州供电段普速铁路电力设备检修管理细则》。

2.7 《杭州供电段普速铁路电力设备运行管理细则》。

3 安全风险提示3.1 风险识别3.1.1 检修过程中，存在触电伤害。

3.1.2 检修过程中，存在中毒窒息伤害。

3.1.3 检修过程中，存在物体打击伤害。

3.1.4 检修过程中，存在高空坠落伤害。

3.2 管控措施3.2.1 高压开关柜停电检修时，详细核对停电范围是否与工作票所写的相符，在有可能来电方向设置接地封线，悬挂“已接地”的标示牌。

3.2.2 在使用验电笔时，应先在有电的地方进行试验，确保验电器完好。

3.2.3 对高压柜上的带电显示器所显示的带电情况，不能作为柜体有无电的唯一依据，可使用验电器检测的必须利用验电器进行二次确认，不能使用验电器检测的必须通过开关状态、电压、电流显示和带电显示器的显示来综合判断。

3.2.4 检修人员在进入GIS高压柜室前，提前15分钟开启风机通风；进入电缆室时，应保持空间内空气流通，做好通风措施。

3.2.5 严格执行“两票一簿”制度，严禁预约时间停送电。

3.2.6 在推拉手车时，谨防手车倾覆砸伤作业人员。

3.2.7 检修人员的袖口应紧扣，不得翻卷或袖口松散。

3.2.8 在攀登高压开关柜柜顶时，检修人员应在有人监护的情况下进行攀登，必须一人扶梯、一人攀登。

3.2.9 作业组成员完成检修任务后，应及时清点整理使用过的工器具，防止遗留在柜内。

4 作业程序4.1 作业前准备4.1.1 由工长、设备负责人和有关人员提前1至2个月到所内进行设备修前勘查，结合工区日常巡视技表过程中发现的问题，填写“电力设备检修(保养)查勘记录表”。
