cmnet专题介绍
CMNET骨干网网络介绍
➢ 智能管道
➢----业务概况
➢----队列划分
➢----实施方案
➢ SCU/DCU
-3-
总体网络规划设计——路由规划
IGP规划
中国移动CMNET骨干网域内路由协议采用IS-IS协议，全网一个Level 2，承载设备的管理地 址、网内互连地址、骨干网业务地址。
全网运行ISIS的设备包括： ➢ 骨干核心——骨干核心 ➢ 骨干核心——骨干接入 ➢ 骨干核心——骨干交换机 ➢ 骨干接入——骨干接入 ➢ 骨干接入——骨干交换机 ➢ 骨干交换机——骨干交换机 ➢ 国内出口——骨干核心 ➢ 国际汇聚——骨干核心 ➢ 国际出口——国际汇聚 ➢ RR路由器——骨干核心 ➢ RR路由器——RR路由器 ➢ PE路由器——骨干核心、接入 ➢ PE路由器——PE路由器
全网运行LDP的设备包括： ➢ 骨干核心——骨干核心 ➢ 骨干核心——骨干接入 ➢ 骨干接入——骨干接入 ➢ PE路由器——骨干核心 ➢ PE路由器——骨干接入 ➢ PE路由器——PE路由器
-7-
总体网络规划设计——路由规划 BGP规划—IPv4BGP规划
CMnet及其它运营商的互联网路由通过IPv4 IBGP承载，骨干网骨干核心路由器、骨干接入 路由器、国内出口路由器、国际汇聚路由器、国际出口路由器、NAP点路由器都属于 AS9808,网内运行IBGP，CMnet骨干网和其他运营商、CMnet省网、IDC间运行EBGP。
-4-
总体网络规划设计——路由规划 IGP规划—NET地址规划
ISIS NET地址格式：区域号.SystemID.00 区域号统一为：39.752f.0100.0014.0000.1000.0001 System ID为：设备Loopback地址
cmnet 4g 接入点参数

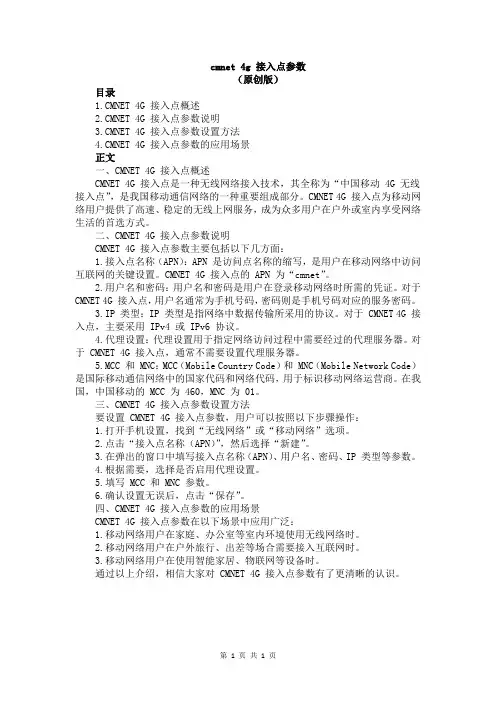

cmnet 4g 接入点参数（原创版）目录1.CMNET 4G 接入点概述2.CMNET 4G 接入点参数说明3.CMNET 4G 接入点参数设置方法4.CMNET 4G 接入点参数的应用场景正文一、CMNET 4G 接入点概述CMNET 4G 接入点是一种无线网络接入技术，其全称为“中国移动 4G 无线接入点”，是我国移动通信网络的一种重要组成部分。
CMNET 4G 接入点为移动网络用户提供了高速、稳定的无线上网服务，成为众多用户在户外或室内享受网络生活的首选方式。
二、CMNET 4G 接入点参数说明CMNET 4G 接入点参数主要包括以下几方面：1.接入点名称（APN）：APN 是访问点名称的缩写，是用户在移动网络中访问互联网的关键设置。
CMNET 4G 接入点的 APN 为“cmnet”。
2.用户名和密码：用户名和密码是用户在登录移动网络时所需的凭证。
对于CMNET 4G 接入点，用户名通常为手机号码，密码则是手机号码对应的服务密码。
3.IP 类型：IP 类型是指网络中数据传输所采用的协议。
对于 CMNET 4G 接入点，主要采用 IPv4 或 IPv6 协议。
4.代理设置：代理设置用于指定网络访问过程中需要经过的代理服务器。
对于 CMNET 4G 接入点，通常不需要设置代理服务器。
5.MCC 和 MNC：MCC（Mobile Country Code）和 MNC（Mobile Network Code）是国际移动通信网络中的国家代码和网络代码，用于标识移动网络运营商。
在我国，中国移动的 MCC 为 460，MNC 为 01。
三、CMNET 4G 接入点参数设置方法要设置 CMNET 4G 接入点参数，用户可以按照以下步骤操作：1.打开手机设置，找到“无线网络”或“移动网络”选项。
2.点击“接入点名称（APN）”，然后选择“新建”。
3.在弹出的窗口中填写接入点名称（APN）、用户名、密码、IP 类型等参数。
cmnet和cmwap
CMNET和CMWAP1. 什么是CMNET和CMWAP？CMNET和CMWAP是中国移动推出的移动网络接入方式，用于移动设备连接互联网。
CMNET（China Mobile Network）是中国移动推出的一种接入方式，采用全球系统移动通信（GSM）和增强数据速率进化（EDGE）技术。
CMNET支持移动设备通过无线网络接入互联网，提供高速、稳定的数据传输。
CMWAP（China Mobile Wireless Application Protocol）是中国移动独创的一种移动网络接入协议。
CMWAP通过WAP网关，将移动设备的请求转换为标准的HTTP请求，并将互联网上的响应转换为适配移动设备的WML（Wireless Markup Language）格式，从而实现移动设备与互联网的连接和数据传输。
2. CMNET和CMWAP的区别虽然CMNET和CMWAP都可以实现移动设备连接互联网，但它们有一些区别。
2.1 连接方式CMNET使用GSM和EDGE技术，通过移动网络连接互联网。
移动设备需要使用移动网络卡，并通过移动网络基站进行数据传输。
CMNET支持高速、稳定的数据传输，适合用于需要大流量传输的应用场景。
CMWAP使用WAP网关进行连接，通过WAP协议将移动设备的请求转换为标准的HTTP请求，并将互联网上的响应转换为适配移动设备的WML格式。
CMWAP通常采用移动网络运营商提供的APN（Access Point Name）配置进行接入，具有较低的数据传输速度和稳定性，适用于一些简单的文字、图片浏览等基本应用。
2.2 数据资费CMNET的数据资费制度通常是按照流量计费，用户需要根据实际的数据使用情况付费。
CMWAP的数据资费通常是按照时间计费或按照使用的特定应用计费，例如包月流量、包天流量等。
CMWAP的资费较低，适合一些对数据传输要求不高的用户。
2.3 访问内容限制由于CMWAP使用的是WAP协议，并经过WAP网关转换，所以在访问互联网内容时可能会受到一定限制，一些特定的网站或功能可能无法正常访问。
cmnet 4g 接入点参数

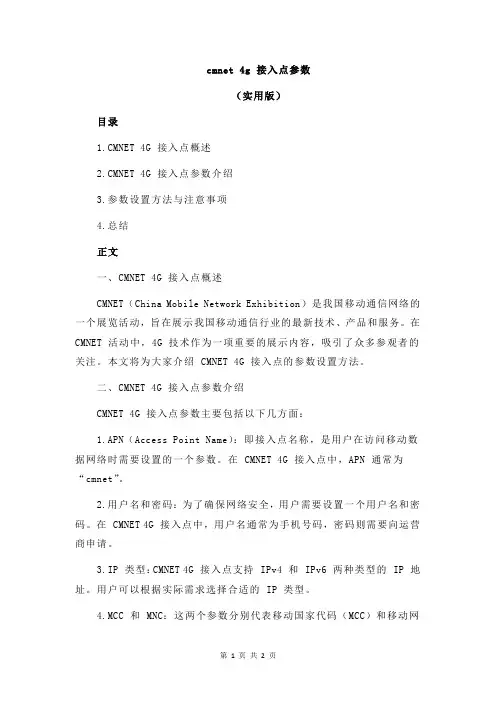

cmnet 4g 接入点参数（实用版）目录1.CMNET 4G 接入点概述2.CMNET 4G 接入点参数介绍3.参数设置方法与注意事项4.总结正文一、CMNET 4G 接入点概述CMNET（China Mobile Network Exhibition）是我国移动通信网络的一个展览活动，旨在展示我国移动通信行业的最新技术、产品和服务。
在CMNET 活动中，4G 技术作为一项重要的展示内容，吸引了众多参观者的关注。
本文将为大家介绍 CMNET 4G 接入点的参数设置方法。
二、CMNET 4G 接入点参数介绍CMNET 4G 接入点参数主要包括以下几方面：1.APN（Access Point Name）：即接入点名称，是用户在访问移动数据网络时需要设置的一个参数。
在 CMNET 4G 接入点中，APN 通常为“cmnet”。
2.用户名和密码：为了确保网络安全，用户需要设置一个用户名和密码。
在 CMNET 4G 接入点中，用户名通常为手机号码，密码则需要向运营商申请。
3.IP 类型：CMNET 4G 接入点支持 IPv4 和 IPv6 两种类型的 IP 地址。
用户可以根据实际需求选择合适的 IP 类型。
4.MCC 和 MNC：这两个参数分别代表移动国家代码（MCC）和移动网络代码（MNC），用于标识运营商和其所在的国家或地区。
在我国，MCC 为“460”，MNC 为“01”。
5.认证方式：CMNET 4G 接入点支持多种认证方式，如 PAP、CHAP 等。
用户需要根据实际情况选择合适的认证方式。
三、参数设置方法与注意事项设置 CMNET 4G 接入点参数时，用户需注意以下几点：1.确保手机支持 4G 网络，并已插入正确的 SIM 卡。
2.在手机设置中找到“无线和网络”或“移动网络”选项，进入后选择“接入点名称”或“APN”设置。
3.根据实际情况输入 APN、用户名、密码、IP 类型、MCC 和 MNC 等参数，并选择合适的认证方式。
cmnet业务
CMNET业务1. 概述CMNET业务是中国移动的一项移动互联网服务，旨在为中国移动用户提供高速、稳定的移动互联网接入服务。
CMNET业务采用基于IP网络的技术，可以帮助用户实现数据的传输、存储和共享，以满足用户对移动互联网的各种需求。
2. 服务特点CMNET业务具有以下几个特点：2.1 高速稳定CMNET业务采用中国移动强大的网络基础设施，提供高速稳定的互联网接入服务，用户可以轻松享受到快速的网页浏览、视频播放、在线游戏等移动互联网应用。
2.2 全国覆盖作为中国移动的核心业务，CMNET覆盖了全国各个城市和地区，无论是在城市还是偏远地区，用户都可以通过CMNET业务进行移动互联网接入。
2.3 多样化的套餐选择CMNET业务提供多样化的套餐选择，用户可以根据自身需求选择适合的套餐，包括流量套餐、包月套餐等，使用户能够更好地管理移动互联网使用，避免不必要的费用支出。
2.4 安全可靠CMNET业务对用户的数据传输进行严格的加密和认证，确保用户的隐私和数据安全。
同时，中国移动还提供专业的网络安全保障和客户服务，为用户提供安全可靠的移动互联网服务。
3. 使用方法使用CMNET业务非常简单，用户只需通过中国移动提供的手机APP、官方网站或拨打客服电话等方式进行办理和配置，即可开始使用移动互联网服务。
用户可以根据自身需求选择适合的套餐，并根据中国移动提供的指引进行设置和操作。
4. 典型应用场景CMNET业务广泛应用于各个领域，以下是一些典型的应用场景：4.1 移动办公CMNET业务可以帮助用户实现移动办公，通过移动互联网接入，用户可以随时随地查看和编辑办公文档，发送和接收电子邮件，参加在线会议等，提高办公效率。
4.2 移动娱乐CMNET业务提供高速稳定的移动互联网接入，用户可以通过手机或其他移动设备，畅玩各种在线游戏，观看高清视频，收听音乐等，让用户的娱乐生活更加丰富多彩。
4.3 移动支付CMNET业务支持移动支付功能，用户可以通过移动互联网进行在线购物、转账、缴费等操作，方便快捷地完成各种金融交易。
cmnet 4g 接入点参数
CMNET 4G 接入点参数1. 什么是CMNET？CMNET是中国移动通信集团公司（China Mobile Communications Group Co., Ltd.）的移动互联网接入点。
它是中国移动公司提供的一种网络接入服务，为用户提供高速、稳定的移动互联网连接。
2. CMNET 4G 接入点参数的意义在使用CMNET进行4G网络连接时，需要配置相应的接入点参数。
这些参数决定了设备如何连接到CMNET网络，并影响到网络速度、稳定性和功能。
正确配置CMNET 4G 接入点参数可以确保设备能够顺利地连接到中国移动的4G网络，并获得良好的上网体验。
下面将详细介绍CMNET 4G 接入点参数及其各个字段的含义。
3. CMNET 4G 接入点参数配置步骤步骤1：进入设置界面首先，打开设备的设置界面。
通常，可以在设备主屏幕上找到“设置”图标，并点击进入。
步骤2：选择无线和网络设置在设置界面中，找到“无线和网络”或类似名称的选项，并点击进入。
步骤3：选择移动网络设置在无线和网络设置界面中，找到“移动网络”或类似名称的选项，并点击进入。
步骤4：选择接入点名称（APN）在移动网络设置界面中，找到“接入点名称”（APN）或类似名称的选项，并点击进入。
步骤5：配置CMNET 4G 接入点参数在接入点名称（APN）设置界面中，进行以下配置：•名称：输入一个自定义的名称，用于识别该接入点。
可以将其命名为“CMNET 4G”或其他有意义的名称。
•APN：输入CMNET 4G的接入点名称。
通常情况下，应该填写“cmnet”。
•代理：不填写或保持为空白。
•端口：不填写或保持为空白。
•用户名：不填写或保持为空白。
•密码：不填写或保持为空白。
•服务器：不填写或保持为空白。
•MMSC：不填写或保持为空白。
•MMS代理：不填写或保持为空白。
•MMS端口：不填写或保持为空白。
•MCC：输入中国移动公司的移动国家代码。
通常情况下，应该填写“460”。
CMNET数据专线
CMNET数据专线一、业务介绍CMNET数据专线业务是指，集团客户使用数据网络接入设备（一般为中低端路由器），通过我公司传输链路，接入移动CMNET网络，从而使用Internet网络服务。
一般情况下，我公司需要保障CMNET核心网、接入网、传输链路、客户端接入设备的通畅和安全，为客户提供端到端的数据网络服务。
CMNET数据专线客户端设备一般包括接入路由器，有的还有光端机/协议转换器。
图1-1 CMNET数据专线拓扑图二、数据配置客户端路由器需要配置接口IP地址、封装模式、NA T、路由、ACL等数据。
以下是典型的数据配置（华为设备）：#配置访问控制列表，主要用于封堵常见漏洞（可选）acl number 3000rule 10 permit icmp icmp-type echorule 11 permit icmp icmp-type echo-replyrule 12 permit icmp icmp-type ttl-exceededrule 15 deny icmprule 20 deny tcp destination-port eq 445rule 21 deny udp destination-port eq 445rule 25 deny tcp destination-port eq 593rule 30 deny tcp destination-port eq 4444rule 35 deny tcp destination-port eq 707rule 40 deny tcp destination-port eq 5554rule 45 deny tcp destination-port eq 9996rule 50 deny tcp destination-port eq 1068#配置接口，在Serial2/0口配置outbound方向的地址映射，并将访问控制列表应用到端口的进入方向（必选）interface Ethernet0/1ip address 192.168.0.1 255.255.255.0firewall packet-filter 3000 inboundinterface Serial2/0ip address 218.204.172.50 255.255.255.248nat outbound 3001nat server protocol tcp global 218.204.172.51 any inside 192.168.0.129 any#配置默认静态路由（必选）ip route-static 0.0.0.0 0.0.0.0 218.204.172.49 preference 60三、例行维护例行维护工作主要分为两部分：日常维护和例行巡检。
CMNET骨干网网络介绍
➢固定宽带互联网接入：个人宽带业务 ➢固定专线互联网接入：企业专线业务
大客户VPN业务
➢ 集团大客户MPLS VPN业务接入，目前接入新奥燃气集团
移动梦网的信息服务业务
➢WAP网关、彩信网关、短信网关、邮件系统 ➢ PIM系统、DNS系统、飞信系统、DM系统 ➢ WEB网关系统、MISC系统、 eNumDNS、门户网站
国内、国际运营商
集团大客户 个人宽带
传输网 探针
AS IDC
探针
ASIDC
➢ 业务划分：省公司根据集团要求进行业务等级划分 ➢ 地址规划：省公司根据业务分级进行统一地址 ➢ 队列标示：省公司根据集团QOS标书要求对业务进行QOS标记 ➢ 流量区分：骨干网和省网间部署A出口、B出口，疏通保障和非保障业务，保障业务通过A出口直接流入骨干网的智能管道- 18 -
流量规划—省网流量规划
CMNET骨干网省网流量规划
➢ 入网流量： 1、省网接收骨干发送的默认路由以及依据网内IGP Metric映射的MED的网内路由、内部IDC、外部
IDC以及网内私有路由出网（部分省要求发送全网路由）； 2、其中出网流量会根据骨干节点离目的地址的远近自动选择出网网关进行疏通； 3、由于一般骨干上联Metric依据传输距离，因此下发的MED也不尽相同，不同平面互穿流量通过省
中国移动互联网发展历程
CMNet 建网
CMNet体制 完成修订
形成规模从 100G到700G
大规模部署城域网 290多个
WLAN达2.2万热点, IDC大发展
部署集群路由器和试 点40G端口
五期工程网络容量从 1T到3.26T
在港建成PoP点,即 将在美欧开建
进行10GE WAN端口长途 中继试点
[CMNET]CMNET承载网
![[CMNET]CMNET承载网](https://img.taocdn.com/s3/m/d4fefe0ca9114431b90d6c85ec3a87c241288a58.png)
CMNET系统讲义1.1CMNET承载网1.1.1CMNET概述1.1.1.1概念中国移动互联网（简称CMNET）是中国移动独立建设的全国性的、以宽带互联网技术为核心的电信数据基础网络，CMNET国家骨干网部分由北京、上海、广州、西安、沈阳、成都、南京和武汉八个省会城市节点构成。
广东移动互联网(简称CMNET-GD)作为中国移动互联网（CMNET）的一个接入省网，实现中国移动互联网业务在广东省内的延伸，其通过CMNET骨干网与其它各省、国内ISP及国际Internet相连。
移动互联网广东省网部分由广州、深圳、东莞、珠海、中山、佛山、顺德、惠州、江门、汕头、潮州、汕尾、揭阳、湛江、茂名、阳江、肇庆、韶关、梅州、河源、云浮、清远22个节点构成。
CMNet-GD对外作为一个统一的自治域，采用保留自治域号，AS号沿用64620。
CMNet-GD为移动公司自有业务GPRS、WAP、彩信、MDC、WLAN、EMAIL等提供数据传输平台和互联网出口服务。
同时也为企事业集团客户提供互联网接入业务。
1.1.1.2相关协议域间路由协议CMNet-GD与CMNet全国骨干网之间采用BGP4路由协议交换路由信息，从而通过骨干网获得其他省网或Internet的路由信息，同时也将本省路由信息发布到CMNet骨干网上。
域内路由协议CMNet-GD域内所有地市汇聚路由器间路由协议采用ISIS，所有骨干链路均设置为Level-2，实现全网路由交换。
CMNET-GD 域内各地市汇聚路由器及其所在地接入交换机之间运行OSPF协议，交换本地路由信息。
1.1.1.3CMNET网络结构及组成1、核心层CMNET-GD核心层由GZBR1、GZBR2、SZBR1、SZBR2四台M320路由器组成。
GZBR1和SZBR2、GZBR2和SZBR1间分别通过4x155M实现骨干路由器间互连，GZBR1和GZBR2、SZBR1和SZBR2间通过千兆口互连；GZBR1、GZBR2、SZBR1、SZBR2 同时作为CMNET-GD 到CMNET国家骨干网出口路由器，GZBR1和GZBR2各通过一条2.5G接入CMCC骨干网，SZBR1和SZBR2各通过一条GE接入CMCC骨干网。
CMNET网络整体情况介绍PPT课件
省公司1月已发文《关于下发中国移动江苏公司互联 网第三方出口电路租赁和部署指导意见的通知》。
省公司优先疏通高附加值、TD用户互联网访问流量。并 主要建设BGP大颗粒度电路，以降低结算费用为主要目的。 分公司重点解决网外资源访问慢的投诉。
各第三方出口电路统一纳入综合网管，进行流量计设 备监控； 省公司将汇总建立共享的疏通资源资料库，提升疏通 效率；请分公司定期上报本地疏导的网站资源信息。
CMNET国际出口中，提供穿透服务的共有6家；
CMNET骨干网国际出口情况
目的城市
HGC ANC Flag Seednet Singtel HKIX Reach Google 中华电信 HK-Office Peoples CITIC
带宽 (Mbps)
1000 1310 1000 1000 155 1000 1000 1000 155 1000 1000 2000
应用类型 BT下载 迅雷 eMule/eD 网页浏览 在线视频
上线前 1200M 1450M 380M 1.9G 2.7G
上线后 200M 383M 29M 2.3G 4.4G
通用缓存后续建议计划
容量及功能有待提升
1000.00 953.67 182.88 95.37% 18.29% 953.67 307.68 95.37% 30.77%
1310.00 1249.31 1155.00 964.46 310.00 295.64
900.76 95.37% 68.76% 953.69 463.58 72.80% 35.39% 737.01 83.50% 63.81% 953.86 794.30 82.59% 68.77% 87.89 95.37% 28.35% 295.64 65.98 95.37% 21.28%
CMNET网络组网介绍及DNSAAA系统原理
互联网发展及现状（ 互联网发展及现状（续）
全国CMNET网络基本组网及结构 网络基本组网及结构 全国
全国CMNET网络基本组网及结构 网络基本组网及结构 全国
中国移动互联网（CMNET）骨干网目前主要覆 盖全国31个省会及地市级城市，共66个节点， 其中江西为南昌-1、南昌-2节点。
CMNET骨干网还在香港和北美(洛杉机)设置有 POP点接入，与当地国际运营商互联。
第三方出口路由保护策略
在设计第三方出口时在两处配置了路由 保护策略：
–
如果洪城T1600与GSR12416的链路故障， 则经过洪城T1600的南昌出省的NAT流量将 无法再通过策略路由指向GSR12416，此时 在策略路由中配置了一条备份路由，指向洪 城的国干路由器M320，该路由只在第三方 路由失效时才使用。
江西移动第三方出口组网
江西移动第三方出口组网（ 江西移动第三方出口组网（续）
第三方出口链路的接入路由器利旧了原省干路 由器GSR12416，接入端口为2.5G Pos GSR12416与省干路由器T1600通过10G Pos 互联，电路利旧原GSR12416与T1600之间的 互联电路。 从GSR12416至世纪互联（北京）链路运行的 是铁通的一干SDH传输电路。 目前除了赣州、新余外，其余地市都进行了第 三方出口流量的割接。
– –
第三方出口路由保护策略（ 第三方出口路由保护策略（续）
如果至北京世纪互联的第三方链路本身出现故 障，则在GSR12416上配置的静态路由会失效， 此时流经至GSR12416的流量会通过从T1600 学习到的缺省路由重新回指向T1600，这些流 量只是中间多经过了GSR12416这一跳，时延 可忽略不计。
互联网发展及现状（ 互联网发展及现状（续）
cmnet 4g 接入点参数
cmnet 4g 接入点参数（原创实用版）目录1.CMNET 4G 接入点概述2.CMNET 4G 接入点参数详解3.CMNET 4G 接入点参数设置方法4.CMNET 4G 接入点的优势与应用正文一、CMNET 4G 接入点概述CMNET 4G 接入点是一种基于 4G 网络的无线上网方式，其主要特点是速度快、稳定性高。
它为广大用户提供了一种随时随地畅享网络世界的便捷途径，成为了现代社会不可或缺的一种通信手段。
二、CMNET 4G 接入点参数详解CMNET 4G 接入点参数主要包括以下几个方面：1.APN（Access Point Name）：即接入点名称，是用户在设置 4G 接入点时需要填写的一个重要参数。
APN 决定了用户所访问的网络，一般由运营商提供。
2.用户名和密码：这是用户在登录运营商网络时需要输入的凭证，也是保障网络安全的重要措施。
3.IP 类型：分为静态 IP 和动态 IP 两种，静态 IP 需要用户手动设置，而动态 IP 则由运营商自动分配。
4.子网掩码和网关：这两个参数用于设置用户所访问的网络与本地网络之间的通信规则。
5.DNS 服务器：即域名解析服务器，用于将用户访问的网址转换为数字 IP 地址，便于网络访问。
三、CMNET 4G 接入点参数设置方法设置 CMNET 4G 接入点参数的具体步骤如下：1.打开手机或电脑的设置菜单，找到“无线网络”或“4G 设置”选项。
2.选择“CMNET”或“4G”接入点，进入参数设置界面。
3.根据运营商提供的 APN、用户名和密码等信息，依次填写相关参数。
4.设置 IP 类型、子网掩码和网关等网络参数。
5.配置 DNS 服务器，一般可设置为运营商提供的默认 DNS 服务器。
6.保存设置，重新连接网络，验证参数设置是否正确。
四、CMNET 4G 接入点的优势与应用CMNET 4G 接入点具有以下优势：1.速度快：4G 网络的传输速度远高于传统的 3G 和 2G 网络，可以满足用户对高清视频、游戏等大带宽应用的需求。
