道路土工格栅施工方案

道路土工格栅施工方案1. 概述道路土工格栅是一种用于加固土壤，增强土壤承载能力的工程材料。

它通常由高强度的塑料或金属制成，具有透水性和抗腐蚀能力。

在道路工程中，土工格栅广泛应用于路基加固、护坡、排水等方面。

本文将介绍道路土工格栅施工的步骤和注意事项。

2. 施工步骤2.1 施工前准备在进行道路土工格栅施工之前，需进行充分的准备工作。

具体包括：•根据设计要求，确定土工格栅的规格型号和使用数量。

•确定土工格栅的铺设位置和方向。

•清理施工区域，将表土、杂物等清除干净。

•检查施工区域的地基情况，确保地基承载能力满足要求。

2.2 土工格栅铺设在进行土工格栅铺设时，需要按照以下步骤进行：1.铺设基础层：在施工区域上铺设一层砂、碎石等基础材料，用以增加土工格栅的稳定性。

2.铺设土工格栅：根据设计要求，将土工格栅依次铺设在基础层上，并将其紧密连接。

3.固定土工格栅：使用钉子、U型钉等固定物将土工格栅固定在地基中，确保其不会移动。

4.疏浚土工格栅：在土工格栅上方留足够的深度，以便于后续的土方回填和植被种植。

2.3 回填土方完成土工格栅铺设后，需要对栅格进行回填土方，加固其稳定性。

回填土方的步骤如下：1.清理施工区域，去除杂物和残渣。

2.将土方逐层回填至土工格栅的顶部，按照设计要求进行均匀压实。

3.在回填土方的过程中，要特别注意土方的湿度和均匀性，确保回填的土方紧密结实。

4.在最后一层土方回填完成后，对其进行最后的均匀压实，以确保土工格栅的稳定性和承载能力。

2.4 植被种植为了美化道路环境和增强道路工程的抗冲刷能力，需要进行植被种植。

具体步骤如下：1.根据设计要求，在土工格栅的表面播种适合的植被种子。

2.在播种后，进行适当的浇水和养护，以促进植被的生长。

3.在植被生长到一定高度后，进行修剪和管理，保持道路工程的整洁和美观。

3. 施工注意事项在进行道路土工格栅施工时，需要注意以下事项：•需严格按照设计要求进行施工，不得随意更改土工格栅的铺设位置和数量。

土工格栅施工工艺及方法

土工格栅施工工艺及方法1.土工格栅施工工艺土工格栅施工工艺框图2.施工方法⑴材料准备土工格栅采用双向拉伸型，极限抗拉强度不小于80KN/m，延伸率≤3%。

必须有产品合格证书。

使用前按一定比例送样进行纵向抗拉强度和延伸率试验。

进货后，存放在遮阳通风处，避免因过强紫外线照射导致材料老化，强度损失。

⑵土工格栅的铺设①首先将铺设土工格栅的下承层表面应整平、压实，并清除表面坚硬凸出物。

清理好的地基或路基经检验合格后，然后铺设土工格栅，土工格栅铺设时要求平整拉直。

②铺设土工格栅时，沿线路横向采用整幅，不宜有接口，当需要接长土工格栅时接口不得超过两处，搭接宽度≥0.5m，采用塑料棒或防锈处理后的钢筋穿别两道进行连接，保证连接强度不小于材料强度。

③土工合格栅连接应牢固，受力方向连接强度不低于设计抗拉强度。

搭接接头按规范要求进行，搭接长度不小于20cm，结点间隔40cm，呈梅花形布置，并用乙烯绳绑扎，联接牢固。

④土工格栅铺设时，拉紧展平插钉固定，并与路基面密贴不得有褶皱扭曲。

⑤铺设多层土工格栅时，其上下层接缝交替错开，错开距离不小于0.5m。

⑥土工格栅上铺设填筑土时采用人工配合机械进行，散铺整平，待上覆不小于0.2m填土后再从两边开始进行纵向压实。

严禁碾压及运输等设备直接在土工格栅上碾压或行走作业。

铺设时随铺随覆盖，土工格栅铺设48小时内上铺填料层覆盖。

⑶土工格栅施工注意事项①按设计文件对格栅性能指标的规定要求向生产厂家订购幅宽3.0m,满足设计要求且各向同性(包括强度)的成品,以方便卷制的格栅沿线路纵向铺设,提高工效。

②土工格栅与分层路堤填筑同步施工，沿线路纵向搭接不小于20cm，上、下层的接缝应交替错开，相错距离不得小于0.5m。

③土工格栅埋设于碎石中，土方填筑碾压时应注意避免尖利的石块可能对格栅造成的损伤，倾卸填筑土方不得对格栅形成冲击。

④格栅铺设必须展平、拉紧、插钉固定，并与路基面密贴，且与外侧边坡留有20～30cm的间距，以便于刷坡。

土工格栅施工规范

土工格栅施工规范土工格栅施工规范一、施工前准备工作1. 根据设计要求和施工方案，确定土工格栅的位置、尺寸和数量，并确定施工人员和工具的配备。

2. 检查土地基础情况，确保施工地点没有明显的凹陷、裂缝或其他地质问题。

3. 清理工地，清除杂散物和垃圾，保证施工现场的整洁。

4. 准备必要的施工材料和设备，包括土工格栅、固定材料和施工工具等。

二、施工过程1. 按照设计要求和施工方案，进行土工格栅的铺设。

根据需要，可以进行切割和拼接。

2. 确保土工格栅的铺设平整，没有明显的松弛或折叠现象。

3. 在土工格栅接缝处，进行必要的固定和封闭，以确保土工格栅的完整性。

4. 利用专业工具对土工格栅进行拉力测试，确保其拉力满足设计要求。

5. 检查土工格栅的固定材料是否牢固，必要时进行调整或更换。

6. 对施工质量进行检查，确保土工格栅的铺设质量符合要求。

三、施工后的处理工作1. 清理工地，清除施工过程中产生的垃圾和杂物。

2. 检查土工格栅的固定情况，如有松动或损坏，及时进行修复或更换。

3. 进行验收工作，确保土工格栅的施工质量符合设计要求。

4. 编制施工记录，包括施工过程中的问题和处理方法，以及施工质量的检查结果等。

总结：土工格栅施工规范对保证土工格栅的施工质量至关重要。

在施工前准备工作中，要确保施工地点的基础情况良好，清理工地并准备好必要的施工材料和设备。

在施工过程中，要按照设计要求进行土工格栅的铺设，确保平整并进行固定和封闭。

施工后需要进行验收工作，并记录施工过程中的问题和处理方法。

通过严格按照规范进行土工格栅施工，可以保证其使用寿命和性能。

土工格栅的施工方法

土工格栅的施工方法
1、土工格栅施工时应横向铺设，两侧加折，锚固长度为2m，施工时应在平整好的砂砾垫层或填土层上按路堤底宽全断面铺设，摊铺时拉直平顺，紧贴填土层，不使出现扭曲、折皱、重叠，并在路堤每边留足够的锚固长度，回折反包2m，覆盖在压实的填土层面上，平整顺直，外侧用土覆盖，以免人为破坏。

2、施工时应保证土工格栅的整体性，采用搭接法边接时，搭接长度宜为30~90cm；铺好的土工格栅应每隔1.5~2.0m用勾头钉或小木桩固定于砂砾垫层或土层上，以使铺好的格栅平顺并与地面密贴。

施工现场发现土工格栅有破损时必须立即补好，土工格栅在存放及铺设过程中应尽量避免长时间暴晒或暴露，并防止其污染，以免其性能劣化。

3、工织物应具有质量轻、整体连续性好、抗拉强度较高、耐腐蚀和抗微生物侵蚀性好、施工方便等优点。

土工织物存放及施工过程中应尽量避免长时间暴晒或暴露，以免其性能劣化。

4、铺设土工织物时应在路堤每边各留足够的锚固长度，回折覆裹在压实的填料面上，平整顺适，外侧用土覆盖，以免人为破坏。

5、保证土工织物的整体性，当采用搭接法连接时，拱接
长度宜为30cm~90cm;采用缝接法时，缝接宽度应不小于5cm；采用粘接法时，粘结宽度不应小于5cm，粘合强度应不低于土工织物的抗拉强度。

6、现场施工中发现土工织物有破损时必须立即修补好。

7、在施工过程中要留好与下一个断面的达接长度并做好保护：用土将土工格栅保护好。

土工布土工格栅铺设施工方案

土工布土工格栅铺设施工方案
一、前言
土工布和土工格栅是在工程施工中常用的材料，能有效地增强土壤的稳定性和
抗渗透性。

本文将从施工前的准备工作、施工步骤、施工注意事项等方面介绍土工布和土工格栅的铺设施工方案。

二、施工前的准备工作
1.材料准备：准备好符合要求的土工布和土工格栅，根据工程需要确
定规格和数量。

2.工具准备：确保施工所需的工具齐全，如铁锹、平整工具、刀具等。

3.现场检查：对施工现场进行检查，清理杂物，确保施工区域平整，
无明显障碍物。

三、施工步骤
1.土工布铺设：
–在施工区域铺设土工布，要注意将其铺设平整，避免出现皱褶和松动现象。

–土工布的接缝处需进行重叠，并使用专业的接缝胶进行固定，确保接缝处的密封性。

2.土工格栅铺设：
–将土工格栅按照设计要求进行铺设，保证格栅之间的间距均匀，避免出现漏铺现象。

–格栅的接缝处也需要进行连接处理，确保连接牢固。

四、施工注意事项
1.防止损坏：在施工过程中要注意避免对土工布和土工格栅造成损坏，
确保其完整性。

2.质量监控：对铺设过程进行质量监控，及时发现问题并进行处理，
确保工程质量。

3.环境保护：施工结束后，要及时清理施工现场，确保环境卫生。

4.安全施工：施工人员要严格遵守施工操作规程，做好安全防护工作，
确保施工安全。

五、总结
土工布和土工格栅的铺设施工是工程施工中重要的一环，正确的施工方法和注意事项对工程质量至关重要。

通过本文简要介绍了铺设土工布和土工格栅的施工方案，希望能对相关从业人员有所帮助，确保工程施工顺利进行。

土工格栅铺设施工方案

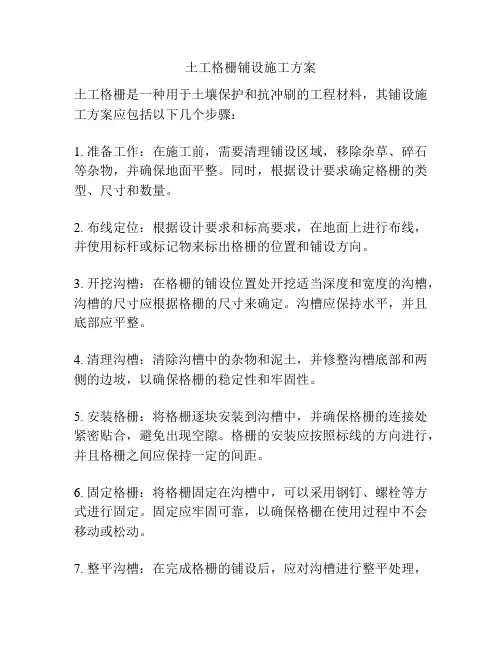

土工格栅铺设施工方案
土工格栅是一种用于土壤保护和抗冲刷的工程材料，其铺设施工方案应包括以下几个步骤：
1. 准备工作：在施工前，需要清理铺设区域，移除杂草、碎石等杂物，并确保地面平整。

同时，根据设计要求确定格栅的类型、尺寸和数量。

2. 布线定位：根据设计要求和标高要求，在地面上进行布线，并使用标杆或标记物来标出格栅的位置和铺设方向。

3. 开挖沟槽：在格栅的铺设位置处开挖适当深度和宽度的沟槽，沟槽的尺寸应根据格栅的尺寸来确定。

沟槽应保持水平，并且底部应平整。

4. 清理沟槽：清除沟槽中的杂物和泥土，并修整沟槽底部和两侧的边坡，以确保格栅的稳定性和牢固性。

5. 安装格栅：将格栅逐块安装到沟槽中，并确保格栅的连接处紧密贴合，避免出现空隙。

格栅的安装应按照标线的方向进行，并且格栅之间应保持一定的间距。

6. 固定格栅：将格栅固定在沟槽中，可以采用钢钉、螺栓等方式进行固定。

固定应牢固可靠，以确保格栅在使用过程中不会移动或松动。

7. 整平沟槽：在完成格栅的铺设后，应对沟槽进行整平处理，
确保沟槽底部和两侧的边坡与格栅平齐。

8. 检查验收：最后，对铺设完成的土工格栅进行检查和验收，确保格栅的铺设质量和效果符合设计要求和施工标准。

需要注意的是，在进行土工格栅铺设施工时，应严格按照设计要求和施工规范进行操作，确保施工质量和安全。

同时，应根据实际情况选择适合的格栅类型和尺寸，以达到预期的土壤保护和抗冲刷效果。

土工格栅的施工规范标准[详]

土工格栅的施工规范标准[详]土工格栅的施工规范标准一、施工准备1.设计文件齐备。

土工格栅的施工必须严格按照设计文件的要求进行。

设计文件应该明确土工格栅的类型、规格、铺设方向、搭接长度、固定方式等关键参数，以及所需的材料、设备和人员数量等信息。

2.现场勘查与测量。

施工前应对施工区域进行实地勘查，了解施工区域的场地情况、地基承载力、地下水文地质条件等，并进行测量放线，确定土工格栅的铺设位置和方向。

3.材料准备。

根据设计文件的要求，准备合格的土工格栅材料。

材料应该具备出厂合格证书和相关的性能检测报告，并按照规定的程序进行进场验收，以确保符合设计和施工要求。

4.设备准备。

准备好所需的施工设备，如挖掘机、装载机、压路机、起重机等，并检查设备的性能状况，确保设备在施工过程中能够正常运行。

5.人员培训与组织。

对施工人员进行相关知识和技能的培训，使其了解施工的流程、安全注意事项、质量要求等方面的知识，并根据实际需要合理组织施工人员进行施工作业。

二、施工过程1.基础处理。

在铺设土工格栅之前，必须对基础进行处理。

基础应该具有足够的承载力，以保证土工格栅的稳定性和平整度。

基础处理完毕后，应进行验收并达到合格标准。

2.铺设方向与搭接长度。

根据设计文件的要求，确定土工格栅的铺设方向和搭接长度。

铺设方向应该与设计的方向一致，搭接长度应该满足设计要求。

3.固定方式选择与安装。

根据实际情况选择合适的固定方式，常用的固定方式有锚固、焊接和粘结等。

土工格栅安装时应该保证平整度和连续性，避免出现扭曲、褶皱和重叠等情况。

4.连接处理。

在铺设过程中，应该对相邻的土工格栅进行连接处理。

根据设计要求选择合适的连接方式，常用的连接方式有搭接、焊接和粘结等。

连接处理时应该保证牢固可靠，避免出现脱落、断裂等情况。

5.质量检测与验收。

在每个施工环节结束后，应该对施工质量进行检测和验收。

检测和验收的内容应该包括土工格栅的类型、规格、铺设方向、搭接长度、固定方式、连接处理等，并按照相关标准和规范进行检测和验收，确保施工质量符合设计要求和使用安全。

道路土工格栅铺设要求

道路土工格栅铺设要求
嘿，朋友们！今天咱就来聊聊道路土工格栅铺设这档子事儿。

你说这土工格栅像啥呀？就好比是道路的小卫士！它能让道路更结实，更耐用呢！
铺设土工格栅之前，可得把那地面整得平平坦坦的，可不能有那些坑坑洼洼的。

这就跟咱人要穿干净整齐的衣服一样，你总不能穿着破破烂烂的就出门吧？地面要是不平整，那土工格栅铺上去也不踏实呀，对吧？
然后呢，在铺设的时候，可别毛毛躁躁的，要慢慢地、细心地展开它。

就好像是在给道路铺一层特别的地毯，得铺得服服帖帖的。

你想想看，要是铺得歪七扭八的，那能好看吗？能起到好作用吗？
还有啊，土工格栅之间的连接也很重要呢！要连接得紧紧的，不能松松垮垮的。

这就好像是手牵手的小伙伴，得紧紧拉着，不能随便就松开了呀。

要是连接不牢，那可不行，说不定啥时候就出问题啦。

铺设完了也不能掉以轻心哦！还得检查检查，看看有没有哪里没铺好，有没有哪里不牢固。

这就跟咱出门前照照镜子一样，得看看自己打扮得好不好。

要是有问题，赶紧改正，可别等出了问题再后悔呀。

咱再说说这土工格栅的质量，那可得挑好的呀！就跟咱买东西一样，得挑质量过硬的。

要是买个差劲的，用不了多久就坏了，那不是白费功夫嘛！所以啊，在选择土工格栅的时候，一定要瞪大眼睛，好好挑一挑。

你说要是不重视这土工格栅的铺设，那道路能好吗？那肯定不行呀！到时候这儿鼓个包，那儿裂个缝，多难看呀，多不安全呀！咱可不能让这样的事情发生，对吧？
所以啊，大家一定要重视道路土工格栅的铺设呀！把每一个细节都做好，让我们的道路变得更加坚固、更加漂亮！这可不是小事儿，这是关乎我们大家出行安全和便利的大事儿呢！大家可别不当回事儿呀！。

土工格栅施工方法及工艺

土工格栅施工方法及工艺
土工格栅是一种用于土壤加固和防护的土工材料，广泛应用于道路、铁路、水利工程等领域。

在施工过程中，需要遵循以下步骤和工艺：
1. 土地准备：清理施工区域，将地表的杂草、石块等清除干净，确保基底平整。

2. 基底处理：对基底进行处理，如平整、压实等，确保基底坚实稳定。

3. 格栅铺设：将土工格栅按照设计要求进行铺设。

格栅的铺设方式可以是横向铺设或纵向铺设，具体取决于工程要求。

在铺设格栅的过程中，需要确保格栅之间有一定的重叠，并拉紧固定，可以使用扣环或钢钉固定。

4. 接头处理：格栅铺设完毕后，需要对接头进行处理。

接头处应进行搭接，并采用焊接或绑扎的方式进行固定，确保接头牢固。

5. 固定草皮：如果需要在土工格栅上种植草皮，可以使用固定材料将草皮固定在格栅上，以保持草皮的稳定性。

6. 系统检测：施工完成后，进行格栅系统的检测，确保施工质量符合设计要求。

检测内容包括格栅的拉力测试、尺寸检测等。

在整个施工过程中，需要注意以下几点：
1. 格栅的铺设要整齐，格栅之间的重叠要符合设计要求，确保施工质量。

2. 格栅与基底之间要有一定的拉力，确保格栅能够承受地表荷载。

3. 格栅与草皮的固定要牢固可靠，确保草皮在使用过程中不易脱落。

4. 施工过程中要及时处理格栅的接头，确保接头的牢固性。

通过遵循上述土工格栅施工方法及工艺，可以保证工程的施工质量和使用寿命，增强土壤的稳定性和承载能力。

土工格栅技术交底

签收人意见：
编制：审核：签收：日期：保存期限:5年
本技术交底书一式三份：施工单位、技术部、计划部各一份。
技术交底书
CRCC14G2JL16-08第 2页/共2页
主送位
工程项目
工程地点
（里程桩号）
日期
二、土工格栅主要技术指标：
（1）纵、横向抗拉强度不小于25kN/m;
（2）纵向屈服伸长率不大于8%；
（3）横向屈服伸长率不大于8%；
三、土工格栅铺设示意图如下图:
签收人意见：
编制：审核：签收：日期：保存期限:5年
本技术交底书一式三份：施工单位、技术部、计划部各一份。
技术交底书
CRCC14G2JL16-08第 1页/共2页
主送单位
工程项目
工程地点
（里程桩号）
日期
土工格栅铺设技术交底
一、土工格栅的施工要求
1、铺设土工格栅前，先将碾压达到规定压实标准要求的填土表层整平，不得有坚硬凸出物，严禁碾压机械直接在土工格栅上进行碾压。
2、铺设土工格栅时，不容许有皱褶，应尽量拉紧，可用木桩等措施固定。格栅每幅纵向搭接长0.30m。
7、铺设土工格栅时，先将碾压达到规定压实标准要求的填土表层整平，格栅每隔纵向搭接长度0.30m。
8、边坡高度H≥4m是竖向每间隔0.6m铺设一层双向土工格栅，土工格栅幅宽见下表：
边坡高度（m）
幅宽（m）
地震动峰值加速度
4≤H＜6
2.5
Ag≤0.15g
H≥6
4.0
H≥4
4.0
Ag≥0.2g
注：边坡高度H≥8m时，除按照上表铺设土工格栅外，另外竖向每间隔3.0m满铺一层土工格栅。
3、土工材料在运输、存放期间应严密遮盖，防止长期暴露在阳光下，铺开后应及时填筑填料。

土工格栅施工技术交底

土工格栅施工技术交底
一、施工准备
1. 施工前应熟悉设计图纸，了解设计意图和工程要求，确定施工方案。

2. 对施工现场进行详细勘察，确定土工格栅的铺设位置和方向。

3. 准备好施工机具和材料，如土工格栅、钢钉、铁丝等。

4. 对施工人员进行技术交底，明确施工要求和操作规程。

二、土工格栅铺设
1. 铺设前应对基础进行处理，保证基础平整、坚实，无杂物。

2. 根据设计要求，确定土工格栅的铺设位置和方向，将土工格栅平铺在基础上。

3. 铺设时应保证土工格栅的平整度和顺直度，避免扭曲和折皱。

4. 铺设完成后，应对土工格栅进行固定，防止其移动或滑动。

三、土工格栅固定
1. 固定前应对土工格栅进行检查，确保其平整度和顺直度符合要求。

2. 采用钢钉或铁丝对土工格栅进行固定，固定点应分布均匀，间距合理。

3. 固定时应保证钢钉或铁丝的牢固性，避免松动或脱落。

4. 固定完成后，应对固定点进行检查，确保固定效果良好。

四、回填土施工
1. 回填前应对基础进行处理，保证基础平整、坚实，无杂物。

2. 根据设计要求，确定回填土的厚度和压实系数。

3. 采用机械或人工方式对回填土进行压实，压实时应保证土体的密实度和均匀性。

4. 回填完成后，应对回填土进行质量检查，确保其符合设计要求。

五、质量检查与验收
1. 对土工格栅的铺设和固定进行检查，确保其符合设计要求。

2. 对回填土的质量进行检查，确保其符合设计要求。

3. 对整个工程进行验收，检查各部分是否符合规范要求。

边坡土工格栅的施工方法

边坡土工格栅的施工方法
一、准备材料
1.选购合适的边坡土工格栅，通常根据设计要求选择具有足够强度和耐久性的格栅。

2.准备所需的施工设备和工具，如挖掘机、压实机、焊机等。

二、清理场地
1.清除施工区域内的杂草、树木和石块等障碍物。

2.平整场地，确保施工区域平整，无大块石头或其它突出物。

三、铺设土工格栅
1.将土工格栅按设计要求铺放，确保铺设平直，无扭曲。

2.铺设时应保持一定的松紧度，避免过紧或过松。

3.在坡度较大的地方，应采取相应的固定措施，防止格栅滑动或脱落。

四、固定土工格栅
1.采用锚固法固定土工格栅，将格栅固定在边坡上。

2.在固定时，应确保锚固的深度和强度足够，防止格栅受到外力而移动。

3.对于特殊地形或大坡度的地方，应适当增加固定点，确保格栅稳定。

五、回填土料
1.在固定好土工格栅后，应及时回填土料，避免长时间暴露在空气中。

2.回填时应注意土料的粒径和质地，确保填料符合设计要求。

3.采用轻压实机械进行压实，确保填料与格栅充分接触，增强稳定性。

六、维护与监测
1.在施工完成后，应对边坡进行定期维护和监测。

2.维护内容包括检查格栅是否受到损坏或移动，及时修复或更换损坏的格栅。

3.监测内容包括边坡的稳定性和沉降情况等，以便及时采取相应的措施。

4.在雨季或其它极端天气条件下，应加强巡查和维护工作，确保边坡的稳定性和安全性。

土工格栅铺设施工方案

土工格栅铺设施工方案土工格栅是一种用于土壤保护和土方工程中的土工材料，常用于防止土壤侵蚀和稳定土地表面。

土工格栅铺设施工方案是确保土工格栅正确铺设的重要步骤。

下面是一份土工格栅铺设施工方案，详细介绍了铺设前的准备工作、铺设工艺和注意事项。

一、准备工作1.确定土工格栅的规格和型号，并根据实际情况选择合适的土工格栅。

2.准备土地表面，清理杂物和碎石，并确保表面平整。

3.完成必要的勘测和标志，确定土工格栅的铺设位置和方向。

4.准备必要的施工工具和设备，包括挖掘机、铲车、钢筋切断机等。

二、铺设工艺1.按照设计要求，在土地表面标出土工格栅的位置和方向。

2.使用挖掘机或铲车等设备进行土方开挖，确保土工格栅的槽底平整、坚实。

3.对土方进行加固处理，例如使用填土、夯实等方法。

4.根据设计要求，将土工格栅从堆放位置搬移到铺设位置。

5.沿着设计要求的方向，逐段铺设土工格栅。

通常情况下，土工格栅需要与土方边坡保持一定的重叠长度。

6.固定土工格栅。

使用锚杆、钉子等设备将土工格栅固定到土方边坡上，确保其牢固可靠。

7.定期检查土工格栅的固定情况，如果有松动或损坏，及时修复或更换。

三、注意事项1.在铺设土工格栅之前，要对土地进行充分的勘测和评估，确保土地的承载力和稳定性。

2.根据实际情况选择适当的土工格栅规格和型号，并保证其质量符合要求。

3.在施工过程中，要确保土工格栅与土方边坡接触紧密，并与土方边坡保持一定的重叠长度。

4.在铺设土工格栅时，要注意材料的整齐和紧密性，确保使用的土工格栅规格一致。

5.对于大面积的土工格栅铺设，可以采用分段铺设的方法，有利于施工进度的控制和质量的保证。

6.在铺设土工格栅之后，要进行固定和检查，确保其牢固可靠。

7.在施工过程中，要注意安全，确保工人和设备的安全。

8.施工完成后，要及时清理施工现场，清理杂物和碎石，保持土地表面的整洁。

以上就是土工格栅铺设施工方案的详细内容。

通过准备工作、铺设工艺和注意事项的合理安排和执行，可以确保土工格栅正确铺设，提高土地的稳定性和保护效果。

土工格栅铺设安全技术交底模板

一、交底目的为确保土工格栅铺设施工过程中的安全，提高施工人员的安全意识和自我保护能力，现将土工格栅铺设安全技术要求交底如下。

二、施工人员要求1. 作业人员入场前必须经过入场教育考试合格，了解本工程的安全技术要求，熟悉本岗位的操作规程。

2. 作业人员进入施工现场必须佩戴合格的安全帽，系好下额带，锁好带口；严禁赤背、穿拖鞋。

3. 作业人员严禁酒后作业，严禁吸烟，禁止在施工现场追逐打闹。

4. 作业人员必须按照施工方案和操作规程进行作业，不得擅自更改施工工艺。

三、施工设备要求1. 施工设备必须符合国家相关标准，确保设备安全可靠。

2. 施工设备应定期进行维护保养，确保设备性能良好。

3. 施工过程中，设备操作人员应熟悉设备性能，掌握操作规程。

四、土工格栅铺设施工安全措施1. 施工前，对施工人员进行安全教育培训，提高安全意识。

2. 施工现场应设置明显的安全警示标志，提醒作业人员注意安全。

3. 施工过程中，作业人员应穿戴个人防护用品，如安全帽、手套、防护眼镜等。

4. 土工格栅铺设过程中，作业人员应保持现场整洁，防止绊倒、滑倒等事故发生。

5. 铺设土工格栅时，作业人员应站在稳固的脚手架上，确保自身安全。

6. 土工格栅铺设过程中，作业人员应避免接触高温、高压、有毒有害物质。

7. 土工格栅铺设完成后，应及时清理现场，确保施工安全。

五、应急措施1. 发生安全事故时，立即停止施工，组织人员救援。

2. 及时上报事故情况，按照事故处理程序进行处理。

3. 对事故原因进行调查分析，采取有效措施防止类似事故再次发生。

六、总结本交底旨在提高土工格栅铺设施工过程中的安全意识，确保施工人员的人身安全和工程质量。

请全体施工人员认真学习并严格遵守各项安全措施，共同营造一个安全、和谐的施工环境。

特此交底。

施工项目负责人：年月日。

土工格栅铺设方法

土工格栅铺设方法
土工格栅的铺设方法通常包括以下步骤：
1. 准备工作：清理施工现场，确保基地平整、无杂物和积水。

2. 铺设基层：在清理干净的基地上铺设一层透水性较强的基层材料，如砾石或河砂。

3. 铺设土工格栅：将土工格栅根据需要的尺寸和形状剪裁好，然后铺设在基层上。

格栅之间应有重叠部分，常用的叠加长度为10-20厘米。

4. 固定土工格栅：使用U型钉或扣子将土工格栅固定在基层上。

固定点的间距可以根据土工格栅的尺寸和使用要求来确定，一般建议间距不大于1米。

5. 接头处理：对于土工格栅的接头处，可以使用接头拉伸器或特殊的连接件进行固定和加固，以保证接头的可靠性。

6. 排水处理：根据需要，可以在土工格栅铺设完成后进行排水的处理，如设置排水管或挖设明沟等。

7. 整平和固结：在土工格栅铺设完成后，通过压实和整平等操作，使土工格栅与基地均匀贴合，确保其稳定性和牢固性。

8. 检查和维护：完成土工格栅的铺设后，应进行检查和维护，确保其正常使用和功能。

需要注意的是，土工格栅的铺设方法可以根据具体的施工条件和使用要求进行调整和优化，确保其在工程中的有效性和可靠性。

土工格栅施工要点

绝一切施工车辆和施工机械行驶或停放在已铺好的土工格栅上，施工中随时检查土工格栅的质量，发现有折损、刺破、撕裂等损坏时，视程度修补或更换。
编辑本段土工格栅施工工艺流程
检测、清理下承层→人工铺设土工格栅→搭接、绑扎、固定→摊铺上层路基土→碾压→检测，土工格栅在平整的下承层上按设计要求的宽度铺设，其上下层填料无刺坏土工格栅的杂物，铺设土工格栅时，将强度高的方向垂直于路堤轴线方向布置，土工格栅横向铺设，铺设时绷紧，拉挺，避免折皱、扭曲或坑洼，土工格栅沿纵向拼接采用搭接法，搭接宽度不小于20cm。铺好土工格栅后，人工铺设上层填料，及时完成碾压，避免长期暴晒，然后采用机械运料、整平、碾压，机械摊铺、碾压从两边向中间推进，碾压自两边向中间进行，其压实度保持达到规范要求。杜
土工格栅上通行作业，这样能保证土工格栅平整，不起鼓，不起皱，待第二层中（粗）砂平整后，要进行水平测量，防止填筑厚度不均匀，待抄平无误后用25T振动压路机静压两遍。（5）第二层土工格栅施工方法同第一层方法一样，最后再填筑0.3m的中（粗）砂，填筑方法同第一层一样，用25T压路机静压两遍后，这样路基基底加固就处理完毕。（6）在第三层中（粗）砂碾压好后，沿线路纵向在边坡两侧各铺设土工格栅两幅，搭接0.16m，并用同样方法连接好，然后开始土方施工作业，铺设土工格栅进行边坡防护，必须每层测量出铺设的边线，每侧要保证边坡整修后土工格栅埋于边坡内0.10m。（7）边坡土工格栅每填筑两层土，即厚度0.8m时就需两侧同时铺设一层土工格栅，然后以此类推，直至铺到路肩表面土下。（8）路基填筑好后，及时进行边坡整修，并进行坡脚的干砌片石防护，对该段路基除每侧加宽0.3m外，并预留1.5%的沉落量。
编辑本段土工格栅施工注意事项
土工格栅的铺筑面应较为平整，铺筑层经验收合格后，为防纵向歪斜现象，先按幅宽在铺筑层划出白线或挂线，即可开始铺筑，然后用铁钉固定格栅的端部（每米宽用钉8根，均匀距离固定），固定好格栅端部后，用铺筑机将格栅缓缓向前拉铺，每铺10米长进行人工拉紧和调直一次，直至一卷格栅铺完，再铺下一卷，操作同前，铺完一卷后用6T筑在中面层上和找平层上，用钢辊压路机为宜；如格栅直接铺在混凝土路面上，用胶辊压路机为宜，）接铺：以卷长为单位作为铺设的段长，在应铺格栅的段长内铺满以后，再整体检查一次铺筑质量，然后接着铺筑下一段，下一段铺筑时，格栅与格栅可以用10-15CM的搭接长度，并用铁钉或木楔固定后继续向前进方向铺第二段，依次类推，操作要求同前。

土工布土工格栅铺设、施打排水板施工方案

土工布土工格栅铺设、施打排水板施工方案土工布土工格栅铺设方案
材料准备
•土工布
•土工格栅
•锤子
•铁锹
•扫帚
•砂浆
铺设步骤
1.清理工作面，确保表面平整无杂物。

2.根据需求裁剪土工布和土工格栅，保证尺寸合适。

3.铺设土工布，铺设时要保持布料平整，无皱褶。

4.铺设土工格栅，将格栅放置在土工布上并固定。

5.使用锤子将土工格栅牢固地固定在地面上，确保牢固度。

施打排水板施工方案
材料准备
•排水板
•水泥
•沙子
•水泥浆
施工步骤
1.清理施工台面，确保干净整洁。

2.准备水泥浆，根据水泥和沙子的比例拌合混合。

3.将排水板放置在需要排水的位置。

4.用水泥浆将排水板与地面粘合，确保粘合牢固。

5.按照需要施工多层排水板，确保排水效果。

通过以上步骤，可以顺利完成土工布土工格栅铺设和施打排水板的施工工作。

这些方案可以有效地提升地表排水效果，对工程项目具有重要的作用。

土工格栅边坡的施工要求

土工格栅边坡的施工要求一、施工前准备。

1. 场地清理。

首先呢，要把边坡施工的场地打扫干净。

那些个石头啊、树根啊、杂草啥的都得清走。

就像打扫自己家屋子一样，不干净的话后面施工就会有麻烦，这些杂物会影响土工格栅和坡面的贴合呢。

2. 测量放线。

得把边坡的轮廓线准确地测出来。

这就好比给土工格栅施工画个框架，要是线画歪了，那土工格栅铺上去也会歪歪扭扭的。

测量的时候得用靠谱的仪器，让有经验的师傅来干这个活，可不能马虎。

二、土工格栅铺设。

1. 材料检查。

在铺土工格栅之前，得好好检查一下材料。

看看土工格栅有没有破损、漏洞之类的。

要是把有问题的土工格栅铺上了，就像穿了件破衣服，根本起不到该起的作用。

而且要保证土工格栅的规格符合设计要求，可不能乱拿个尺寸不对的就往上铺。

2. 铺设方向。

土工格栅的铺设方向很重要哦。

一般要沿着边坡的坡度方向铺，就像给边坡穿上一件量身定制的衣服，要顺着它的身形来。

如果铺反了，那它在边坡上的受力就不对了，很容易出问题。

3. 连接固定。

土工格栅之间得连接好。

如果是用缝合的方式，那针脚得细密均匀，就像缝衣服一样，不能缝得歪歪扭扭的，不然连接处容易断开。

要是用卡扣连接呢，就得确保卡扣扣紧了，别松松垮垮的。

而且土工格栅要固定在坡面上，可以用钉子或者锚杆之类的东西，就像把它牢牢地钉在坡面上，这样它才不会乱跑。

4. 铺设层数。

按照设计要求铺够层数。

不能偷懒少铺，也不能铺多了浪费材料。

每一层都要铺得平整，就像叠被子一样，一层一层整整齐齐的，每层之间的间距也要符合要求。

三、填土施工。

1. 填土质量。

填的土可得讲究。

不能啥土都往里填，要选择合适的土料。

土料不能有太多的大石头、杂物，也不能太湿或者太干。

太湿的土填上去就像泥糊一样，容易塌；太干的土又不容易压实。

就像做饭得选对食材一样，填土也要选对土料。

2. 填土方式。

填土的时候要分层填。

一层一层地来，就像盖楼一样，得一层盖好了再盖下一层。

而且每层填土的厚度要控制好，不能太厚也不能太薄。

土工格栅要求

(1)铺设的路基表面必须平整，以符合土工格栅铺设的平整度要求。

(2)铺设土工格栅时，必须拉直平顺紧贴下承层，不能出现扭曲、褶皱、重叠，用人工拉紧。

(3)采用U形锚固钢筋将其固定在下压实层，锚固钢筋的长度和间距必须符合设计要求。

(4)铺设土工格栅时，必须将强度高的方向垂直于填挖交界的轴线方向布置；两幅土工格栅之间的联结必须牢固，其叠合宽度不小于30cm。

(5)土工格栅铺筑好后，必须及时填筑上层填料，填土时不能移动土工格珊，在土工格珊上填筑时，必须采用倒卸法，禁止运料车及其他施工机械在土工格栅上直接碾压。

土工格珊不能长时间子啊野外暴露，剩余土工格栅必须及时放回库房库存。

(6)施工中随时检查土工格栅的质量，发现有折损、撕裂等损坏时，必须更换。

监理要点：
（1）土工格栅铺筑下承层的平整度。

（2）土工格栅的铺筑方向、拉紧度、叠合宽度、锚固牢固程度、表面平整情况及是否存在破损。

土工格栅铺设要点

土工格栅铺设要点1、机床开挖尺寸应大于设计要求，同时做好基坑的放水、排水措施，机床开挖后应及时铺设沙垫层。

2、在铺设土工格栅前，场地应压实平整，不允许有凹凸不平或者尖锐杂物存在。

3、土工格栅应按横断铺设，铺设应平整、尽量拉紧，然后用U 型钉固定。

4、土工格栅的连接一般采取塑料扎扣或尼龙绳绑扎，搭接宽度一般15CM左右，绑扎点相隔为15CM~20CM,多层铺设时，上下层搭接应错缝布置。

5、当格栅铺好后，先在两端摊铺填料，用填土料的半径不大于碾压层距的一半，碾压的顺序也是先从两侧逐步向中间推进。

碾压时，应避免压轮与格栅接触，以防格栅损坏，未压实的基床一般不允许车辆在上面行驶，以面筋材错位，压实厚度未20CM～30CM。

土工格栅的施工指南一、玻璃纤维土工格栅的层位(1)路面面层a.对新建沥青混凝土道路路面，玻纤格栅可置于半刚性基层与下封层之间，也可置于下封层与沥青面之间。

b.对新建水泥混凝土道路路面，玻纤格栅应置于半刚性基层与刚性水泥混凝土封层之间。

c. 对旧沥青路面维修，可采用喷油法，锚固法，自粘法，在原路面上铺设玻纤格栅。

也可在原路面上做20mm-30mm细粒式沥青混凝土找平层，再铺设玻纤格栅，然后加铺沥青混凝土面层，厚度宜为6 0-100mm。

d.对旧水泥路面维修，可采用自粘法与喷油法，在原路面上铺设玻纤格栅，也可在原路面上做20mm-30mm细粒式沥青混凝土找平层，再铺设玻纤格栅，然后加铺沥青混凝土面层，厚度宜为60-100m m。

e.新建路面面层均可采用锚固法，自粘法进行施工。

玻纤土工格栅路面施工示意图(2)基础层基础层采用玻纤格栅，铺设位置宜放在基础层的底部，采用锚固法施工。

（3）下层路基层a.玻纤格栅必须放在下层基础层较低的1/3处。

b.亦可放在下层路基层底部，玻纤格栅下面至少放20mm厚的砂垫层或铺设土工布。

c. 采用锚固法施工. (玻纤土工格栅路基施工示意图）2）对加筋路面的要求玻璃纤维土工格栅加筋混凝土路面。
